Testeur d'ampoules électriques
Voici mon dernier achat chez les chinois d'Ali-Express :

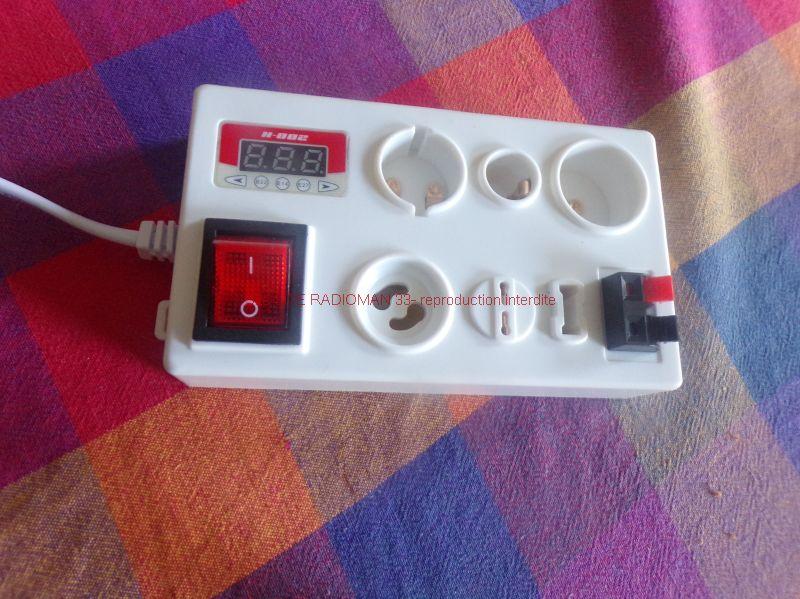

L'appareil :
Sur un boitier plastique est implanté 6 supports de lampes différents, on a aussi un bornier à pinces pour un branchement par fils.
Un gros interrupteur avec voyant permet la mise en route du testeur.
Au-dessus, un appareil de mesure digital.
On branche le cordon secteur et on met l'appareil en marche :

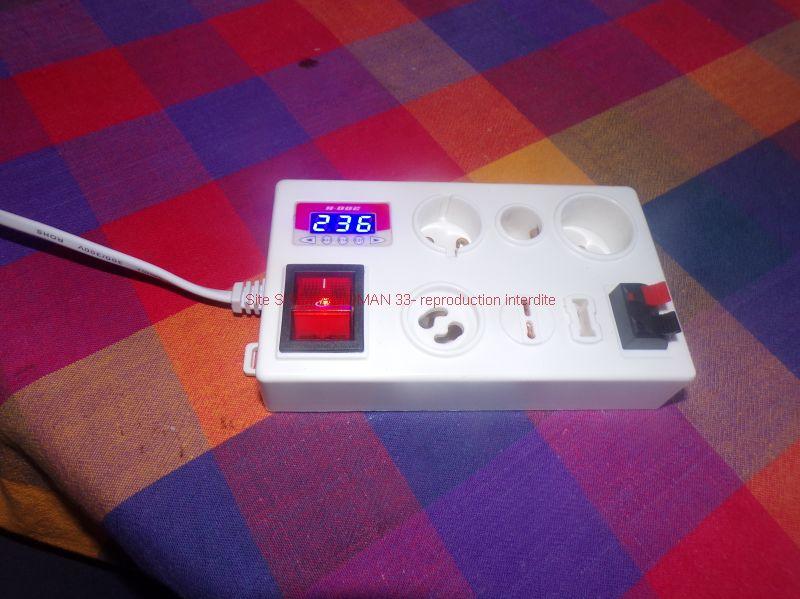

la tension secteur s'affiche : ici, 236 volts !
Les essais :

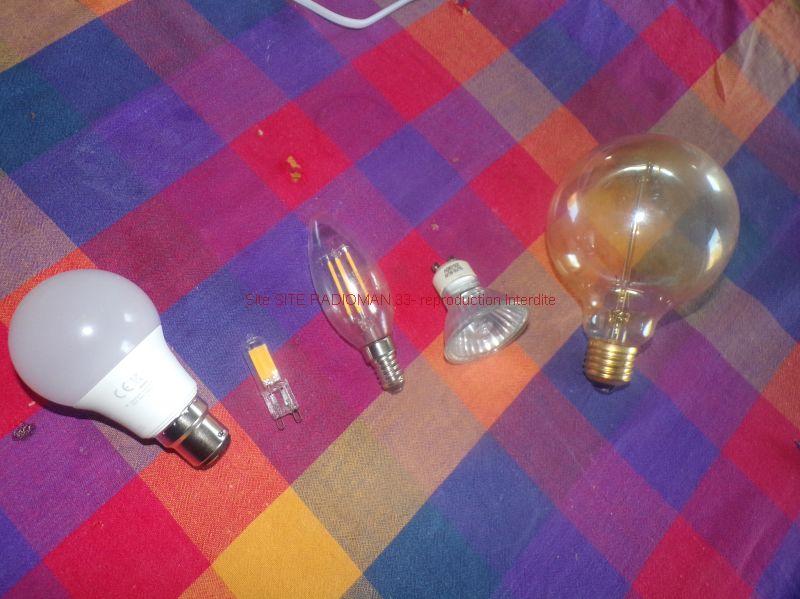

J'ai regroupé quelques ampoules à tester, ce sont toutes des ampoules LED sauf le spot encastrable qui est une lampe quartz iode.
En premier la grosse ampoule :

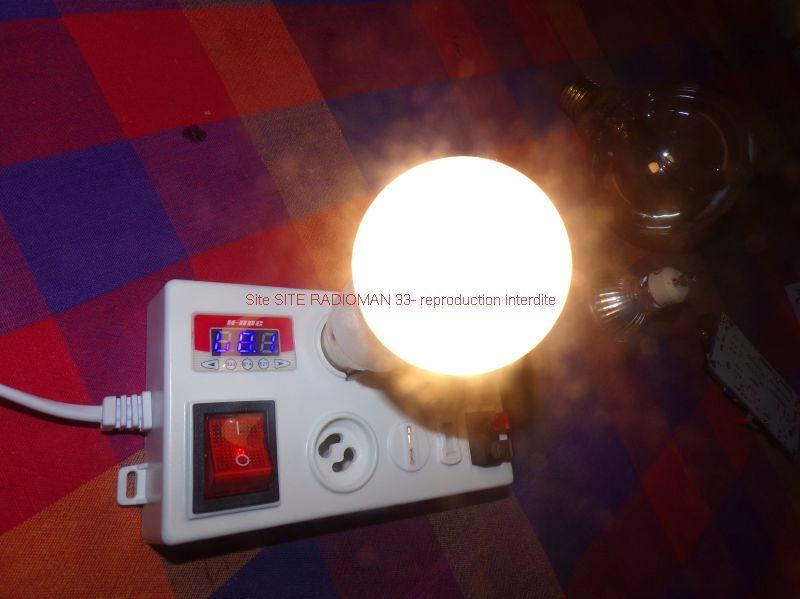

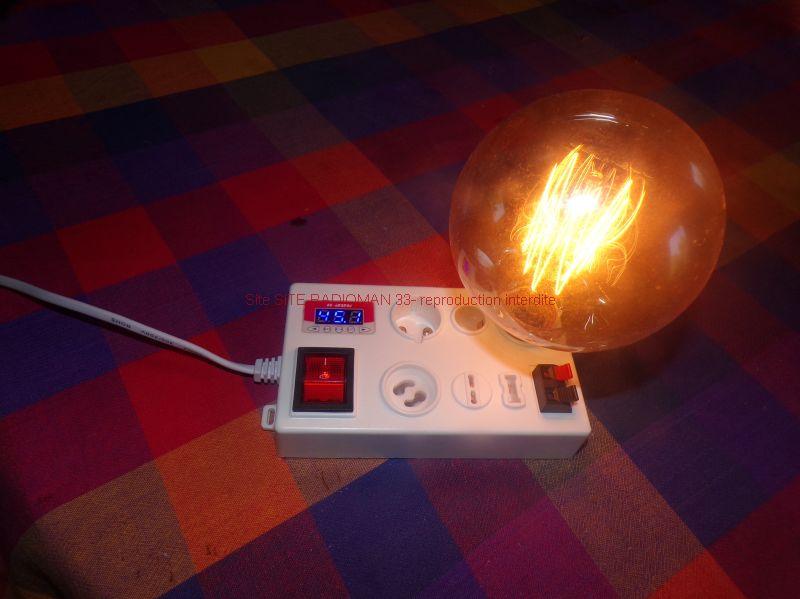

J'ai mis une grosse ampoule culot E27 à visser : l'afficheur m'indique alors la puissance 45,1 W
Le basculement tension/puissance est automatique dès l'insertion de l'ampoule.
En réalité, ce qui est affiché, c'est la consommation (en watts) de notre ampoule.

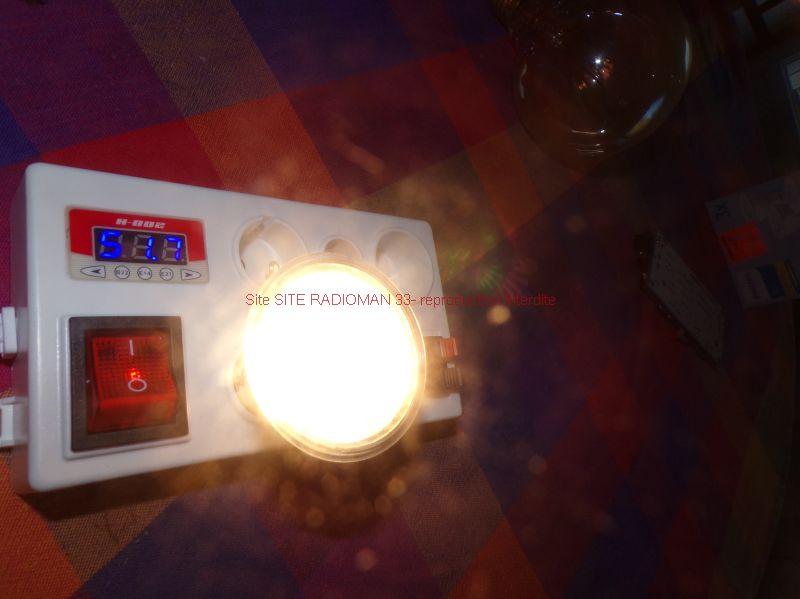

Un spot encastrable ; 51,2 W (donné pour 50w : c'est ok).

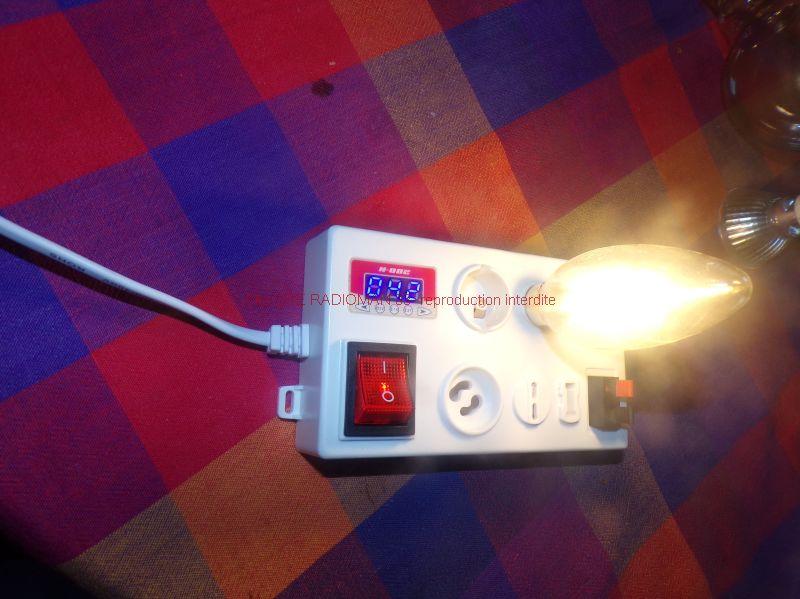

Une ampoule LED à baïonnette d'éclairage : 18,2 W
Une ampoule LED d'éclairage de lustre : 14,8 W

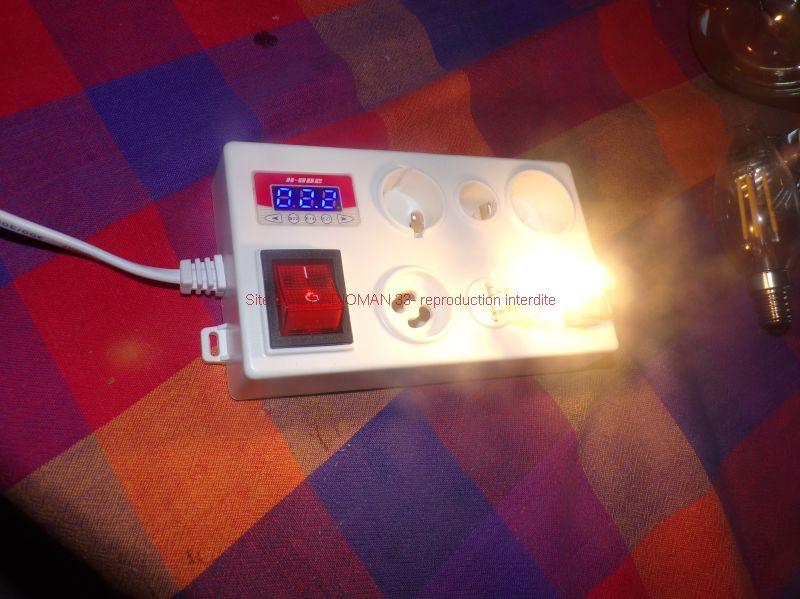

Une ampoule LED de lampe de chevet : 2,8 W
Les lampes LED consomment très peu de courant !
À l'intérieur :
L'arrière de l'appareil est clipsé :
un tournevis plat ou une lame de couteau permet une ouverture facile :

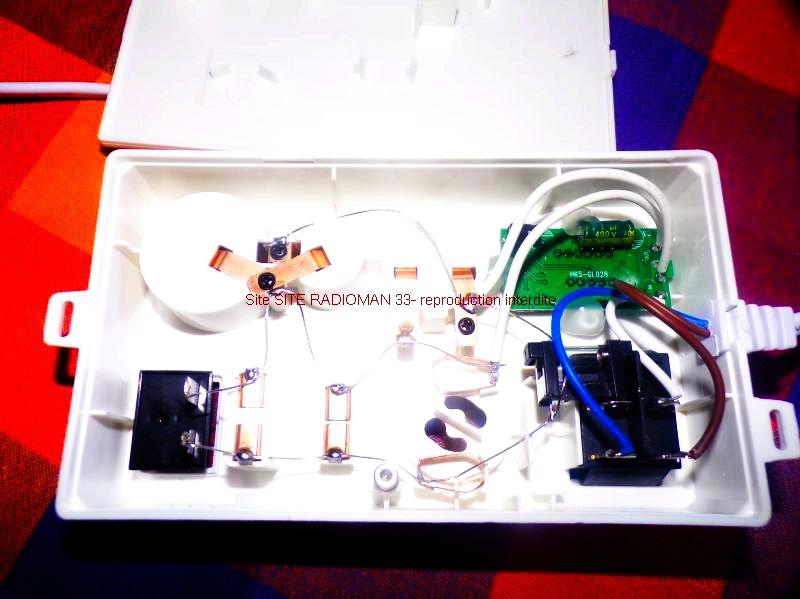

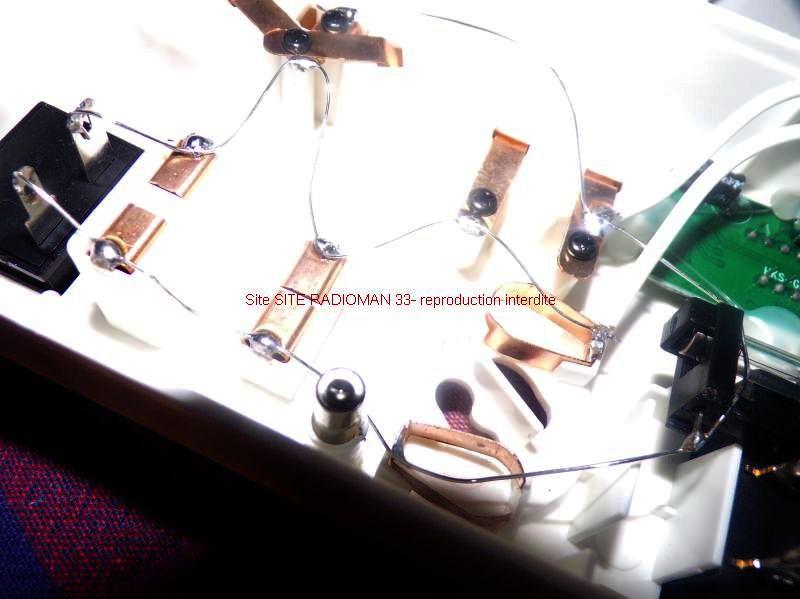

Le cablage est propre et on remarque la présence d'un fusible verre sur son porte-fusible !
Et si on regarde de plus près, on a un fusible de rechange dans un petit logement...
Voilà donc un petit appareil bien utile pour tester les ampoules en tout genre.
Les modifications :
C'est Tom qui m'a donné l'idée d'une modification utile à apporter à cet appareil…
Nous avions il y a deux ans dejà modifié une rallonge secteur!
Alors si on faisait pareil avec ce testeur ?

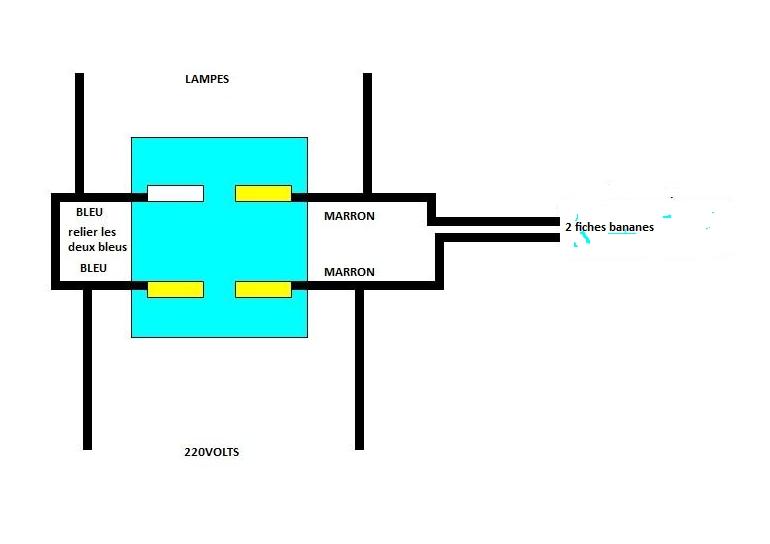

On reprend le schéma :

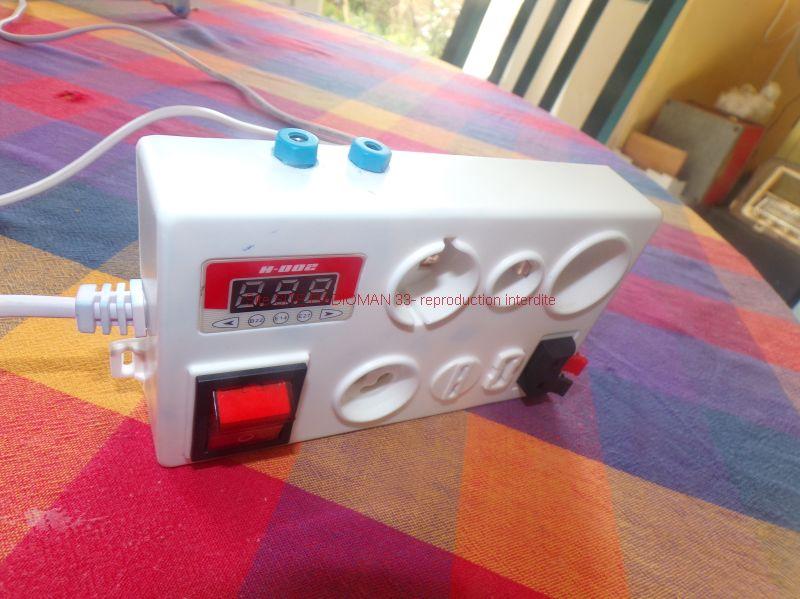

On va maintenant fixer deux douilles banane sur le côté:
L'écartement des douilles sera celui des broches d'une prise de courant standard !
Le câblage est vite fait : deux fils à souder !
Désormais notre testeur basique va pouvoir servir à tester les appareils :
1- on branche l'appareil dans les douilles bleues.
2- on met une ampoule à filament de tungstène dans un des emplacements prévus.
3- on branche la prise du testeur.
L'ampoule est désormais en série avec l'alimentation du poste et après un bref éclat doit briller à peine…
En cas de défaut, on bascule l'inter du testeur, ce qui met instantanément le poste hors tension.

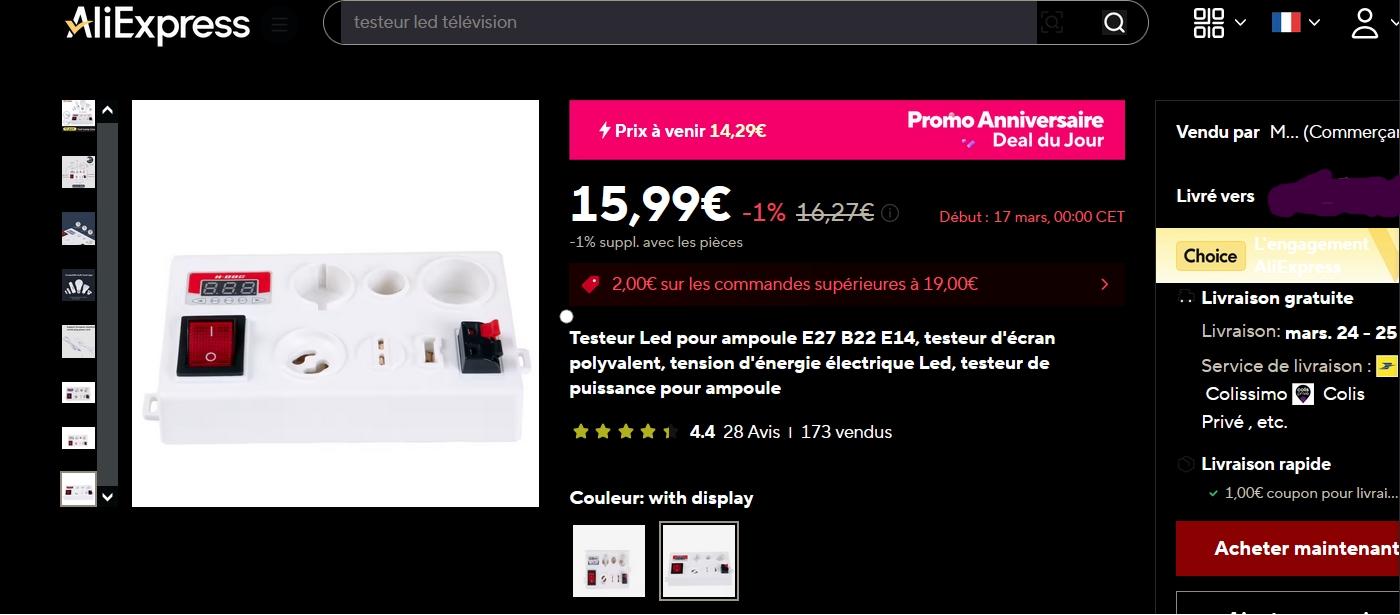

Pour se procurer ce testeur, voici la page Ali Express:
Et voilà encore un petit appareil sympa pour l'atelier.
