Premier KIT: Alim Réglable
Maintenant qu'il maitrise le fer à souder, Tom souhaiterait assembler un premier kit électronique...
En cherchant sur Ali Express on a trouvé un montage simple :

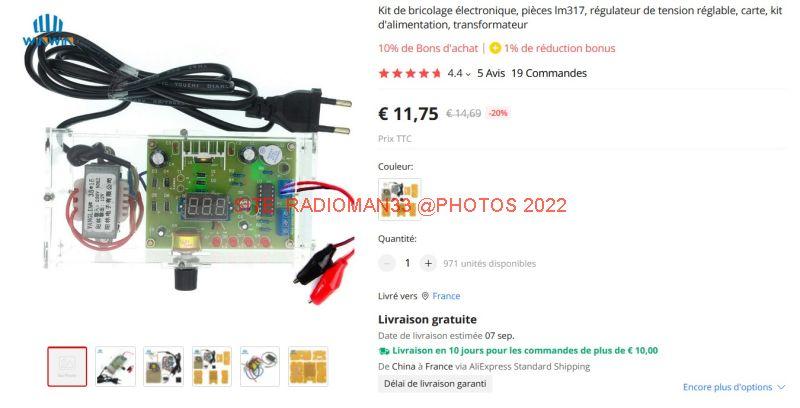

C'est une petite alimentation réglable de 1,25V à 12V en plus, elle est fournie avec son boitier :
L'ensemble est vendu un peu moins de 12€ et elle est arrivée 10 jours après la commande !

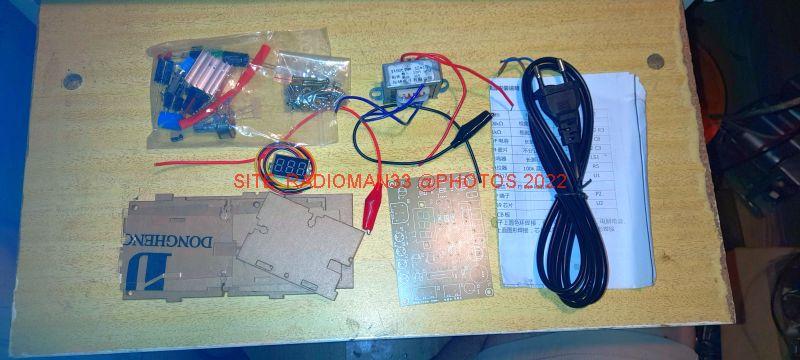

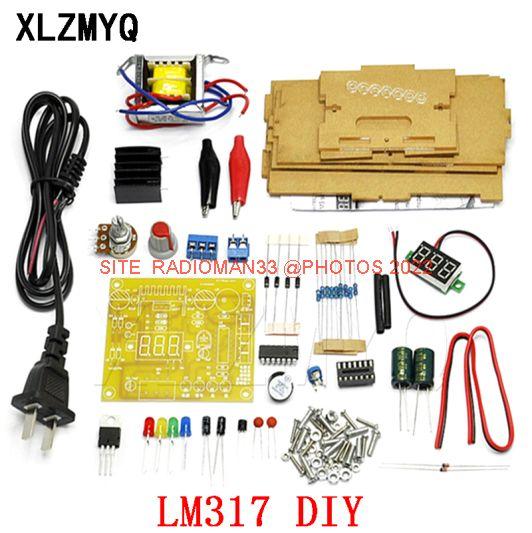

Dans l'emballage il y a tout ça:
Les plaques marron à gauche sont des plaques de plexi transparent qui une fois assemblées constituent le boitier de l'appareil !

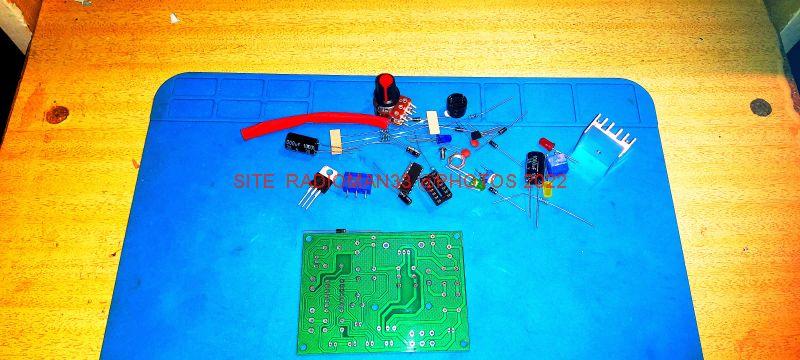

Il y a un beau circuit imprimé :
Avec tous les composants prêts à souder...
En réalité, ce kit propose une alimentation variable 1,2V à 12V mais aussi quelques "bonus" utiles au dépannage !
Infos techniques (traduit de l'anglais):
Les différentes fonctions du kit :
- sortie régulée réglable de 1,25 à 12 V, courant de sortie 200 mA, adapté à l'alimentation de petits circuits de bricolage
- un canal de sortie de générateur de signal réglable, ce qui est pratique pour fournir un signal d'impulsion au circuit de test
- fonction de stylo logique, facile à tester le niveau logique du courant
- avec un buzzer unidirectionnel, il peut tester la continuité du fil : connectez le fil aux bornes d'entrée positive et de signal de l'alimentation, si le fil est connecté- le buzzer sonne !
- Il peut également tester la basse fréquence signal, (entrer le signal de la borne d'entrée de signal, s'il y a un signal, le buzzer retentira)

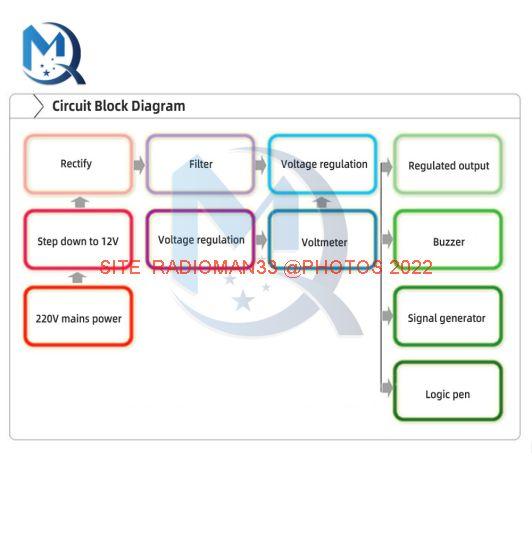

Voici un diagramme qui résume le tout :

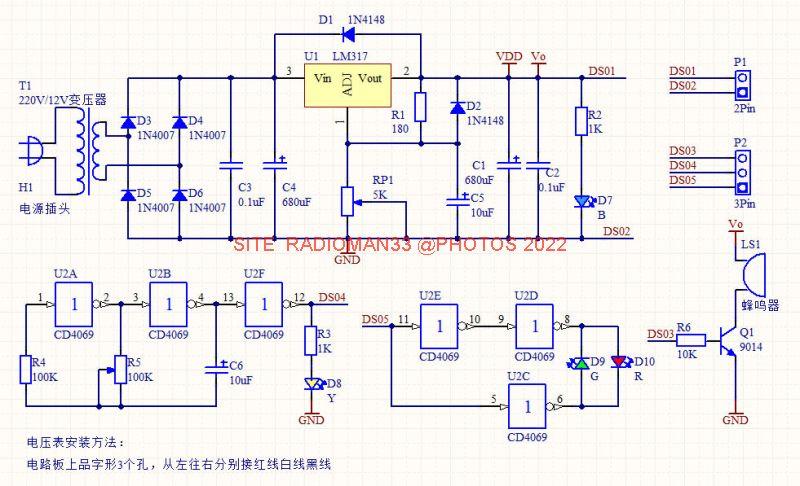

On a, pour une dizaine d'Euros, un montage très complet dont voici le schéma :
Il faut maintenant passer au montage du kit et c'est Tom qui s'y colle:
En premier, les résistances :

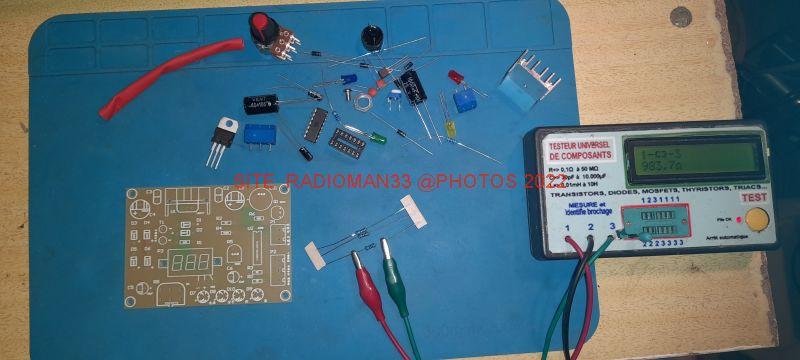

Tom ne sachant pas lire les codes, je lui ai prêté mon testeur universel :
Mesure d'une résistance de 1Kohms: 983,7 ohms ...C'est OK !
On fera de même pour les autres résistances:

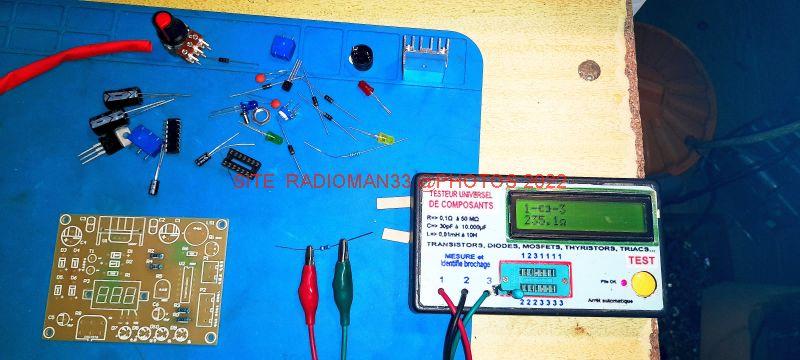

Ici, une résistance de 240 ohms mesurée à 235,1 ohms.

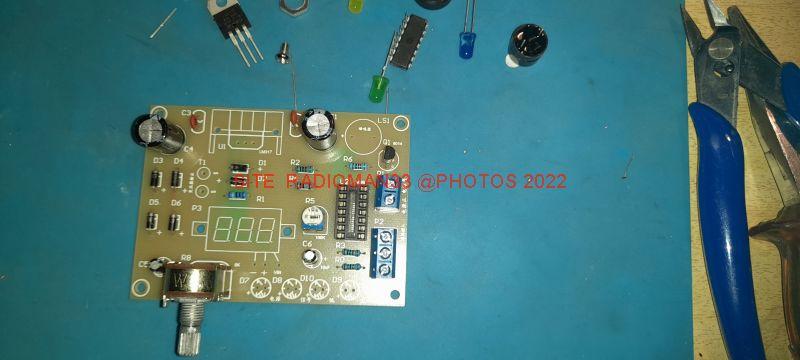

On continue le montage:

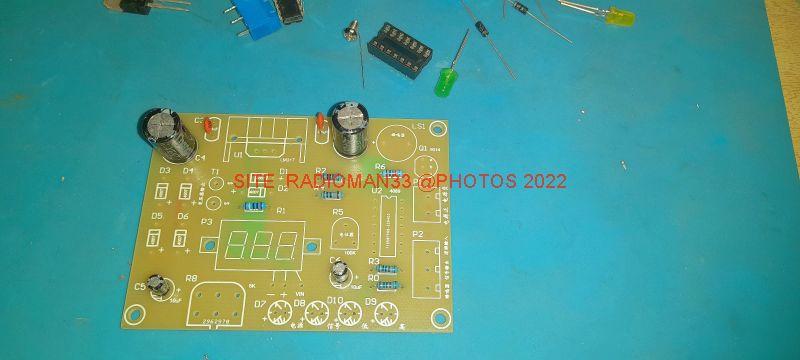

Les condensateurs chimiques sont soudés en faisant attention à leur polarité...
Les diodes (attention au sens) puis le potentiomètre, les borniers à vis, le support de circuit intégré assez délicat à souder et le petit transistor Q1: là aussi le sens de branchement est important.

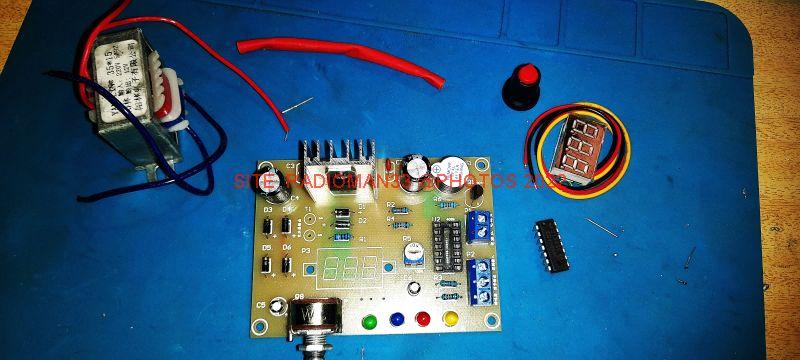

Les derniers composants sont soudés :
les diodes Leds, le régulateur LM317 d'abord vissé sur le radiateur alu puis soudé sur le circuit imprimé et enfin le buzzer là aussi la polarité est marquée.

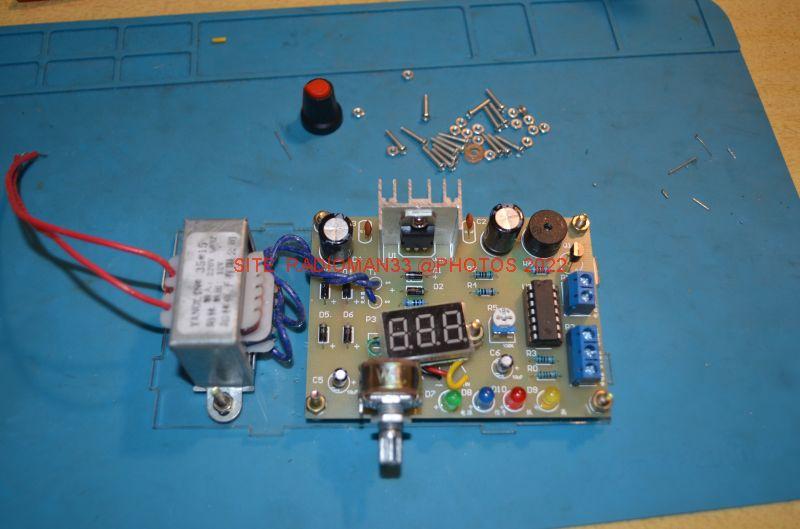

Assemblage des derniers éléments :

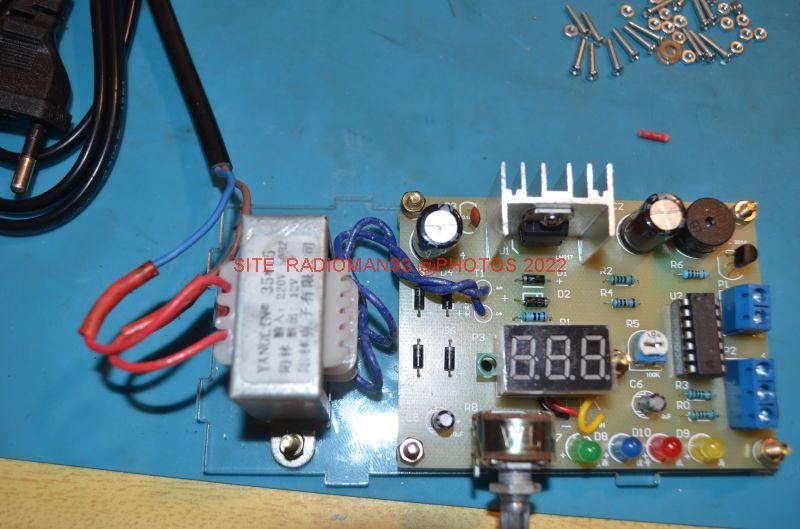

Le petit voltmètre digital en respectant le branchement, le transformateur : ce sont les fils bleus qui sont soudés sur le circuit imprimé.
Avec les vis et les entretoises fournies, on visse le circuit imprimé sur la plaque en plexi du fond, on positionne et on visse le transformateur à l'emplacement prévu et on met le petit circuit intégré sur son support en faisant attention au sens et surtout à ne pas plier ses pattes.
Les deux fils rouges du transformateur sont reliés au cordon secteur et recouverts d'un morceau de gaine thermorétractable.

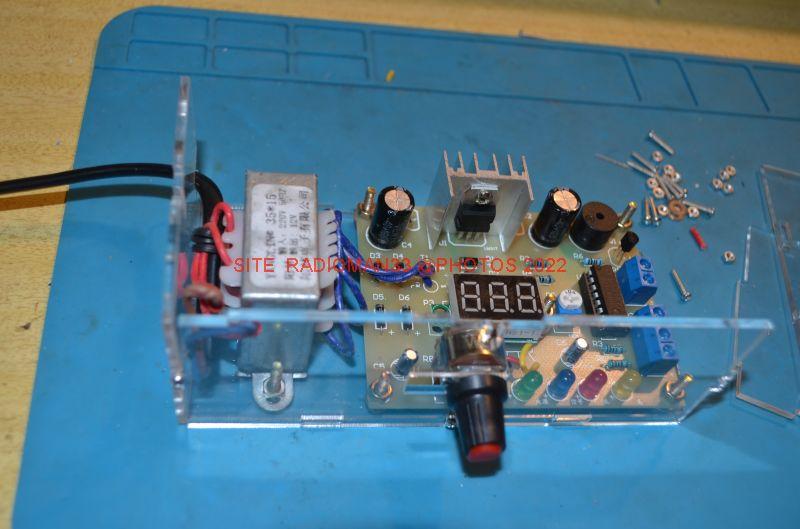

Le bouton est enfiché sur le potentiomètre et on a monté deux cotés du boitier :
Pour qui ne connait pas ce système de boitier, c'est un vrai casse-tête à assembler...
La solution fiable est la suivante :
On met les petites vis dans les trous (pas de vis vers l'intérieur) et on y visse un écrou sur deux ou trois tours :
on présente ensuite la plaque et les écrous vont prendre leur place, reste plus qu'à serrer modérément !

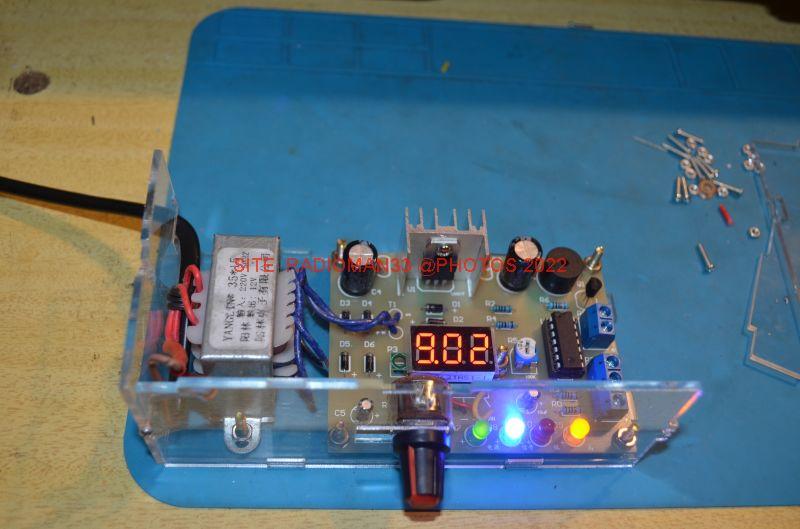

Avant de continuer on fait un premier essai:
Je ne sais pas si c'est la chance du débutant ou bien le soin apporté au montage, mais tout fonctionne du premier coup :
L'alim se règle bien de 1,2 à 12 V
la sortie "signal" clignote plus ou moins vite en réglant la résistance ajustable, le détecteur de niveau logique bascule franchement et le buzzer fonctionne !

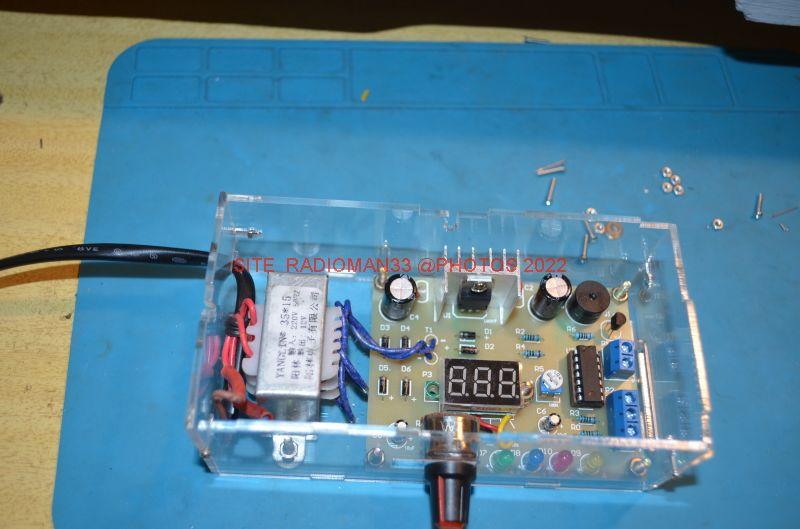

On a continué l'assemblage :

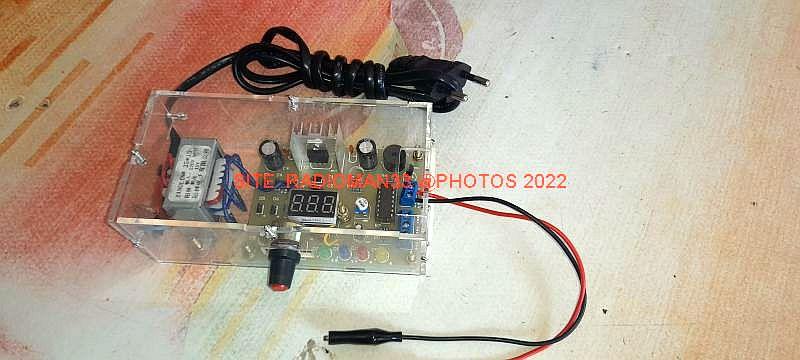

Et voilà, le montage est terminé :

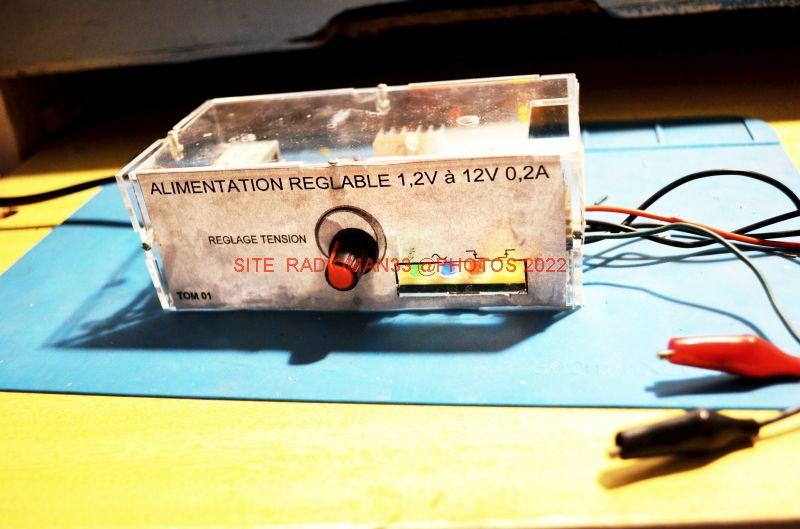

Pour terminer... la touche finale:
Et le fonctionnement du kit avec cette vidéo:
Si la vidéo ne démarre pas cliquez sur l'icône "youtube" pour la voir en direct !
