Montage d'un kit radio FM

Kit récepteur FM

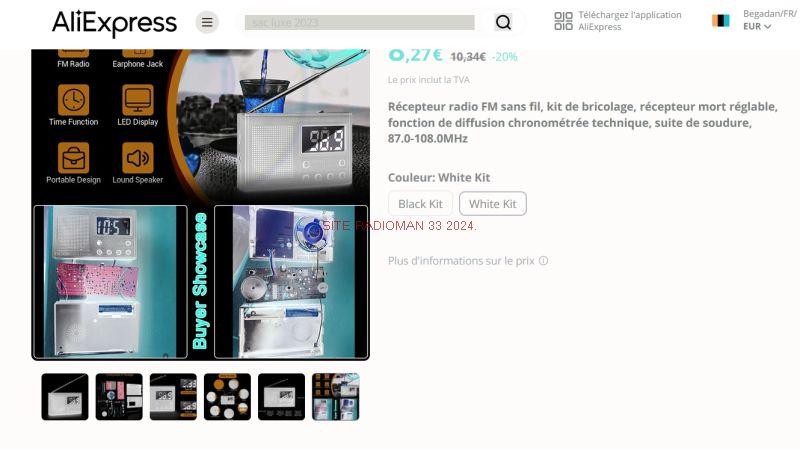

Tom voulais monter un nouveau kit, son choix s’est porté sur ce petit récepteur FM qui fait aussi horloge et réveil trouvé sur Ali Express:

Click ici : RADIO FM

Caractéristiques:

1>. Fréquence universelle 87MHz ~ 108.6MHz

2>. Fréquence d'émission de campus 72MHz ~ 92MHz

3>. Fréquence d'aviation 110MHz ~ 130MHz

4>. Fonction de lecture du réveil FM

5>. Stations FM réglables et volume

6>. Écran LCD HD

Comme on peut le voir il reçois trois bandes VHF:

Au bout de 15 jours, le kit est arrivé :

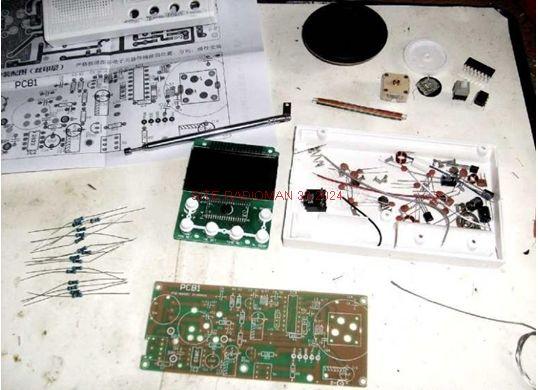

Voilà le kit avec sa notice en anglais...

Ah oui, j'oubliais, on l'a pris en blanc !

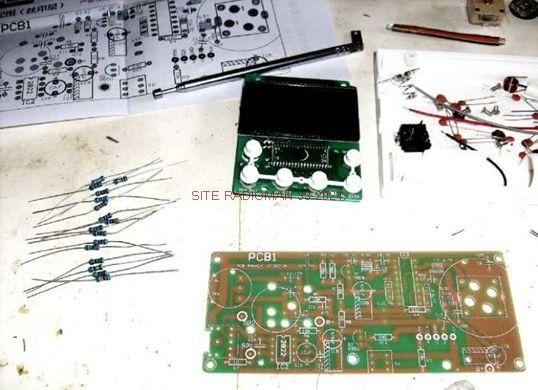

Il faut bien repérer tous les composants, les résistances sont à 1%, il est prudent de les mesurer avant soudure afin de ne pas faire d'erreur !

On remarquera que le module affichage est livré déjà soudé.

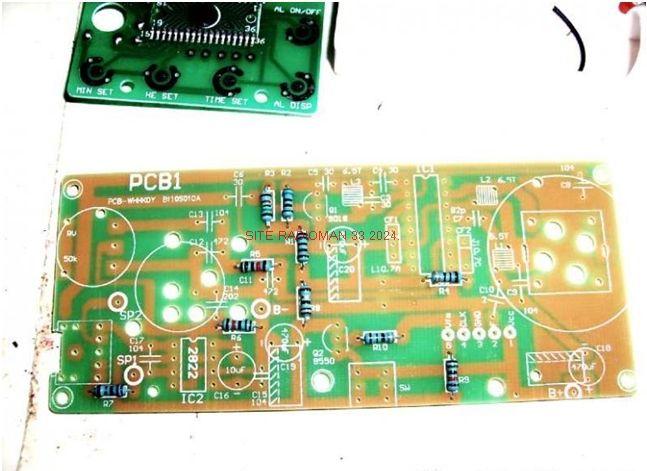

Les résistances sont soudées en premier…

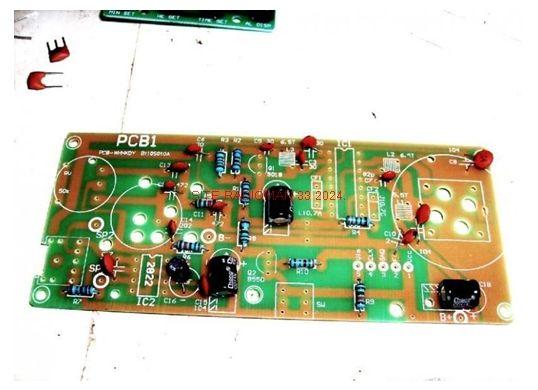

On soude ensuite les condensateurs… Attention au sens des condensateurs chimiques, les rayures sur la sérigraphie indiquent le côté négatif !

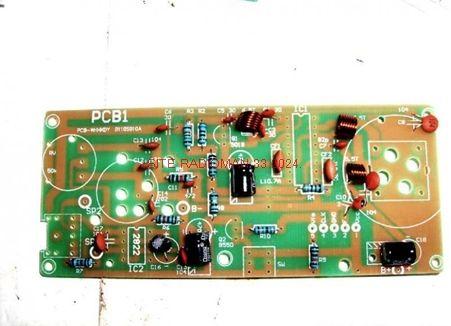

Bobinages et filtres céramiques sont soudés ensuite…

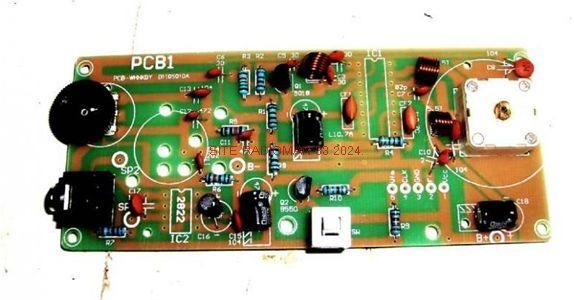

On monte les gros éléments :

CV, potentiomètre, prise écouteur, inter M/A...

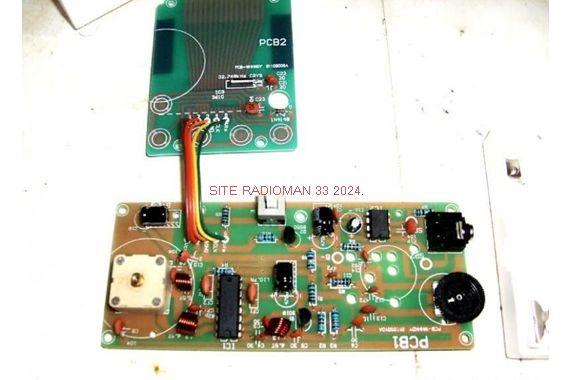

Avec le fil en nappe fourni, on relie le récepteur au module d'affichage...

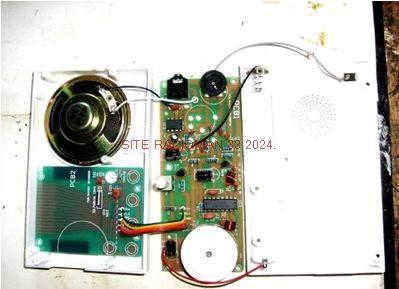

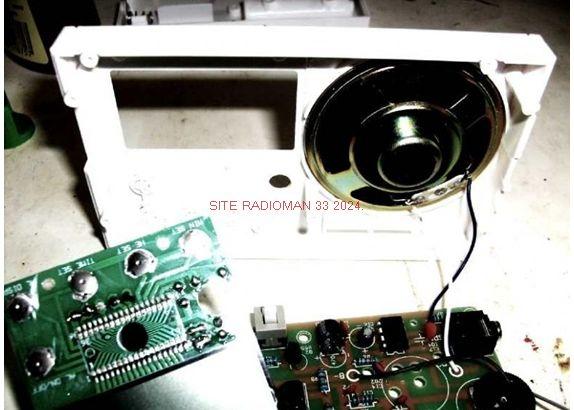

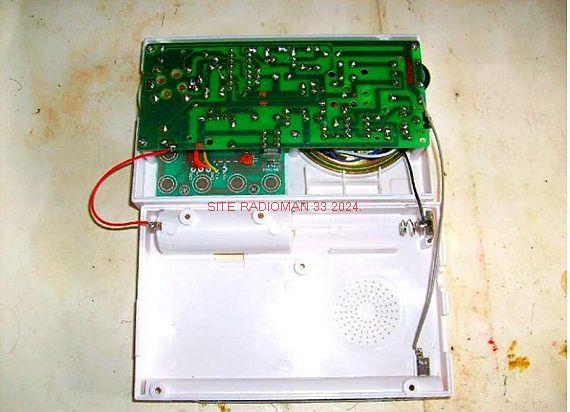

On dégage le trou pour l'inter M/A et on colle le haut-parleur dans le boitier...Le câblage se termine avec les fils reliés aux contacts piles et à l'antenne..

On va coller les 5 pastilles métalliques de contact avec un scotch transparent sur le module LCD…

Les deux circuits sont vissés dans le boitier... Le montage est terminé, reste à essayer le poste :

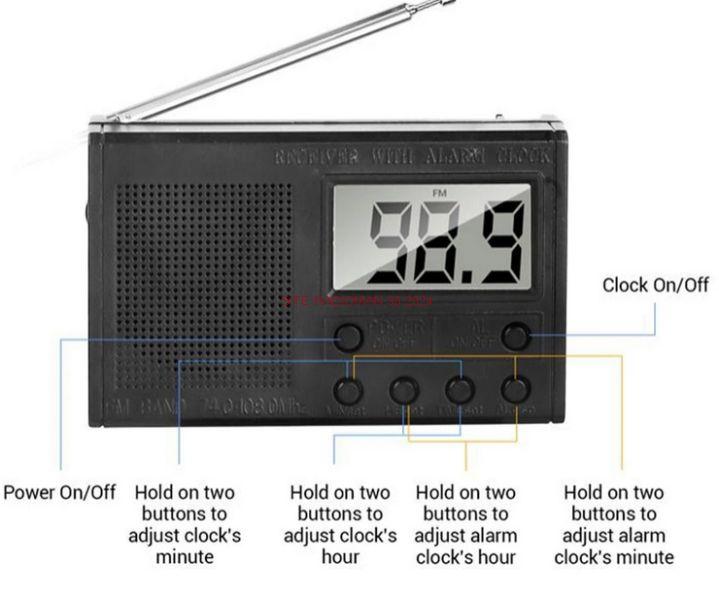

L'utilisation est très simple:

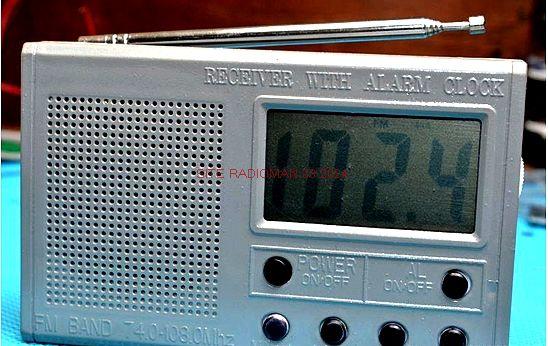

Un coup de peinture sur le boîtier, un peu de feutre noir sur les boutons et cela fait un ensemble très présentable :

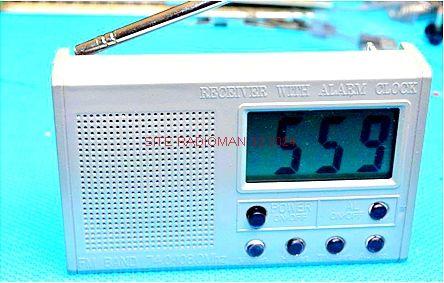

Et voici un petit poste qui fonctionne parfaitement !

On remarquera que ce poste ne nécessite aucun réglage interne :

il a fonctionné dès la dernière soudure faite !

Pour environ 15€ port compris ce kit d'initiation est très intéressant!

Avec Tom on s'est alors posé la question :

Mais comment on fait pour changer de gamme d'onde, rien n'est indiqué dans la notice !

Finalement après des recherches sur internet, j'ai trouvé une notice de montage de 23 pages beaucoup plus complète :

Notice de montage anglais (2.36 Mo)

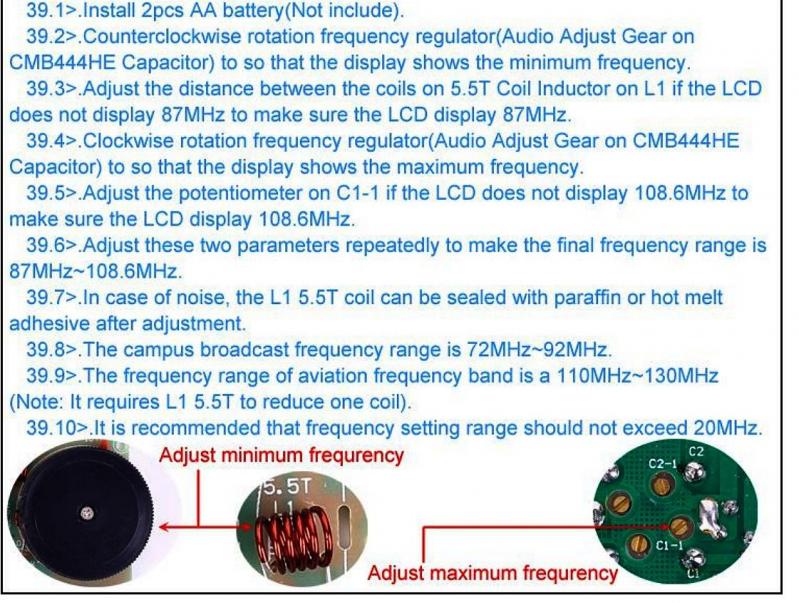

Et dans cette notice, une page nous intéresse particulièrement :

Ce qui veut dire que le choix de la bande de réception se fait au montage, l'appareil étant par défaut sur la bande FM 88-108 Mhz...

Aux prochaines vacances on fera la modif pour la bande "aviation"!
