UN SONOLOR TRES ANCIEN...

Celui-là sur les étagères à Emmaus...il payais pas de mine!

Et pourtant c'est le premier que j'ai remarqué, en plus il était de biais et je croyais que c'était un interphone!

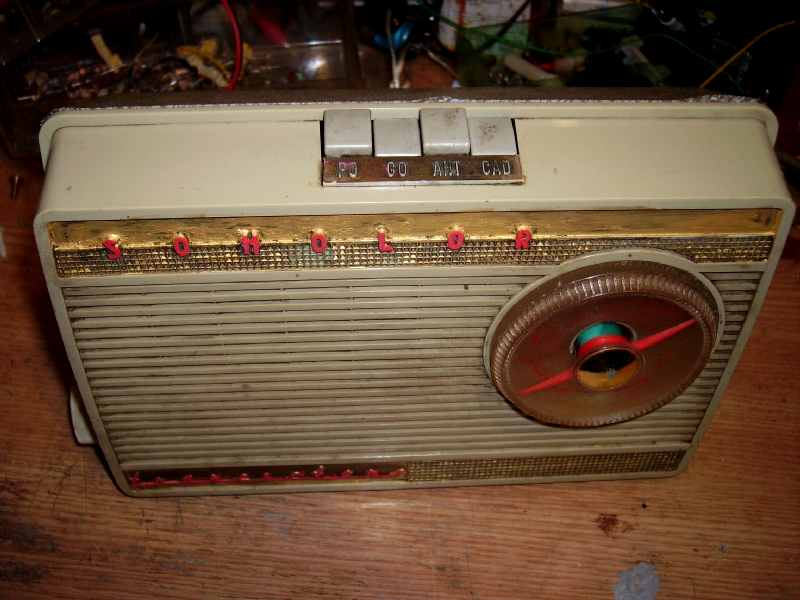

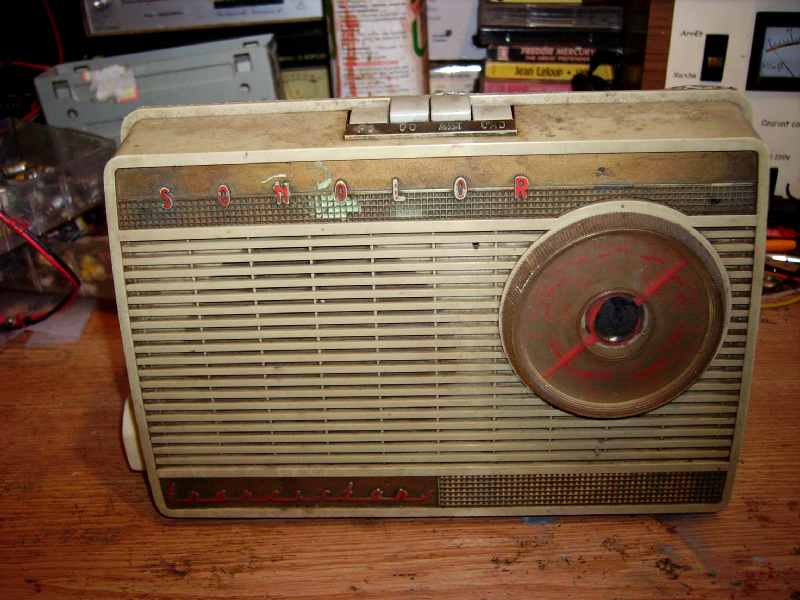

Le plus bizarre c'est le boitier qui n'a pas de poignée (si il y en a eu une je vois pas trop comment elle aurait pu se fixer)... Il y a 2 bandeaux dorés sur la façade avec les mentions "SONOLOR" et "TRANSISTORS" gravées en rouge.

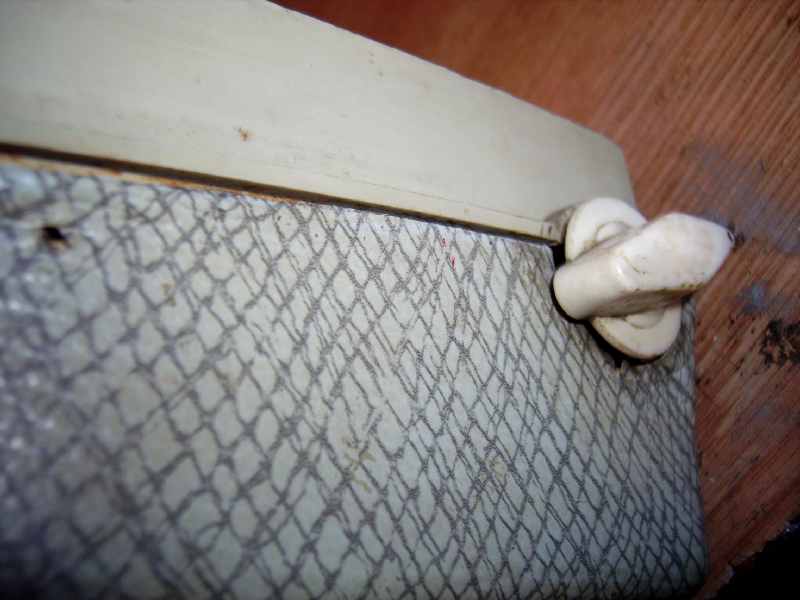

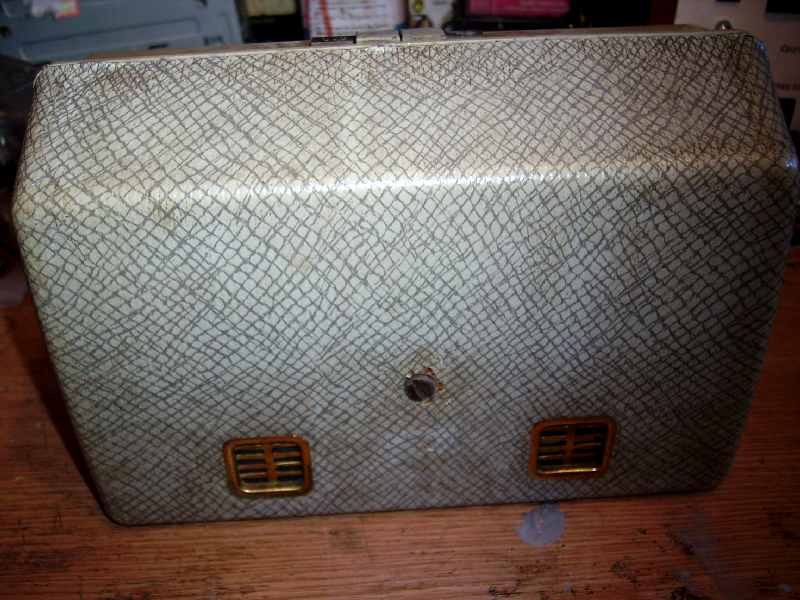

le cadran est rond avec les inscriptions en rouge (manque un enjoliveur au centre) et sur le coté un gros bouton :  volume et M/A:A l'arrière le fond est recouvert d'un genre de "skai" imitation peau de lézard du plus bel effet, a l'arrière 2 grilles "d'aération" en métal doré:Evidemment aucune trace sur Internet de cet appareil qui doit dater de 1957-58, époque des tout premiers postes à transistors!

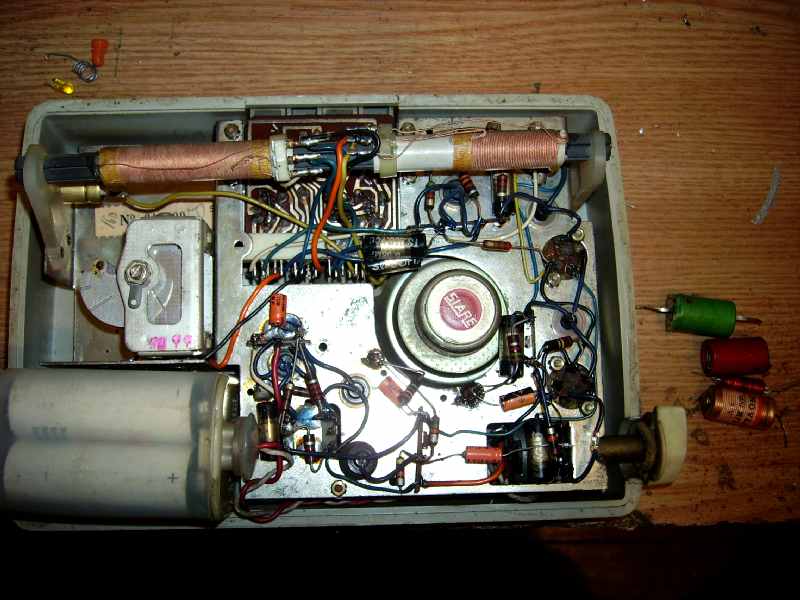

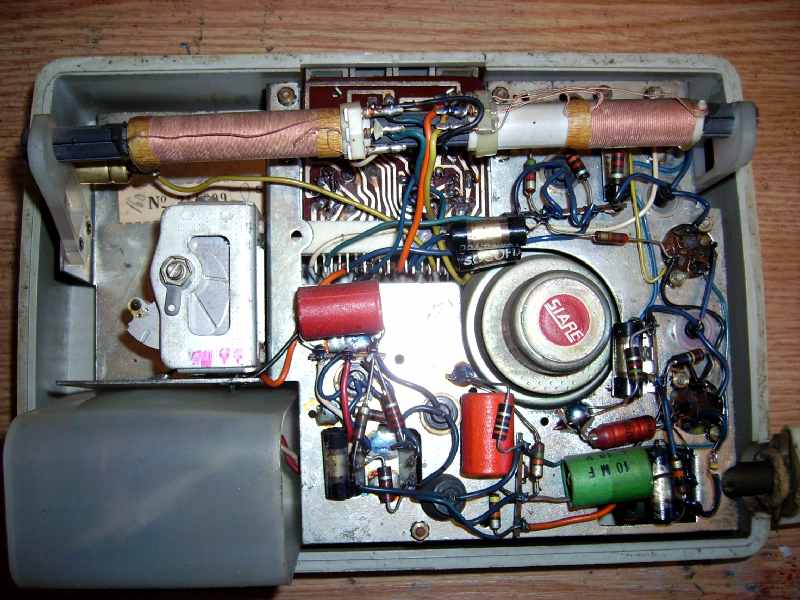

Pour l'ouvrir, une vis à défaire et on accède directement au chassis:Ce qui permet de juger l'ancienneté c'est la construction: similaire aux postes à lampes:

Le cablage est sur barettes à cosses, Le CV indépendant vissé sur le chassis en tole étamée de 1mm d'épaisseur!

Si on cherche les transistors: c'est les petits tubes noirs enfilés dans des passes-fils en caoutchouc...

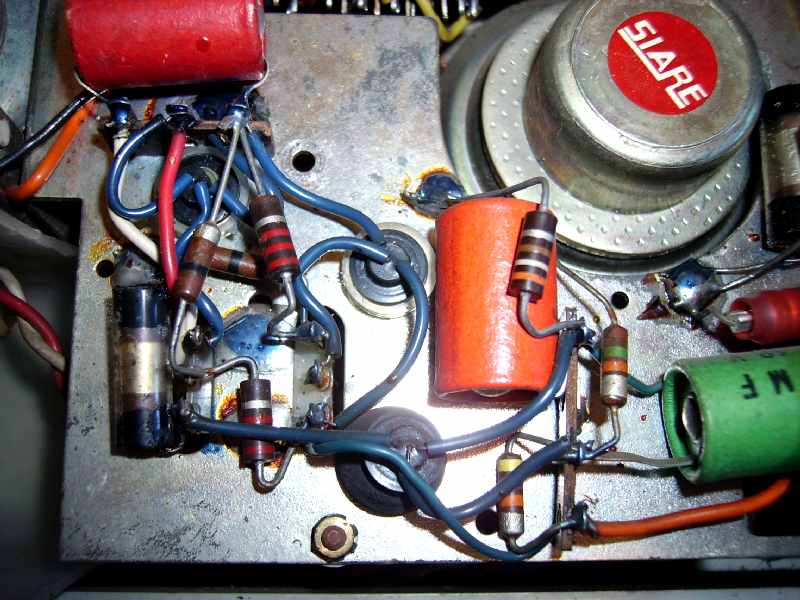

On retrouve des condensateurs papier/goudron comme dans les postes à lampes et aussi des condensateurs chimiques sous des tubes carton rouges et verts.

Le boitier piles est en très bon état, et j'ai donc essayé de le brancher sur mon alimentation stabilisée en surveillant la consommation courant.

Beaucoup de crachements et faux contacts que j'ai calmés avec un peu de produit KF:

J'ai beaucoup de souffle et du bruit de fond, mais rien d'autre!...

Alors j'ai refais quelques soudures sur le potentiomètre de volume car il était un peu desseré et la soudure de masse avait laché!

Après quelques manipulations des touches clavier j'ai enfin de la réception mais c'est très faible en PO et quasiment nul en GO...

Je vais donc en premier remplacer tous ces condensateurs et on va vérifier les enroulements des différents bobinages cadre, accord et oscillateur...

Dans ce genre d'appareil le cablage est assez facile à suivre, j'ai donc ressoudé les fils du cadre et refais quelques soudures sur le clavier...

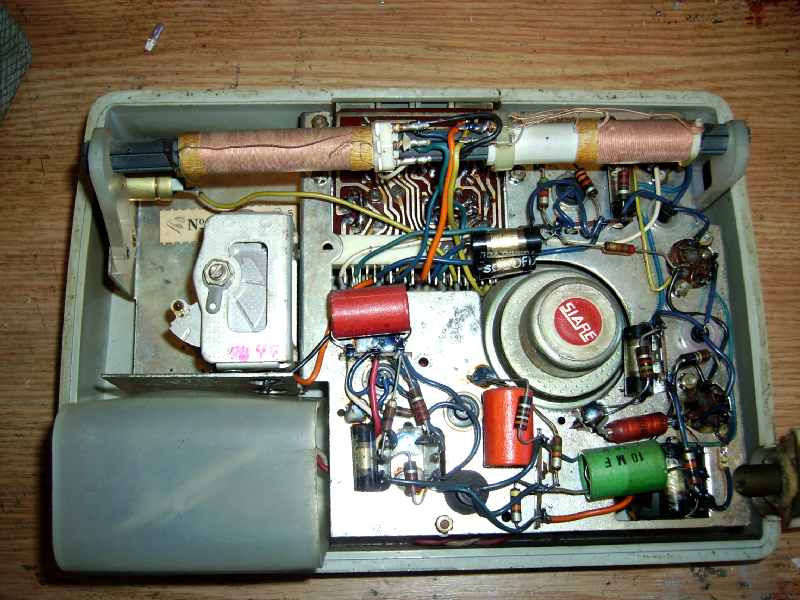

J'ai ensuite remplacé 4 condensateurs chimiques et...testé les autres condensateurs qui me paraissent être dans les tolérances!

On va donc pouvoir faire un nouvel essai:

J'ai mis deux piles de 4,5V dans le coupleur et ... la réception est bien meilleure : Après avoir remplacé les condensateurs chimiques le poste a non seulement retrouvé sa puissance mais il fonctionne parfaitement en PO et GO...

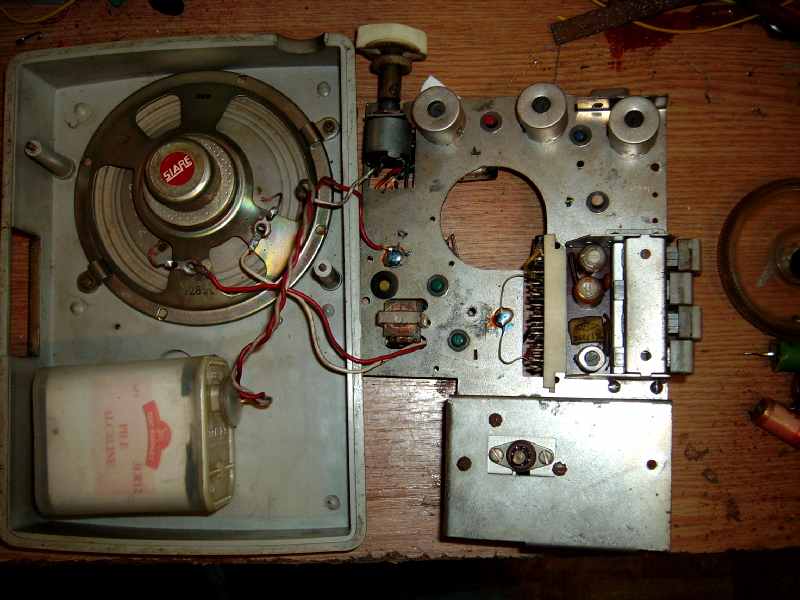

Par curiosité j'ai démonté le chassis:Un beau haut-parleur "SIARE" de 28Ω (pas courant) fixé sur la façade ...

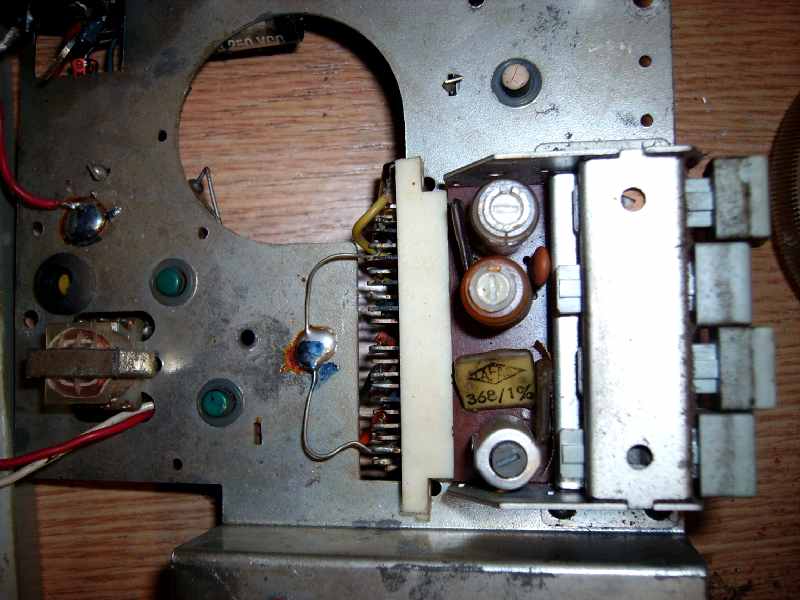

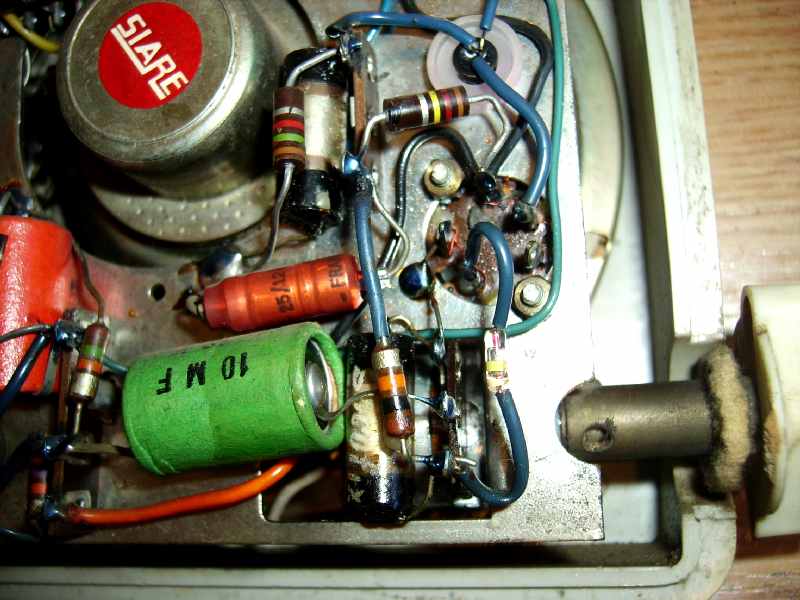

On aperçois: les transistors dans les passe-fils en caoutchouc qui sont repérés par des points de couleur, le petit transfo driver de l'ampli BF et le bloc d'accord à touches Celui-ci est monté sur un petit circuit imprimé en bakélite et sur le dessus on aperçois les bobinages accord et oscillateur...

Une fois tout remonté le poste fonctionne bien, et il est même assez sensible ...

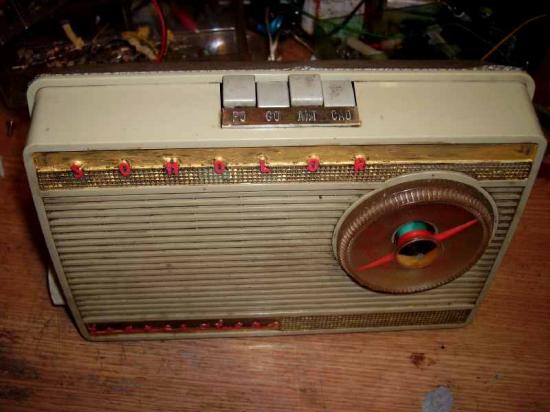

J'ai "retapé" un peu la facade, changé le gros bouton des stations, passé un coup de "Polish" sur les plastiques:Et voila un ancêtre de plus qui renaît à la vie!...
