TRANSISTOR VSM915 PATHE MARCONI

Ce beau poste à transistors m'a été vendu par un ami du forum "Rétrotechnique" que je fréquente habituellement...

C'est un appareil multibandes qui à l'époque était le haut de gamme de la fabrication française!

Il avait fait la couverture d'un numéro de la revue "Radio-Pratique" en 1965 date à laquelle est sortie sa première version, celle que je possède...

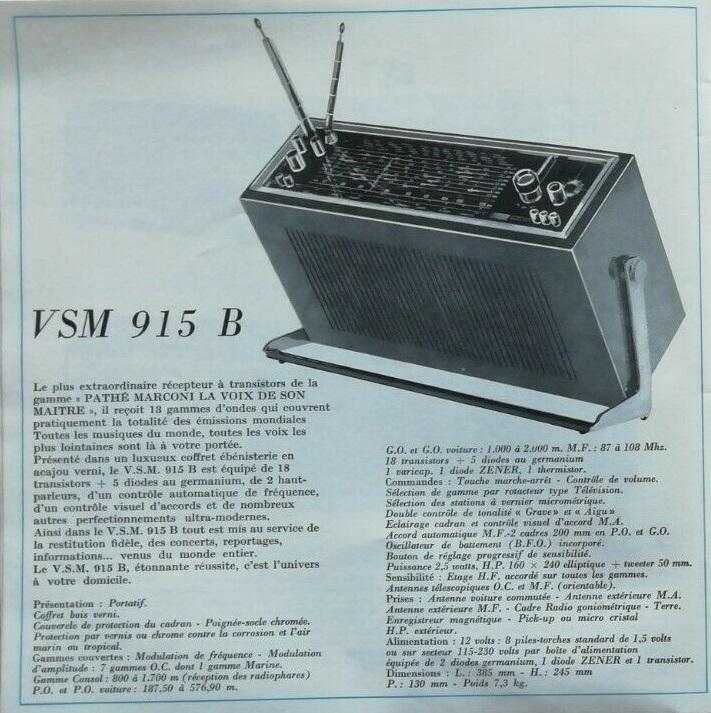

Par la suite d'autres versions ont vu le jour jusqu'en 1968

Cette version possède un indicateur d'accord et un BFO pour recevoir les émissions en graphie et en BLU...

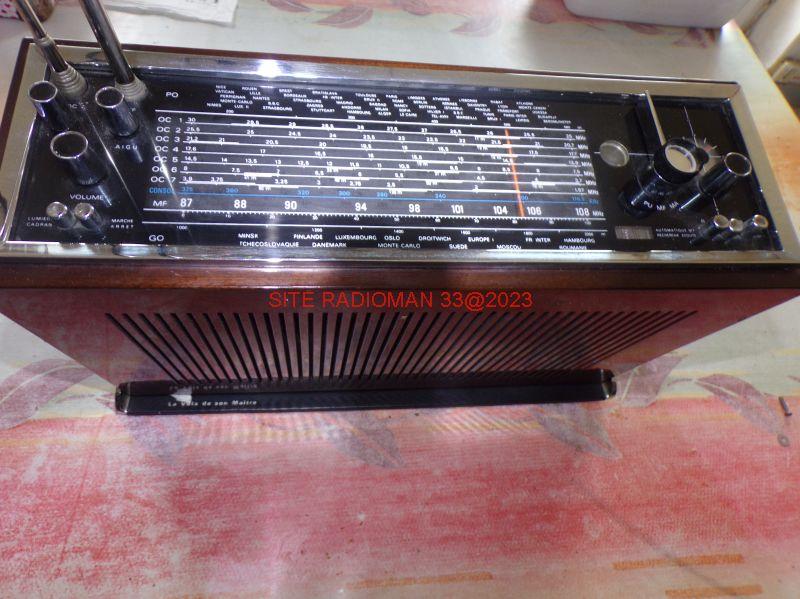

L'appareil est très beau avec ses chromes et son coffret en bois.

une grande poignée permet a la fois de le transporter et de le poser en l'inclinant vers soi.

il faut dire que l'objet est lourd:

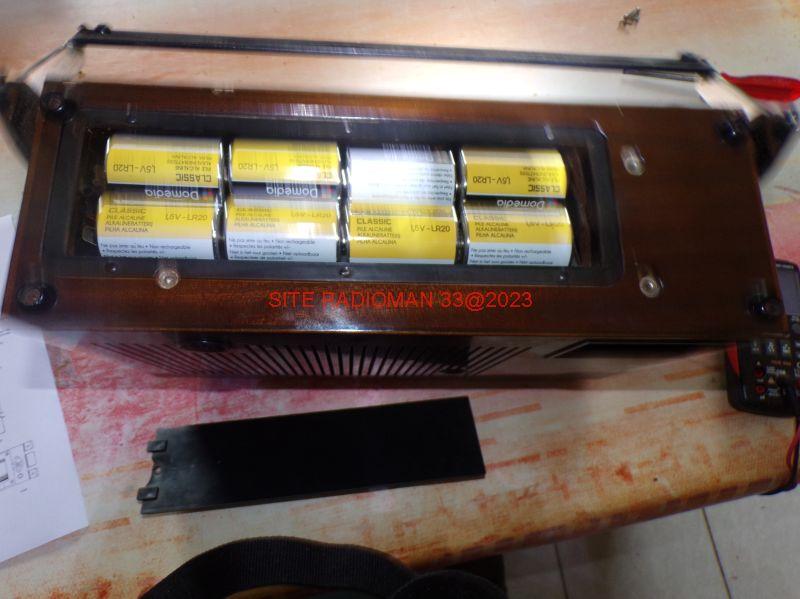

7Kg sans les piles.L'appareil fonctionne sur piles, 8 piles rondes R20 se montent dans la trappe sous l'appareil:

L'investissement n'est pas négligeable aussi le constructeur a prévu un bloc secteur (que je n'ai pas) qui se monte à la place des piles!

La sélection des gammes d'ondes se fait par une grande manette qui a chaque manoeuvre nous fait passer a la gamme suivante, un peu comme les anciens récepteurs de TV ou les premiers "Satelit Grundig"

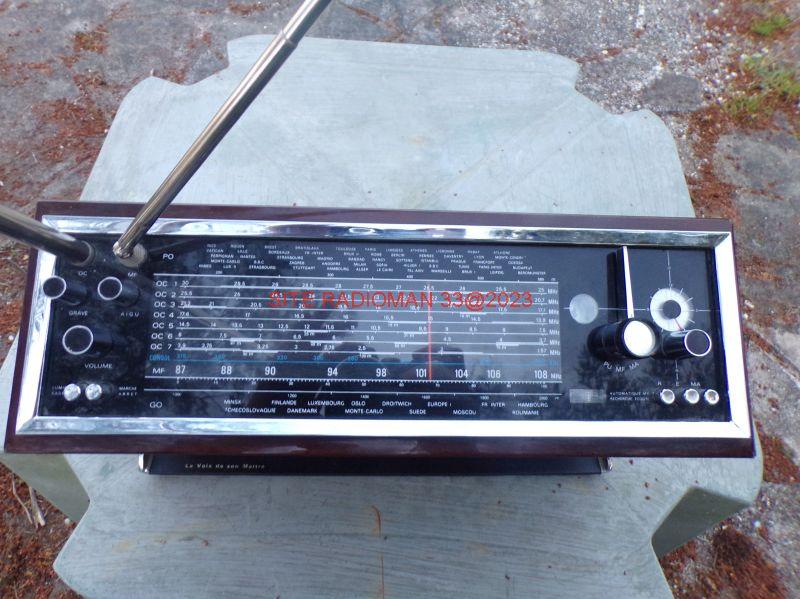

On a ainsi la possibilité de recevoir les G.O, les P.O, la F.M et de nombreuses gammes d'ondes courtes qui sont étalées sur tout le cadran.

L'accord bien que très démultiplié reste assez pointu sur les bandes ondes courtes.

La partie BF est assez complète avec correction séparée des graves et des aiguës et l'amplification est procuré par un module compelec de 2,5 watts qui alimente deux haut-parleurs : un elliptique pour les basses et un tweeter pour les aigues.

Tout cela procure une très bonne qualité sonore, la caisse en bois se comportant comme une enceinte acoustique!

Pour la réception, deux antennes télescopiques :

une grande pour les ondes courtes et une plus petite orientable pour la FM

.

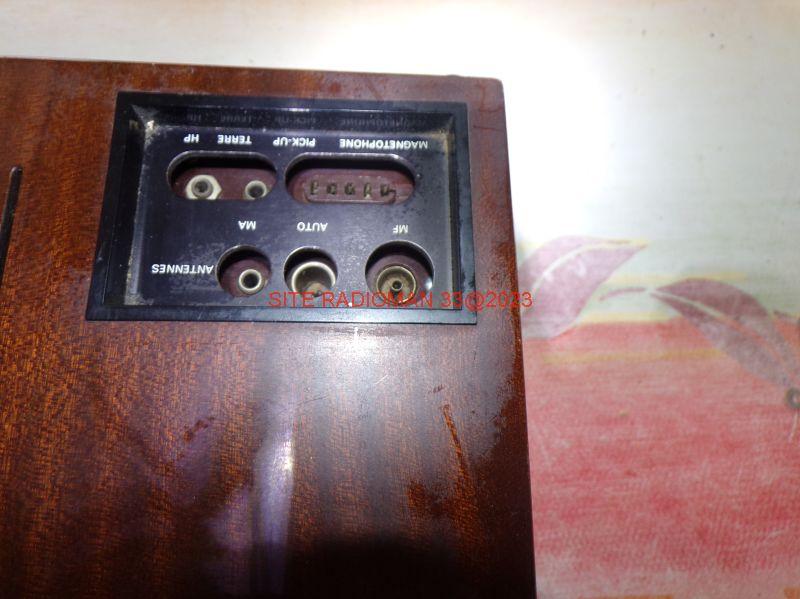

A l'arrière un bloc de prises :

permet de nombreux branchements.

L'appareil fonctionne très correctement mais j'ai voulu quand même regarder à l'intérieur comment il était construit.

3 vis a défaire, un bouchon noval à débrancher et on accède au chassis interne:

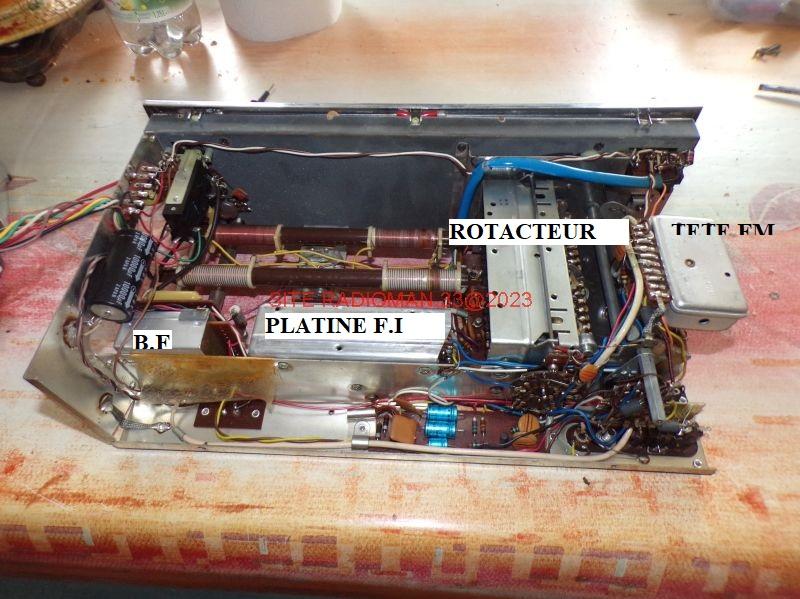

Sur la partie haute le bloc "rotacteur" , les deux cadre ferrites au centre, sous le blindage la partie F.I.

Le chassis est très rigide et l'accès aux différents éléments pas très aisés...

Fabrication très ordonnée et robuste, à part le remplacement d'un condensateur chimique sur le coté droit...Tout est d'origine!

Et l'écoute me direz-vous ?

Pour tester l'appareil, j'ai mis un jeu de piles neuf et suis parti m'installer dans le jardin, car dans la maison les parasites électriques sont trop importants pour pouvoir écouter les ondes courtes.

J'ai fait de nombreux essais en voici quelques-uns:

D'abord des stations africaines sur la bande des 25m

Si la video ne démarre pas cliquez sur "youtube" pour la voir en direct!

Une autre vidéo, quelques stations dans la bande des 31m:

On passe dans la bande des 49m et on va vers celle des 41m... au passage une radio en BLU vers 40m:

m

Maintenant on passe en P.O où sont présentes quelques radios espagnoles :

Enfin un petit tour en FM à l'écoute de France musique :

Cet appareil malgré son âge procure encore une écoute de grande qualité sur toutes ses gammes !

Voici pour terminer la notice de service originale prise sur le site de "Doc TSF"...

Manuel de service (3.73 Mo)
