Transistor SUPERTONE
Pour commencer Aujourd'hui on change un peu!
J'ai eu ce poste a transistors dans un videgrenier pour quelques euros...

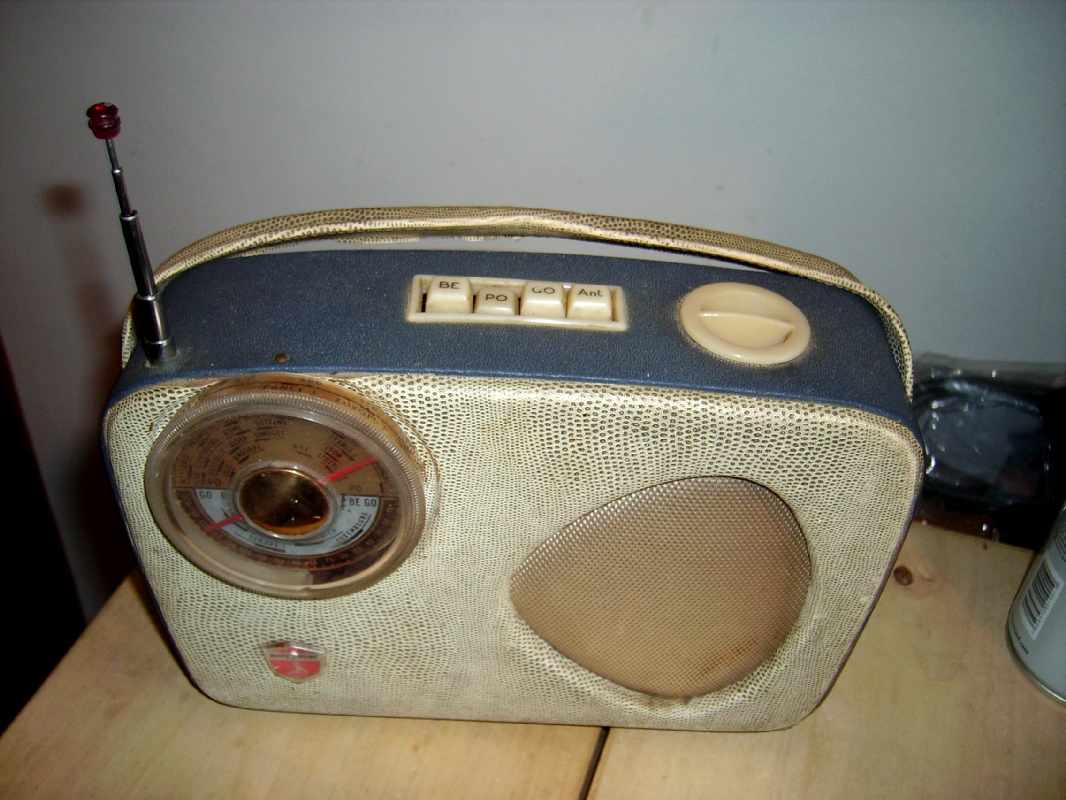

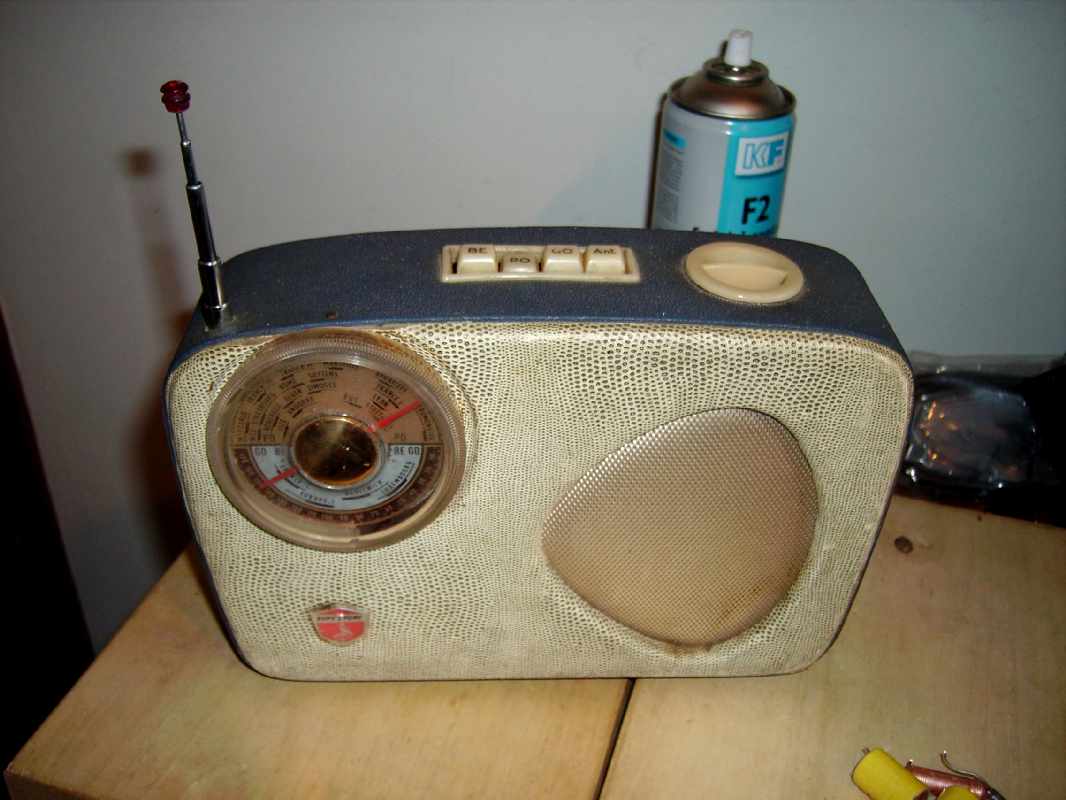

C'est un poste de marque SUPERTONE model "Titan" ???
Date des années 60
Visiblement ce modèle est peu répandu car je n'en ai trouvé aucune trace sur le net.

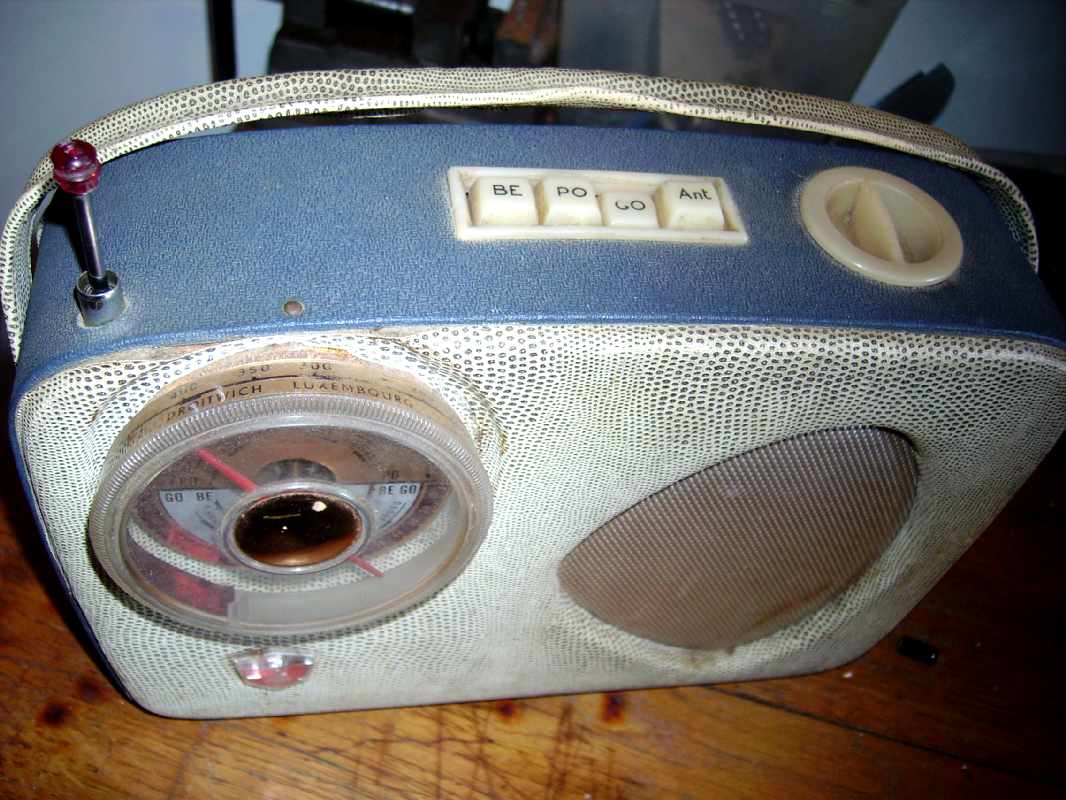

C'est un poste a 6 transistors, Gammes PO/GO/BE ( c'est une bande ondes coutes autour des 49M)
Commutation antenne/cadre
Fonctionne avec 2 piles de 4,5V.
Sur cet appareil le positif est relié au chassis.

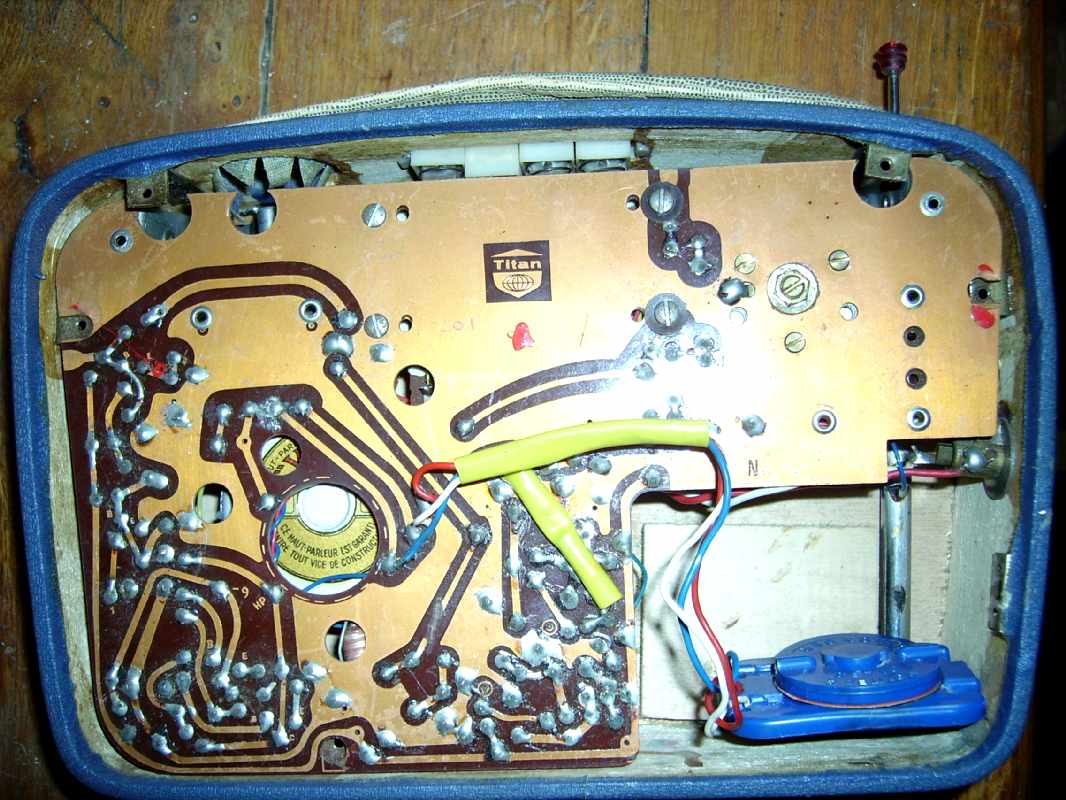

Quand je l'ai eu il manquais les vis de fixation du circuit imprimé et il se "baladait" un peu à l'intérieur.
Il y a quelques condensateurs chimiques a changer (6 en tout).

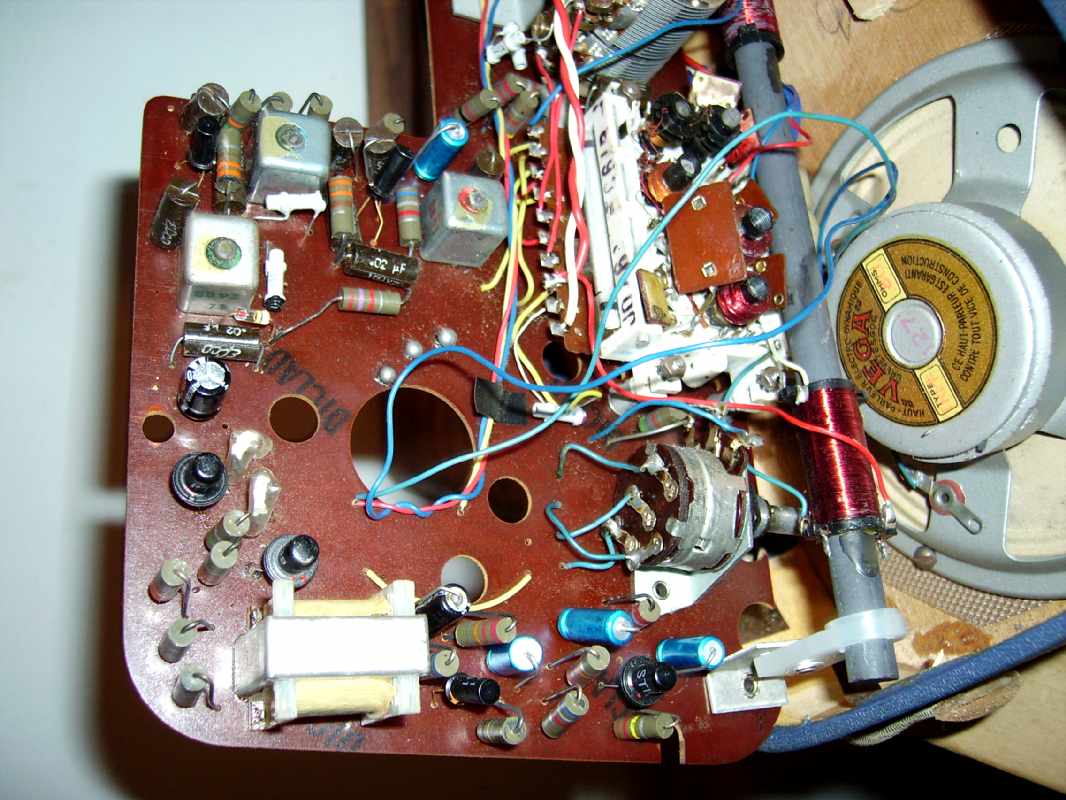

Les transistors sont en boitier tubulaires noirs et ceux de l'ampli on dirait un petit "chapeau"!
Quelques soudures ont souffert, les pattes des transistors sont pliées on va refaire tout ça!

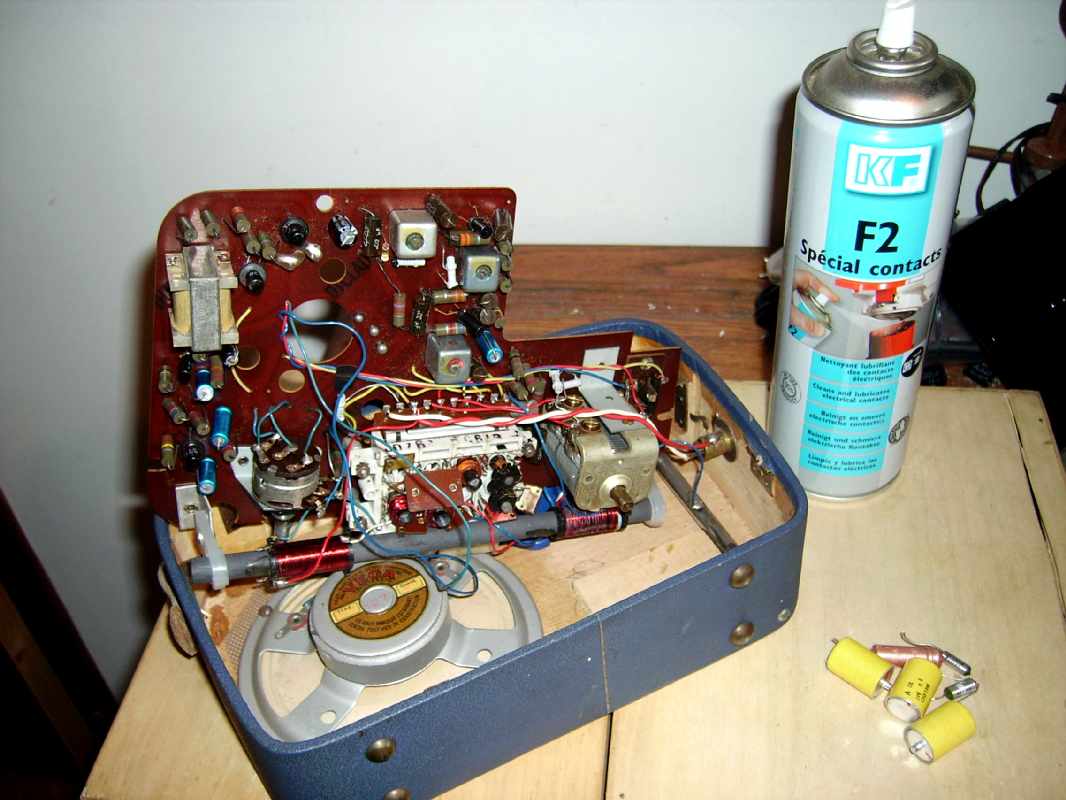

Un bon coup de produit "KF CONTACT" dans le potentiometre, le clavier et les contacts piles et...Ca MARCHE!

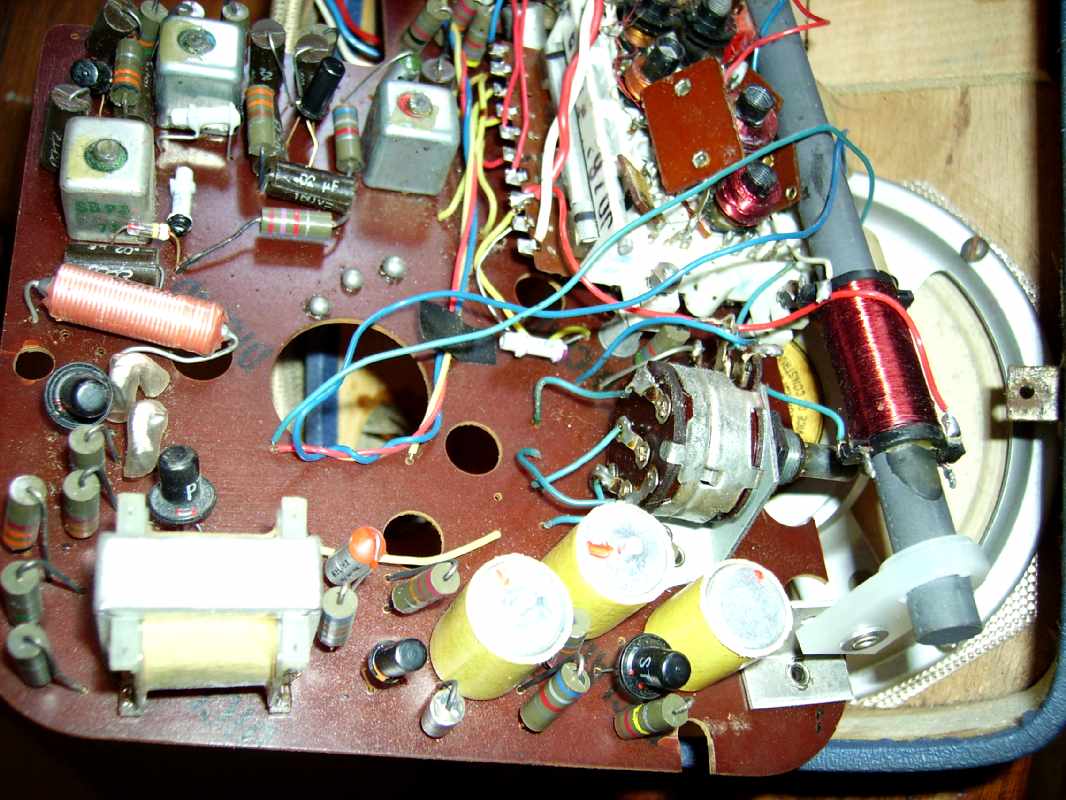

Les condensateurs de remplacement sont bien petits a coté de ceux d'origine.
Le son est pas terrible car le haut-parleur nazille un peu si on monte le volume...je chercherais dans mes stocks si j'en ai un...

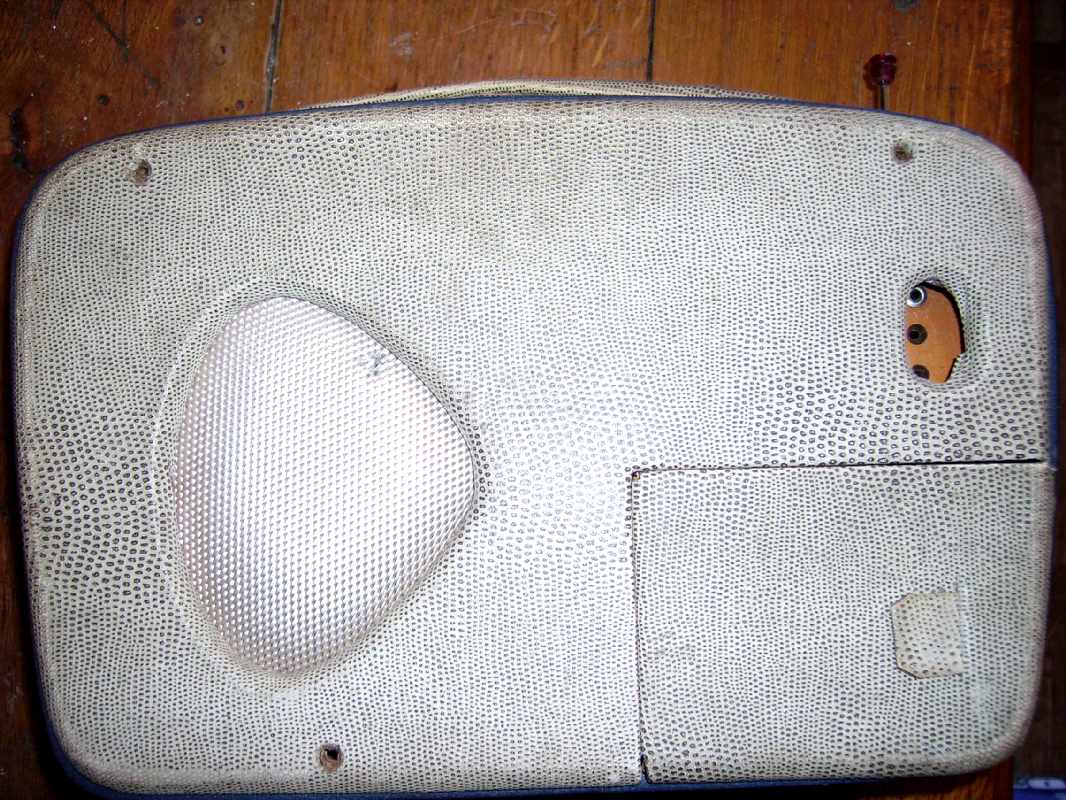

En attendant le poste fonctionne sur toutes les gammes, l'antenne télescopique est en bon état, reste a nettoyer le revêtement skai

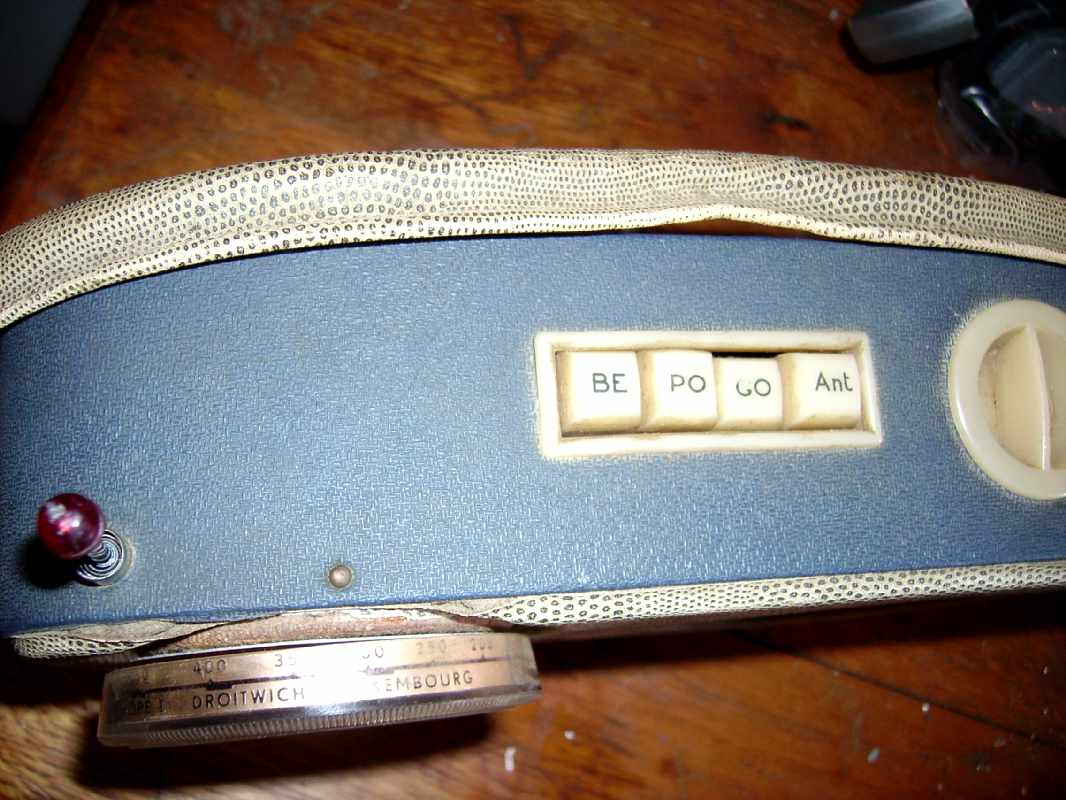

Le nom des stations est sur le cadran mais aussi sur la tranche de la molette de recherche
J'ai obtenu des infos sur ce modèle :
En réalité TITAN est le nom d'un petit fabricant Lyonnais entre 1950 & 1970 qui a également fabriqué des postes pour d'autres marques dont SUPERTONE!
Celui-ci etait commercialisé en France en 1961 sous la référence TITAN RELAX 61 type 2.
Il est effectivement assez rare.
Date de dernière mise à jour : 05/07/2021
Commentaires
-
- 1. Roubieu Jacques Le 29/07/2017
Bonjour,
Ce modèle ressemble comme un jumeau à mon TITAN RELAX 60 dont je recherche schéma et haut-parleur. Mais le mien n'a pas la BE.
C'est vrai que le cadran à gauche, ce n'est pas courant -
- 2. NOUVET Le 02/12/2012
Transistor datant des années 60, fabriqué dans une petite usine située a Villeurbanne (69) dont j'etais un technicien a cette époque! -
- 3. Denel Le 07/04/2012
J'aime beaucoup ce modèle original, avec son cadran à gauche.
La construction semble soignée.
Bravo pour cette belle restauration !
-
- 4. Denel Le 07/04/2012
Joli modèle et, ce qui n'est pas courant, le cadran à gauche !
L'exécution semble soignée. J'aime beaucoup. -
- 5. LUPART Le 01/03/2012
Bien jolie cette radio.De la meme époque je possède un Solistor avec des transistors à "chapeau"
Les piles avaient ronger des pistes en bas du circuit.
Un Tr oscillateur plus un Tr mélangeur.
Trois piles 4,5 V.
