TRANSISTOR REELA Vogue 1962

Poste à transistors REELA Vogue 1962

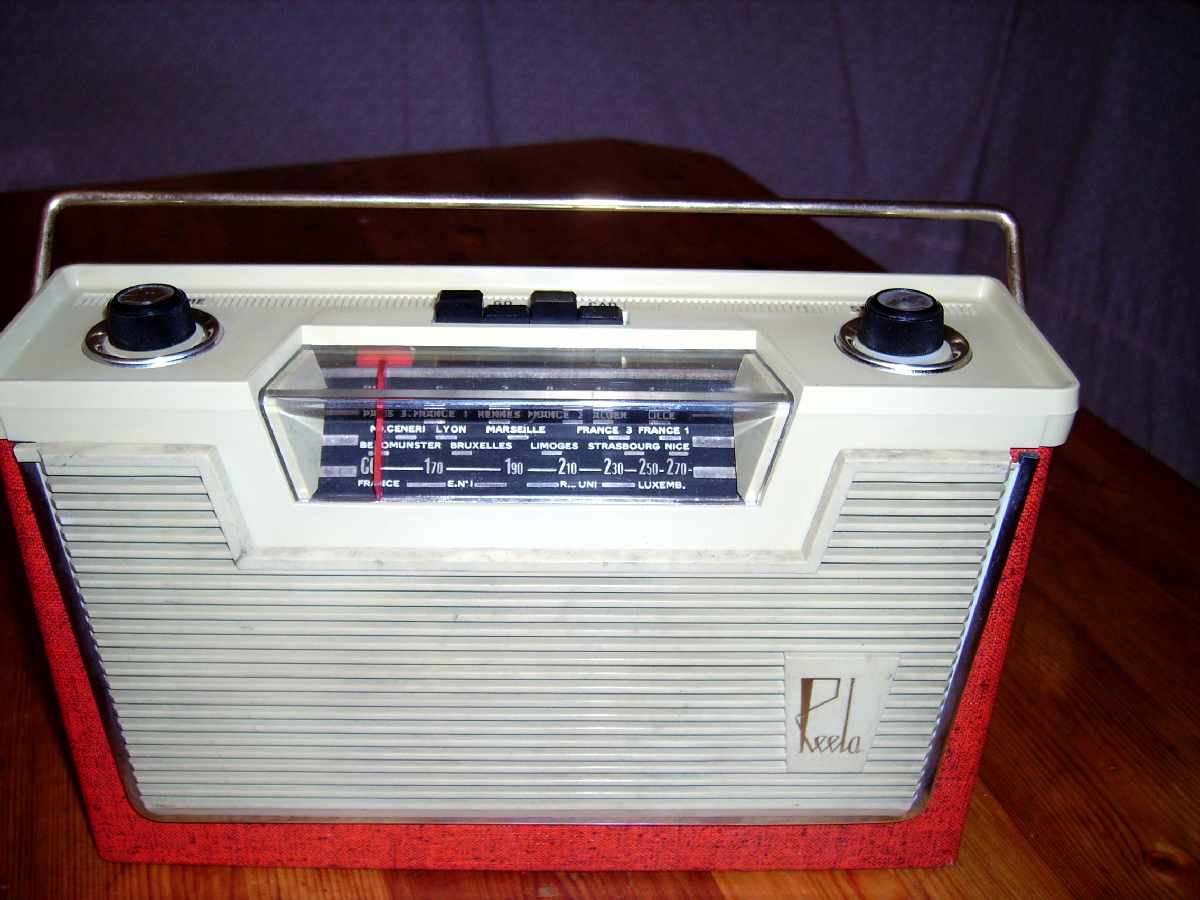

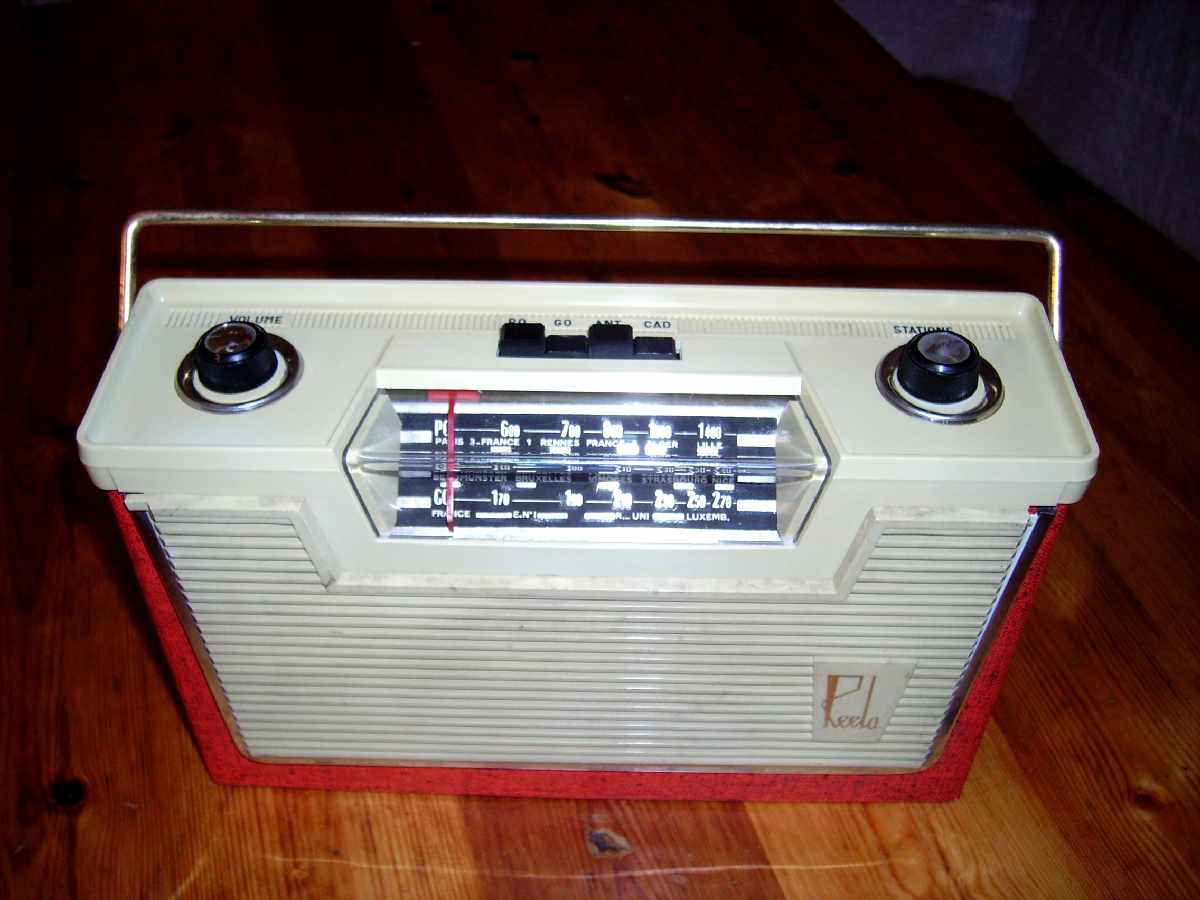

Ce modèle date de 1962, le cadran est allongé avec les noms de stations, le poste est monté sur un grand circuit imprimé en bakélite, technique nouvelle pour l'époque.

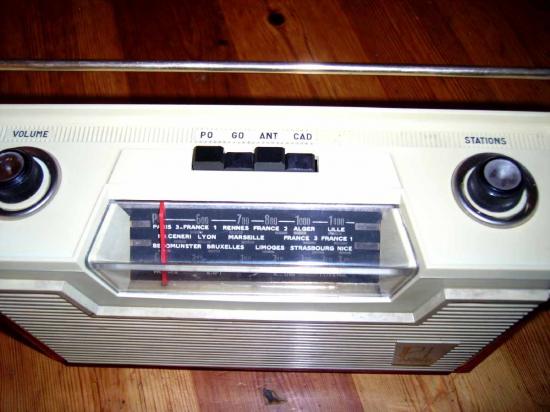

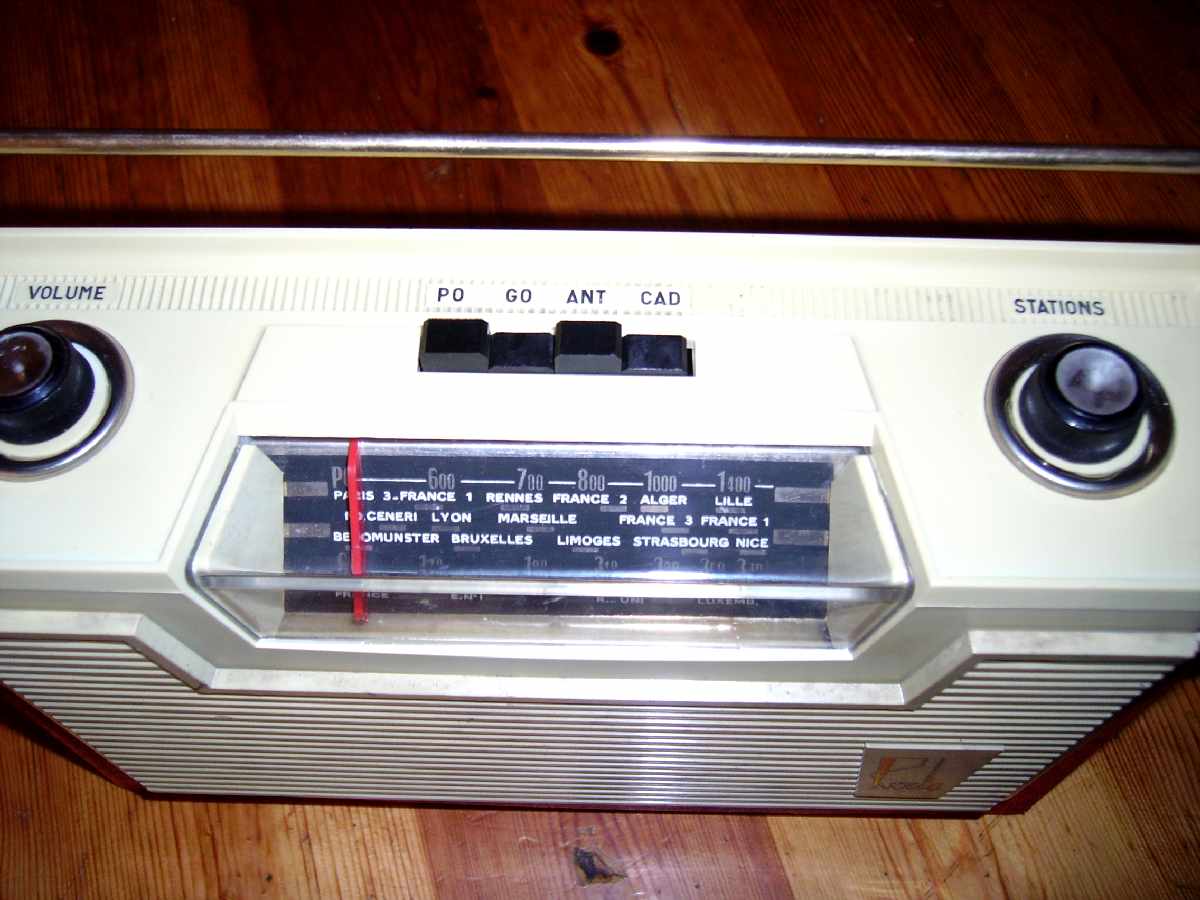

Gammes po/go avec commutation antenne/cadre : il est possible de le faire fonctionner avec une antenne autoradio, la prise est sur le côté.

Appareil à 6 transistors :

Partie HF et MF⇒  3 transistors AF117

Partie BF: 1 OC71 et 2 OC72 en puissance.

Puissance de sortie BF environ 500 mW

Le haut-parleur est un inversé de 12 cm de qualité assez médiocre !

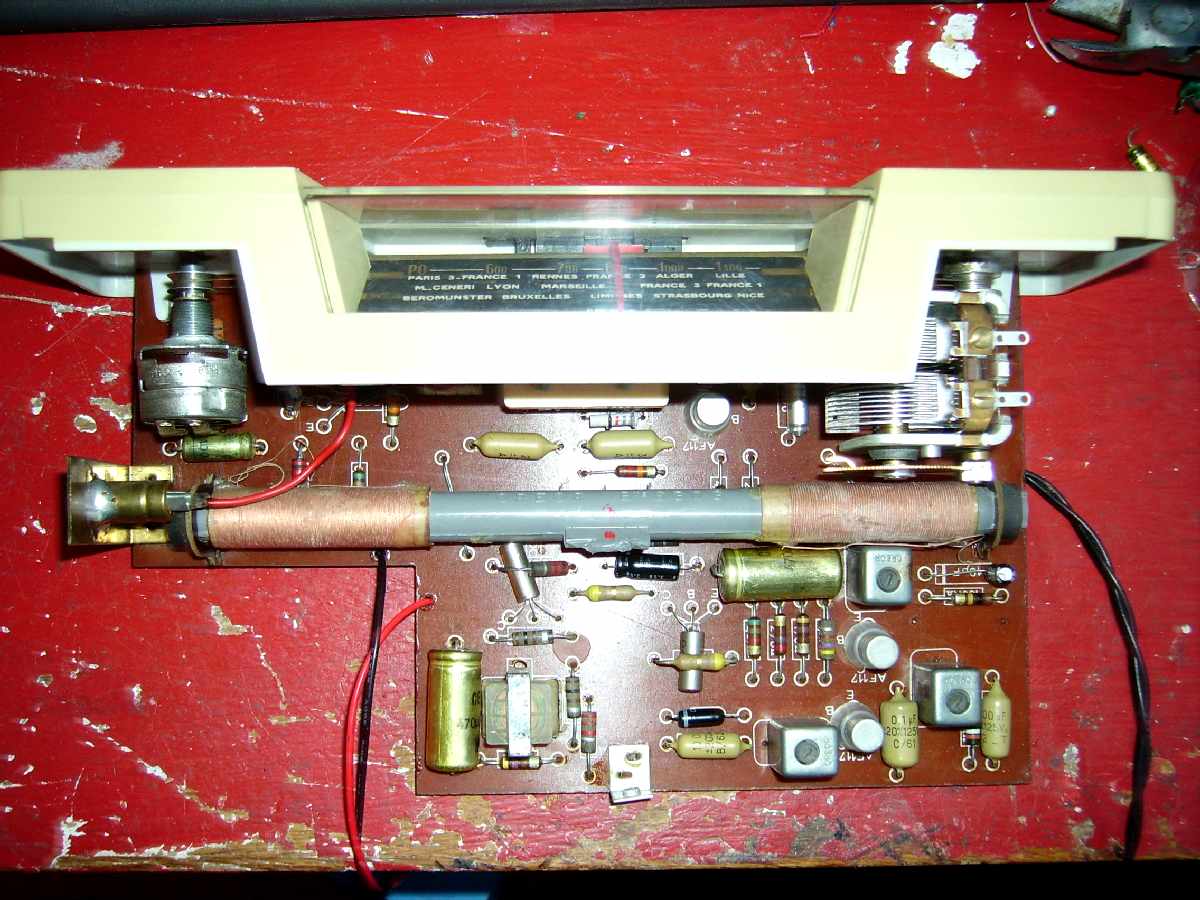

Appareil de bas de gamme fabriqué en série, on remarque aussi que le cadre ferrite avec ses bobinages est directement fixé sur le circuit imprimé.

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

Celui-là aussi quand je l'ai eu il était en piteux état !

Fils de câblage coupés, cassure d'un côté du circuit imprimé, pas de coupleur pile, les plastiques sont un peu jaunis.

Je ne suis pas sur que les boutons soient d'origine.

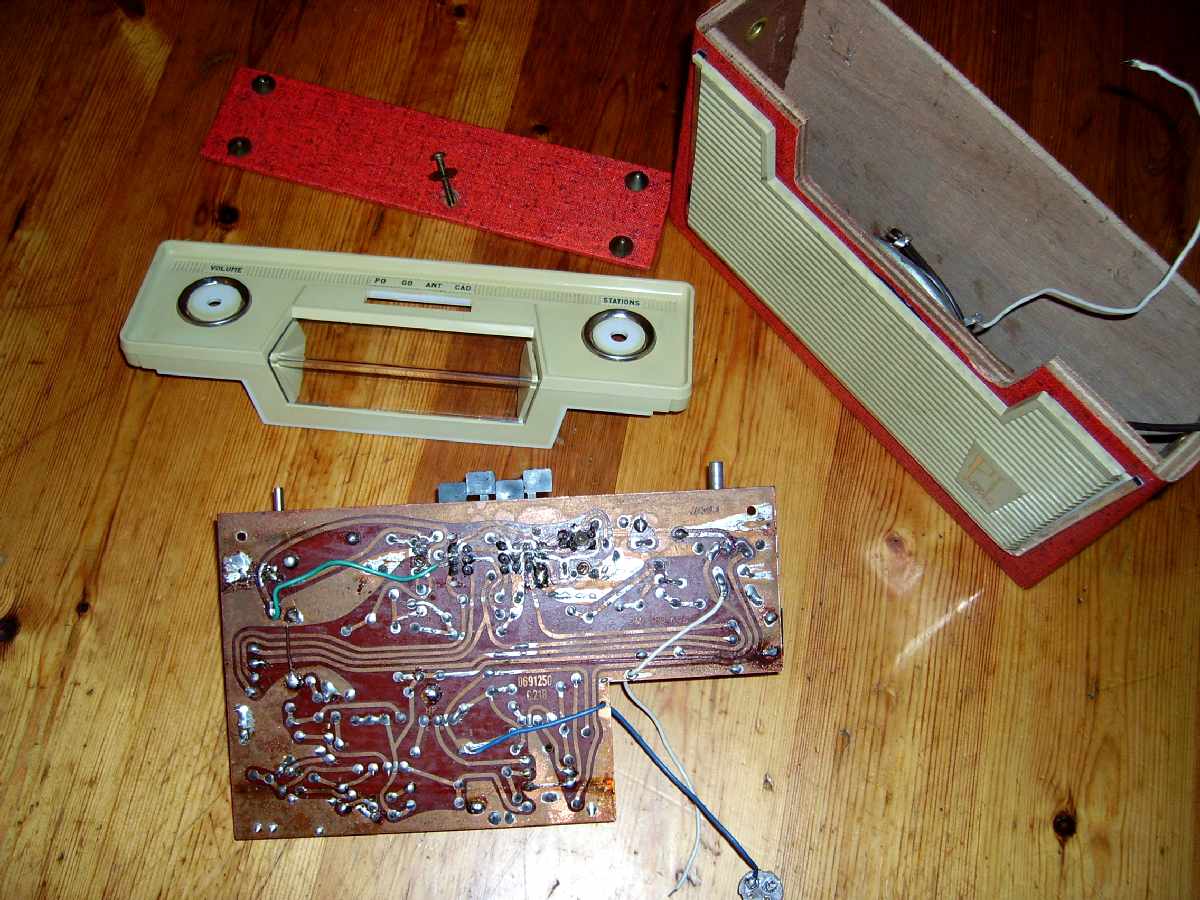

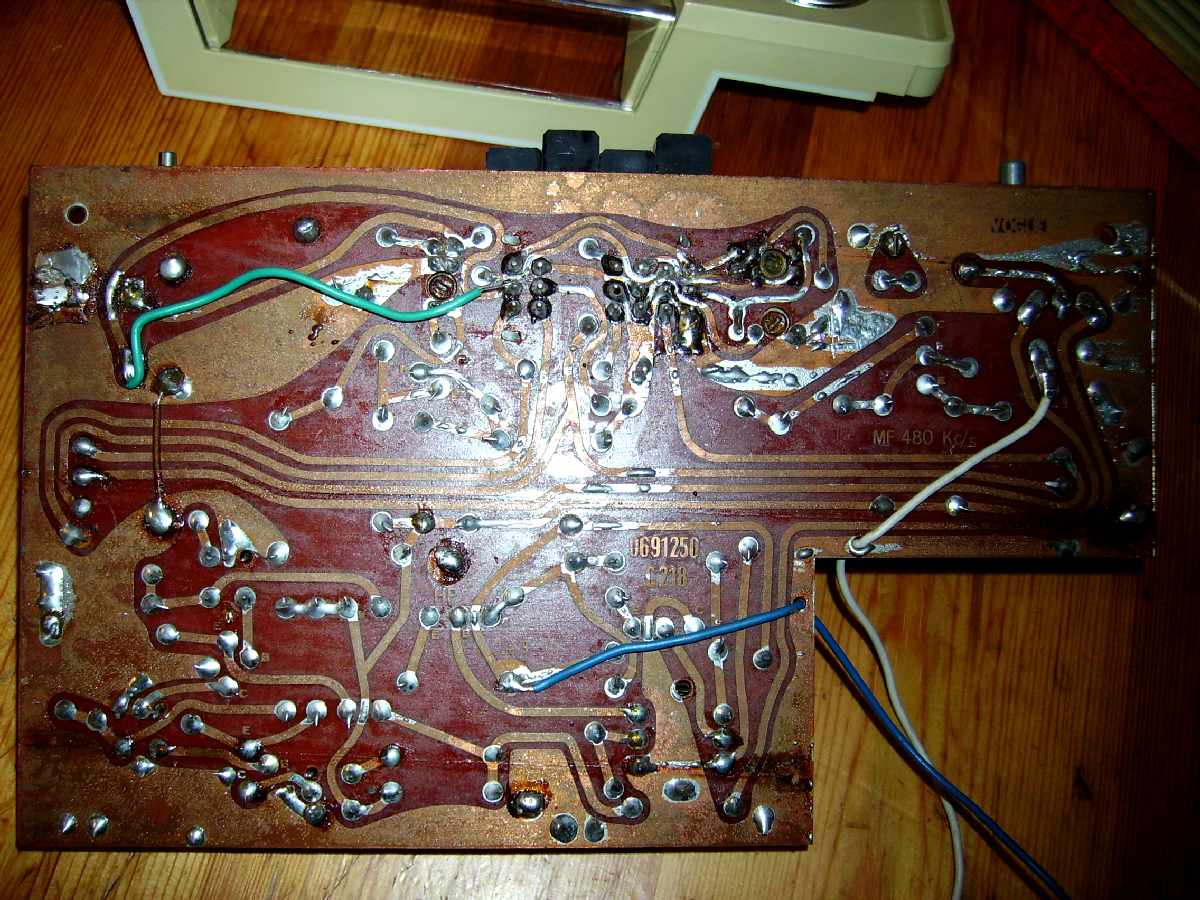

Le circuit imprimé bakélite n'est pas en très bon état, de nombreuses soudures sèches, il y a une cassure sur le côté gauche : un gros fil vert a été rajouté !

Il a été réparé a plusieurs endroits.

On attaque la restauration !

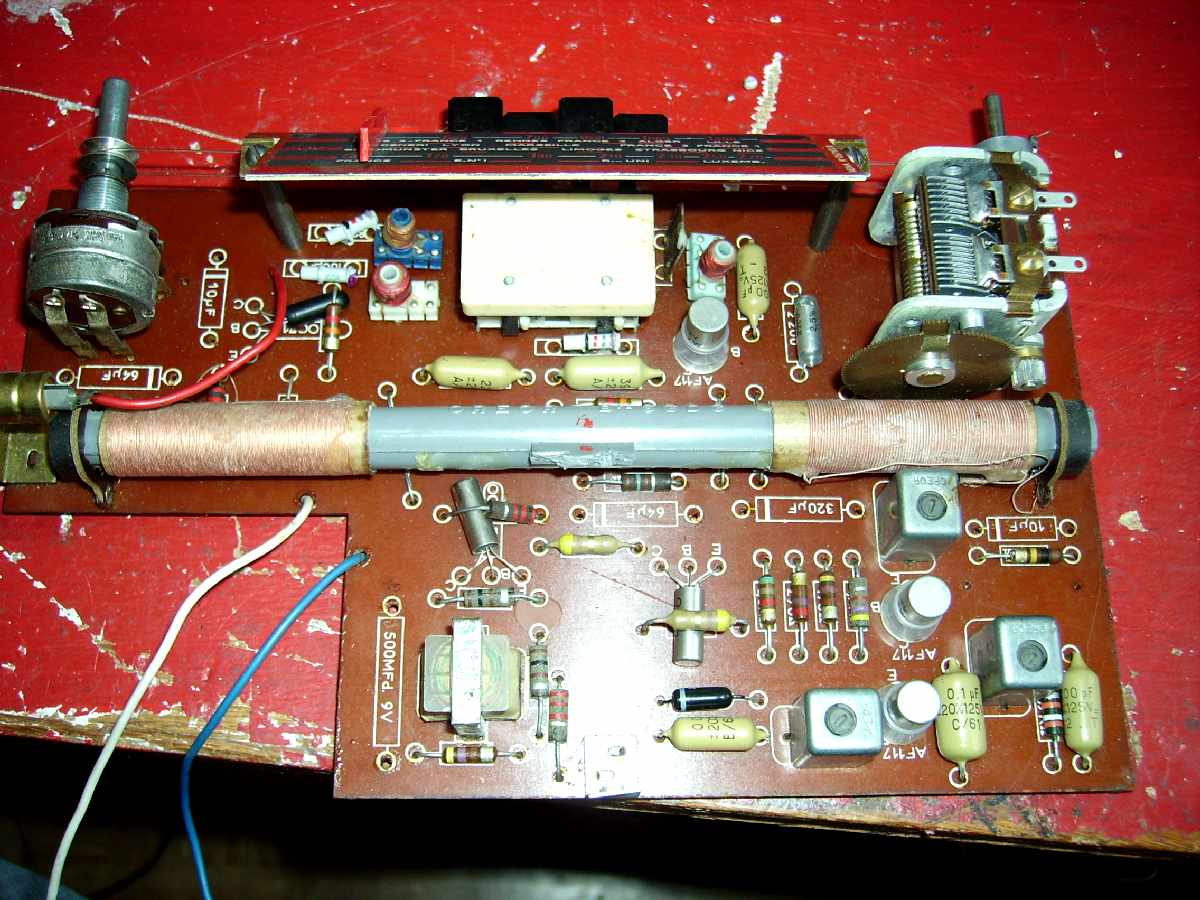

En premier, comme d'habitude, on remplace tous les condensateurs chimiques :

1 de 500µF 10v, 1 de 320µF 16v, 2 de 64µF10v, et 2 de 10µF 10v

Tous les composants sont sérigraphiés sur le côté composant du circuit imprimé, ce qui facilite le repérage une fois les condensateurs dessoudés !

 C'était les premiers circuits imprimés industriels : utilisation de bakélite assez cassante et  tracé des pistes coté cuivre assez médiocre !

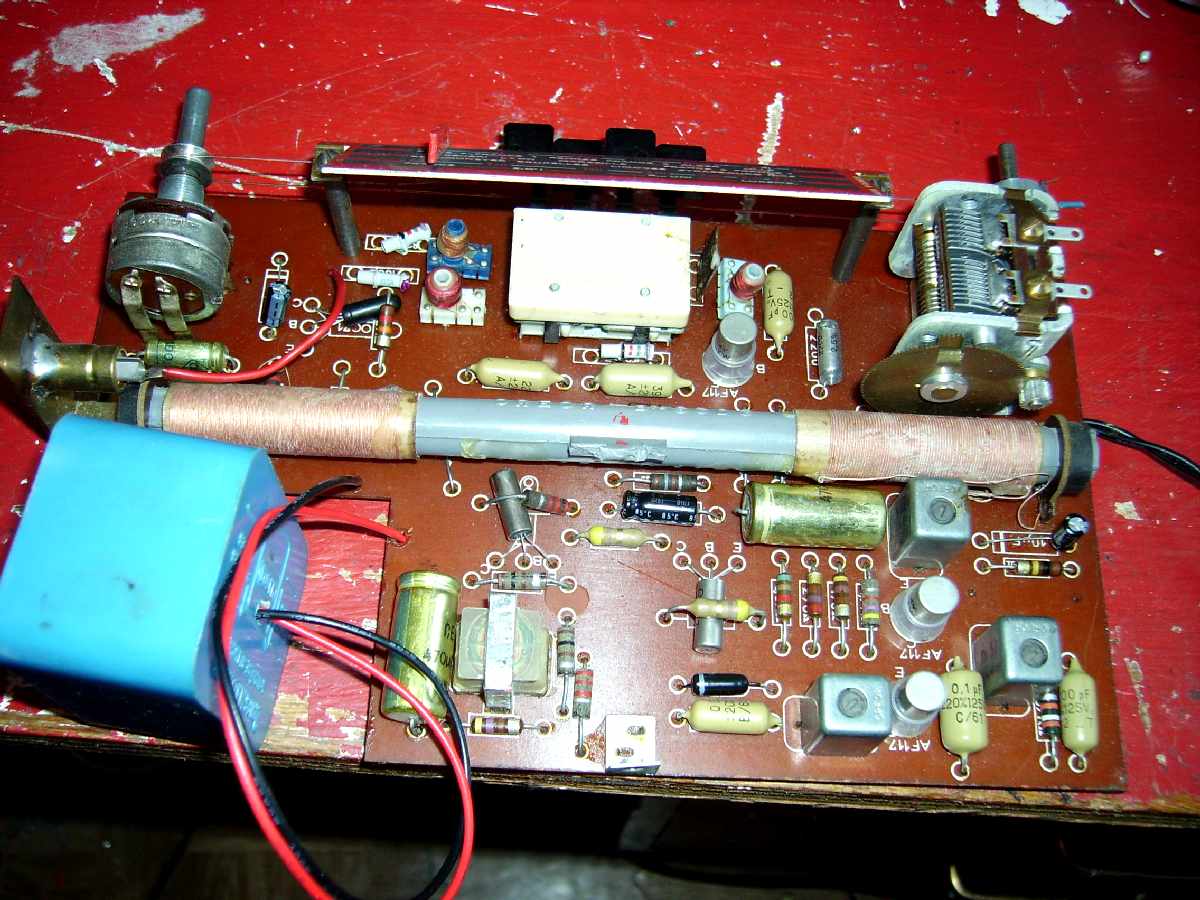

Je refais le câblage: un fil rouge pour le +9v, un fil noir pour le négatif et 2 fils noir torsadés pour le haut-parleur :

J'en profite aussi pour mettre un coupleur de piles récupéré dans un vieux stock, et je soude les fils rouge et noir à l'intérieur !

Après un bon nettoyage, on remonte la façade, il reste plus qu'à rebrancher le haut-parleur :

Premiers essais :

Ça fonctionne !

De nombreux crachements et faux contacts, un bon coup de produit KF dans le potentiomètre et le clavier et ça va mieux !

Pour le clavier ce n'est pas gagné, car il est bien oxydé, il sera difficile de faire mieux sans le changer.( Clavier tout en plastique et avec le temps les glissières prennent du jeu ce qui provoque des mauvais contacts).

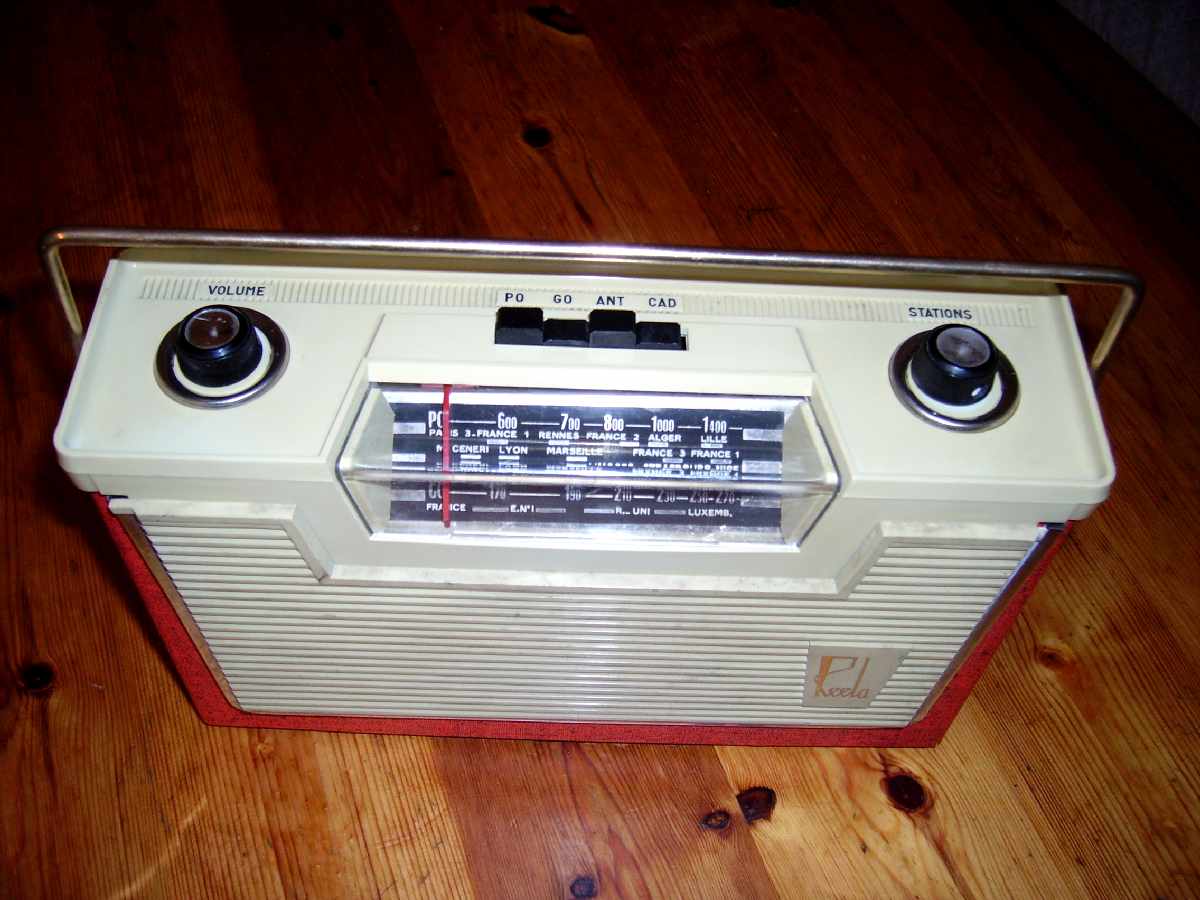

On remonte tout dans le coffret en bois gainé, j'en ai profité pour recaler l'aiguille en face du nom des stations, un peu de colle sur la ficelle et ça bouge plus.

J'ai essayé de nettoyer les plastiques au mieux, mais ils sont encore un peu jaunes (avec le flash cela ne se voit pas !).

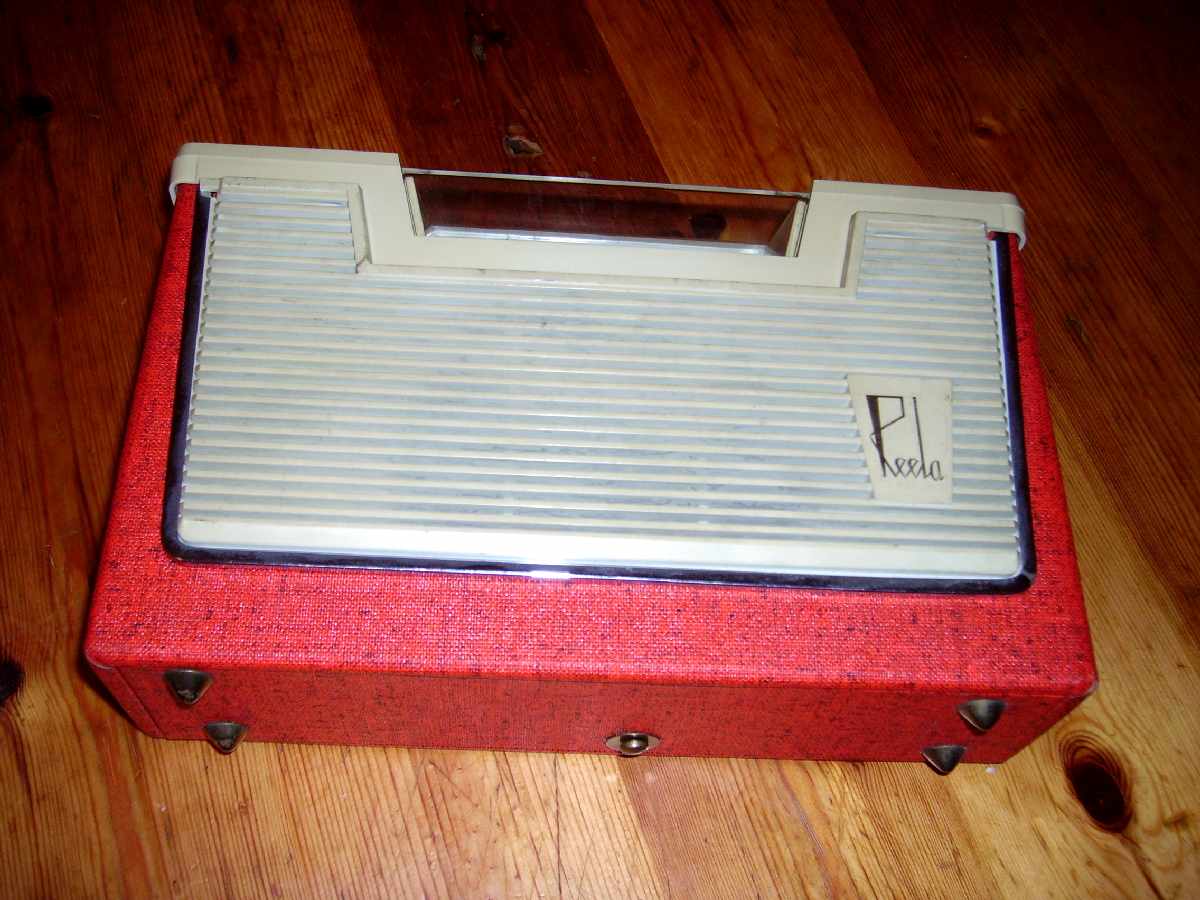

On referme le dessous de l'appareil qui, en même temps, sert de trappe à piles.

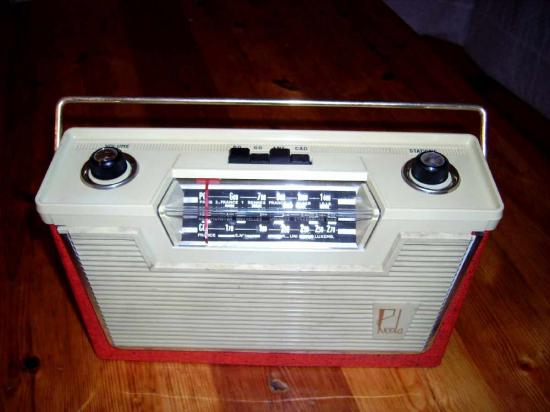

 Un de plus qui va rejoindre les autres sur l'étagère...

À part le clavier qui fait encore quelques faux contacts, il fonctionne à peu près correctement !
