TRANSISTOR PYGMY 605 de 1965
Cela fait quelques temps que j'ai ce poste à l'atelier et il y a quelques mois j'avais réparé sa poignée...puis il était resté de coté!
Je l'ai donc repris aujourd'hui afin de le remettre en état de fonctionnement.
La poignée a donc été recollée avec insertion dans le plastique d'une pièce métallique afin de la renforcer.
C'est un appareil très simple, il date de 1965...

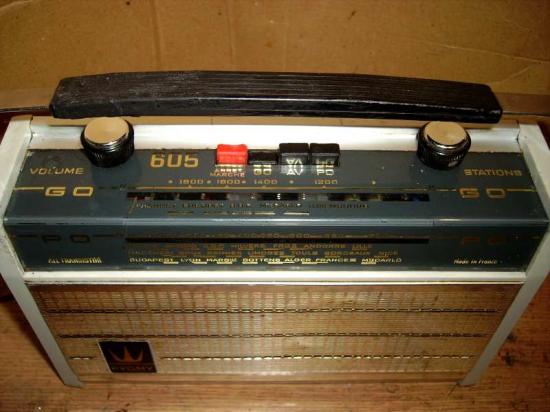

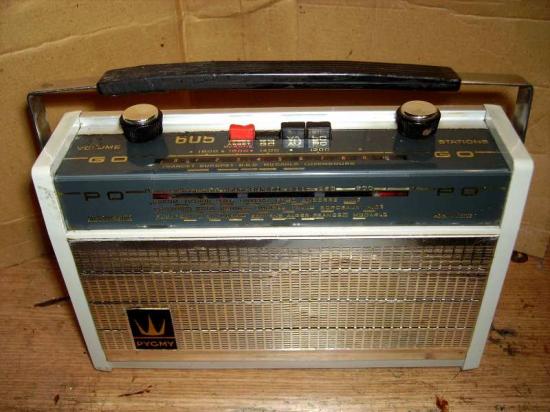

2 gammes PO/GO, prise antenne auto sur le coté, coffret en bois gainé couleur crême et une grille en métal sur le devant

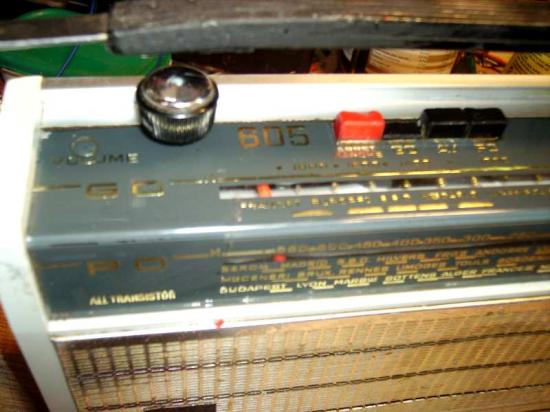

La mise en route se fait par la touche rouge du clavier, a gauche le bouton de volume et à droite le réglage des stations.

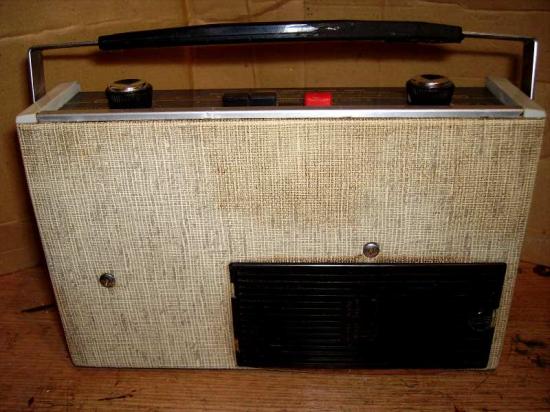

A l'arrière une trappe à piles s'ouvre avec une pièce de monnaie:

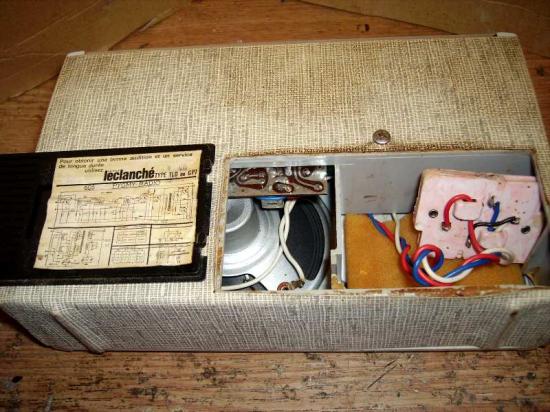

A l'intérieur le coupleur pour 2 piles plates de 4,5volts et imprimé sur le couvercle un "tout petit" schéma de l'appareil...!

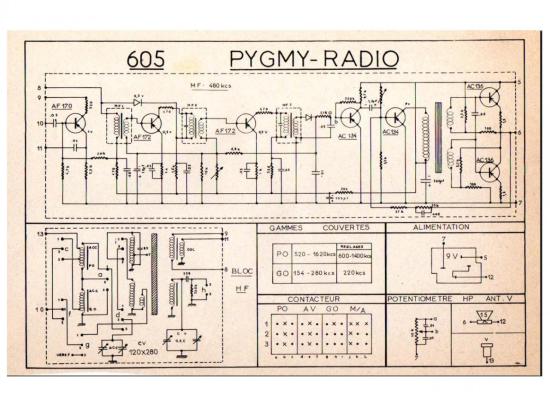

j'ai essayé de l'agrandir sans succès alors j'ai pris "l'original" sur le site "pygmy-radio":
On continue le démontage par l'arrière:

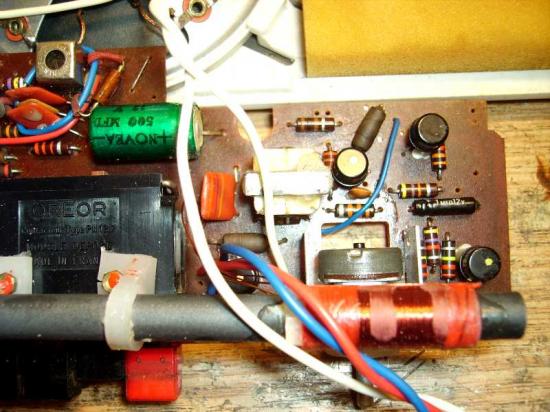

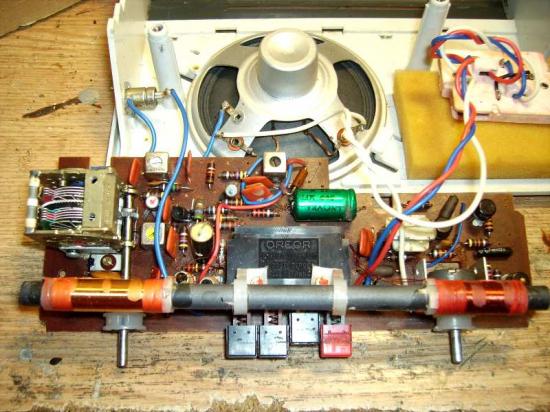

Tout l'espace est occupé par un grand circuit imprimé et le haut-parleur de 12 cm.

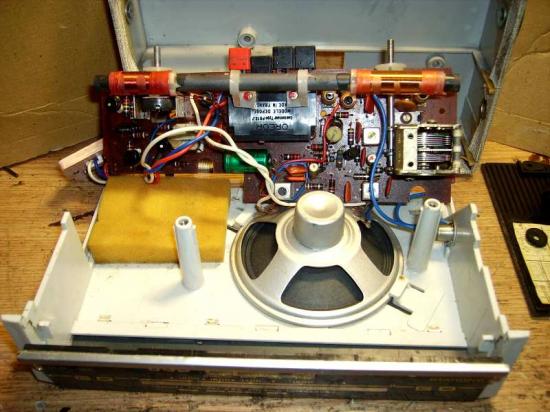

Pour accéder a l'autre coté du circuit il faut déclipser le cadran:
Et voila ...tout est démonté!
Un premier coup d'oeil et je vois que l'entrainement cadran est absent, pas de ficelle, pas d'aiguille et il manque une contre-plaque qui était à l'arrière...Ca commence bien!
Il ne reste que 2 poulies sur chacun des axes!

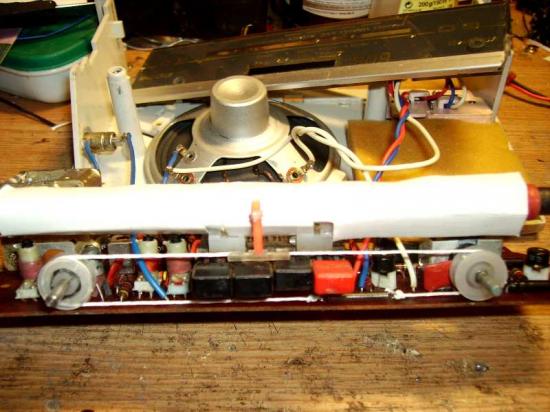

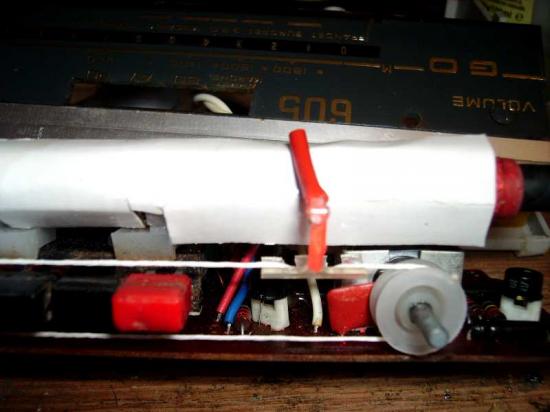

On va donc recréer un entrainement cadran avec une ficelle, un ressort, et une aiguille qu'il va falloir adapter à la forme du cadran:
Après quelques essais ...Ca fonctionne:
J'ai été obligé de coller un bristol blanc sur le support du cadre pour que l'aiguille se déplace correctement.
j'ai "bricolé" une vieille aiguille de poste pour avoir une indication de la position une fois le cadran remonté:

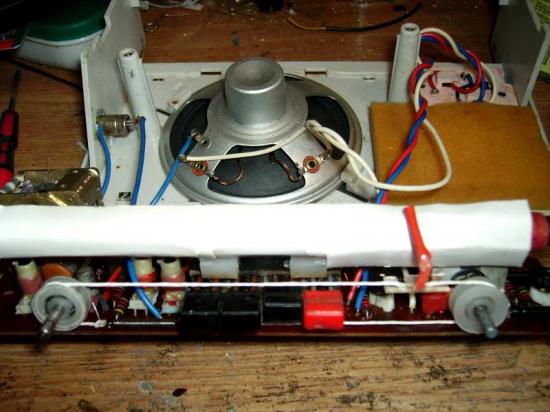

Mon entrainement est opérationnel!
Voyons maintenant le poste...

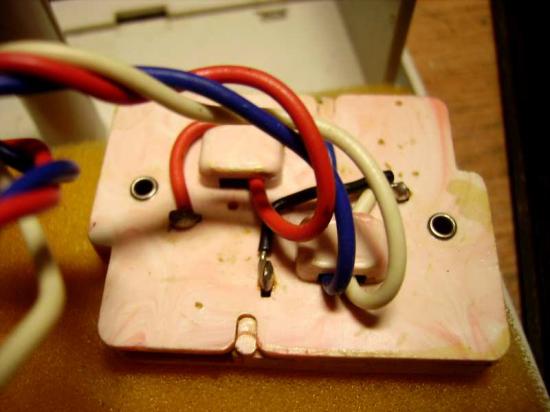

On remarquera que le coupleur piles a 3 fils, car le montage utilise le point milieu des deux piles de 4,5V pour fonctionner:
J'ai mis deux piles et...il fonctionne correctement en PO/GO!
juste quelques crachements dans le potentiomètre vite résolus avec un peu de KF Contact...J'ai toutefois changé le gros condensateur vert de 470µF25v qui parait un peu "SEC"...
Voila le poste fonctionne!...A part l'entrainement cadran il y avais pas grand chose à faire...!
J'ai tout remonté:
Et voila un poste de plus qui fonctionne et qui rejoins les étagères!
