TRANSISTOR OPTALIX TO308

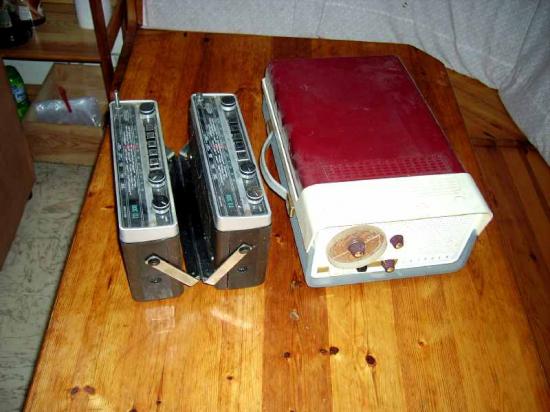

Samedi dernier j'avais trouvé sur un vide grenier en même temps que le combiné radio/phono RADIOLA (voir fiche séparée) deux postes Optalix TO308 chez 2 vendeurs différents!

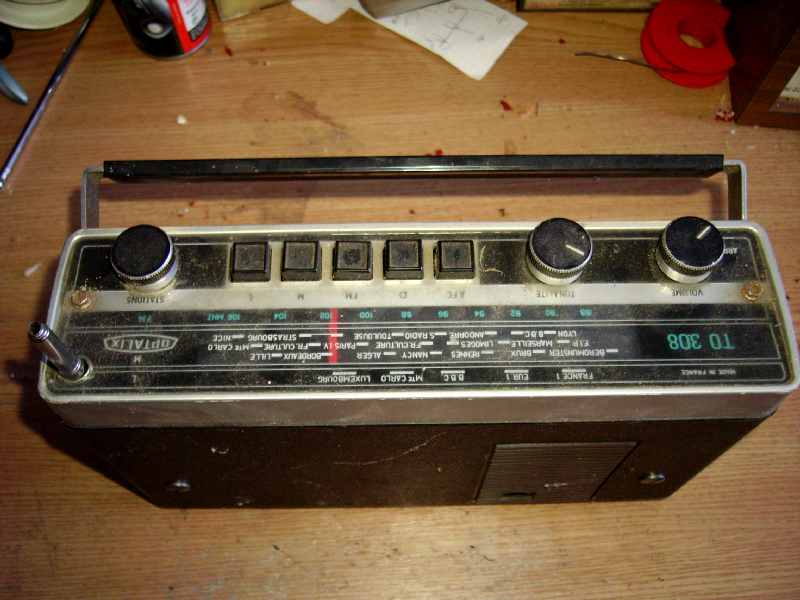

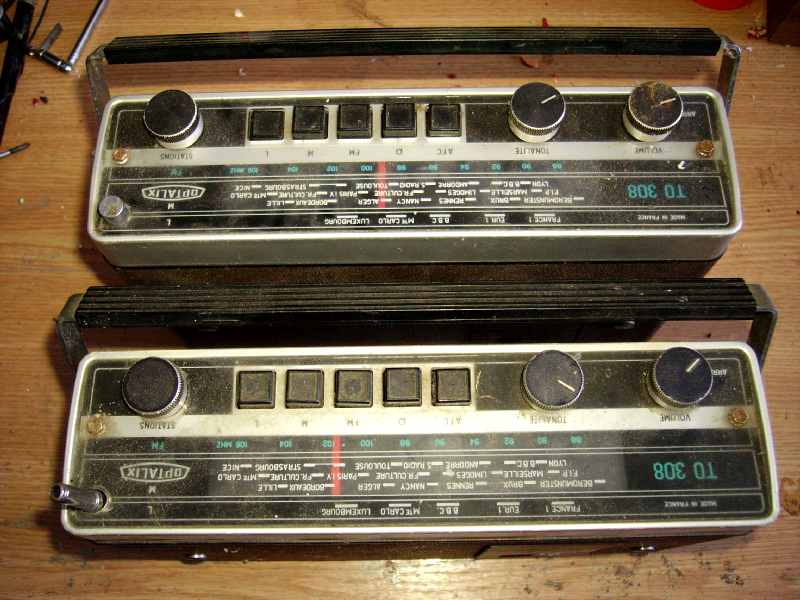

Ils n'étaient pas en très bon état et j'ai pu les négocier à 2 Euros chacun, on va voir si avec les deux postes on peux arriver à en faire fonctionner au moins un!Volila les deux postes : on voit bien qu'ils sont pas très frais!

Extérieur très sale, beaucoup de traces de rouille dues à des piles qui ont coulées dans les deux postes...Un poste a l'antenne cassée, l'autre a la poignée qui ne tiens que d'un coté...

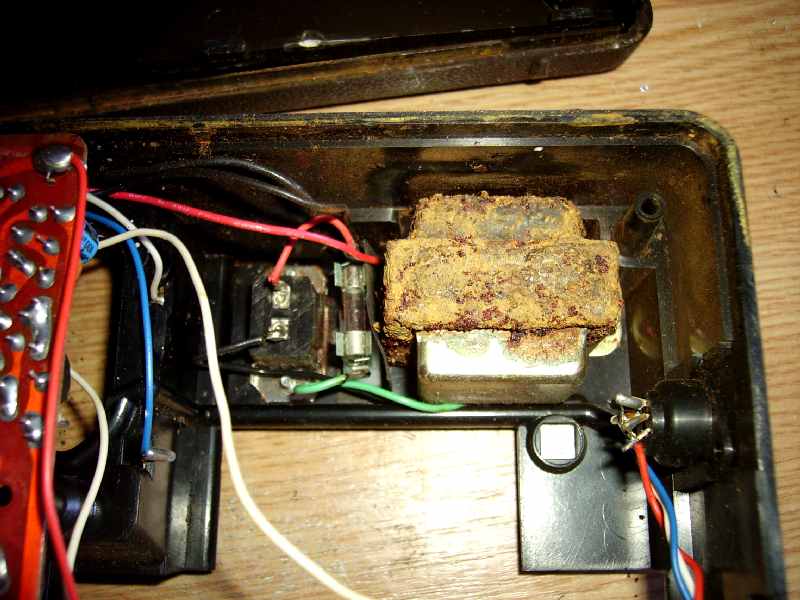

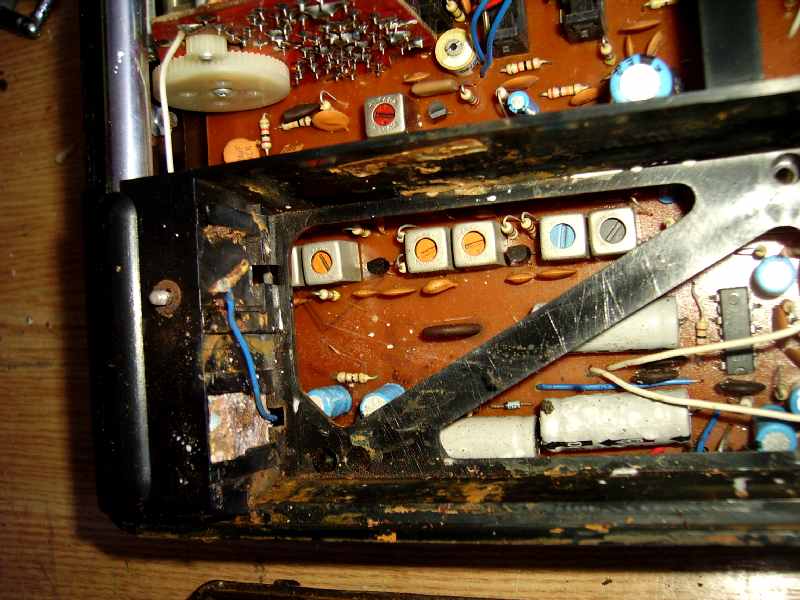

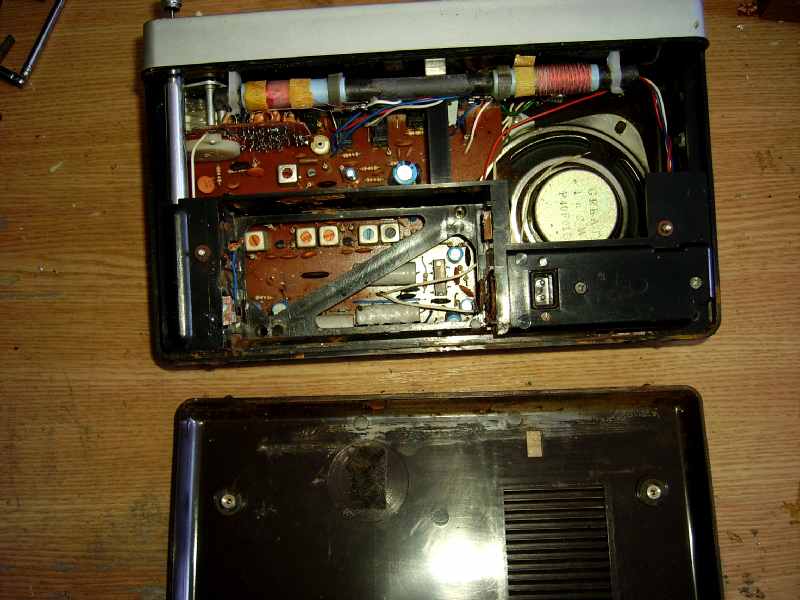

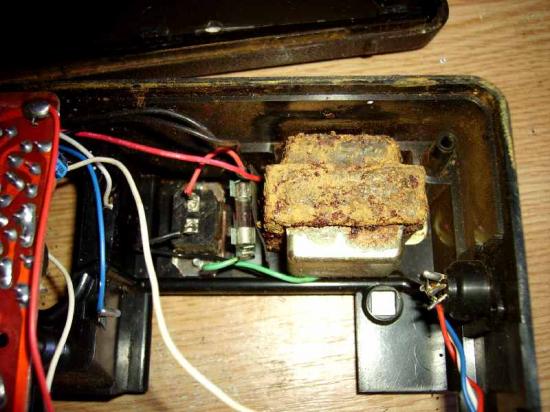

On ouvre le premier poste et ....c'est pas beau!....les piles ont coulées dans toute la partie basse, sur le circuit imprimé, le transfo, et le coupleur piles est complètement bouffé par l'oxydation:Le transfo d'alim est devenu un bloc de rouille!

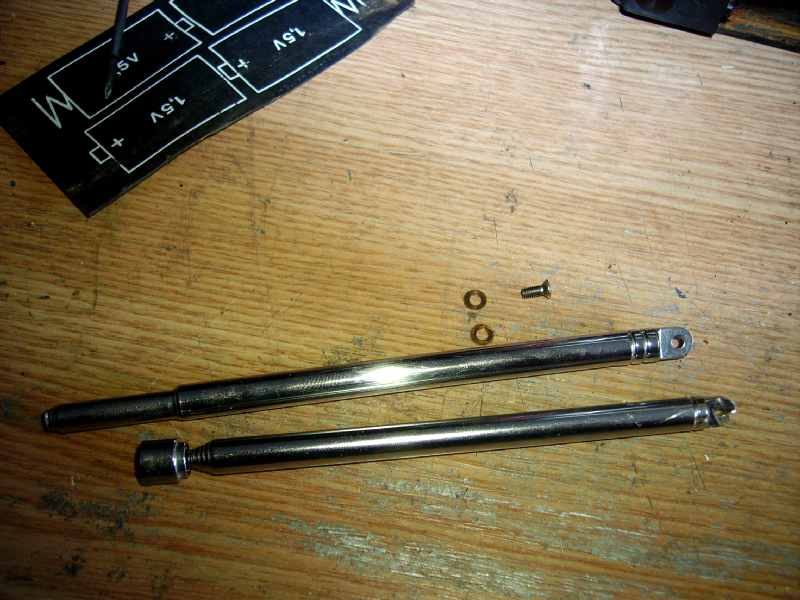

Bon l'antenne télescopique est bonne: c'est toujours ça!...Restons optimiste, on ouvre le second poste:

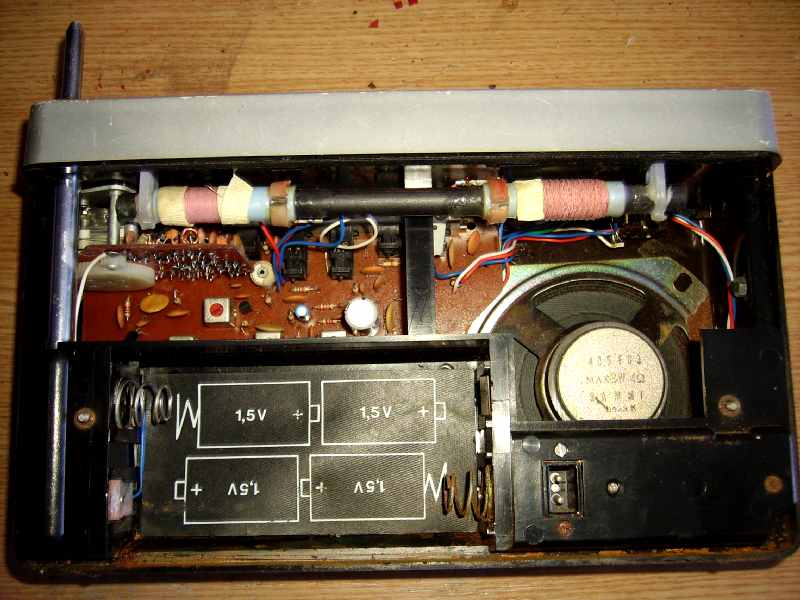

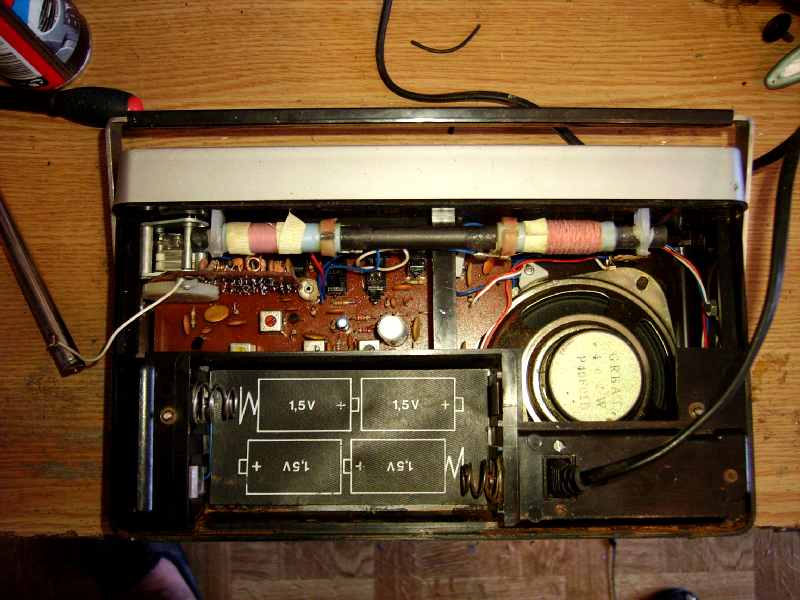

Beaucoup moins d'oxydation dans celui-ci ...OUF..!

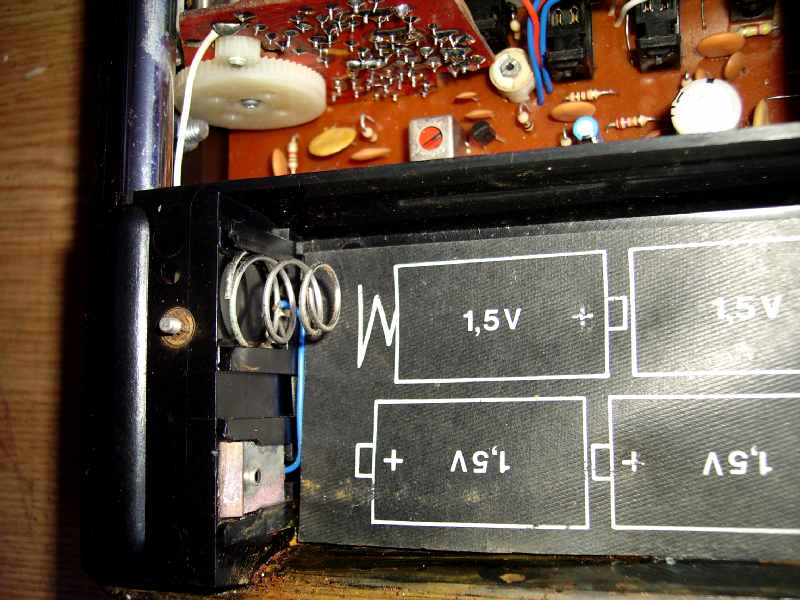

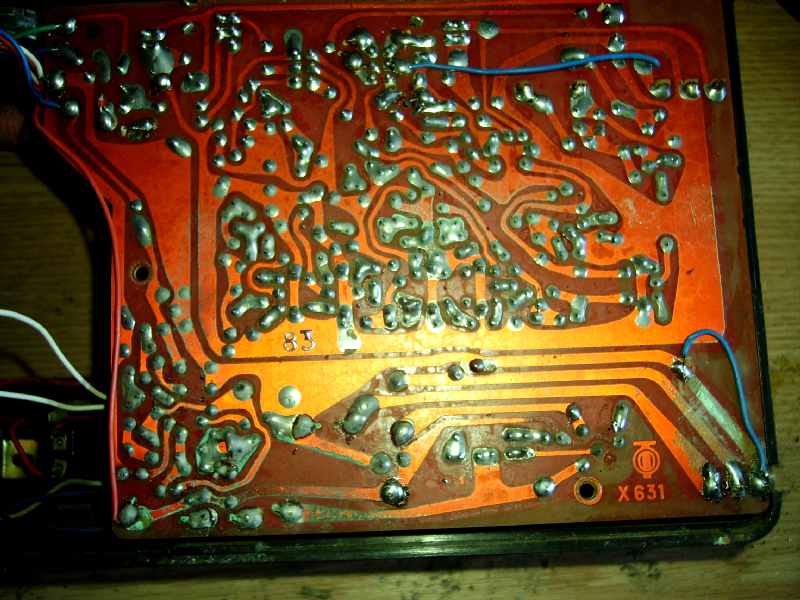

Le coupleur piles est dans un état ...disons acceptable ...Le circuit imprimé est un peu oxydé ...2 ou 3 pistes a refaire!Un bout de fil bleu a déjà été rajouté par un bricoleur...!...On va suivre les pistes et tout nettoyer...

Je pense que la restauration va partir de ce chassis et je prendrais les pièces défectueuses sur l'autre.

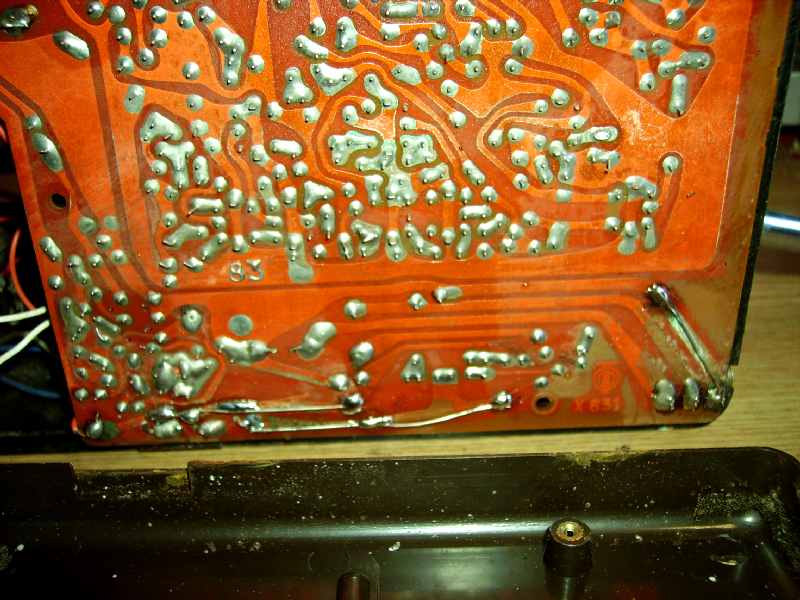

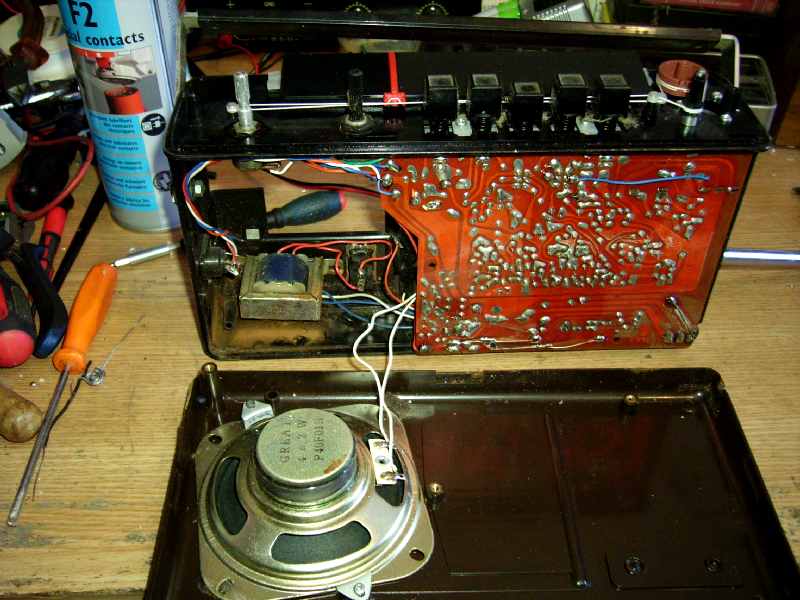

J'ai doublé avec un fil de cuivre étamé les pistes de circuit imprimé qui me paraissaient défectueuses et bien nettoyé le reste...Une couche de vernis incolore pour éviter le retour de l'oxydation...Je ressoude le haut-parleur et je fais un essai sur mon alimentation stabilisée: Le haut-parleur fait un bruit de ferraille pas possible!...

Bon ça va! je démonte l'autre, il parait en meilleur état, je le met à la place!...Ca va beaucoup mieux, un coup de produit nettoyant dans les potentiomètres et le clavier, et le poste fonctionne!

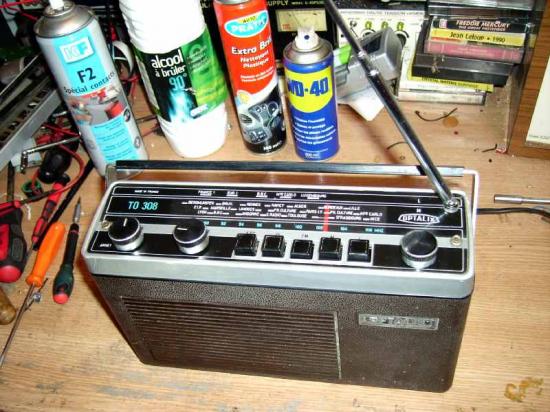

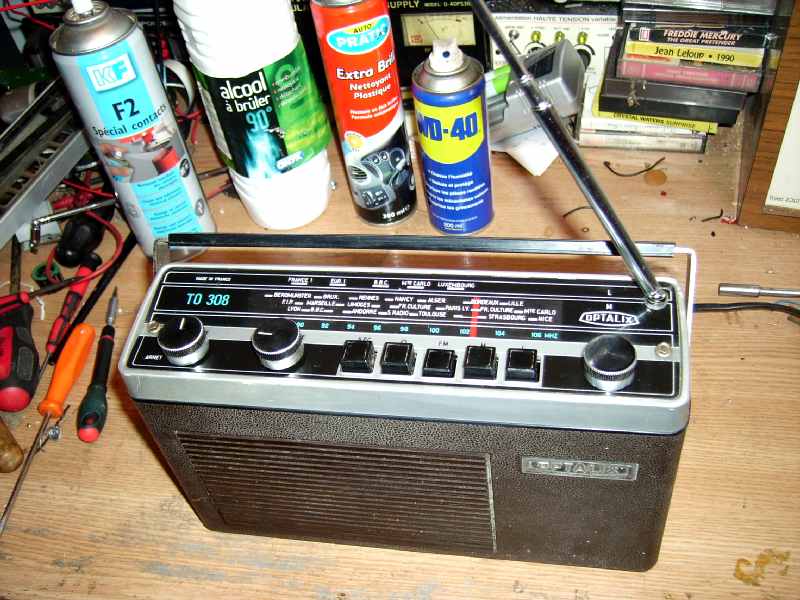

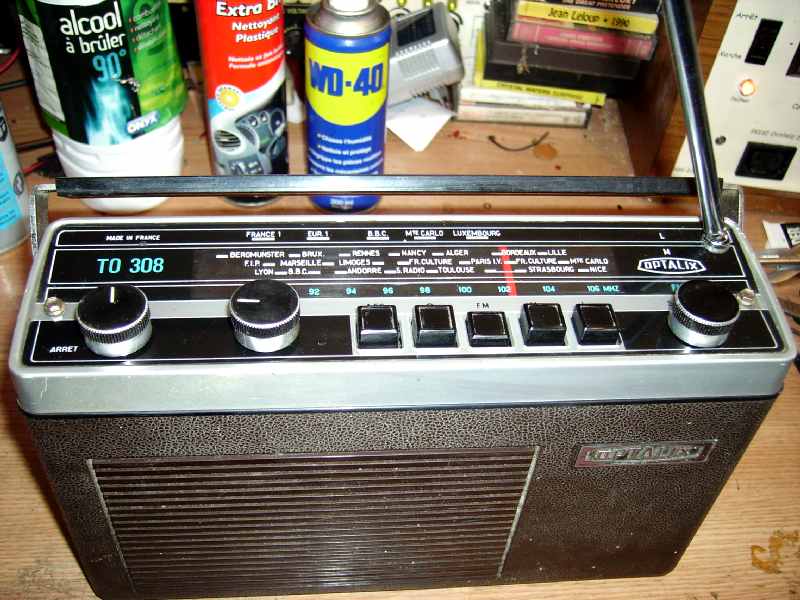

Reste à changer l'antenne:J'ai pas pu démonter la base de l'antenne (trop oxydée) alors j'ai démonté l'articulation à l'endroit où elle s'oriente, reste juste a remettre la vis sur l'embase de l'autre.Je refixe la poignée, je remonte le poste et je vais faire un essai sur secteur...Mais c'est quoi cette prise de ouf ????....En cherchant dans mon bazar, j'ai trouvé un cordon de mange-disque qui rentre presque...On retaille un peu au cutter et c'est bon!....Le poste fonctionne sur secteur...Le fait de brancher le cordon débranche les piles ...Si...Si...j'ai vérifié...!...Je remonte l'antenne ...Après un bon nettoyage de toutes les parties plastiques ...C'est pas parfait mais il a une autre allure.

Il fonctionne impec sur les 3 gammes PO/GO/FM on a une touche AFC en FM et aussi une commutation PU/magnéto ; c'est le grand luxe...!

Toute la Doc du poste est disponible sur l'excellent site DOCTSF de J.M Bourque:

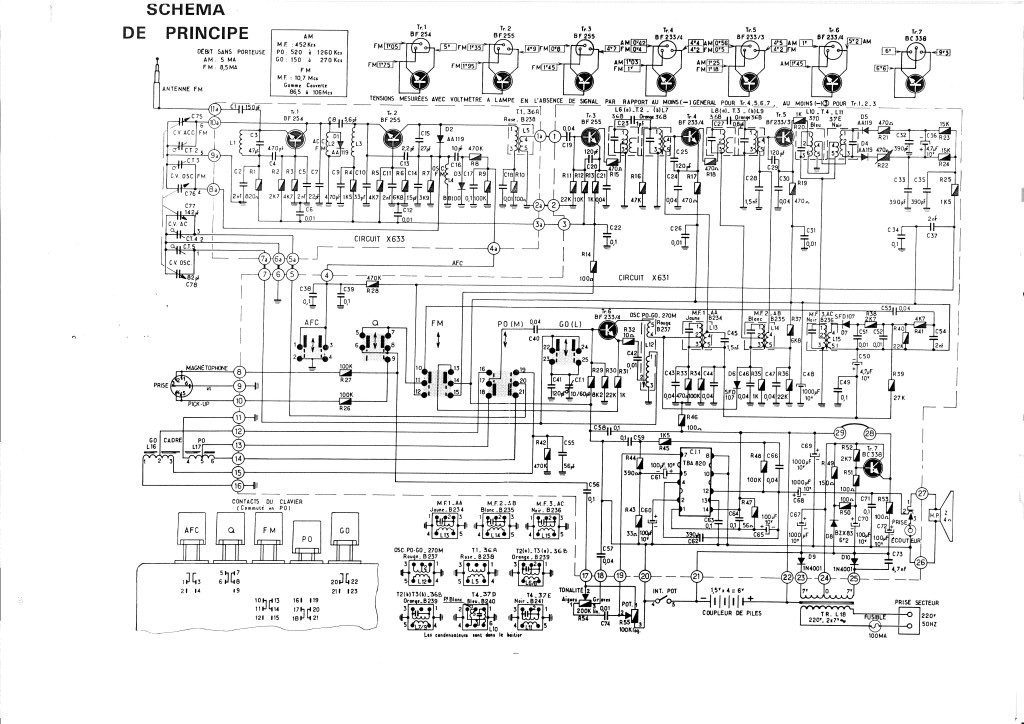

voici le schéma de l'appareil:

Je rappelle également les caractéristiques principales de l'appareil:

L'optalix TO308 était fabriqué en France dans les usines d'Amiens en 1976, c'était un des "haut de gamme" de la marque.

3 Gammes PO/GO/FM/AFC + prise PU/Magnéto.

Alim 4 piles R20 ou secteur 220V.

4 transistors silicium + circuit intégré BF + tête FM.

Existait en différentes couleurs: celui-ci est de couleur "CHOCOLAT"...!

Ce poste est assez sensible, la réception FM est bonne, très stable avec la touche AFC, seul reproche: le haut-parleur de 12 cm de qualité assez médiocre donne une tonalité un peu aigue...(manque de basses)

Dommage aussi que ces appareils aient les piles juste au dessus du circuit imprimé et cela sans protection particulière, car si on oublie un jeu de piles à l'intérieur c'est la catastrophe!

Un de plus qui rentre dans la collection, pour ceux qui sont interessés il me reste le cadran, les boutons, la poignée et le chassis de l'autre poste...!

Date de dernière mise à jour : 05/07/2021

Commentaires

- 1. Jacques Le 07/05/2021
Bonjour. J'ai récupéré un TO-308 en mauvais état. Très sale, plus de cordon 220V et antenne cassée. Par contre intérieurement il est intacte. Si ça intéresse quelqu'un pour pièces. Je peux envoyer des photos. Vue les frais de port le mieux serai de venir me prendre. J'habite vers le Havre. A donner.
- - radio-man64Le 09/05/2021
  bjr, j'ai mis votre proposition sur un forum spécialisé et vous transmettrais les réponses éventuelles! cdt
- 2. lcenet Le 08/02/2021
Bonjour, je possède cette radio Optalix TO308. En parfait état de marche, sauf le potentiomètre de contrôle du volume son. Selon le plan il s'agit d'un 100 kohm avec inter.
Je n'arrive pas à trouver ce modèle. Avez vous une source d'approvisionnement? Merci.
- - radio-man64Le 12/02/2021
  bjr, peut-être celui-là: https://www.ebay.fr/itm/100-K-ohm-Potentiometre-Pot-100-K-ohm-Log-axe-6-avec-interrupteur-P-N126/313260812015?hash=item48efcca6ef:g:ljAAAOSwdLJfiGjh cdt domi
- 3. Bruno Le 06/07/2020
Bonjour,

Je possède 2 TO308 acheté sur Ebay.
Le premier acheté était en bon état mais au bout de quelques minutes d'utilisation,en FM le son disparait peu a peu.
Il me faut l'arreter un moment puis le remettre en route pour recevoir à nouveau la FM.
J'ai changer tous les condensateur de ce poste mais cela n'a pas suffit. Avez vous rencontré ce problème sur ce poste ou d'autre radios similaires.
Cordialement
- - radio-man64Le 07/07/2020
  bjr, la plupart des pannes sur cet appareil sont provoquées par des mauvais contacts du clavier à touches!
- 4. Patrice Le 15/10/2019
metci pour cet article.
Ce TO 308 à fait mon bonheur quand j'étais étudiant il y a 35 ans.
J'adorais le son de bonne qualité à l'époque.
Du coup je m'en suis racheté un il y a pas longtemps sur eBay.
Il a parfaitement fonctionné jusqu'à cet été car maintenant je n'ai plus rien.
Je l'alimente sur le secteur mais on voit bien qu'il n'y a plus d'alimentation.
Pourtant le fusible est OK et je mesure du 10v à l'entrée de la carte.
Peut-être un bête pb de condensateur qui a pété.
Quelqu'un saurait il me dépanner ?

Merci.
- - radio-man64Le 16/10/2019
  bjr, voir la commutation piles/secteur dans la prise, l'interrupteur du poste, fil débranché, coupure de circuit imprimé...etc cdt domi
- 5. cartier Le 18/04/2017
Bonjour et merci pour cet article très interessant.Ce petit poste fait bien son travail, sauf effectivement un manque de graves.
Pour le HP, apparemment 4 ohms de 12cm, avez vous une référence de remplacement, pour mettre un modèle plus....hifi, large bande?
Merci
- - radio-man64Le 19/04/2017
  bjr, la place est trop réduite dans l'appareil pour y monter un haut-parleur plus performant! Si vous cherchez un poste a transistor avec un son de bonne qualité il faut se tourner vers les postes Allemands: Grundig, telefunken, saba, nordmende...etc cdlt domi
- 6. jacquart jn Le 19/05/2016
bonjour
je viens d'imprimer le schema effectivement c'a n'a pas l'air tres complique quand on l'a sous les yeux.
je te remercie beaucoup .bonne journee
JN
- 7. jacquart jean noel Le 18/05/2016
j'ai un TO308 le fil qui entraine la recherche des stations a casse. je l'ai repare mais ne sais plus comment le remonter.peut etre une photo vue de dessus pourrait m'aider.merci
- - radio-man64Le 18/05/2016
  bjr, j'ai preté à un ami le TO308 que j'avais réparé ! cet entrainement cadran n'est pas bien compliqué: voici le schéma pris dans la doc technique: https://onedrive.live.com/redir?resid=CAD5929B900A1FA7!104&authkey=!AAuIFR4nfgvhFPc&ithint=folder%2cjpg (copier-coller ce lien dans votre navigateur) cdlt domi64
- 8. LEOTY Le 28/08/2014
Bonjour,
Je recherche un cadre ferrite avec bobinage PO. GO. et un condensateur variable d'environ 300 pf.
Si vous aviez cela , je suis preneur.
Cordialement.
Philippe.
- - radio-man64Le 30/08/2014
  Bjr, Le TO308 de l'article a fait la pièce détachée et le bonheur d'autres amateurs depuis longtemps! Cdlt Domi64
- 9. Sylvain Le 19/11/2013
Bonjour!
Premièrement je voulais te remercier pour ce site et plus particulièrement cette page qui m'a beaucoup apporté!
J'ai fait l'acquisition d'un TO 308 acheté sur leboncoin (30€...)
A première vue la radio était dans un bon état mais en manipulant les 5 touches de sélection des modes GO/PO...soit les touches étaient déjà enfoncées soit elles restent enfoncées lorsque j'appuie dessus.
Pourrais-tu me donner un conseil pour débloquer ces touches stp? Utilisation d'un dégrippant ou autre?
Merci pour ton aide !
Sylvain
- - radio-man64Le 19/11/2013
  Bsoir, Pour dégripper un clavier, c'est KF Contact ou bien graisse silicone en bombe...mais faut voir si les contacts sont pas endommagés? Il me reste le clavier du TO308 qui m'a servi de "pieces détachées", il est en bon état mais faudrais le dessouder du circuit imprimé! A voir! Cdlt Domi64
- 10. verhulst Le 06/03/2013
BONJOUR mon ami domi .j'avais deja regardé ton sauvetage ,avant de faire le mien (mais sans fm) .je cherche tous les optalix ,la gamme et enorme ,et les gens de chez nous sont fous sur les prix §§§§ .(pour anecdote amiens et pas tres loin de chez moi ). si tu as encore l'autre epave ,je suis a la recherche des calles en plastique transparent qui bloquent les touches clavier sur le commutateur, juste les petites demi-calles deux par touches. sinon pas grave . tres belle remise en etat mon pote .a bientot jp .
- - radio-man64Le 06/03/2013
  bjr Jp Pour les cales en plastique c'est bon ! Il y en a 2 par touche et 5 touches j'en ai donc 10 à ta disposition si tu veux autre chose dis le avant que je jette l'épave! cdlt Domi64
- 11. James Butters Le 11/02/2013
Bonjour!

I have only one French radio in my collection but I am very fond of it. My TED Saint Germain was manufactured in France in 1962 by Technique et Decoration (TED). http://www.jamesbutters.com/tedsaintgermain.htm
- 12. TRONCY Le 29/08/2012
J'ai récupéré un TO308 dans une déchèterie. Le seul problème est qu'il faut changer le potentiomètre de volume qui n'a pas des dimensions très courantes.
Serez vous à Bonneval le 8 septembre 2012 ?
Je serai injoignable du 30/8 au 6/9.
Merci d'avance
Robert Troncy
- - radio-man64Le 29/08/2012
  Bonjour, je veux bien ceder les pièces qui me restent du second poste sans garantie evidemment n'ayant pu le tester! J'ai donc la facade, les boutons, les potentiomètres, la face arrière (la face avant et le HP sont HS), les prises, le transfo est bon mais très oxydé, reste aussi le circuit complet uniquement pour recuperer les pièces: clavier, tete FM cadre avec bobinages: tout ca sans aucune garantie de fonctionnement! Prix demandé: uniquement les frais de port...! Je ne serais pas à Bonneval le 8/09..! Cdlt Domi64
