Transistor La voix de son maitre

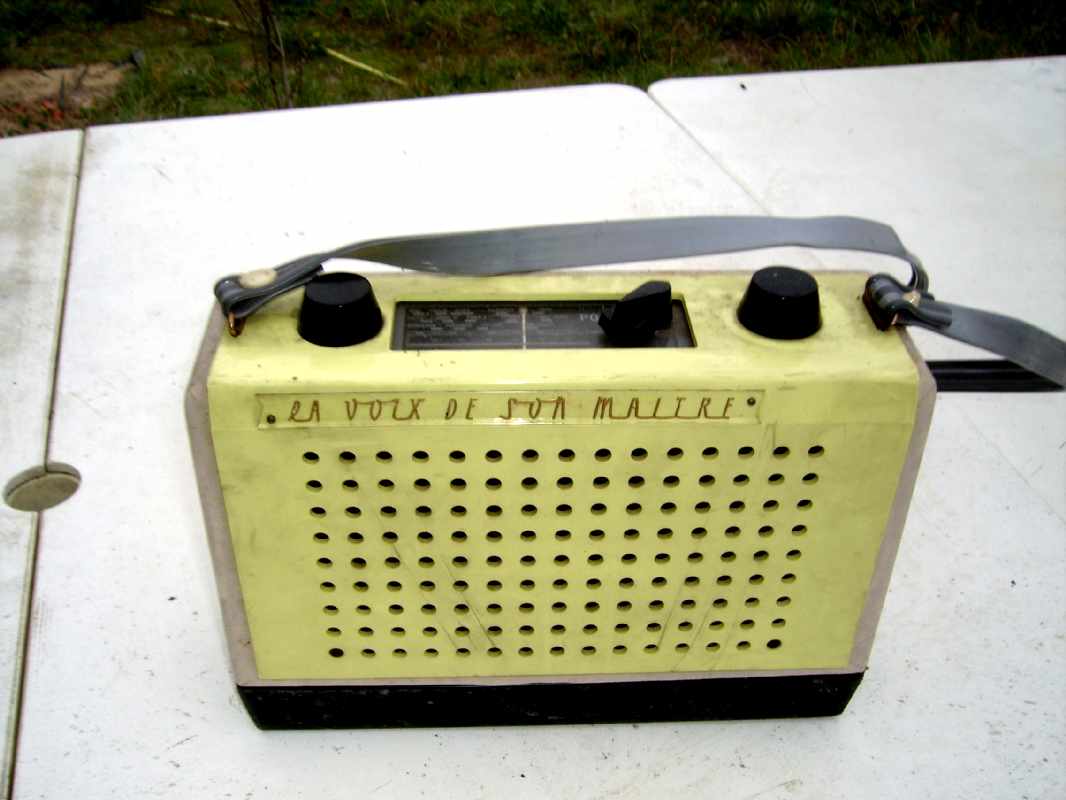

J'ai trouvé ce poste dans un vide-grenier:
Sur le moment je l'ai trouvé assez moche et j'ai juste demandé au vendeur combien il en voulait (10€) et ...j'en suis resté là...!
A la fin de l'après midi alors que tout le monde pliait bagage je repasse devant le stand et ...le poste était toujours là!...
Le vendeur s'adresse à moi et me dit: Il vous interesse toujours? Pour 1 euro il est a vous!...
C'est comme ça que je suis reparti avec cet engin en bandoulière.

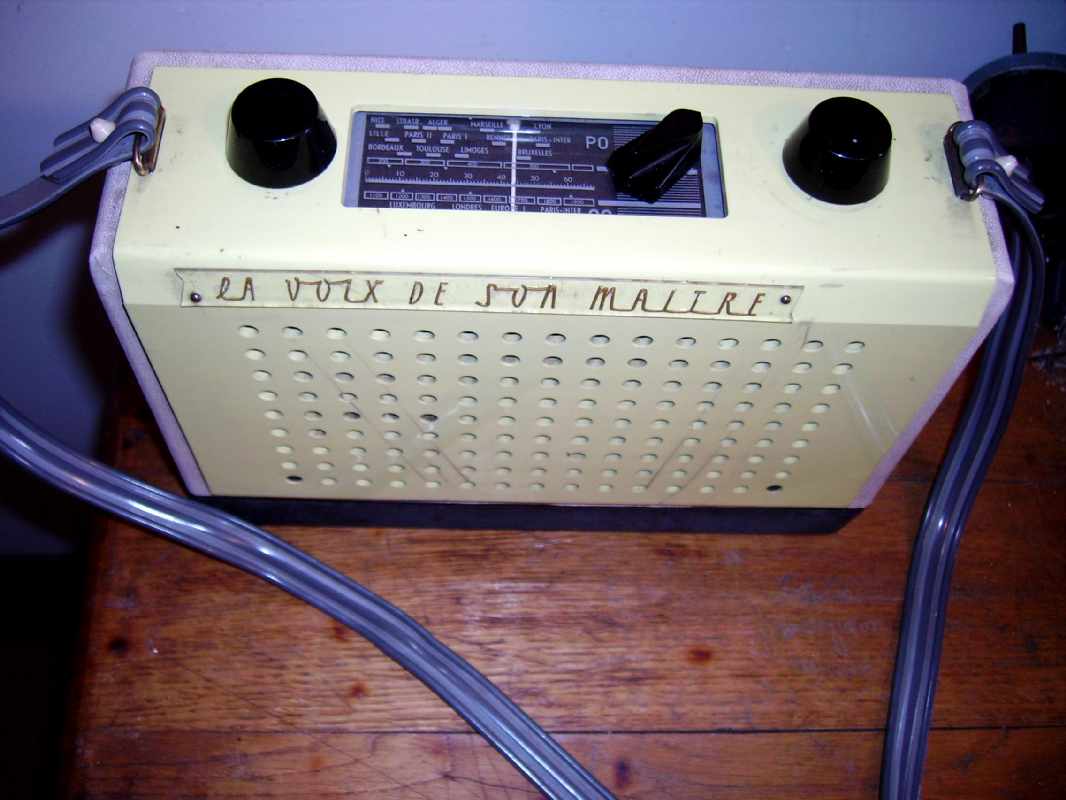

Après un bon nettoyage il était déjà plus présentable:
C'est un appareil très simple: Réglage volume à gauche, réglage des stations à droite.
Un curieux bouton situé sur un coté du cadran commute PO/GO.

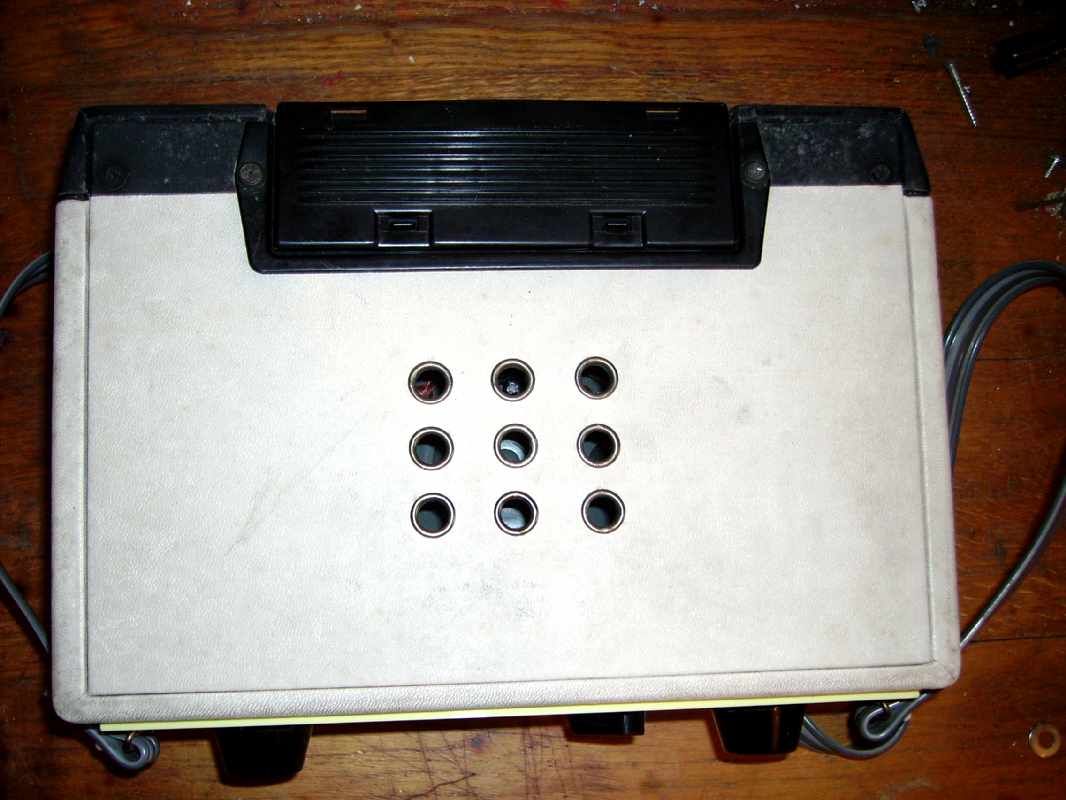

A l'arrière une grande trappe a piles pour 4 piles R20
Je mets des piles a l'intérieur et...RIEN! Muet comme une carpe...pourtant les contacts piles sont pas du tout oxydés!
Reste plus qu'à le démonter :
Je mesure l'interrupteur du potentiomètre: COUPE, je le court-circuite avec un tournevis et j'entends un bruit de souffle dans le haut-parleur!
C'est donc pas grave on va continuer le démontage pour accéder au potentiomètre de volume!...

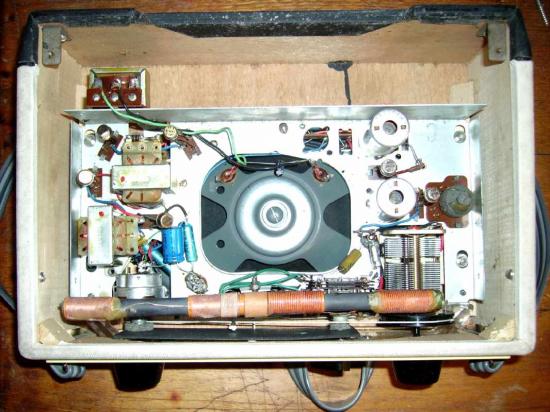

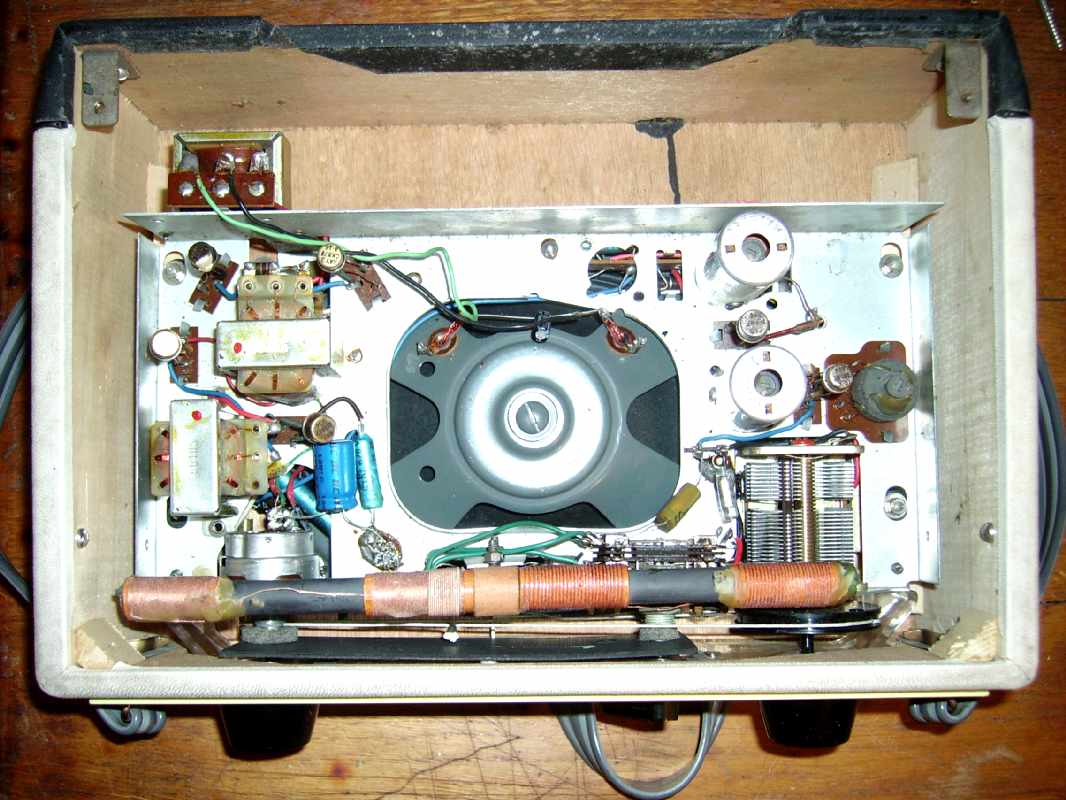

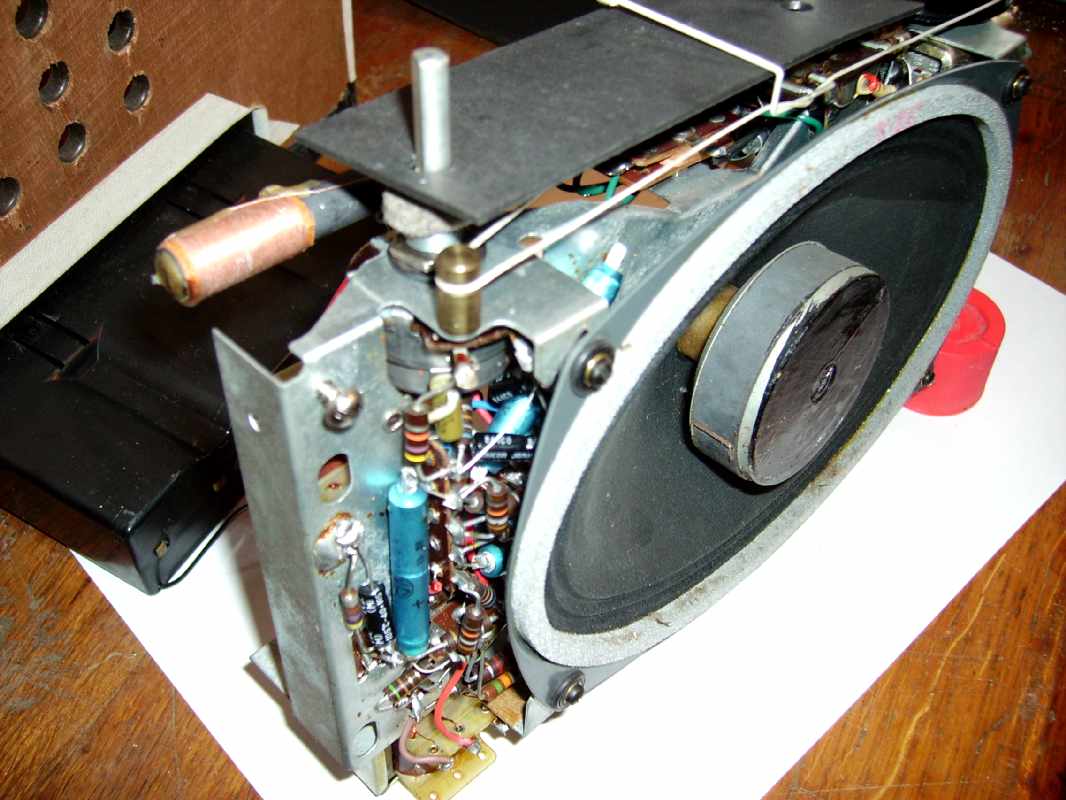

On remarque qu'il s'agit des premiers postes a transistors et qu'il n'y a pas de circuit imprimé tout est cablé sur des barettes à cosses comme un poste à lampes.
Les transistors sont soudés avec des fils très longs sur des embases triangulaires, car à l'époque ces premiers transistors au germanium étaient très fragiles et, lors du montage on recommandait de tenir les fils avec une pince plate qui allait ainsi dissiper la chaleur du fer a souder, et éviter de les endommager!
La partie BF comporte un transfo driver et un transfo de sortie.

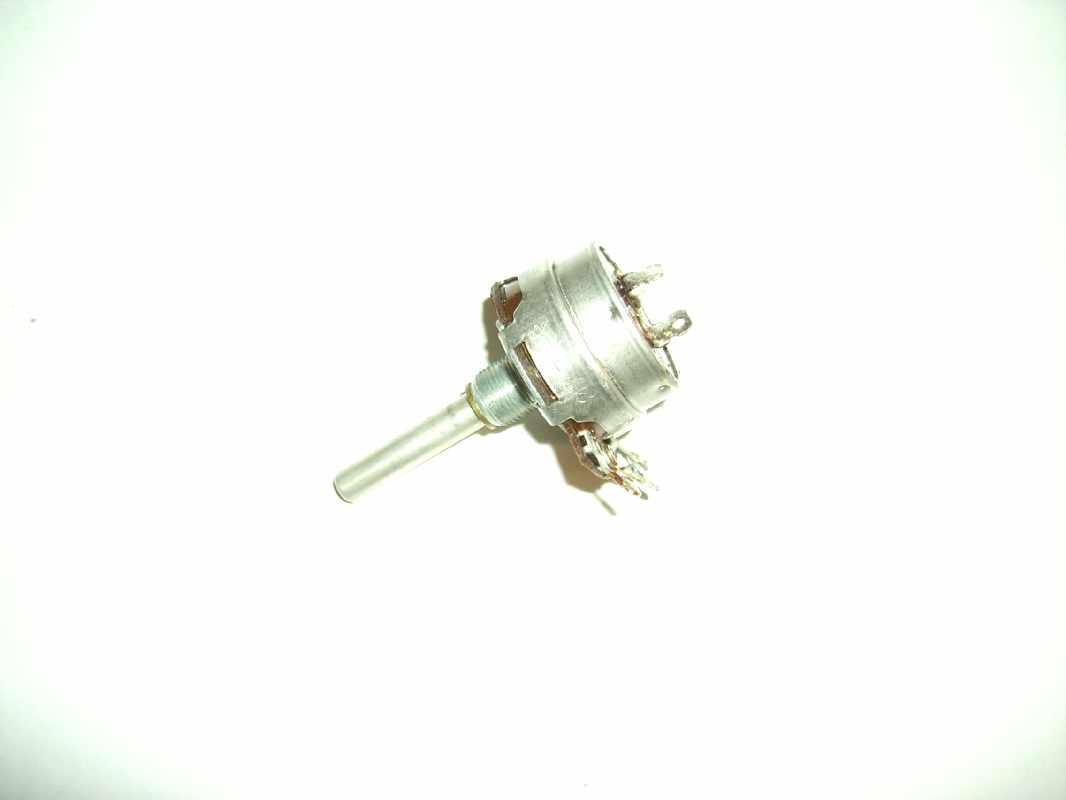

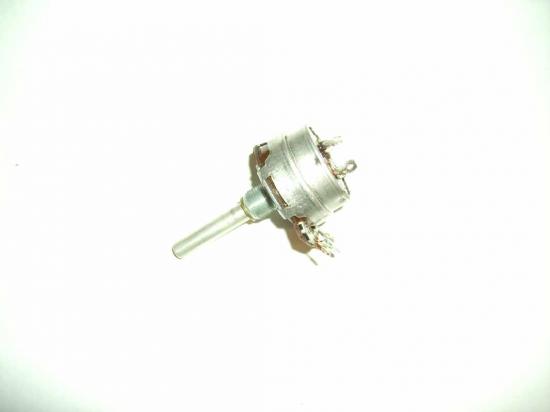

Voila la "chose" une fois démonté.

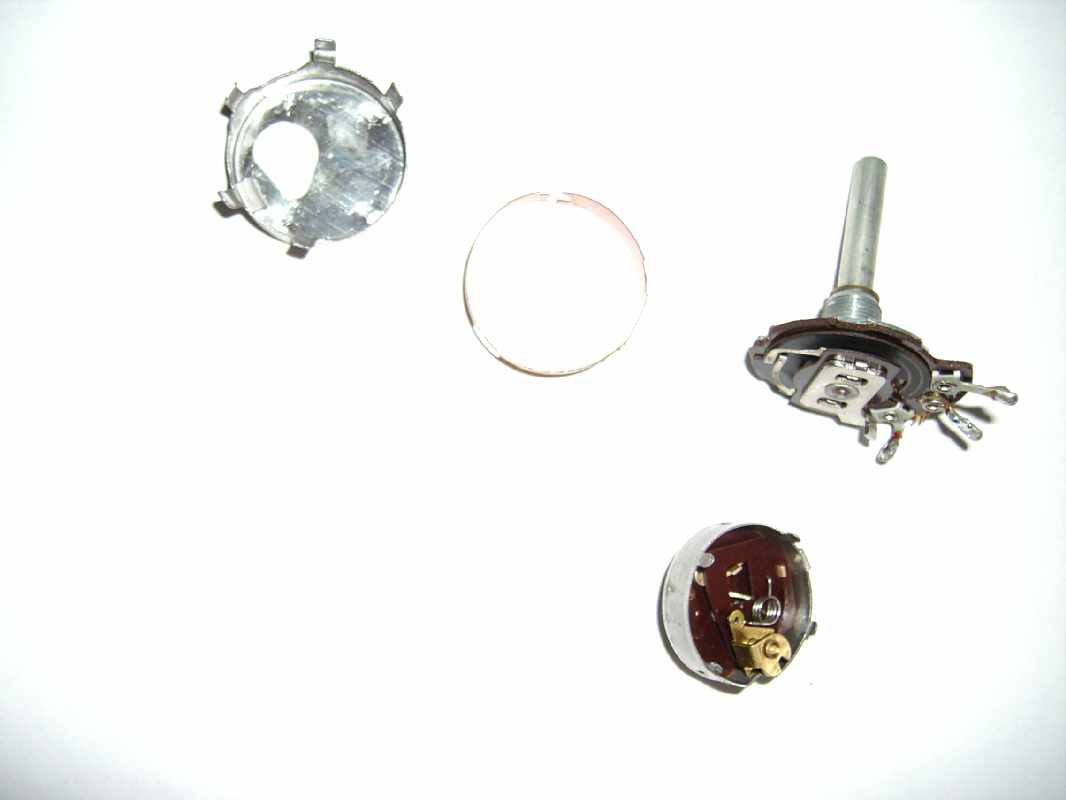

Vérifié encore a l'ohmètre le contact ne se fait pas sur l'interrupteur, alors dernier recours on démonte tout:
Une fois tout dessossé on gratte bien l'oxydation sur les contacts de l'interrupteur et... on ré-assemble les morceaux: on reteste, ca commute OK.

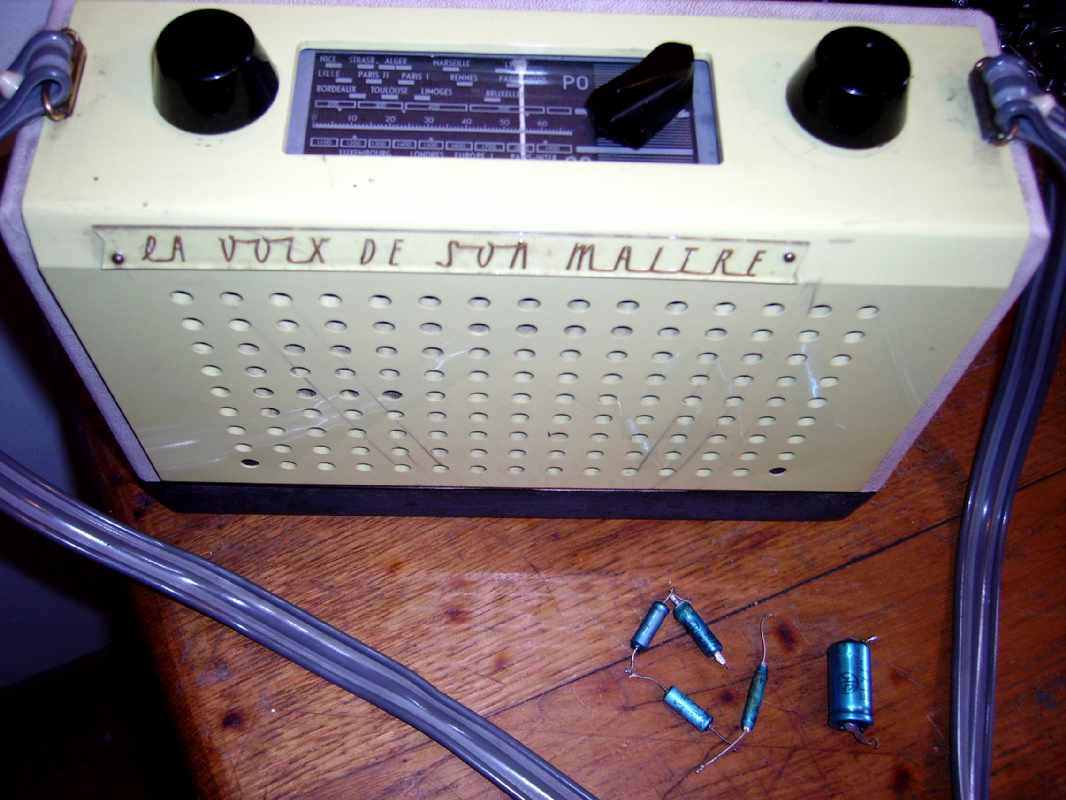

Je le remets en place et j'en profite pour changer quelques condensateurs qui me paraissent "fatigués".
On remonte tout et...ca marche!
Quelques faux contacts dans le commutateur de gammes : apres une douche de produit KF ça va mieux!

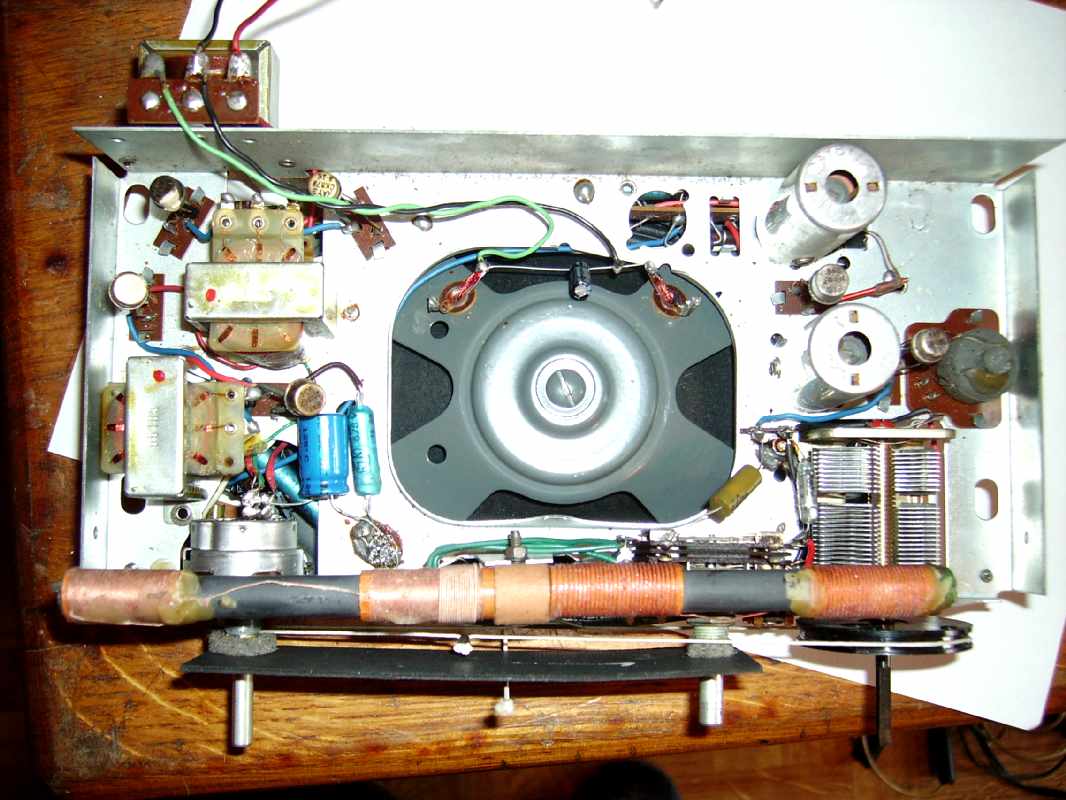

On remarquera la taille du haut-parleur, un bel elliptique 12 x 19 avec aimant inversé.

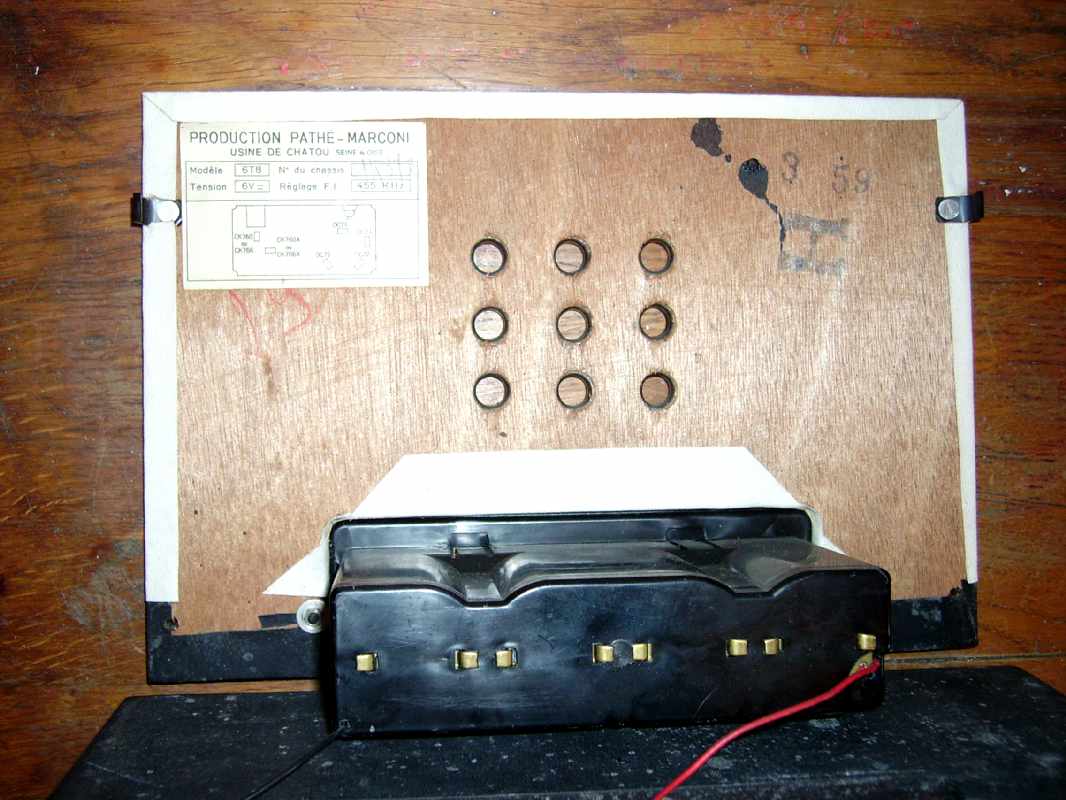

Il y a une étiquette d'identification agrafée sur le fond arrière:
"Fabrication Mars 1959
Usine Pathé Marconi de Chatou (seine & Oise) Modèle 6T8"
Un vrai produit Français comme on savait encore les faire dans les années 60!
Et ... 50 ans après on arrive encore a le faire fonctionner...
Une fois tout remonté il est pas si moche :
Quelques condensateurs, un peu de produit KF, un peu d'huile de coude et il est reparti encore pour quelques années...
