POSTE OPTALIX STUDIO S
Celui-là, c'est un grand classique !...
Je ne pouvais pas passer à côté.
L'Optalix "STUDIO" est un joli poste à transistors "de table" typique des années 60-70...

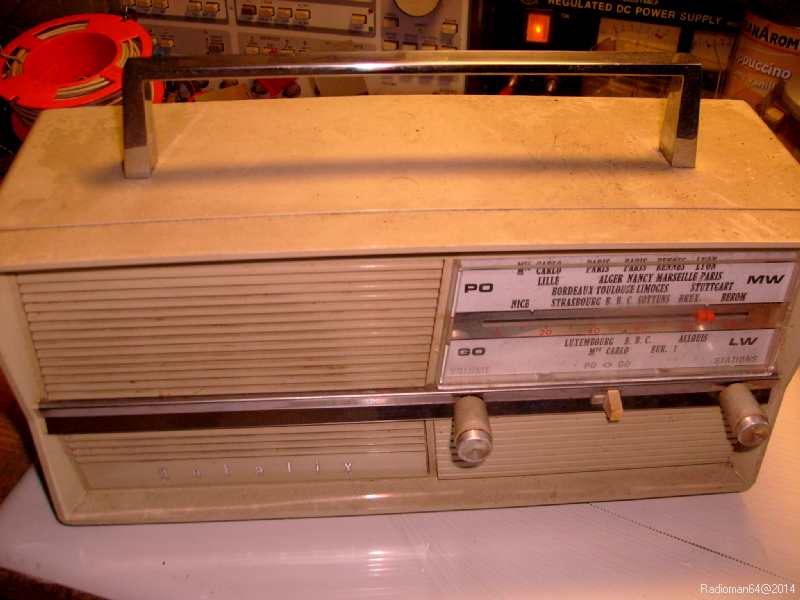

Trouvé à Emmaüs le voici dans l'état dans lequel je l'ai eu :
Ce poste a été fabriqué dans de nombreuses versions et sur une période allant de 1967 à 1978...

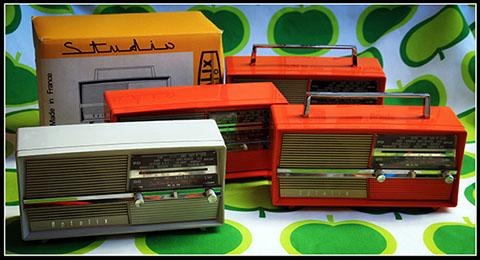

Il a existé dans de très nombreuses couleurs :
On le trouvait avec ou sans poignée, fonctionnant uniquement sur piles comme le mien ou bien en version piles/secteur.
Malgré ses performances assez modestes (pas de FM) il a eu un très gros succès à l'époque !
Les toutes premières versions de 1967 utilisaient des transistors au germanium, puis dans la version "S" on trouve des transistors silicium !
Celui que j'ai devant moi correspond à cette version qui date d'environ 1972.

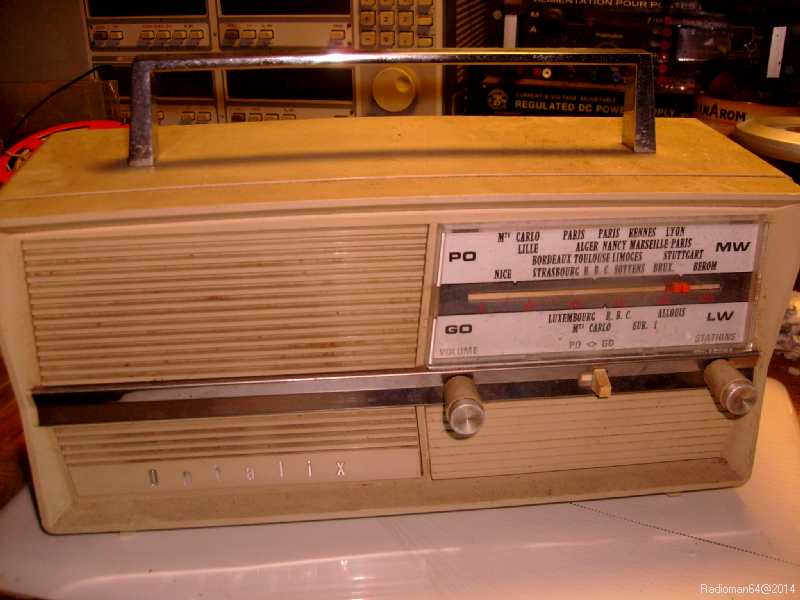

Il fonctionne sur piles et possède une poignée chromée d'un look… Discutable :
Il est de couleur beige (sale) et en plus de la poignée chromée une bande de métal également chromée sépare la façade.

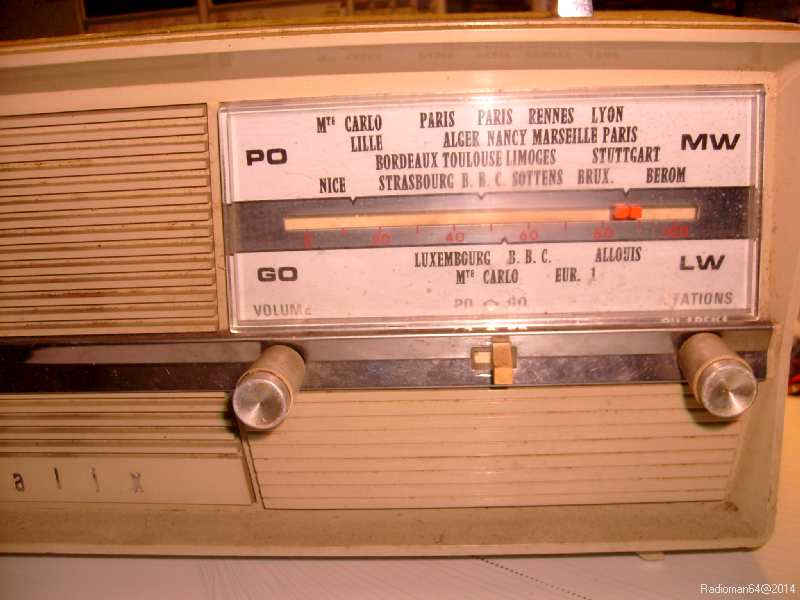

Un grand cadran décoré avec le nom des stations, un bouton "volume", un bouton PO/GO, et un bouton "recherche des stations" et voila, on a fait le tour des commandes !
À gauche la grille du haut-parleur et en dessous la griffe "optalix" couleur argentée.
Le coffret en plastique est en bon état : pas de cassure ni de grosse rayure !

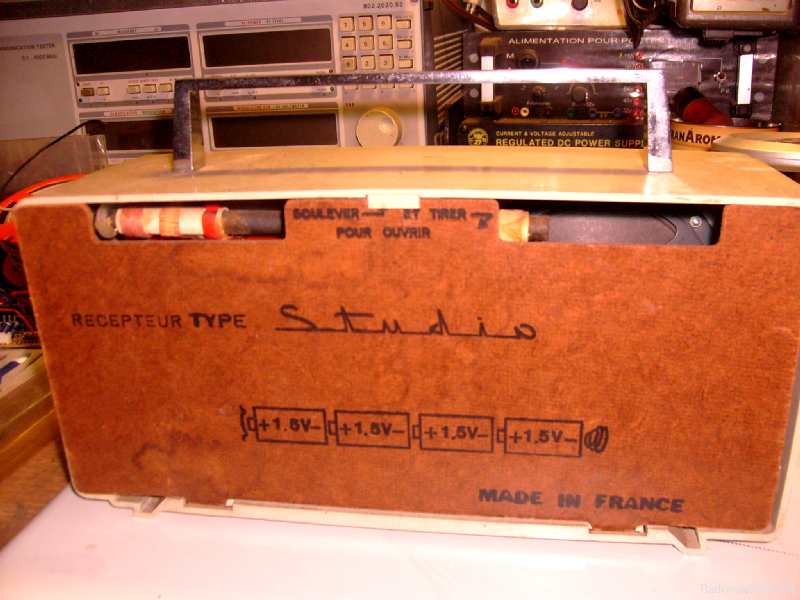

L'arrière est fermé par un grand carton :
Aucune vis. Il est inséré dans des encoches en haut et en bas et pour l'enlever il suffit de soulever un peu le plastique !

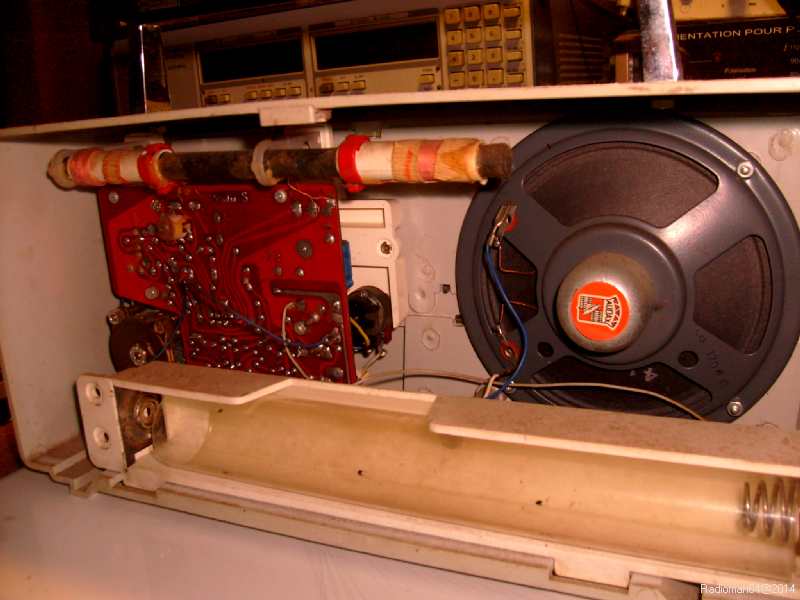

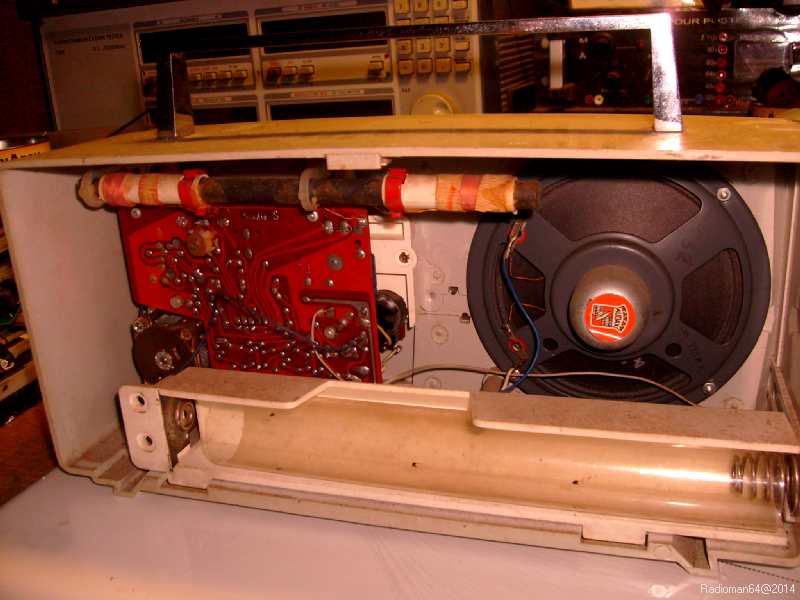

À l'intérieur : un grand coupleur pour 4 piles type R20, au-dessus le grand haut-parleur "Audax" et à gauche le circuit imprimé qui supporte tous les éléments du poste.
Sur la partie haute un grand cadre ferrite avec les bobinages PO et GO..!
J'ai essayé de le faire fonctionner en le branchant sur mon alimentation stabilisée, mais il est visiblement en panne :
On entend un peu les stations, mais le son est très faible et nasillard !
Un PB d'ampli ou de haut-parleur… On va voir ça !
Voici la doc complète de l'appareil :
Studio s piles (2.26 Mo)... Merci à Doc-tsf!
Le démontage de l'appareil ne pose pas de problème :
Une vis à défaire et on enlève le grand coupleur de piles.

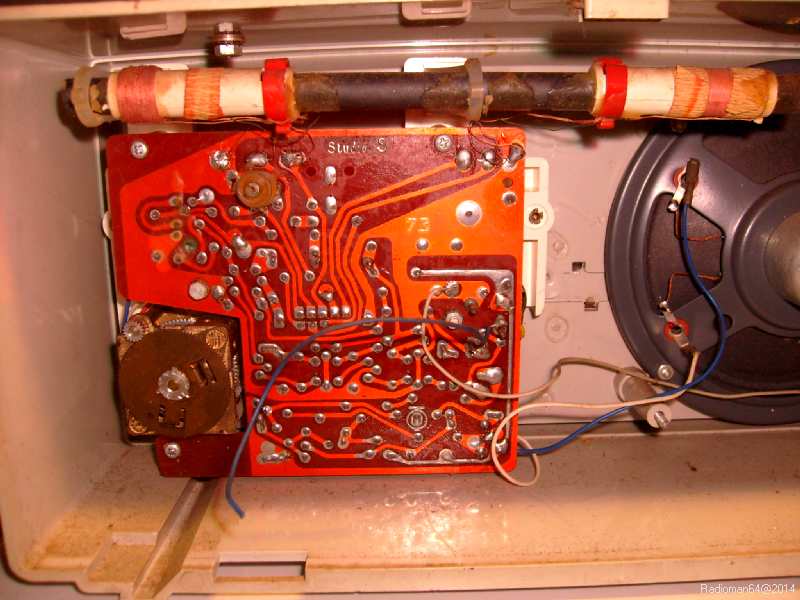

on dessoude les deux fils du coupleur et le circuit imprimé est accessible...

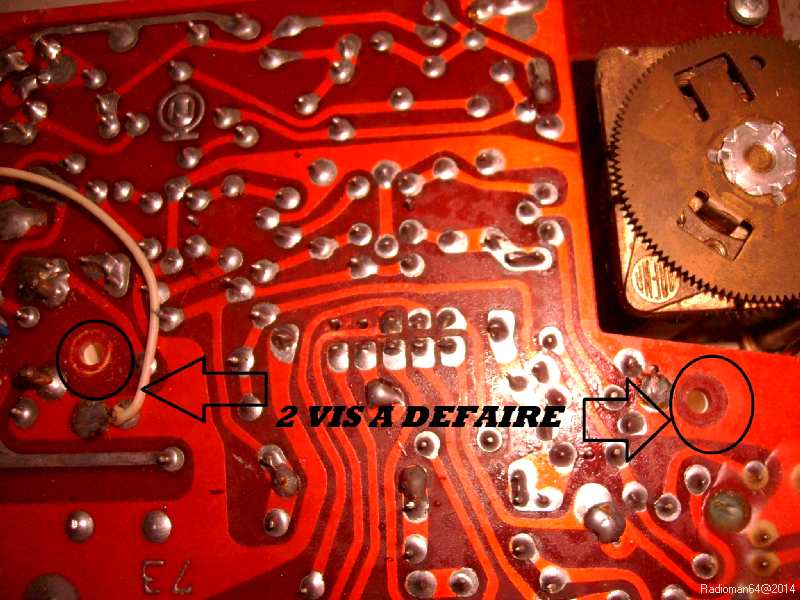

Pour enlever le circuit de la caisse, juste deux vis à défaire et les deux boutons ronds à sortir (en tirant doucement dessus)...

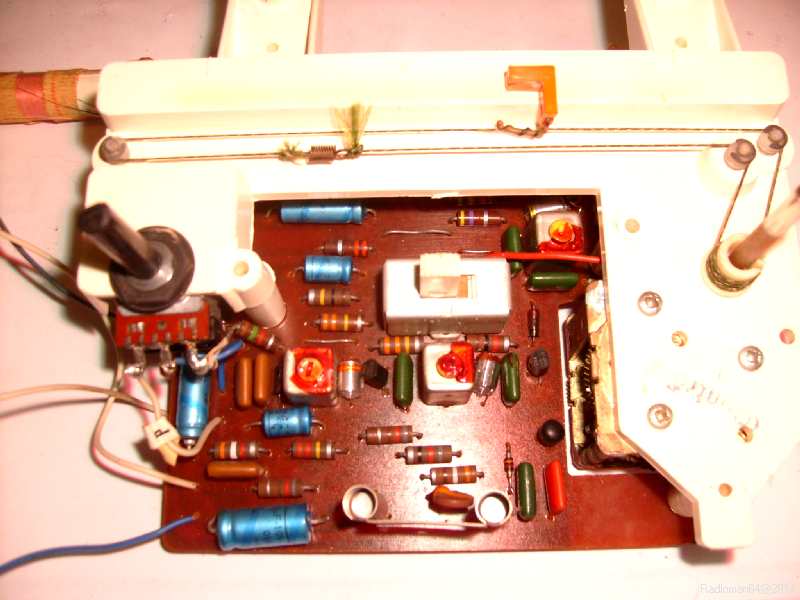

On déclipse les deux cosses du haut-parleur et voila le circuit imprimé posé sur l'établi...

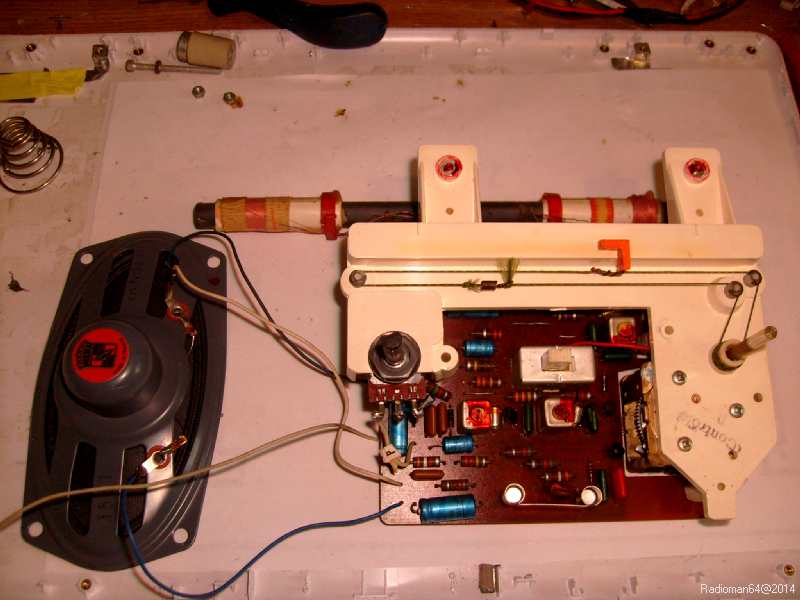

Ce petit haut-parleur de test va me servir pour les essais, attention aux couleurs des fils des piles :
Le positif, c'est le fil bleu et le négatif, c'est le fil blanc… Du moins sur mon poste !
Comme je le pensais, les deux transistors AC188/AC187 sont à remplacer : l'un est coupé, l'autre en C/C…

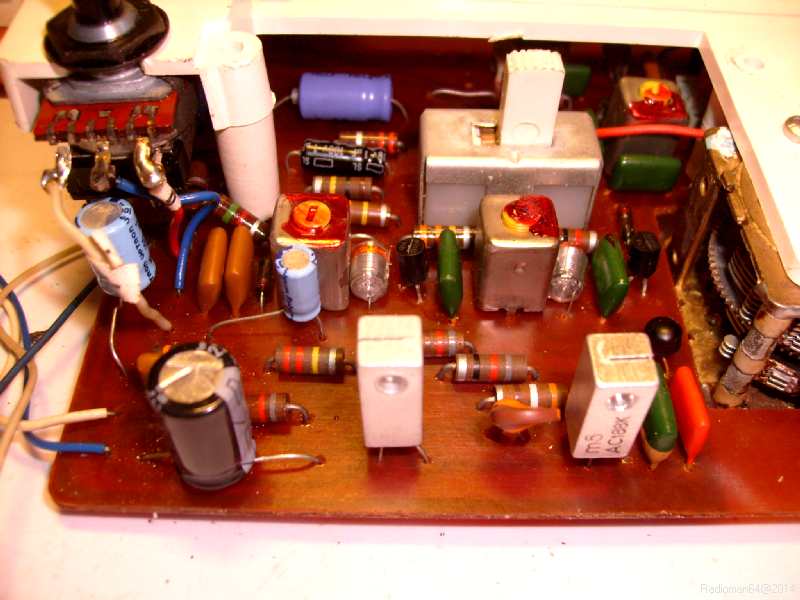

J'avais en stock une paire AC 187K/188K : ils sont en boitier carré et légèrement plus puissants :
je les ai soudés à la place !

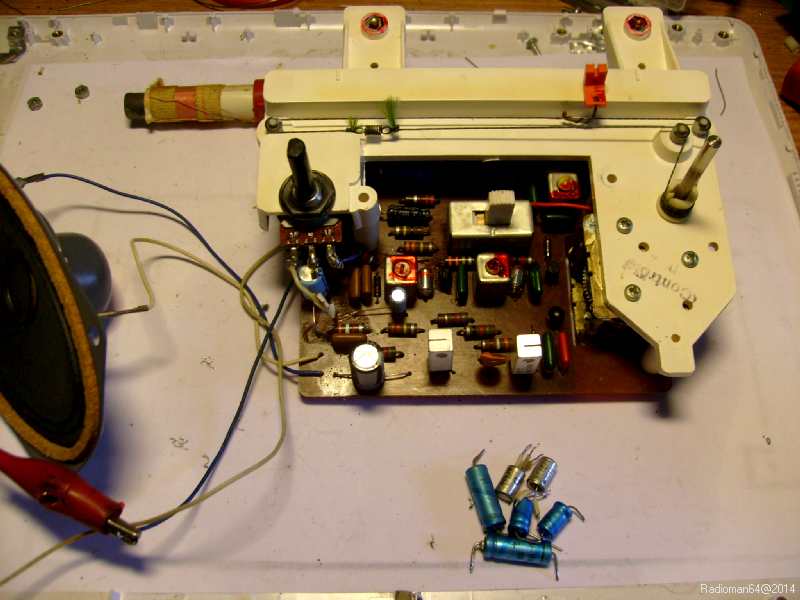

J'ai également remplacé tous les condensateurs chimiques :
Ca fonctionne !, mais j'ai encore beaucoup de faux contacts :
Comme sur beaucoup de postes Optalix, c'est le commutateur PO/GO qui en est la cause !
Un peu de produit KF puis j'ai refait les soudures et c'est mieux !
Voilà le poste en marche avec les pièces remplacées.
Reste à nettoyer la caisse et à tout remonter :

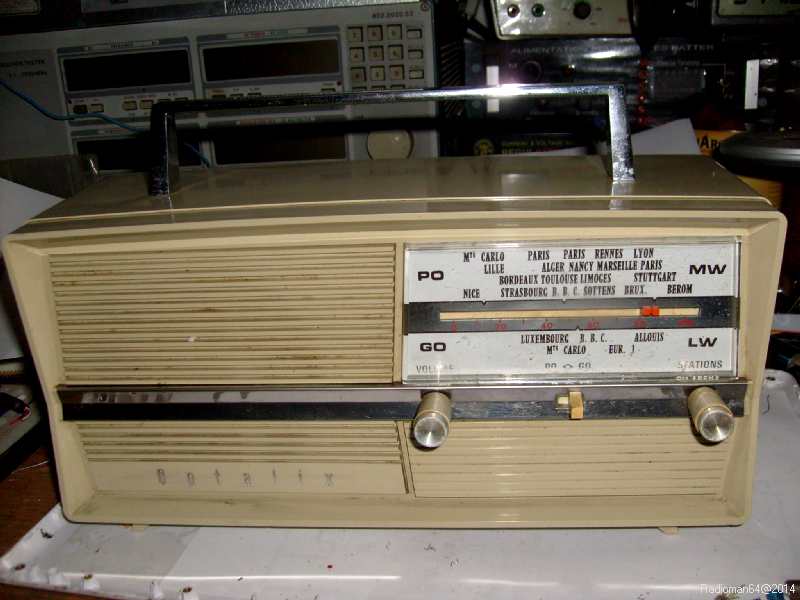

Et voilà le poste remonté...
Le commutateur reste assez dur à manœuvrer, mais il fonctionne !
Un dernier coup de chiffon polish sur les plastiques :
Et il est prêt à rejoindre les étagères !
Voilà encore un joli poste bien typique des années 60-70 :
Il est 100 % Français et après une bonne révision, il fonctionne à nouveau correctement !
Hélas ce joli poste ne reçois que les PO/GO gammes d'ondes désertées par les émetteurs francais!
il est donc tentant de lui adjoindre une petite modification pour pouvoir le connecter en bluetooth:
C'est ce qu'a fait notre ami Pierre-Yves sur le forum "rétrotechnique".

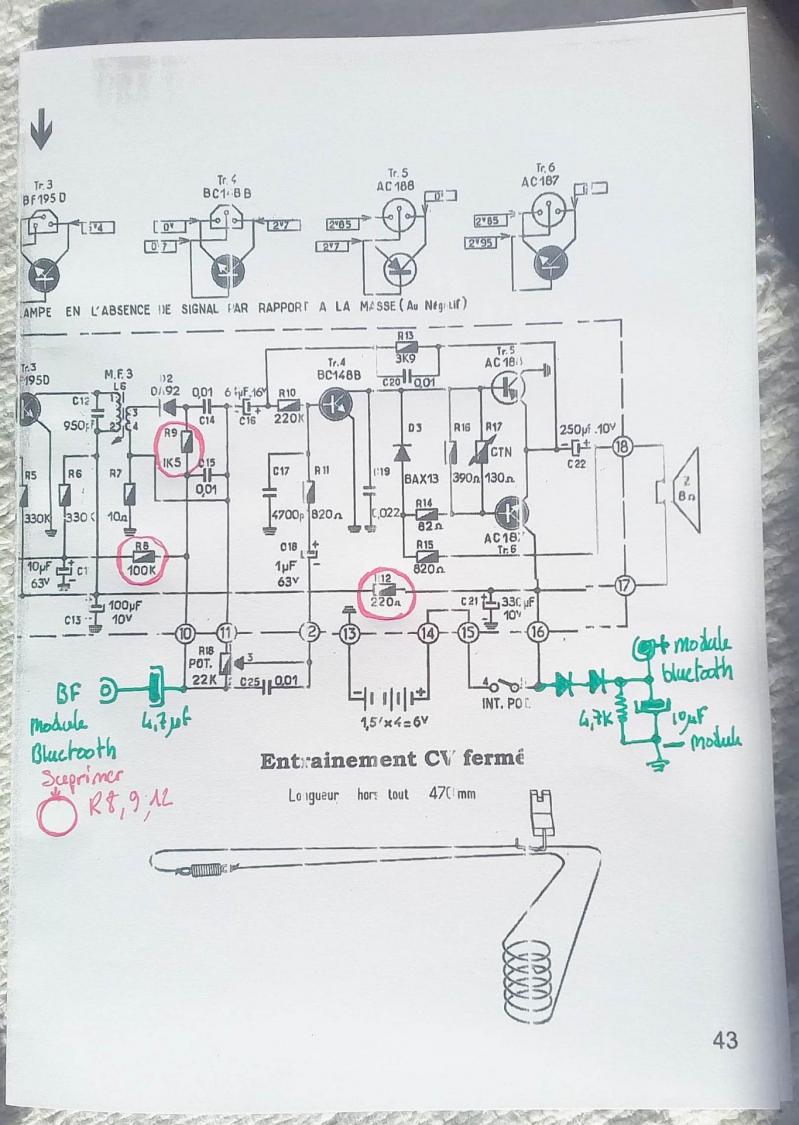

Bonjour, voici les modifs à faire sur le Studio:
Isoler l'ampli b.f en retirant les résistances R 8,9,12.
Pour l'alim du module, installer deux diodes OA85 en série et une 4,7 K et un 10µF en découplage pour obtenir 5 volts à partir du 6 volts.
Raccorder les sorties BF du module point chaud du potard de volume via un 4,7 µF.
Voir schéma :
------------------------------------------------------------------------------
Date de dernière mise à jour : 11/09/2024
