Philips N2204 et N2209

Cela fait pas mal de temps que cet article est en attente de publication !

Ces deux magnétophones à cassettes datant du début des années 70 sont presque identiques :

Le N2204 est un appareil très complet destiné à des prises de son sur le terrain avec son micro, il possède une alimentation secteur incorporé et un hautparleur un peu plus grand que le minicassette EL3302 dont nous avons déjà parlé sur le site.

Le N2209

Le voici !

Il est identique à deux détails près :

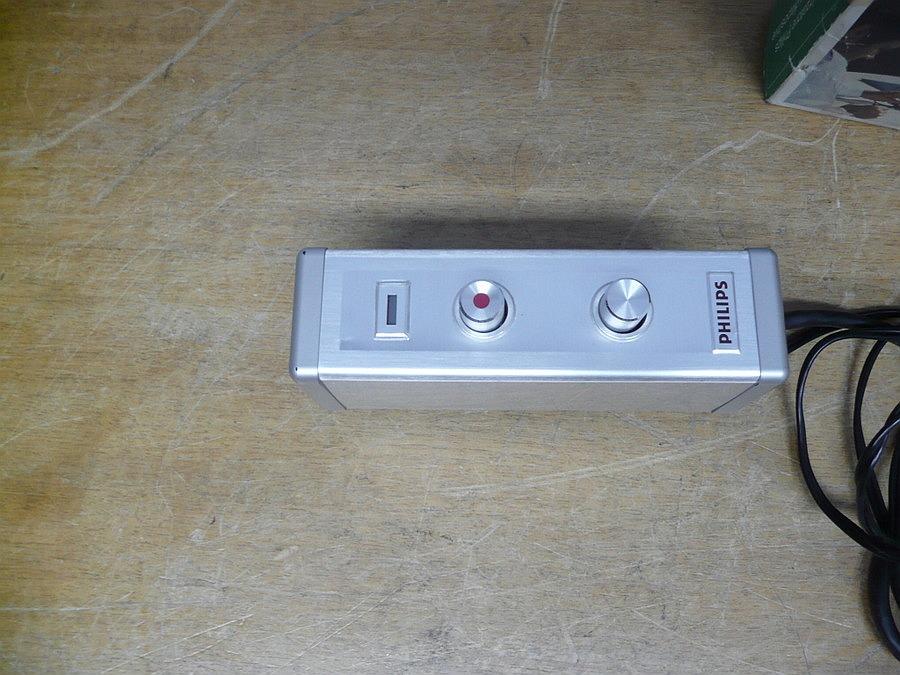

Il est destiné à des présentations audiovisuelles et possède une tête spéciale avec une piste supplémentaire pour lire des "tops" de synchronisation qui vont être générés par l'intermédiaire d'un petit boitier extérieur type LFD 3442:

Il va pouvoir commander le changement de vue d'un projecteur de diapositives.

Le N2209 possède aussi un frein électromagnétique commandé par le boitier de synchro afin de limiter les décalages image/son...

Pour ma part je ne possède qu'un N2209 et celui qui va faire l'objet de cette restauration.

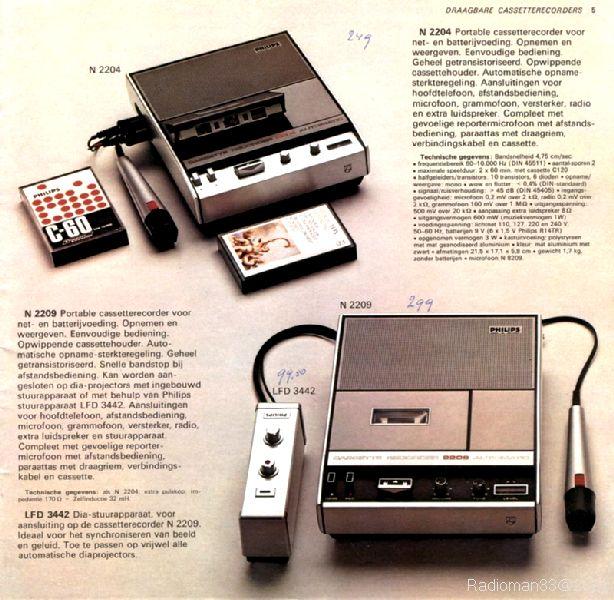

Voici une publicité d'époque qui présente ces deux appareils!

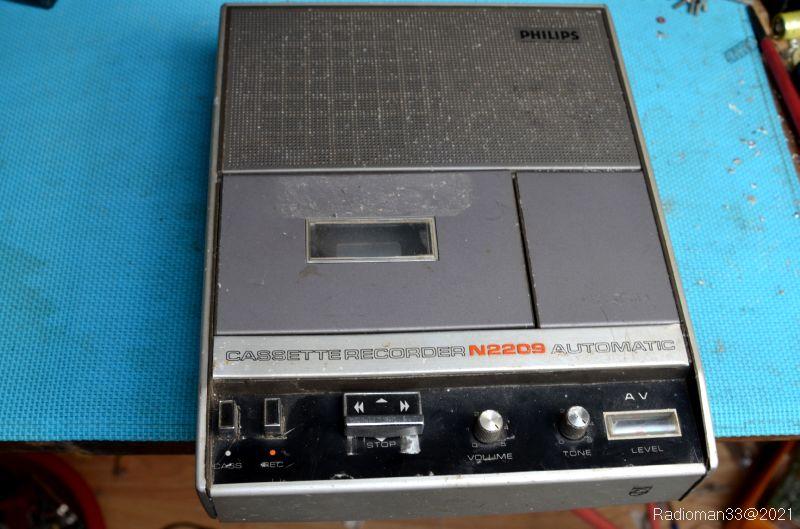

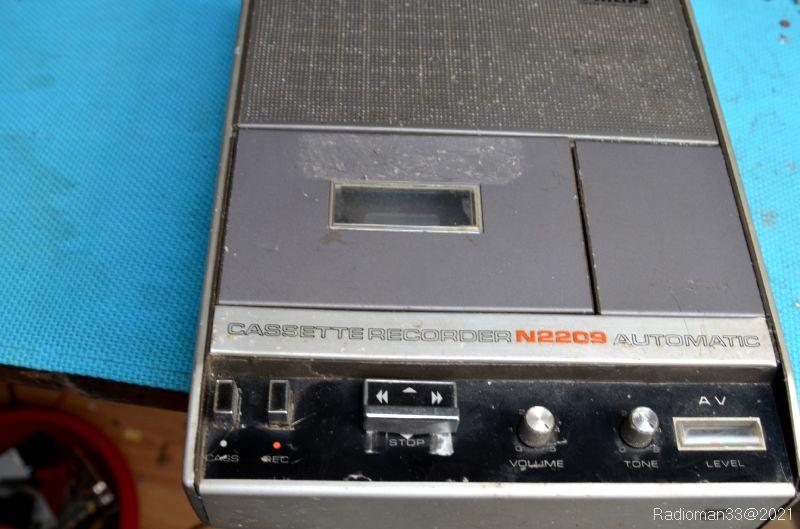

Mon Philips N2209 :

Comme on peut voir, c'est un EL3302 qui a évolué avec un boitier plus large, un grand hautparleur, un réglage de tonalité, un plus grand vumètre!

Un réglage de niveau d'enregistrement automatique et une alimentation secteur (en plus des piles) complètent les prestations.

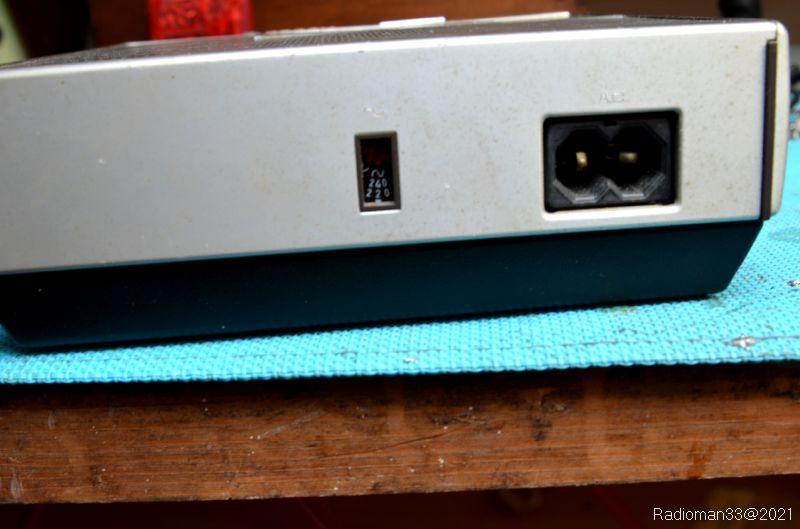

La prise du cordon secteur est spéciale à Philips , c'est le même cordon que le N2205 déjà vu sur le site!

Et si on ouvrait l'appareil ?

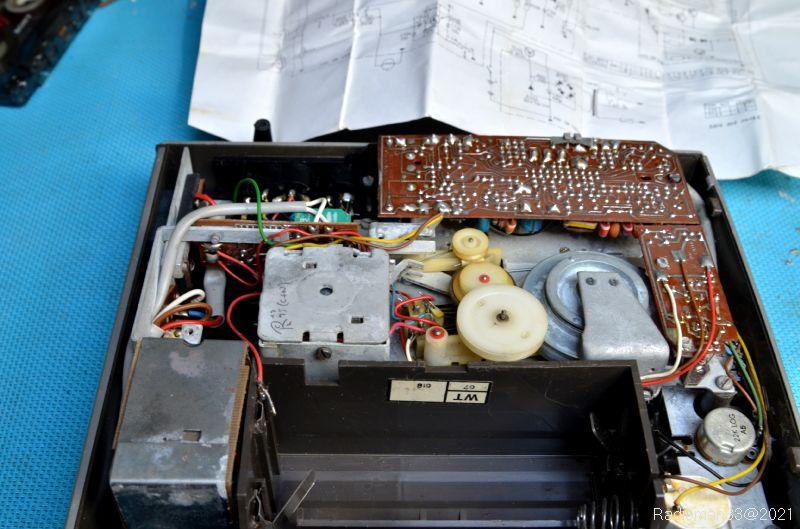

Surprise : à l'intérieur un schéma bien plié dans un coin!

Voici la notice de service du N2209AV ==> Philips n2209 00 transistorized cassette recorder 1971 sm (517.21 Ko)

Et celle du synchrodia: ==> Philips lfd3442 slide synchronizer sm (177.52 Ko).

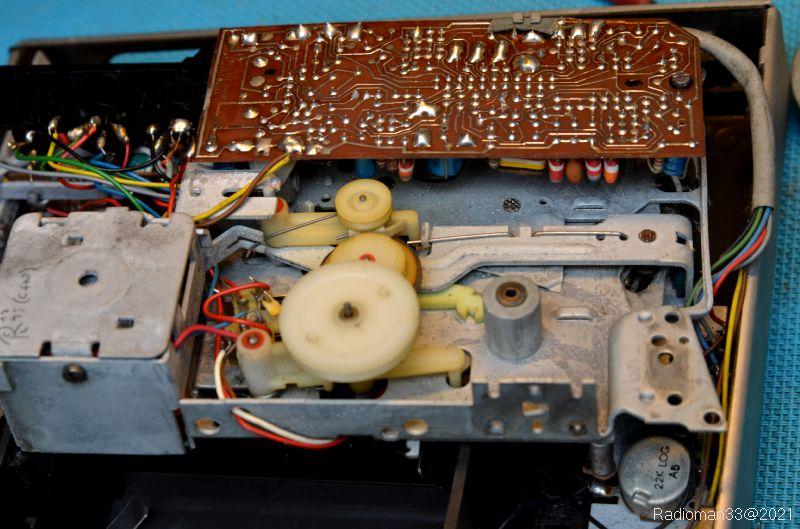

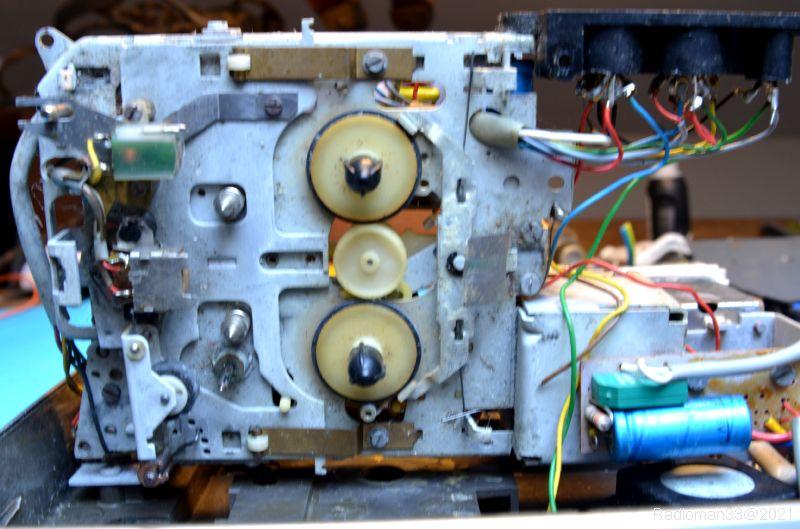

On reconnait la partie mécanique du EL3302 avec sur le devant une platine avec deux potentiomètres.

Vous avez pu remarquer que les courroies sont absentes, cela va m'éviter un nettoyage fastidieux.

La partie électronique est en très bon état, la remise en route devrait bien se passer.

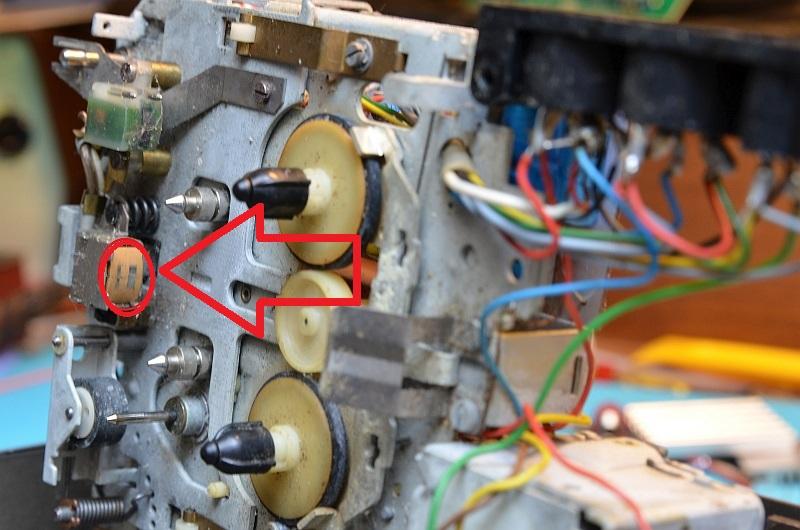

On aperçoit la tête enregistrement/lecture avec sur le haut la partie qui va lire les tops de synchro.

Revenons à la mécanique :

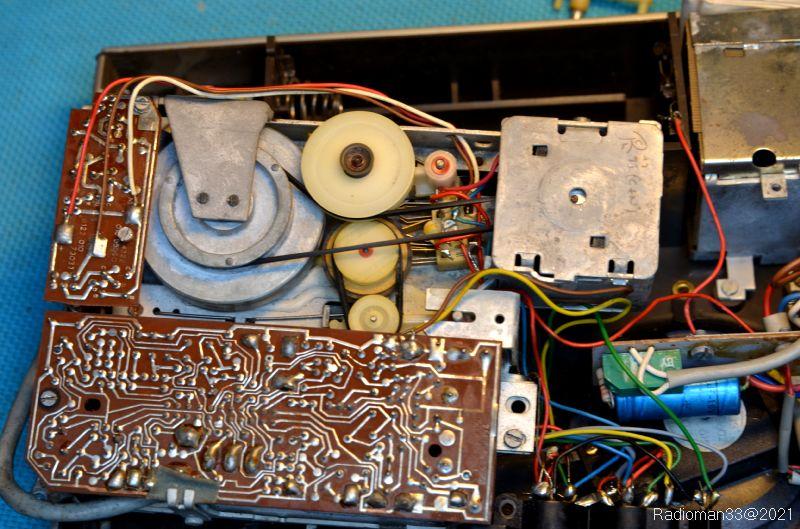

Démontage du volant de cabestan pour faire un bon nettoyage des pièces mécaniques.

Mise en place des deux courroies et remontage final.

Nettoyage à l'alcool des bandages caoutchouc, du galet presseur, de la tête d'enregistrement/lecture :

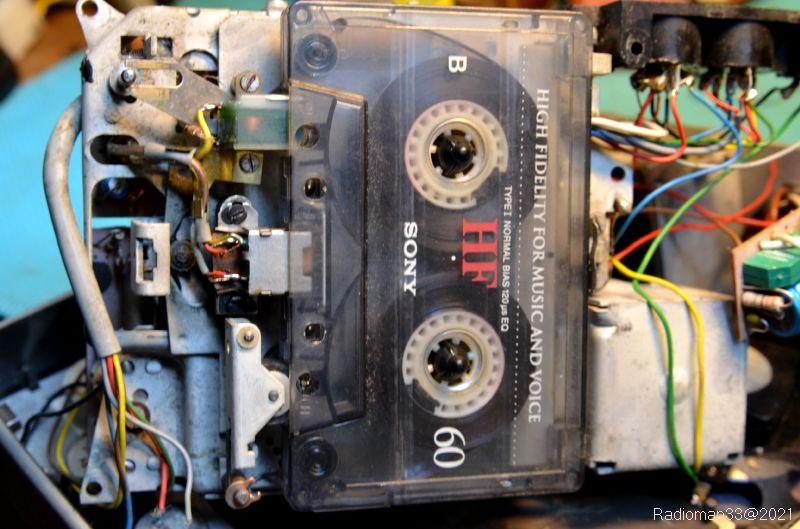

On va pouvoir passer aux essais :

Avec une cassette enregistrée, cela fonctionne plutôt bien, on va pouvoir remonter le tout!

Et voilà l'appareil complet en parfait état de marche.

Faute de synchro-dia et de projecteur de diapos, je n'ai pas testé le système audiovisuel, mais il n'y a aucune raison que cela ne fonctionne pas!

Il y a très longtemps j'avais essayé cet ensemble et fait un petit montage avec quelques diapositives:

Alors comment ça fonctionne?

Très simple...

1- On met le panier de diapos dans le projecteur et une cassette vierge dans le minicassette.

2- On démarre l'enregistrement , projecteur allumé sur la première diapos dont on fait le commentaire au micro.

3- on appuie sur le bouton du synchrodia: cela fait avancer le panier à la diapo N°2 et enregistre un top sur la cassette.

4- On fait le commentaire  de la diapo N°2... et ainsi de suite ;jusqu'à la dernière diapo.

On peut rajouter un fond musical avec un électrophone qui passe un disque, hautparleur à proximité : le niveau de musique se faisant en approchant ou en reculant le micro!

A l'écoute on remet le panier et la bande de la cassette au début, on met le minicassette en lecture et le diaporama commence et s'exécute tout seul!

Tout cela parait bien archaïque maintenant mais cela donnait un résultat très acceptable pour des moyens amateurs...

Hélas, de nos jours cette technologie bien désuète a été remplacée par les systèmes informatiques.
