Magnétophone UHER REPORT 4400

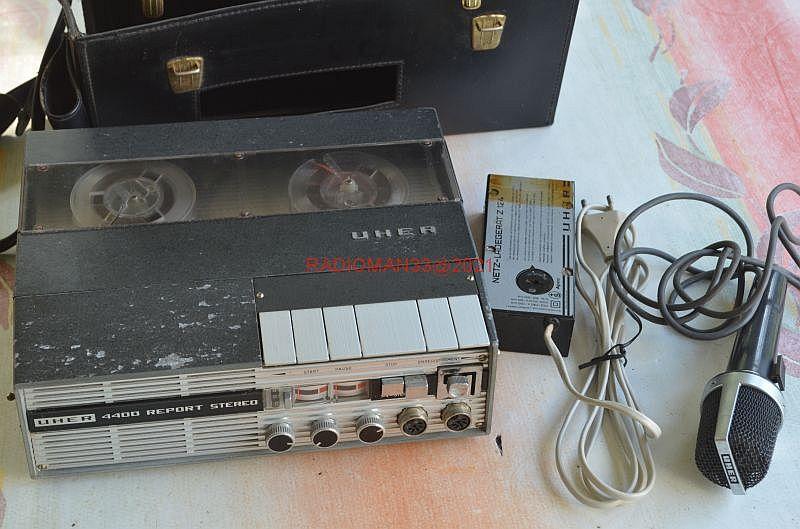

Un ami m'a cédé cet ensemble comprenant:

Un magnétophone à bandes "UHER REPORT 4400"

Sa sacoche de transport

 Son micro d'origine

Son bloc secteur

J'ai bien connu dans les années 60-70 ce genre de matériel qui m'a servi à réaliser des prises de son "sur le terrain"!

Mais revenons un peu en arrière:

Dans les années 60 il existait très peu de magnétophones fonctionnant sur piles ou batterie et permettant de faire des prises de son.

Dans le domaine "PRO" il y avais bien le "NAGRA" mais son prix très élevé ne le mettait pas à la portée des amateurs.

Philips et Grundig avaient sorti des petits appareils à bandes mais leur qualité de reproduction laissait beaucoup à désirer.

C'est donc la firme UHER de Munich qui a conçu un appareil entièrement autonome:

C'est le Uher 4000 report qui va être suivi de deux autres versions

Les "4200report" et "4400report" respectivement 2 pistes stéréo et 4 pistes stéréo.

Tous les appareils disposent de 4 vitesses de défilement:

2,4cm/s, 4,75 cm/s, 9,5 cm/s, 19 cm/s.

A la vitesse la plus élevée (19 cm/s) les caractéristiques techniques étaient très intéressantes:

Bande passante de 40 à 20.000 Hertz

Pleurage inférieur à 0,2%

Dynamique de 56db

On était bien au dessus de tout ce qui se faisait à l'époque.

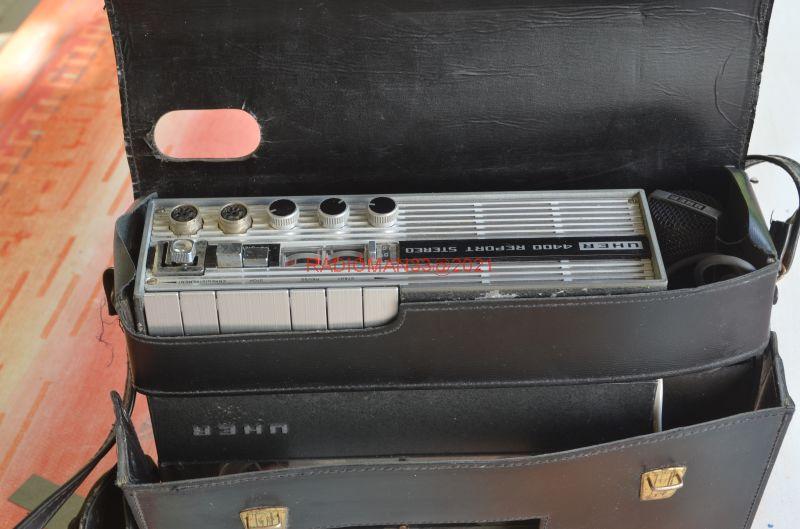

La disposition des commandes (tout en façade) permet une manipulation aisée sans sortir l'appareil de sa sacoche et le "preneur de son" pouvait faire des enregistrement l'appareil en bandoulière, le micro à la main:

Véritable appareil de reportage, il a eu un succès énorme parmi les amateurs (et professionnels) du son!

Voyons l'appareil de plus près:

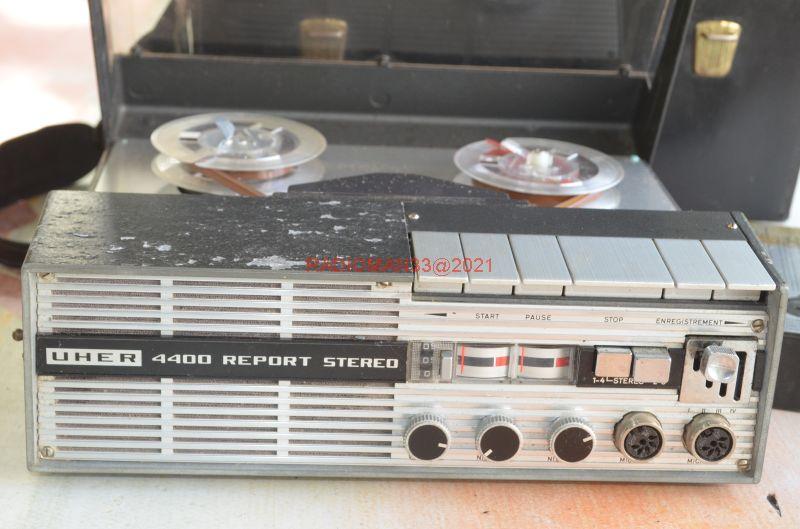

Sorti de sa sacoche, l'appareil est entièrement métallique, touches de commande en alu brossé, sélecteur de vitesses, sélecteur de pistes, réglages des niveaux d'enregistrement, prises micro en façade, vu-mètres, compteur, tout est agencé de manière pratique et logique.

Une simple pièce de monnaie suffit pour ouvrir le dessous.

A l'intérieur l'emplacement prévu pour 5 piles R20.

Un accumulateur au plomb ou bien le bloc secteur Z124 y trouvait aussi sa place!

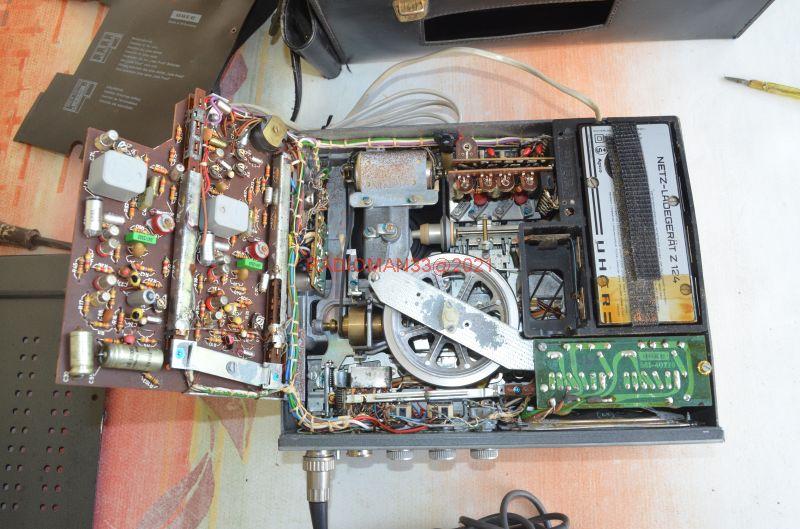

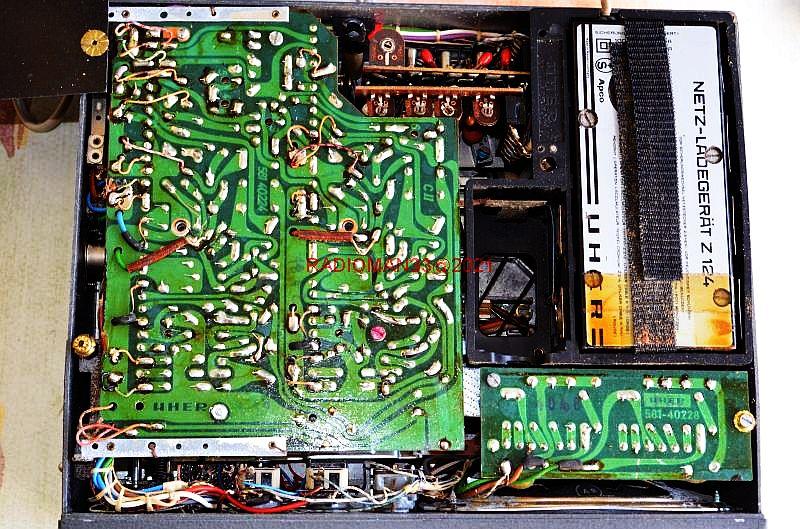

En défaisant les 3 clips du plastique noir on accède aux circuits imprimés de l'électronique

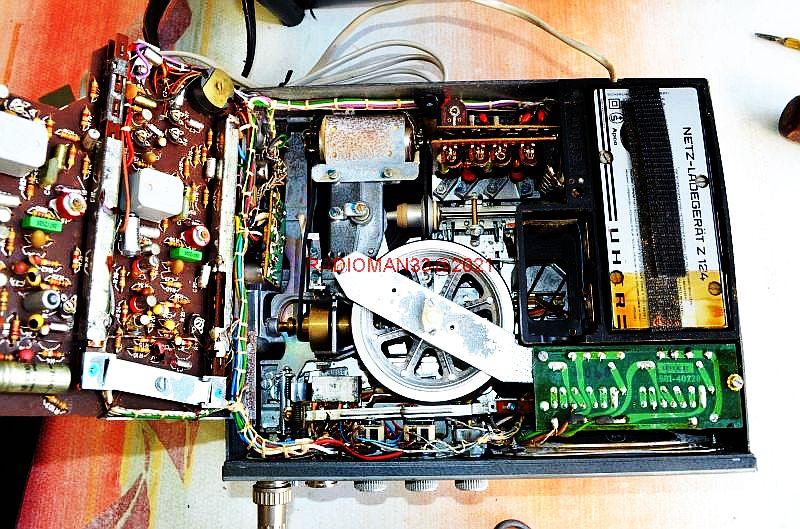

Une vis à dévisser (repérée en rouge) permet de faire basculer le circuit principal et d'intervenir sur la partie mécanique:

on voit le moteur (au fond), les courroies, et le grand volant de cabestan.

Tout cela est très accessible pour une maintenance aisée!

Les accessoires:

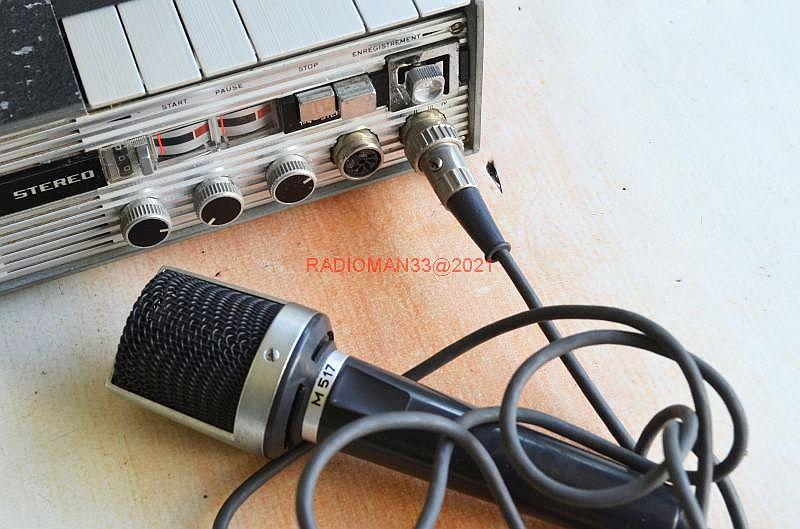

Le micro M517 à télécommande:

Le cordon souple se termine avec une fiche DIN 5 broches à verrouillage.

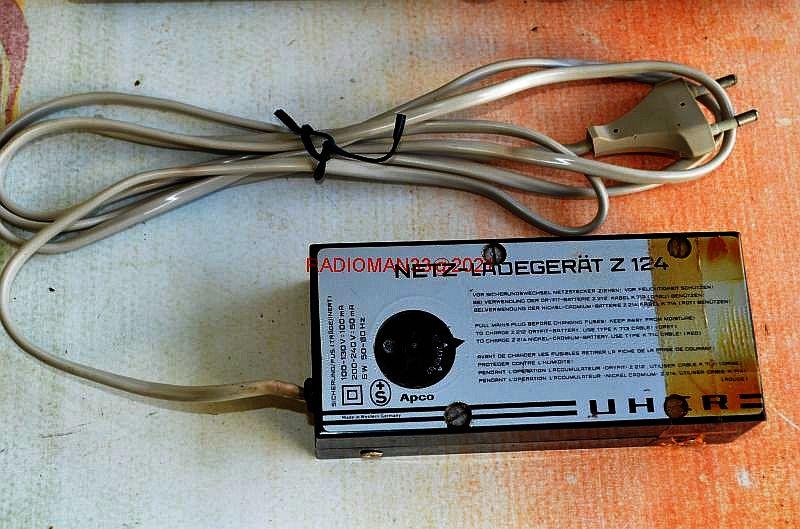

Le bloc secteur Z124:

Il s'insère dans le compartiment piles mais avec un petit cordon additionnel il peut se brancher à l'extérieur pour recharger l'accu resté dans le magnétophone

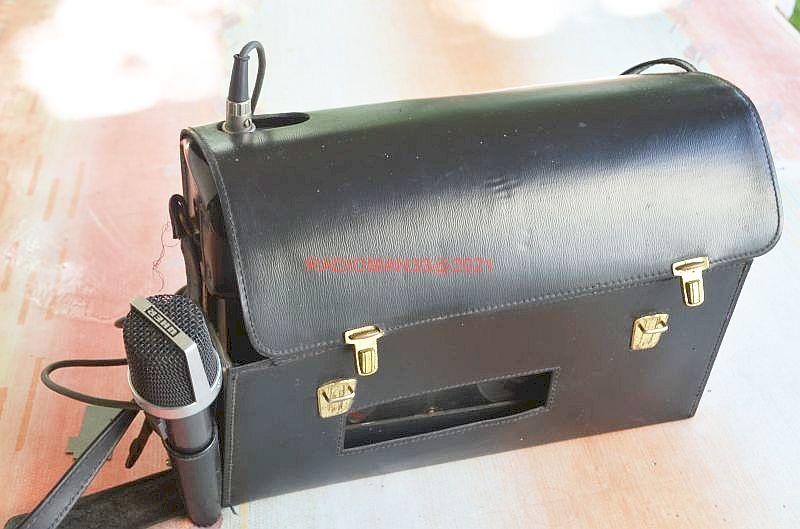

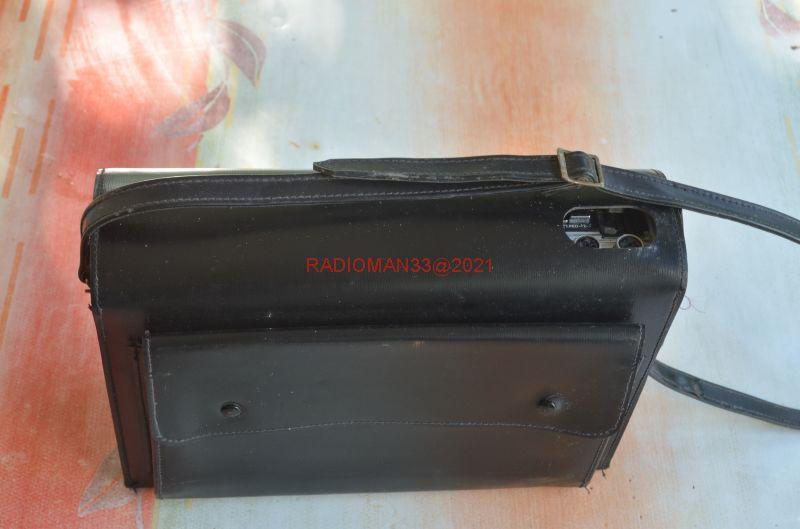

La sacoche de transport permet d'avoir en permanence tout le matériel sous la main:L'ensemble n'est pas vraiment léger, environ 5 Kg, mais à l'époque on avait pas beaucoup d'autre choix!

Le fonctionnement:

L'appareil que j'ai entre les mains est globalement en bon état :

Toutefois il faut:

remplacer le jeu de courroies

Faire un nettoyage complet de la mécanique

La plaque dessus est abimée:

peinture piquée par endroits

Rien de grave!

A suivre!
