ELECTROPHONE PHILIPS 11GF100

J'ai trouvé ce petit appareil dans un vide-grenier: de dimensions très réduite (j'ai cru au départ à un jouet) ...

C'est un véritable électrophone portatif diffusé par PHILIPS vers la fin des années 60!

Il faut dire qu'il est vraiment petit:

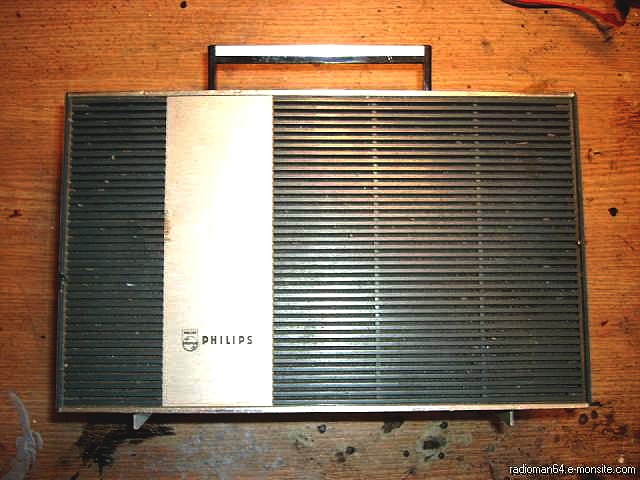

260 x 160 x 100mm avec une jolie poignée pour l'amener partout!

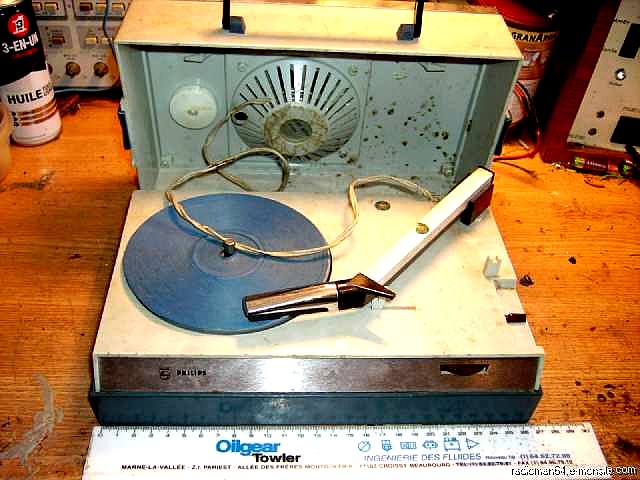

La règle de 30cm sur le devant donne l'échelle!

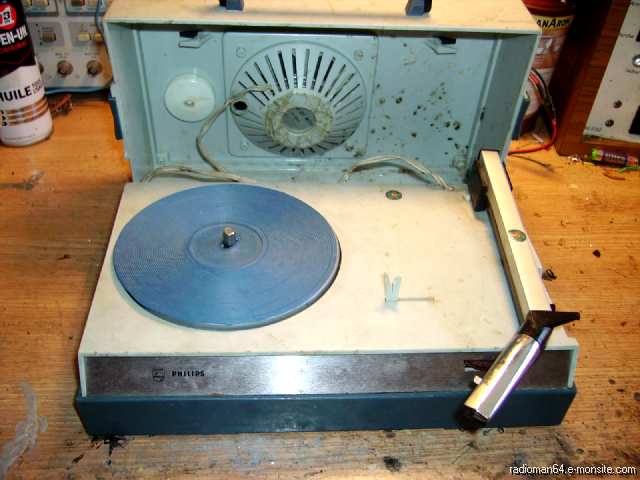

A l'intérieur du coffret un plateau en alu recouvert d'un tapis caoutchouc de 13cm de diamètre...Le bras de lecture bien typique à philips possède 2 supports: un au centre pour le transport et un à droite pour l'utilisation.

Toujours sur la droite le sélecteur à 3 vitesses 33/45/78 tours et sur le devant dans le bandeau alu on aperçois la molette de réglage du volume!Le voici avec le bras sur le support pret à etre utilisé....

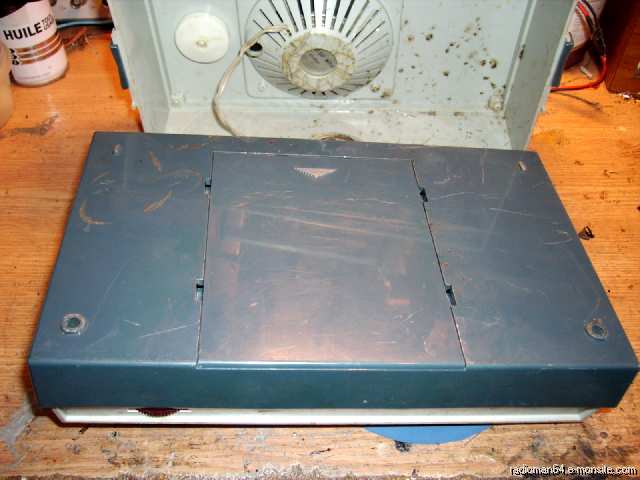

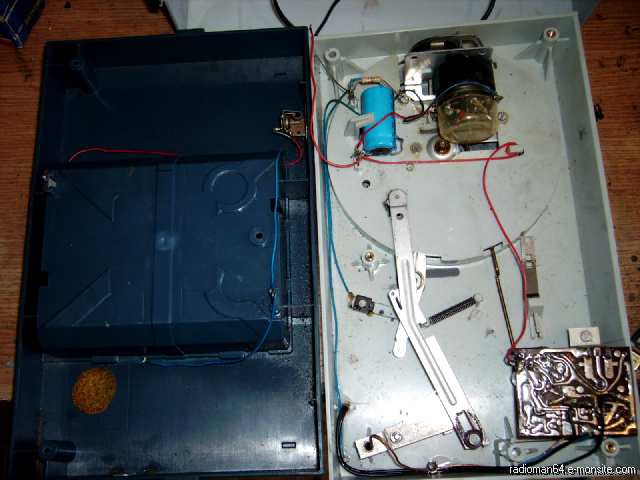

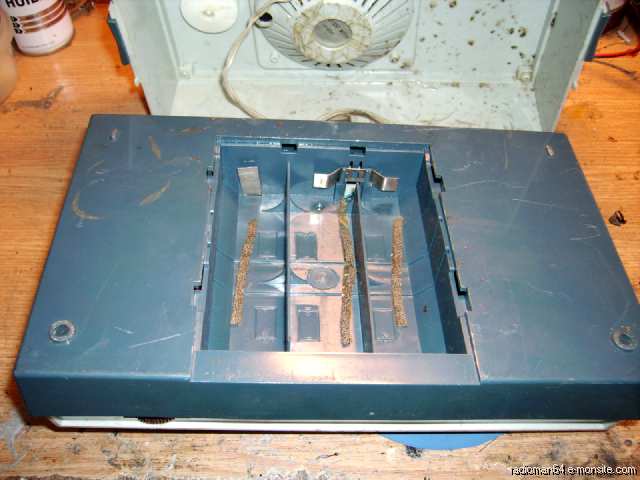

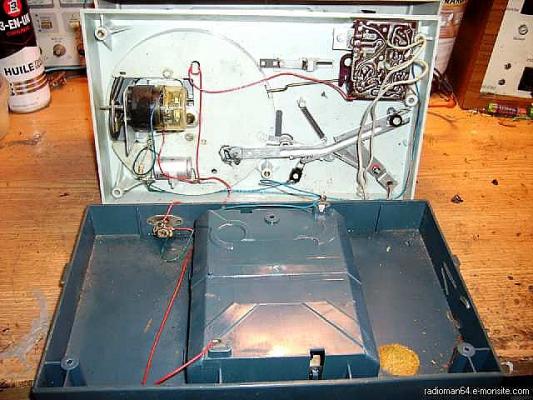

Dans le couvercle à l'arrière est encastré un haut-parleur de 12cm de diamètre.Dessous on devine une grande trappe à piles...Elle est prévue pour recevoir 6 piles rondes R20 de 1,5volts...Le coupleur est en bon état (une chance!) , j'ai juste recollé le contact du fond qui ne tenait plus dans ses ergots....3 Vis à défaire et l'appareil se démonte très facilement...A l'intérieur c'est ...assez vide !

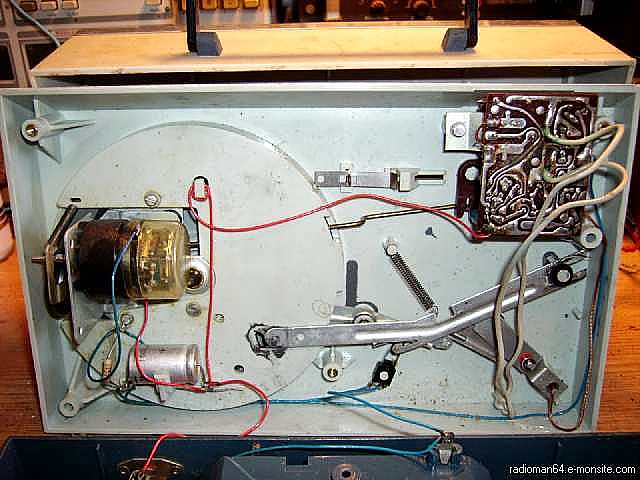

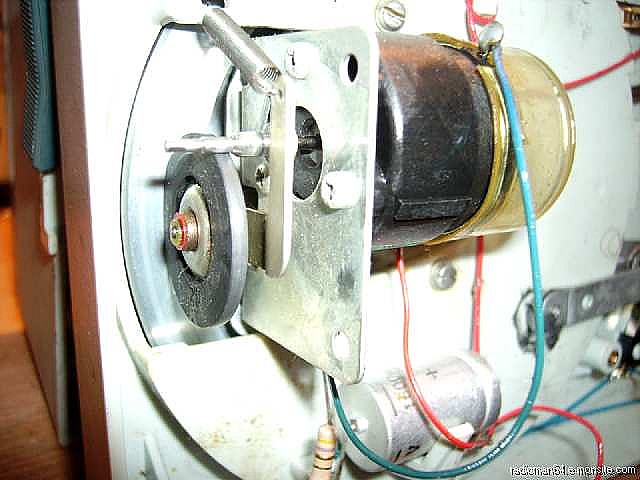

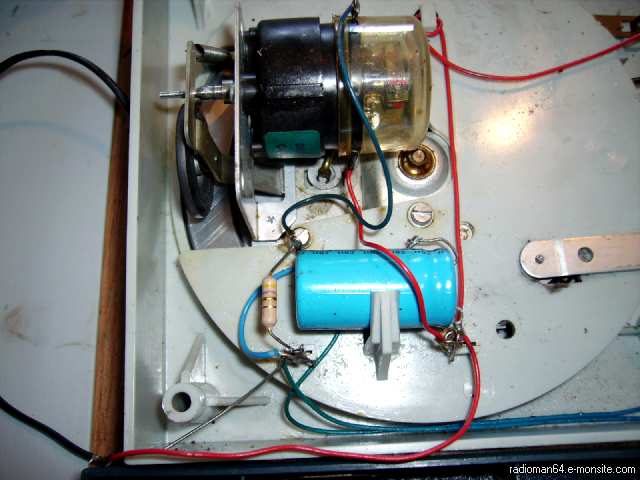

A gauche, le moteur avec son mécanisme d'entrainement et le galet en caoutchouc qui entraine le plateau...

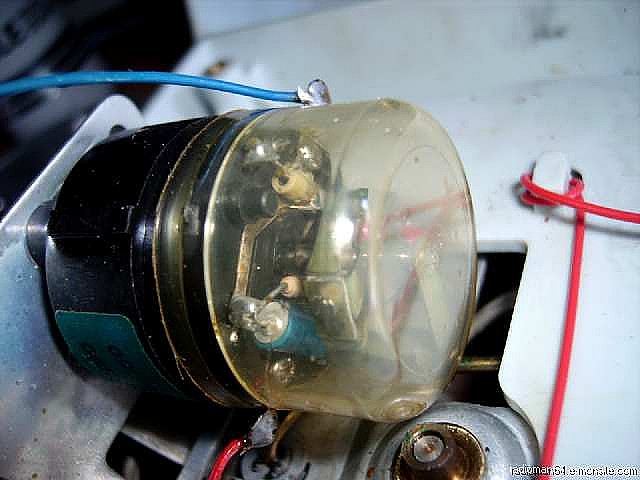

La partie arrière du moteur possède un système de régulation mécanique (protégé par un plexi transparent).

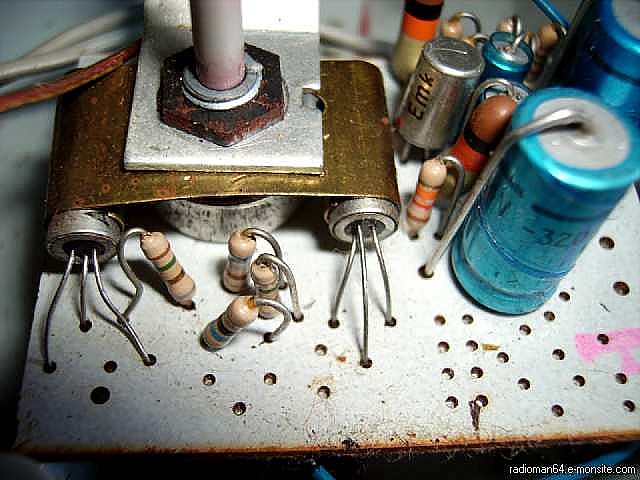

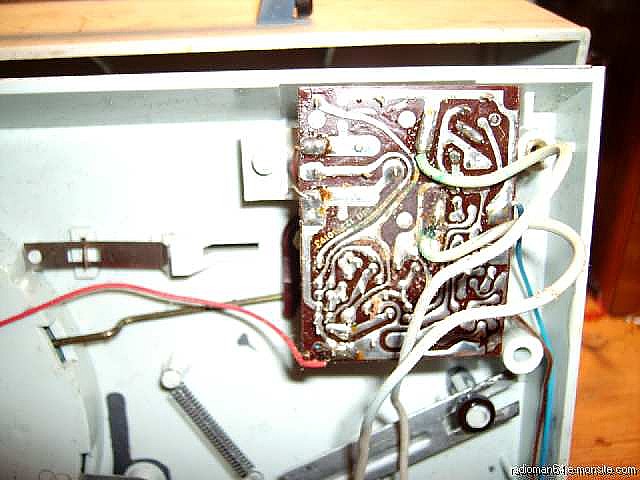

A droite sur un petit circuit imprimé de 50 x 65mm est monté l'amplificateur à transistors:J'ai démonté la plaquette et on y retrouve les composants de l'époque: 2 transistors germanium type AC126 et une paire complémentaire de puissance AC127/128, l'ampli doit "sortir" environ 1 watt ce qui est suffisant pour écouter de la musique...Au milieu on va retrouver le mécanisme d'arrêt automatique en fin de disque: tout cela est très banal!

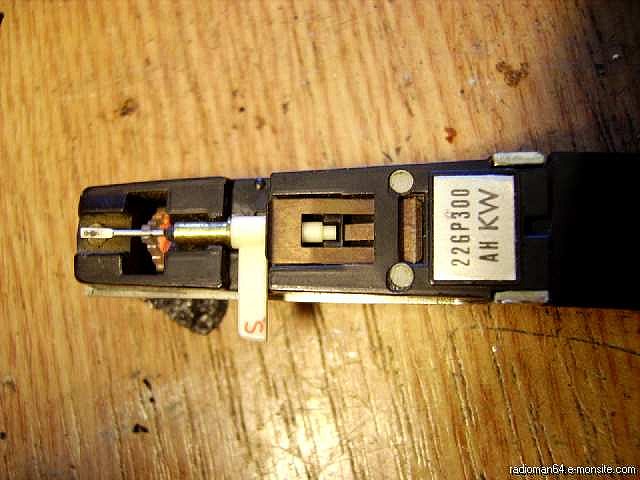

La tête de lecture type GP300 est un modèle Philips classique qui possède de nombreuses équivalences:

 Le saphir (ou diamant) est un modèle réversible: un coté pour les 33/45 tours et l'autre pour les 78 tours!

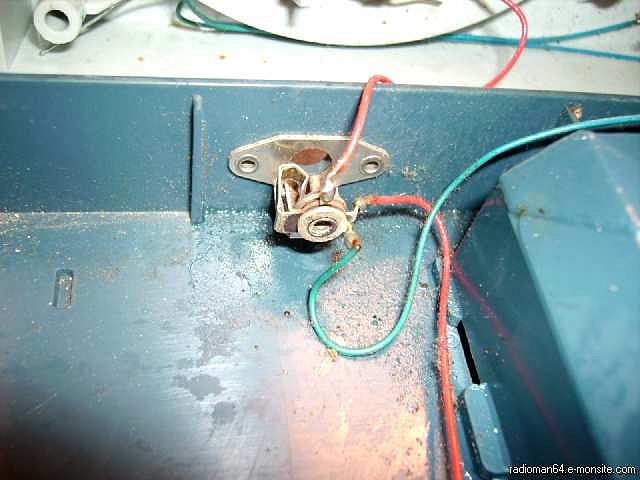

Dans le fond du boitier se trouve une prise d'alimentation extérieure (bloc secteur 9V) avec coupure des piles.

Premiers essais!

J'ai branché l'appareil sur mon alimentation stabilisée en 9Volts:

L'amplificateur à priori fonctionne, le moteur tourne, mais l'axe du plateau est grippé et le plateau ne tourne pas!

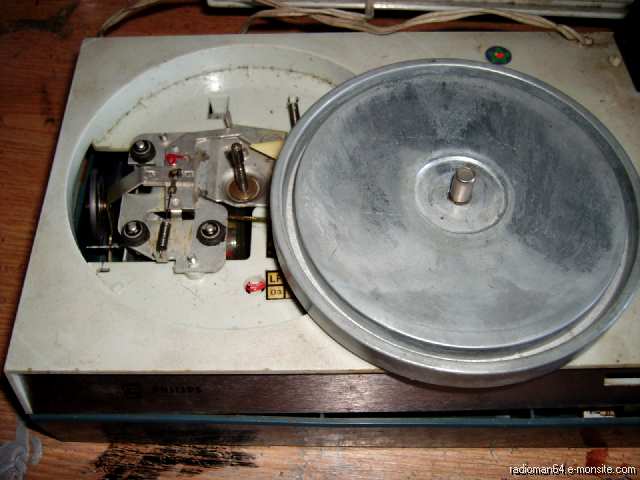

J'ai réussi à sortir le plateau avec beaucoup de difficultés : il va falloir désoxyder tout ça!

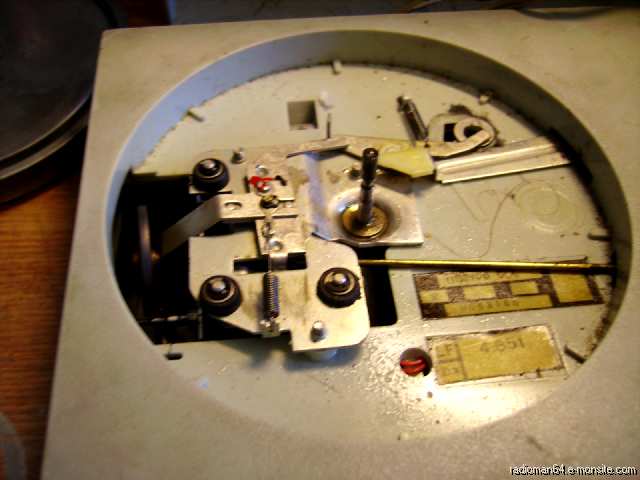

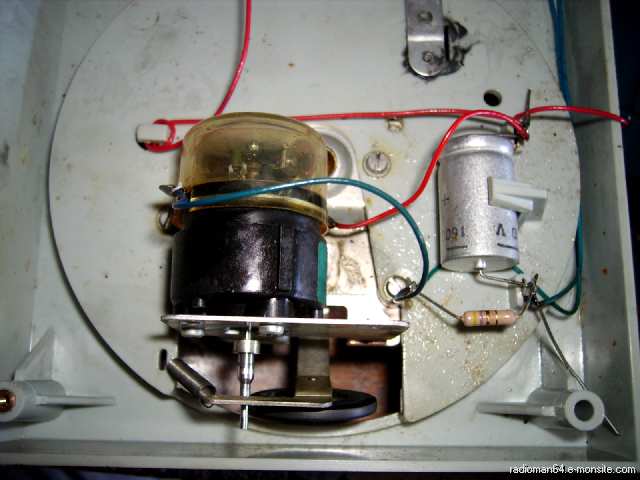

Après plus d'une heure de nettoyage/dégrippage de l'axe et du palier du plateau, je suis enfin arrivé à le faire tourner!Une résistance de 4,7Ω alimente le moteur: elle a un peu chauffé mais à l'ommètre est est encore bonne...Un gros condensateur chimique de 1500µF 10V est en // sur les bornes du moteur ...Celui-là je pense que je vais le changer car il parait bien sec!

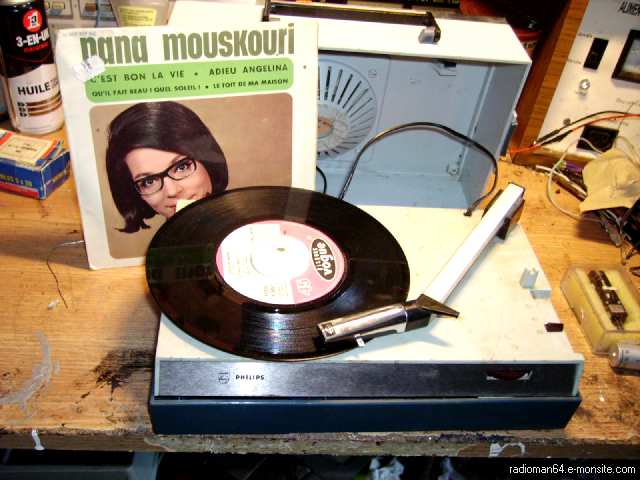

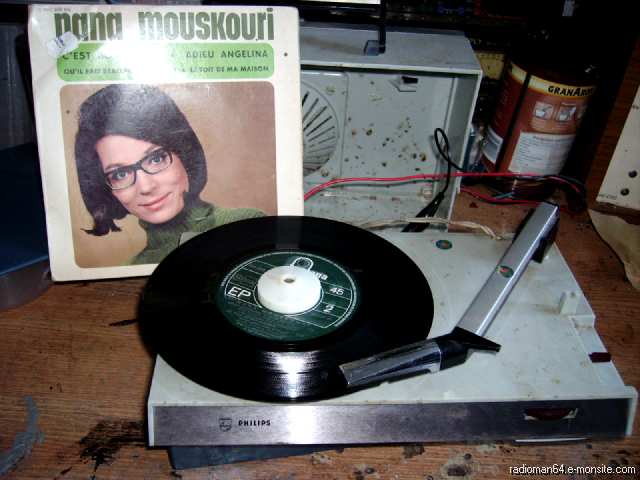

Premiers essais avec un 45Tours de Nana Mouskouri:

Ca fonctionne pas mal , mais j'ai 2 petits problèmes:

1- par moment, le disque ralentit légèrement, puis ça repart ...

2- Le son est pas terrible...Que des médiums, pas d'aigues ni de graves...

Le problème d'entrainement a été vite résolu car c'est tout simplement le tapis en caoutchouc (un peu durci par le temps) qui glisse sur le plateau en alu!

Je l'ai donc collé et au 2è essai => ça fonctionne OK...!

Pour le son, il me restait en stock une tête Philips 22GP204 neuve avec un diamant d'origine:Et là le résultat est spectaculaire: malgré le petit haut-parleur de 12 cm les graves et les aigues sont bien au rendez-vous, le son est clair et net!

J'ai remplacé le gros condensateur de 1500µF10v par un 2200µF 25V que j'avais en stock:

Et j'ai remplacé le fil du haut-parleur qui etait en mauvais état:

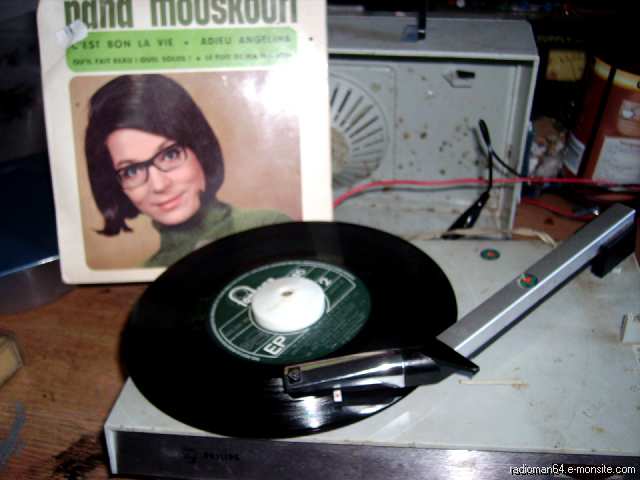

Et il reste à faire un dernier essai...Et voila un petit tourne-disque qui fonctionne plutot bien....

L'ensemble a été bien nettoyé...

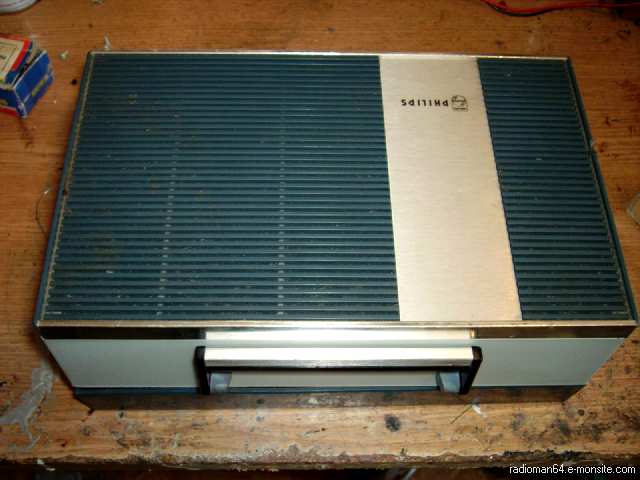

Il est pas mignon dans sa petite valise???
