COGEKIT Sirocco

C'est Jean-Michel (forum rétrotechnique) qui m'a procuré cet appareil !

Pour moi, c'est un souvenir d'enfance, car en 1964 je regardais déjà les publicités de la revue "le haut-parleur" et je l'avais vu :

C'était un appareil vendu en kit prêt à monter et surtout, il recevait la FM dont on vantait les qualités musicales.

Hélas, son prix dépassait largement mes moyens financiers…

Pour info, 300 francs de l'époque représentent 460 € de nos jours !

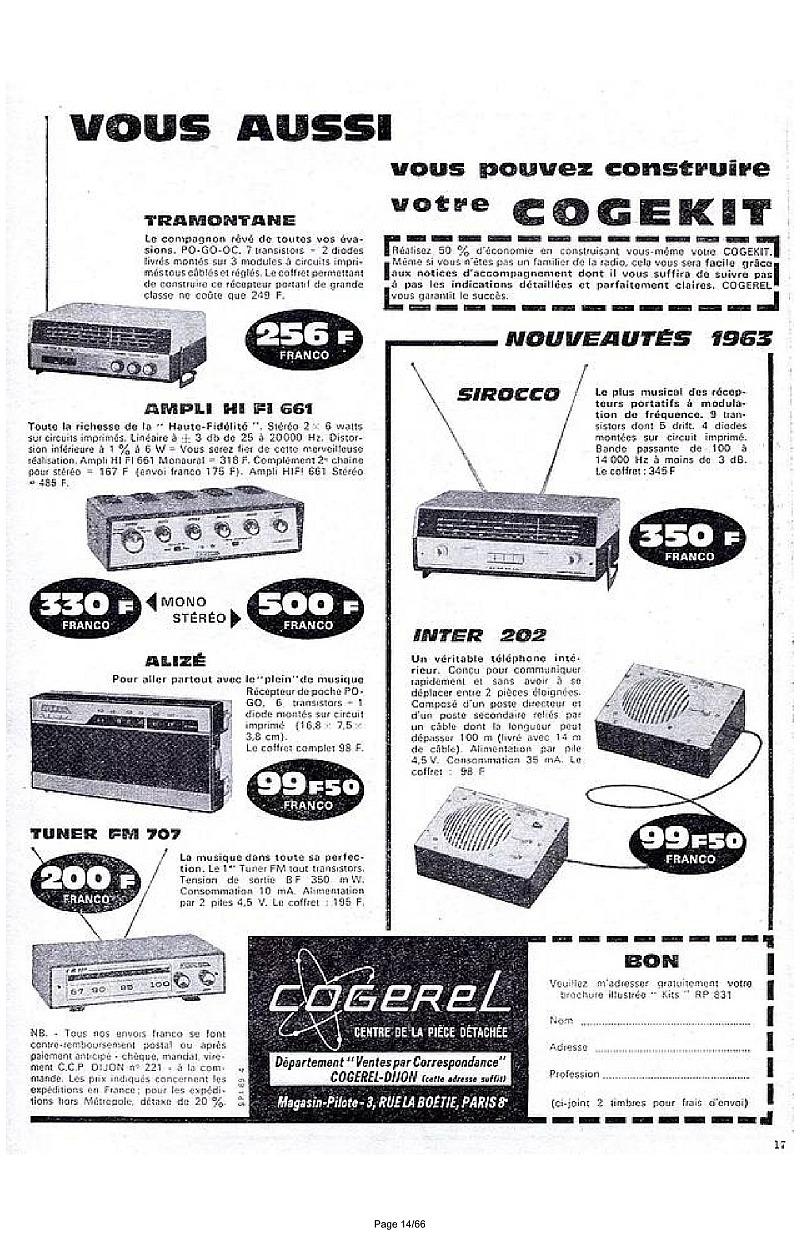

Dommage l'appareil était plutôt sympa, voici une autre publicité :

C'est ainsi que 60 ans plus tard, j'ai pu acquérir ce qui était un rêve inaccessible :

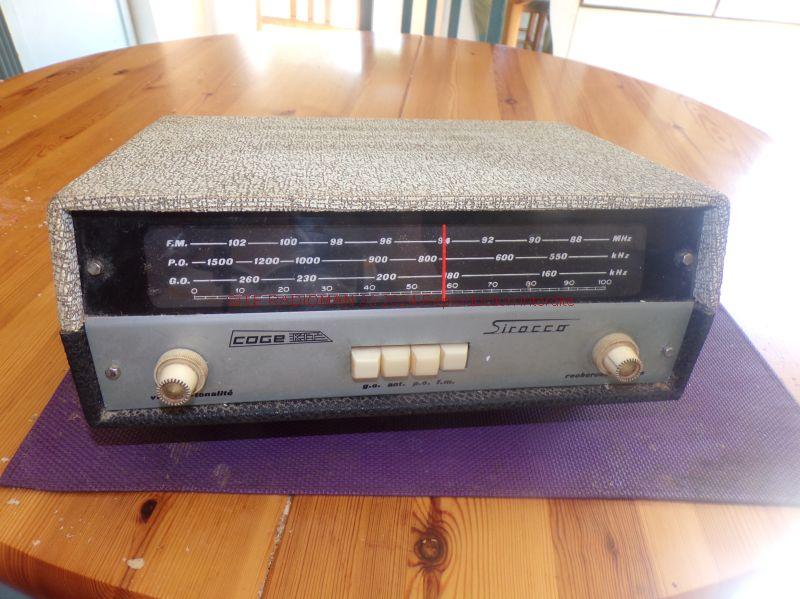

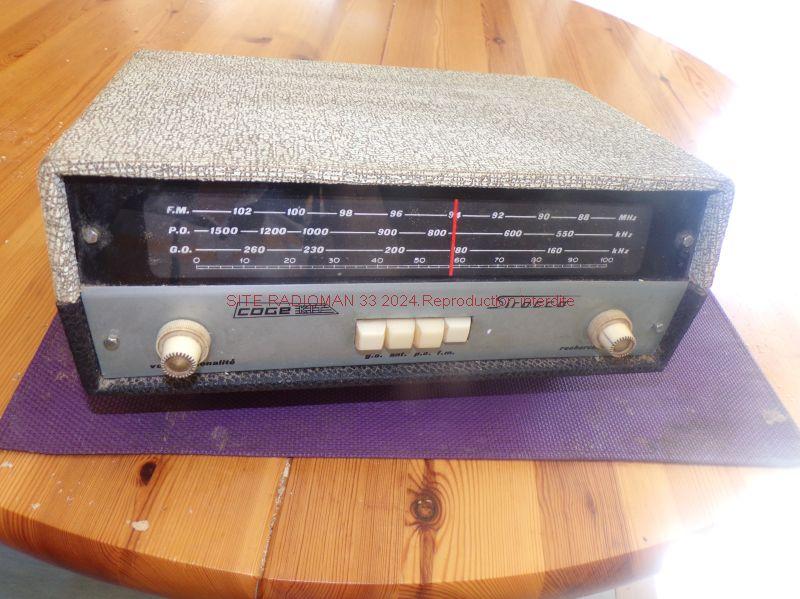

Mon "sirocco" le voici, il est en assez bon état malgré les années.

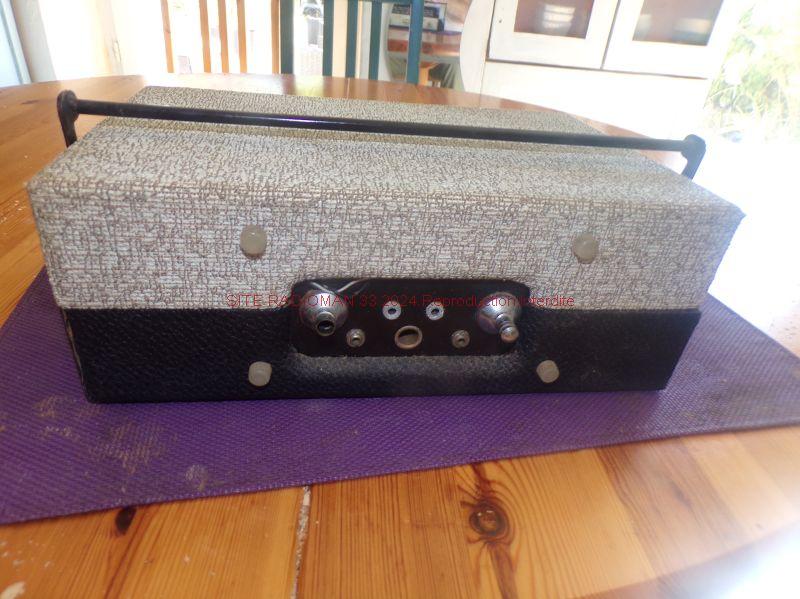

 À l'arrière, il lui manque une de ses deux antennes télescopique, mais pour la réception FM une seule antenne suffira.

Il y a aussi une prise antenne auto, prise écouteur et hautparleur.

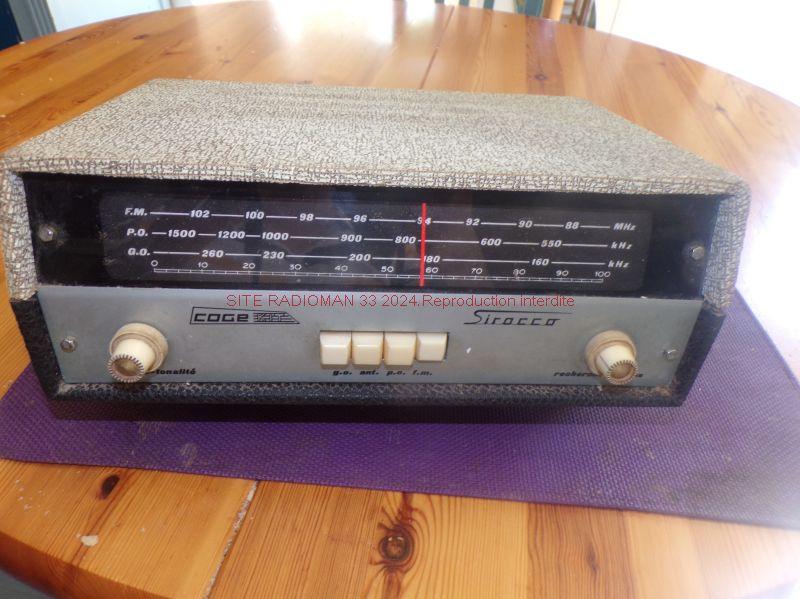

Sur le devant, un grand cadran occupe toute la largeur pour la réception des trois gammes d'ondes sélectionnées par un clavier à touches.

Deux boutons : réglage volume/tonalité et réglage des stations.

À noter que la bande FM (à l'époque) s'arrête vers 103 MHz :
Le clavier paraissait un peu grippé, mais après quelques manœuvres, il refonctionne à nouveau.

Pour l'ouvrir, on défait deux vis latérales et le dessus du boitier coulisse vers l'arrière :

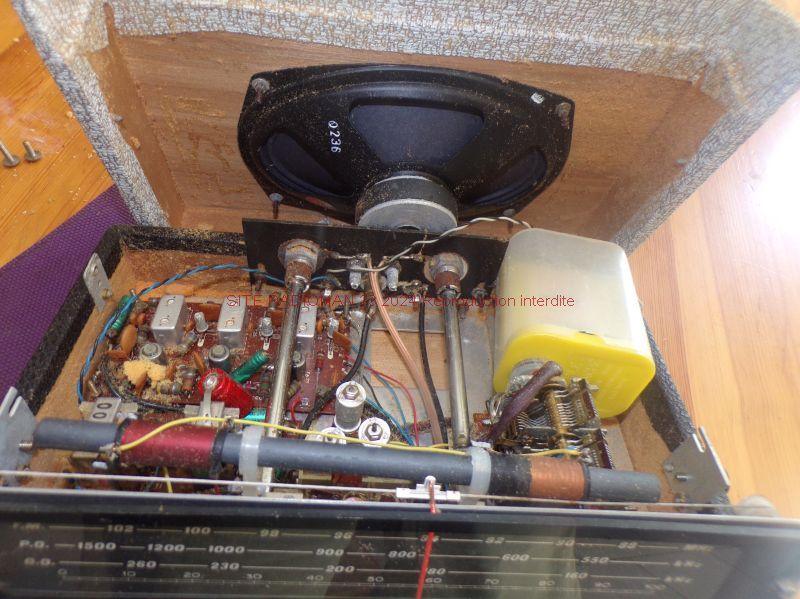

Un grand hautparleur 12 × 19 dans le couvercle, un cadre ferrite sur l'avant et à l'intérieur, les différents modules qui composent le récepteur : tout cela parait en bon état !

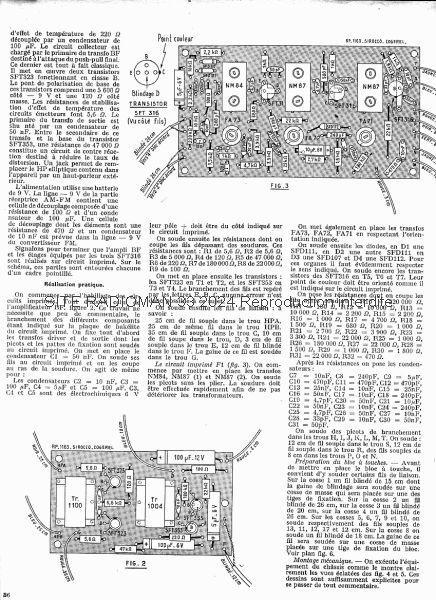

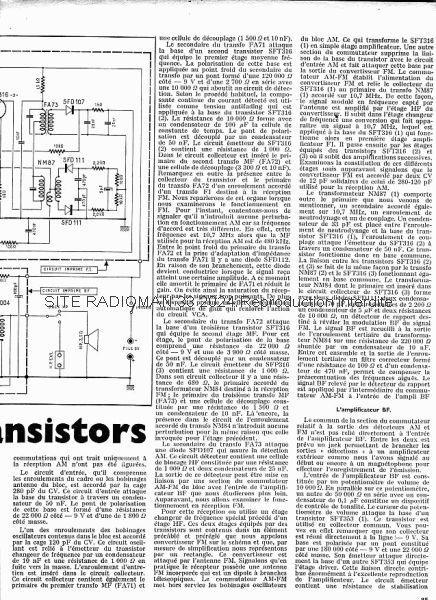

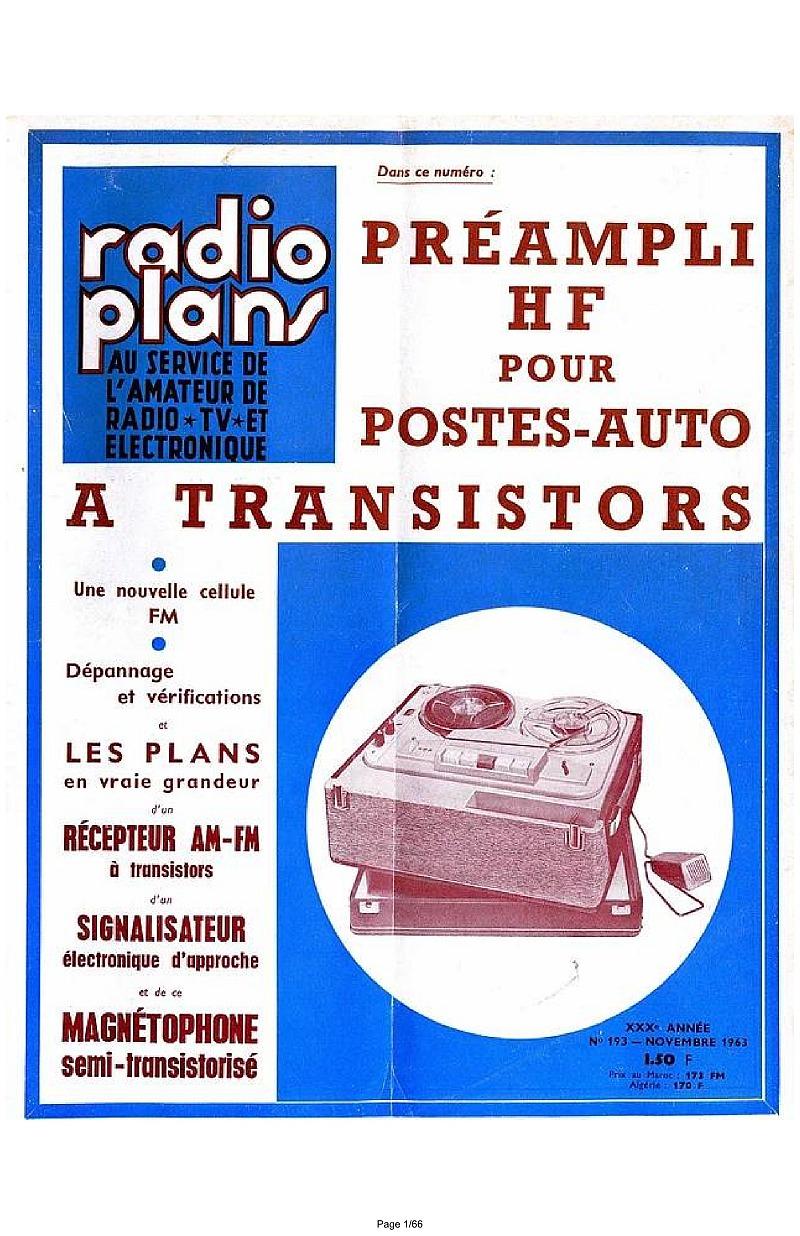

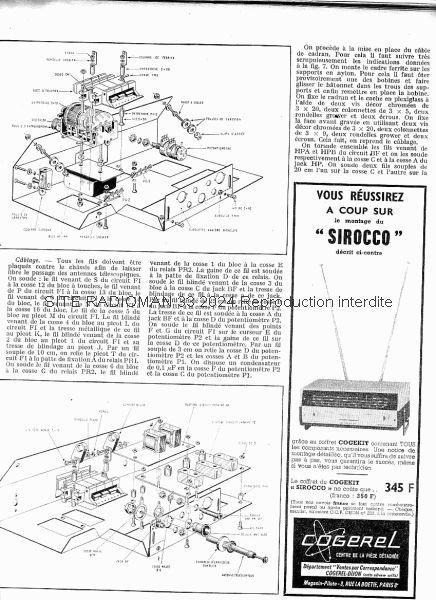

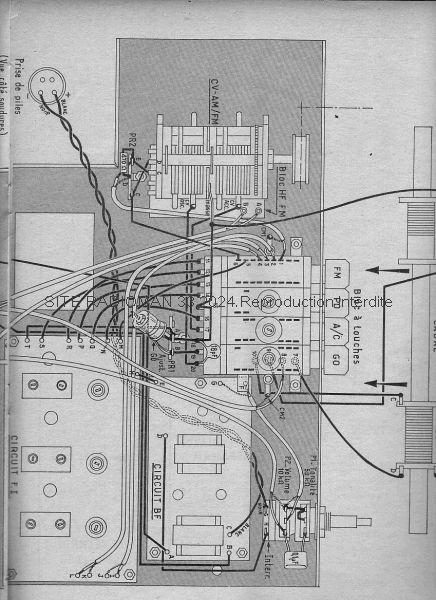

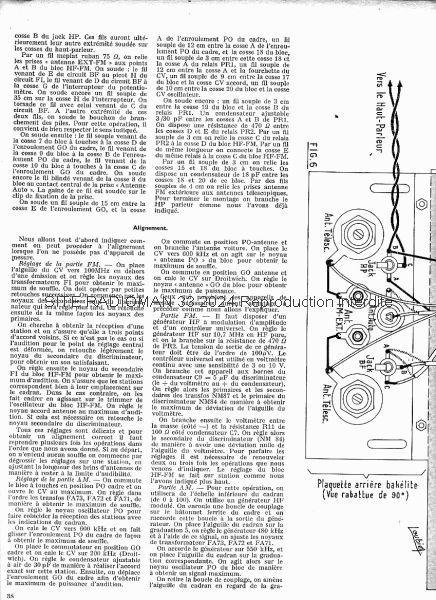

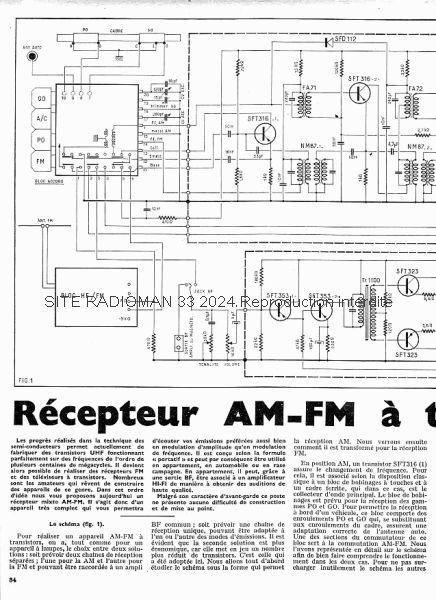

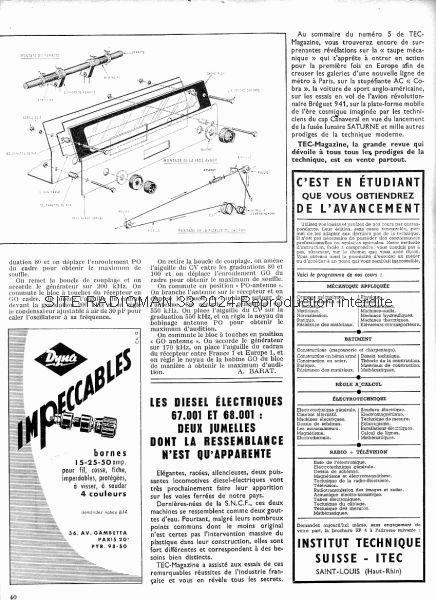

À l'époque l'appareil était vendu en kit, j'ai retrouvé dans un ancien radio plans la description du montage des différents éléments :

Bien que réalisé à partir de modules pré-câblés, ce montage reste complexe et n'était pas à la portée des débutants !

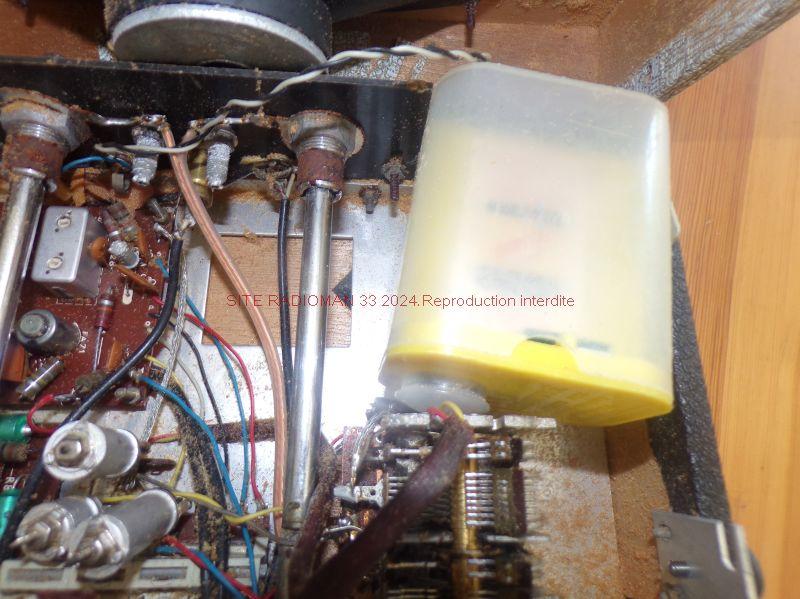

L'appareil fonctionne en 9 volts à partir de deux piles plates de 4,5 V montées en série dans un coupleur :

Un boitier en plastique permet d'éviter que les piles coulent dans l'appareil…

Passons maintenant aux essais :

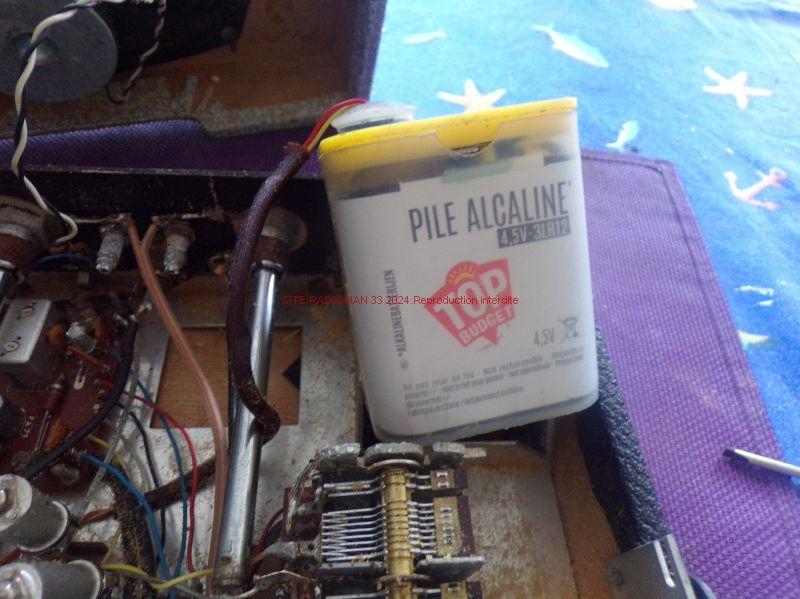

Tout d'abord, je mets deux piles dans le coupleur:Il est un peu oxydé et les contacts ne sont pas très bons : il va falloir le nettoyer… Ou le changer !

J'ai mis le poste en position FM, antenne déployée et mise en route par le potentiomètre volume/tonalité :

Ça fonctionne, je reçois clairement quelques stations FM.

Le réglage tonalité agit un peu, l'entrainement cadran est un peu dur : à voir !

En PO/GO, je ne reçois que des parasites, mais là aussi, je pense qu'il fonctionne, je ferais un essai à l'extérieur en soirée.

Je vous ai résumé tout ça dans une petite vidéo :

Il ne reste plus qu'à résoudre tous ces petits problèmes.

À suivre…
