POSTE "ONDAX " 1955 ?

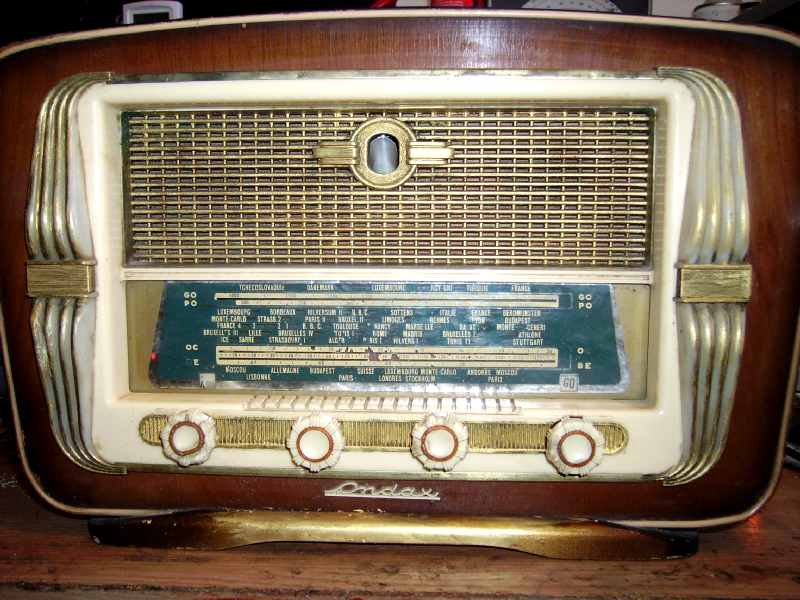

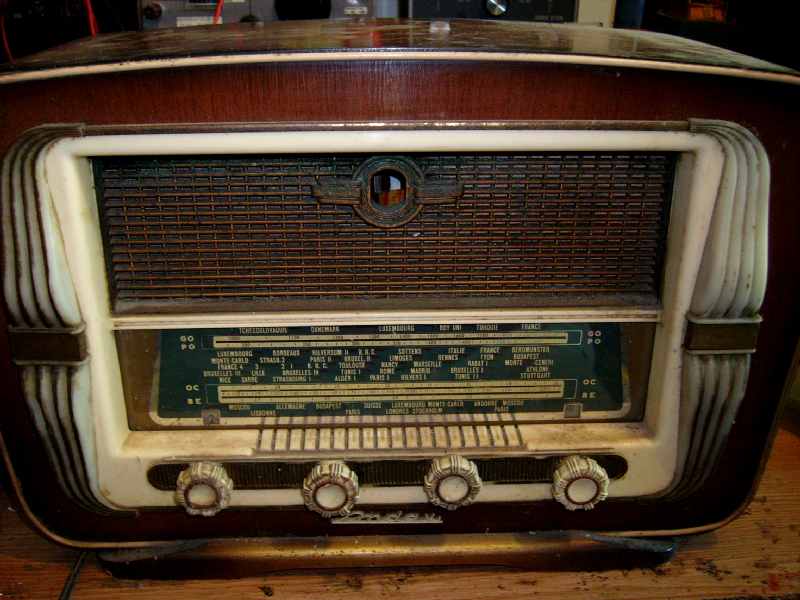

J'ai acheté ce petit poste dans un vide-grenier, son look m'a paru sympathique, mais il était en assez mauvais état :
les dorures sont à moitié effacées, la grille HP est oxydée et le vernis écaillé par endroits :
Tout d'abord pas de carton arrière pour l'identifier, et malgré mes recherches aucune trace de ce modèle sur le net ou dans mes docs.
Il ressemble au modèle "Comète 55" mais le mien n'a que quatre boutons.

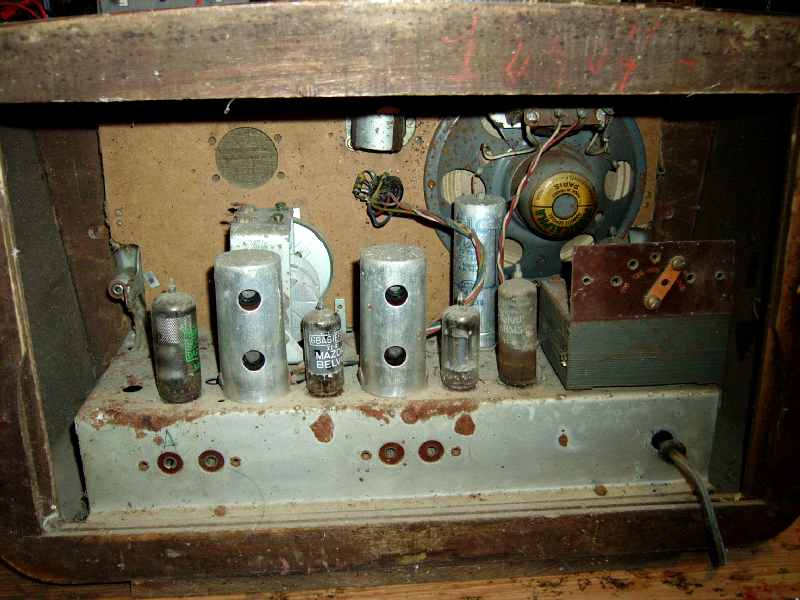

Comme on peut le voir le châssis est très oxydé, il manque l'œil magique, le cordon secteur est HS, et plusieurs lampes ont les références effacées.
On va voir que d'autres surprises vont s'annoncer:
Je sors le châssis de la caisse et… C'est quoi ces bouts de ficelle qui dépassent ?

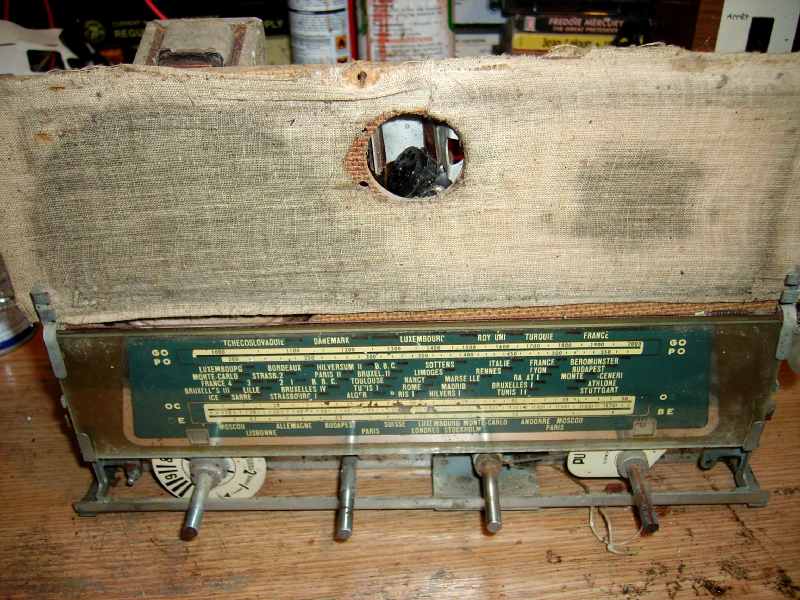

En retournant le châssis, je me rends compte qu'une partie de l'entrainement cadran est défait..!
Sur ce poste il y a 2 ficelles cadran :
Une qui entraine l'aiguille derrière la glace en verre et une seconde qui entraine (simultanément) l'axe du condensateur variable et c'est celle-là qui est défaite : c'est évidemment la moins accessible !
Pour le reste : du classique, 3 condensateurs chimiques à remplacer dont un double et 5 ou 6 condensateurs papier/goudron… La routine !

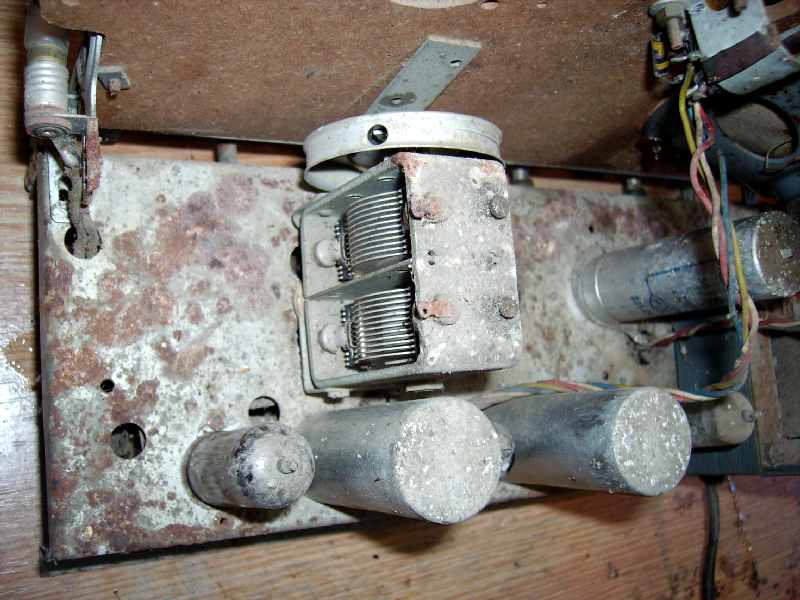

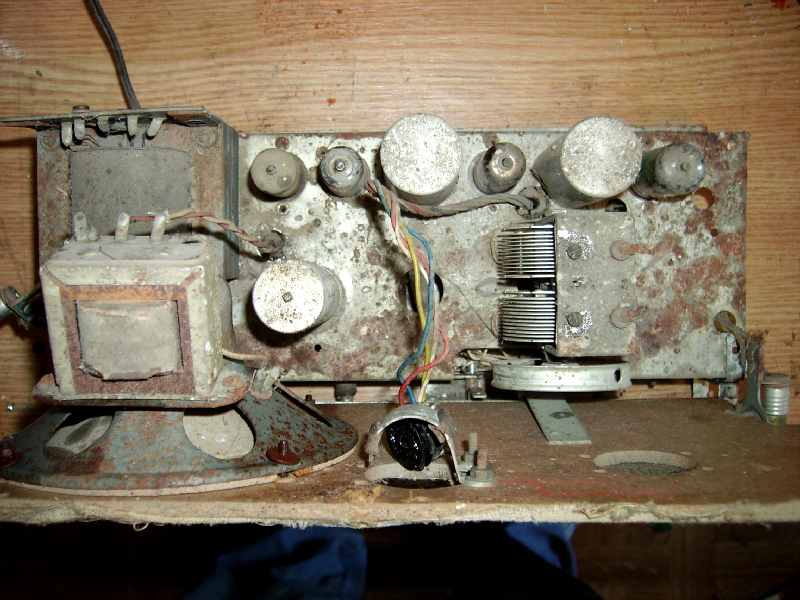

Le dessus du châssis lui n'est pas beau du tout…
Deux lampes illisibles, et beaucoup, beaucoup d'oxydation.

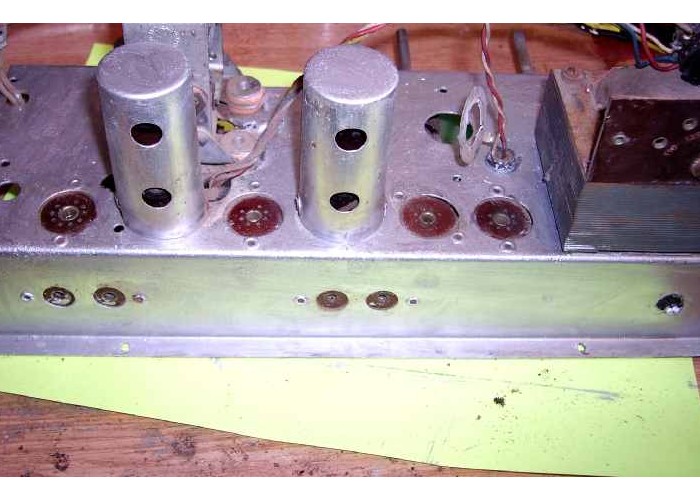

J'ai donc décidé de procéder à un "grand nettoyage" avec pour touche finale un bon coup de peinture métal sur les tôles après les avoir passés à la brosse métallique.
Oui, je sais, ça change l'apparence : comme dirait ma fille : " tu l'as maquillé comme une voiture volée !
Mais après, on a l'impression de travailler dans un espace un peu plus "clean".

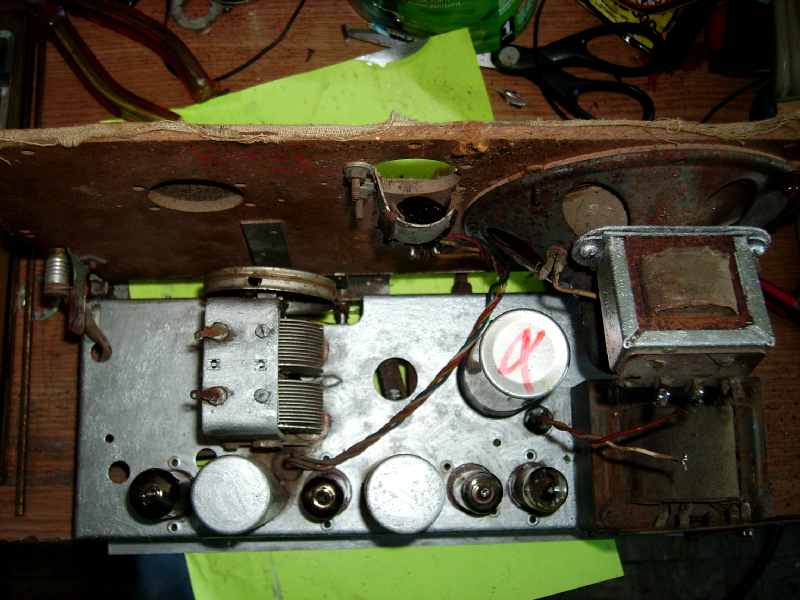

Bon ! même si ce n'est pas parfait, il est plus joli comme ça !

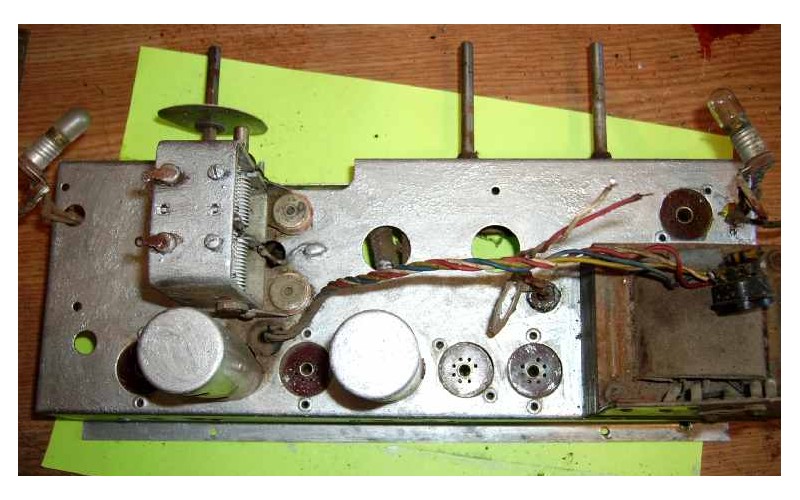

On remarquera que j'ai enlevé la contre-plaque avant en isorel car l'entrainement cadran y est fixée dessus.

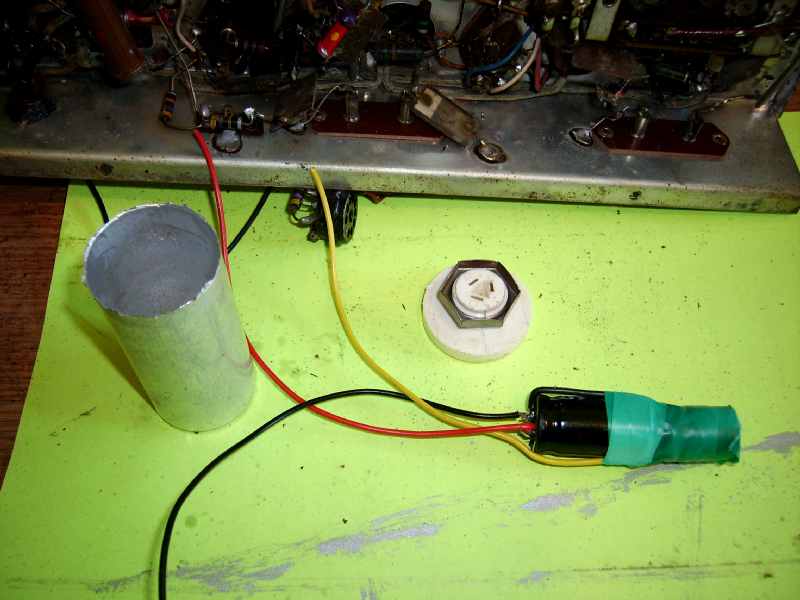

Le châssis étant maintenant bien accessible, j'en profite pour changer le gros condo chimique : c'est un 2 x 12 µF 500 V :
Je monte dans un tube alu 2 condensateurs de 22 µF 400 V et je les branche en isolant bien le fil négatif car il n'est pas relié au châssis.
Voilà tout est remonté : j'ai réussi à remettre la ficelle sur le tambour du condensateur variable, et l'entrainement fonctionne !

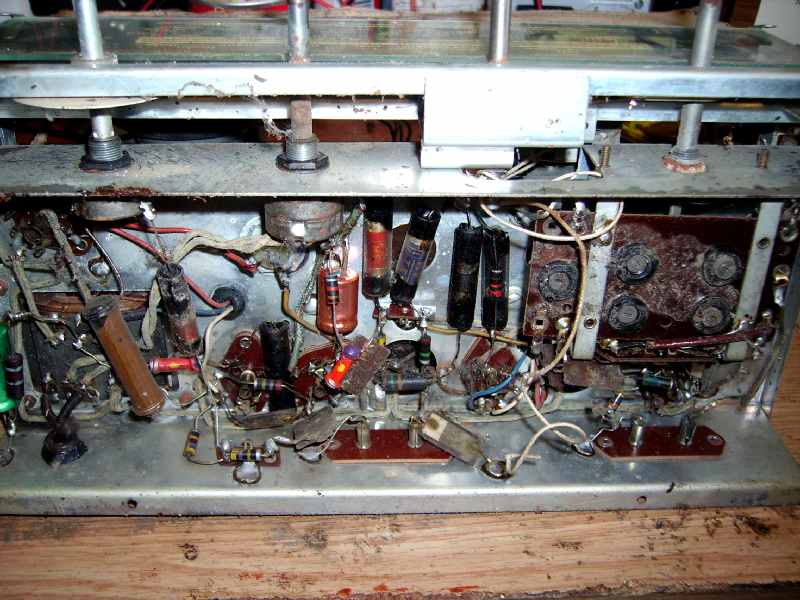

On retourne le châssis et il reste à remplacer les autres condensateurs :

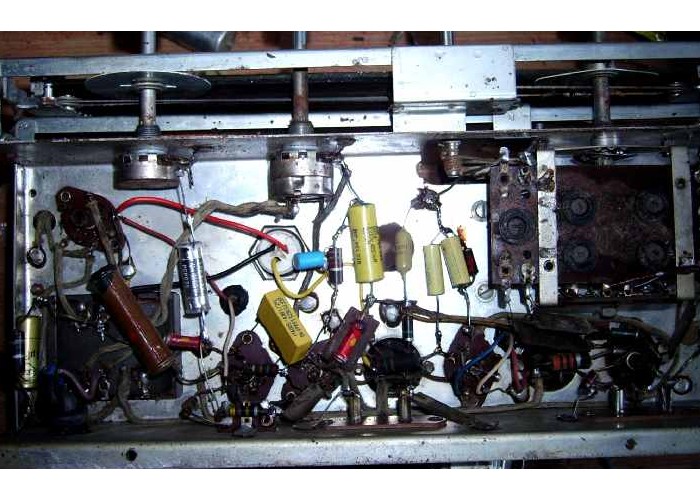

Voilà ! quelques "taches" jaunes et bleues sont apparues : ce sont les nouveaux composants qui ont pris leur place.
Il y a aussi deux petits condensateurs chimiques : un de 50 µF 63 V et un de 100 µF 63V : attention le 100 µF a le positif au châssis (polarisation négative de la lampe finale).
Le câblage est un peu fouillis alors j'en ai profité pour isoler certains fils qui se touchaient.

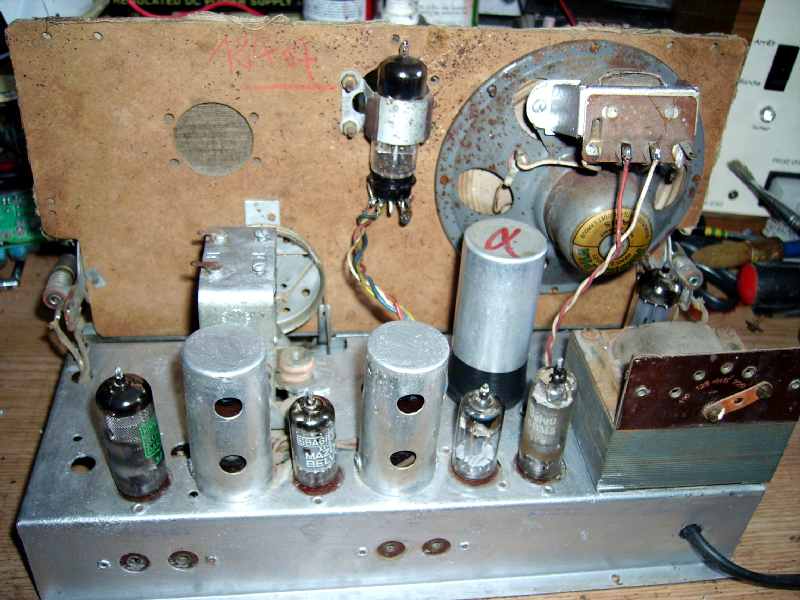

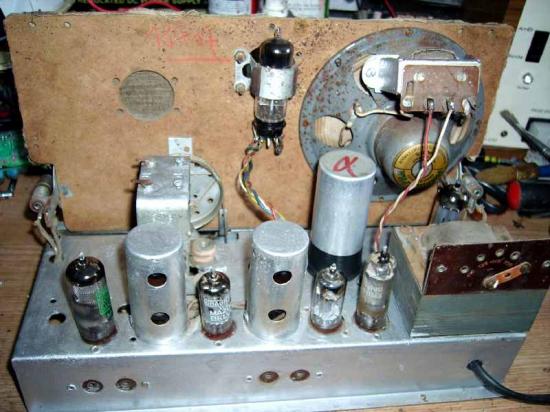

Sur le dessus, j'ai tout remonté , j'ai nettoyé les lampes, et j'ai mis un cordon secteur neuf !
Le jeu de lampes est assez curieux :
ECH81: Oscillatrice et 1ʳᵉ FI
6BA6: 2è FI
6AV6: détection
6BM5: ampli B.F
EZ80: Redresseuse
EM85: oeil magique
Un mélange de lampes miniatures et noval:
ils faisaient les fonds de tiroir chez ONDAX !
L'œil magique d'après son cablage était un EM85 mais n'en ayant pas, j'ai modifié le câblage pour y monter un EM81 que j'avais en stock !
Tout est prêt pour les premiers essais sur mon alim variable après avoir branché un bout de fil dans la prise antenne, car il n'y a pas de cadre incorporé :
Attention ! toujours prendre des précautions au moment de la mise sous tension…
Des HAUTES TENSIONS sont présentes sur le circuit un peu partout.
Une lampe cadran s'allume et un fort bruit de fond arrive ...
Je tourne le sélecteur sur GO et France-Inter arrive clair et net.
Haute tension : 242 volts : c'est bon !
L'œil magique est un peu palichon mais hélas les EM81 c'était souvent le cas !
Les autres gammes fonctionnent aussi malgré quelques faux contacts dans le bloc d'accord.
Le bouton de gauche est un réglage de tonalité ma foi assez énergique !
Pour ceux qui sont observateurs : entre la 1ʳᵉ photo tout au début et celle ci-dessus, on remarque des petits "manques" sur la peinture du cadran :

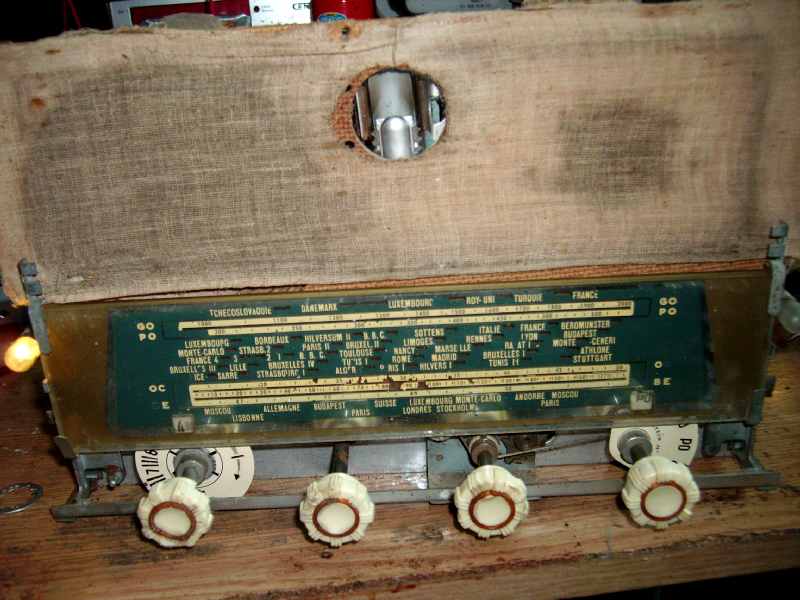

Lors du démontage de la glace cadran je me suis aperçu trop tard qu'en fait, elle était constituée de 2 plaques de verre fin.
Sur celle de devant, il y a la sérigraphie jaune et sur celle de derrière, il y a le fond gris-bleu !
Au démontage, les 2 plaques se sont séparées et des petits fragments de la sérigraphie jaune sont partis en poussière : j'aurais dû me méfier, mais c'était trop tard.
On ne fait jamais assez attention et la retouche des fragments disparus est assez aléatoire, c'est pour cela que je ne m'y suis pas risqué !
Reste à changer l'autre lampe cadran et on va nettoyer la caisse et les enjolivures :

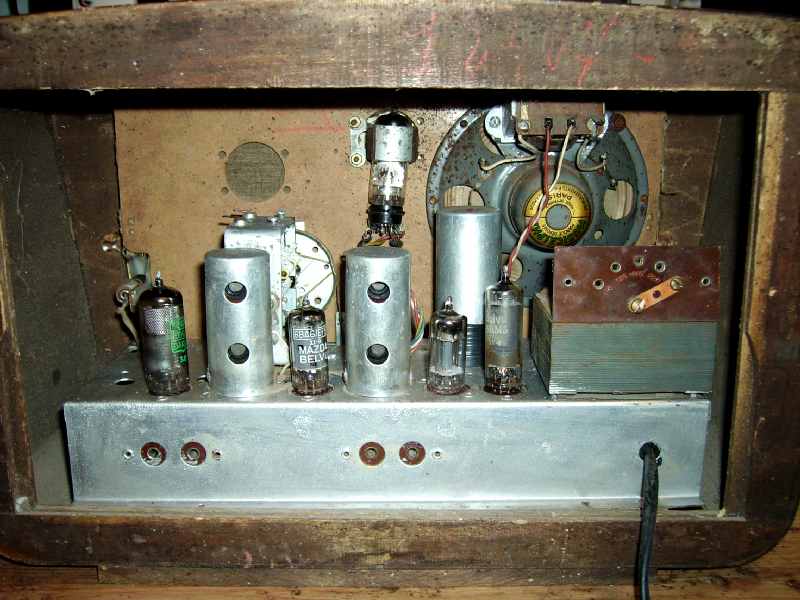

Et voilà !
Après un bon nettoyage j'ai refait les dorures, et l'ensemble est déjà plus présentable.
Il fonctionne correctement sur toutes les gammes il ne me restera plus qu'à lui trouver un carton arrière et une place sur les étagères.
