PHILIPS BX395

Tiens encore un Philips !

C'est ce que je me suis dit en apercevant ce poste posé sur un meuble ancien au beau milieu du vide-grenier d'un petit village du Gers l'été dernier !

Il m'a paru en très bon état et après quelques minutes de marchandage, je suis reparti avec.

C'est donc un PHILIPS BX 395A de 1949 :

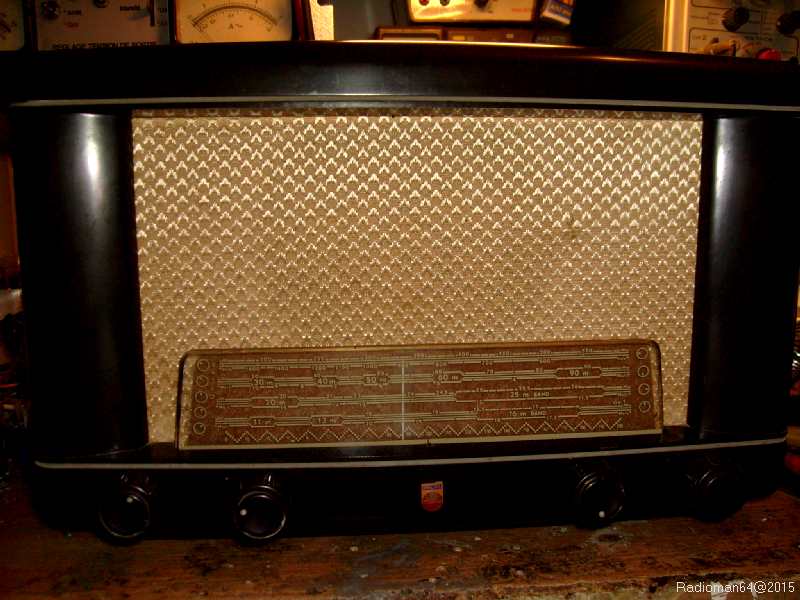

C'est un poste en bakélite brun foncé d'un aspect assez austère avec quatre gros boutons sur le devant.

Entre les boutons, un petit écusson "Philips", un cadran en verre rapporté sur une toile de haut-parleur dans les tons beige clair !

Voilà pour la présentation !

Le cadran nous indique qu'il possède 4 gammes d'ondes : PO, + 3 gammes OC

Ici pas de GO visiblement un poste pour l'export !

Il est dans un état irréprochable : la bakélite n'est pas fendue aucune rayure malgré ses 66 ans: c'est un peu ce qui m'a décidé à l'acheter !

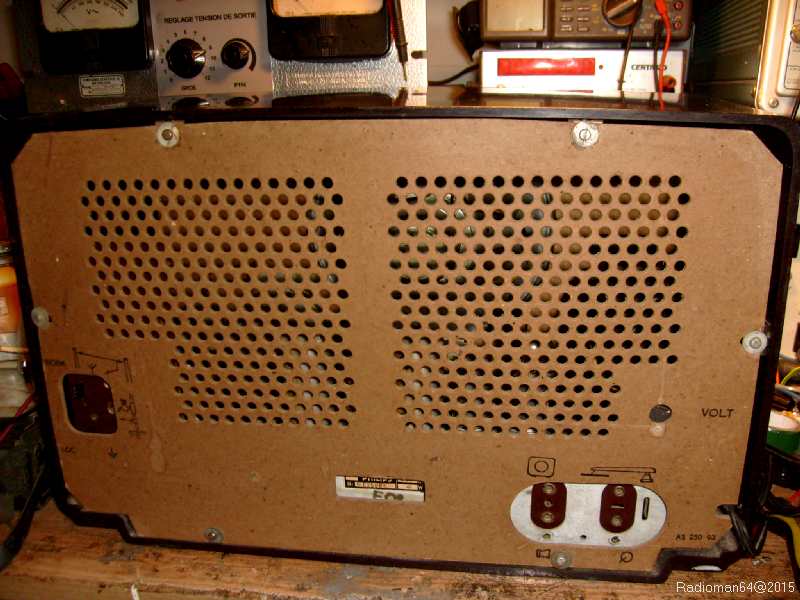

A l'arrière le carton perforé nous donne quelques indications: le type, la tension secteur, il y a aussi diverses prises (P.U, Antenne, Terre…).

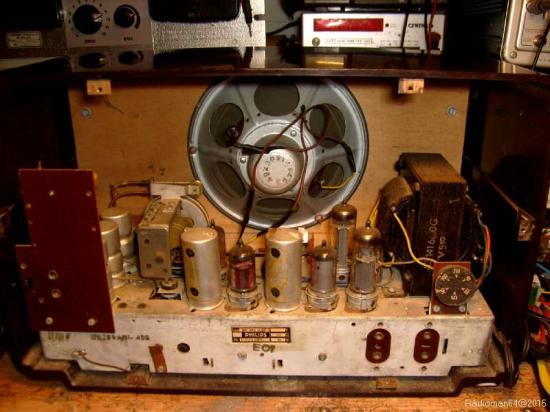

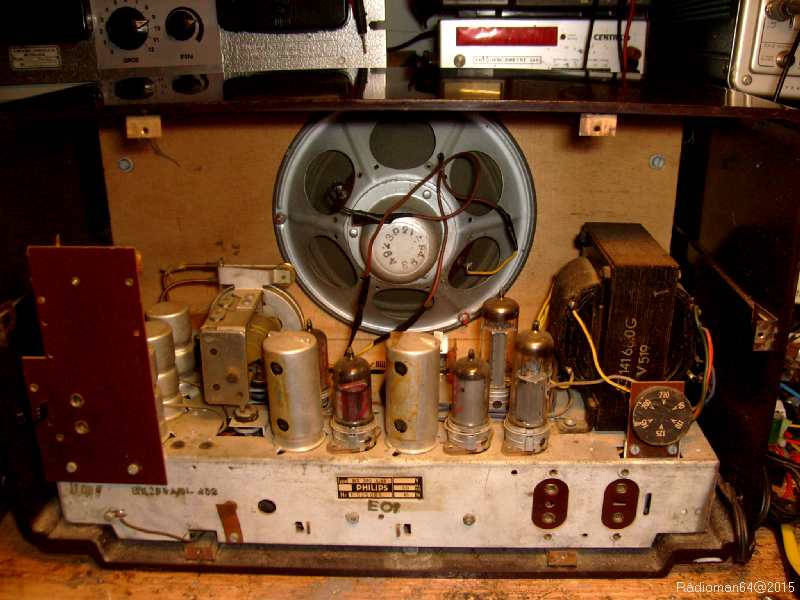

6 vis à défaire et voila l'intérieur !

Aucune trace d'oxydation, très peu de poussière, le châssis est complet avec toutes ses lampes.

À droite, le transfo avec son répartiteur de tension positionné sur 220 V.

Un appareil dans cet état, on a presque envie de le brancher.

Mais ne sautons pas les étapes, on continue le démontage !

Démonter un Philips ce n'est jamais simple :

d'abord  4 vis avec entretoises dessous la caisse, ensuite, on va enlever les 4 boutons en tirant dessus, et enfin, il faut dévisser la vis qui est sur une pièce en métal qui tient le câble d'entrainement cadran

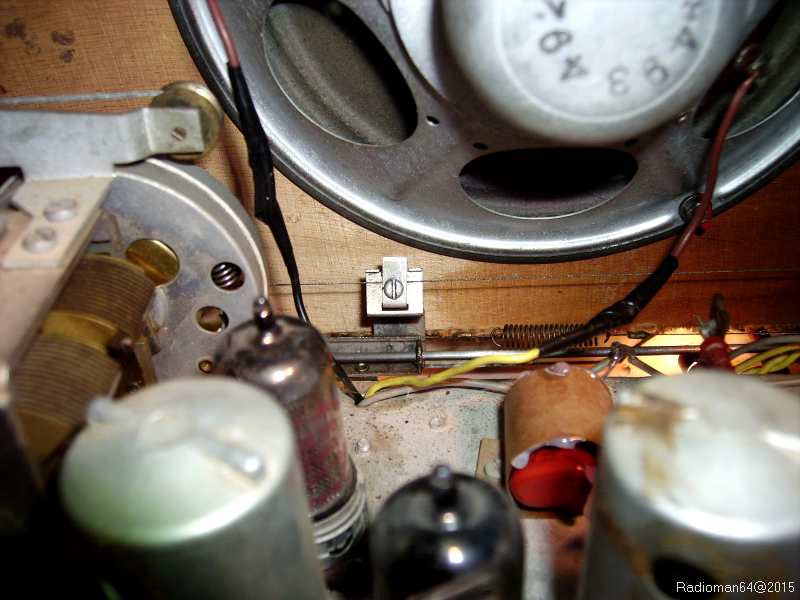

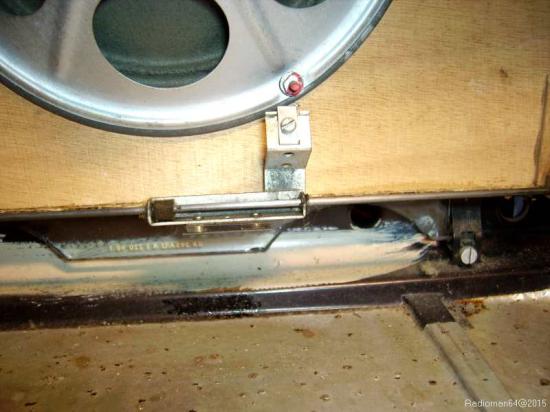

On la voit ici sous le haut-parleur : c'est la plus délicate à défaire !

On n'oubliera pas de dessouder les deux fils qui vont sur le haut-parleur...Le chassis sera tiré doucement par derrière.

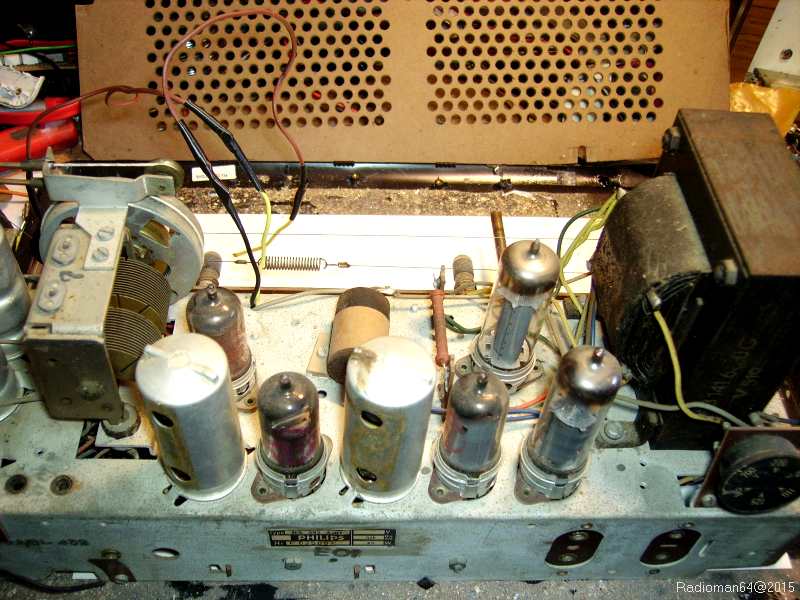

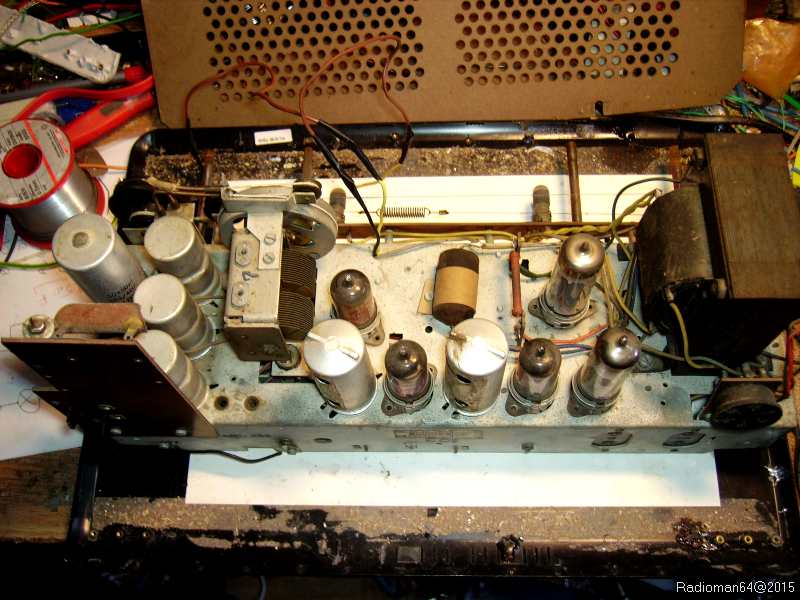

La caisse sera rangée dans un coin avec les vis et les boutons : regardons le châssis de plus près :

À droite, derrière le répartiteur de tension, c'est le transformateur d'alimentation !

Il est tout noir, non, il n'est pas cramé ! Il est imprégné de goudron.

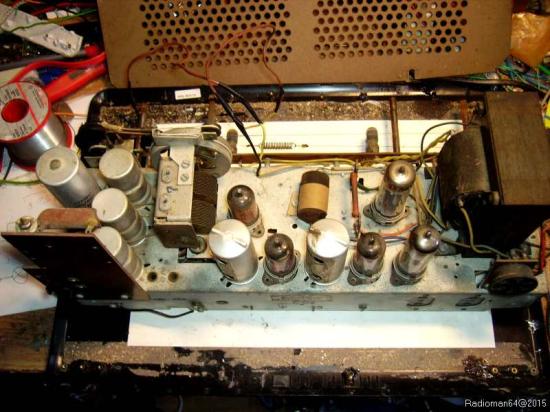

Sur le châssis les tubes série "Rimlock", les transfos FI tubulaires puis en allant vers la gauche : le condensateur variable, les 3 autres tubes en alu sont des bobinages HF et pour terminer le gros condensateur chimique de 2 x 50 µF 400 V.

Tout cela est visiblement en bon état !

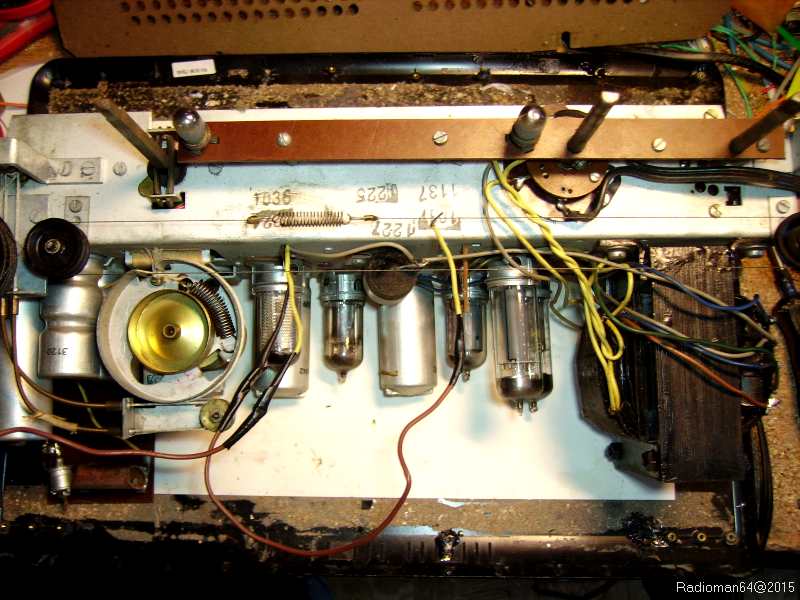

Si on retourne le châssis:

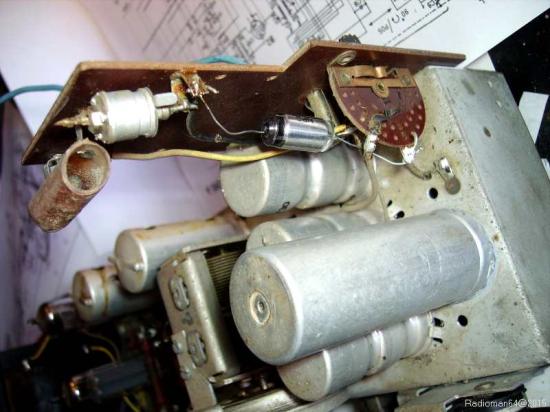

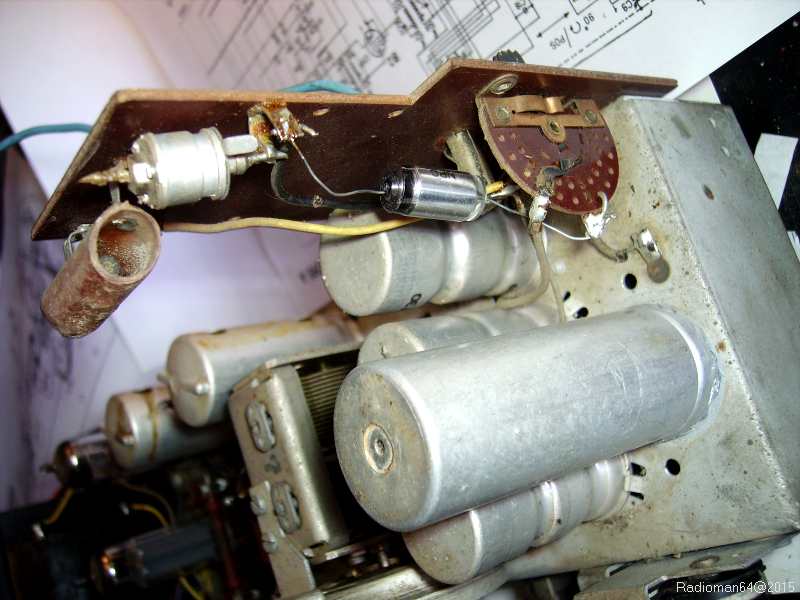

Sur le devant il y a une plaque avec les deux lampes cadran: j'ai l'impression qu'elles sont grillées !

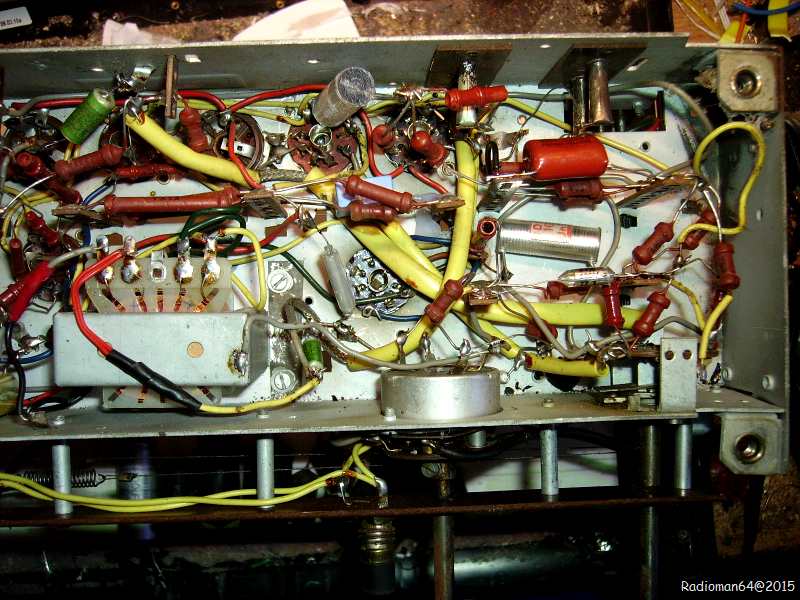

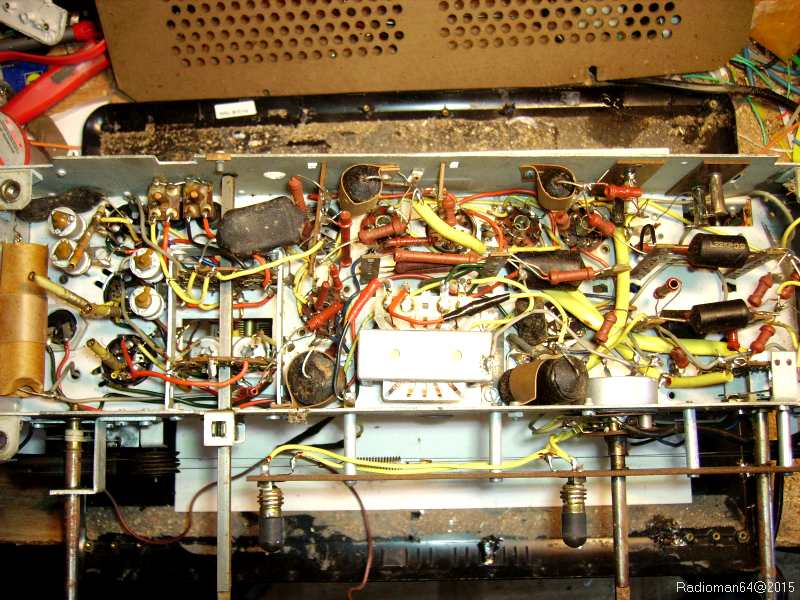

Et enfin le dessous :

Le câblage… Ben, c'est du Philips !

Un peu dans tous les sens, avec ces gros condensateurs "goudron" noirs spécifiques à la marque !

Au milieu, un transformateur qui paraît tout neuf : lui, il n'est pas d'origine : c'est le transfo B.F qui a été remplacé par un modèle de chez "OREGA" !

On dirait un transfo de sortie sont de poste TV, j'espère qu'il fonctionne correctement, en tout cas l'intervention (surement pas récente) a été faite très proprement !

Le travail à prévoir :

Remplacer les deux condos chimiques sur le côté gauche.

Remplacer tous ces condos "goudron" qui sont à moitié désintégrés !

Vérifier toutes les résistances, surtout celles de fortes valeurs.

Nettoyer les supports de tube.

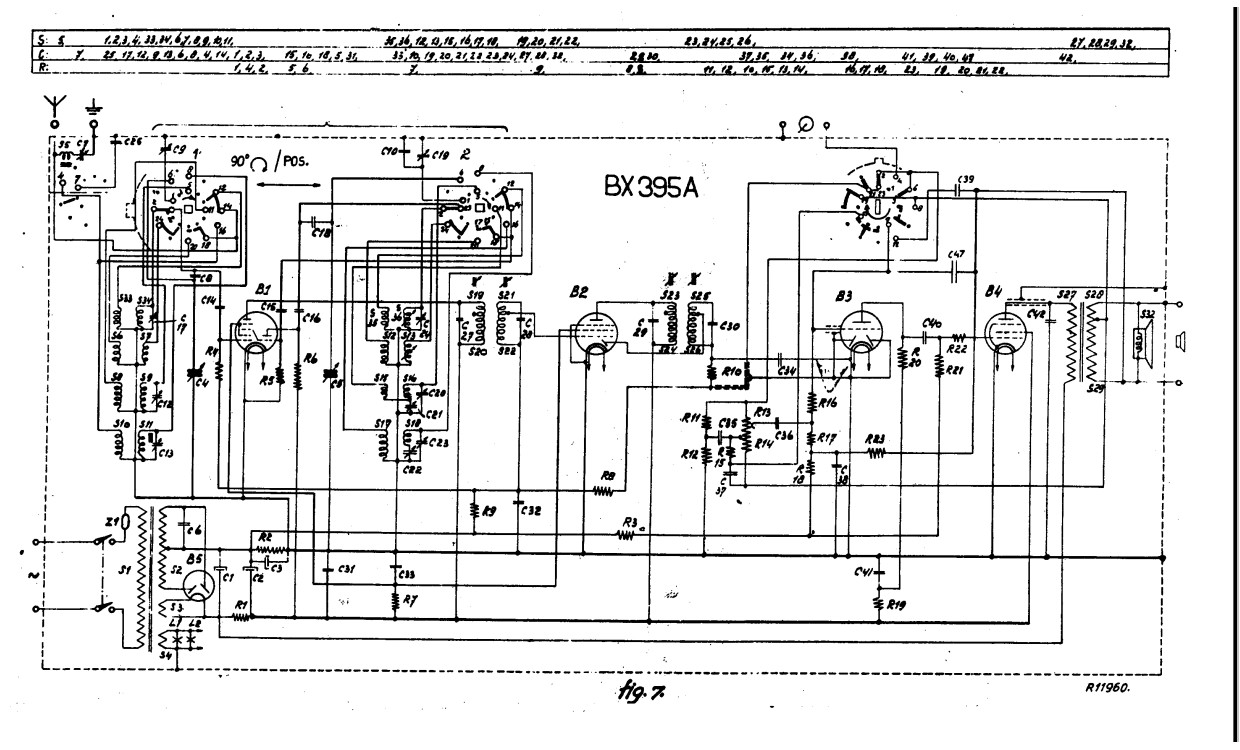

Je suis parti en premier à la recherche du schéma : trouvé sans difficulté sur Doc-tsf:

On y trouve aussi la doc service :Bx 395 a 0 (845.41 Ko)Bx 395 a 1 (715.04 Ko)Bx 395 a 2 (863.66 Ko).

Le texte est en hollandais, mais les schémas et illustrations sont très détaillés !

Après avoir imprimé ces documents, j'ai déterminé les condensateurs à changer :

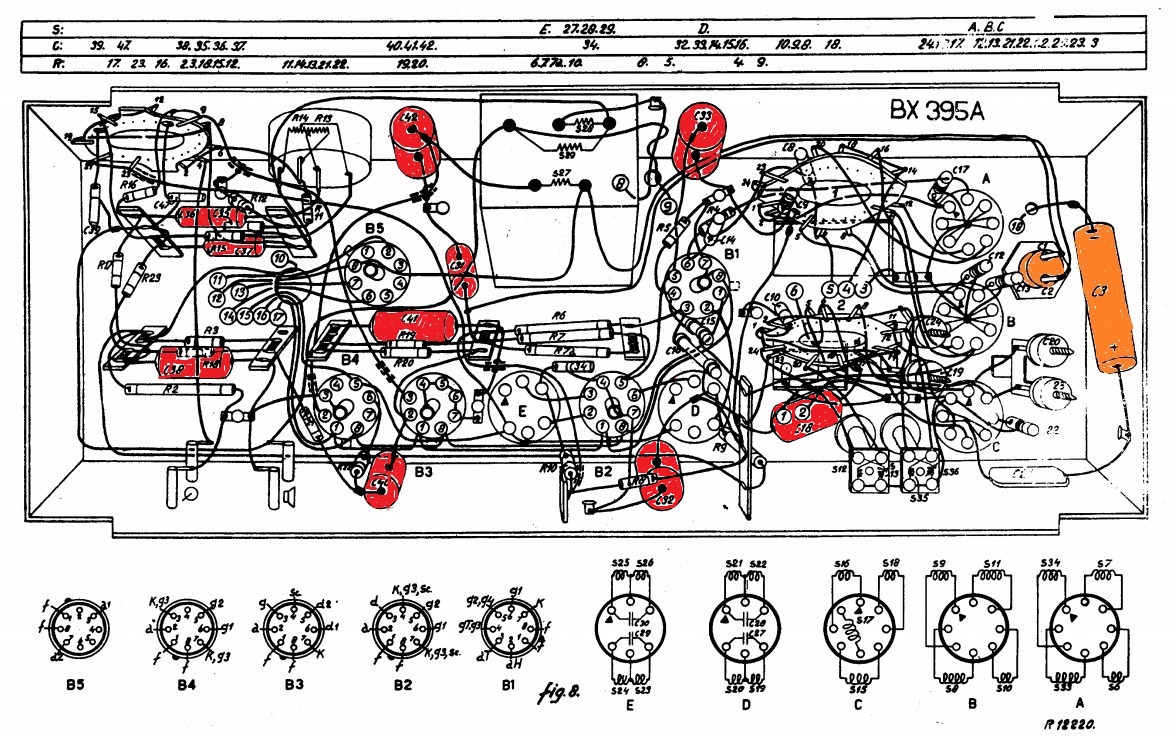

Les voici en orange pour les chimiques et en rouge pour les papiers/goudron :

Clic pour agrandir !

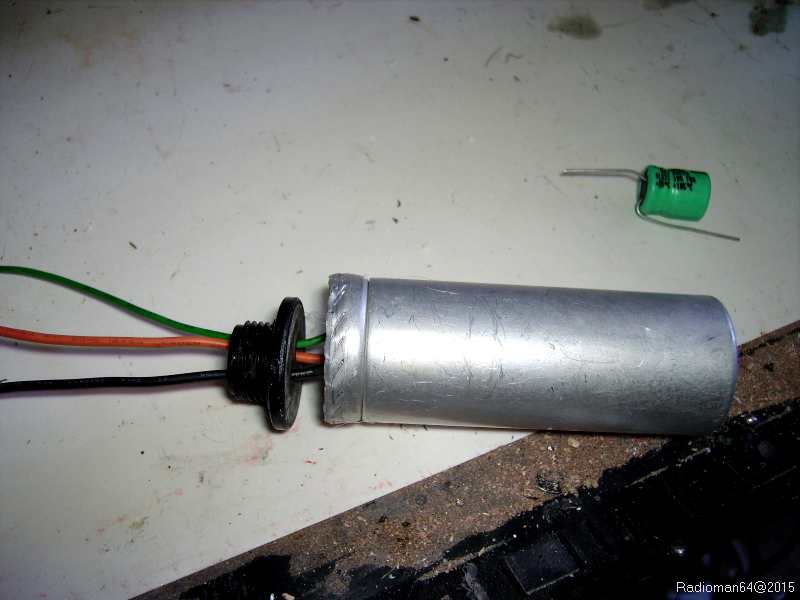

Les condensateurs chimiques sont prêts :

Dans le tube alu j'ai mis deux condos de 47 µF 450 V et le petit de couleur verte est un 100 µF 63 V.

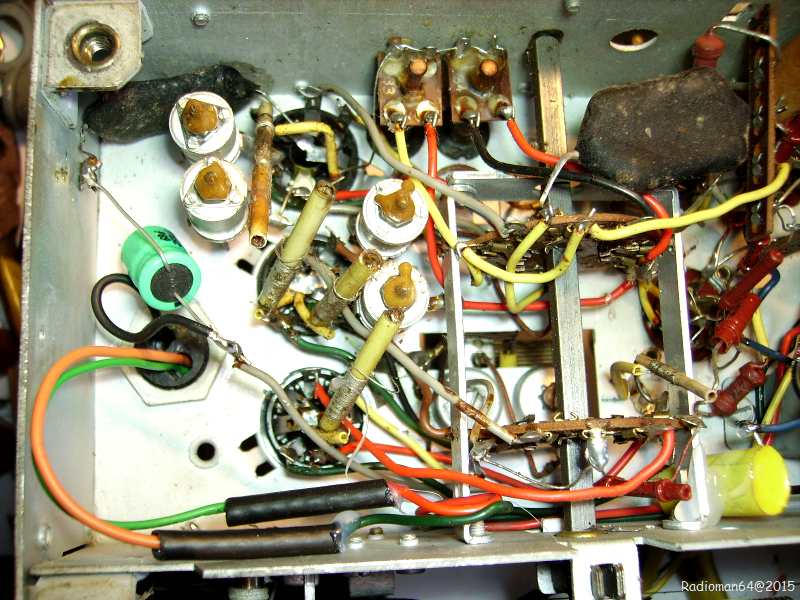

Attention au branchement :

Le négatif (commun)du 2 × 47 µF 450 v est relié au négatif du 100 µF puis à un fil gris (isolé de la masse !)

Le positif du 100 µF est relié à la masse, et les deux positifs du 2 × 50 µF sont reliés aux 2 fils rouge et vert qui arrivent depuis l'autre côté du châssis !

On poursuit par les condensateurs papier/goudron:

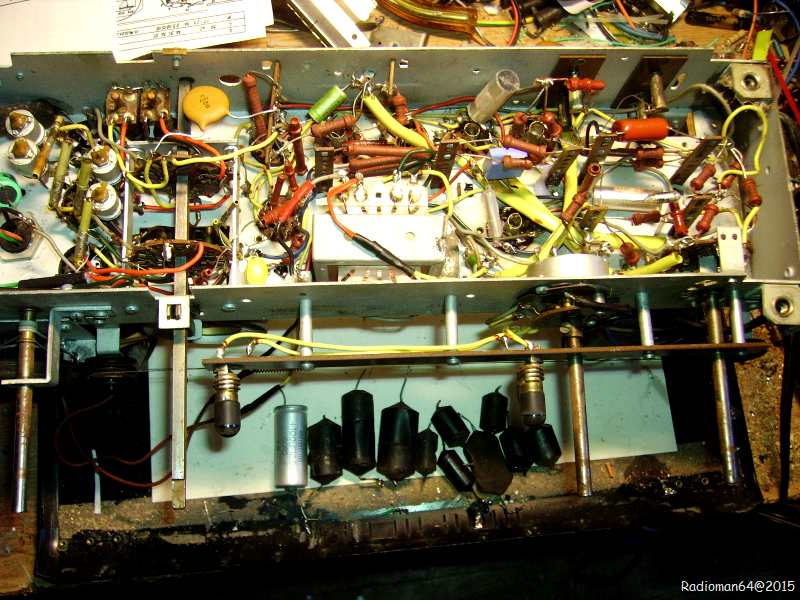

J'ai remplacé tous les condos noirs : ils sont vraiment moches.

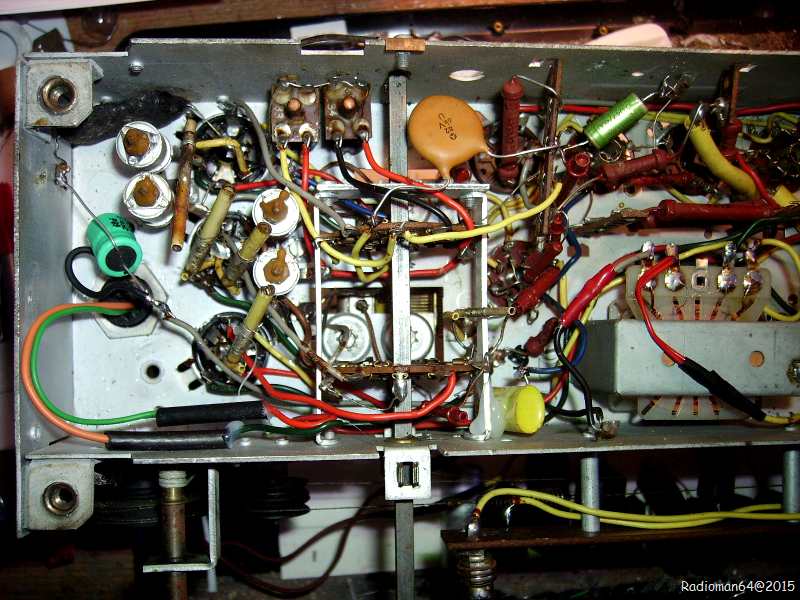

Et voilà. Il a une autre allure !

Il reste à vérifier les résistances et on va pouvoir essayer de brancher l'appareil avec les précautions habituelles !

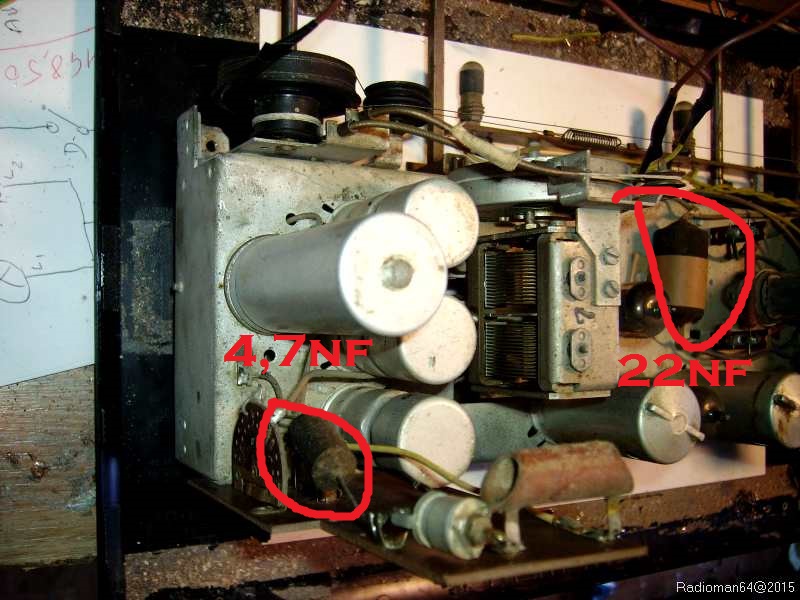

Au moment de retourner le chassis j'aperçois 2 condensateurs "goudron" qui ont echappés au remplacement:

On va donc les remplacer tous les deux :

Ici, un "styrolène" de 4700 pF

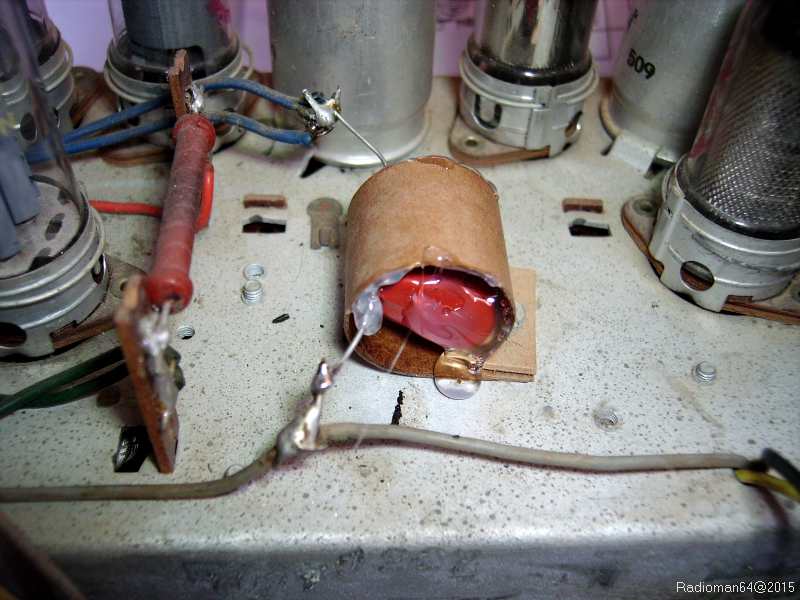

et là, une plaquette "polyester" de 22 nF 630 V fixé avec de la colle à chaud dans le carton !

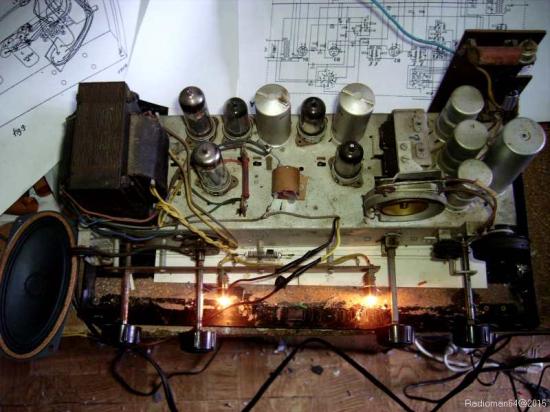

Après avoir vérifié quelques valeurs de résistances, je vais alors brancher "prudemment" l'appareil sur l'alimentation secteur variable et isolée du secteur :

J'ai mis un haut-parleur provisoire, et j'ai un fort bruit de fond qui monte progressivement !

On commute en PO et de nombreuses stations sont reçues puis en OC et là aussi, il fonctionne plutôt bien !

Étant donné le niveau de réception aucun alignement ne paraît nécessaire.

Contrairement aux apparences, les deux lampes cadran sont bonnes.

Il ne me reste plus qu'à nettoyer la caisse !

Le remontage se fait sans trop de problèmes, il faut penser à "raccrocher" l'aiguille cadran sur le cable d'entrainement

Il faut bien resserrer la vis afin qu'il ne patine pas !

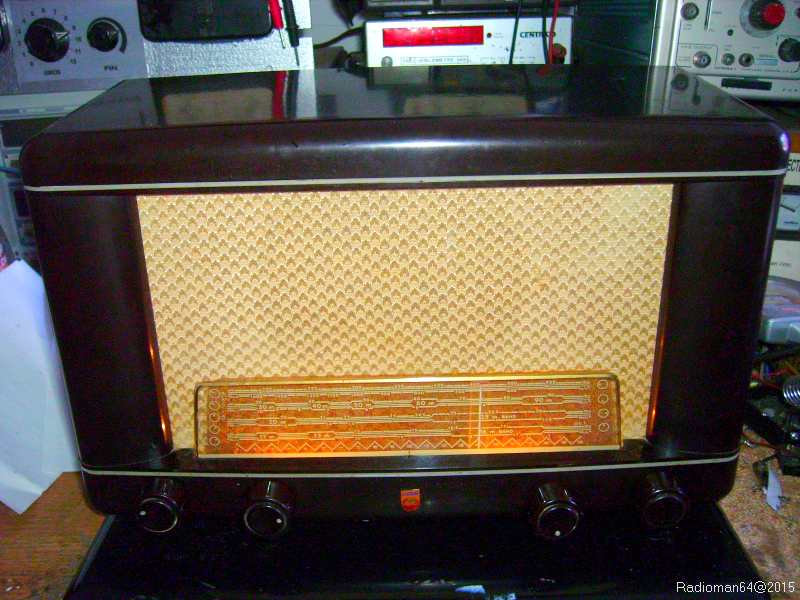

Voilà pour terminer,  le poste une fois remonté dans sa caisse en bakélite :

La réception des courtes ondes est très bonne, quant aux PO, j'ai les stations Basque et Espagnoles habituelles !

Encore un joli poste qui va rejoindre les étagères ...
