Philips BF 111U (youyou)

Il y a un moment que j'ai ce petit poste sur mes étagères, alors j'ai décidé de m'y intéresser de plus près!

Le Philips BF111 est un tout petit poste de chevet qui date de 1951

Il a existé en plusieurs couleurs:

Merci à Doc-tsf pour les pubs!

Monté dans un joli coffret en bakélite, une grille de haut-parleur décorée et un cadran imprimé sur toile, tout cela lui donne un aspect très élégant.

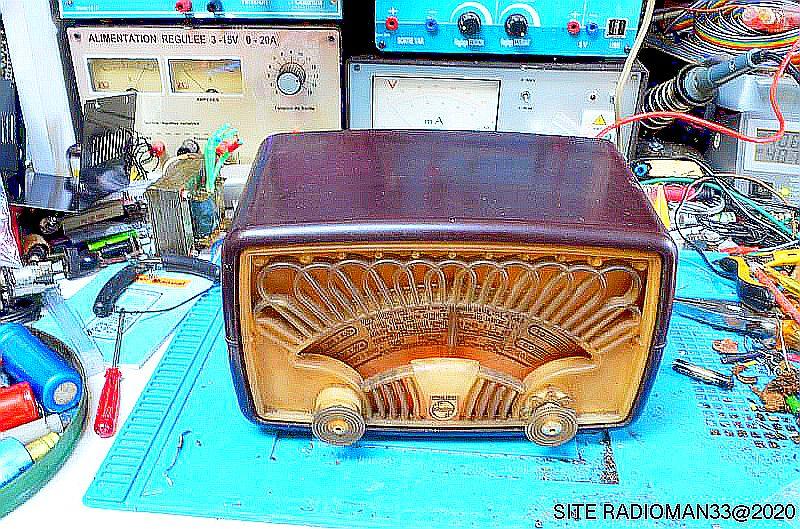

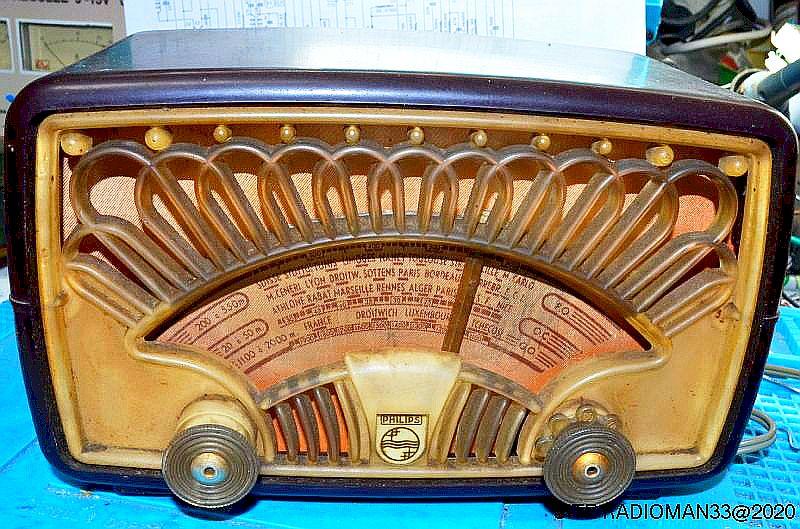

celui que j'ai est de couleur marron:

Il est en très bon état esthétique avec ses boutons d'origine!

A noter que l'écusson Philips est bien présent.

Il reçoit 3 gammes d'ondes: PO/GO/OC et l'aiguille se déplace en arc de cercle devant le cadran...

Il n'y a pas de vitre de protection car le haut-parleur est juste derrière le tissus sur lequel est imprimé le cadran.

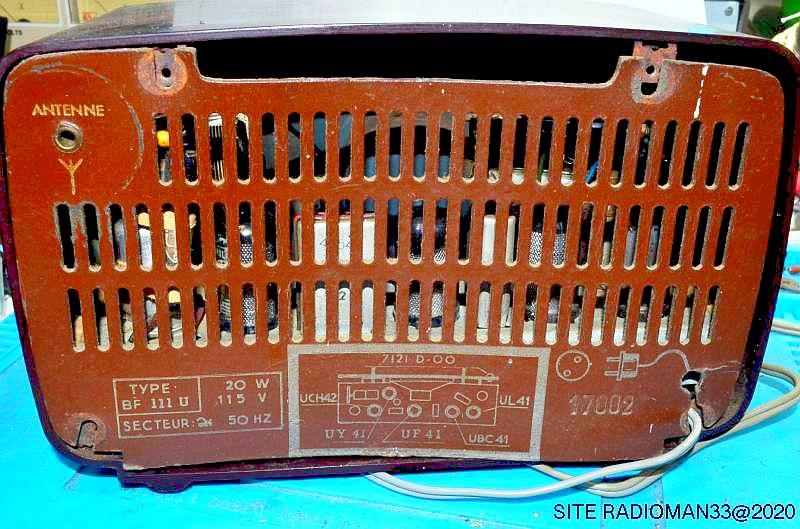

A l'arrière un carton nous indique les références du poste et le jeu de tubes utilisés:

Les vis de fixation sont dans la bakélite car nous retrouvons ici un montage "tous courants" avec des tubes de la série "U".

Je rappelle que ce type de montage est particulièrement dangereux:

Voir ici: LES POSTES TOUS COURANTS

Le démontage de l'appareil ne pose pas de problème particulier à part peut-être les vis des boutons qu'il faut enlever complètement car elles traversent l'axe de commande (et surtout ne pas les perdre)..!

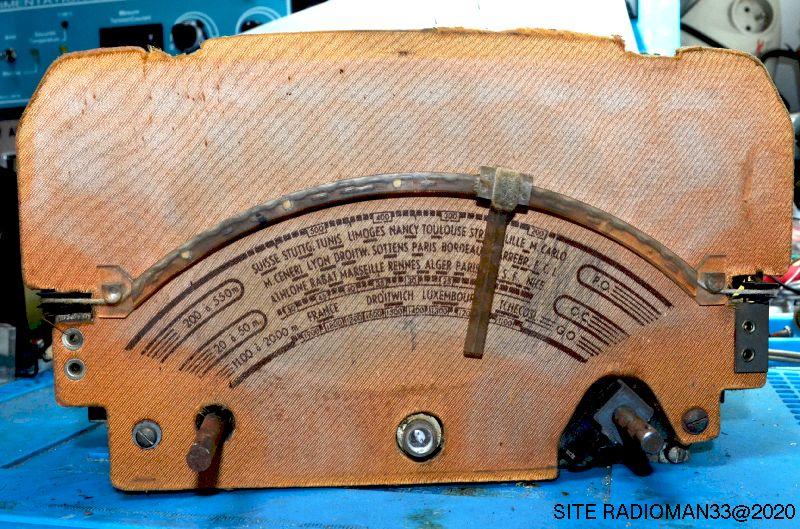

l'ampoule de cadran est au centre...

Il faut dessouder le fil du condensateur (à gauche) qui est relié à la prise antenne du carton arrière!

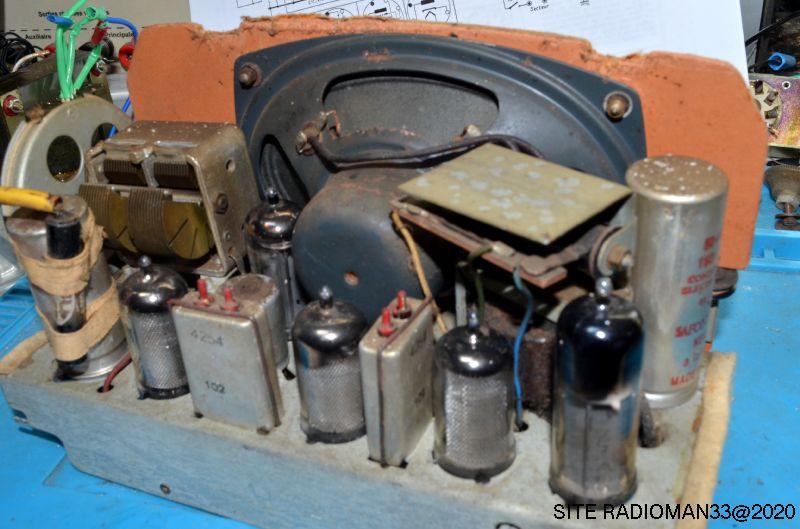

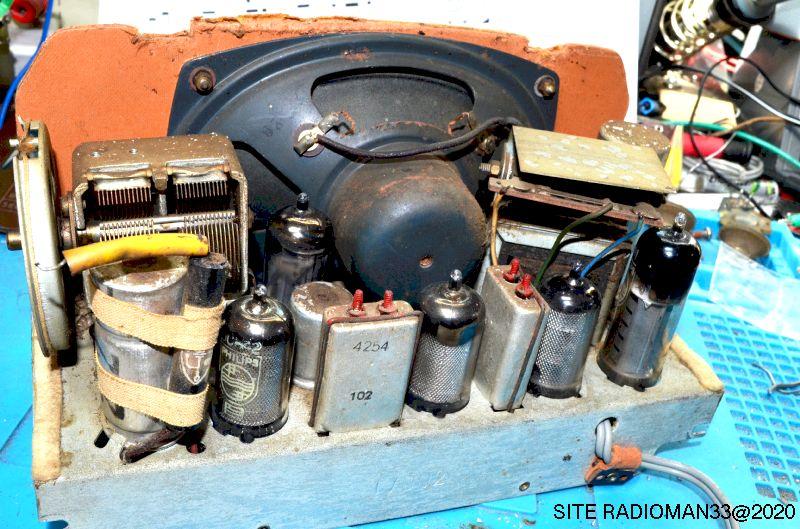

les supports des tubes sont emboîtés dans le chassis, on reconnais les transfos FI spéciaux à Philips (on évitera d'y toucher sans nécessité absolue car ils sont très fragiles...

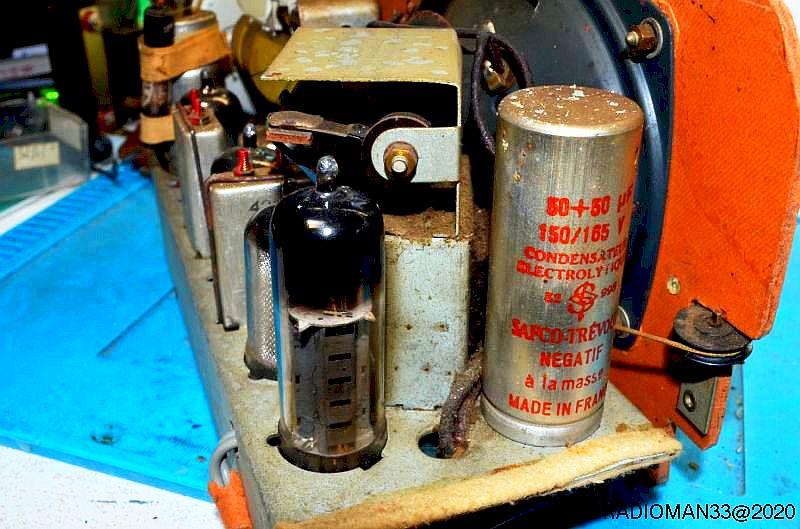

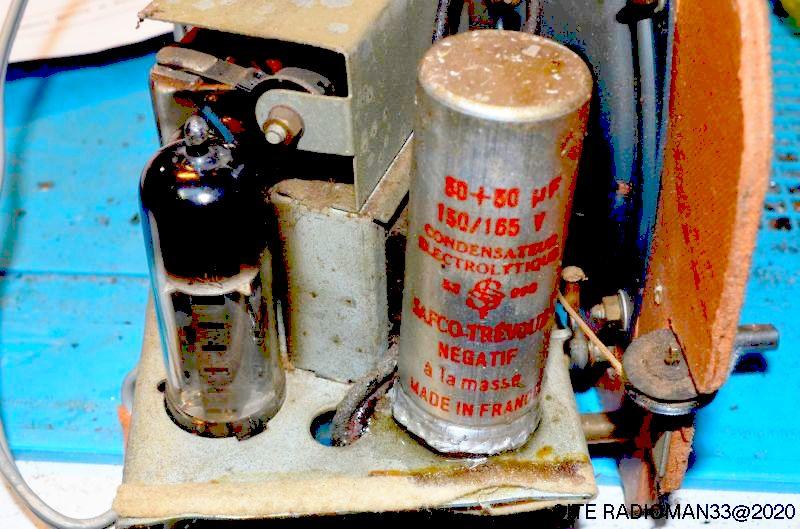

Sur un coté un gros condensateur chimique (d'époque): c'est le premier composant à remplacer!

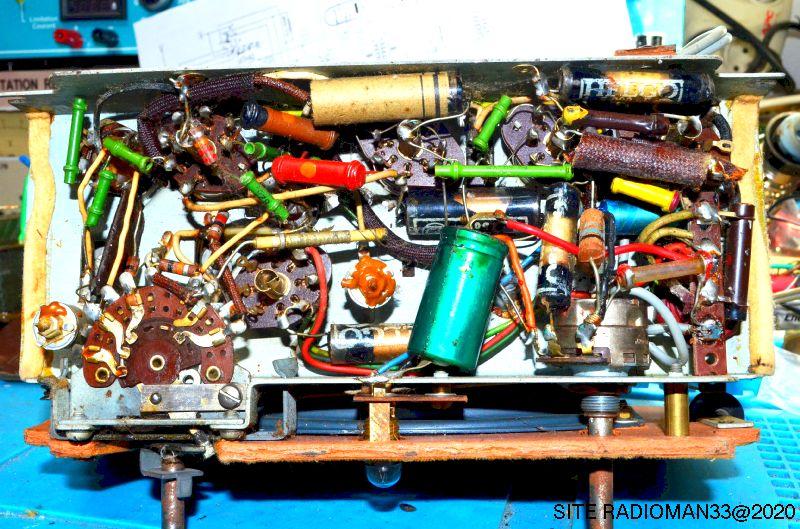

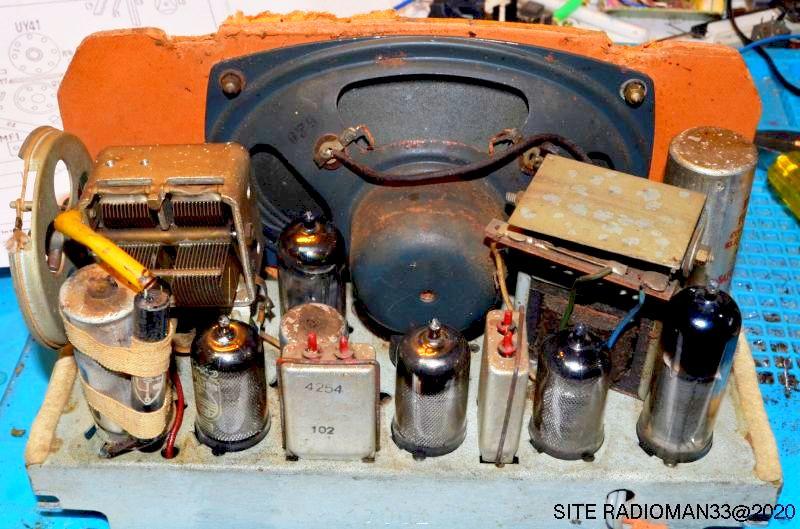

Sous le chassis le cablâge est très serré, quelques composants ont été remplacés et un gros "chimique" vert a été rajouté:

le dépanneur de l'époque a eu la flemme de démonter l'autre et l'a rajouté en parallèle pour augmenter le filtrage.

3ou 4 condensateurs papier/goudron ont commencé à couler à droite et à gauche: on va remplacer tout ça.

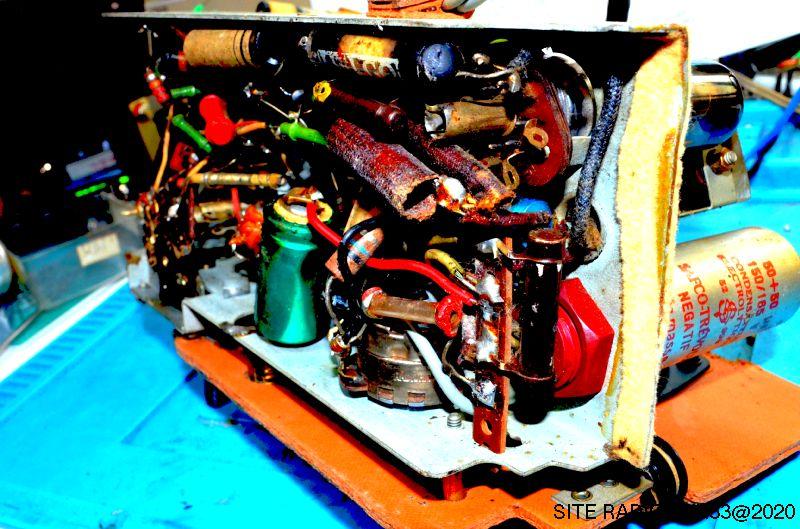

Autre problème cette résistance bobinée (noire) est coupée: elle devrait faire 1 Kohms.

Le remplacement des composants

Je ne vais pas tout détailler:

Dans le tube alu du gros chimique j'ai monté 2 condensateurs de 47µF 400V et j'ai collé le tube à l'araldite sur le châssis:

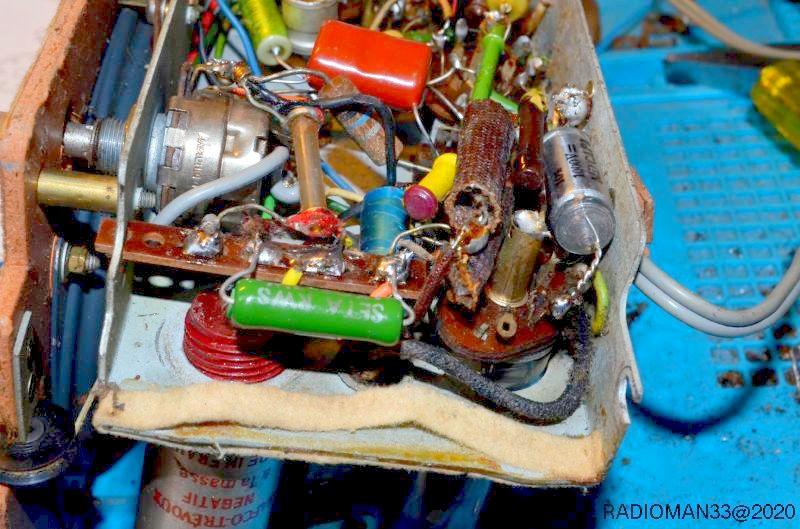

J'ai remplacé la résistance de 1K par une bobinée de 7W:

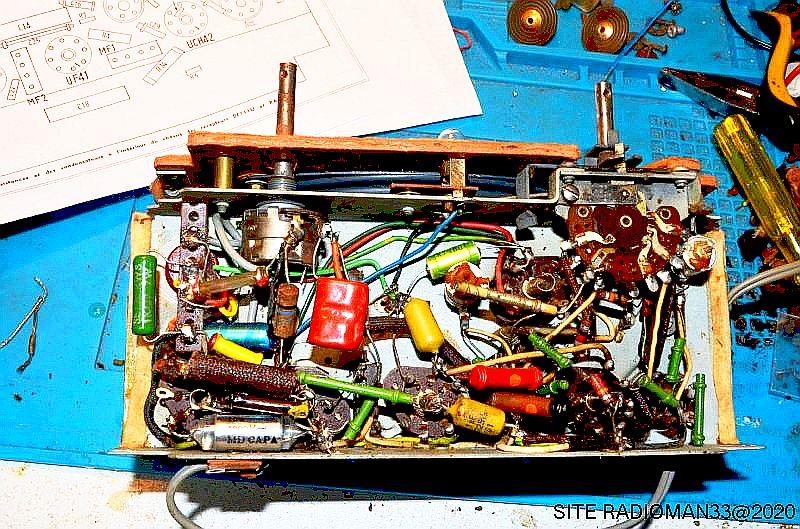

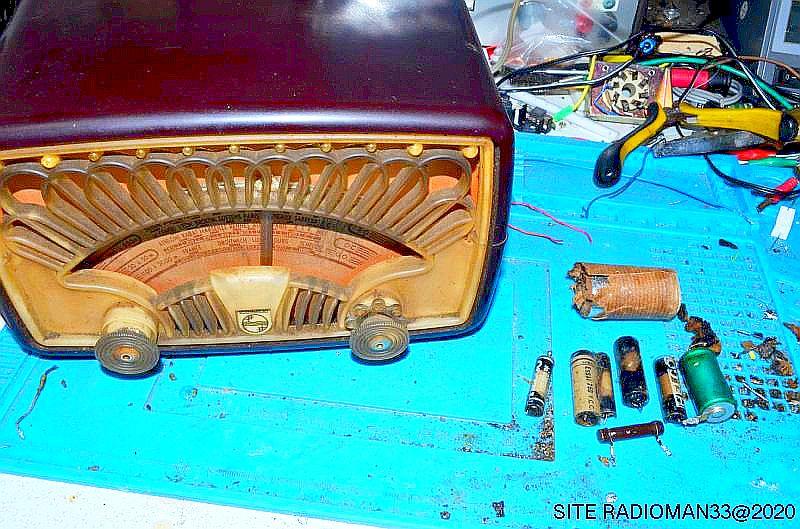

Les condensateurs papier/goudron (tous défectueux) ont été remplacés par des condensateurs modernes (mylar, polyester, et céramique):

Le câblage est vérifié une dernière fois: on est prêt pour les essais!

Essais de l'appareil

Branchement en 110V sur mon alimentation variable isolée du secteur:

On monte la tension doucement, les lampes s'allument, quelques crachements dans le haut-parleur!

Je remarque des faux contacts en bougeant un peu les tubes:

Démontage des tubes, nettoyage des broches, un peu de produit KF contact dans les supports:

On remonte et ...c'est beaucoup mieux!

Je branche une antenne sur le condensateur déssoudé:

j'ai de la réception sur toutes les bandes...Enfin surtout en ondes courtes car l'après midi en Po et Go les émetteurs sont rares!Le poste est remonté dans sa caisse et il fonctionne plutôt bien!
