Les postes batterie: haut parleurs et écouteurs
Les postes batterie étaient prévus pour fonctionner soit avec un casque et des écouteurs, ou bien un haut-parleur spécialement adapté.
Les postes à galène ou bien les postes à une ou deux lampes fonctionnaient avec un écouteur ou bien un casque avec deux écouteurs :

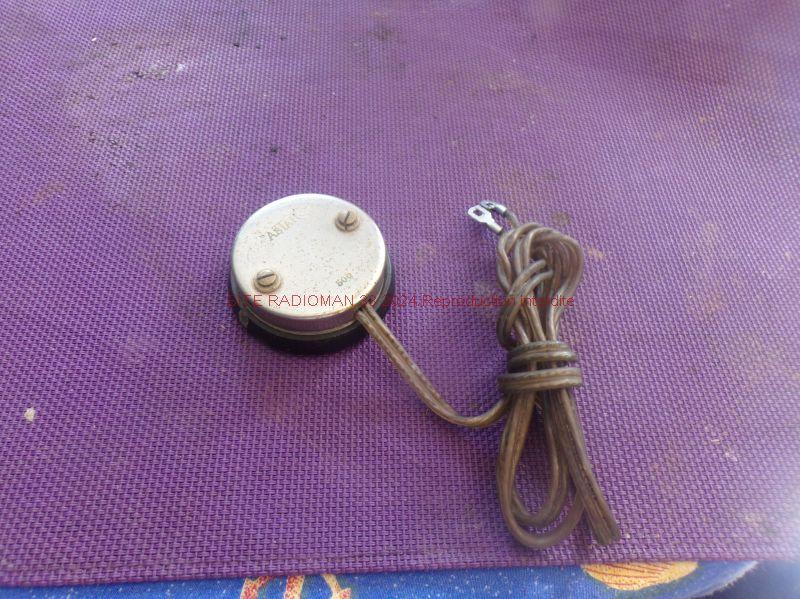

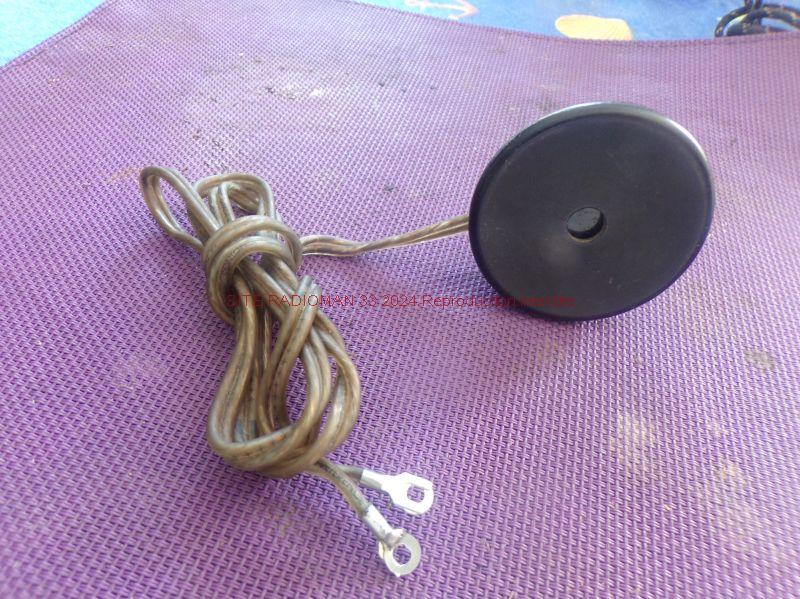

Voici un écouteur tout simple :

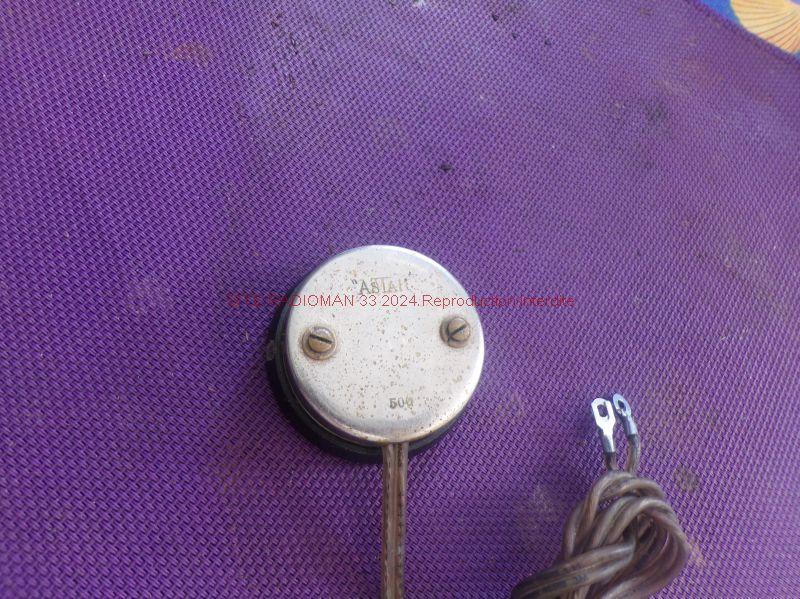

Ce modèle tout simple avait une impédance de 500 ohms :
Le cordon a été remplacé et les deux cosses rondes permettent un branchement facile sur le poste.

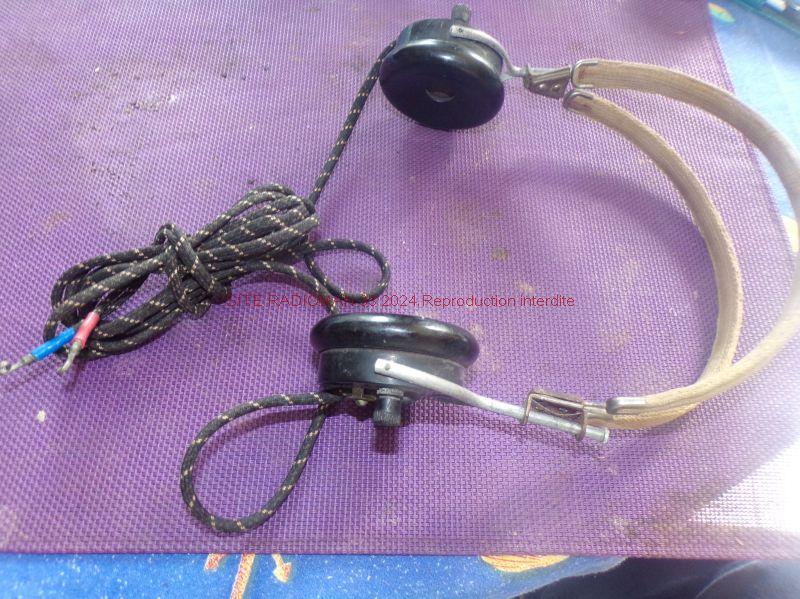

Voici maintenant un joli casque "Brunet" qui va permettre une écoute plus confortable :

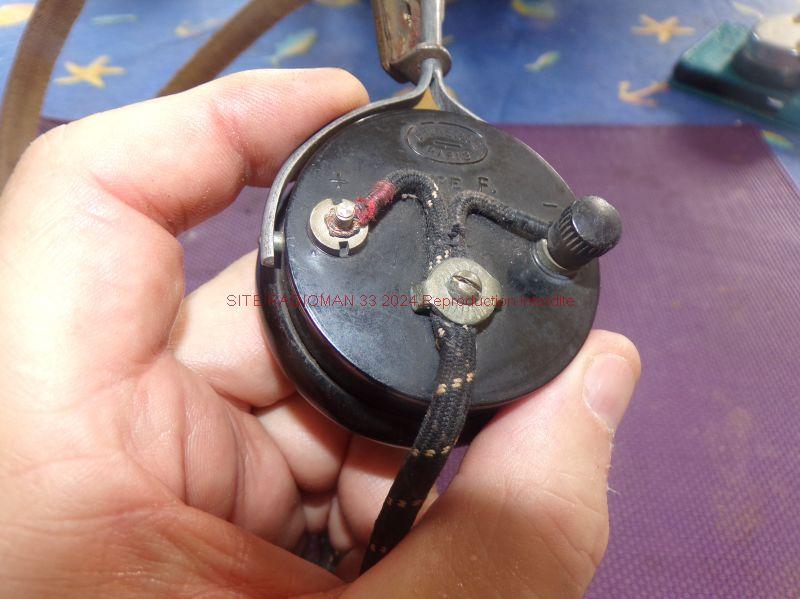

Il s'agit d'un casque "haute impédance" de 4000 ohms…
En effet, la sortie hautparleur se fait en haute impédance, car le "transducteur était branché en série dans l'anode de la lampe finale.
Sur les postes plus puissants, on pouvait brancher un hautparleur :
Fréquemment utilisé malgré sa piètre qualité d'écoute, ce "col de cygne" constitué d'un transducteur posé dans le socle et dont le son est amplifié par le pavillon :

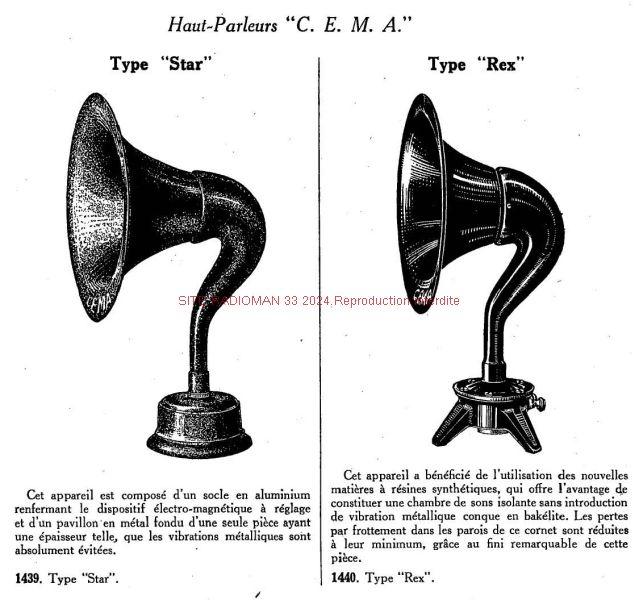

Et un col de cygne "CEMA" j'en ai trouvé un :

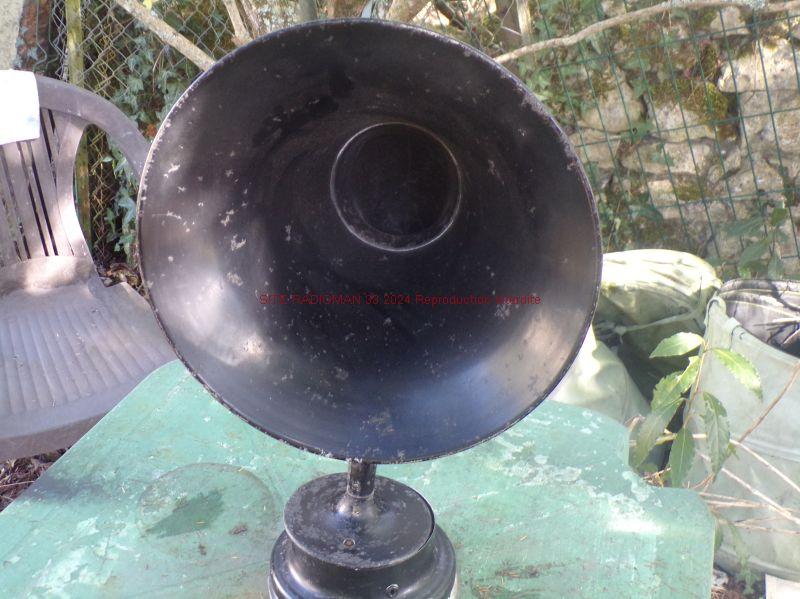

Le voilà, pris en photo dans le jardin, il m'a été vendu par un ami du forum a petit prix, car hélas il ne fonctionne plus !

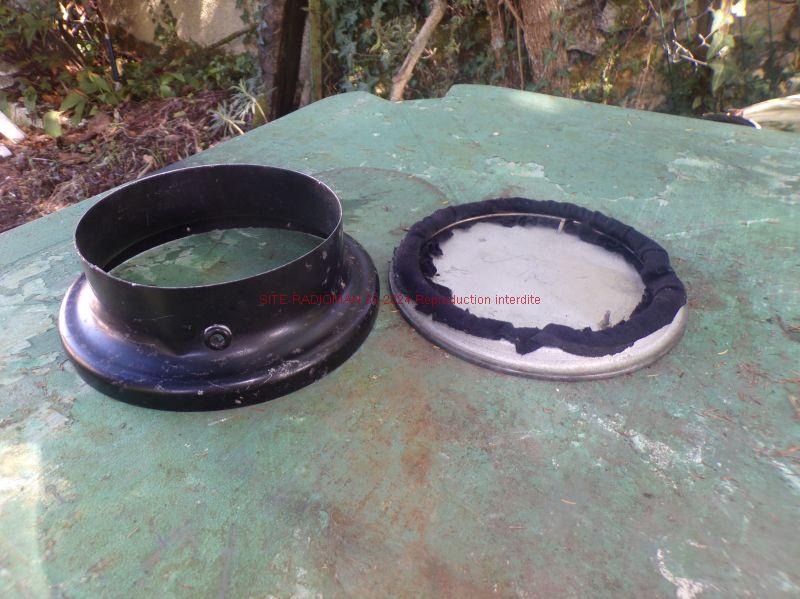

Il est en bon état extérieur, mais le socle est desserti en 3 morceaux
La partie haute avec la trompe, puis une pièce intermédiaire, et enfin le socle.
Il manque aussi le cordon de branchement !

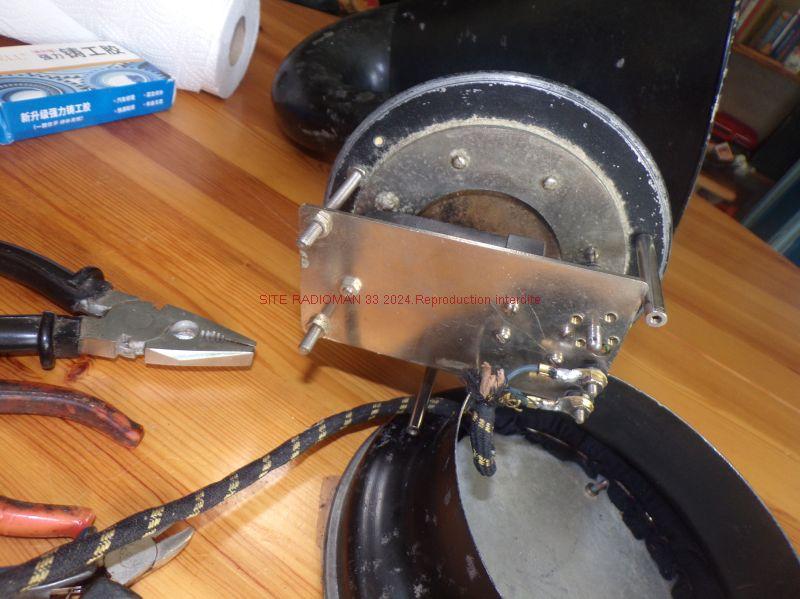

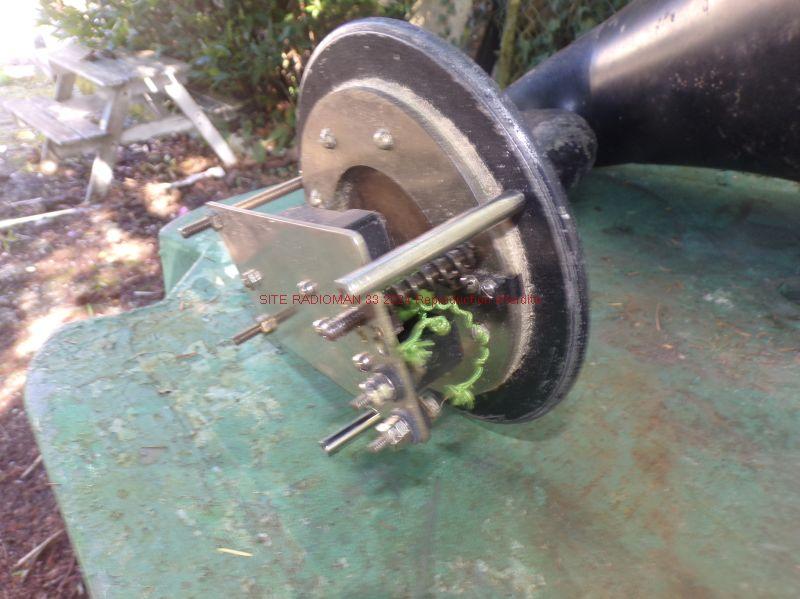

La partie haute comprend à sa base le mécanisme que l'on va regarder de plus près :

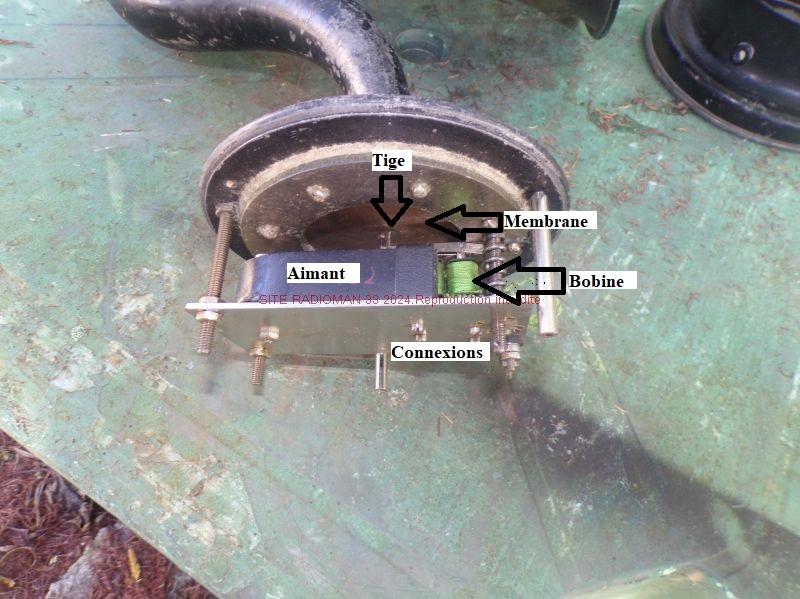

On aperçoit ainsi la bobine d'excitation et le gros aimant qui l'entoure, et aussi la petite tige qui transmet les vibrations à une membrane fixée à la base de la trompe.
Hélas la bobine est coupée et faite de fil très fin (quelques centièmes), son rembobinage n'est hélas pas à ma portée !
Je vais donc me contenter de recoller les morceaux et redonner de l'éclat à ce vénérable ancêtre !
le cordon est branché sur les deux bornes de connexion et la partie intermédiaire va être recollée sur la trompe:
Maintenant un coup de peinture noire sur l'ensemble:

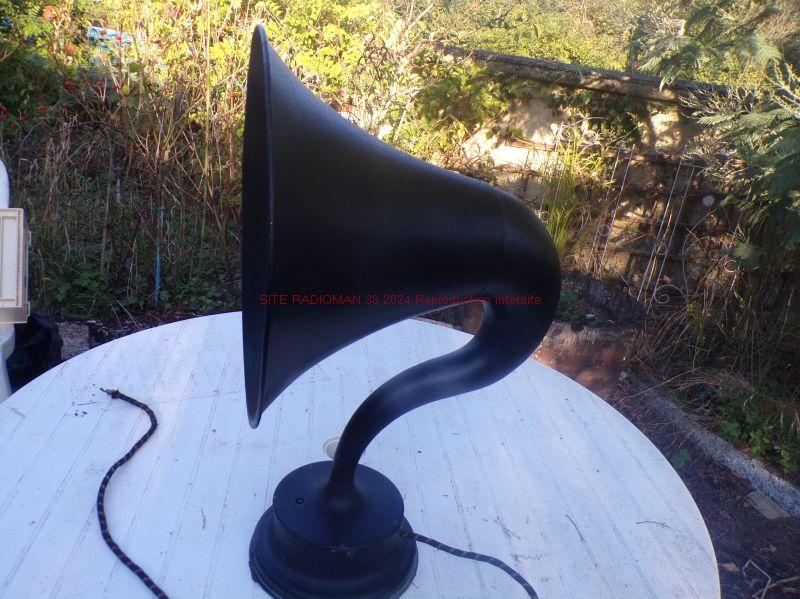

Il ne reste plus qu'à recoller le socle et notre "col de cygne" a une fière allure !

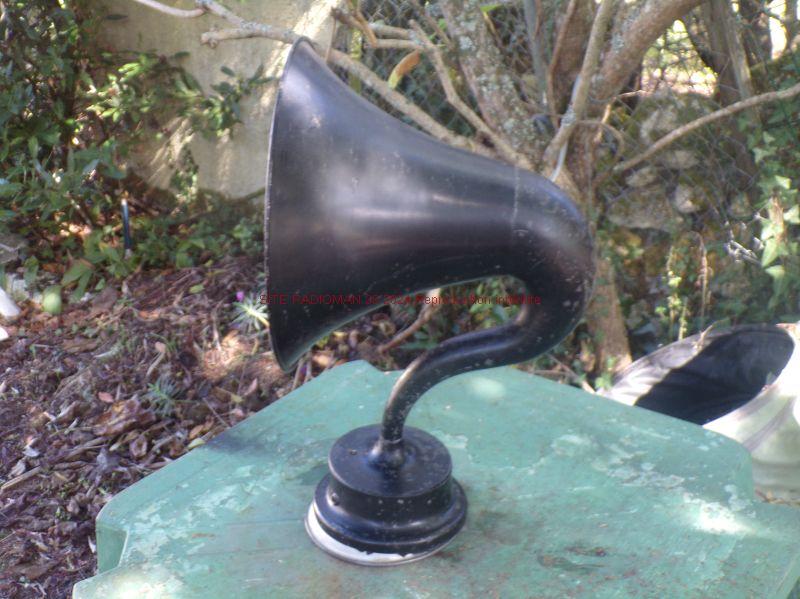

Et voilà, prêt pour l'expo !

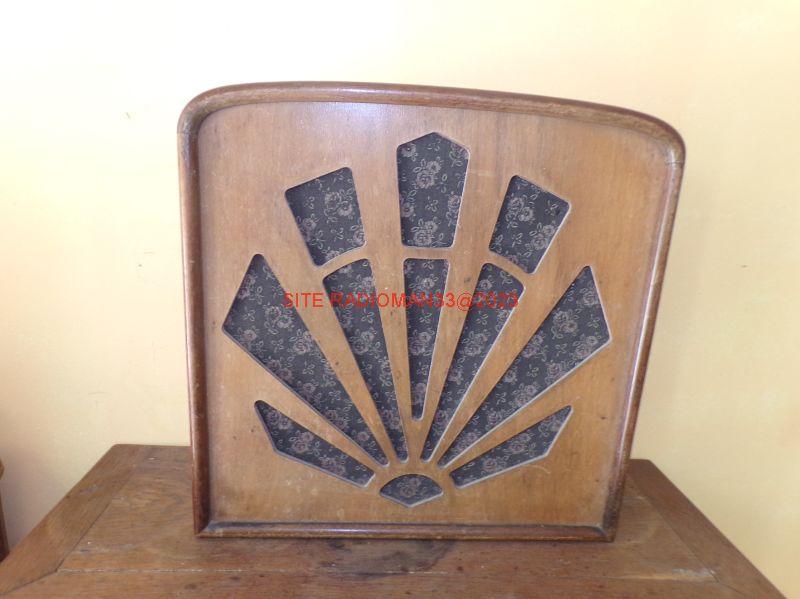

Il existait aussi des hautparleurs montés en coffret qui restituaient un son bien meilleur !
Là aussi, on est en haute impédance ( 2 000 à 4 000 ohms ).

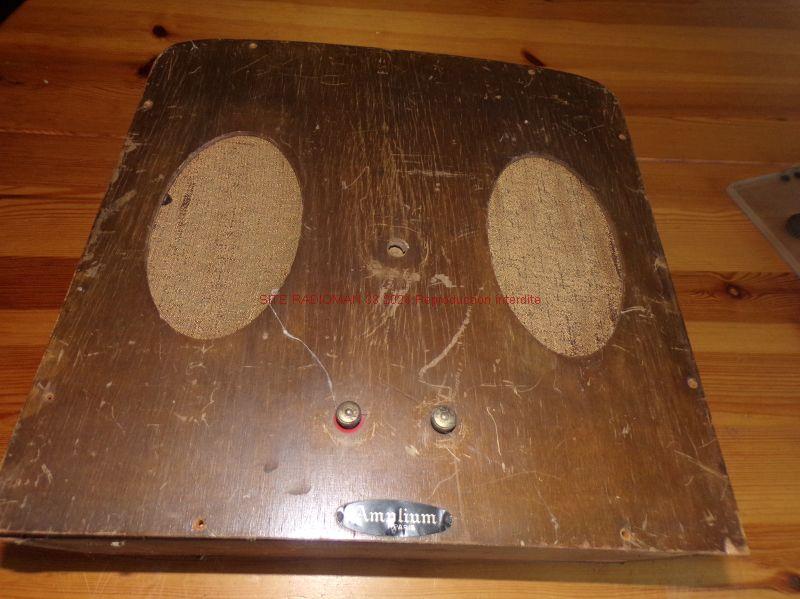

A l'arrière juste deux bornes de branchement :
La marque : "Amplium"

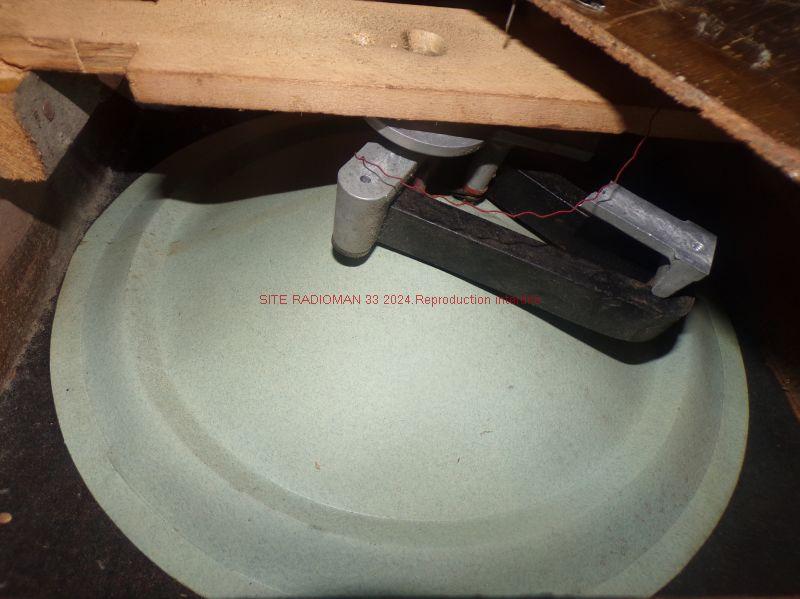

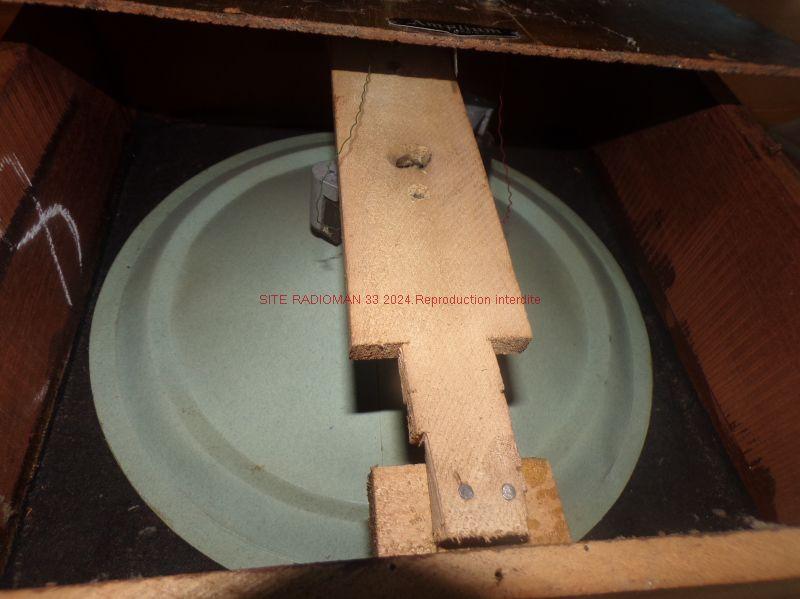

À l'intérieur :
Ici aussi, c'est le même principe de fonctionnement que le col de cygne, saut que la partie mobile est reliée à une grande membrane en papier !

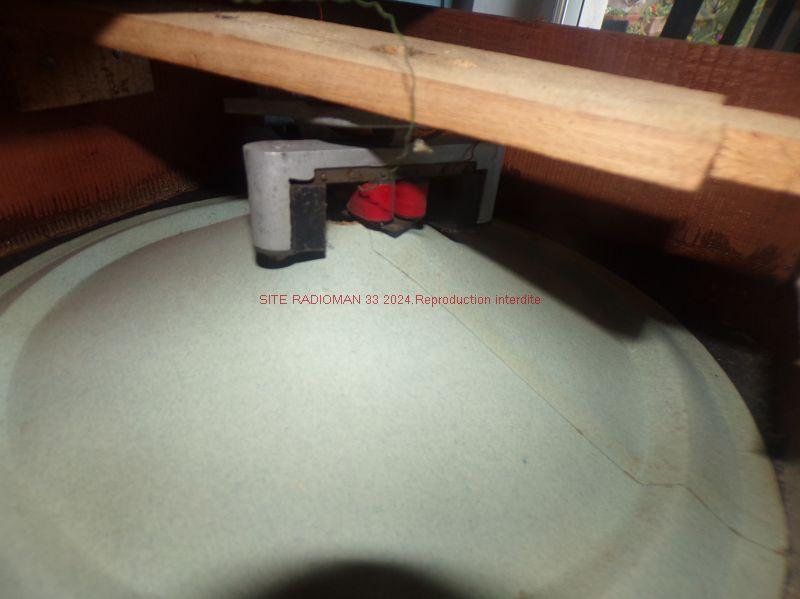

on aperçoit les deux bobines fixées sur le circuit magnétique
Et le tout est vissé sur une traverse en bois.
On a fait le tour des différents diffuseurs de son de l'époque, tout cela sera évidemment bien amélioré par la suite…
Important :
Si on veut brancher un hautparleur moderne sur un poste batterie, il va falloir intercaler un transformateur d'impédance !
