LA VOIX DE SON MAITRE 662 ou DUCRETET R334

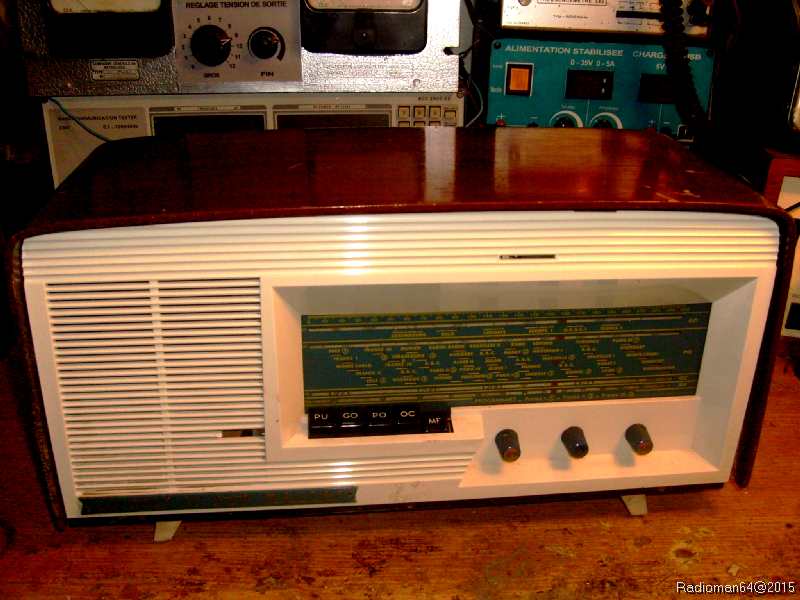

J'ai ramené d'Emmaüs il y a quelques mois ce poste qui m'a paru en bon état:
C'est un "LA VOIX DE SON MAITRE" mod 662 que l'on peux trouver aussi sous la marque:"DUCRETET THOMSON" Mod: R334.
Il date de 1961 et possède 4 gammes d'ondes: PO/GO/OC/FM.
La modulation de fréquence qui existais déjà dans les pays frontaliers arrivais doucement en France !
La Bande FM de l'époque s'arrêtait à 100Mhz et il n'y avais pas beaucoup d'émetteurs.

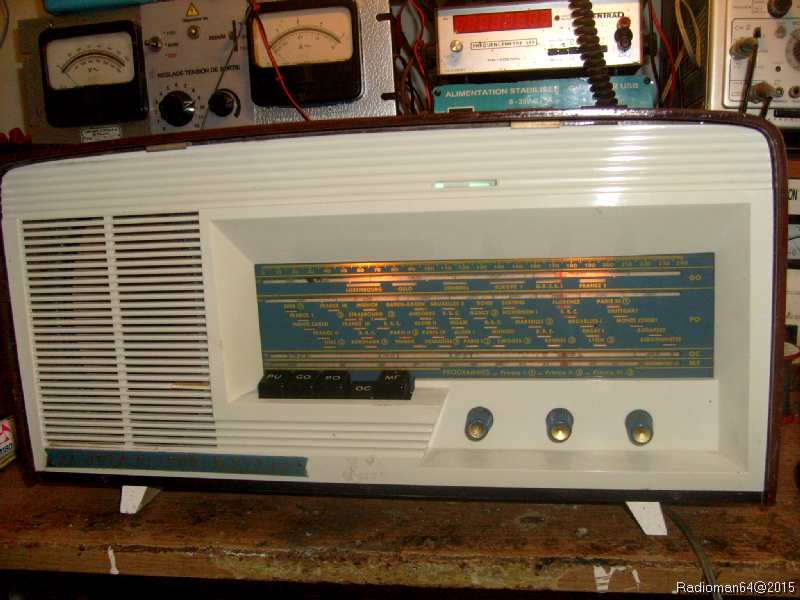

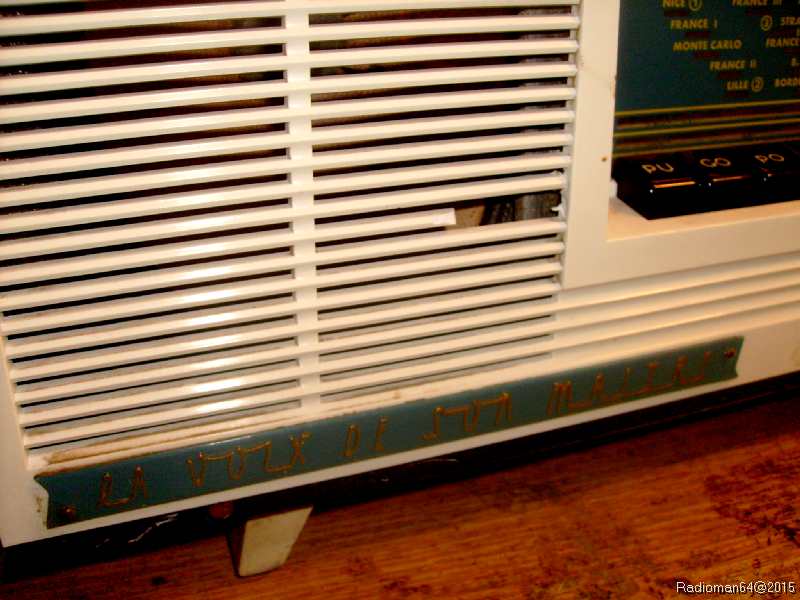

Le coffret est dans un état relativement correct à part un petit "manque" sur la grille du haut-parleur.

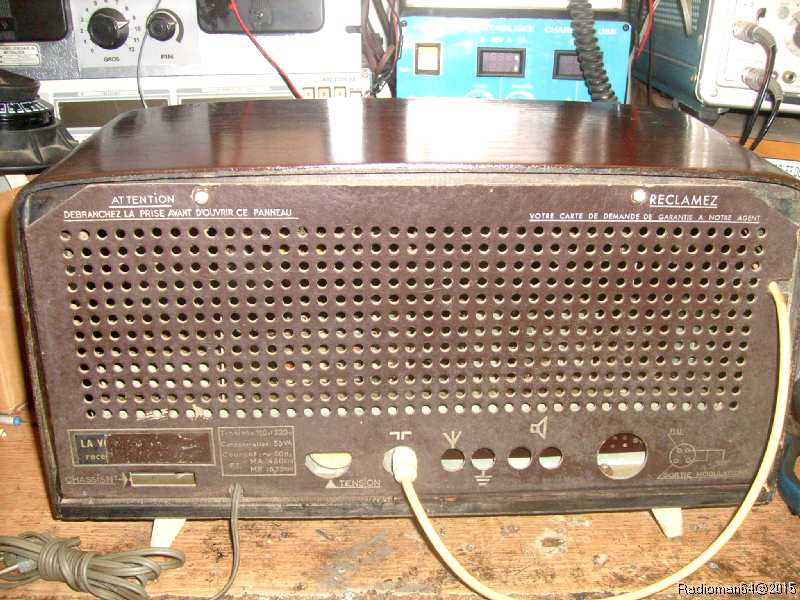

A l'arrière le carton d'origine est bien présent:

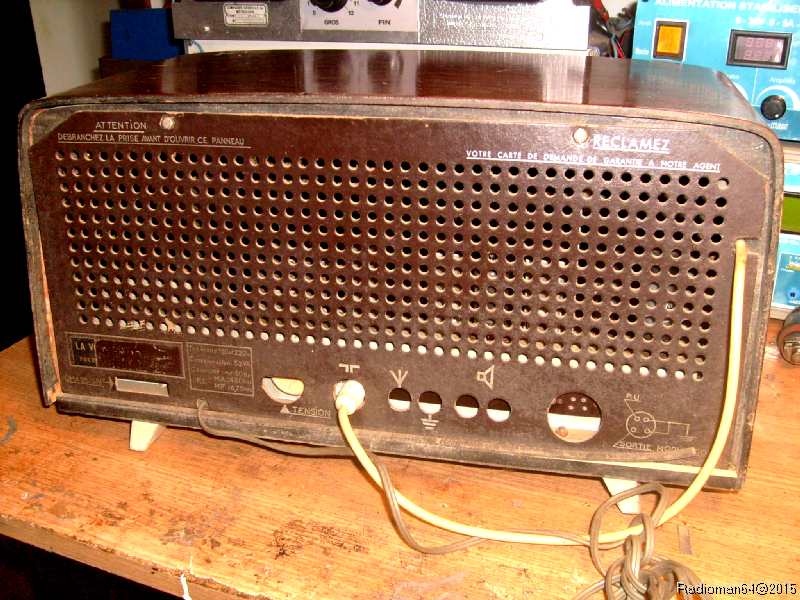

On y aperçois les prises antenne et terre, un sélecteur de tension secteur, et une prise à 4 broches pour y brancher un pick-up!
L'arrière se démonte facilement:

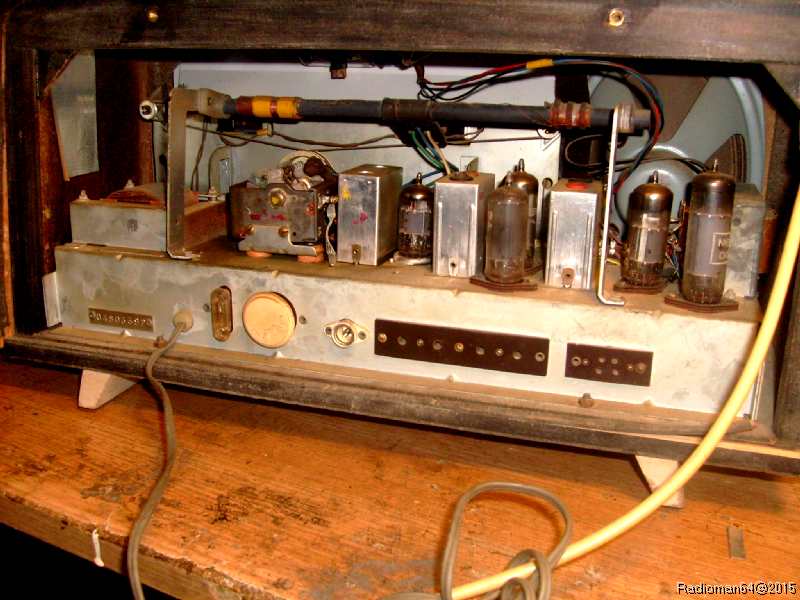

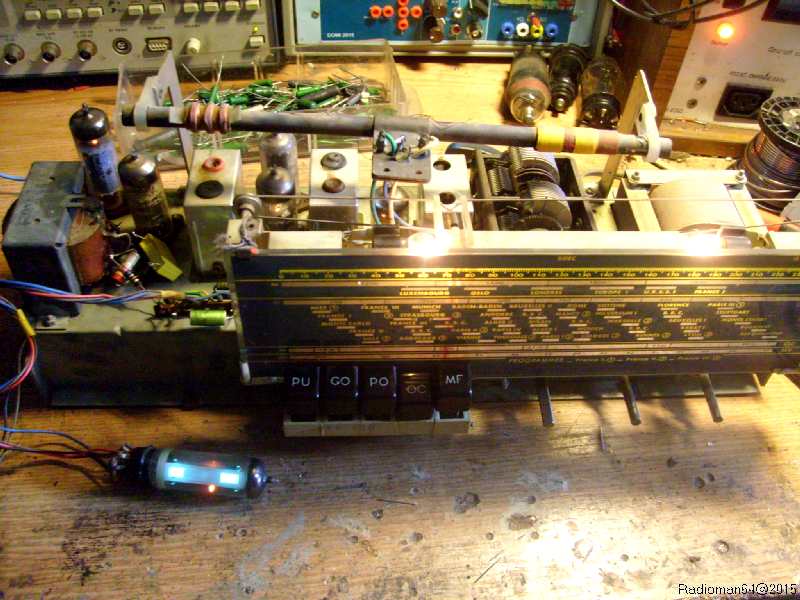

Voila le châssis avec ses tubes qui est visiblement en assez bon état:
Au dessus du châssis un grand cadre ferrite (non orientable)sur lequel il y a 2 bobinages (PO & GO).

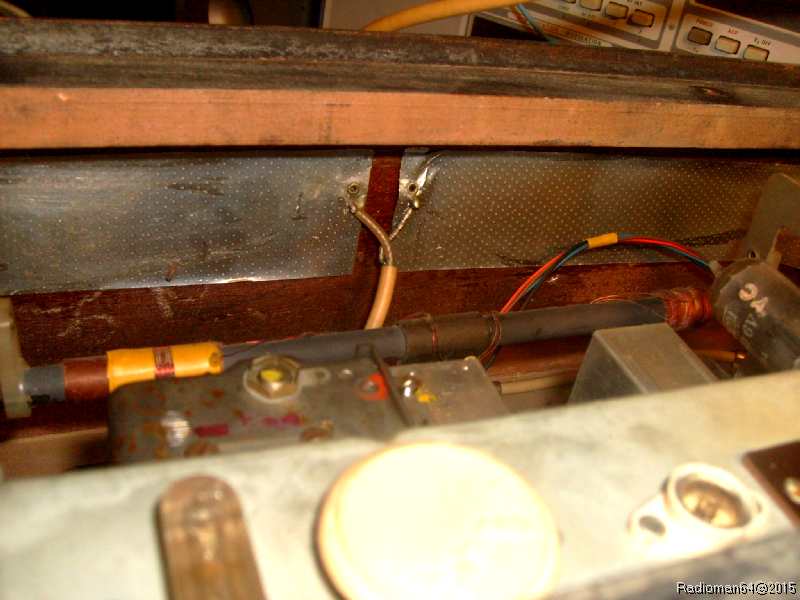

Le câble coaxial blanc est relié à deux feuilles métalliques collées sur l'intérieur du coffret: c'est l'antenne FM..!

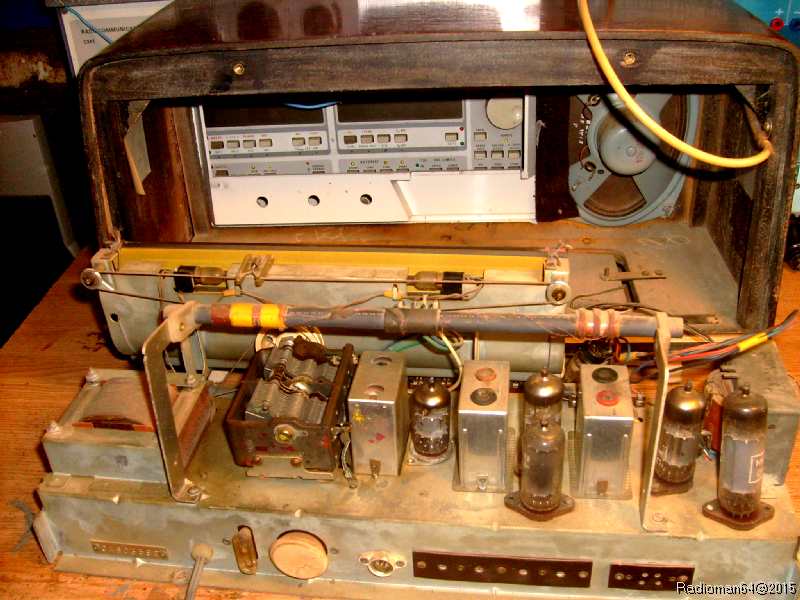

Le châssis se démonte facilement:
4 vis sous le coffret en bois, les 3 boutons à défaire, le haut-parleur à dessouder et le voilà:
Arrivé à ce stade j'ai cherché un peu de documentation, et je l'ai trouvée sous la marque "Ducretet-Thomson (Merci à "Doc-TSF!)
c'est le modèle R334, à télécharger ici =>
R 334.PDF (1.8 Mo).

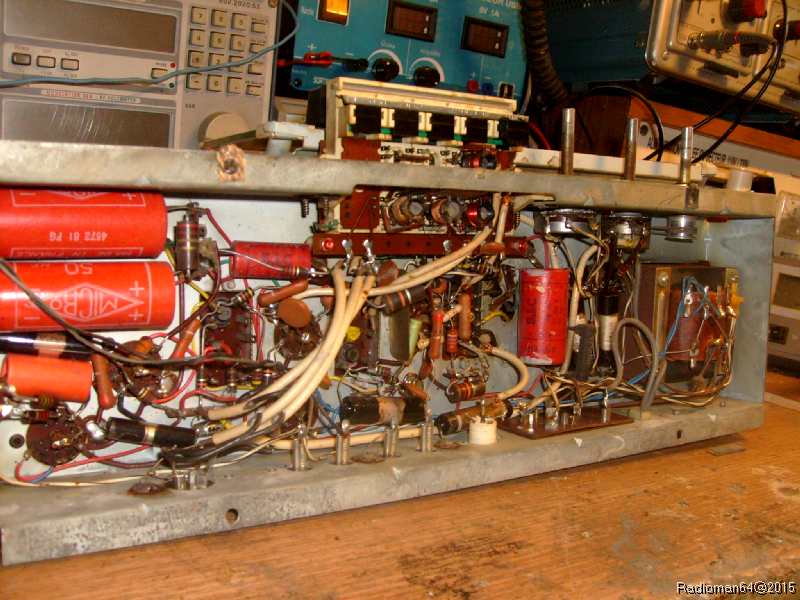

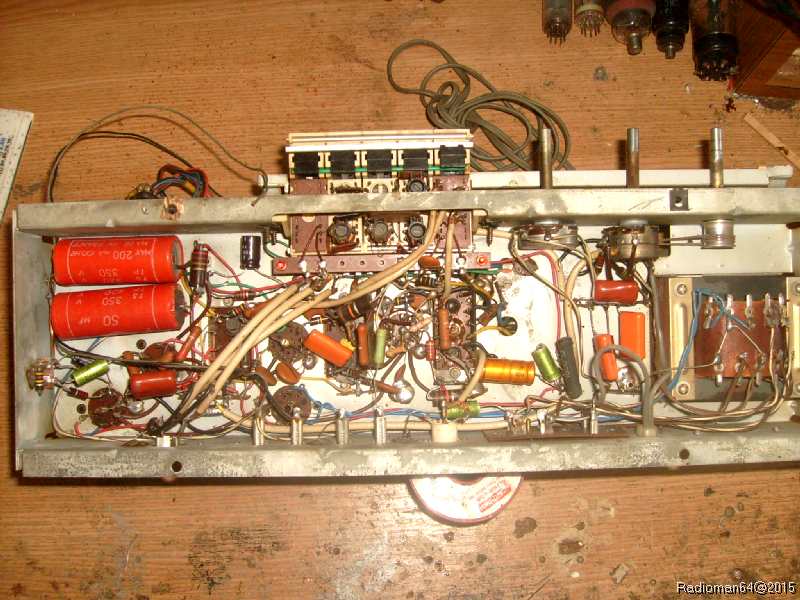

Le dessous du châssis est lui aussi très accessible:
On remarque 5 condensateurs chimiques à remplacer en priorité et, des condensateurs papier/goudron que je vais supprimer pour mettre à la place quelques condensateurs modernes.

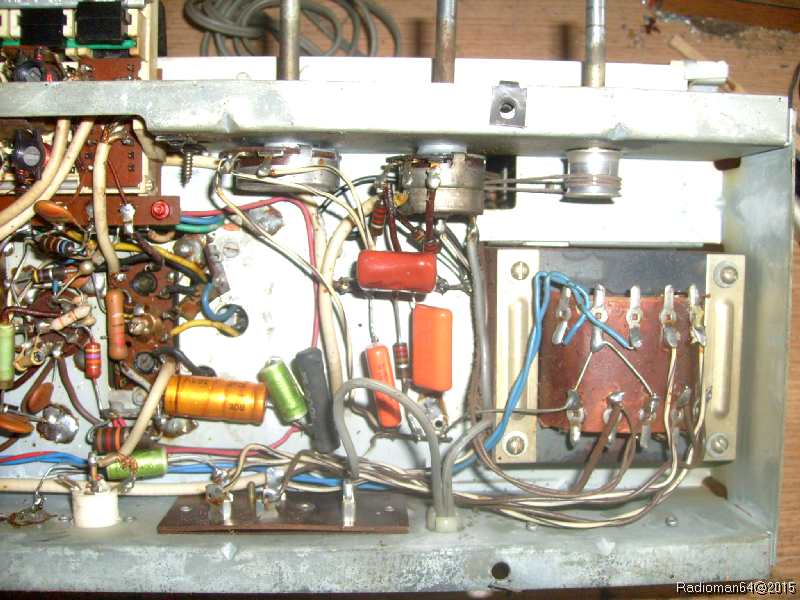

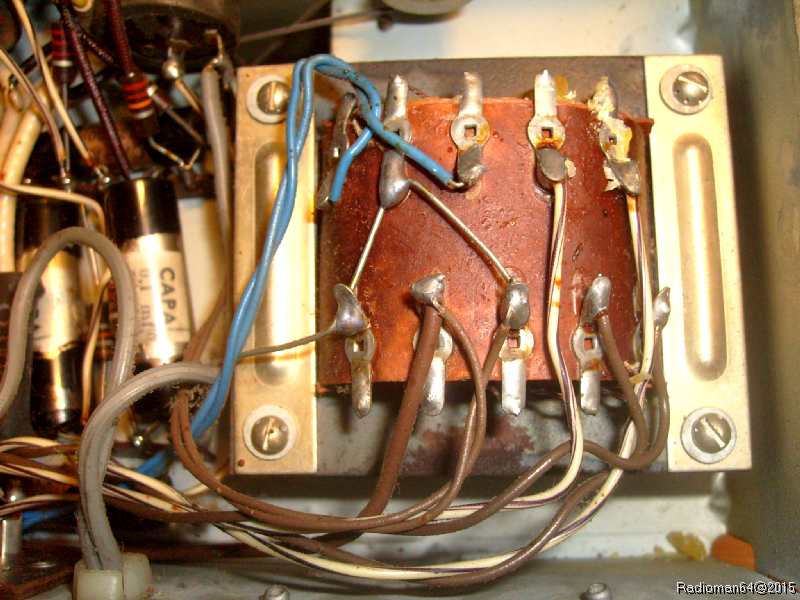

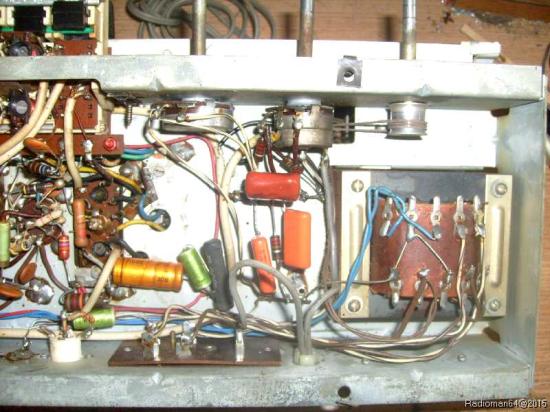

Sur la partie droite le transformateur d'alimentation : le câblage est propre... là aussi deux condos papier/goudron à remplacer!
J'ai commencé par le remplacement des chimiques:

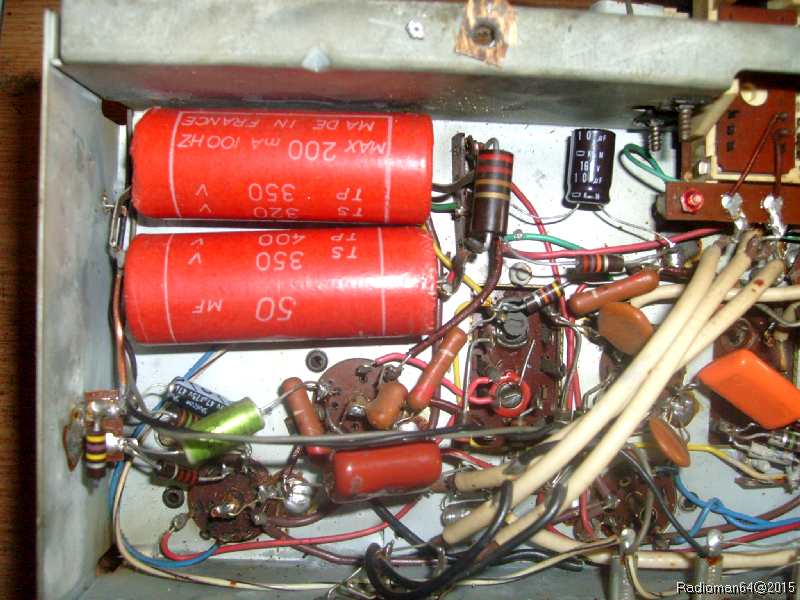

Dans les tubes en carton rouge j'ai glissé 2 condensateurs de 47µF 400V qui sont immobilisés avec du silicone et les deux petits chimiques sont remplacés, et soudés directement sur les cosses.
De l'autre coté du châssis => remplacement d'un chimique et on aperçois les condensateurs polyester de couleur orange!
L'ensemble du châssis est enfin prêt pour les premiers essais!J'ai soudé un haut-parleur sur les fils de sortie, vérifié la position du "répartiteur" des tensions secteur, nettoyé les supports de lampe et remis les tubes en place, et enfin, branché l'appareil sur mon alimentation variable:
Hé bien, ça fonctionne !
En PO/GO/OC de nombreuses stations sont clairement reçues, l' oeil magique réagit bien!
Par contre en FM, c'est un peu le désert: du souffle...mais juste une station Basque locale qui arrive faiblement!
Je n'ai pas l'impression que l'appareil soit désaligné ...Les noyaux des bobinages sont bien scellés !
Peut-être l'ECF80 à remplacer, mais je n'en ai pas sous la main!
On va poursuivre par la remise en état de la caisse:
D'abord recoller les cotés, puis poncer et revernir le dessus, réparer le morceau de plastique manquant à la grille du haut-parleur, et finir par quelques retouches de peinture...
Le plastique (blanc) jauni a été mis à tremper tout l'après-midi en plein soleil dans une grande cuvette dans un bain d'eau oxygénée:
Puis rinçage et séchage....Attention, ne pas toucher l'eau oxygénée avec les doigts: gants en caoutchouc obligatoires!

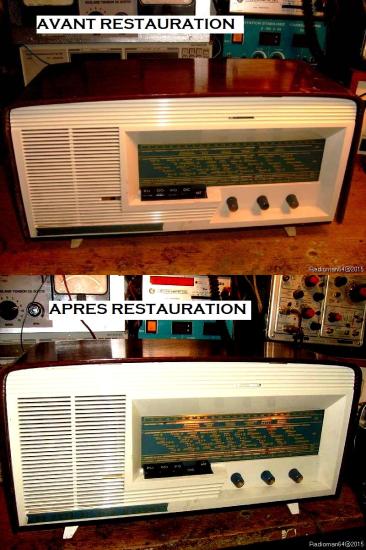

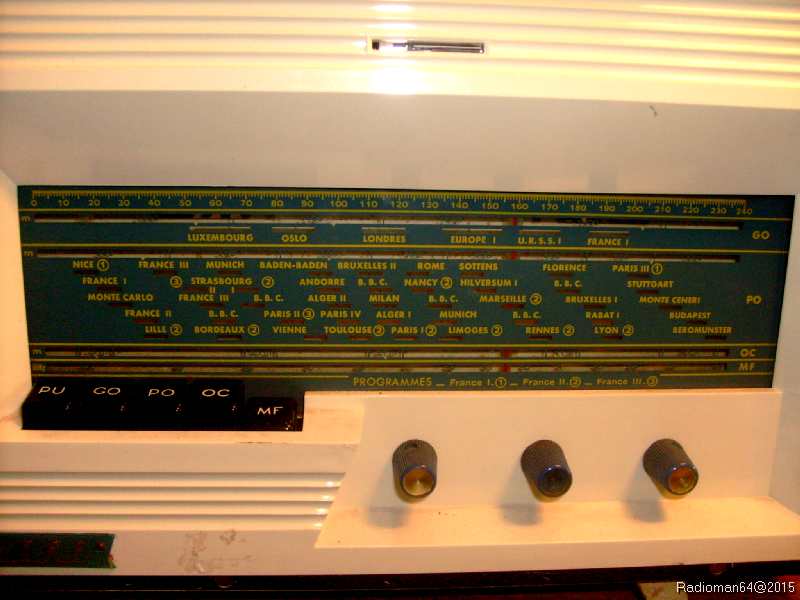

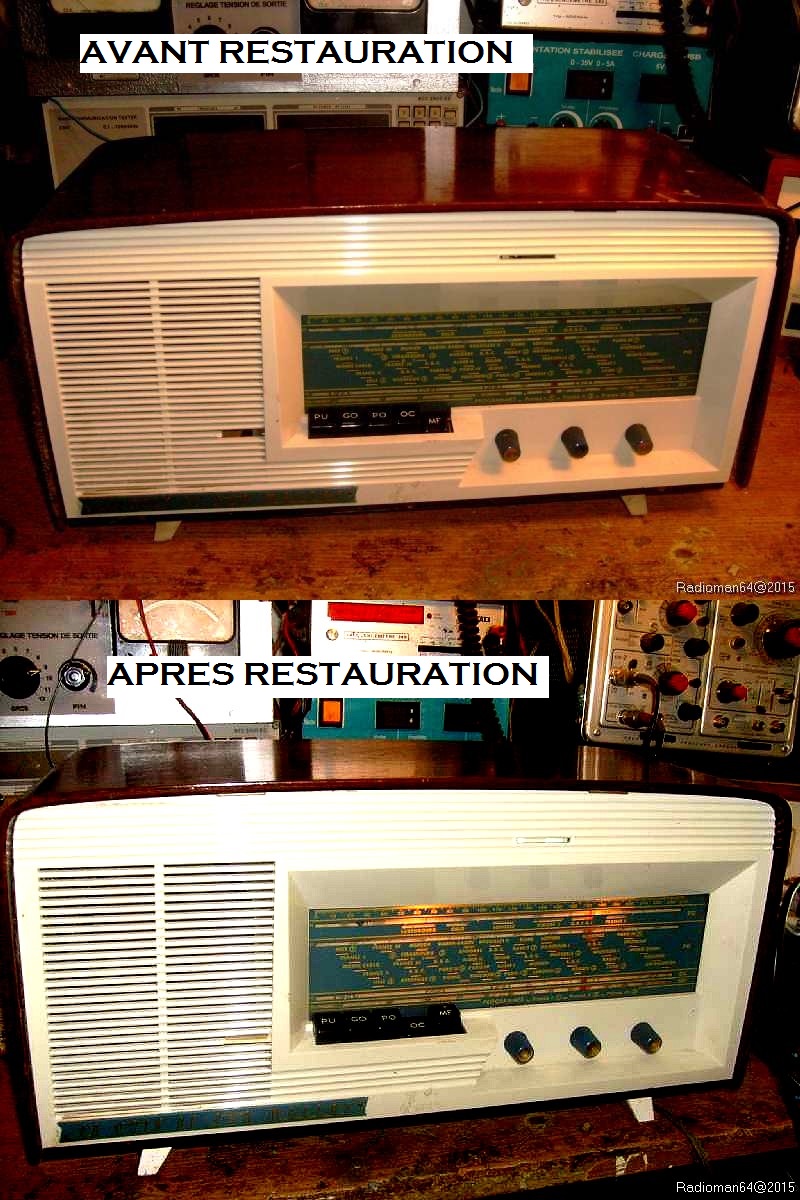

le résultat est assez flagrant:

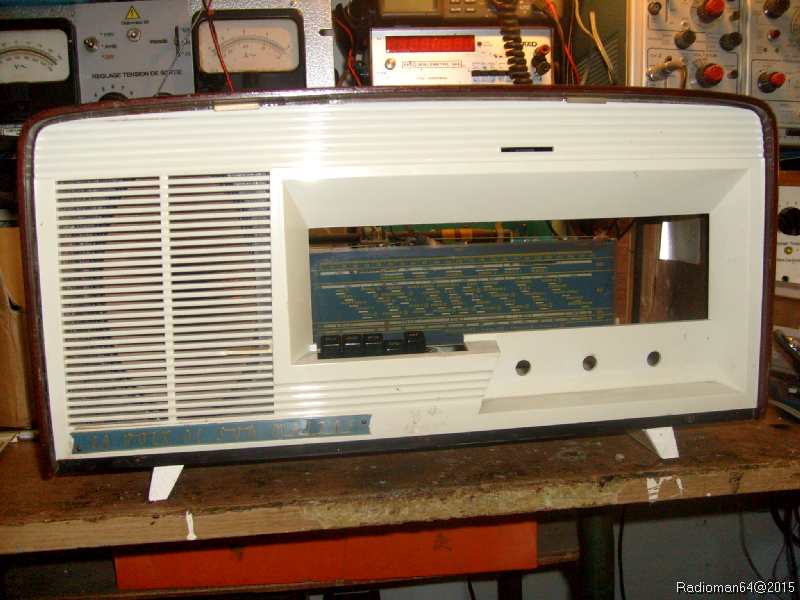

il ne me reste plus qu'à remonter le châssis dans sa caisse

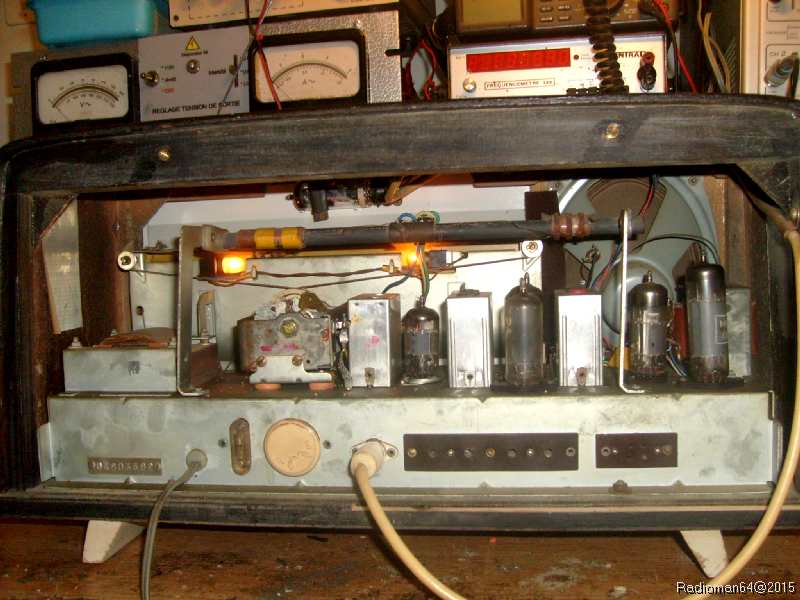

et...le poste fonctionne encore!
J'ai un peu amélioré la réception FM en remplaçant le tube ECF80, mais ces postes sont visiblement assez peu sensibles sur cette bande.
Si on regarde le schéma le fabricant avais prévu (en option) un préamplificateur HF avec une EF80 pour améliorer la sensibilité FM
Il ne reste plus qu'à remettre le carton arrière
Et le poste va repartir sur les étagères!
