CLARVILLE "ROMEO" RS218

Voici un poste à lampes "tous courants" que l'on m'a donné… mais son précédent propriétaire avait voulu l'essayer… Hélas !

Il l'a branché en 220 V et. ça a fumé !... Reste à voir si on peut en faire quelque chose !

J'ai abordé l'engin avec beaucoup de prudence, ce qui n'a pas empêché quelques surprises… !

Le résultat n'est pas très "déontologique" car j'ai dû employer une solution "moderne" pour le faire fonctionner !

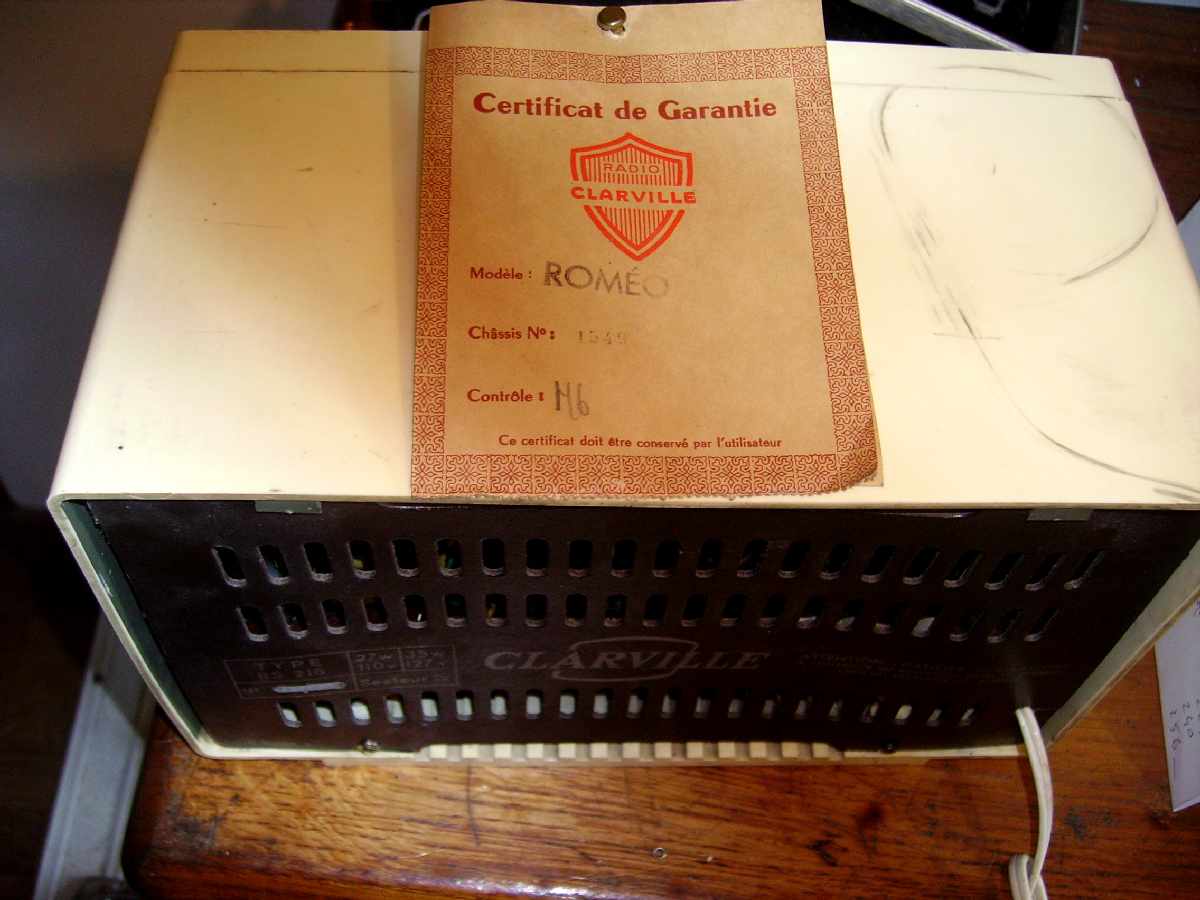

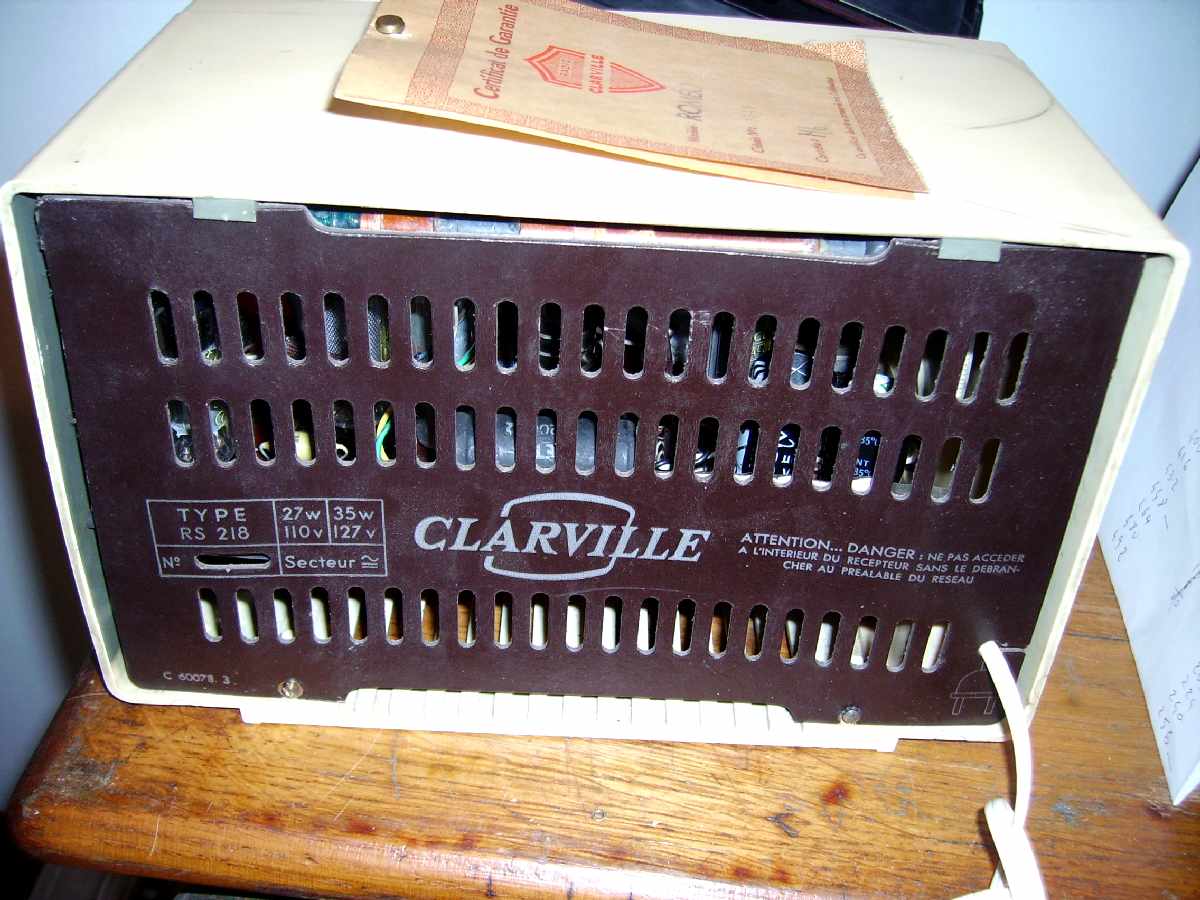

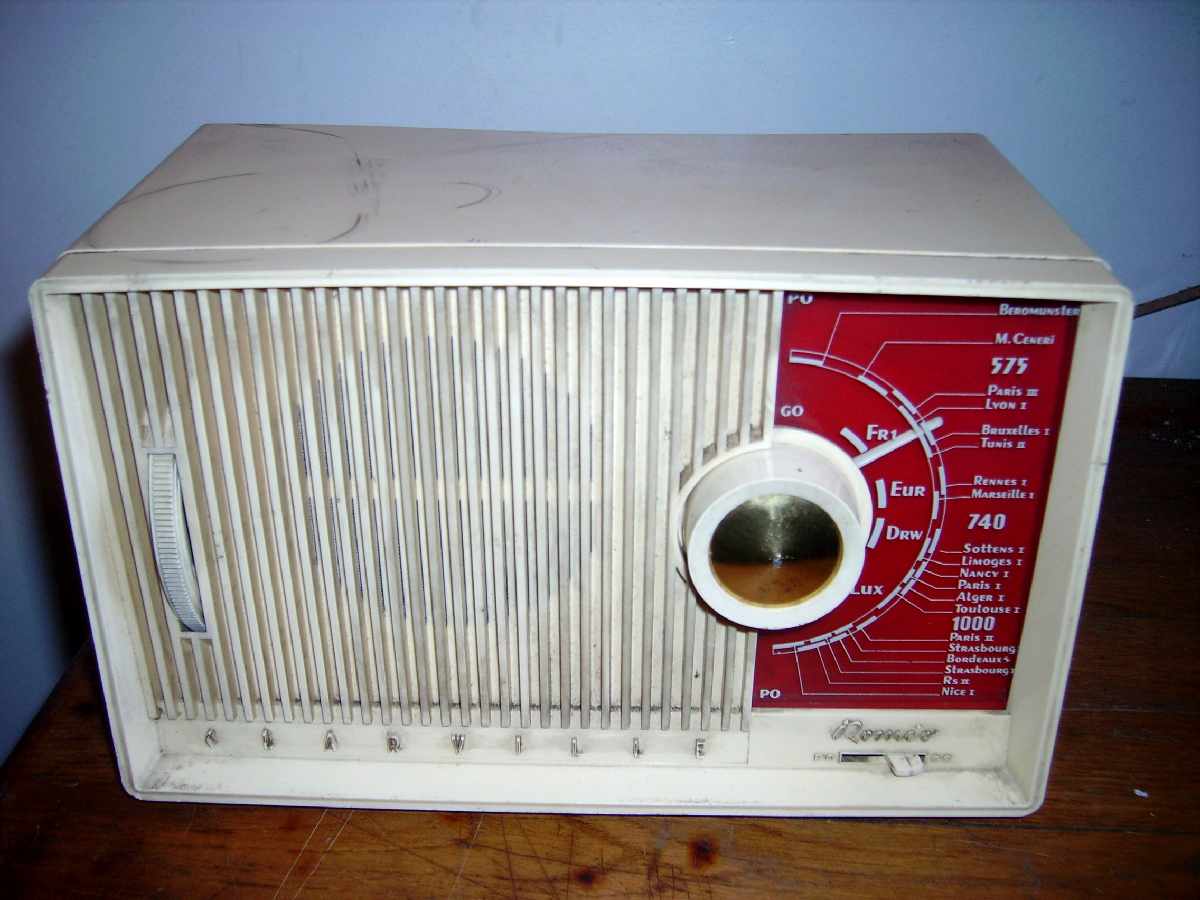

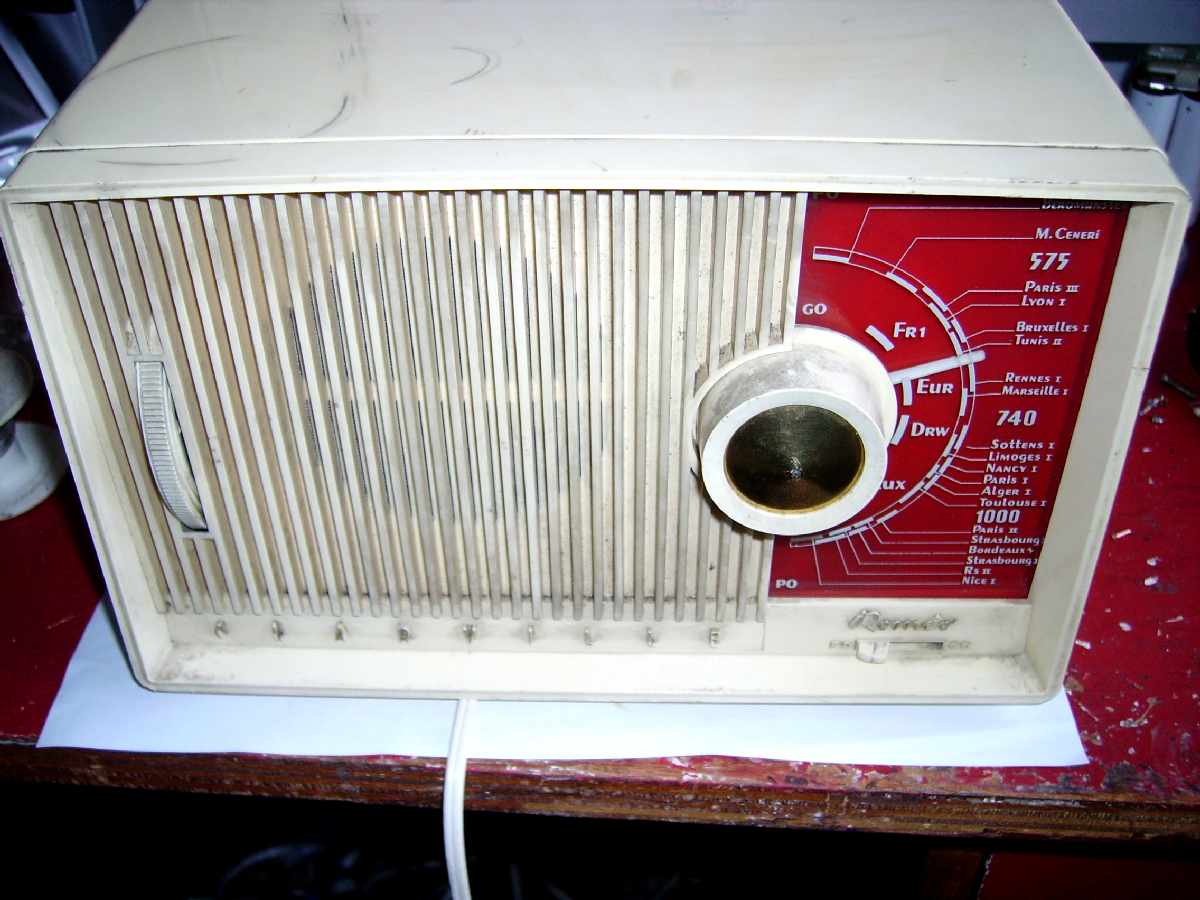

Voici à quoi il ressemble :

Il date de 1959, et il a un "LOOK" très moderne !

Il faut dire que les postes à transistors commençaient à envahir le marché et c'est surement un des derniers postes à lampes commercialisés par la marque !

La construction est plutôt économique : boitier tout en plastique, utilisation d'un grand circuit imprimé qui supporte la majorité des composants, un minimum de vis, aiguille plastique et entrainement par l'axe du C.V comme sur les postes à transistors :
Comme d'habitude ON NE BRANCHE PAS L'APPAREIL !...

Surtout dans le cas présent sachant qu'il a été branché en 220 V.

Il n'a pas de transformateur, le cordon secteur est directement soudé sur le circuit imprimé, pas de répartiteur de tension, ni de fusible, c'est le poste "éco" par excellence…

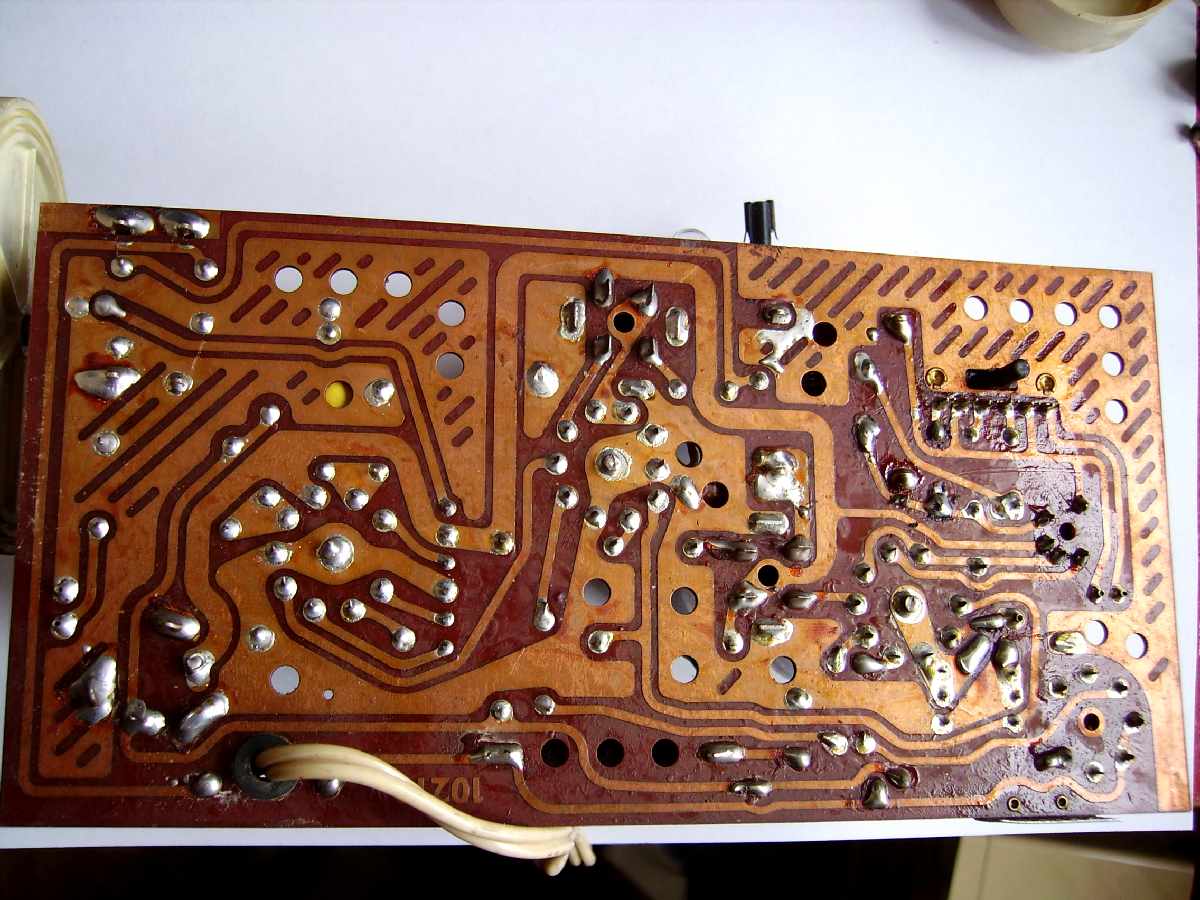

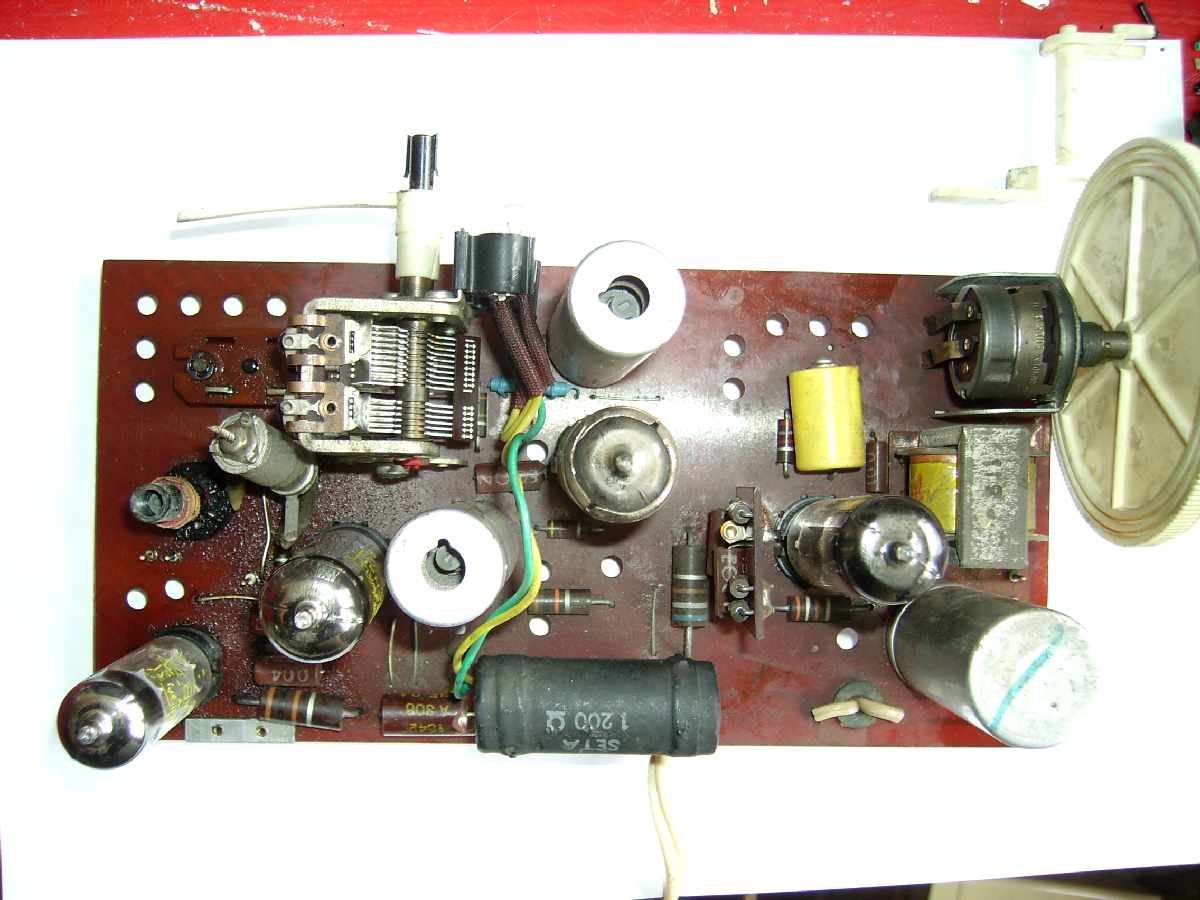

On défait les deux vis qui tiennent le grand circuit imprimé…et après avoir débranché le cadre et le haut-parleur, tout vient ensemble !

Je vois déjà quelques condensateurs à changer… !

Le jeu de lampes est le suivant :

UCH81: oscillatrice et 1ʳᵉ FI

UBF80: 2ᵉ FI + Détection

UCL82: Pre ampli et ampli BF

UY92: redresseuse

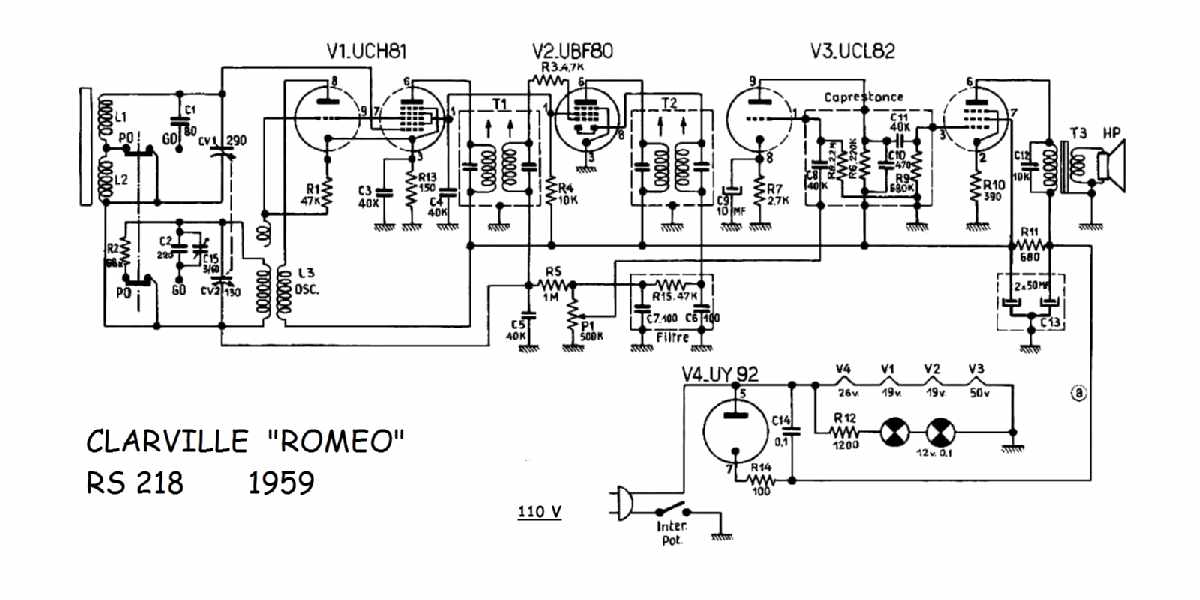

J'ai trouvé le schéma dans ma schématèque :

Effectivement, il est difficile de faire plus simple…

On va pouvoir commencer la restauration :

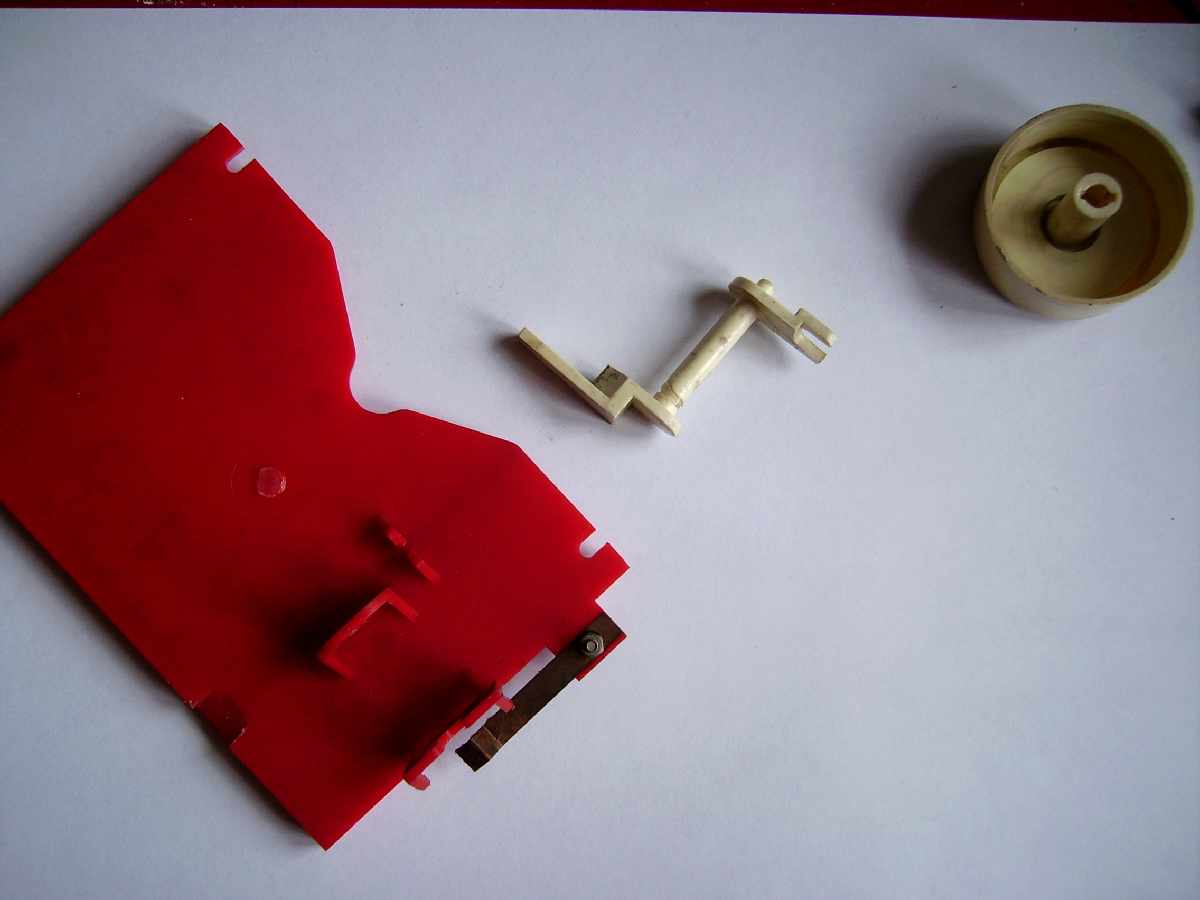

Je commence par la partie plastique, car en le démontant, j'ai vu que la tirette du commutateur PO/GO est cassée…

Donc collage et consolidation en fondant à l'intérieur du plastique 2 queues de résistances pour le renforcer :

Tout cela est très "léger" coté fabrication…

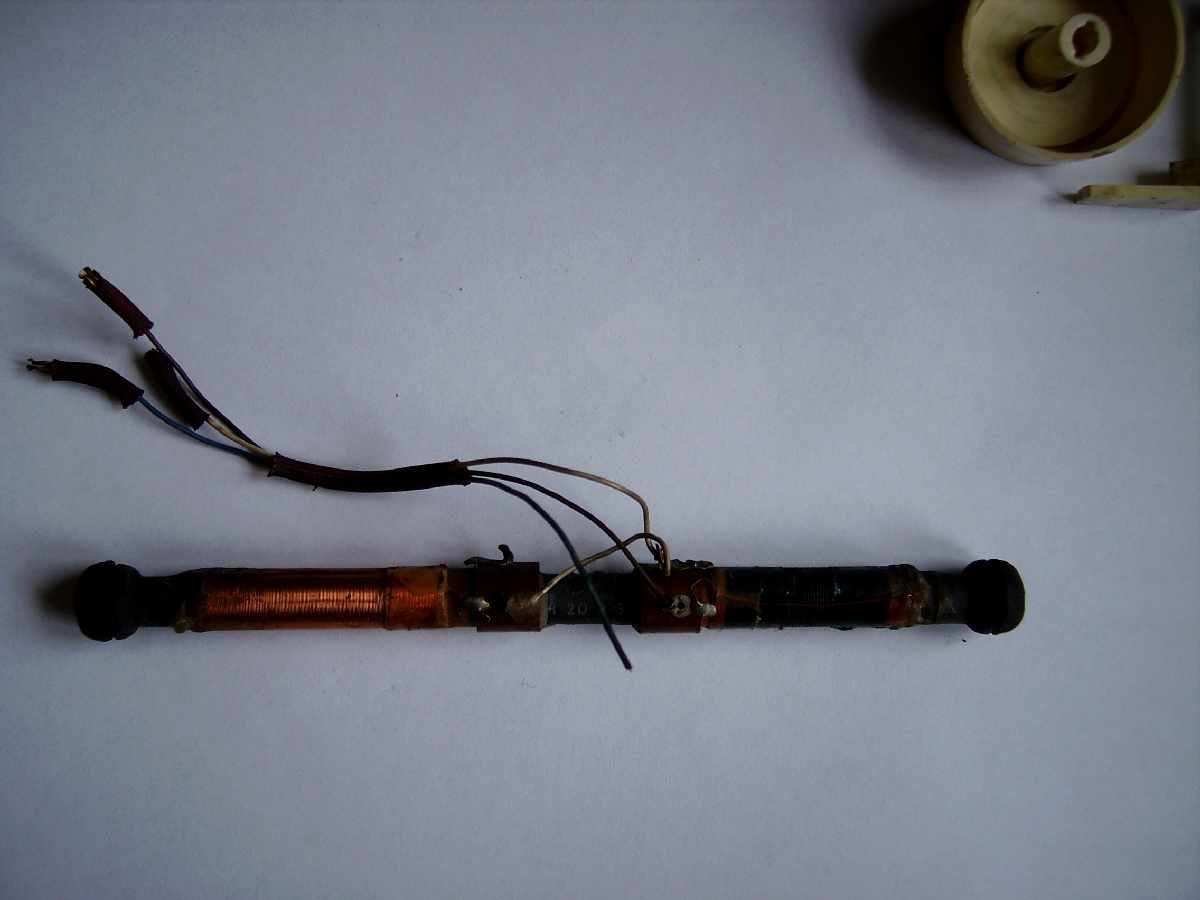

J'ai aussi les fils du cadre à ressouder :

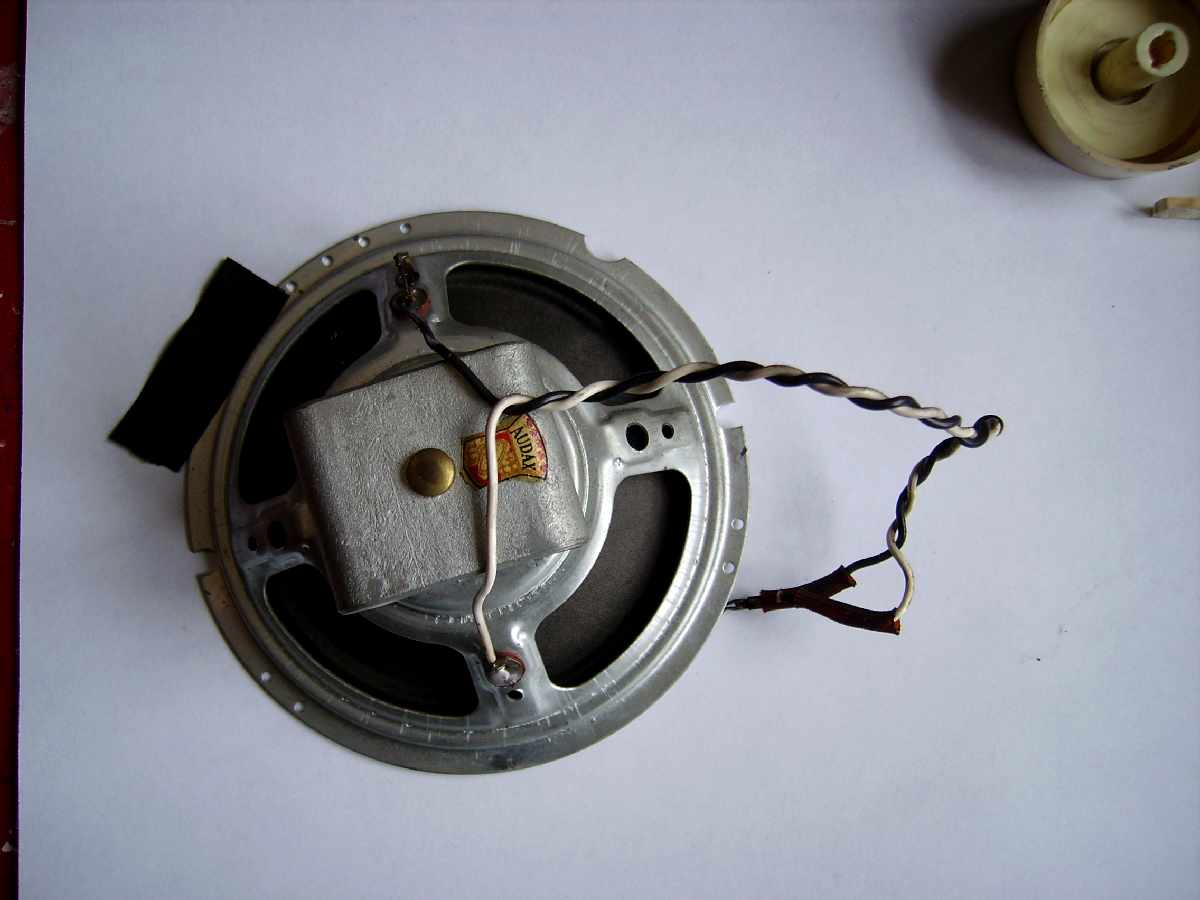

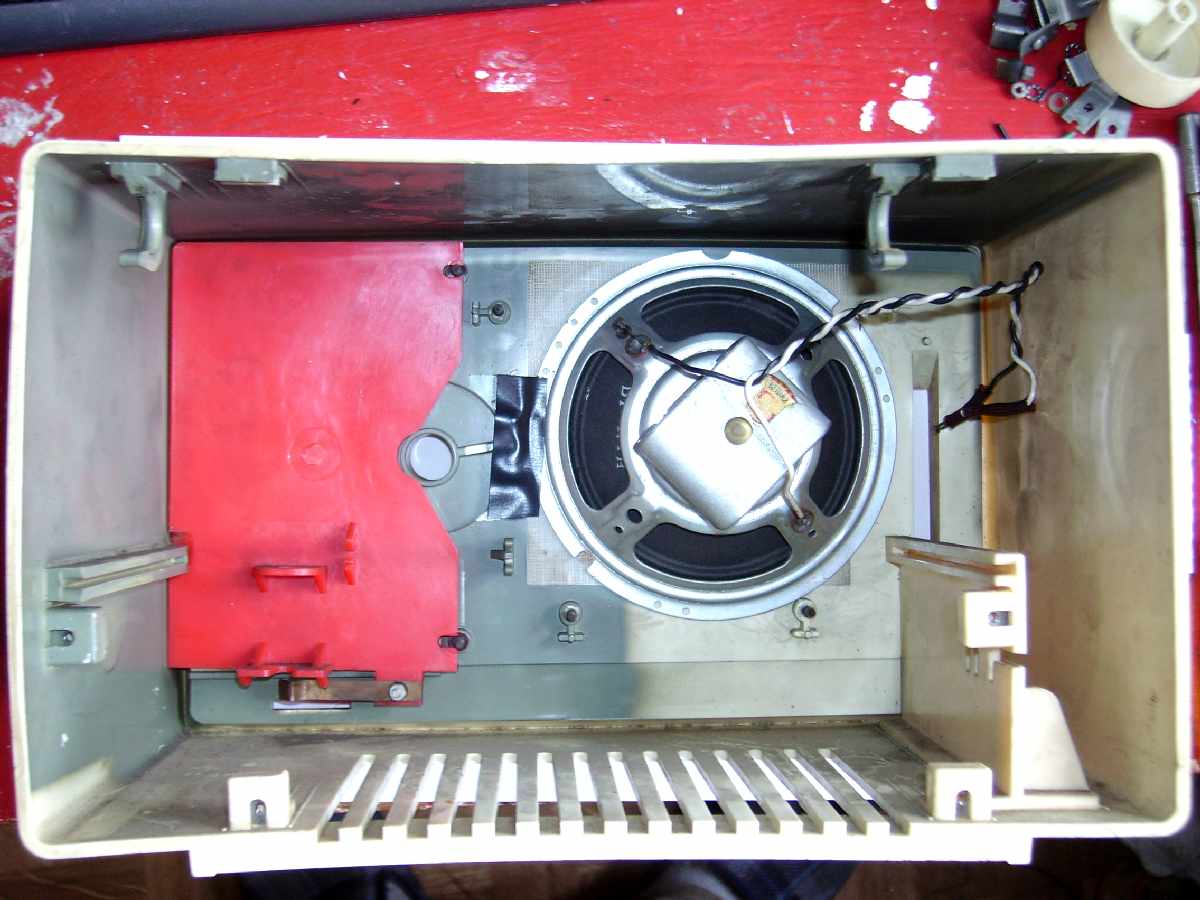

Ainsi que ceux du haut-parleurLe boitier est maintenant bien vide :

Pendant que la colle sèche, je fais le point coté circuit :

Tout d'abord mesure à l'ohmmètre du cordon secteur : RIEN…

Le cordon secteur est coupé, j'ai l'impression qu'il a fait "FUSIBLE" ... mais il n'est pas le seul hélas… !

Je change le cordon et toujours RIEN…

En suivant les pistes du circuit imprimé, j'ai une coupure au niveau du circuit filament de la UCH81…

Je mesure la lampe : Filament OK.

Je refais les soudures du support et c'est bon !

Maintenant aux bornes de la fiche secteur, j'ai environ 170 ohms… Ça paraît plus vraisemblable !

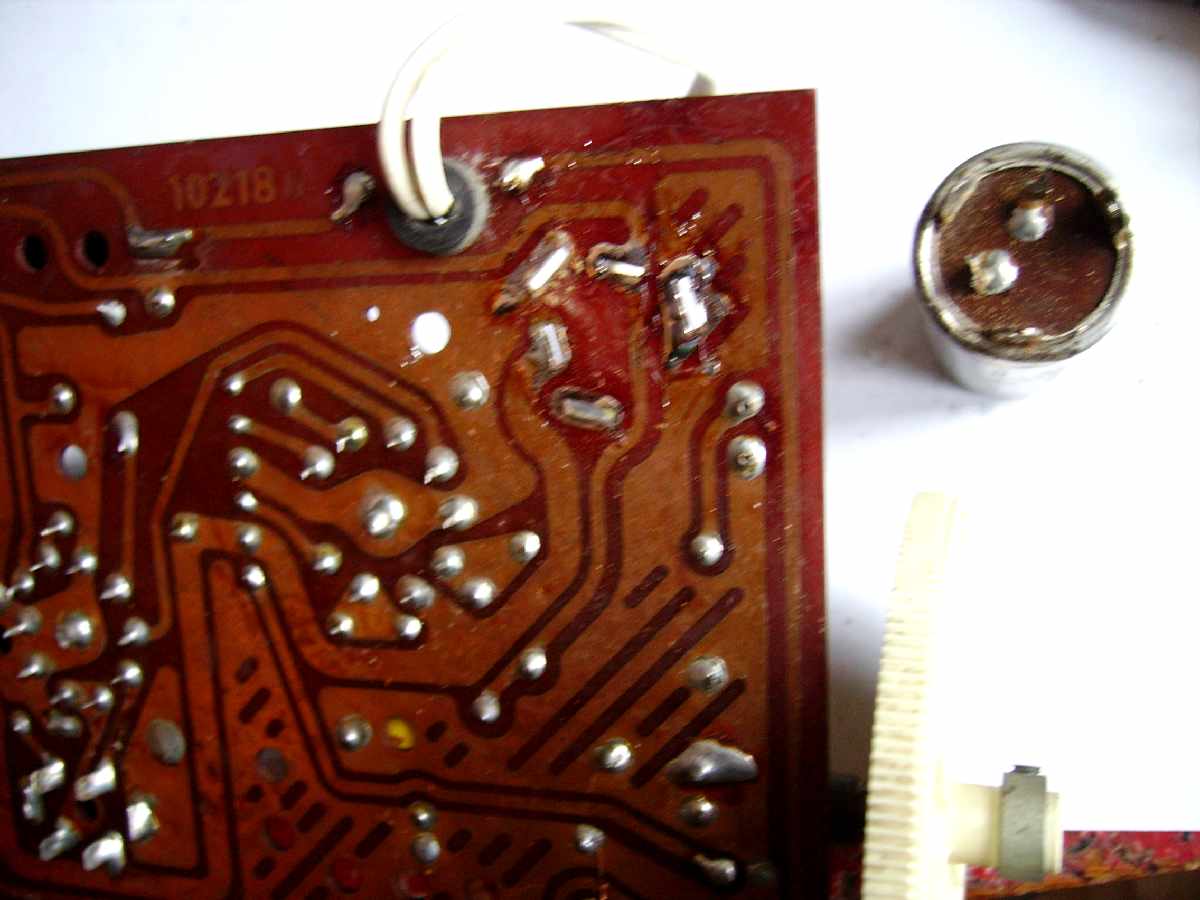

Je change le condensateur chimique de 2 x 50uF 180 V, car au démontage on voit qu'il a amorcé par en dessous !

PREMIER ESSAI :

ATTENTION POSTE TOUS COURANTS EN 110 VOLTS:

PRUDENCE ET TRANSFO D'ISOLEMENT OBLIGATOIRE !

Alors, je tente un premier branchement sur mon alim HT variable au mini : 50 volts… je ne risque pas grand-chose !

Je branche et grosse fumée : le condensateur papier de 0,1uF en // sur la UY92 qui fond à moitié... !

Je le change et le poste s'allume… j'ai un peu de bruit de fond dans le haut-parleur !

Je monte doucement la tension secteur à 110 V alternatif, cette fois-ci c'est le condensateur double de 2 x 50uF lui aussi a un malaise… et pourtant je venais de le changer !

A priori gros Pb au niveau de la lampe UY92: elle est en C/C et me sort du courant alternatif ce que les condensateurs polarisés n'aiment pas tout !

Je cherche dans mon stock : je n'en ai pas !... Alors, on va s'en passer ! ...

Je débranche ANODE et CATHODE de la lampe UY92.

Je garde l'alimentation des filaments, car ils sont tous en série !

Je mets une diode silicium 1N4007 à la place ⇒ Solution moderne de dépannage, si un jour, j'ai une UY92, je la remettrai à la place !

Je rechange les condensateurs de filtrage : 2 condensateurs de 470uF 200 V pris sur une alim à découpage vont faire l'affaire...

Avec une diode silicium, on peut mettre une forte valeur, ce n'est pas un Pb.

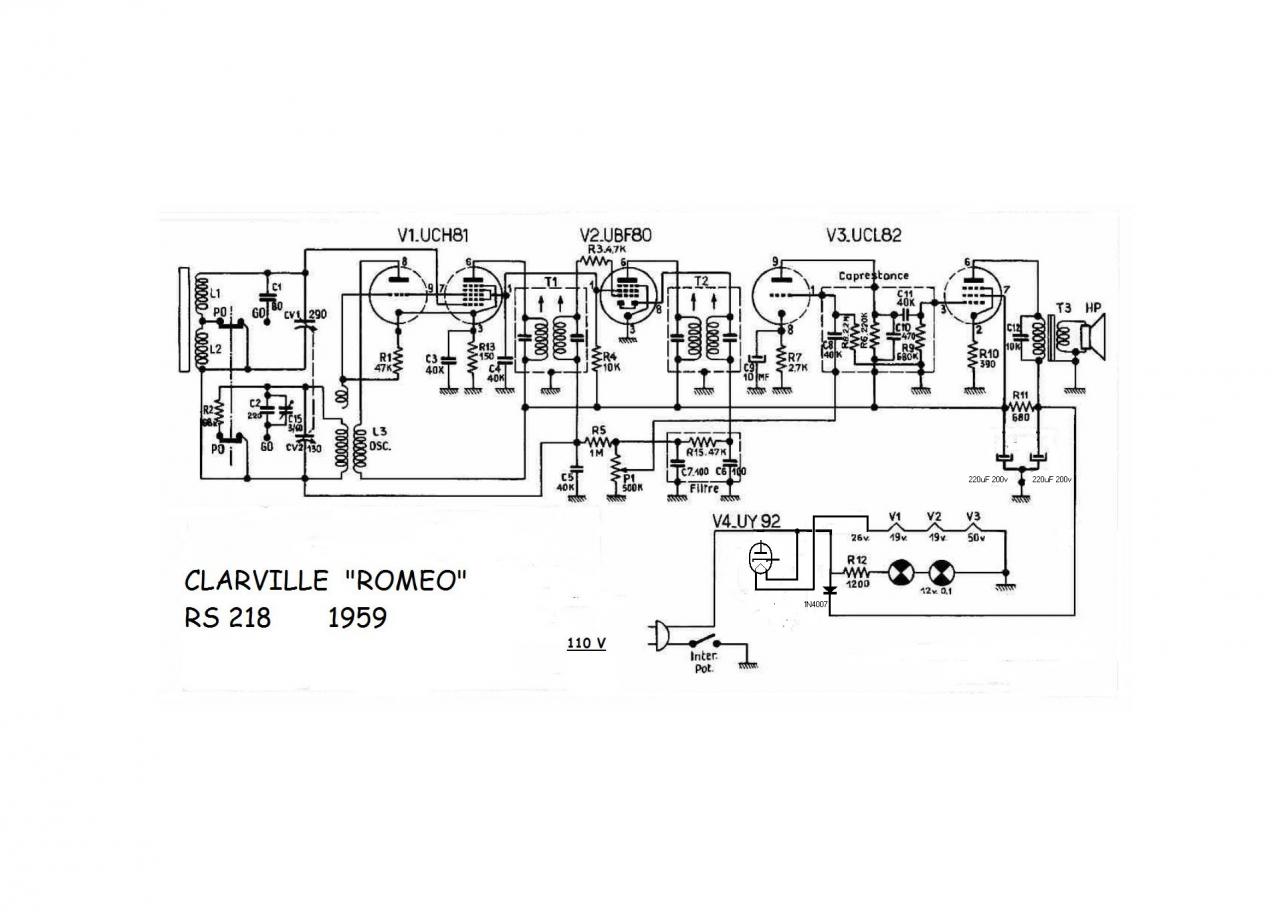

Voilà le schéma modifié avec la diode !

Bon…on rebranche et... plus rien ne fume ! ...Ouf !

L'ampli BF marche OK..Ça ne ronfle pas.

Vu le filtrage renforcé : c'est normal.

Mesure de la Haute tension : j'ai 142 V sur le 1ᵉʳ chimique et 128 V sur le second… Ok.il y a un débit !

Par contre, la réception sur le cadre incorporé est très faible… J'ai une station en PO et je devine France-Inter en GO.

Je continue l'inventaire et je change tous les condensateurs papier… et ça va mieux !

La réception est quand même assez faible…

Je refais quelques essais en soirée et j'ai quelques stations en PO.

J'essaye de remplacer la UBF 80, c'est pareil… Je n'ai pas de UCH81 sous la main… Dommage… On va en rester là !...

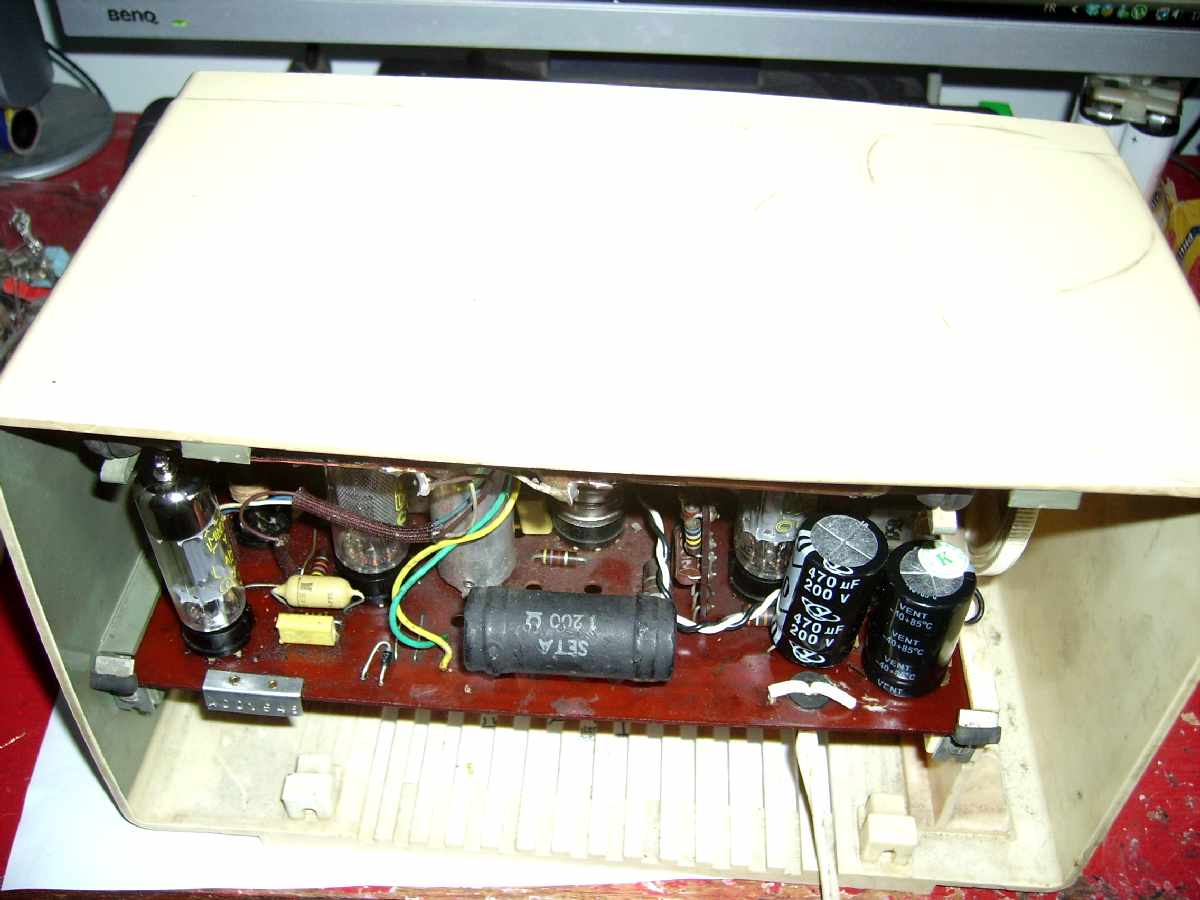

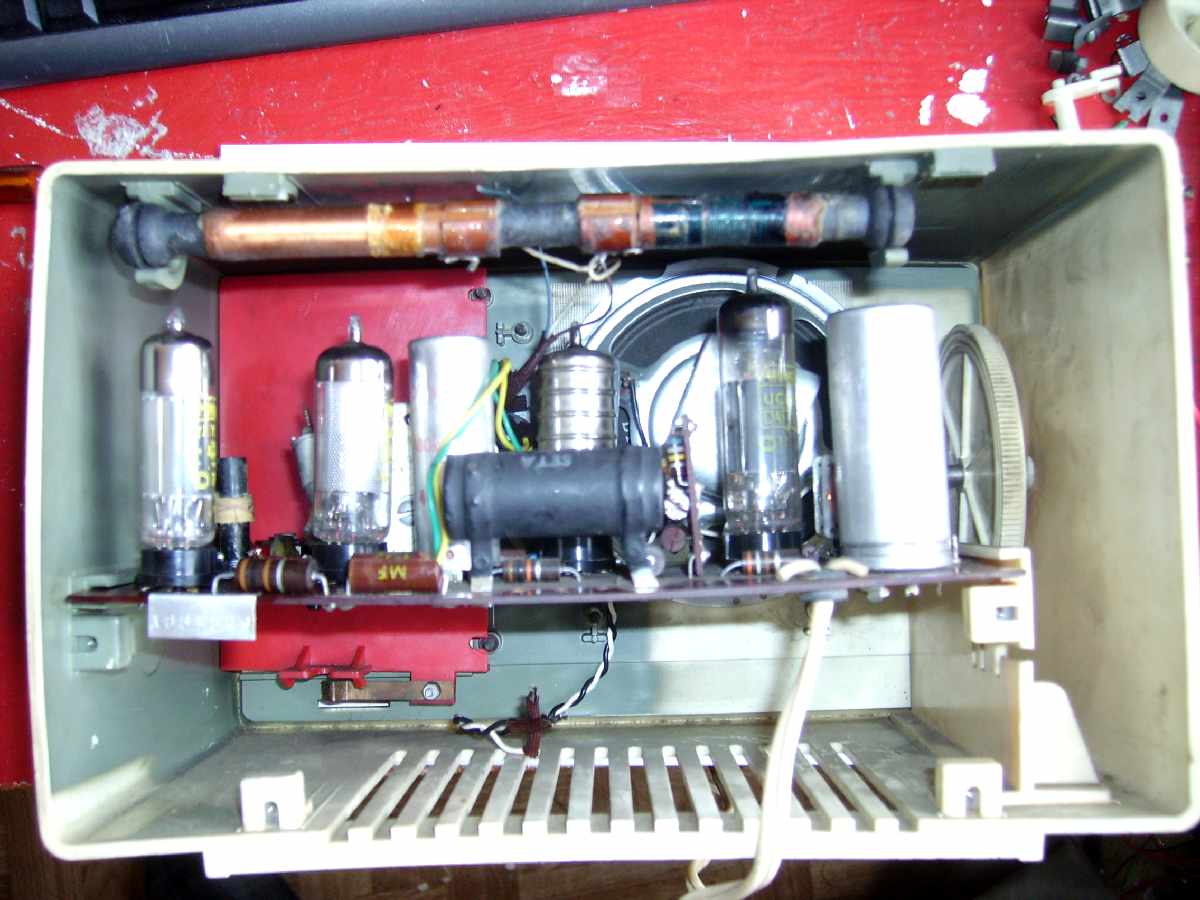

De toute façon ce genre de poste ne devait pas être très sensible ! Voilà le poste remonté dans son boitier, on voit les deux gros chimiques… La diode est à côté du fil vert… Quand on pense que cette énorme résistance bobinée de 1200 ohms est là juste pour alimenter deux lampes cadran en 12 V…

Attention au remontage de ne pas casser l'aiguille cadran : il faut la mettre en position basse pour enfiler le circuit, puis par-devant, on passe un tournevis dans l'axe du bouton des stations et on la fait pivoter vers le haut… reste plus qu'à l'aligner sur les butées haut et bas.

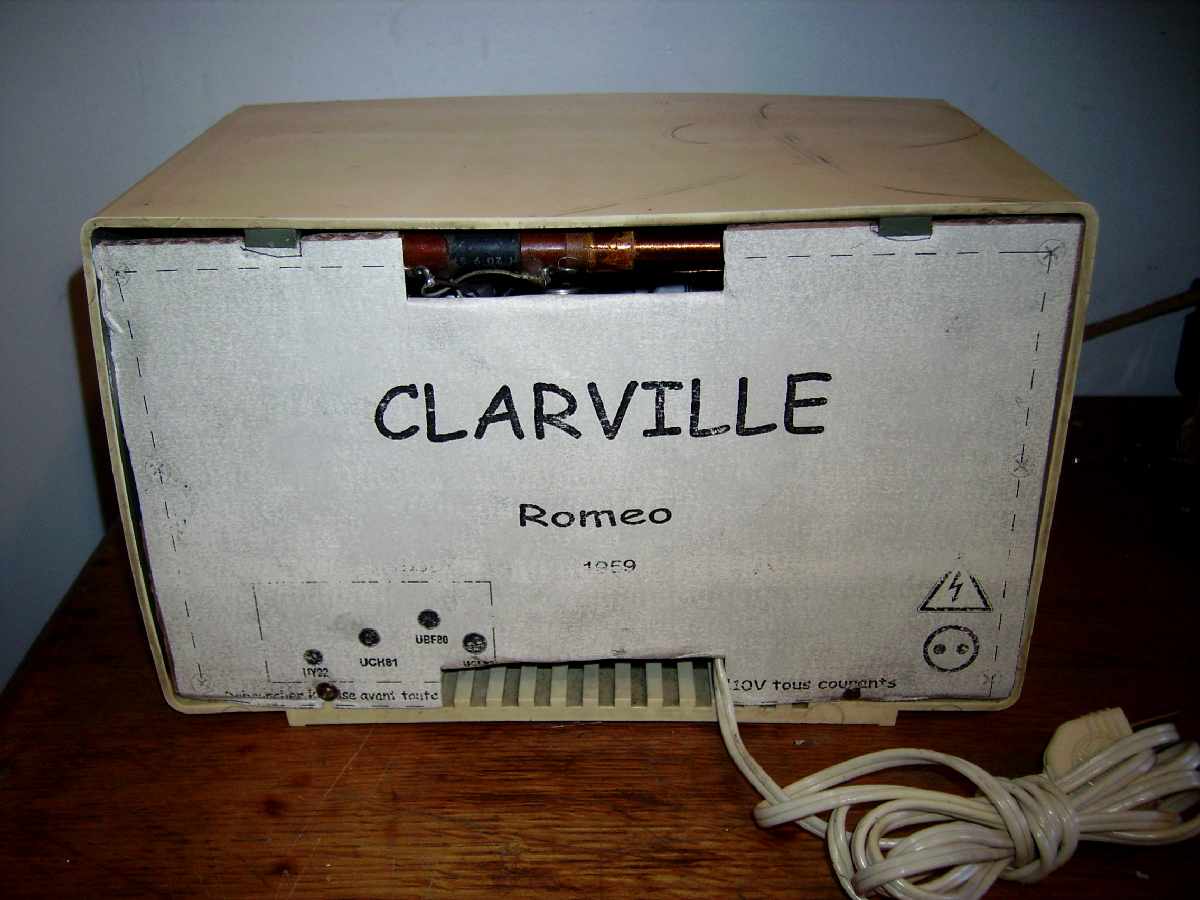

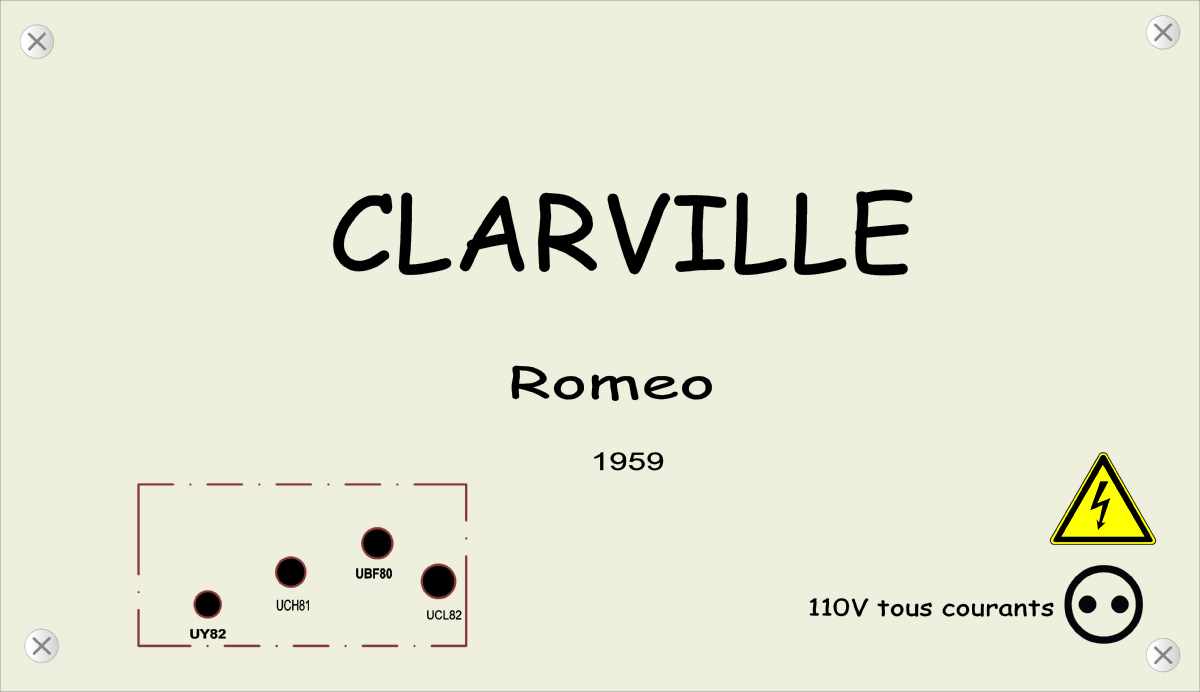

j'ai prévu de faire un cache arrière, car il manquait au départ : le précédent propriétaire ne l'ayant pas retrouvé ! J'ai fait ça avec mon logiciel "Front designer" Imprimé sur un bristol, il sera collé sur un carton épais découpé et percé à la dimension !
