Autoradio RADIOMATIC à lampes M3S 1962

Il y a quelque temps j''avais acheté chez un broc un lot de 2 anciens autoradios à lampes :

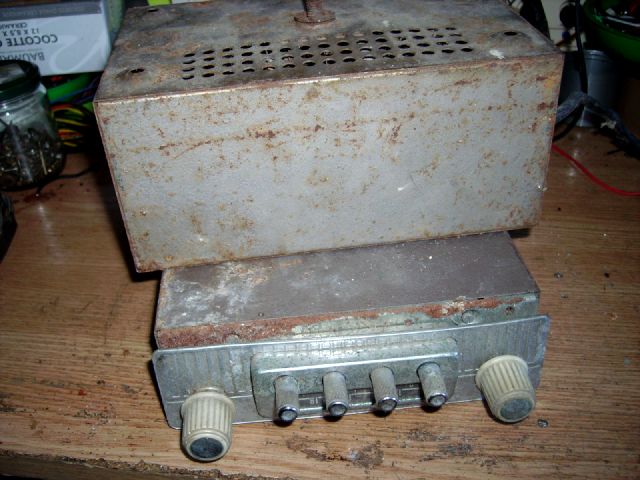

imgp7276.jpgimgp7262.jpgIls sont tous les deux dans un état assez minable !

Le premier est un Radiomatic M3S de 1962 et le second un Radiola qui doit dater des années 50...

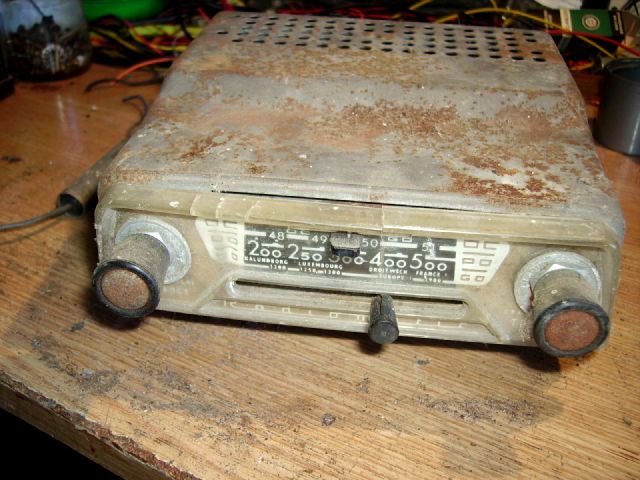

Je me suis intéressé en premier au Radiomatic qui est le plus "récent" !...imgp7276-1.jpgLe voici d'un peu plus près: il est bien oxydé, mais a priori complet...

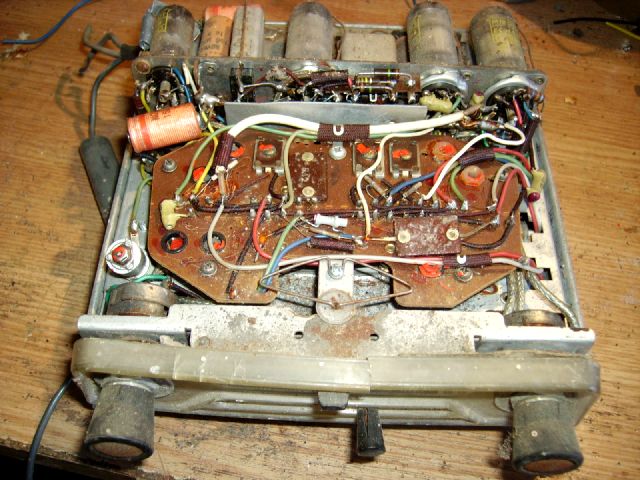

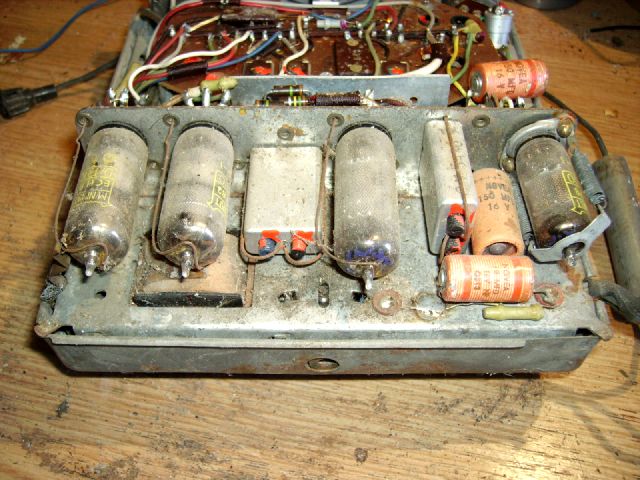

Ce modèle date de 1962, c'est un poste hybride tubes/transistors et il utilise des lampes "spéciales" qui fonctionnent avec 12Volts de "haute tension" ce qui simplifie grandement les circuits.imgp7278.jpgimgp7279.jpgLes lampes ...les voici...!

de gauche à droite il y a ECH83, ECH83, EBF83, EF98...Hé oui il y a deux fois la même !

Une des lampes a attiré mon attention : C'est le tube EF98...!

Hé oui il y a longtemps que j'en cherche une pour la boite GEGE "Le jeune Radio"...

Cette lampe au départ avait été conçue pour ce type d'auto-radio et GEGE l'a utilisé dans ses montages car elle fonctionne en 12V tension qui n'est pas dangereuse pour les "jeunes radios"...

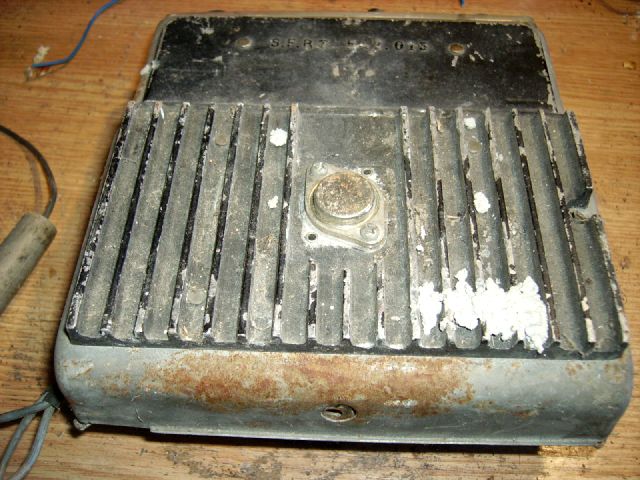

Mais revenons à notre poste autoradio : Si ce côté, c’est les "lampes" de l'autre côté la partie "ampli" est à transistors:imgp7280.jpgD'abord sur le couvercle il y a un beau transistor de puissance au germanium:

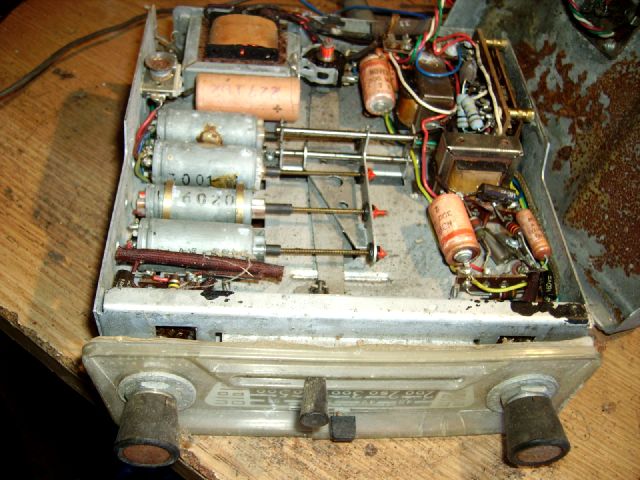

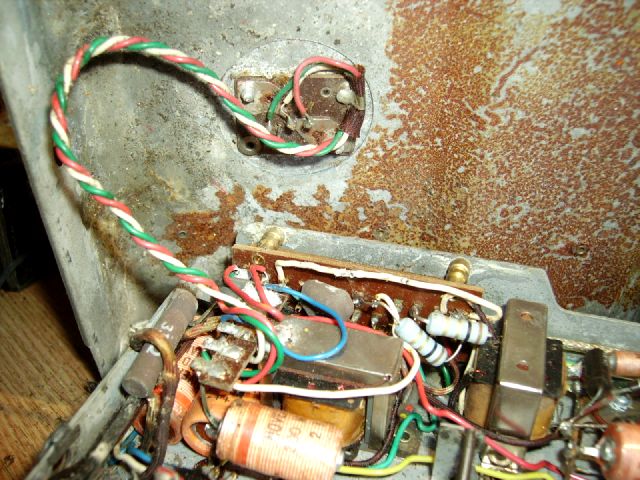

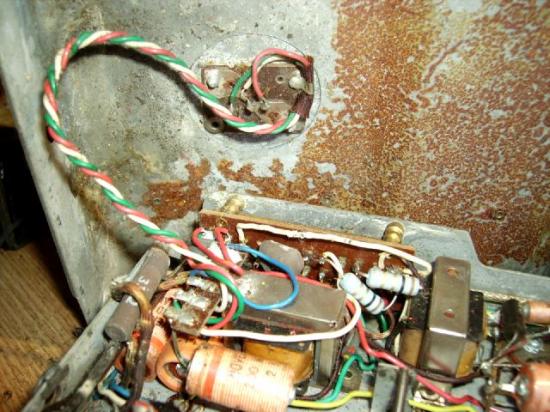

C'est un ASZ18 Transistor de puissance au germanium, assez peu courant de nos jours j'espère qu'il est bon!imgp7282.jpgIl est monté sur un support riveté dans le couvercleimgp7283.jpgUn second transistor est planqué sous le petit transformateur entre les 2 chimiques oranges...

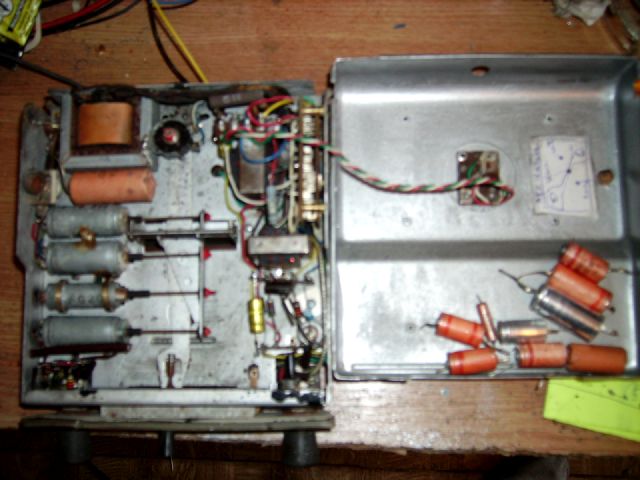

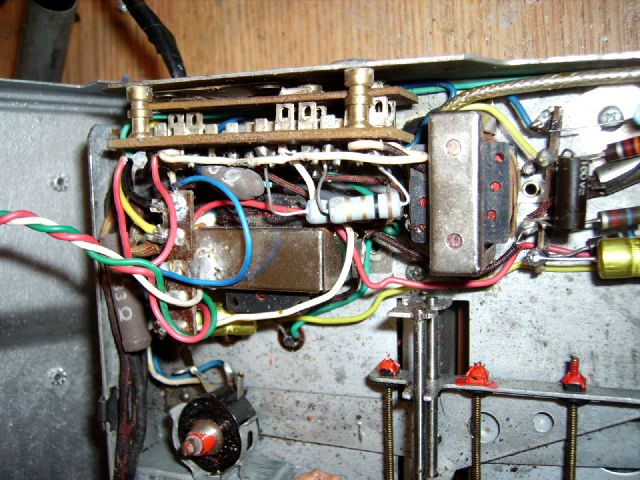

Des condos chimiques il y en a pas mal: une dizaine en tout et vu leur apparence je vais en premier les remplacer!imgp7284.jpgVoila les chimiques ont pris la retraite, un petit coup de peinture sur le couvercle, un peu de graisse silicone sur la semelle du transistor ASZ18 et on va essayer un premier branchement!imgp7315.jpgEn théorie le poste est commutable 6/12 V mais le commutateur a été visiblement "trafiqué" et il est désormais bloqué en 6V (en 12V plusieurs contacts sont cassés ou manquants!).

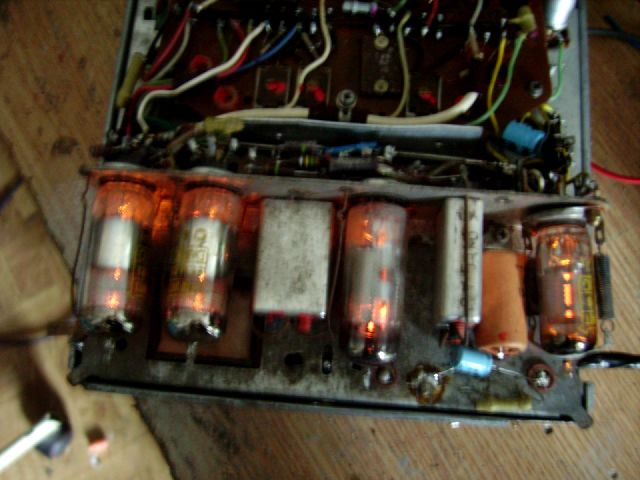

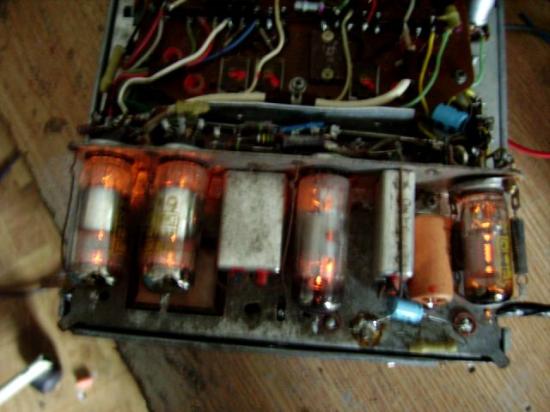

C'est pas grave, j'ai une alimentation stabilisée variable qui est suffisamment robuste pour le faire fonctionner:imgp7297.jpg

Premier essai:

  ma foi ça fonctionne ! ... toutes les lampes s'allument et j'ai un fort niveau de parasites dans l’hautparleur !

La consommation : après une pointe à 5A à l'allumage , elle se stabilise à 1,9A en 6V...Ce genre de poste il ne faut pas oublier de l'éteindre la voiture à l'arrêt !

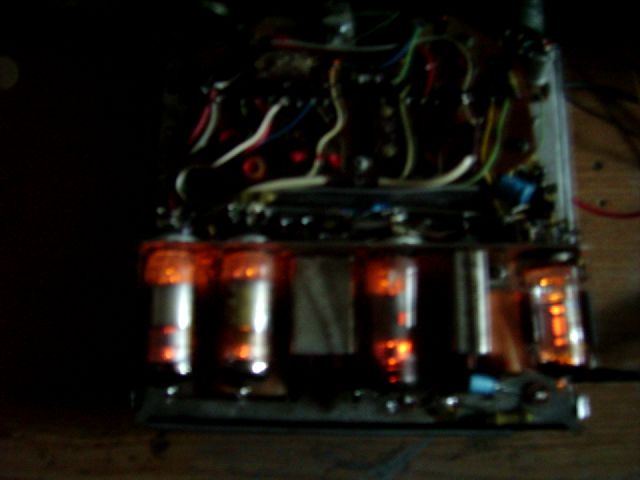

J'ai beaucoup de crachements dus au potentiomètre et au commutateur de gammes: encore une fois le produit KF fait son effet...imgp7301.jpgC'est joli les lampes allumées il y a toujours un effet un peu magique !

La réception est bonne sur les 3 gammes, mais la sensibilité aux parasites environnants est assez élevée...

Vu l'état général je ne pensais pas qu'il allait refonctionner si facilement...

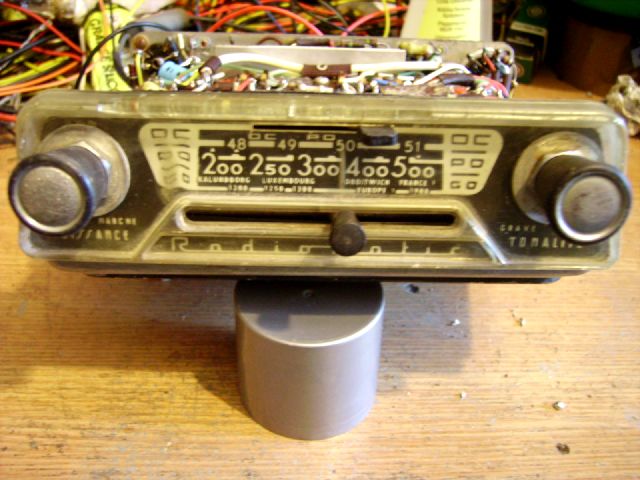

J'ai nettoyé la façade:imgp7306.jpgAprès l'avoir recollée à l'araldite j'ai mis derrière un carton noir qui fait bien ressortir les inscriptions:

a gauche VOLUME...M/A

à droite: Tonalité

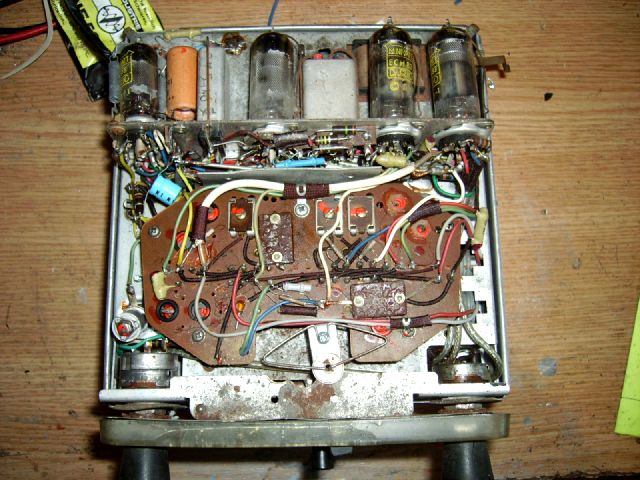

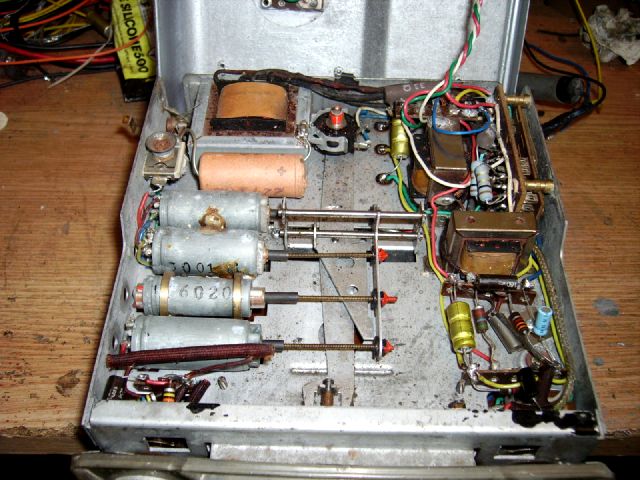

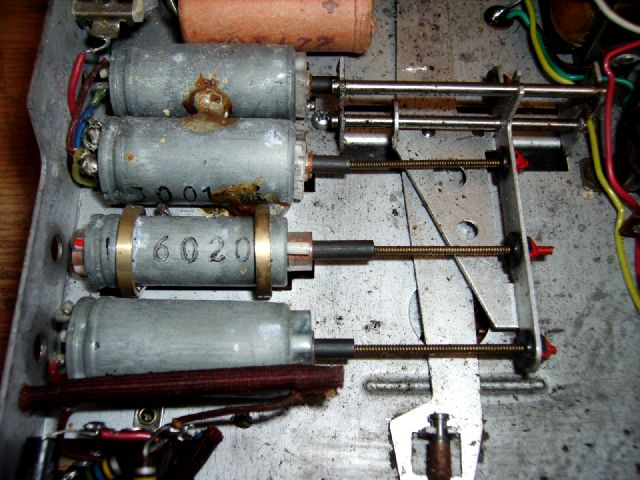

En bas la grande tirette permet de rechercher les stations et en haut la commutation OC/PO/GO/ difficile de faire plus simple!imgp7316.jpgLa recherche des stations se fait par un système "à noyaux plongeurs" cela consiste à enfoncer plus ou moins dans des bobinages des tubes de ferrite...tout cela est très "mécanique" et surtout très robuste!imgp7311.jpgVoila la vue de dessus avec à gauche l'ampli à transistors, a coté du gros transfo un réglage de polarisation du transistor de puissance, son action est très subjective...je l'ai laissé en position médiane!imgp7308.jpget la vue de dessous ... Malgré sa complexité l'ensemble reste très aéré... l’ensemble une fois nettoyé a repris des couleurs !

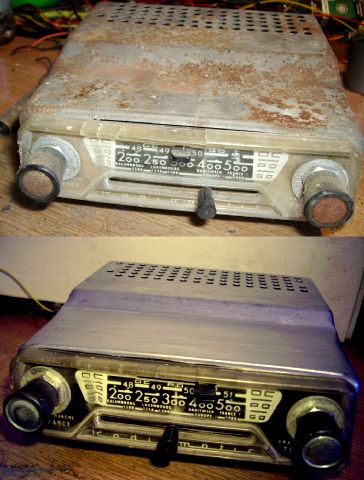

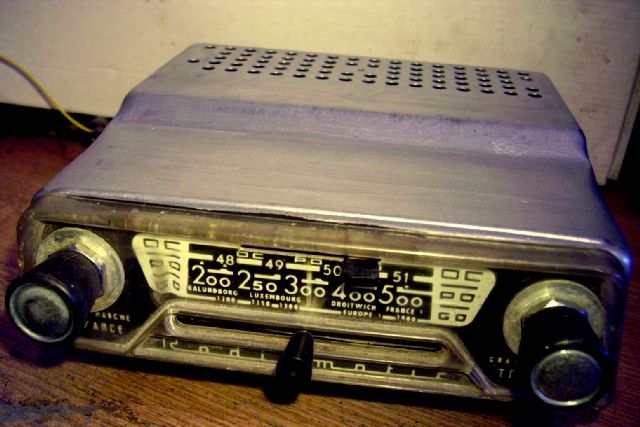

Il me reste à finir la peinture du boitier…:01-1.jpgEt il a une autre allure ... À titre de comparaison voici les photos ... AVANT/APRÈS : colloge.jpg

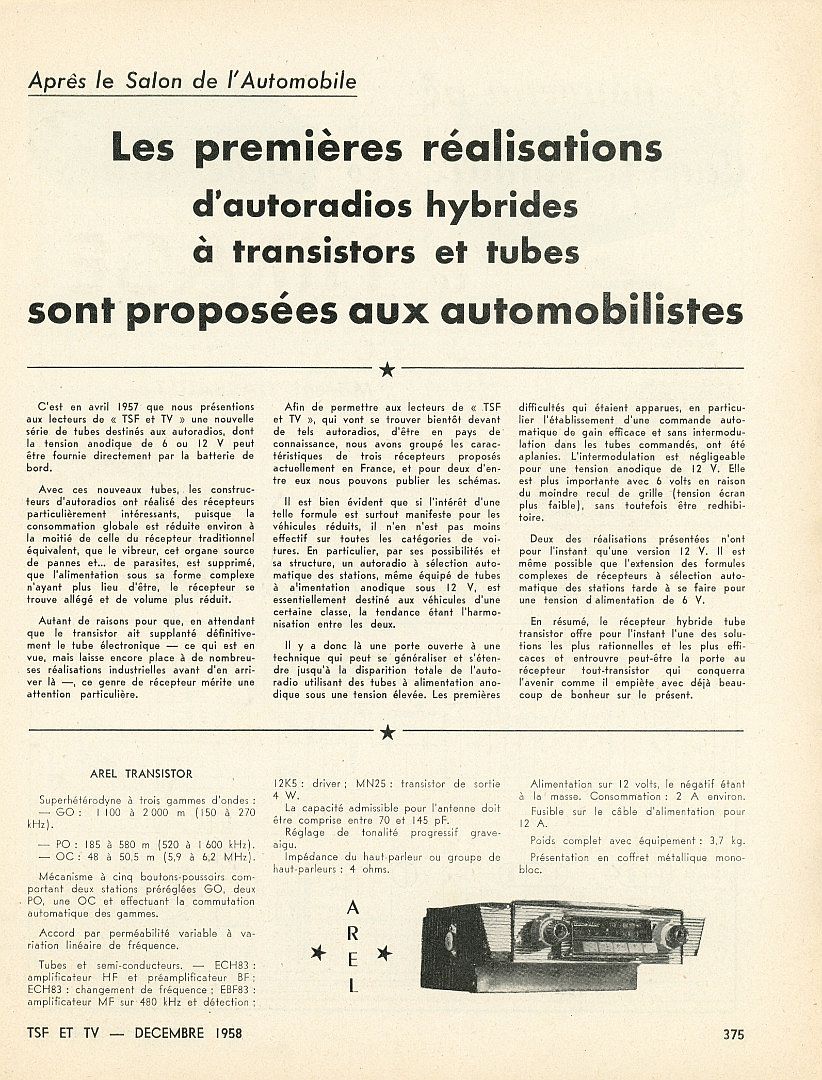

Je n'ai pas trouvé le schéma de ce modèle, mais sur Doctsf j'ai trouvé un article et un schéma qui y ressemblent un peu : Ar hy



Cela permet de mieux comprendre le fonctionnement de ces curieux postes "hybrides" à lampes et à transistors !



Huit ans plus tard :

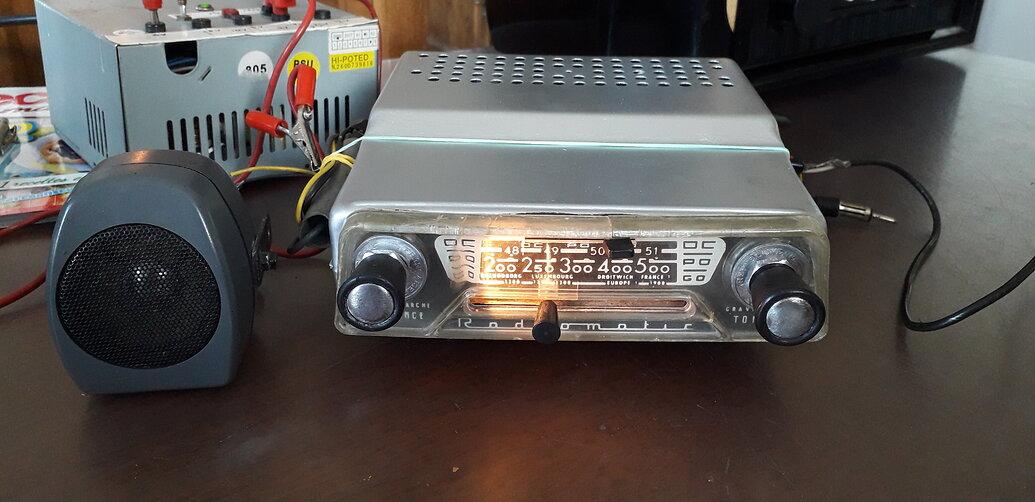

ce poste est parti chez un collectionneur qui lui a redonné un air de fête :

F3c286519417c0f520b5834dfc8468d625bf6cc4 2 1035x502

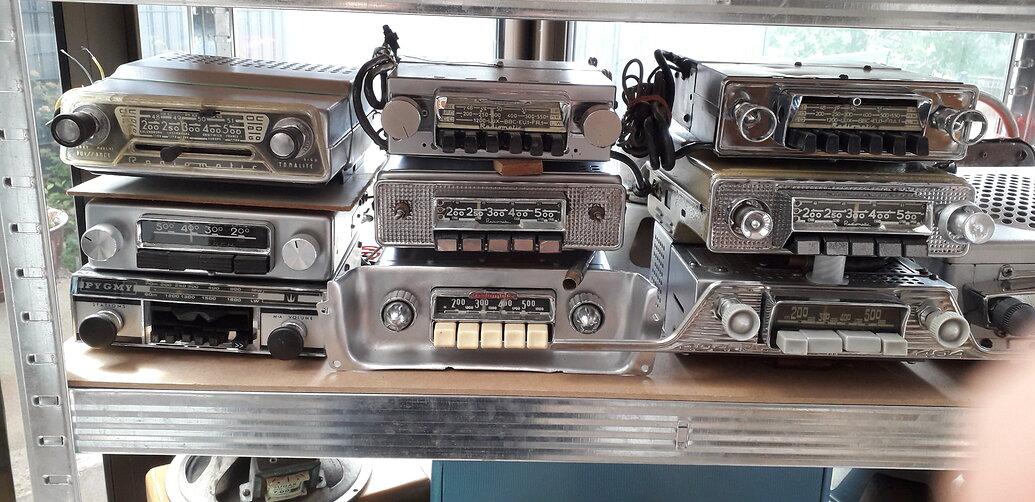

il fonctionne désormais parfaitement en 6v et en 12v, et on dirait qu’il sort de l'usine et il a rejoint de nombreux "copains":

Eddd58c0abd011f497ed4cabaeea32ca59a71b57 2 1035x502

Encore bravo à Daniel..!
