Antenne cadre SAYSONOR

Je vous présente aujourd'hui cette petite antenne cadre de la marque SAYSONOR modèle Saymatic!

Elle date de 1955.

De petites dimensions, environ 18 x 12 x 4 cm elle est destinée à améliorer la réception des postes à lampes sur lesquels elle est branchée !

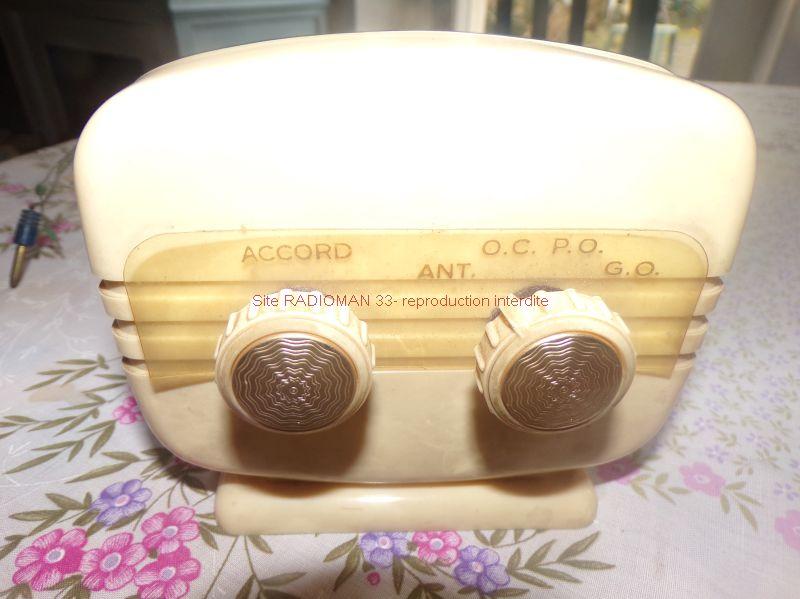

Sur la face avant deux gros boutons :

L'un marqué "Accord" et l'autre sélectionne la gamme d'ondes: OC/PO/GO.

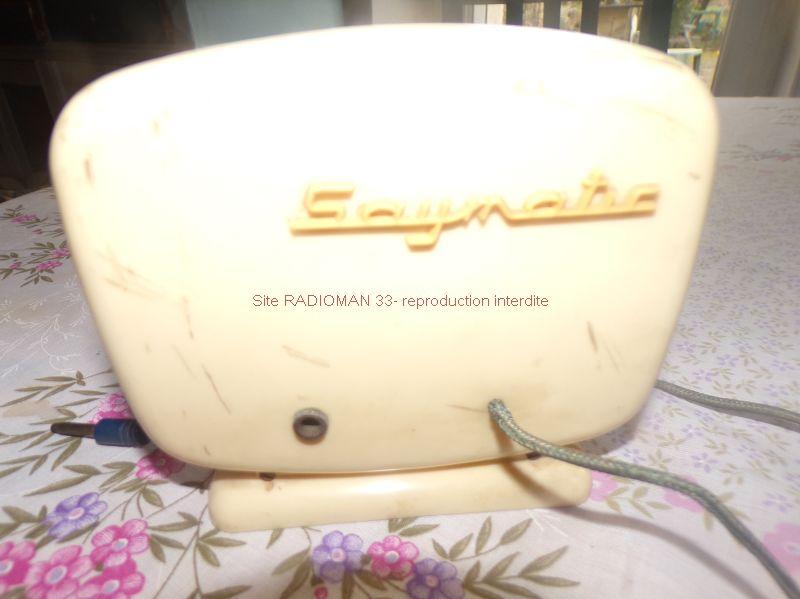

A l'arriàre sort un cable blindé d'environ 1m terminé par des fiches bananes qui va se brancher sur les prises "antenne" et "terre" du récepteur: le cordon est pourri, il va falloir le remplacer!

Il y a également une douille banane: prise d'antenne extérieure!

Aucune alimentation n'est prévue : il s'agit d'un cadre non amplifié.

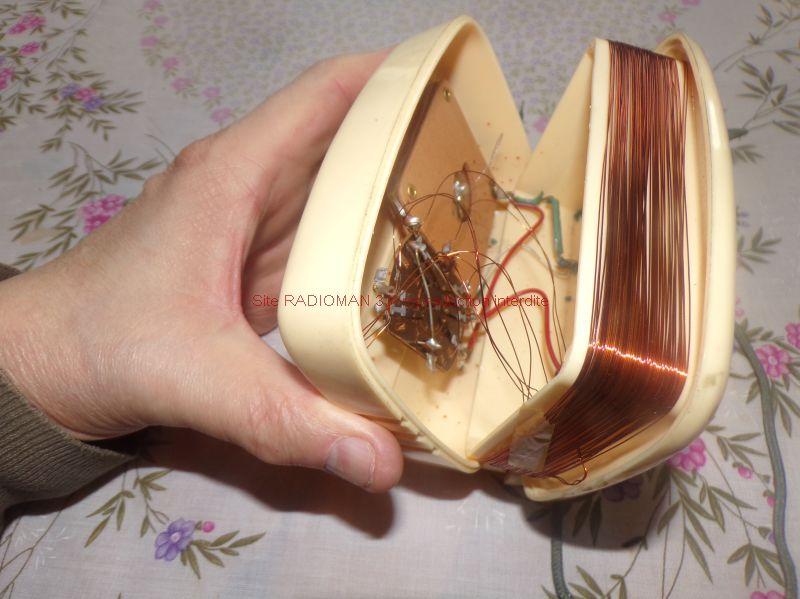

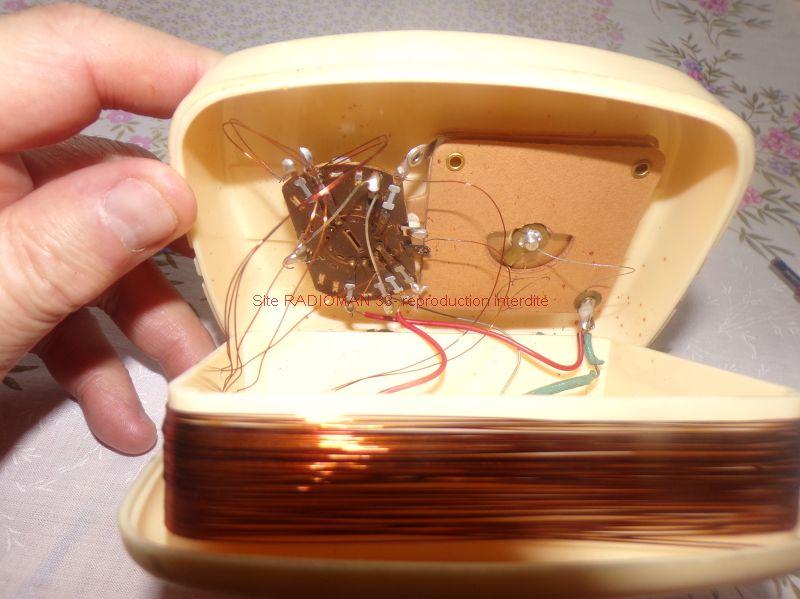

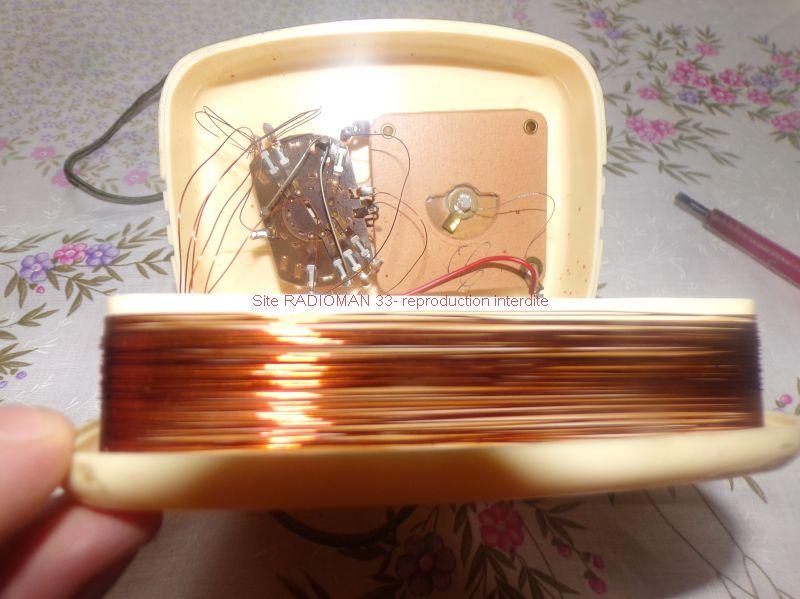

j'ai essayé de l'ouvrir en enlevant deux vis situées à l'arriçre:Au premier plan le bobinage du cadre enroulé sur un support plastique, et derrière la façade un commutateur avec divers bobinages et un condensateur variable!

Les fils du cadre sont courts donc l'ouverture du boitier restera assez réduite !

La première chose à faire va être le remplacement du cordon dont l'isolant part en poussière

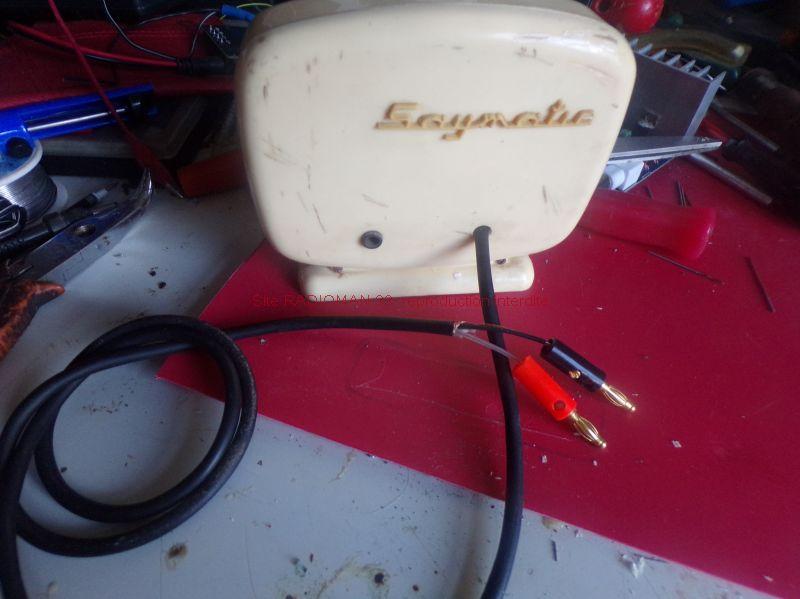

J'ai donc soudé un morceau de fil blindé de 70 cm à l'intérieur de l'antenne!

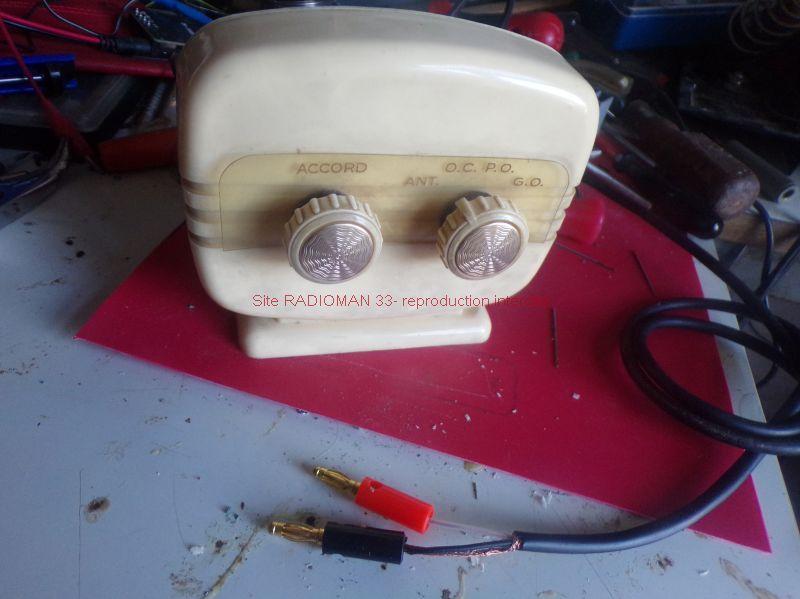

A l'autre extrémité j'ai monté deux fiches bananes rouges et noires:

Il ne me restera plus qu'à essayer l'antenne en branchant ces deux fiches dans les prises "antenne" et "terre" du poste de TSF...

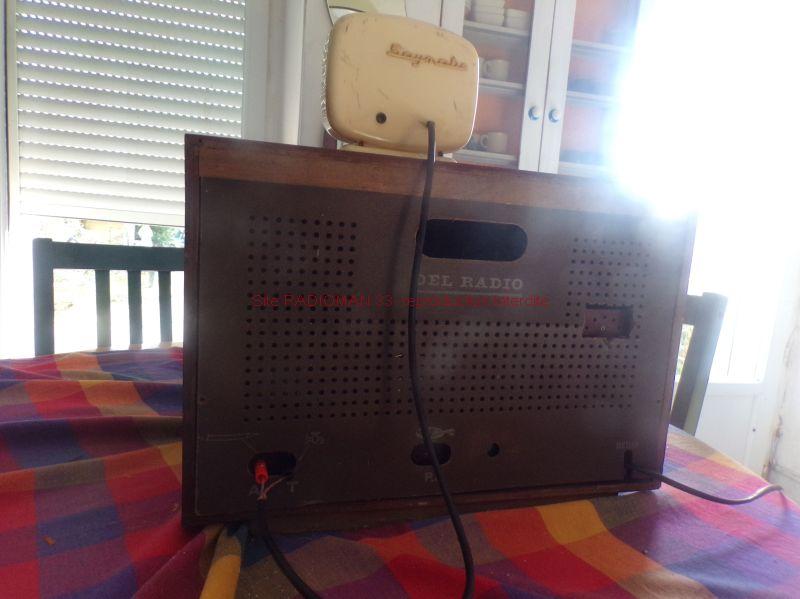

La voici branchée sur mon poste "Areso del radio" qui me sert souvent de poste de test :

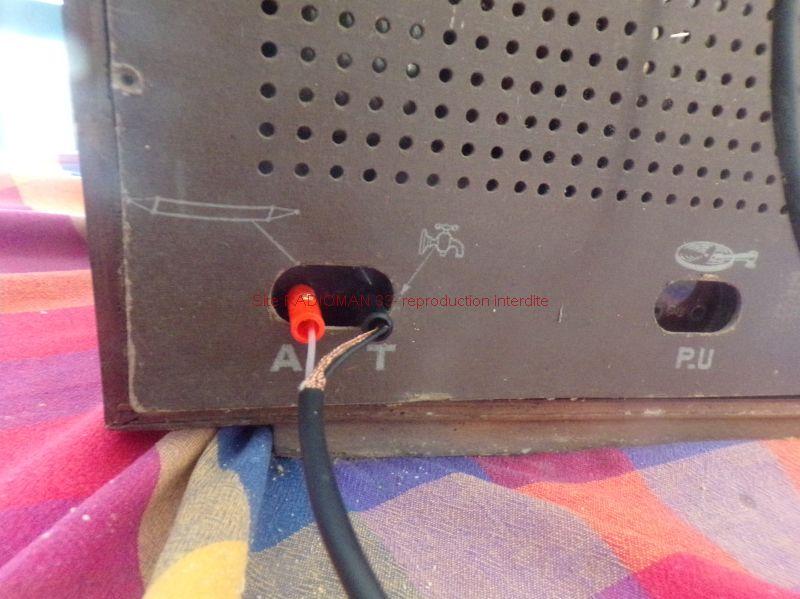

Le cordon est branché sur les prises "Antenne" et "Terre" du poste !

La touche finale :

dans la fiche "doctsf" de l'antenne il y a une étiquette qui est normalement collée dessous :

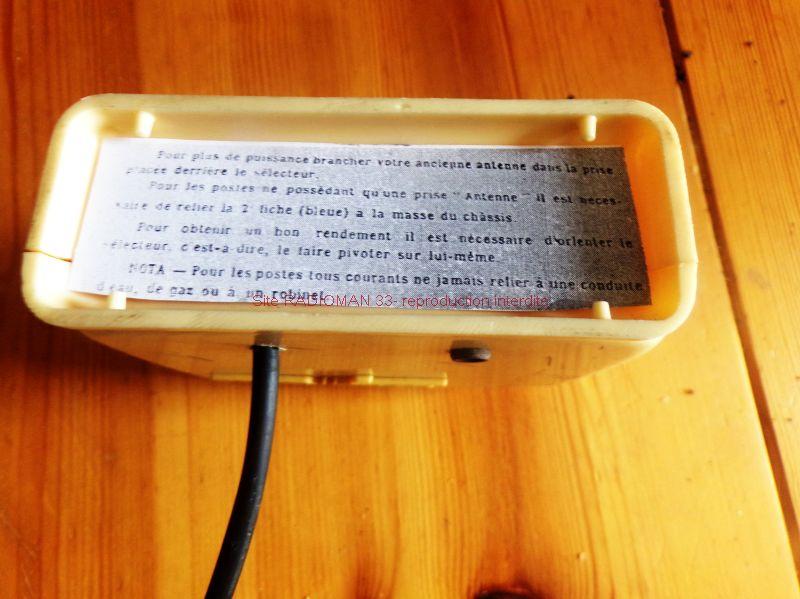

Je l'ai imprimée à la bonne dimension et collée dessous :

Le résultat

Assez moyen vu le peu de stations à recevoir...

Toutefois, en orientant le cadre et en jouant sur le bouton "accord" on arrive à recevoir quelques radios sans trop de parasites.
