LES POSTES TOUS COURANTS
ATTENTION : CES POSTES SONT DANGEREUX !
La réalisation d'un appareil utilisant ce genre de montage est totalement inconcevable de nos jours !
Toute intervention sur ce type de poste doit se faire avec la plus extrême prudence !
Mais un "tous-courant" c'est quoi au juste ?
Ce terme utilisé fréquemment en TSF regroupe toute une série de postes de TSF à lampes fabriqués entre 1930 et 1968 et qui avaient la particularité de fonctionner aussi bien avec du courant alternatif que du courant continu.
Ces postes ne possédaient pas pour la plupart de transformateur d'alimentation, et de ce fait un des deux pôles du réseau électrique était relié au châssis métallique.
Tout d'abord, il faut préciser que la distribution du courant électrique s'est effectuée dès le départ aussi bien en courant alternatif qu'en continu, et des réseaux continus ont existes jusqu'aux années 1960.

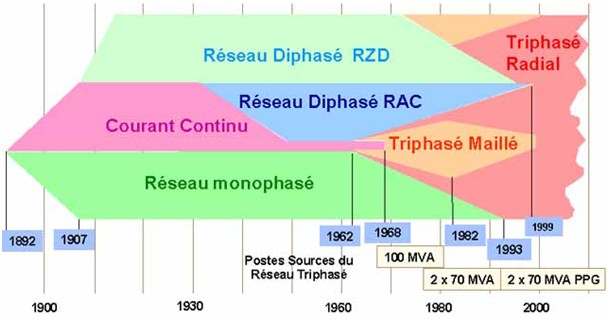

Cette image indique la distribution du réseau électrique sur la région parisienne.
Les fabricants de postes de TSF ont donc fabriqué des appareils "tous courants" pouvant s'adapter à ces deux réseaux .

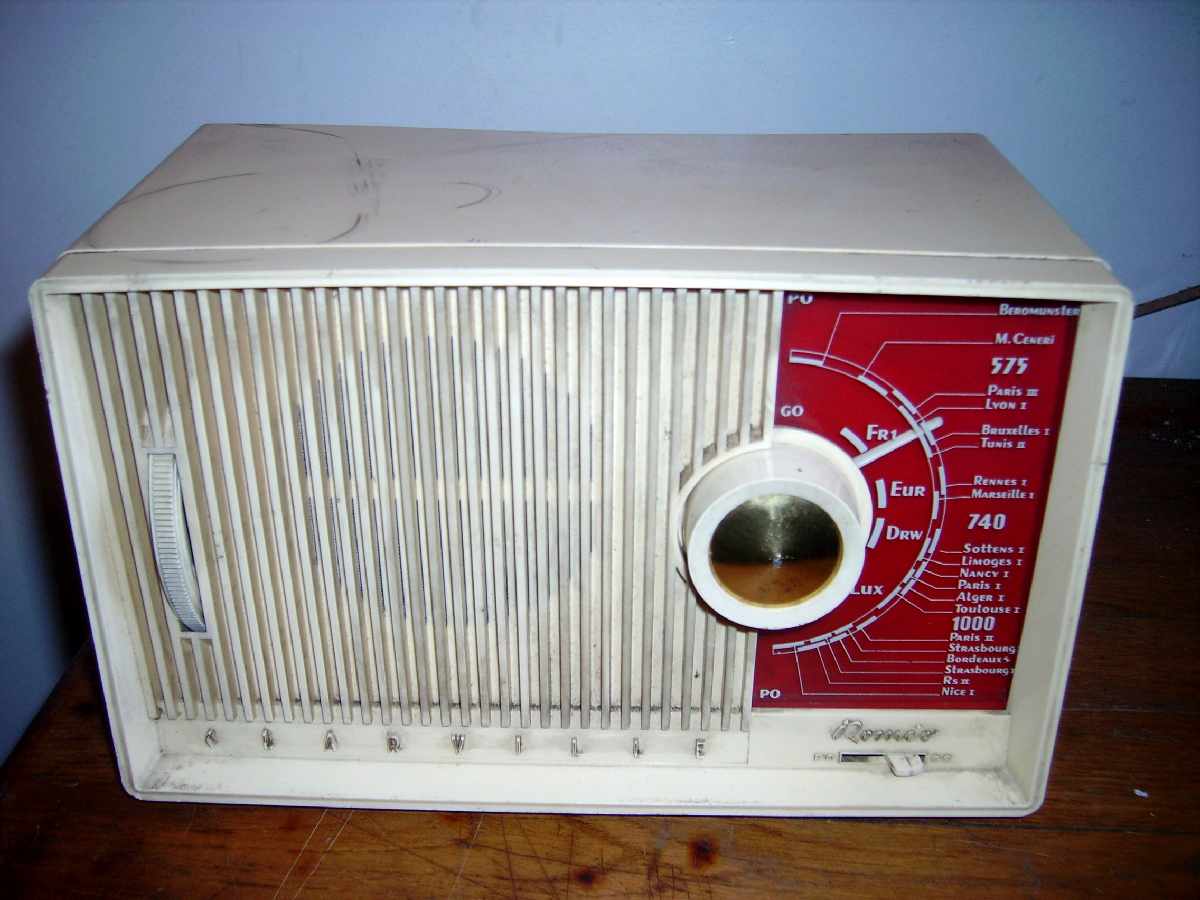

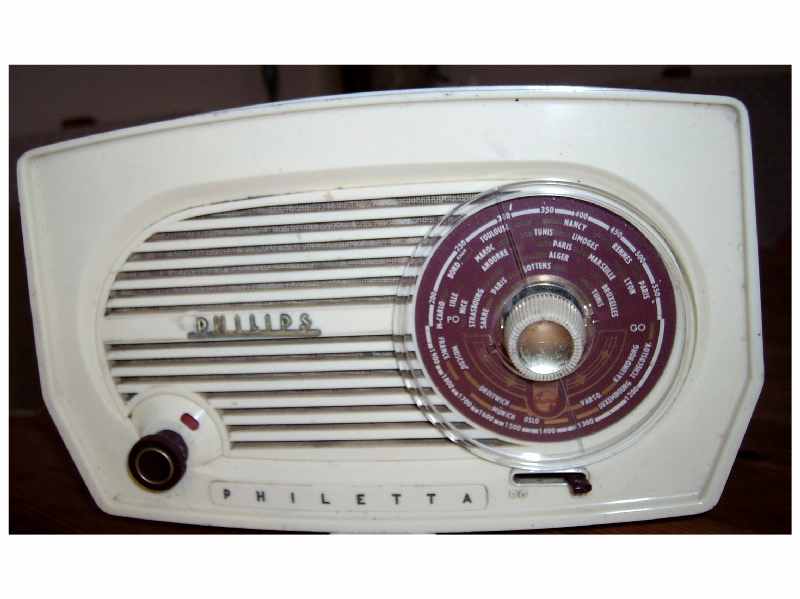

Le Clarville "Roméo" illustré ci-dessus en est un exemple...Le petit "PHILETTA" ci-dessous en fait aussi partie !
l'idée de base est très simple :
Un transformateur ne fonctionne pas en courant continu aussi, on va se brancher directement sur le secteur 110 V, et cela, en direct !
Cette "haute tension" est redressée par une valve et utilisée pour le fonctionnement des lampes.
Pour le chauffage filament, on a développé des séries de lampes spéciales calculées de telle façon que le total des tensions filaments des 4 ou 5 lampes nécessaires au fonctionnement du poste fasse approximativement 110 V…
Attention !...Il n'y a pas que les "petits postes" qui sont des tous courants.

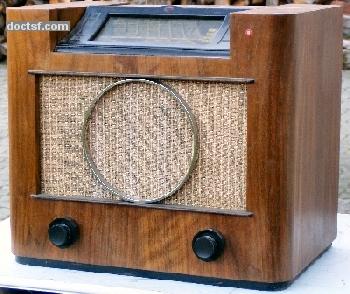

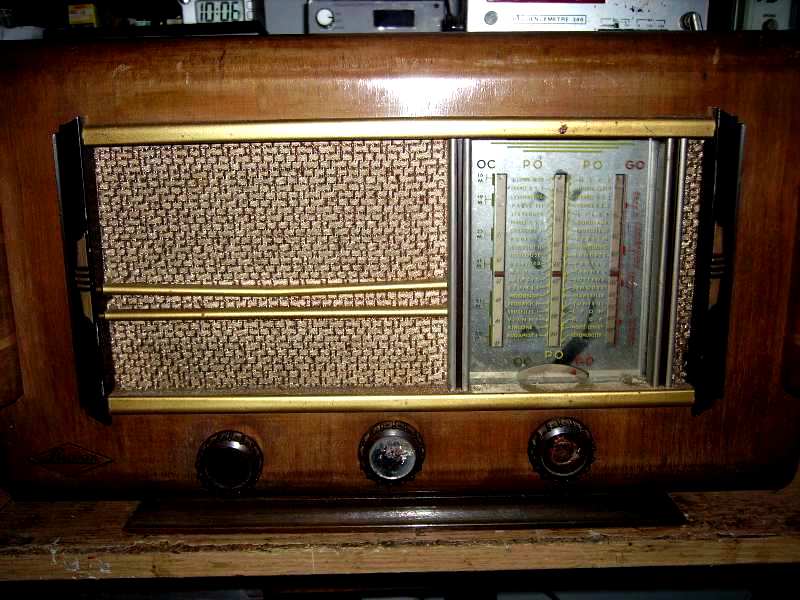

Ce beau poste Philips de salon en fait également partie :

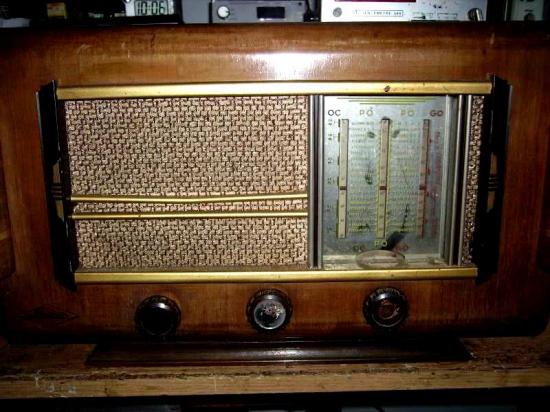

ainsi que beaucoup d'autres comme ce "LUXON" dont la restauration est sur le site :
TOUT CELA EST TRES DANGEREUX, CAR LE FAIT DE TOUCHER LE CHASSIS DU POSTE :
⇒ C'EST METTRE UN DOIGT DANS LA PRISE DE COURANT...!

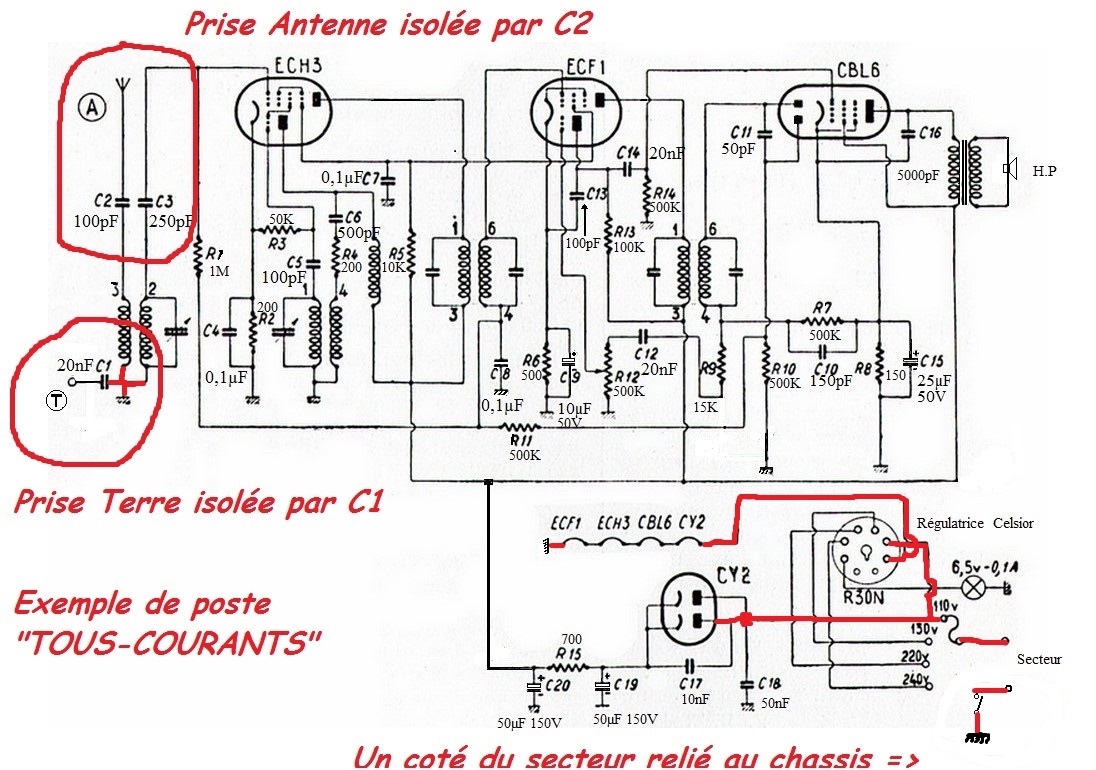

Voici le schéma du LUXON dont la photo est ci-dessus :
On vois la mise en série des filaments des lampes et une lampe régulatrice "Celsior" (voir sur le site) fait l'adaptation aux différentes tensions réseau.
Le 110 V qui alimente les plaques de la redresseuse CY2 est pris directement sur le fusible secteur.
Un des 2 pôles du secteur est directement relié au chassis via un interrupteur.
Les prises antenne et terre sont reliées à travers des condensateurs d'isolement.
Tant que l'appareil est enfermé dans une boite isolante (bois ou plastique) il n'y a pas trop de danger à en servir, mais si on le fait fonctionner châssis démonté, il faut prendre des précautions si on ne veut pas s'électrocuter.
On pouvait aussi se prendre une bonne "châtaigne" rien qu'en effleurant les vis des boutons de réglages... ou par en dessous les vis de fixation du châssis... Histoire vécue !

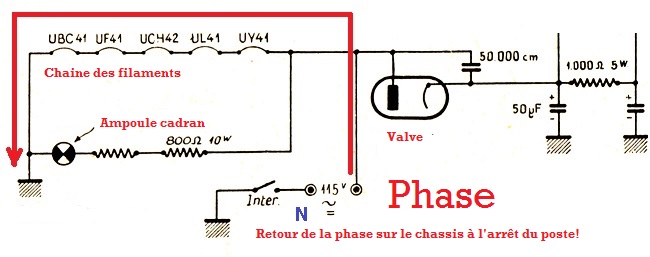

D'autre part même si on a pris la précaution de relier le NEUTRE au châssis du poste , l'appareil peut être dangereux dès qu'on l'arrête et que l'interrupteur est ouvert:Dans ce cas la "PHASE" reviens sur le châssis a travers la chaine des filaments du poste qui a une valeur très faible (environ 300 ohms)... Le danger est omniprésent !

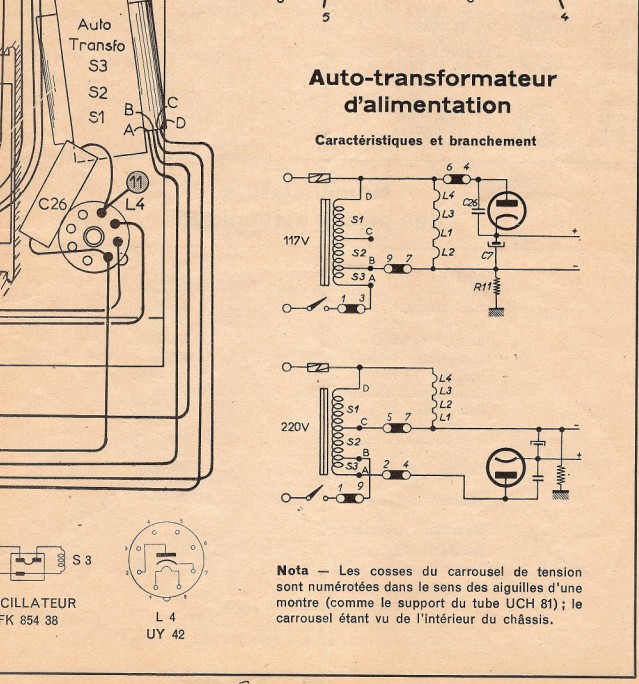

Attention ! après la disparition du courant continu dans la distribution EDF les constructeurs ont continué à utiliser ces montages dangereux quitte à faire comme sur le "Philetta" l'adaptation au 220 V par un "autotransformateur" qui permet le branchement 110/220 V, mais ne résoud pas le Pb d'isolement vis-à-vis du réseau:

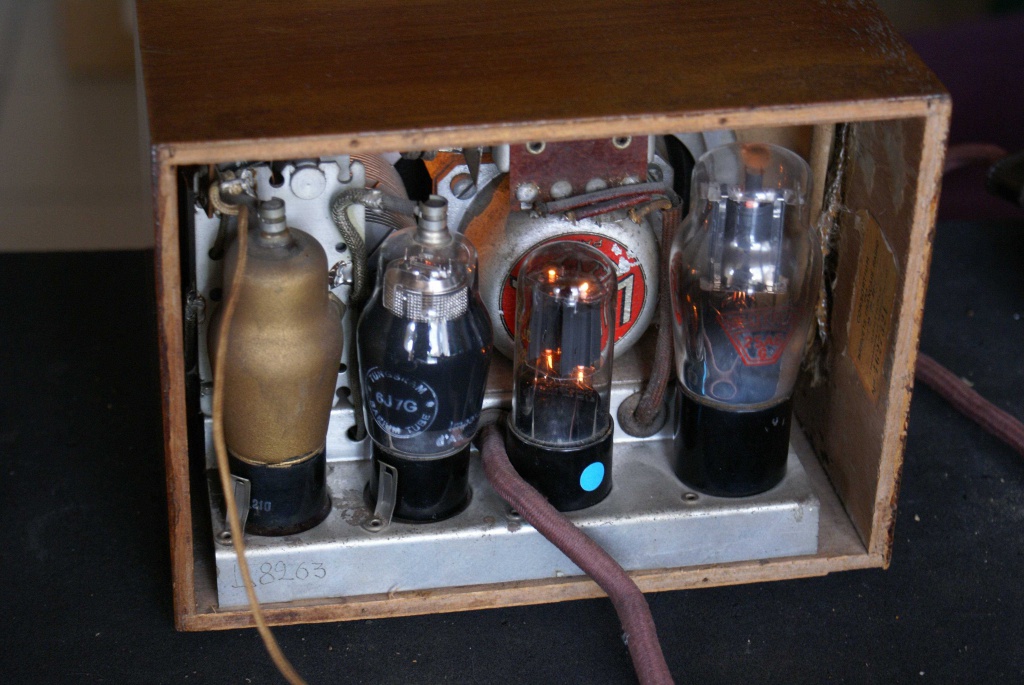

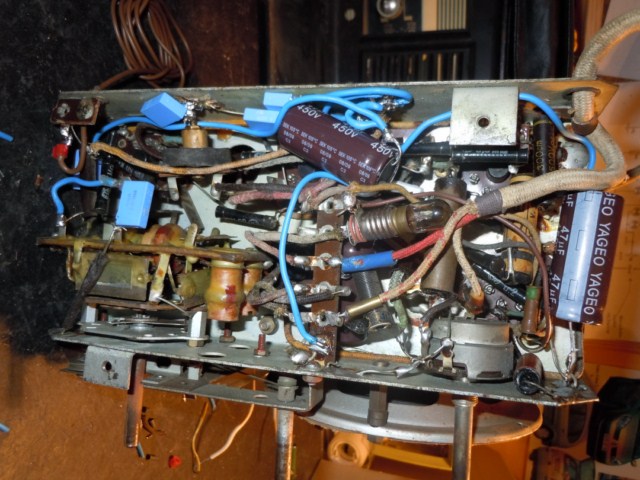

Enfin, pour certains petits postes il n'était pas possible de mettre a l'intérieur un transformateur ou une lampe régulatrice !... Les constructeurs de l'époque, jamais à court d'idée ont intégré dans le cordon secteur une résistance chauffante qui permettait d'ajuster ainsi le surplus de tension filament :
Sur la photo ci-dessus, on voit le cordon secteur à 3 fils dont le "cordon chauffant" qui, à l'époque, était isolé par de l'amiante !
Au danger d'électrocution se rajoute le danger d'incendie en cas de défectuosité du "cordon chauffant"...
De nos jours ce genre de montage est totalement interdit...!

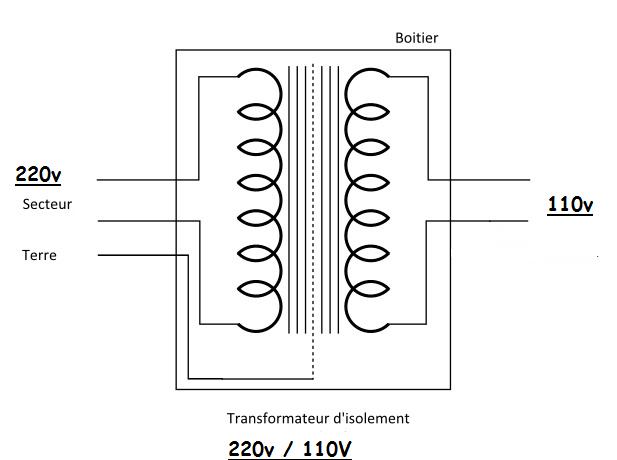

Pour toute intervention sur un poste "tous courants"on va donc utiliser impérativement un transformateur d'isolement :On trouve ça dans les magasins de fournitures électriques !

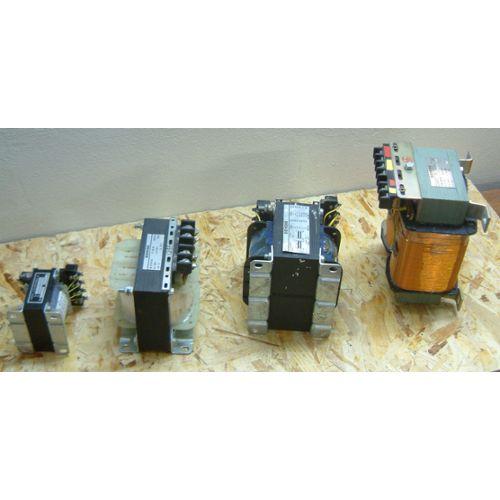

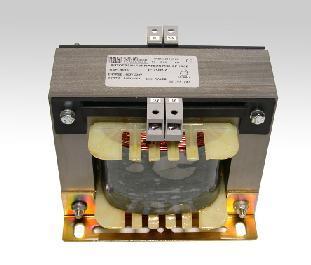

Il en existe de toutes les tailles et toutes les puissances :
Pour notre usage, un modèle de 100 VA est suffisant !

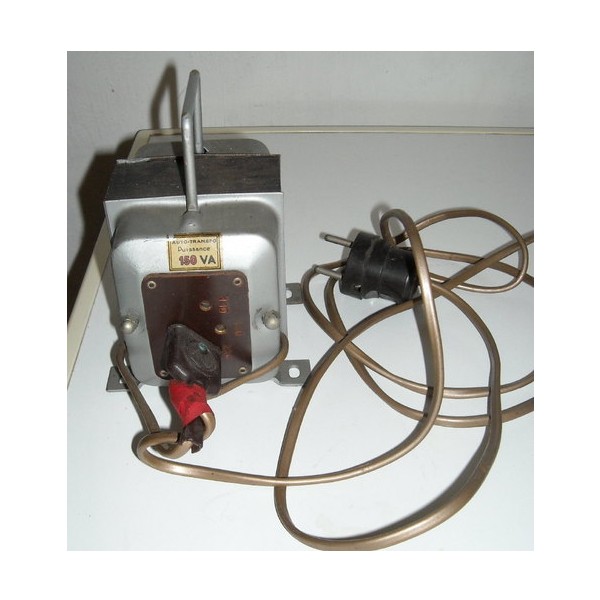

Attention aux anciens transformateurs 110/220v qu'on trouve dans les brocantes ou les vide-greniers :
Ils ne sont en aucun cas des transformateurs d'isolement, mais de simples autotransformateurs qui n'isolent pas du secteur !

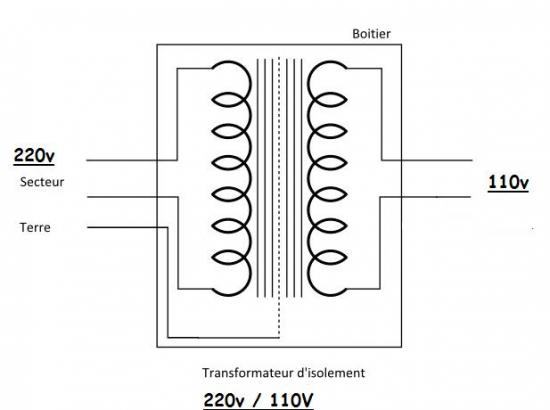

Seul le transformateur d'isolement permet une isolation galvanique vis-à-vis des deux pôles du secteur grâce à ses deux enroulements séparés !
Le superbe "SURVOLTEUR/DEVOLTEUR Metrix restauré récemment (Voir sur le site) est aussi un "autotransformateur" et n'isole pas du secteur et ne remplace en aucun cas un "vrai" transfo d'isolement !
AVEC UN TRANSFO D'ISOLEMENT :
⇒ On pourra intervenir sur les postes "tous courants" sans risque car nous sommes isolés des fils du secteur.
⇒ On pourra aussi faire des mesures avec un oscilloscope ou un générateur H.F ou B.F qui ont en général leur châssis relié à la terre comme tous les appareils modernes.
⇒ On pourra manipuler le châssis du poste lors du dépannage, et cela, Quel que soit le sens de branchement de la prise…
La sécurité, ça n'a pas de prix !
Pensez-y avant toute intervention !
J'ai donc décidé de me faire une alimentation 110/220 Volts isolée du secteur (voir rubrique sur le site) afin de pouvoir travailler sans danger sur ces appareils.
Pour pouvoir les identifier sans risque d'erreur, j'ai crée cette étiquette à coller derrière tous les postes restaurés présentant ce danger potentiel:
À l'extrémité des cordons secteurs de ces postes je met une fiche différente et non standardisée qui ne pourra pas se brancher dans une prise de courant normalisée actuelle.
Toutes ces informations vous sont données à titre purement documentaire et je décline toute responsabilité en cas de mauvais branchement, mauvaise manipulation, électrocution, ou destruction ou partielle d'un appareil !
