Lampemètre SERVICEMAN Radio-Contrôle

Cet appareil, je l'ai trouvé sur eBay !

J'avais mis une petite enchère et personne n'ayant surenchéri, je me suis retrouvé propriétaire d'un lampemètre

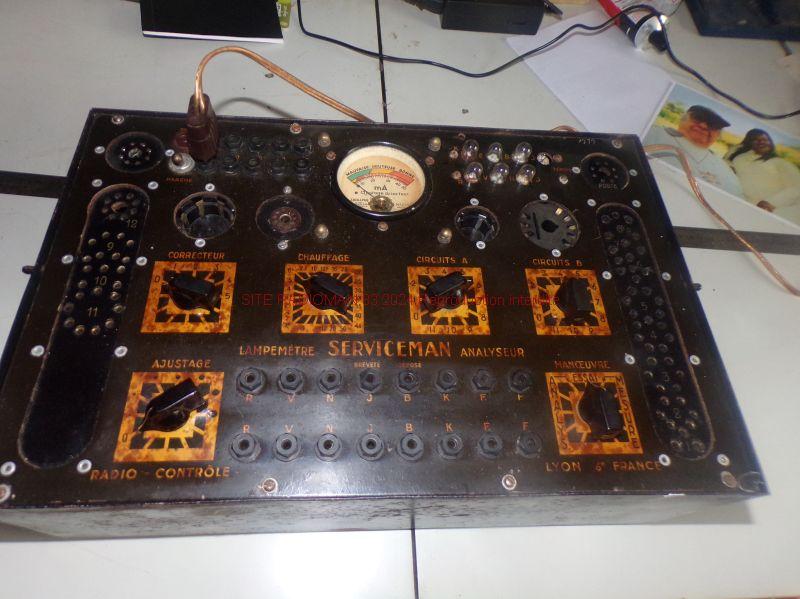

analyseur modèle " Serviceman B2" fabriqué par "RADIO-CONTRÔLE" au début des années 40 (1943).

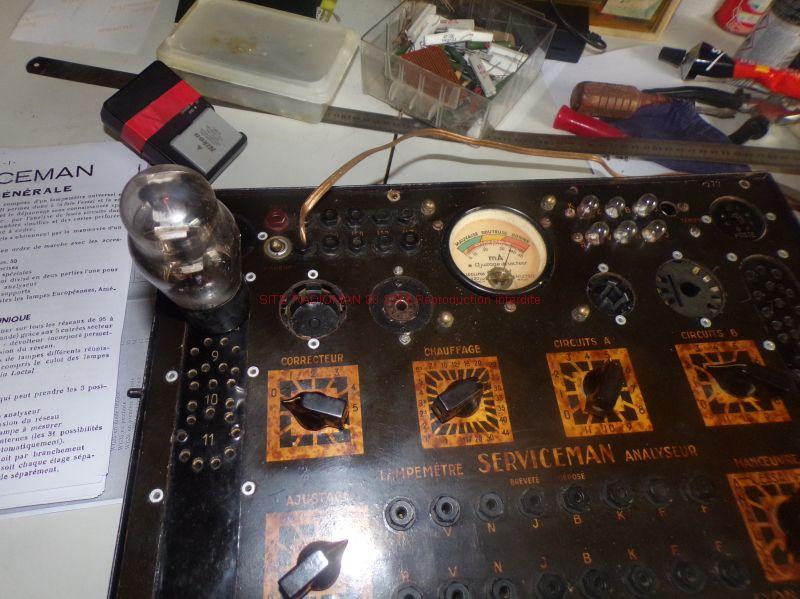

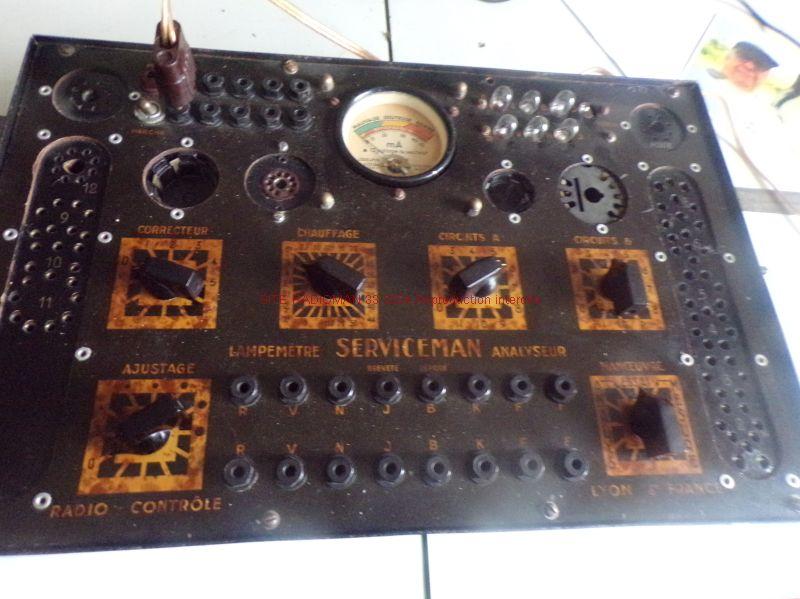

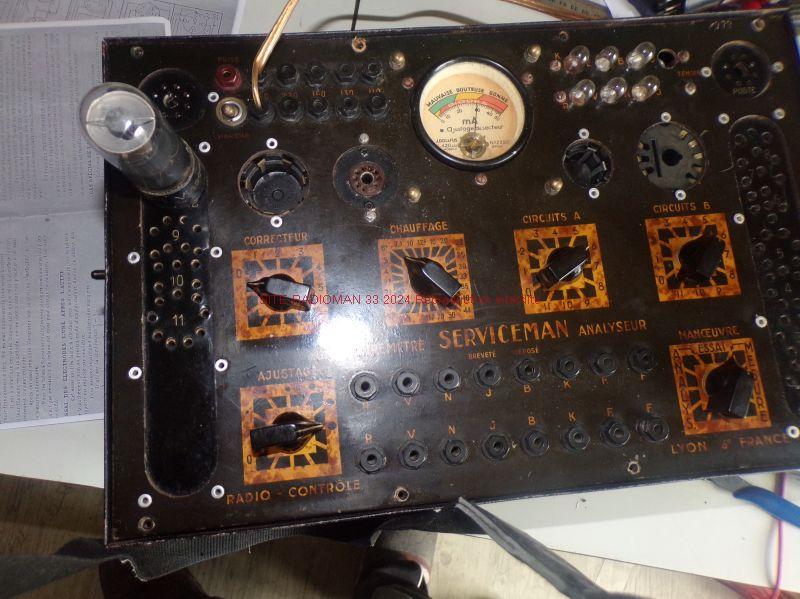

L'appareil est monté dans un robuste coffret métallique qui pourrait même être encastré, car toutes les prises, supports et commandes sont sur le panneau de dessus.

Il est visiblement complet et en bon état général.

La présentation est très sobre en noir et orange et comme on va le voir, il regroupe plusieurs fonctions intéressantes…

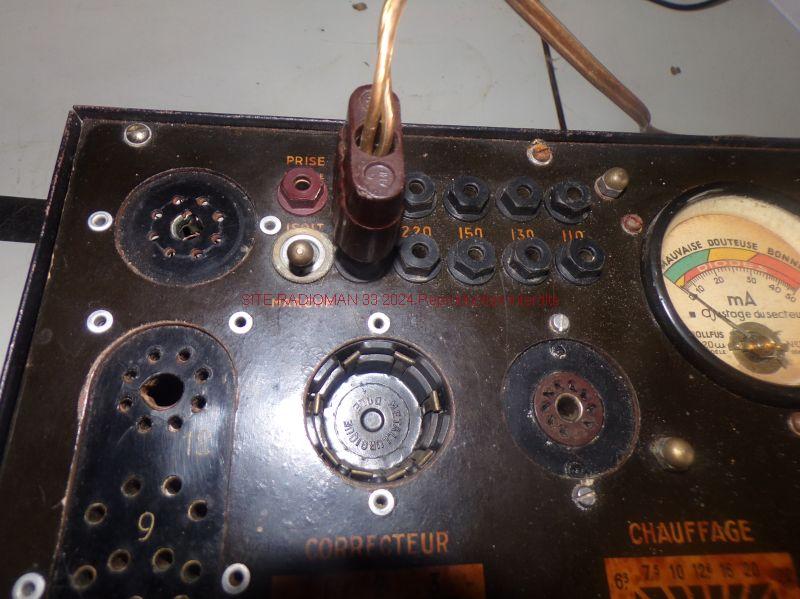

 En haut à gauche, le branchement secteur ; l'appareil peut fonctionner de 110 V à 240 V :

Le cordon de branchement est réalisé avec deux fiches mâles, ce qui ne me plaît pas trop : on va le modifier !

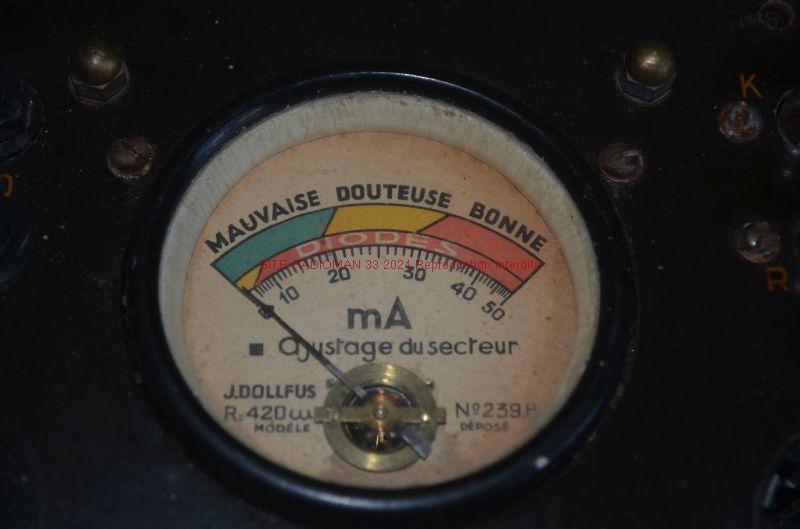

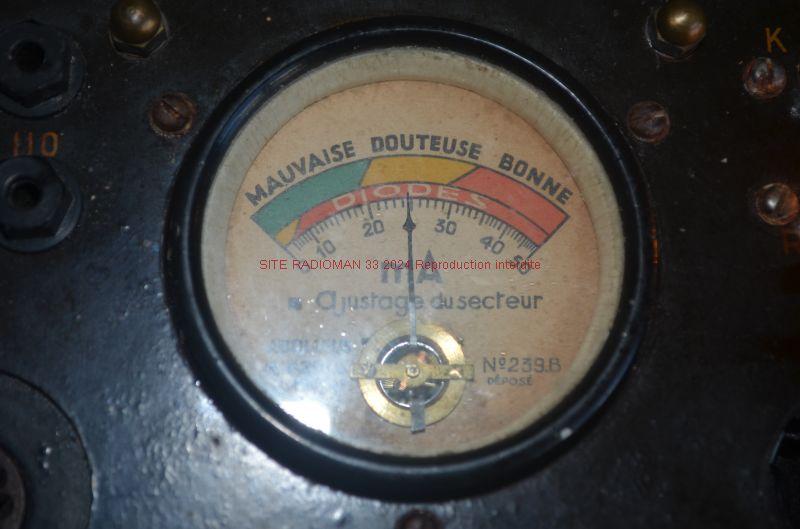

Au centre, le galvanomètre qui va regrouper toutes les mesures : je l'ai testé, il est en bon état !

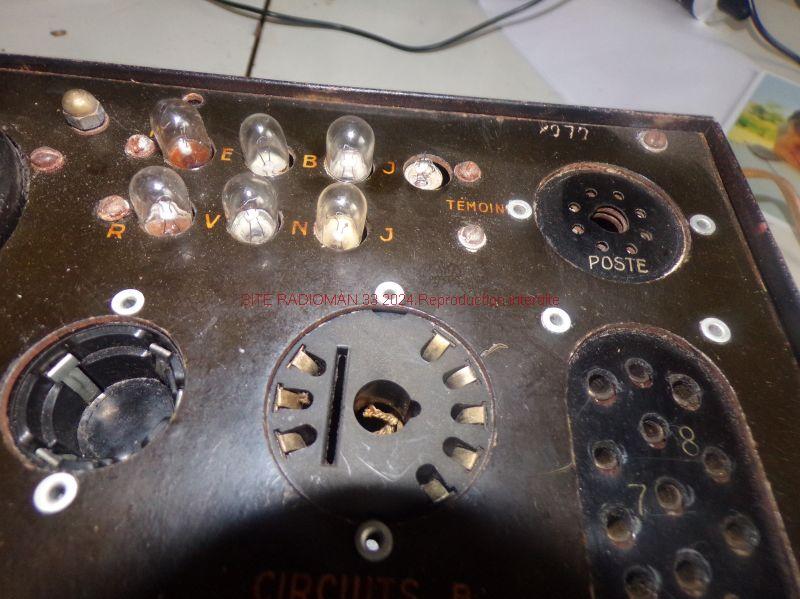

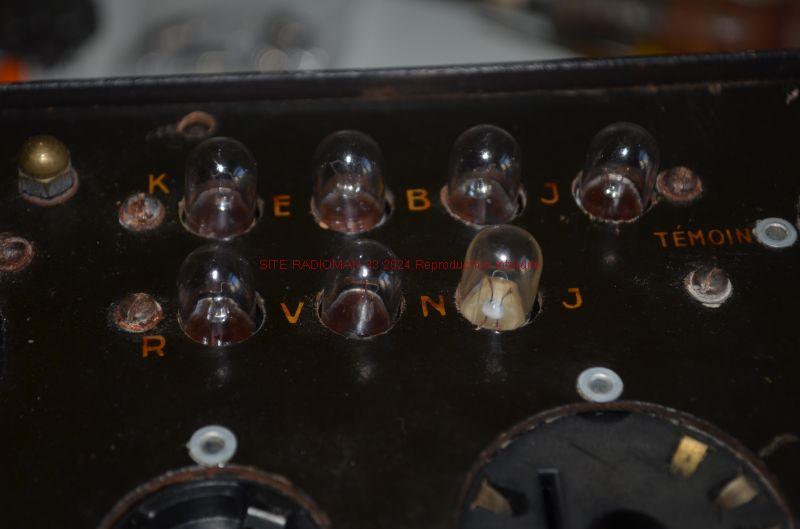

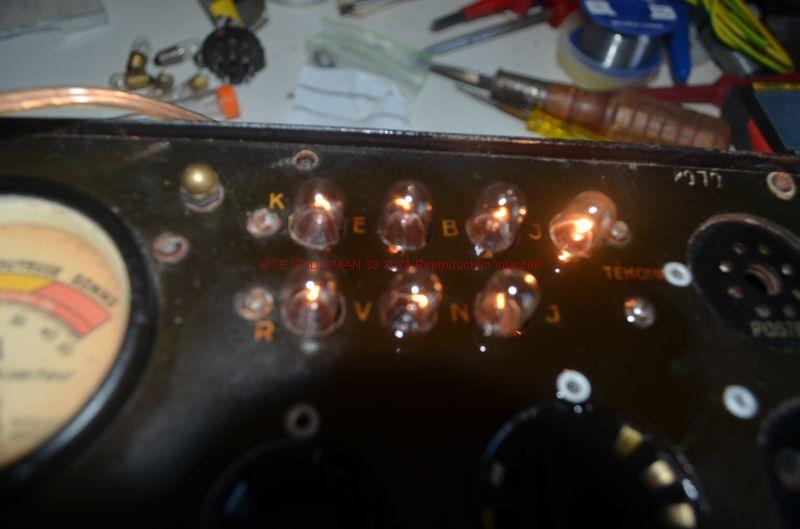

Enfin, à droite, deux rangées d'ampoules qui vont servir à visualiser l'existence de courts-circuits internes entre les électrodes du tube :

Lors du test, elles doivent toutes s'allumer, si certaines restent éteintes cela montre soit un C/C, soit une connexion interne entre deux broches du tube en test.

L'une d'entre elles (elle est cassée) est le témoin de mise sous tension.

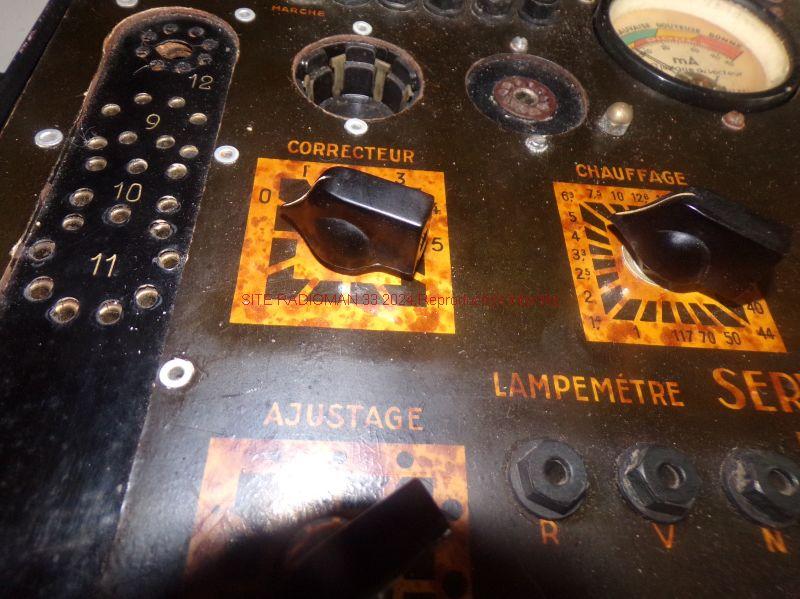

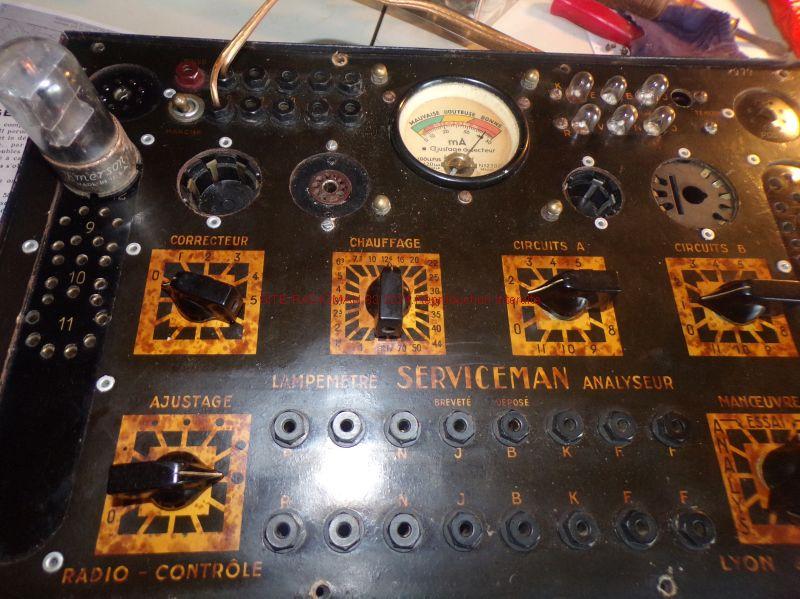

 Ici, les commutateurs qui sélectionnent le type de lampe à essayer.

Le sélecteur de tension de chauffage est très complet.

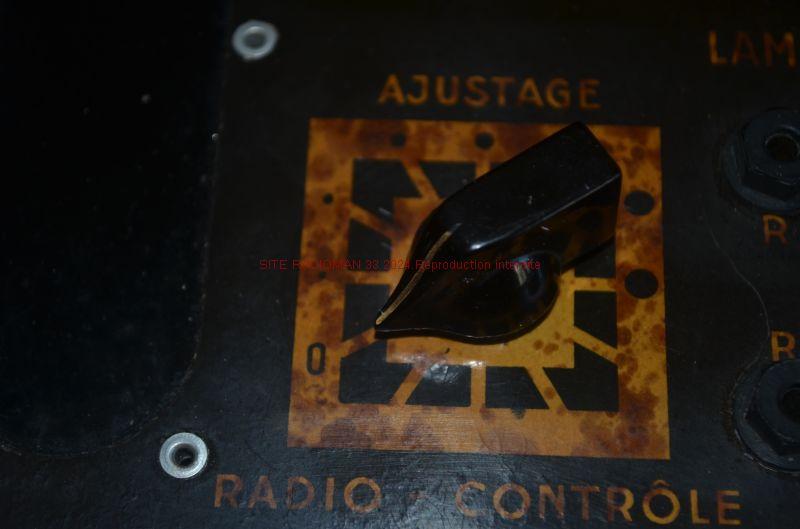

Ce sélecteur permet de bien calibrer la tension secteur pour une mesure précise.

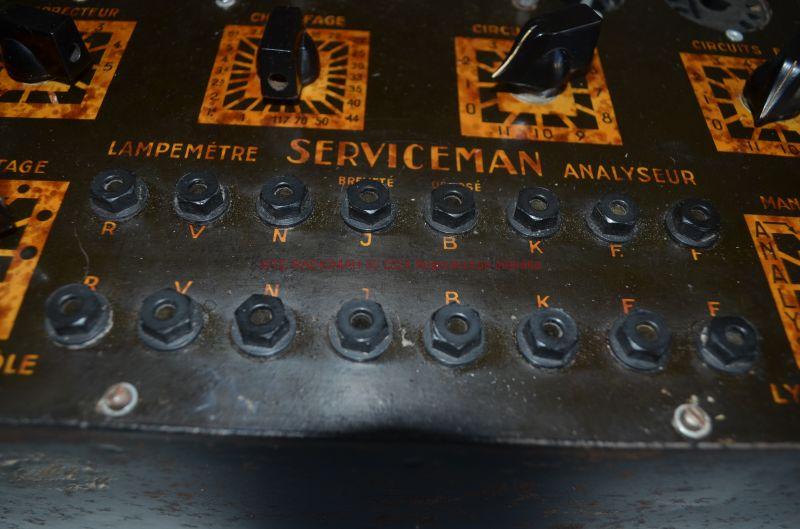

Ces rangées de douilles bananes sont utilisées pour la fonction "analyseur" : on verra comment par la suite !

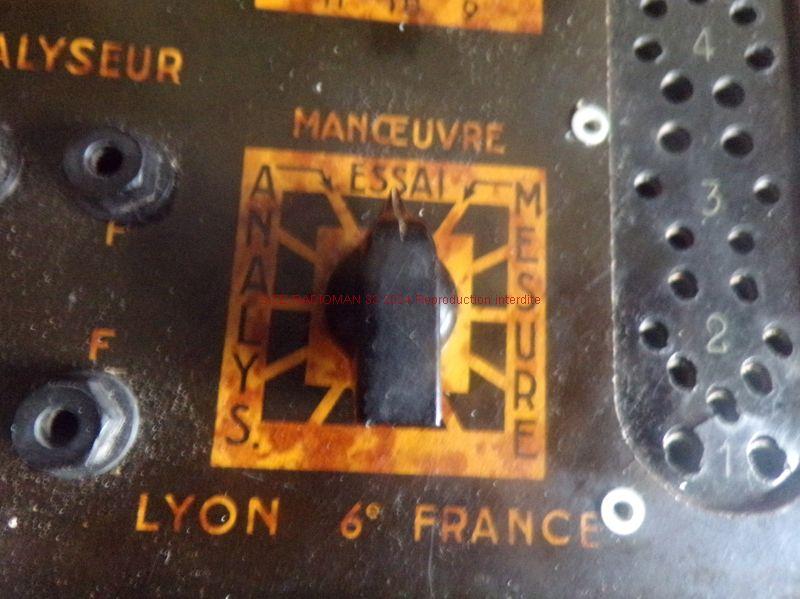

 Et ce commutateur qui permet de sélectionner le mode de fonctionnement : Mesure ou Analyse.

En effet, cet appareil possède deux fonctions :

La fonction "Mesure" qui va comme la plupart des lampemètres basiques nous indiquent si la lampe que l'on teste est "défectueuse/moyenne/bonne" ce qui permet un test rapide !

La fonction "Analyseur" permet (en théorie) de tester le fonctionnement de la lampe sur le poste sur lequel elle est montée : pas si simple comme on va le voir !

Voyons maintenant si l'appareil fonctionne :

Pour cela, je vais l'ouvrir : une dizaine de vis à dévisser

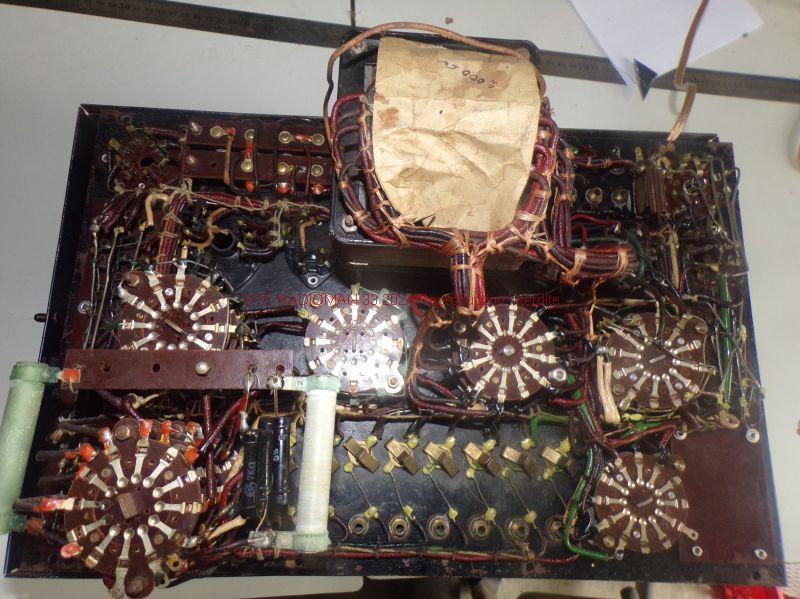

C'est bien plein là-dedans, mais le câblage est propre et les commutateurs paraissent en bon état.

Avant de le brancher, j'ai modifié la connexion du cordon secteur qui est désormais soudé à l'intérieur, les deux fils passant à l'intérieur des douilles "240v".

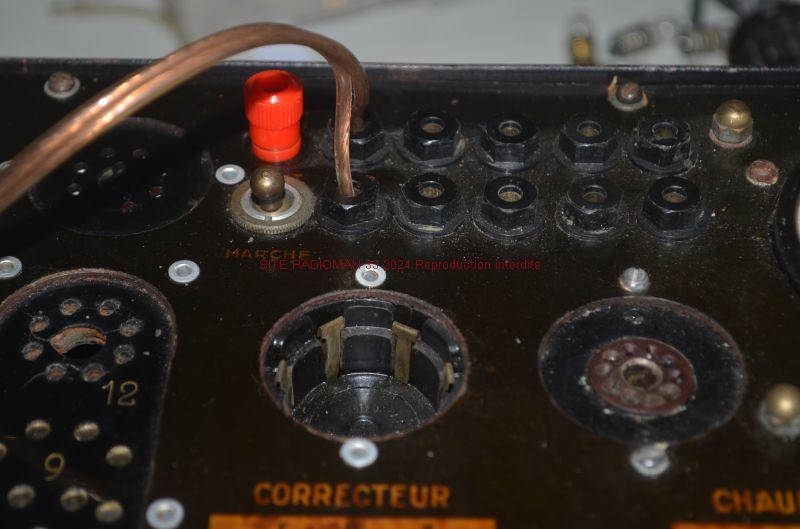

Au-dessus, la borne rouge qui était cassée a été remplacé : elle sert à connecter via un petit cordon le téton en haut de certains tubes.

J'ai aussi remplacé toutes les ampoules de 6 V 0,1 A sur la partie haute :

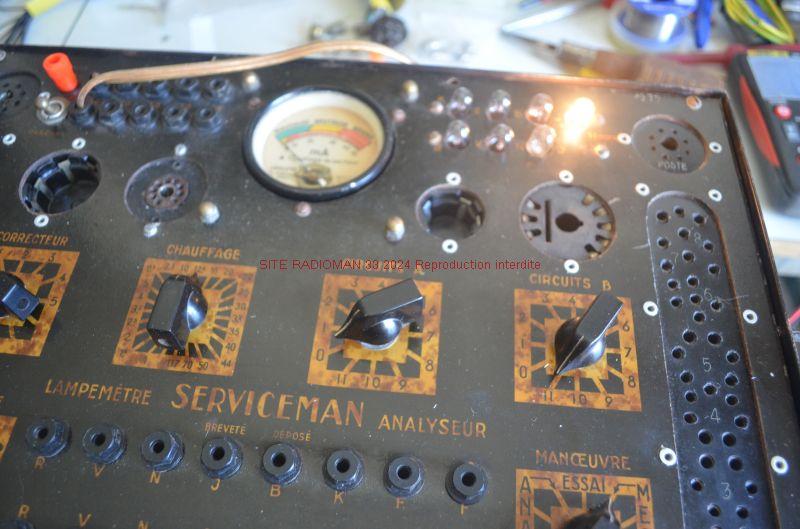

On va pouvoir tenter un premier branchement :

On fait maintenant le calibrage de la tension en amenant l'aiguille en position centrale :

Tout paraît OK, on va pouvoir tester quelques lampes !

D'abord, il faut apprendre à s'en servir :

Quelques docs à télécharger...

Lampemetre serviceman: mode d'emploi (24.92 Ko)

Serviceman utilisation (1.12 Mo)

Tableau des caracteristiques et correspondances des lampes 1 (8.46 Mo)

J'ai pris 3 lampes au hasard dans le stock :

une 12SQ7

une penthode 25A6

Un oeil magique 6AF7

D'abord la  25A6:
Le galva me l'indique "bonne".

Maintenant la 12SQ7

Celle-ci est au mieux de sa forme !

Enfin, l'œil magique :

Alors lui, il est très faible : il s'éclaire à peine et le débit est dans le "jaune"...

Comme on peut le constater avec les types de supports et les listings de tubes, cet appareil est prévu pour les tubes anciens des années 20 aux années 40.

Un support noval a bien été rajouté, mais je n'ai pas les tables d'équivalence pour les tubes plus récents.

Ces vieux appareils de mesure ont des possibilités assez limitées et on sera prudent si on veut tester des tubes très anciens (des années 20) car la tension filament à vide est élevée et pas sûr qu'ils acceptent la surtension au branchement…

On a fait le tour de la partie "mesure" reste à voir la partie "analyseur" qui va faire l'objet d'une seconde partie…

La partie "Analyseur de tubes"

Pour cette seconde partie, j'étais dans le "flou" total, car en lisant la doc, je me suis rendu compte qu'il me manquait tous les éléments nécessaires :

Après une discussion sur le forum "rétrotechnique" notre ami Suisse Henri-Louis m'a indiqué qu'il possédait dans sa collection un lampemètre identique, mais avec les accessoires de la fonction "analyseur" !

Je lui ai donc demandé de m'en faire une photo :

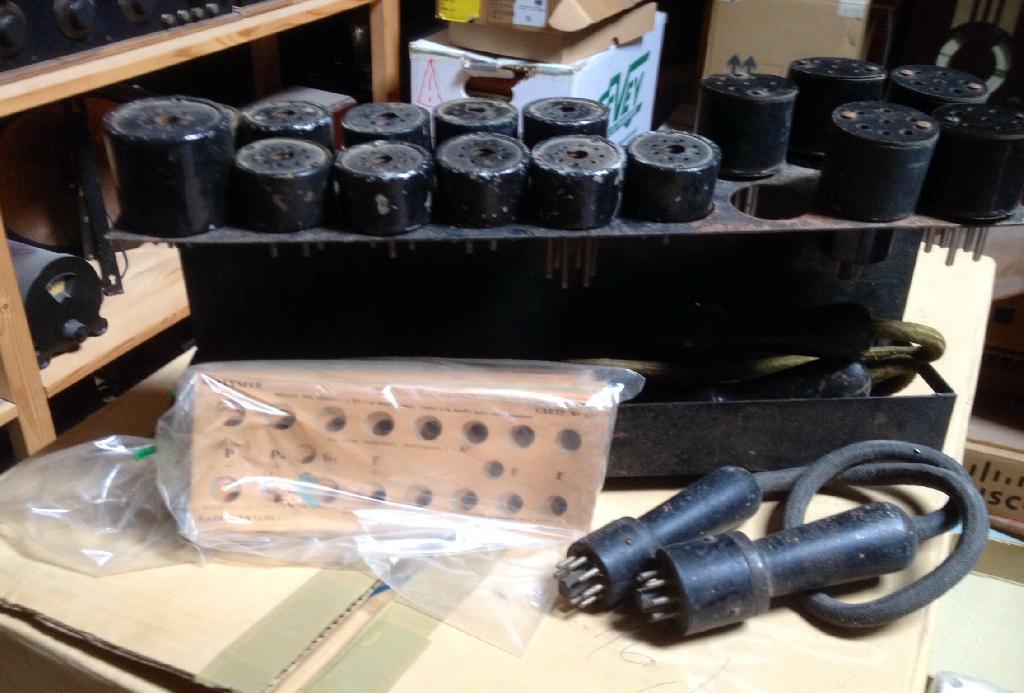

D'abord un grand coffret avec des culots adaptateurs "octal femelle ⇒ culot mâle à tester"

Un cordon d'environ 70 cm avec deux embases octal mâle à chaque bout.

Un ensemble de fiches cartonnées se posant sur la partie "fiches bananes" du lampemètre et indiquant les mesures à faire !

Tout cela est évidemment très spécifique et introuvable de nos jours.

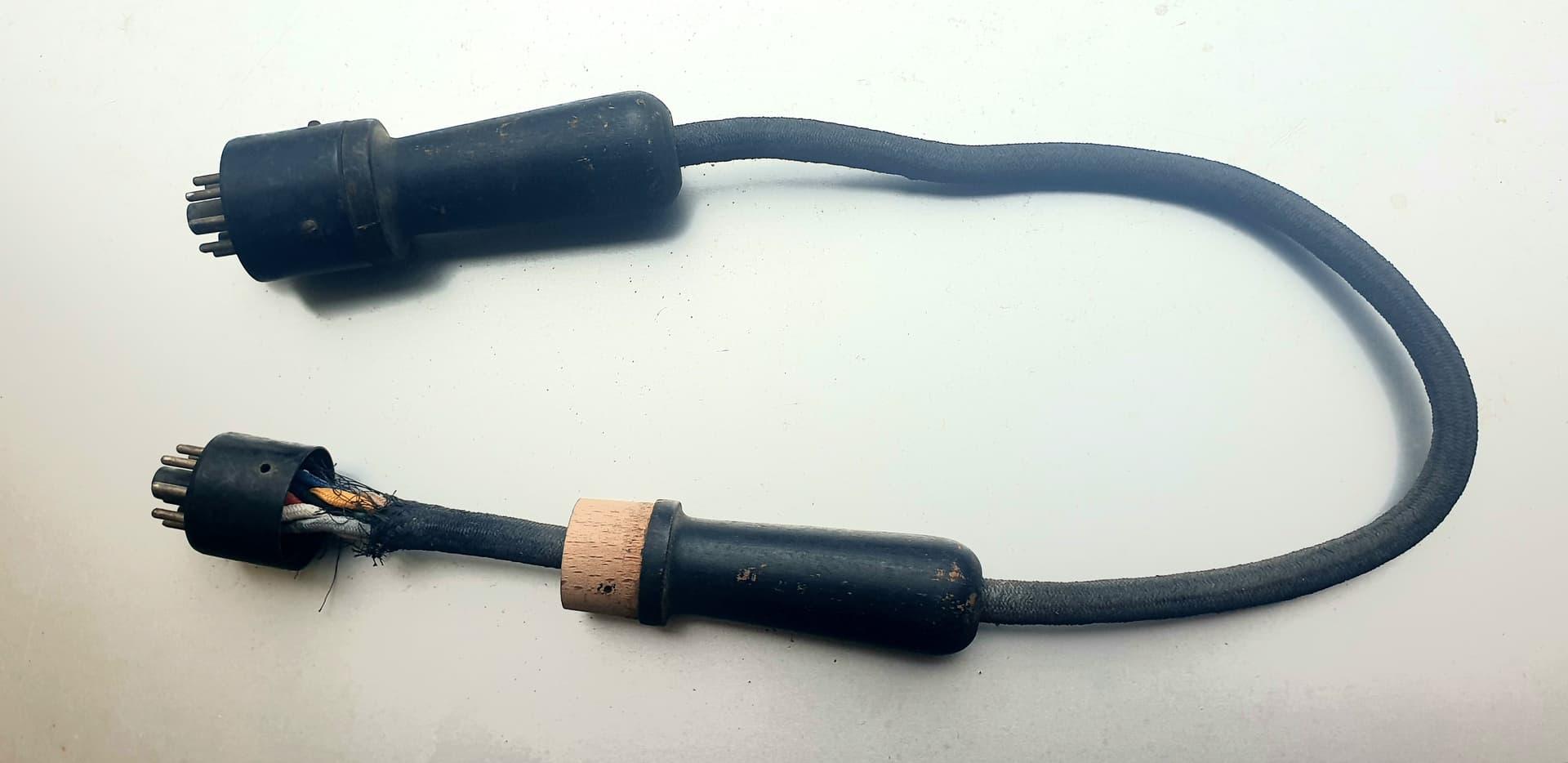

Le cordon avec deux embases octales est éventuellement réalisable :

En voici sa photo en gros plan qu'il m'a envoyé.

Réaliser les bouchons adaptateurs et imprimer les fiches de mesure offre très peu d'intérêt, car le système bien que très ingénieux a de grosses limites de fonctionnement !

Comment cela fonctionne :

Dans le poste sur lequel l'on souhaite tester une lampe, on va tout d'abord l'enlever de son support.

On va ensuite monter à une extrémité du cordon de mesure le bouchon adaptateur correspondant au support de la lampe que l'on vient d'enlever (si c'est une lampe octale, pas besoin).

Le cordon est ensuite branché dans la prise en haut à gauche du lampemètre, prise marqué "poste" :

Enfin, la lampe que l'on a enlevée du poste sera mise en place sur le lampemètre dans le support adéquat.

On mettra ensuite le poste sous tension, car c'est lui qui va alimenter l'ensemble, le lampemetre (hors tension) restant un élément passif qui sert uniquement à détourner le branchement du tube pour y effectuer des mesures.

on pose alors la fiche "test" correspondant à la lampe sur les douilles banane du lampemètre et on aura les indications de mesure à relever.

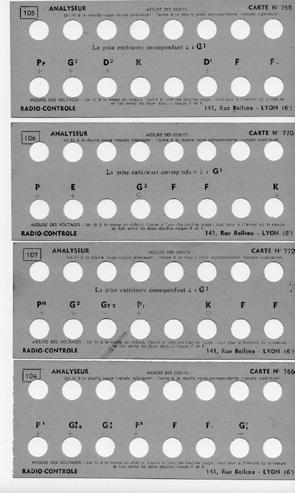

Henri-Louis m'a aussi scanné quelques fiches :

Voici à quoi cela ressemble !

L'idée de cette mesure parait séduisante, mais je doute fort que cela fonctionne avec beaucoup de tubes, car prolonger sur 70 cm (non blindé) les connexions d'une lampe utilisée en FI, HF ou oscillatrice va causer à coup sûr des perturbations dans son fonctionnement !

Il reste les valves et les tubes ampli basse fréquence…

À noter que ce procédé n'a pas été repris dans les autres versions plus récentes des lampemètres "Radio-Contrôle" !
