DEPANNAGE et MODIFS du contrôleur "MONOC" Chauvin-Arnoux
Tous ceux qui on fait de l'électronique dans les années 70-90 connaissent cet appareil:
Le "MONOC" contrôleur universel fabriqué par Chauvin-Arnoux!

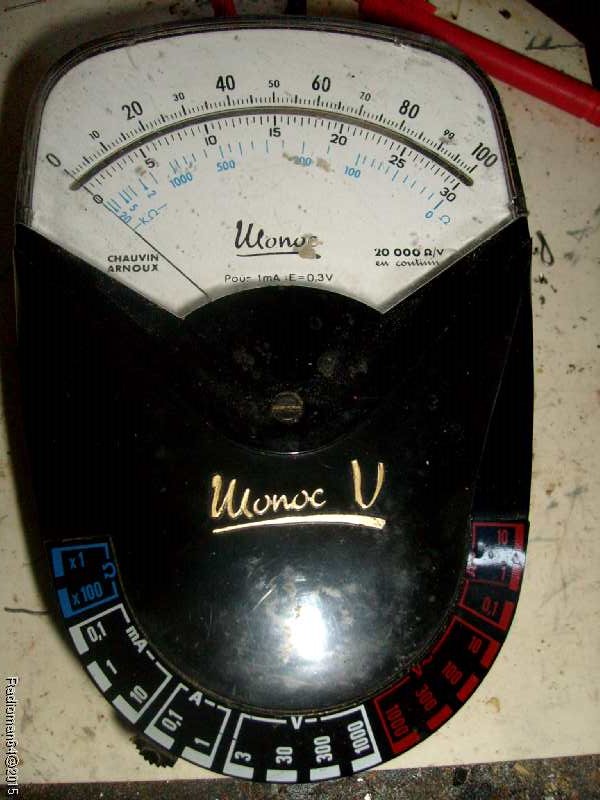

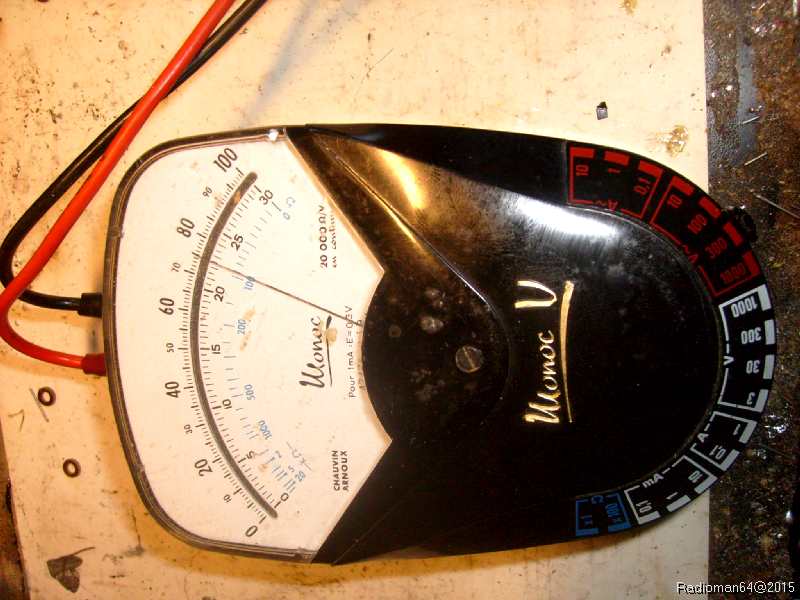

Voici une photo du mien tel que je l'ai trouvé sur un vide grenier il y a 2 ans!
Le "Monoc" a existé en plusieurs versions et en voici sa documentation complète:
Chauvin monoc (3.59 Mo)
Dans cette doc on trouvera le détails et l'explication de toutes les fonctions de l'appareil, ainsi qu'un guide de mesures très complet!

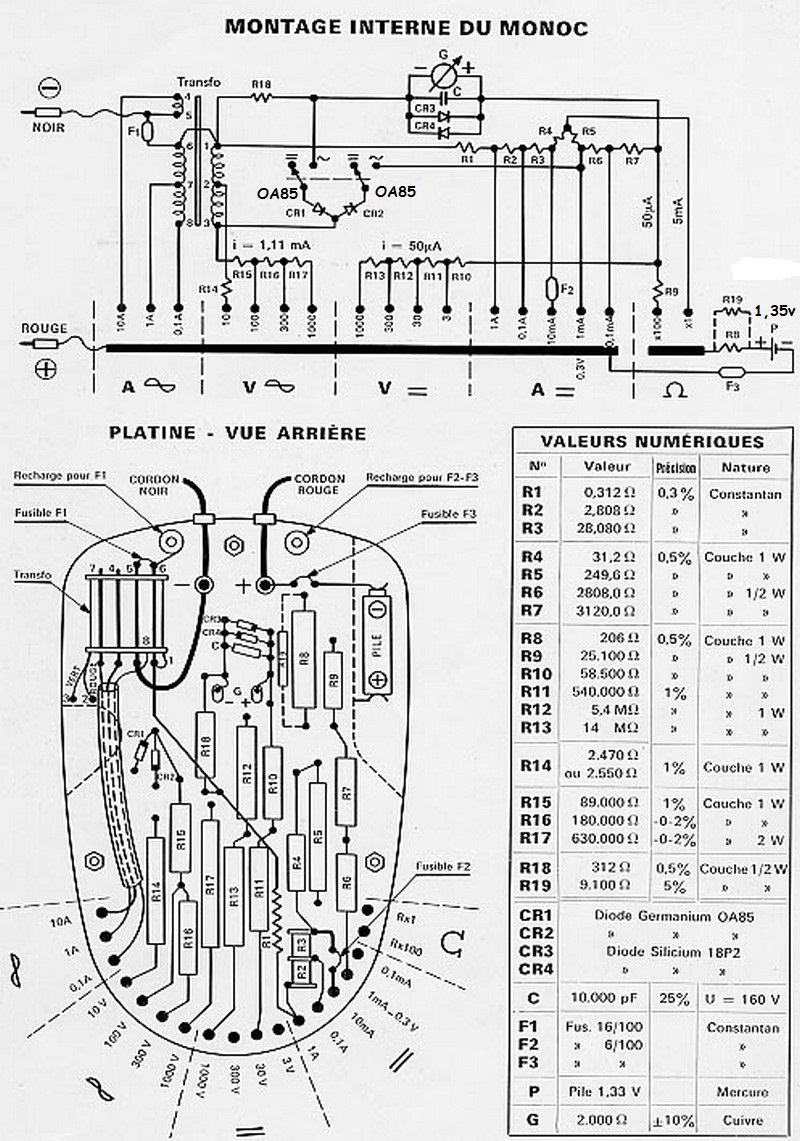

J'en ai sorti le schéma de l'appareil:
Si on a la chance de trouver un "MONOC" à acheter sur un vide_grenier ou un site d'enchères la première difficulté sera le remplacement de la pile de l'ohmmètre:
C'était une pile au Mercure de 1,35V introuvable de nos jours!
Heureusement une solution existe: c'est celle apportée par "Paul67" qui concerne le controleur Metrix MX202 qui utilise la même pile.
On va l'appliquer ici d'une manière un peu différente comme on va le voir par la suite!
En ce qui concerne le dépannage de l'appareil, j'ai copié un "tuto" paru sur le forum de "Radiofil":Monoc depannage (110.38 Ko)
Merci à son auteur, on y trouvera de nombreux conseils utiles!
Voyons maintenant ce qui a fait le succès de cet appareil:
Tout d'abord sa forme et sa bride en tissus élastique qui permet de le fixer au poignet et faire des "mesures main libres".
Ensuite son commutateur unique clair et bien repéré, puis son cadran qui comporte seulement 3 échelles faciles à lire!
Il a existé une version du "MONOC" avec un cadran lumineux pour faire des mesures dans l'obscurité: Monoc (577.44 Ko).
Cette universalité a largement contribué au succès de cet appareil considéré a l'époque comme le meilleur contrôleur universel de sa génération!
En premier j'ai donc essayé de remplacer la pile de l'appareil :

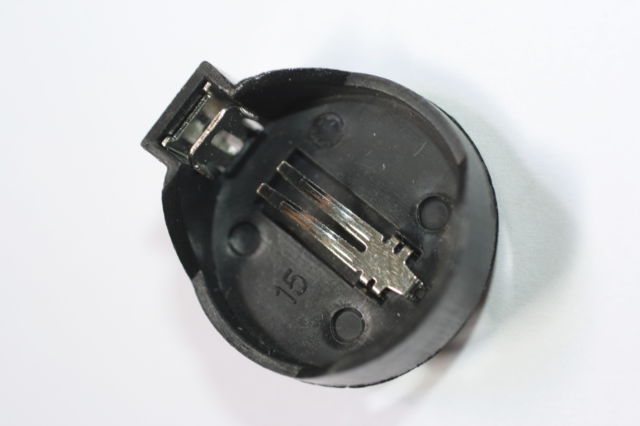

J'ai utilisé la pile au lithium CR2032 (très courante dans le matériel informatique) montée dans un support récupéré sur une vieille carte mère de PC:

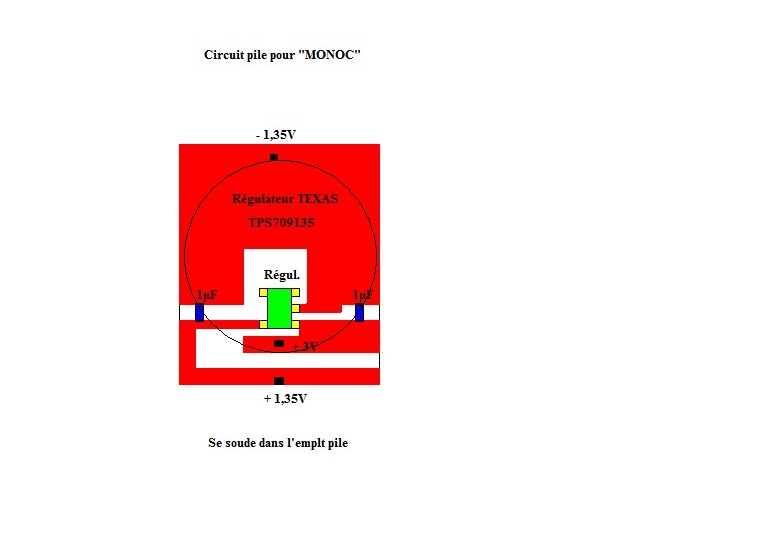

Ce support sera soudé sur un petit circuit imprimé dont j'ai fait le dessin:
Pour les détails concernant le circuit régulateur de tension on se reportera à l'article sur le MX202:
REMPLACEMENT PILE 1,35V SUR METRIX MX202

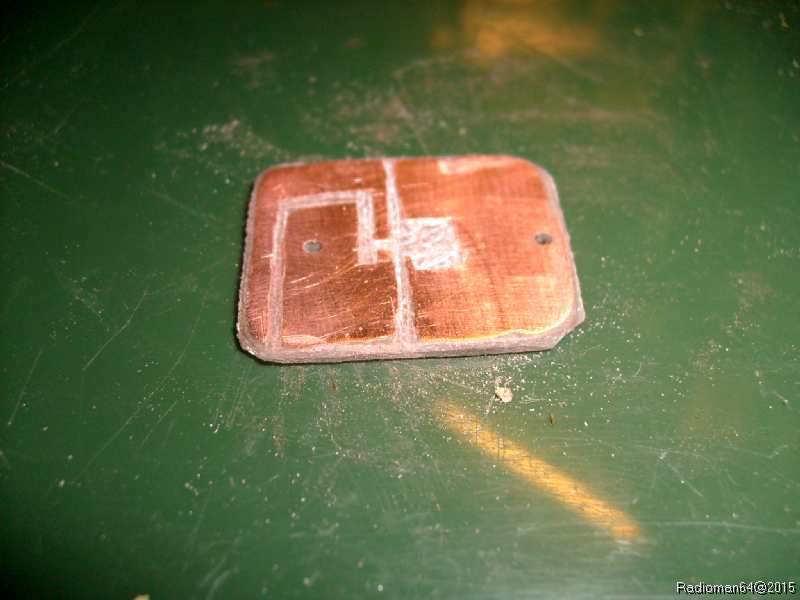

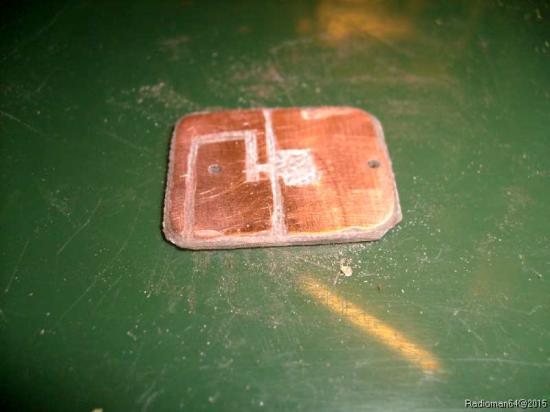

Le circuit a été réalisé par fraisage...le dessin est très simple:

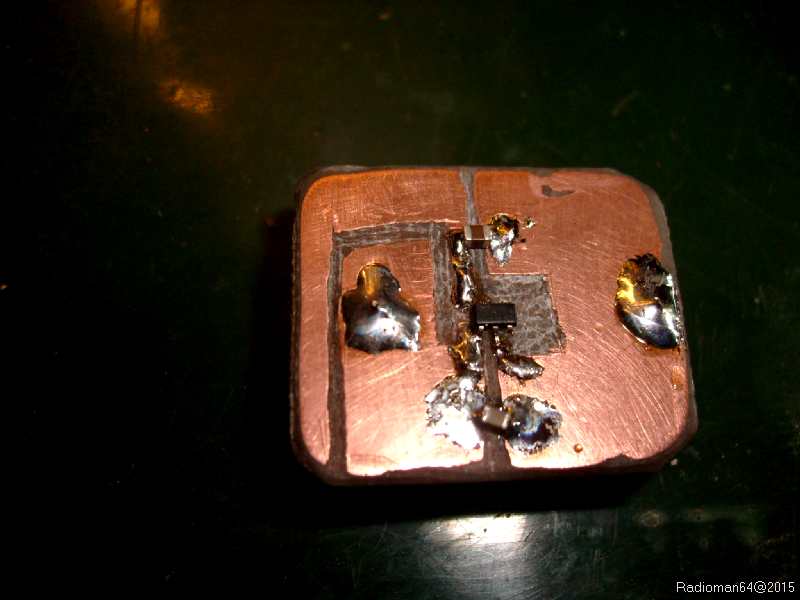

Les composants sont soudés dessus, et le support pile est au dos:
On aperçois le régulateur et les deux condensateurs en CMS...Pas facile à souder!
L'ensemble prend la place de l'ancienne pile: 2 morceaux de fil de cuivre en 15/10è permettent une fixation rigide, le dessous est isolé par un morceau de scotch toilé!
La pile de 3V est clipsée dans son coupleur et on vérifiera que sur les deux bornes extrêmes on a bien 1,35V...

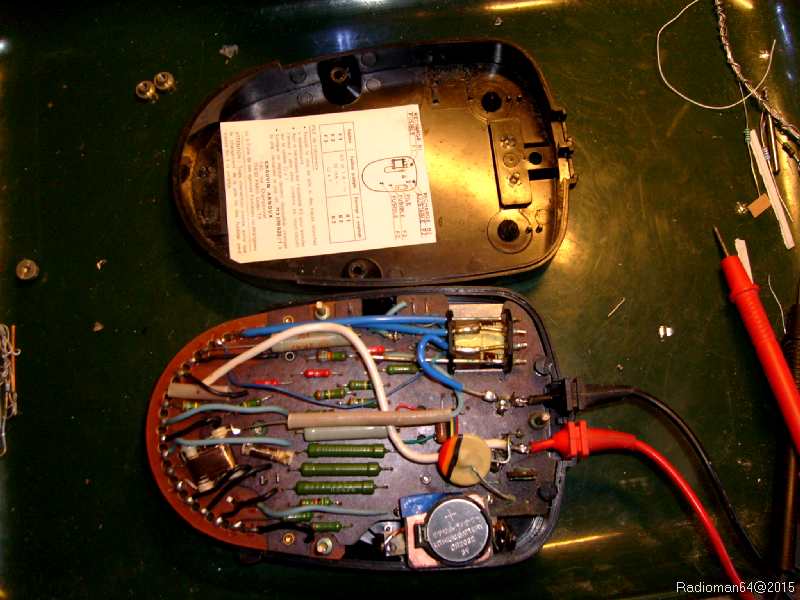

Il ne reste plus qu'à remonter l'appareil dans son coffret après avoir réglé le zéro en retouchant la petite résistance ajustable à coté de la borne rouge:
A priori elle n'agit pas, y aurais-t il un problème?
Hélas OUI!...il y a plusieurs problèmes:

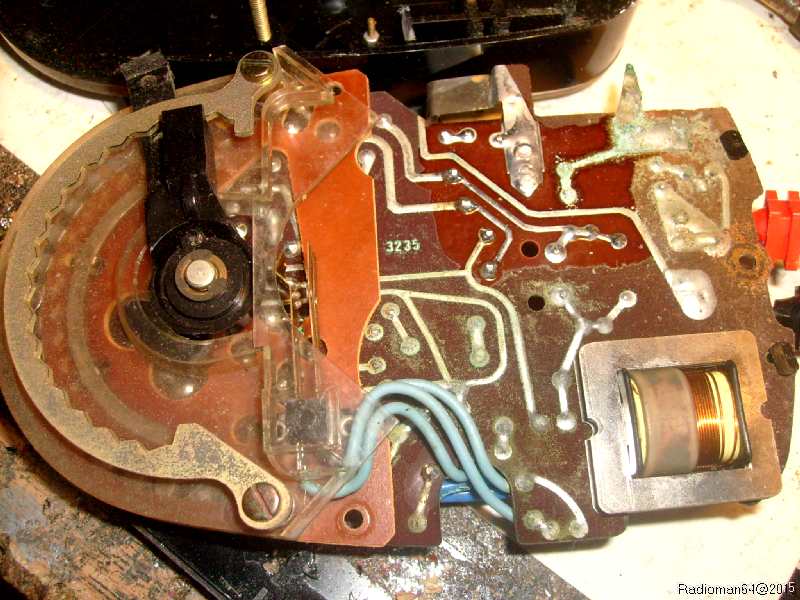

Tout d'abord la pile d'origine a coulé sur le circuit imprimé oxydant toute la partie haute:

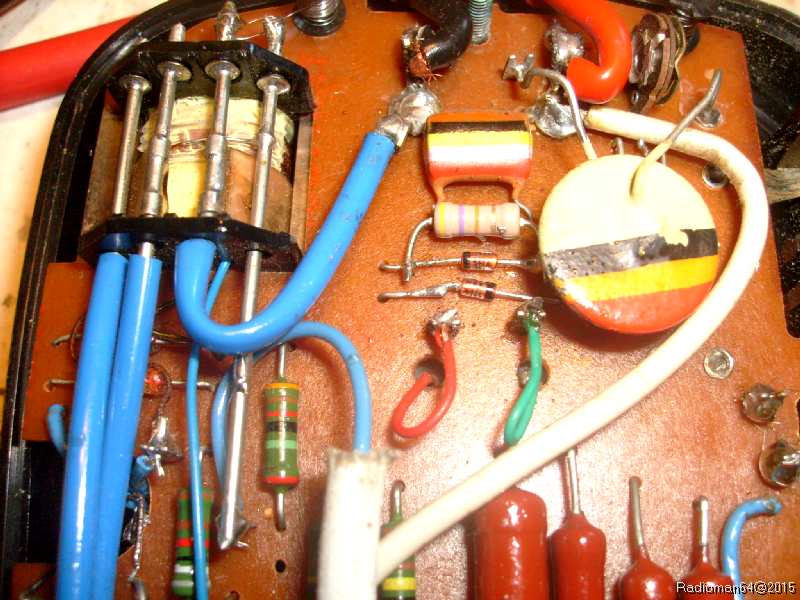

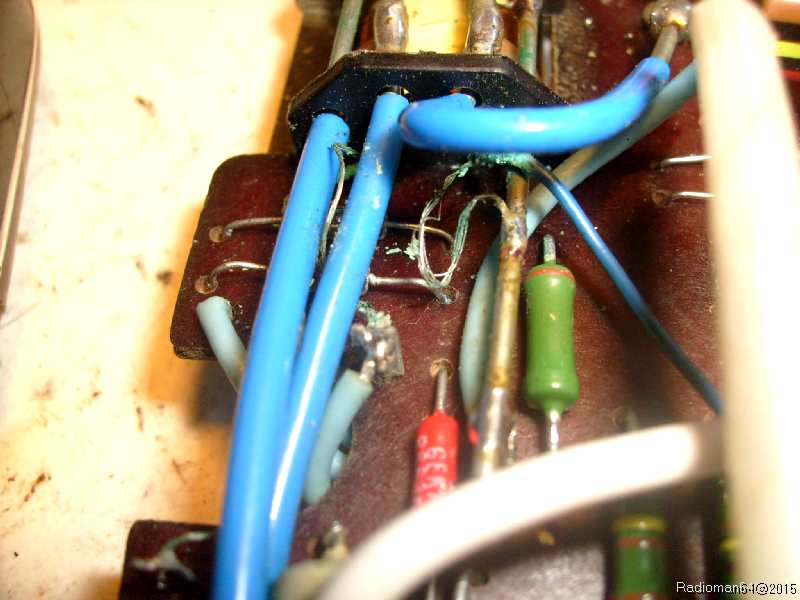

Mais, plus grave!...J'avais remarqué que les mesures en courant alternatif étaient fausses de plusieur dizaines de volts...En regardant le circuit de plus près:
Je me suis rendu compte qu'un enroulement du transformateur de mesure était grillé : une surcharge importante sûrement???
J'en suis donc resté là de ma réparation en attendant...UN MIRACLE?
Et c'est en ce début d'année que le miracle attendu est arrivé:
Un ami du forum "Vintage Audio laser" m'a proposé un "MONOC" qui avais le galvanomètre défectueux!...Et le circuit imprimé ...il est comment?
Le circuit est en parfait état, pas d'oxydation!
J'ai donc reçu cet appareil hier au courrier, et j'ai démonté l'engin:

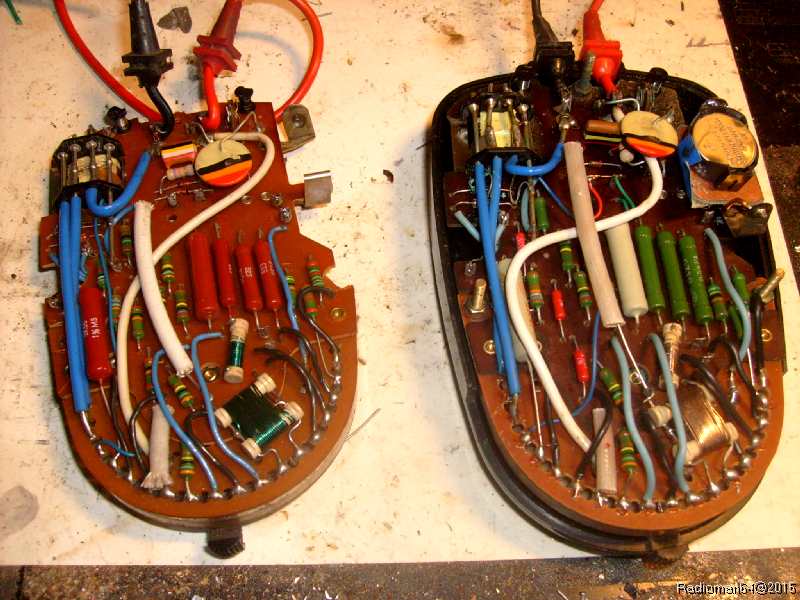

Voila les deux circuits côte à côte et effectivement le circuit imprimé du sien est en parfait état!...Reste plus qu'à pratiquer la greffe!
Juste les deux fils du galva à ressouder, au milieu de la plaquette, on vois que sur ce circuit les fils du transfo sont en parfait état!
L'ensemble "pile+ régulateur" a été transféré et ressoudé sur les lamelles de pile préalablement repliées...J'ai gardé les pointes de touches de ce circuit car elles sont en meilleur état que celles du circuit précédent, reste à resserer les 3 écrous de fixation!
Le coffret est remonté, une mesure du secteur à la sortie de mon transfo d'isolement: 225Volts alternatif!...C'est OK!

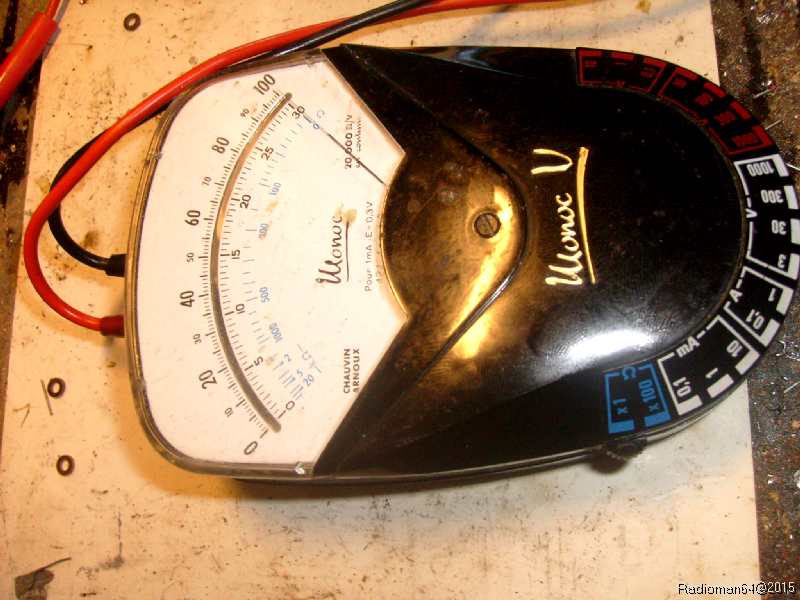

On va ensuite régler le zéro sur la position "Ohm x 1":

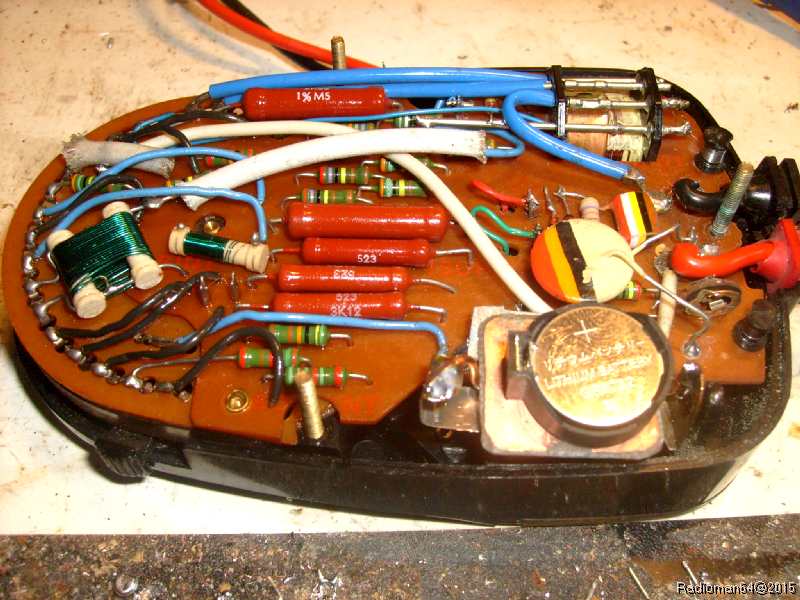

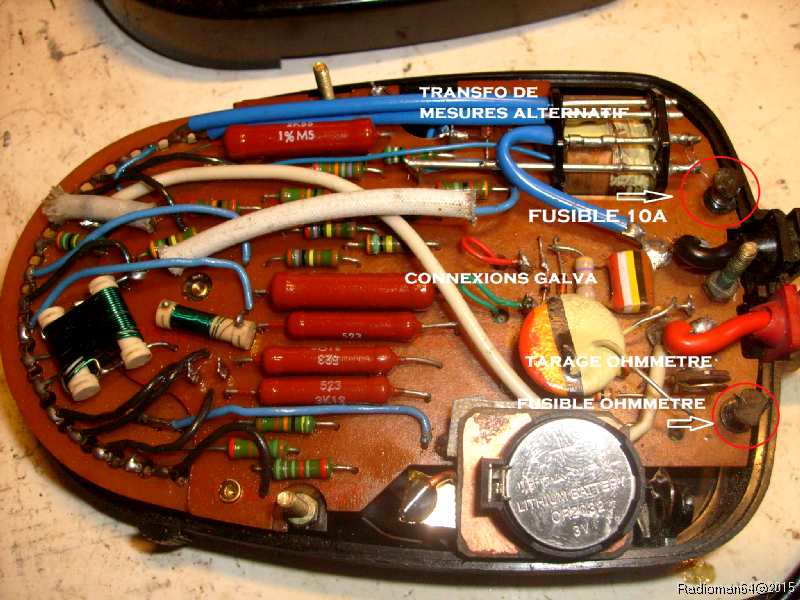

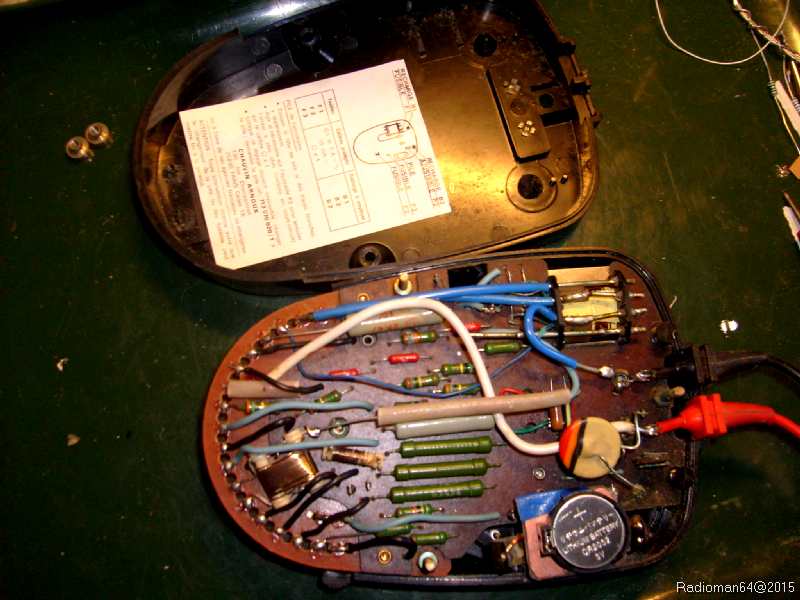

C'est parfait!...La résistance ajustable agit !...Une dernière vue de l'intérieur avant de revisser le couvercle:
Les différents éléments sont clairement identifiés!

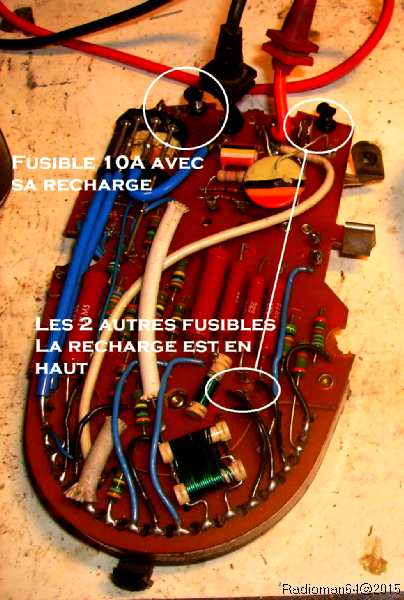

Cet appareil possède ses propres fusibles internes avec les recharges sur 2 petites bobines:
On fera très attention à ne pas intervertir le fil fusible!
Voila à peu près tout ce que l'on pouvais dire sur cet appareil bien pratique qui a rejoins la "table d'opérations"...

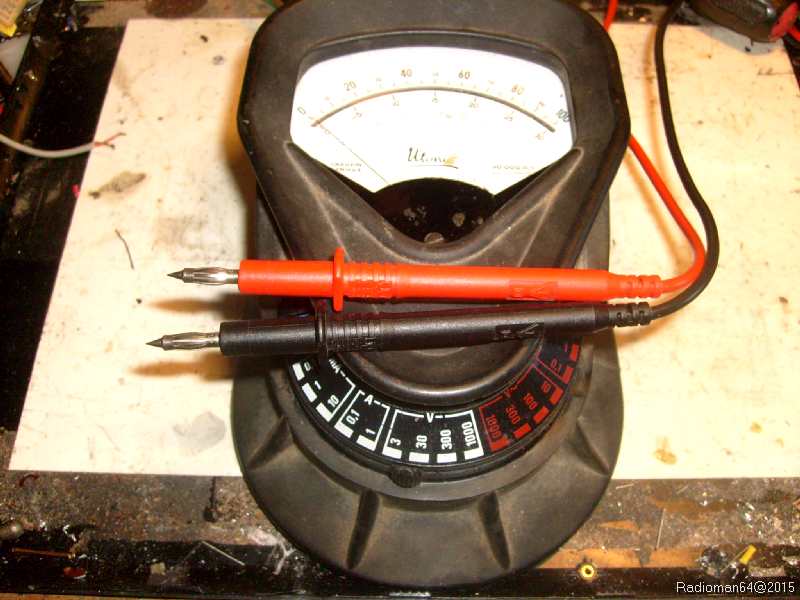

Il me reste à l'enfiler dans sa housse en caoutchouc:
Et voilà...Là dedans il ne risque plus rien!
J'ai (enfin) un "MONOC" en parfait état de fonctionnement:
Merci à "Paul67" pour la modif pile et à "Charly" pour la "greffe" cela m'a permis de faire revivre ce vénérable ancêtre!
Date de dernière mise à jour : 05/07/2021
Commentaires
-
- 1. DEHAENE Le 01/09/2019
Bonjour,
Pour la pile, j'ai soudé une AAA 1,5V, ça marche très bien.....-
- radio-man64Le 01/09/2019
bjr, l'idée du régulateur est d'avoir une tension stable d'exactement 1,35V à partir des des 3V de la pile cette tension permet un étalonnage précis de l'appareil. une pile de 1,5v va voir sa tension diminuer progressivement et étalonnage sera à refaire souvent! cdt domi
-
- 2. Michel Rosaz Le 18/12/2017
J'ai commencé une modif de mon Monoc pour remplacer la pile par une 1.5 V ordinaire mais ne trouve pas de schéma correspondant
Le + est à droite sur votre schéma et à gauche sur vos photos comme sur le mien et les résistances ne sont pas aux mêmes emplacements; je cherche donc le schéma correspondant à mon modèle.
Ma modif semble en bonne voie mais je ne voudrais pas faire de bêtises.
Et bravo à vous-
- radio-man64Le 21/12/2017
bjr, pour le monoc il faut au minimum 3 volts! je doute qu'avec 1,5v ça fonctionne! pour la modif toute les infos sur le site et les composants sont toujours dispos chez "Paul67" ...vous pouvez le contacter via le forum de Doc-tsf où il est inscrit! cdlt domi
-
- 3. bob Le 23/09/2017
Merci pour le conseil -
- 4. Photo_73 Le 28/03/2016
J'en ai deux dont un hérité de mon père (ascenseurs, pratique l'élastique en machinerie pour les mesures sans entrave), je n'ai connu que ce modèle en bricolant à la maison quand j'étais jeune. L'un d'eux mesure en ce moment le courant consommé par un ATMega88 :-)
Les cordons qui se coupent au niveau fiche banane, je connais.....
Quand on voit un Métrix avec dix échelles sur le cadran il ne faut pas s'y perdre dans la lecture. Là c'est magique, échelle 3 ou 1.
La pile mercure, j'ai abandonné son remplacement, ayant bricolé un multimètre numérique secteur qui fait aussi, miracle, ohmmètre.
C'est pensé d'avoir des recharges de fil fusible, ai eu besoin d'en remplacer deux trois fois dans ma jeunesse, une fausse manip est vite arrivée. Sur le Mastech, maladresse, j'ai du chercher un fusible, pas simple, taille spéciale (grand), pas en stock dans mes récup/achats.
C'est bien de faire 'revivre' cet appareil, il rendra de grands services.
(sur un millivoltmètre AOIP à cadre mobile, j'ai remplacé l'ampoule grillée par celle que j'avais en stock pour le solex, ça sert de garder)
