Dépannage controleur PHILIPS GM6009

En même temps que le survolteur/dévolteur METRIX j'avais ramené d'Emmaus ce curieux appareil!

C'est un genre de controleur universel d'établi que Philips défini ainsi:

"Le controleur électronique GM6009 permet la mesure des tensions continues et alternatives, de courants continus et de résistances.

il est principalement destiné au service de contrôle et d'entretien d'appareillages électroniques et notamment pour l'équipement de base des ateliers de dépannage de récepteurs de radiodiffusion, de télévision et de matériels B.F..."

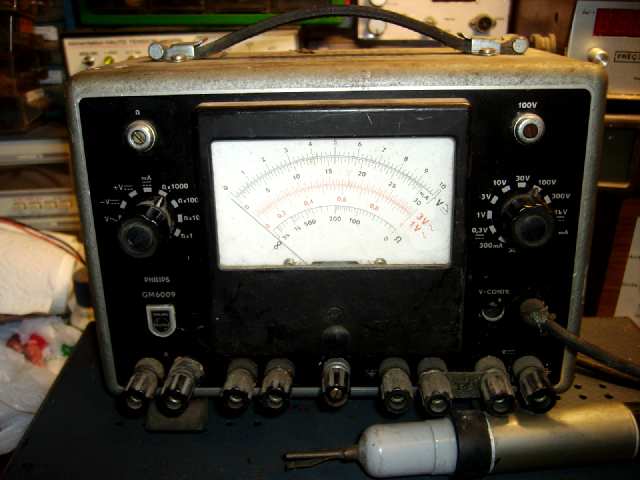

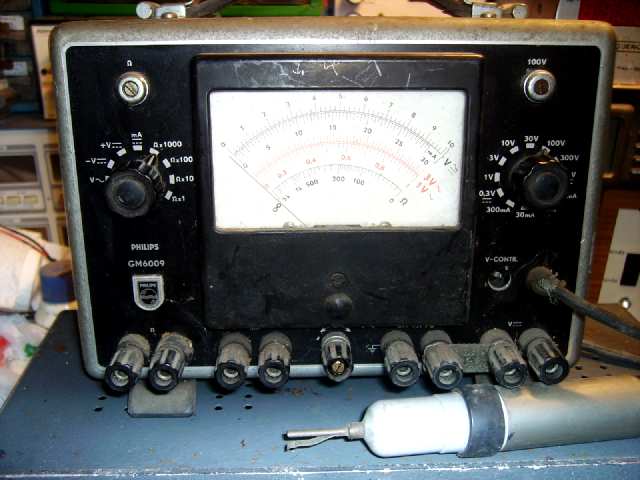

Voici l'engin tel que je l'ai récupéré... Il date des années 50 et...il est pas très frais!Monté dans un robuste boitier de tôle grise le controleur GM6009 Philips comporte un grand cadran central...

A gauche un commutateur sélectionne la fonction désirée, et à droite le calibre de mesure.

En bas au centre le réglage de zéro et de part et d'autre les douilles de mesure.

Sur le coté droit de la façade sort un gros cable relié à une sonde de mesure assez imposante!Sur le dessus une poignée de transport...l'appareil est très compact mais pèse un peu plus de 5Kg: c'est du solide!

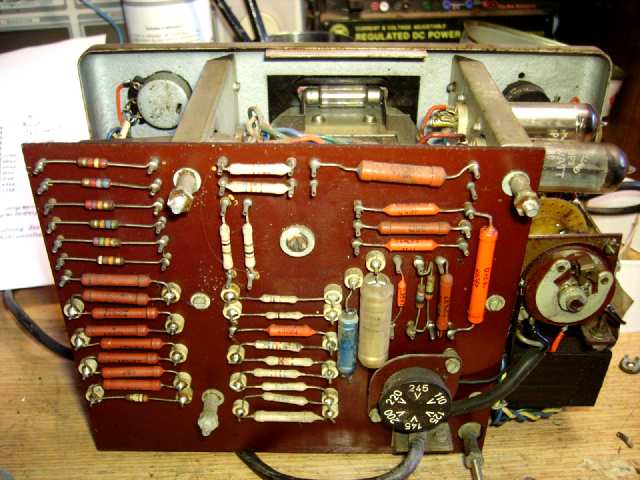

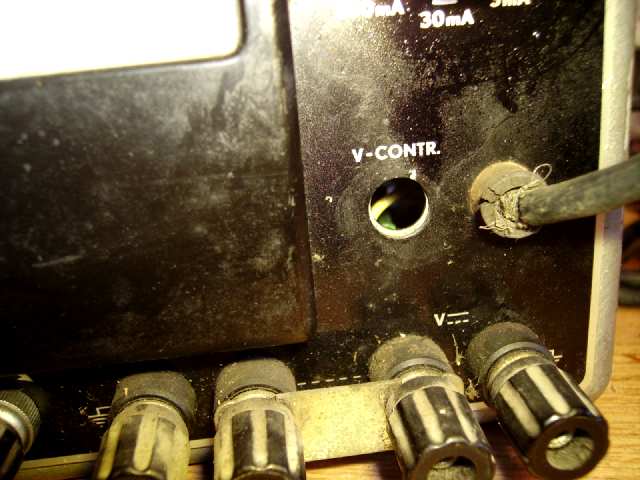

Il est dans un état très moyen: surtout très sale, le cordon de la sonde est à moitié arraché et il manque une prise??? en facade:Après démontage de nombreuses vis (dessous et derrière) j'ai enfin réussi à ouvrir le bestiau:Un superbe circuit en bakélite occupe tout l'arrière de l'appareil et supporte la majorité des composants!

Finalement l'ensemble paraît en bon état ...Juste un petit problème:

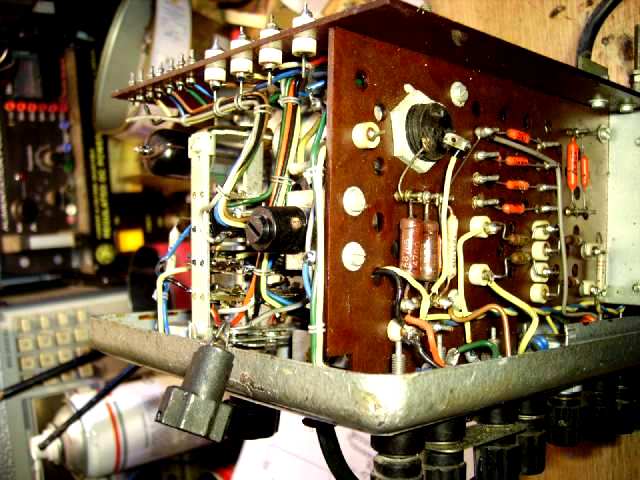

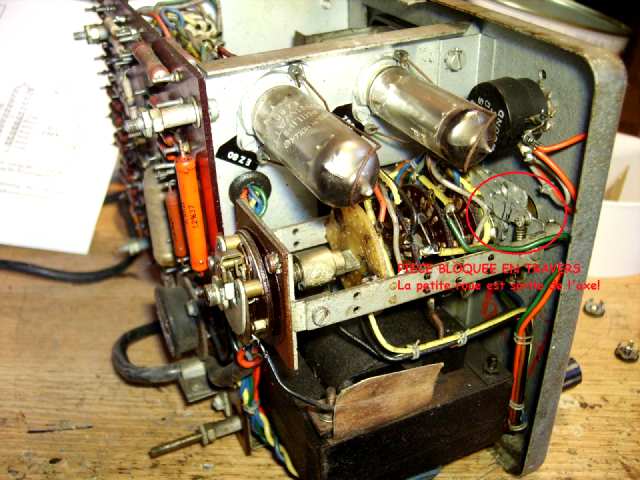

Le commutateur de fonction est complètement bloqué: j'ai mis un peu de dégrippant, défait le bouton, mais il y a autre chose:Au bout de l'axe contre la facade un ressort plaque une pièce métallique avec une petite roue pour créer l'encliquetage entre chaque position...La pièce s'est mise en travers et...tout est bloqué...Ca ne tourne plus!

Avec une pince à becs fins j'ai réussi à tout remettre en place et mon commutateur a repris sa souplesse!

Je n'ai toujours pas branché l'appareil, et avant de le faire j'ai cherché la doc technique que j'ai finalement trouvée (en Français) sur Doc-Tsf...que je remercie au passage..!

La voici au format PDF:DOC. Philips gm6009 (8.21 Mo).

L'appareil est un multimètre à lampes et possède 4 tubes relativement courants:

EZ80 et 0B2 pour l'alimentation stabilisée.

E80CC pour la partie volt-mètre.

Et une double diode EAA91 dans la sonde de mesure alternative.

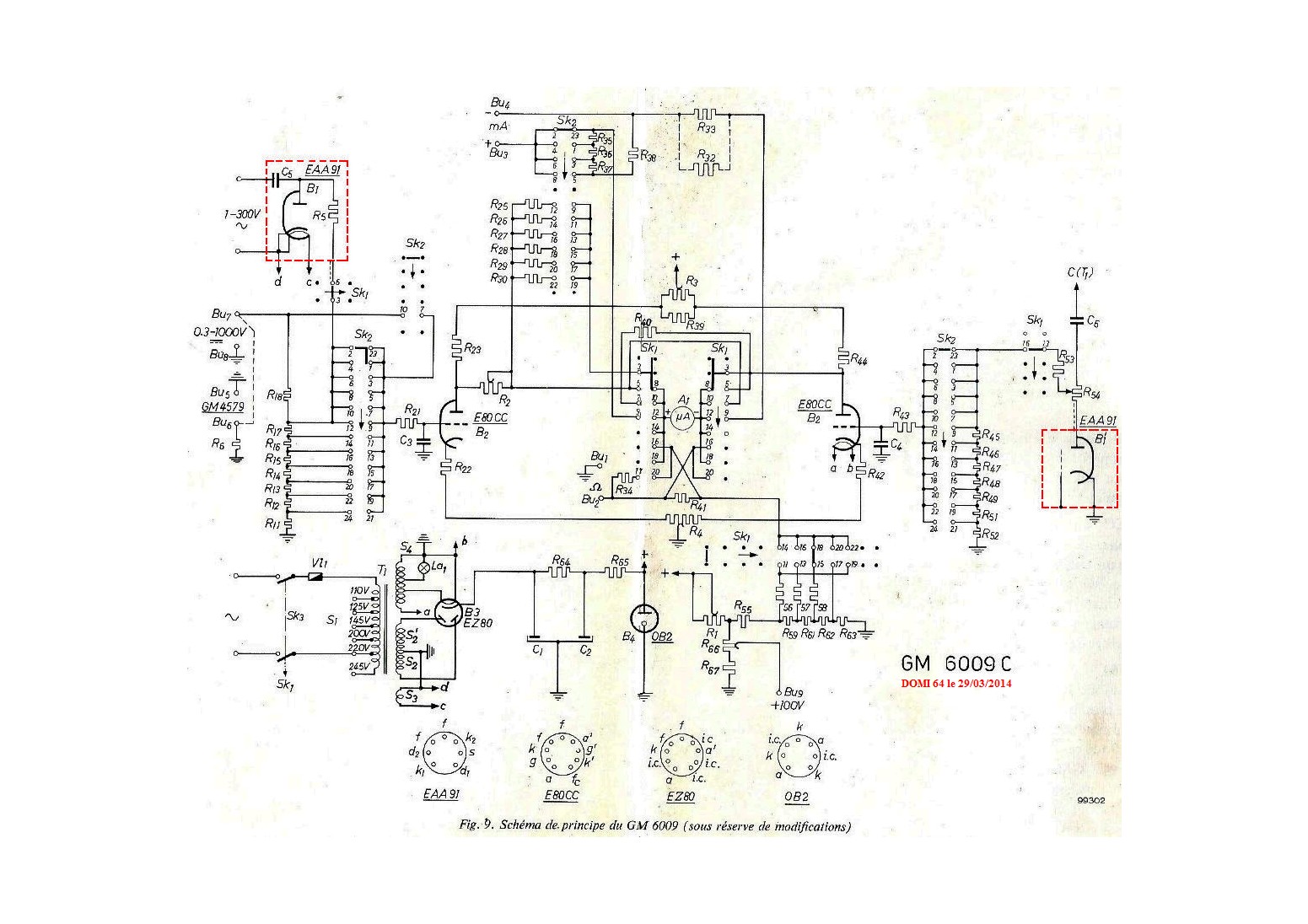

Il y a plusieurs versions du schéma et mon appareil se rapproche de celle-ci:

Clic pour agrandir!

Les parties concernant la sonde sont entourées de rouge!

J'ai donc remplacé en premier les deux condensateurs chimiques de l'alimentation:

Le condensateur double est à l'arrière mais très peu accessible pour le démontage...

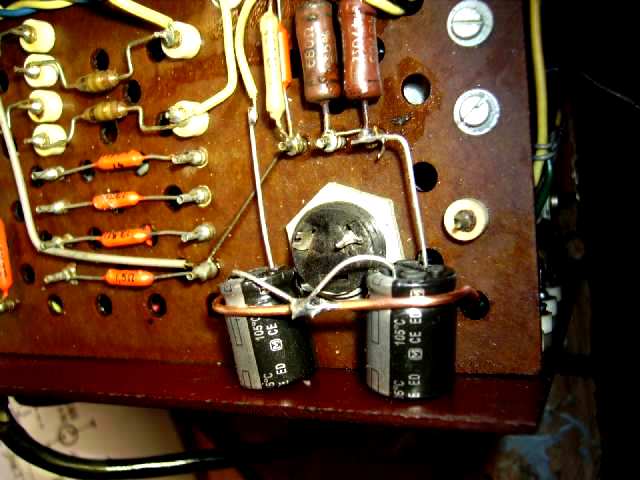

J'ai donc isolé les cosses de celui d'origine et soudé à coté 2 condos neufs de 22µF 400V:Ils sont maintenus par un étrier en gros fil de cuivre relié à la masse!

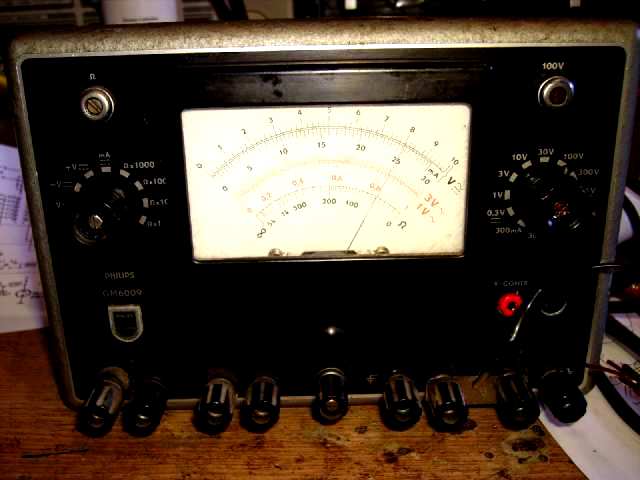

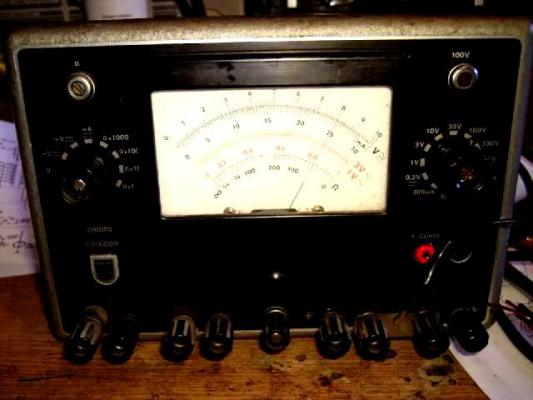

Sur le devant j'ai monté dans le "trou" une douille banane "rouge" correspondant à une sortie "100V"...On verra plus loin son utilité!J'ai supprimé le branchement en facade de la sonde qui était peu pratique car solidaire de la facade...et à moitié arraché!

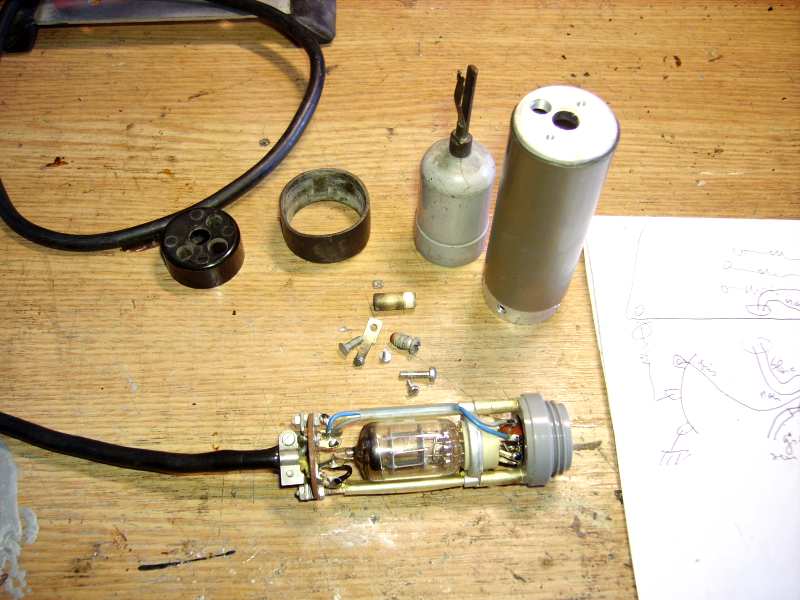

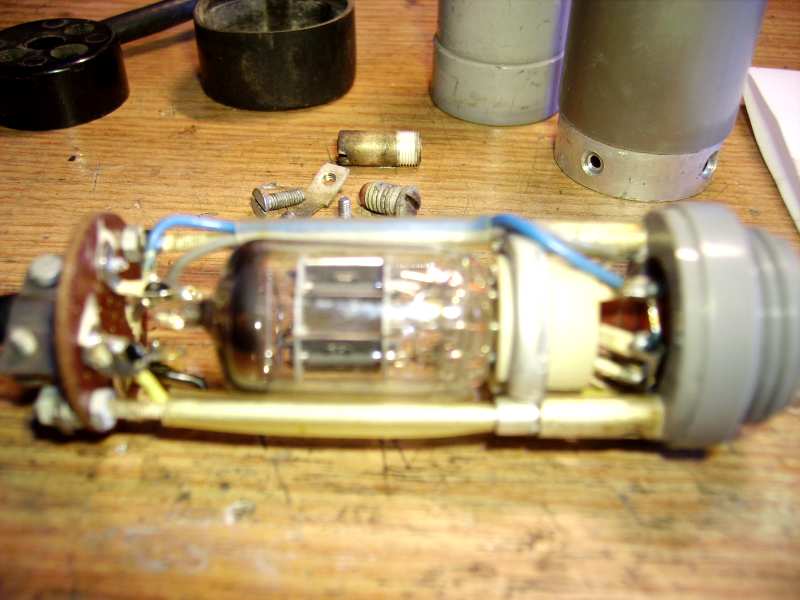

J'en ai profité pour la démonter entièrement: la double diode EAA91 est bien à l'intérieur!

La partie grise moulée qui se dévisse contient la grosse capa d'entrée!

Après avoir défait toutes les vis, on dévisse donc l'extrémité et on fait coulisser le tube alu..!

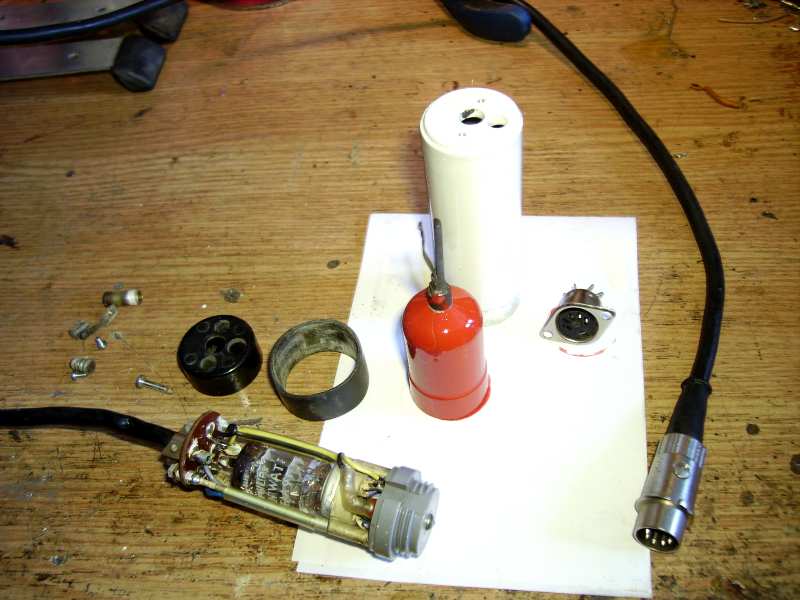

On va lui donner quelques couleurs: Une sonde pour courant alternatif c'est du "rouge"!et je vais rajouter une prise au bout du cable de liaison qui me permettra de la débrancher si je ne m'en sert pas!

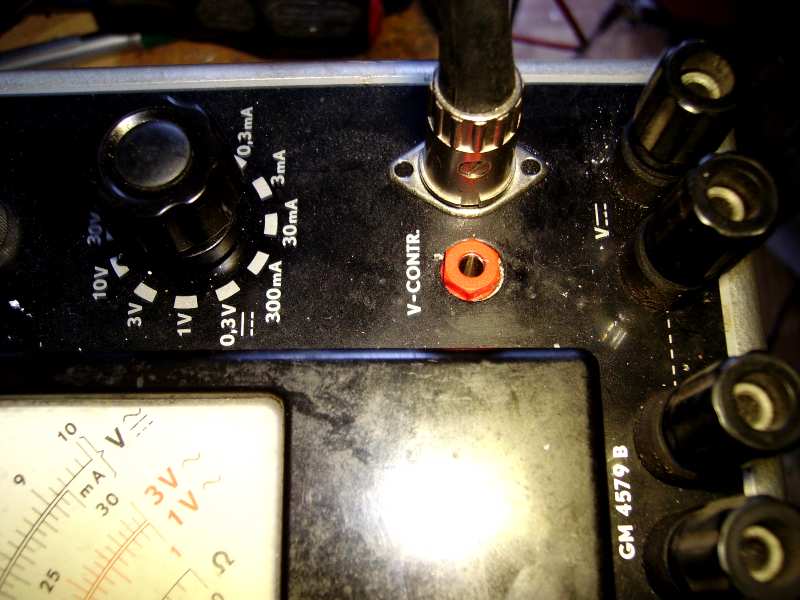

Le socle de prise DIN 5 broches a été encastré dans la facade en agrandissant le perçage avec une fraise conique...

On va poursuivre la peinture et...les essais!

J'ai donc peint le boitier en noir et l'entourage en blanc...Ca fait un peu plus gai que ces "gris martelé" des années 50:

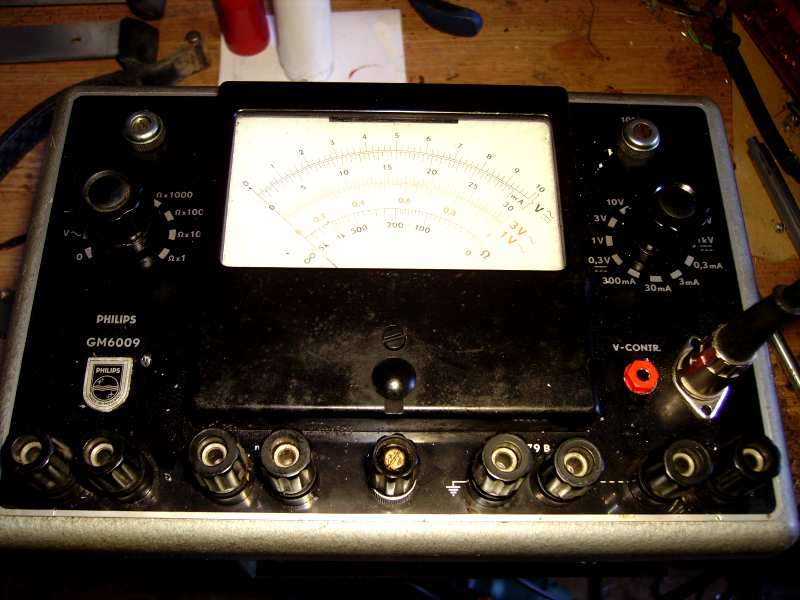

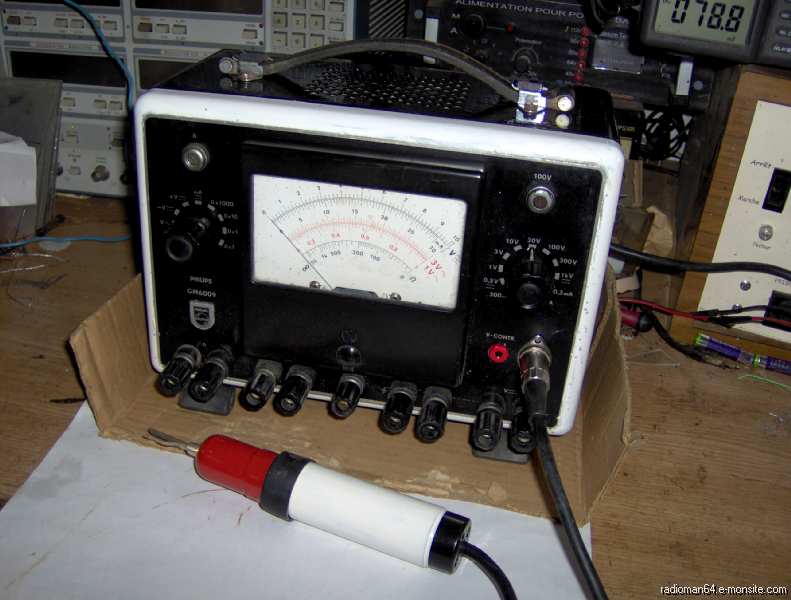

Et voila!...Maintenant qu'il est "tout beau"... On va passer à l'étalonnage!...En regardant la photo je remarque que j'ai oublié le fil de masse de la sonde!

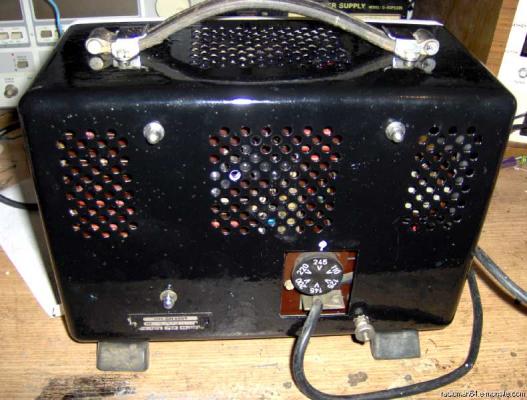

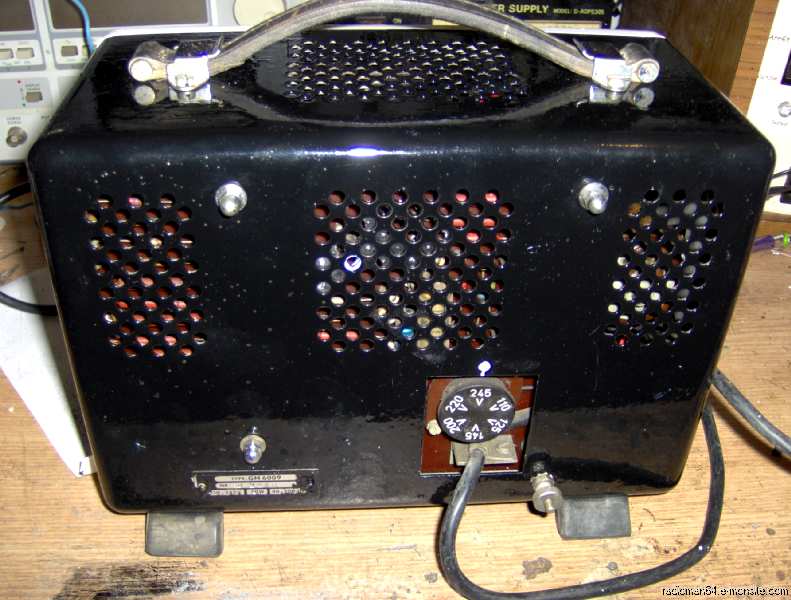

Et voila l'appareil est opérationnel!Le boitier vue de l'arrière:

On vois le répartiteur de tension, la prise de terre, et au milieu du boitier un petit trou est entouré de blanc : c'est par là que l'on glisse un tournevis pour l'étalonnage!

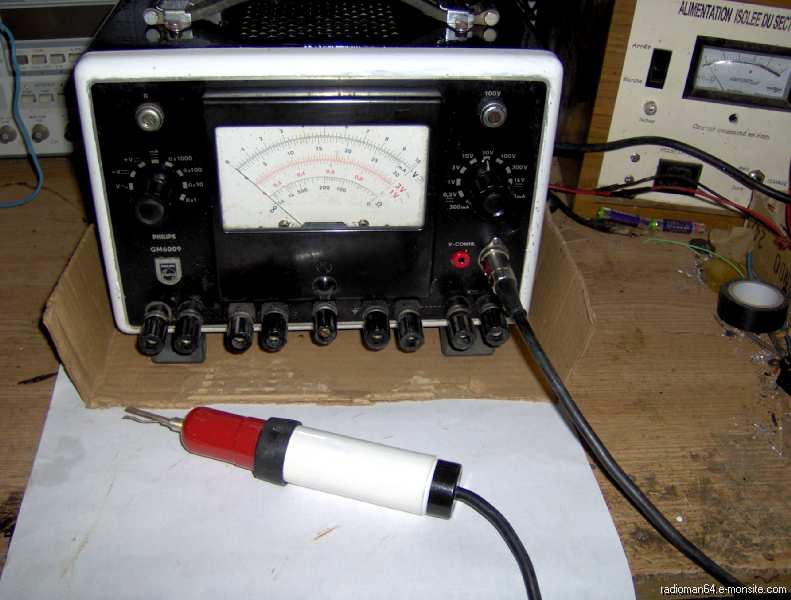

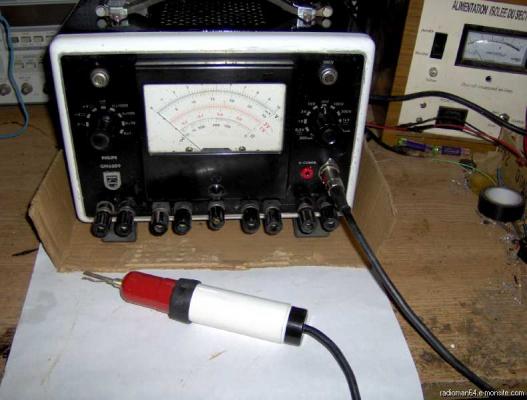

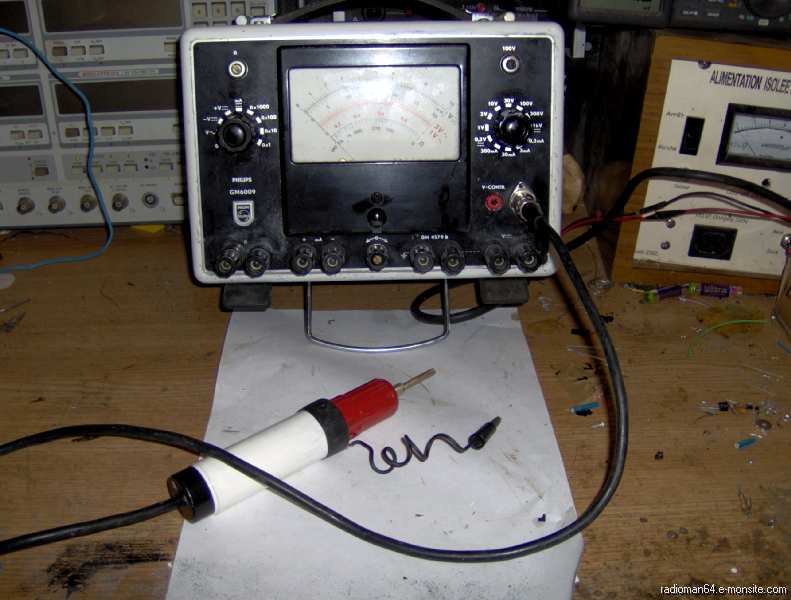

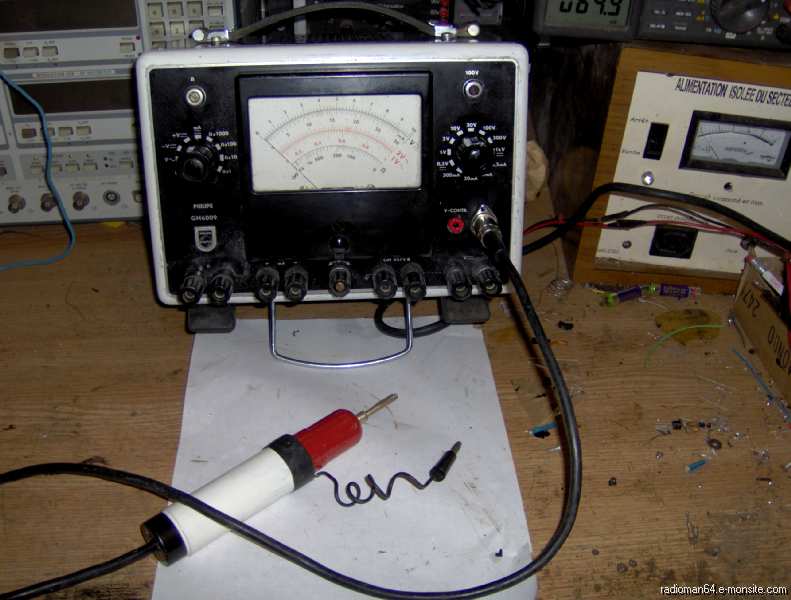

Une dernière photo de l'appareil complet avec sa sonde!
