ALIM."EURELEC" AS743

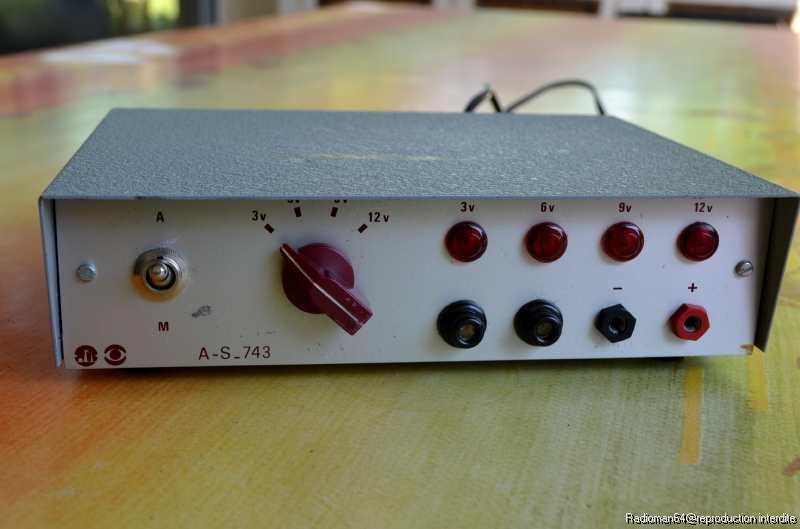

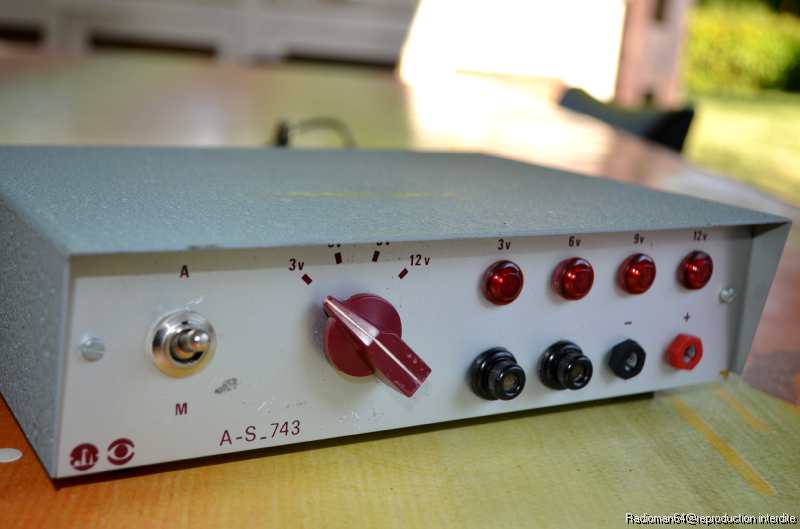

On m'a fait cadeau de cette petite alimentation stabilisée provenant d'un cours "Eurelec"!

Elle délivre 4 tensions fixes: 3V, 6V, 9V, 12V suivant la position du commutateur.

l'allumage des voyants indique la tension sélectionnée.

Elle est protégée par 2 fusibles montés en façade.

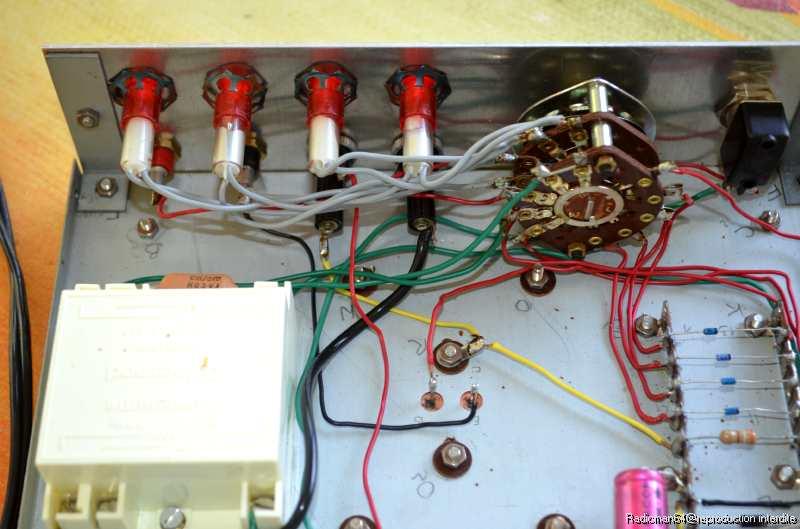

A l'intérieur le cablage est fait sur des barettes à cosses et il est très aéré: N'onblions pas qu'il s'agit d'un montage à réaliser par les étudiants et il doit rester simple.

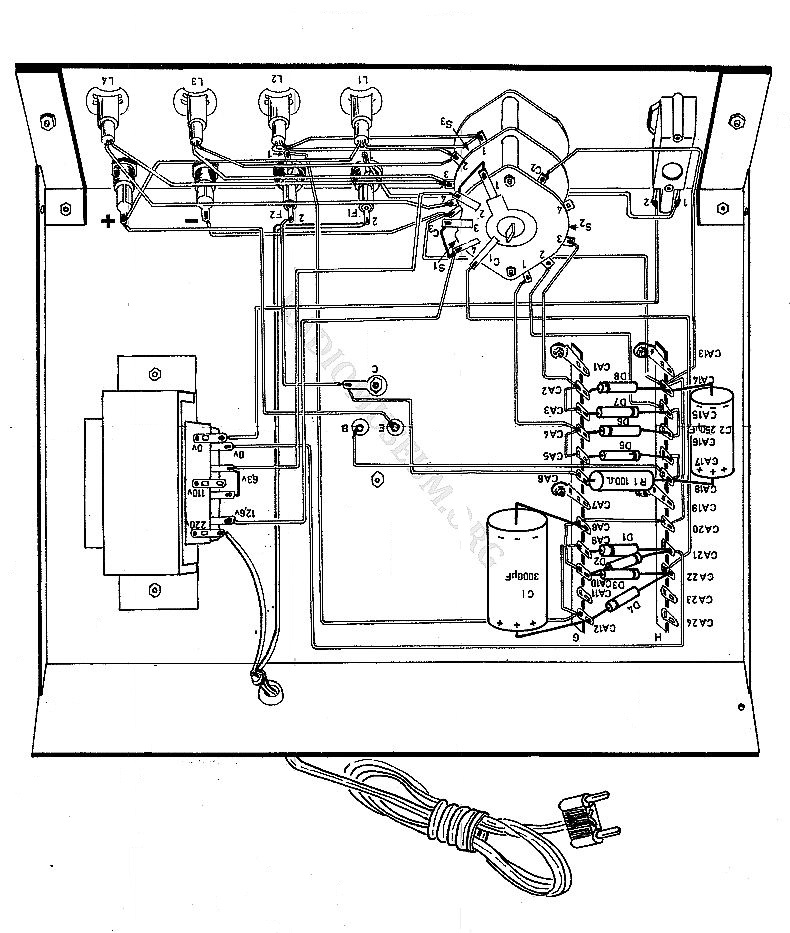

Je n'ai pas trouvé de schéma électrique, seulement un plan de câblage de l'ensemble:

On a ainsi une vue d'ensemble du montage à réaliser!

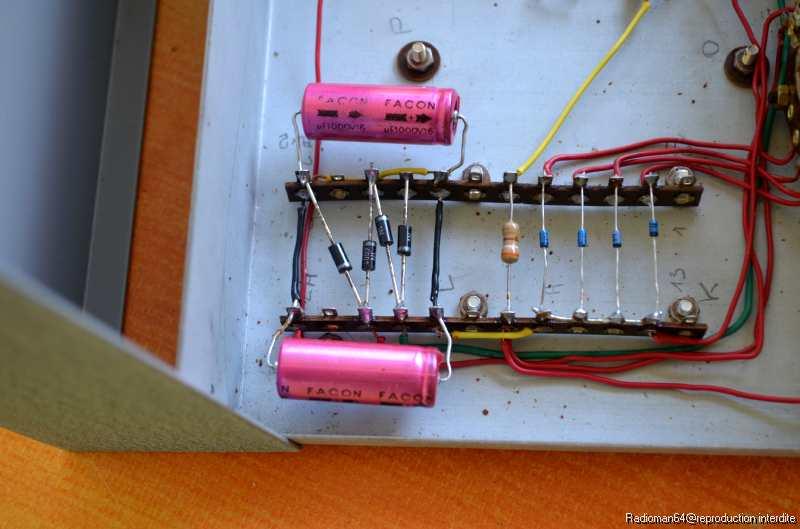

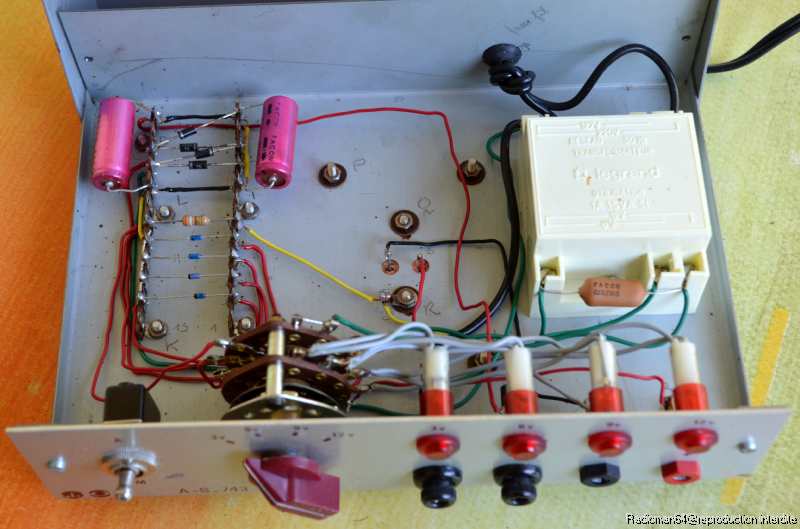

Le transformateur (transfo Legrand) délivre environ 12V sous 1Ampère, il est relié à 4 diodes 1N4007 montées en pont, le tout filtré par un gros condensateur de 1000µF 25VUn autre condensateur de 1000µF 16V achève le filtrage, la régulation se fait par un transistor de puissance ASZ18 monté sur le fond du chassis.

La sélection de tension se fait en commutant des diodes zeners dans la base du transistor.polarisée par la résistance de 390ohms visible sur la photo.

Tout cela est très simple et suffira amplement pour faire fonctionner les maquettes prévues dans le cours.La partie la plus compliquée sera le câblage du commutateur car il faut commuter à la fois les diodes zeners et les voyants correspondants.

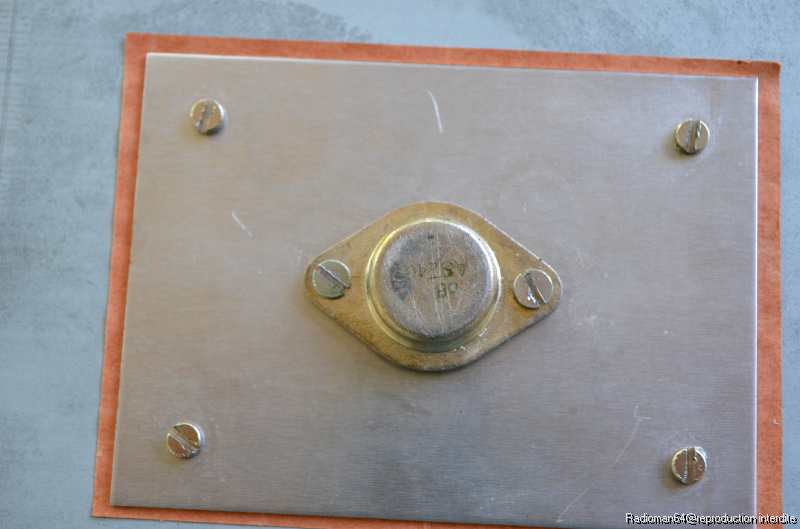

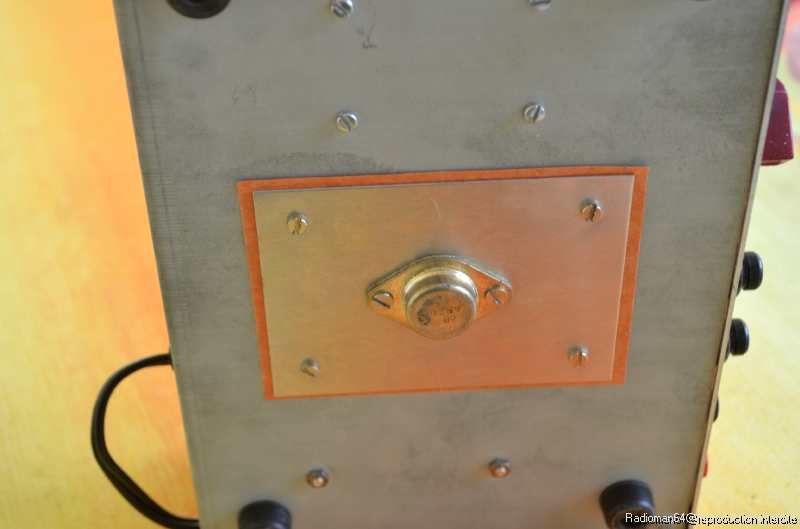

Le transistor de puissance est fixé sur une contreplaque en cuivre étamé, elle-même vissée sur le fond du chassis:

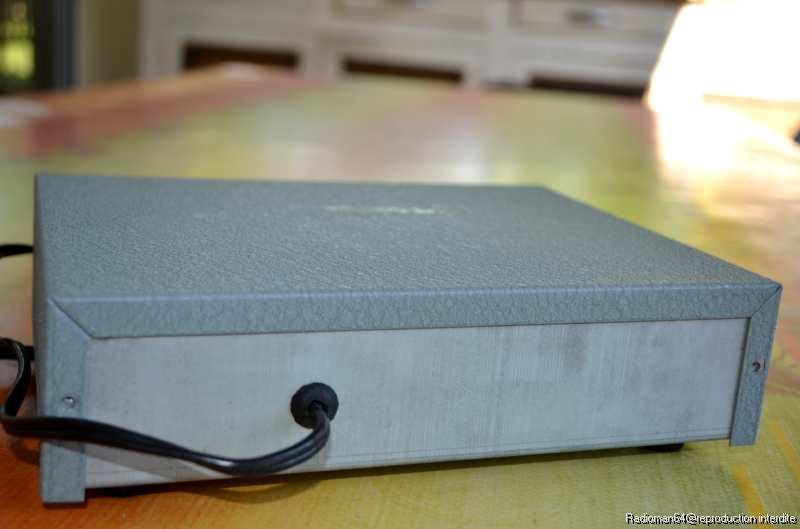

A l'arrière il y a juste la sortie du cordon secteur:

Branchement:

J'ai donc branché l'alimentation sur le secteur: pas de problème tout fonctionne!

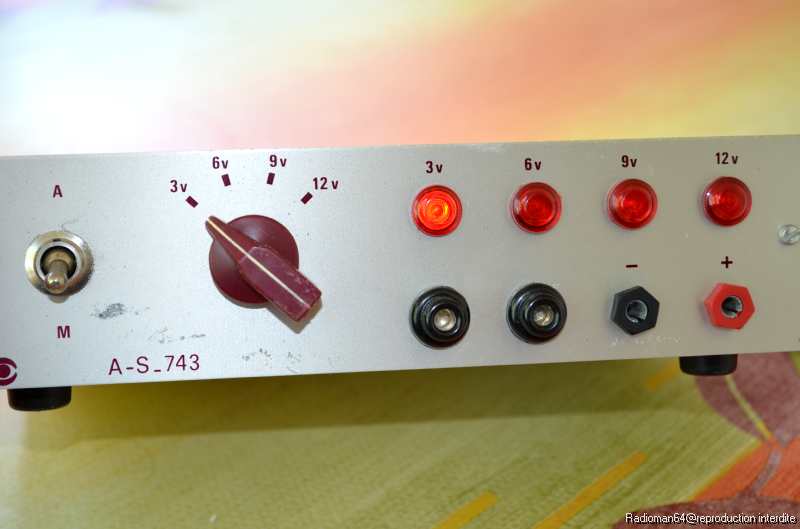

Juste une remarque : les voyants restent allumés au fur et à mesure que l'on augmente la tension:

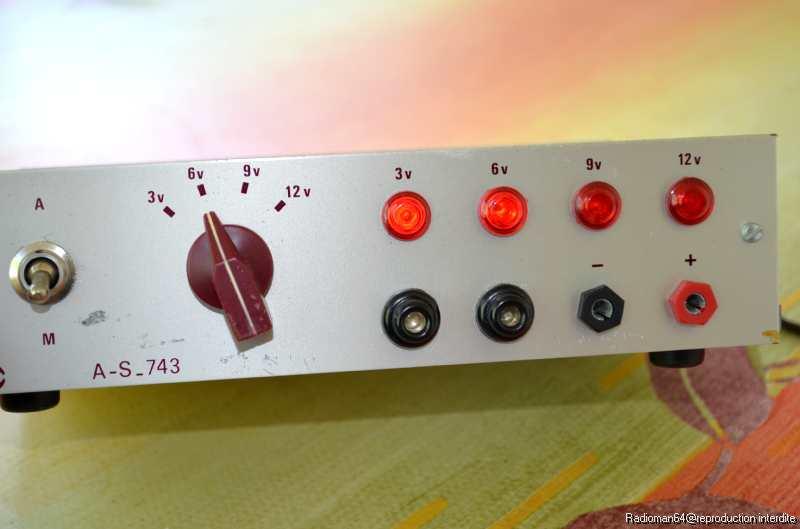

Pour 3 volts: un voyant alluméPour 6 volts : 2 voyants allumés:Et ainsi de suite... pour 12v ils seront tous allumés!

Le montage est curieux car s'agissant d'ampoules dont la consommation n'est pas négligeable...Le choix est étonnant!

A remarquer: les porte-fusibles ont une fenêtre transparente, cela permet de visualiser un fusible défectueux!

Voila une petite alimentation stabilisée très simple qui peux encore servir à alimenter des montages à transistors..peu gourmants!.

Attention! il n'y a aucune protection (à part le fusible en façade) donc on évitera de faire un court-circuit avec les fils de sortie.
