TESTEUR DE CONTINUITE ou de COUPURE

Je vous avais présenté il y a quelque temps un testeur de continuité réalisé à partir d'un testeur de piles, mais il était uniquement "visuel" !

Celui décrit aujourd'hui est un testeur sonore qui peut fonctionner de deux manières différentes :

À la mise sous tension, le "buzzer" est muet et il sonne dès qu'il mesure une résistance inférieure à 15 ohms…

À la mise sous tension, le "buzzer" sonne en continu et il s'arrête dès qu'il mesure une résistance inférieure à 15 ohms…

C'est un choix à faire au départ, pour ma part j'ai choisi le premier.

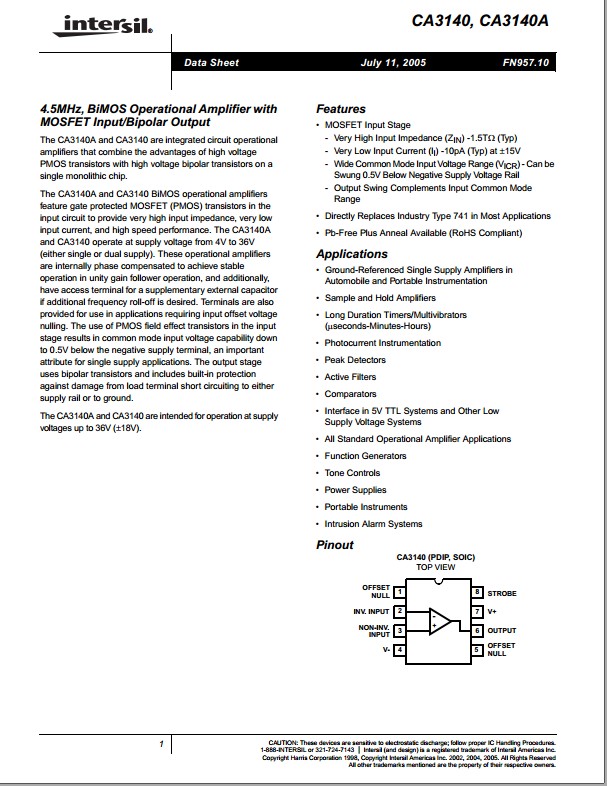

Le montage est très simple, tiré d'une note d'application "Inters il" il utilise un circuit intégré peu connu, le CA3140 :

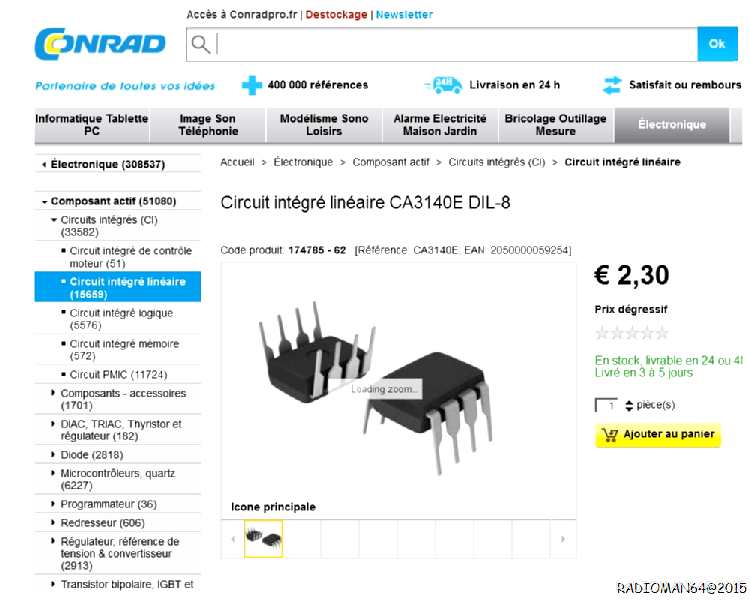

Ce circuit est très bon marché et disponible partout :

C'est un ampli opérationnel "MOSFET" à haute impédance d'entrée (1 Terra-ohm) qui peut fonctionner en alimentation simple de 4 à 36 volts !

Le CA3130 est également utilisable…

Évitez d'autres types d'ampli op ça ne marche pas !

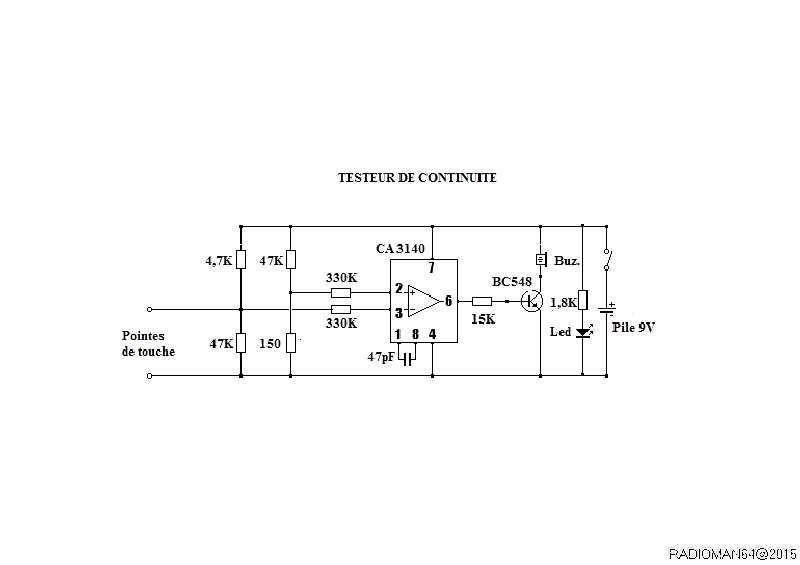

Le montage à réaliser est excessivement simple :

Avec les valeurs de résistances, le seuil de basculement est à environ 15 ohms :

Pourquoi 15 Ω : Tout simplement pour pouvoir tester des éléments de faible résistance comme les bobines de haut-parleurs !

le condensateur entre les broches 1 et 8 aura une valeur entre 33 et 100 pF...j'ai mis 47 pF!

Si on veut un fonctionnement qui correspond au deuxième cas de figure indiqué plus haut, il suffit d'inverser les entrées "+" et "-" de l'ampli opérationnel !

Le buzzer est un modèle courant avec oscillateur incorporé prévu pour fonctionner en 12 V.

Le montage s'alimente avec une simple pile de 9 volts, la consommation est très faible.

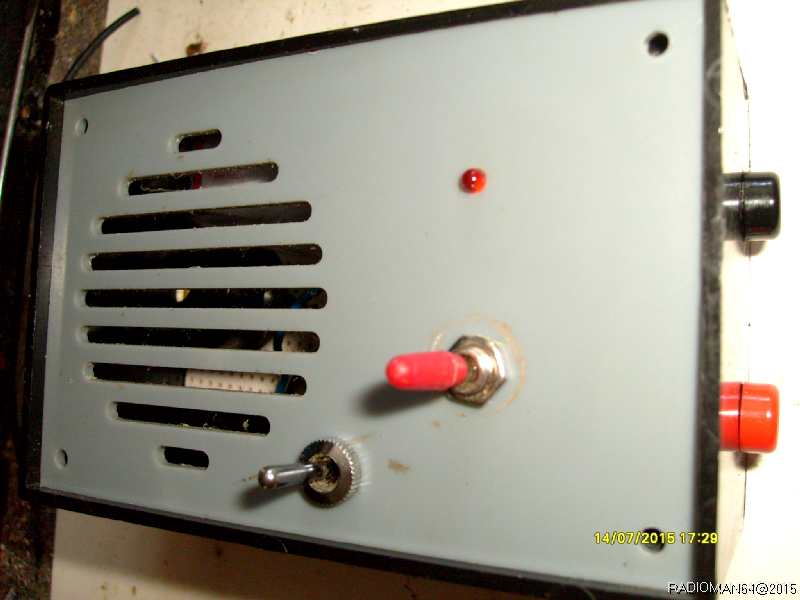

On pourrait faire un montage ultra-compact, mais j'avais un petit boitier "TEKO" d'un ancien montage qui va me servir : les trous sont déjà percés et il a un interrupteur et un voyant qui est monté en façade !

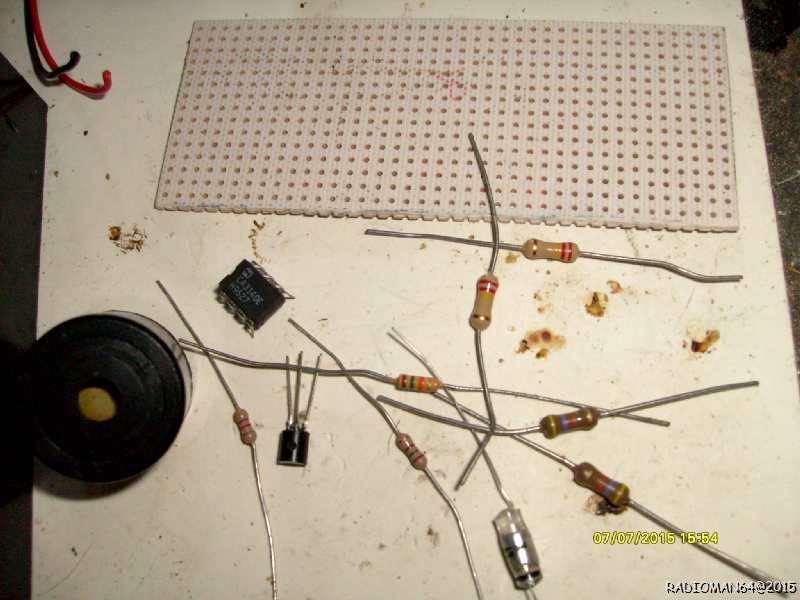

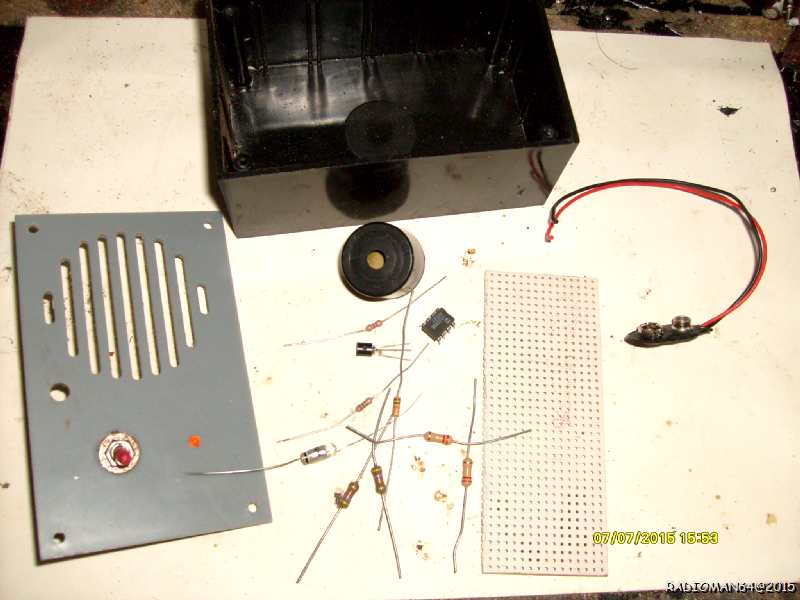

Tout est prêt pour le montage, j'ai découpé un morceau de "Veroboard" à la dimension du coffret.

Le montage nécessite un peu d'attention, mais il n'y a rien de compliqué :

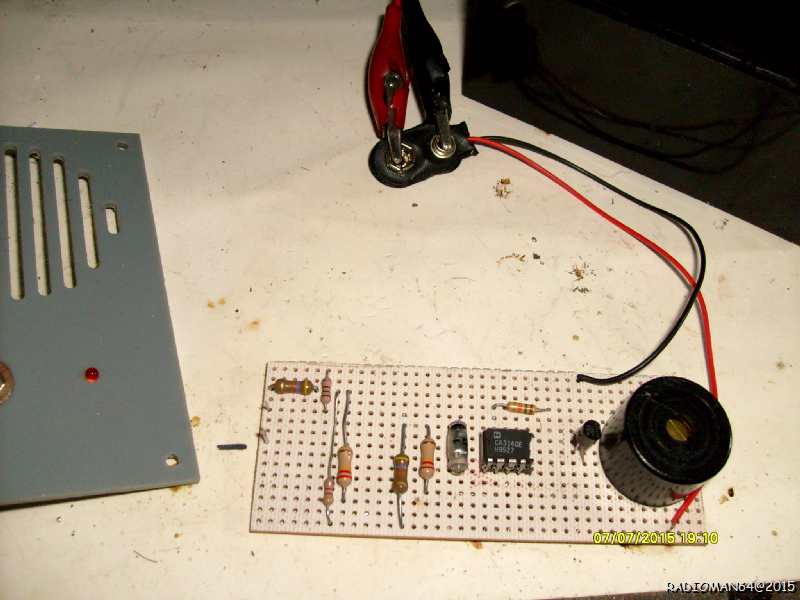

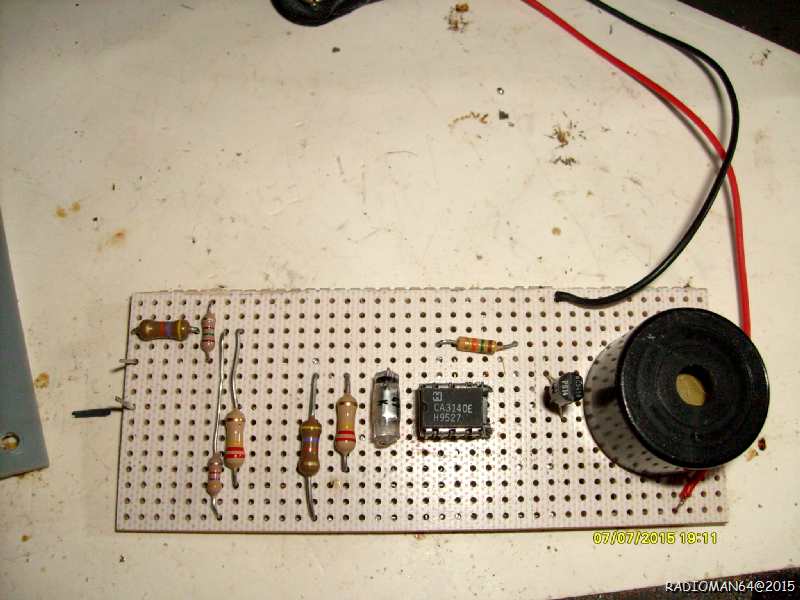

Et voilà, tout est soudé… Une dernière vérification et on branche !

Le montage est branché sur mon alimentation stabilisée réglée à 9 volts.

Consommation quasi nulle !

Un coup de tournevis entre les deux broches d'entrée : Ça couine !

J'ai fait quelques essais :

Avec 22 ohms il est muet.

Avec 10 ohms, il commence à couiner !

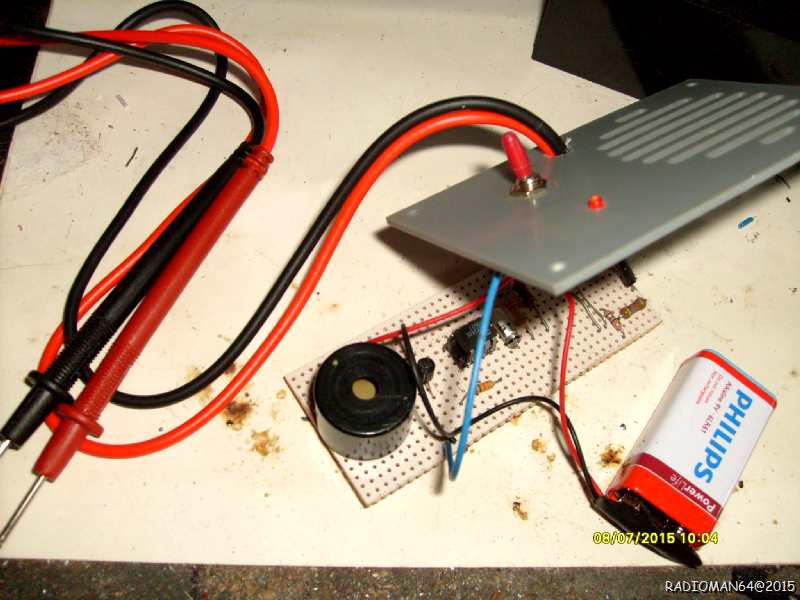

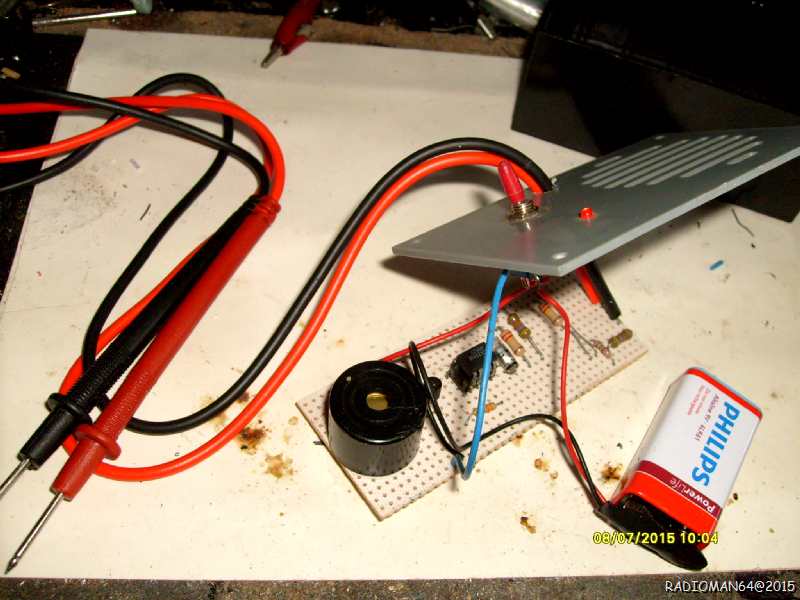

Reste à faire la mise en boite :

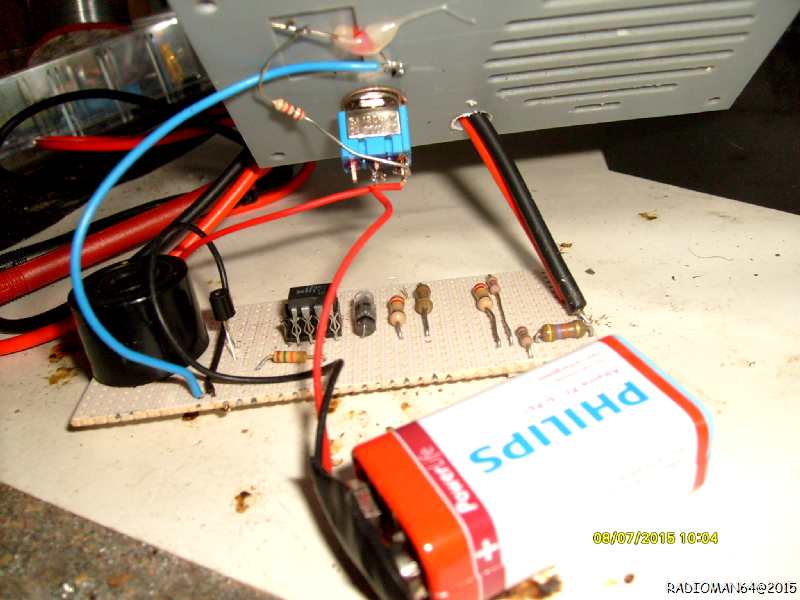

J'ai utilisé un cordon avec des pointes de touches soudé sur le circuit.

la pile est branchée à travers l'interrupteur de façade, et la petite diode LED est alimentée avec une résistance de 1,8Kohms pour diminuer sa consommation au maximum tout en ayant un éclairement visible.

On remarquera au passage que le circuit intégré est monté sur support pour ne pas  l'endommager avec le fer à souder !

Avant de refermer la boite, la pile a été enroulée dans une feuille de plastique pour éviter tout faux contact ou court-circuit intempestif.

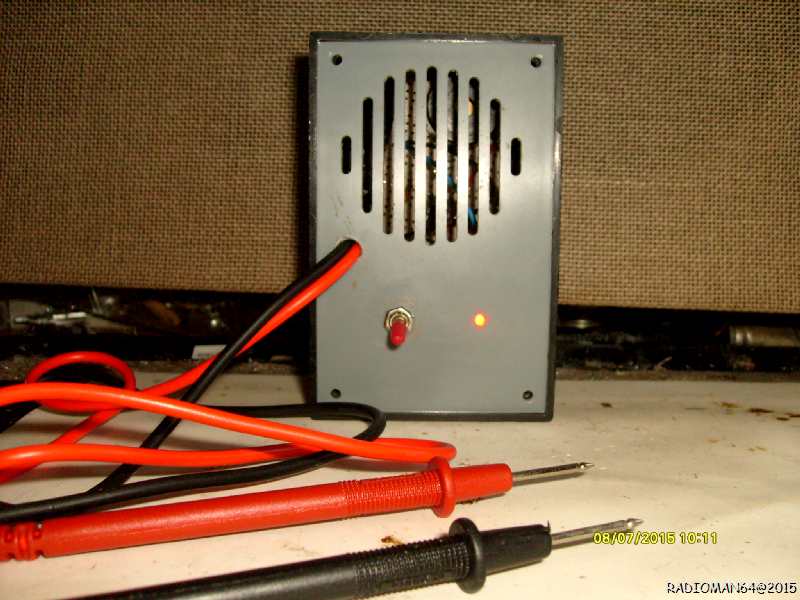

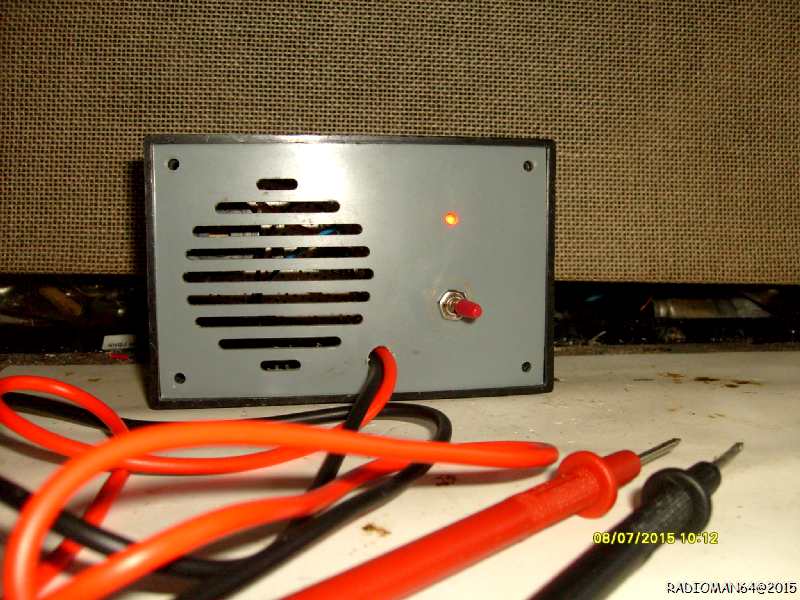

Et voilà le testeur prêt à l'emploi :

Difficile de faire plus simple !

J'ai voulu connaître la valeur exacte du seuil de basculement :

J'ai donc fait un petit montage…

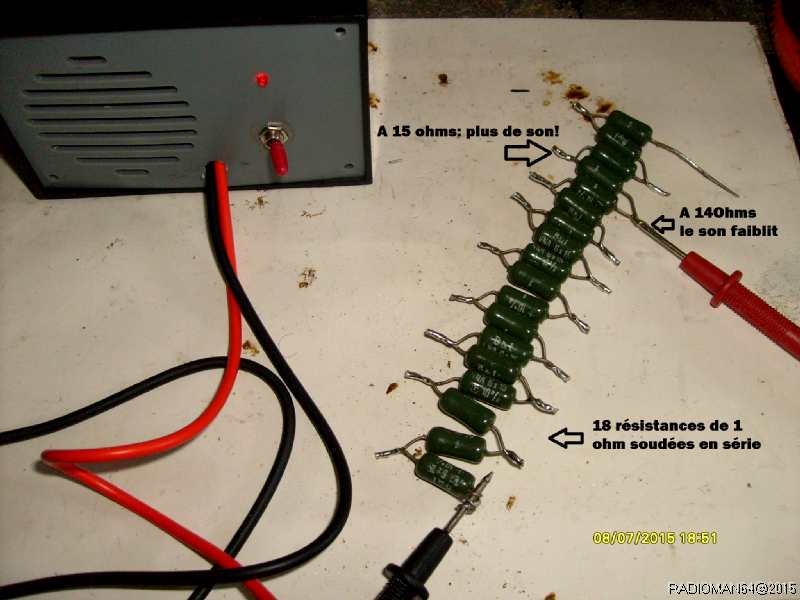

J'ai soudé ensemble 18 résistances de 1 ohm et en déplaçant la pointe de touche, j'ai le son qui s'affaiblit à 14 ohms et qui disparaît à 15 ohms :

Cela correspond bien à ce qui était prévu !

Ce montage est intéressant pour trouver des coupures dans des cordons, ou bien pour identifier un câblage.

Voilà donc un ohmmètre d'un nouveau genre!

Après une journée de tests, j'ai pensé qu'il serait intéressant d'avoir à partir d'un inverseur les deux possibilités décrites au début :

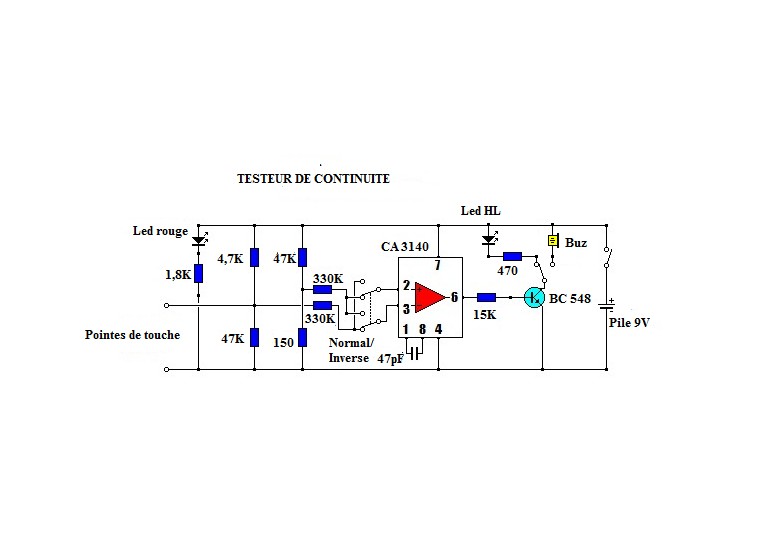

Un nouveau schéma:

Là ...c'est du sérieux : Un inverseur permet de permuter les entrées + et - de l'amplificateur opérationnel, un second inverseur permet de choisir si on branche le buzzer ou bien une diode LED à la place !

Enfin une façade a été dessinée (avec front Designer) afin de donner une touche professionnelle a ce petit boitier.

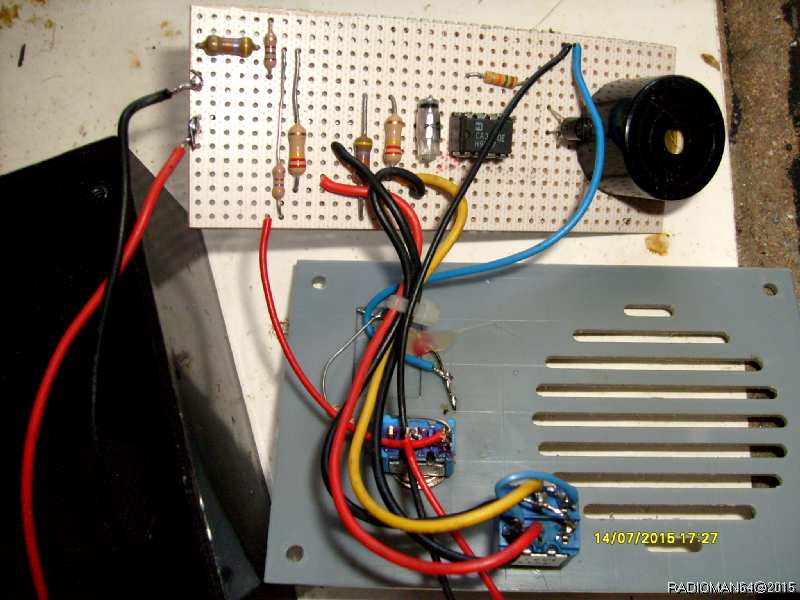

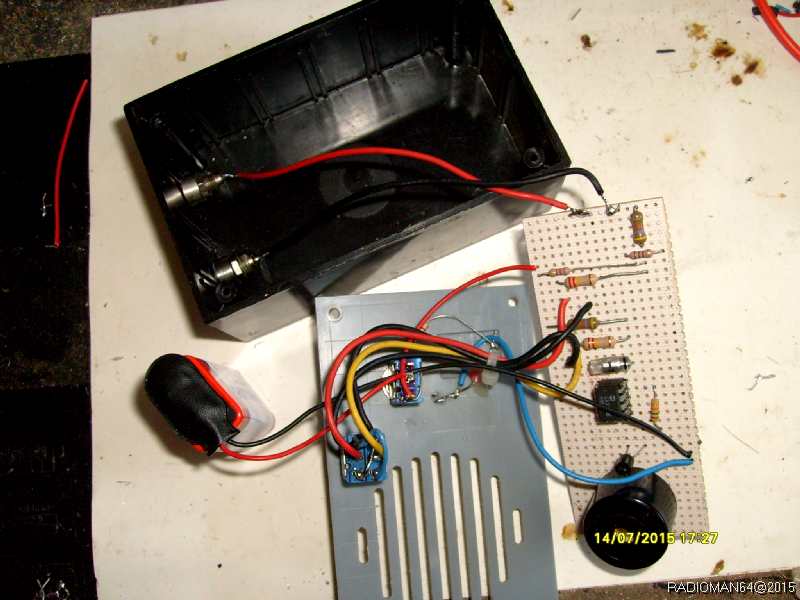

Le câblage tout d'abord :

Des fils de couleur pour câbler l'inverseur sans erreurs.

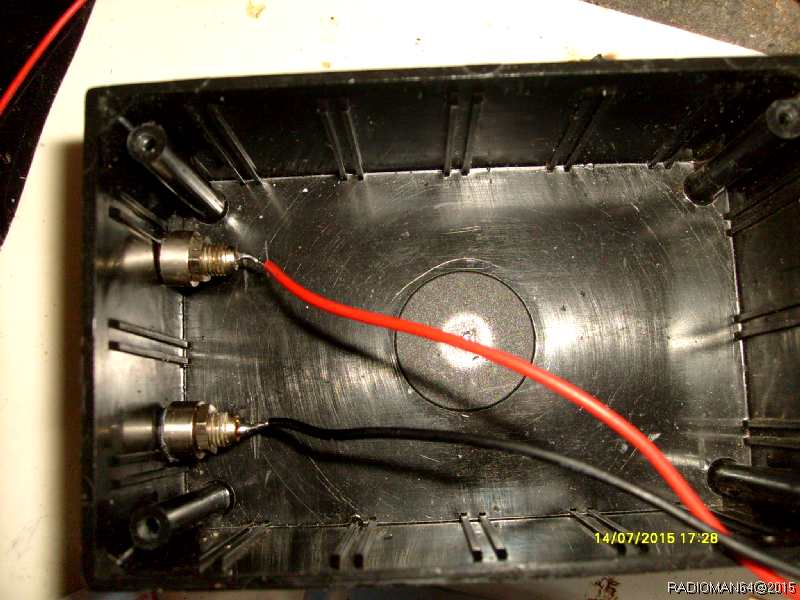

Les 2 bornes de sortie sont parties au fond de la boite :

Un premier test : Ça fonctionne comme prévu !

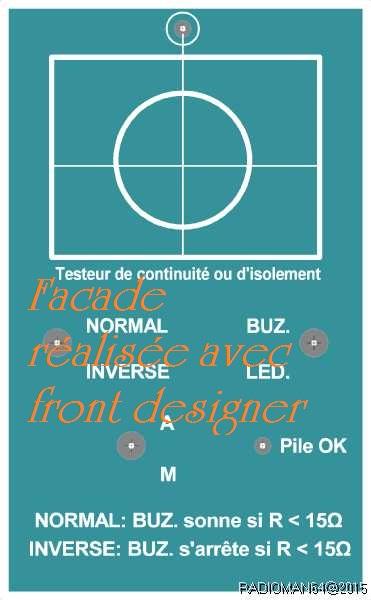

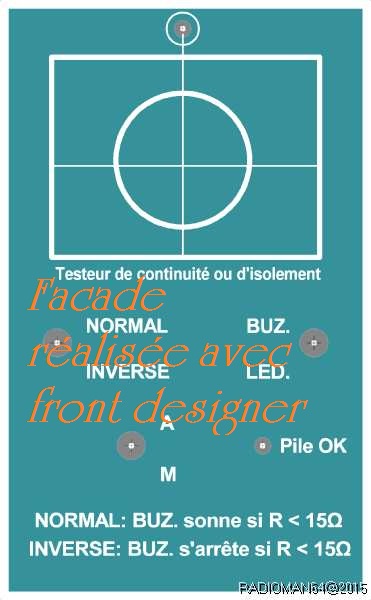

La façade est dessinée avec "Front designer" :

Elle est imprimée sur du papier photo, puis plastifiée et découpée au cutter.

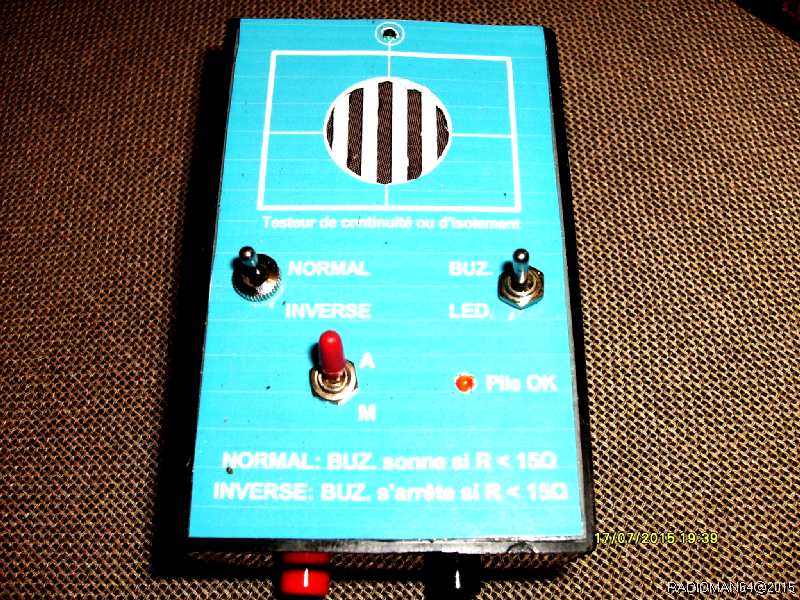

Enfin, elle est collée sur la plaque supérieure du coffret Teko:

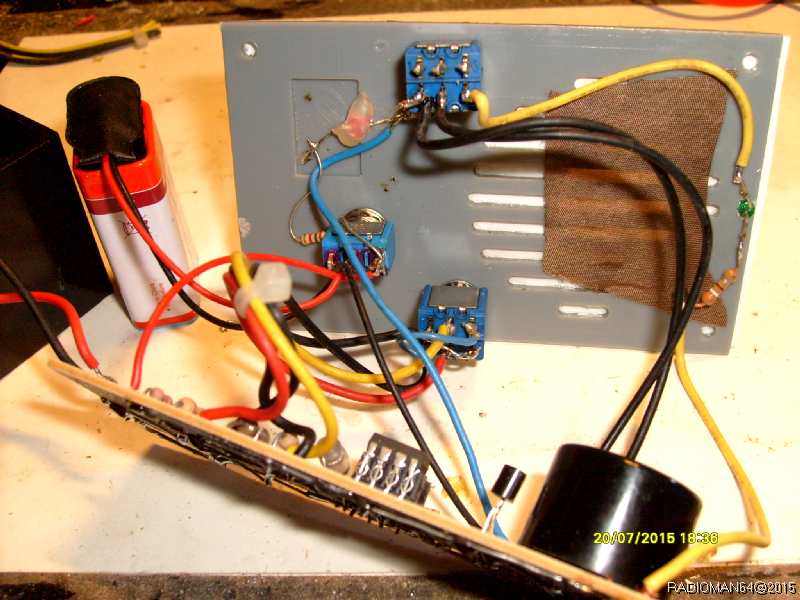

Voilà le boitier avant fermeture définitive :

l'inverseur Buzzer/LED a été rajouté ainsi que la diode LED (haut luminosité) au-dessus de la découpe du buzzer.

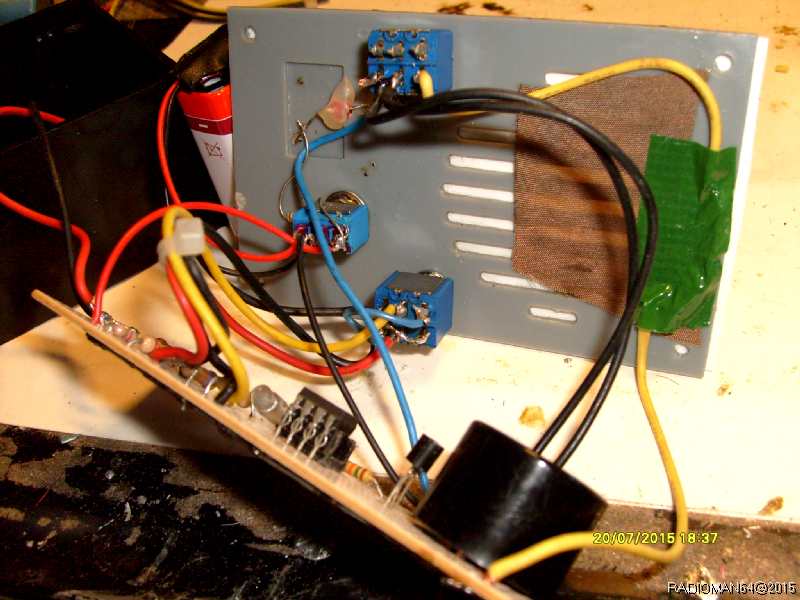

 Pour d'éviter tout problème la diode led supérieure a été isolée avec un morceau de scotch toilé :

On voit le bout de tissus collé derrière la grille du buzzer :

J'ai mis un jeu de cordons avec des fiches banane .

Un dernier test:

Je suis en position "inverse" et "LED": la diode led est allumée et elle s'éteint dès que je fais toucher les deux pointes de test !

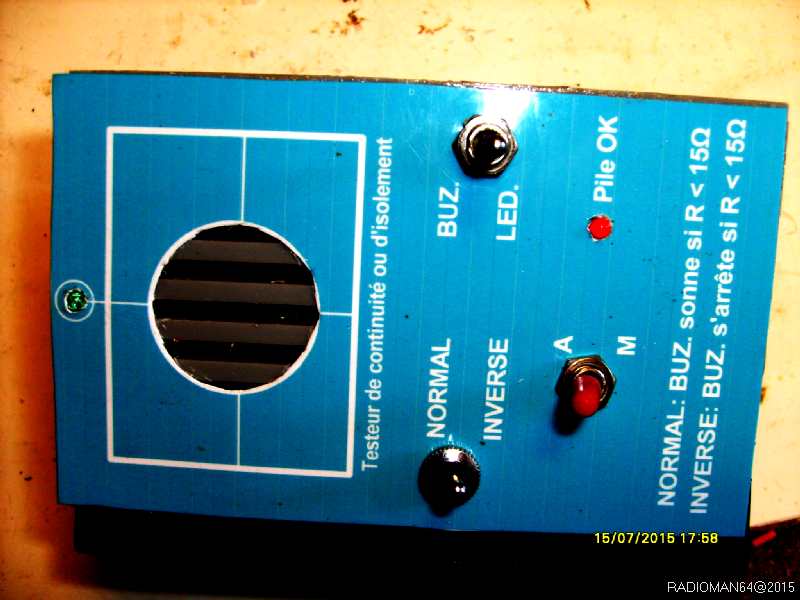

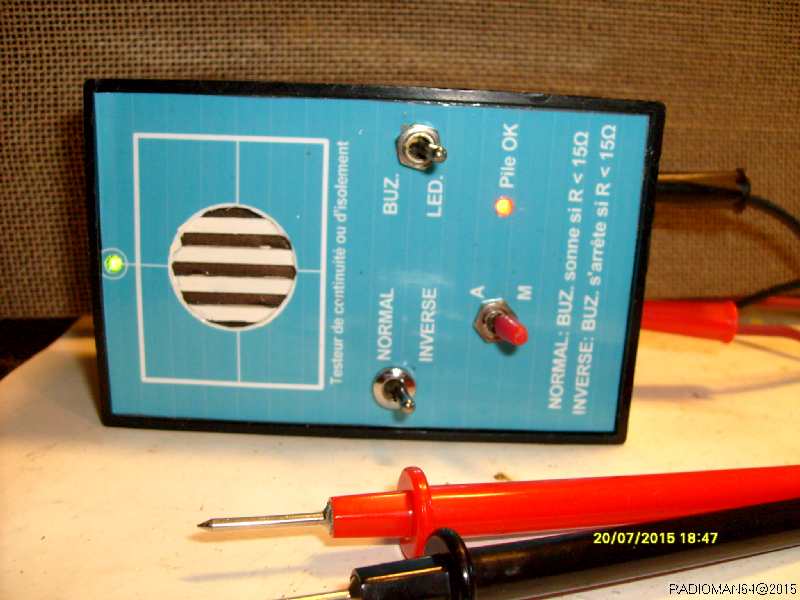

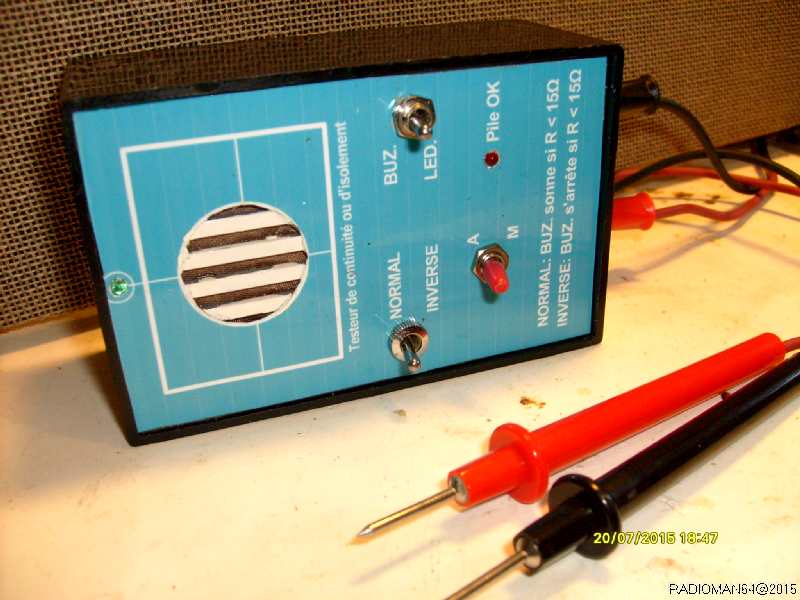

Voilà enfin le testeur dans sa version définitive.

C'est un appareil original et utile qui, à ma connaissance, n'existe pas dans le commerce...

Du moins sous cette forme!
