Mon alimentation HT variable
ATTENTION DANGER HAUTE TENSION
Ce genre de montage nécessite de grandes précautions surtout lors de la mise au point !
350V ça ne pardonne pas!
Si vous n'avez pas l'habitude des hautes tensions n'essayez pas de le réaliser !
Après mon alimentation pour postes batteries j’ai construit une alimentation pour pouvoir tester les postes et les montages à tubes.
Ce genre d'alimentation est bien pratique pour la restauration des postes à lampes:
Cela permet de "monter" progressivement la haute tension, vérifier ainsi le comportement des différents eléments du poste surtout si il y a plus de 30 ou 40 ans qu'il a pas été branché.
On se substitue a l'alimentation de l'appareil qui est souvent en panne (condensateurs HS, valve claquée...).
J'ai réalisé cette alimentation avec des composants courants que j'avais en stock.
Le transformateur utilisé est un modèle de poste de radio standard.
Haute tension 2 x 300V
Basse tension : 2 secondaires indépendants de 6,3v.
Le montage utilise des lampes TV (EF80, EL504) classiques.
Ce genre d'alimentation est bien pratique pour la restauration des postes à lampes:
Cela permet de "monter" progressivement la haute tension, vérifier ainsi le comportement des différents eléments du poste surtout si il y a plus de 30 ou 40 ans qu'il a pas été branché.
On se substitue a l'alimentation de l'appareil qui est souvent en panne (condensateurs HS, valve claquée...).
J'ai réalisé cette alimentation avec des composants courants que j'avais en stock.
Le transformateur utilisé est un modèle de poste de radio standard.
Haute tension 2 x 300V
Basse tension : 2 secondaires indépendants de 6,3v.
Le montage utilise des lampes TV (EF80, EL504) classiques.
elles sont surement plus capables de supporter des courts-circuits ou des surcharges que le même montage à transistors ou circuits intégrés.
Cette alimentation comporte 3 lampes :
Un 0A2 : régulatrice de tension à gaz,
Une EF 80 Commande de tension,
Une EL504 Lampe de puissance.
J'aurais pu mettre une valve genre EZ81 mais je n'avais plus de place dans le boitier et les diodes 1N4007 tiennent 1A alors que la EZ81 était limitée à 160mA.
Une EF 80 Commande de tension,
Une EL504 Lampe de puissance.
J'aurais pu mettre une valve genre EZ81 mais je n'avais plus de place dans le boitier et les diodes 1N4007 tiennent 1A alors que la EZ81 était limitée à 160mA.

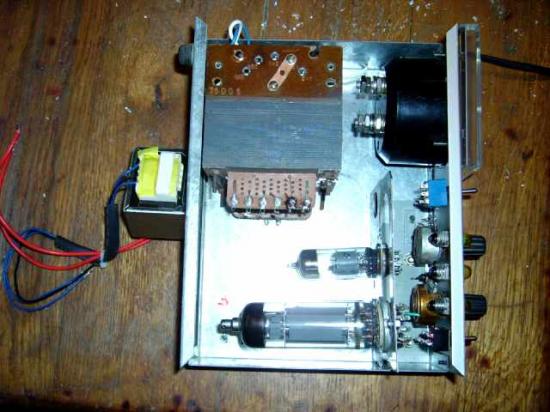

Les 3 lampes rentrent juste: L'El 504 au dessus, à droite l'EF80 et dessous le régulateur à gaz 0A2.
Mon but est de faire débiter 80 à 100mA sous une tension variable de 80 à 300V.
Une sortie séparée permet aussi d’obtenir de 0 à 150V négatifs (tension de polarisation).
Et enfin un des secondaires 6,3V alternatif sous 2 à 3 ampères sort en façade.

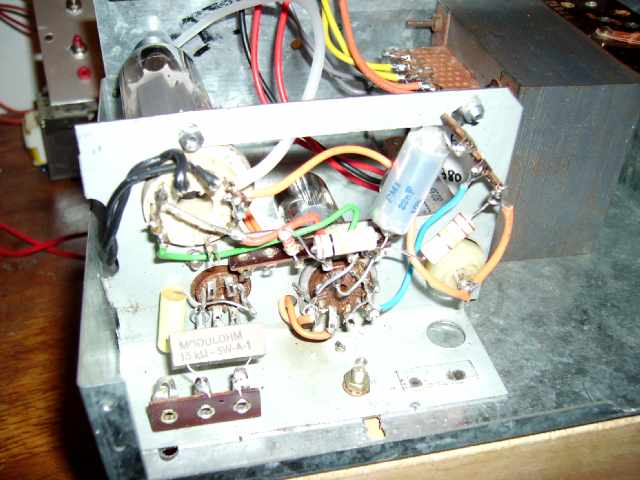

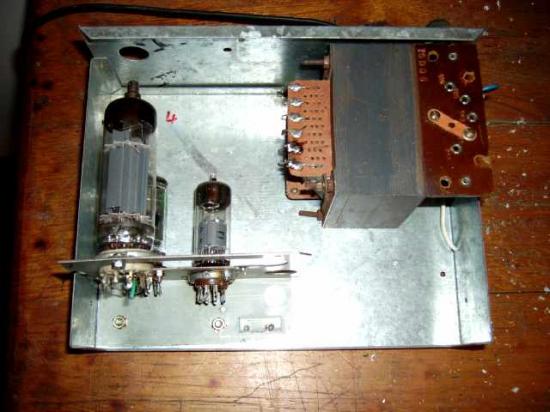

J'ai récupéré un bout de tôle déjà percé sur un châssis d'électrophone, découpé et plié à angle droit il est vissé sur le châssis principal.
j'y monte les 3 supports de tubes et il me reste un trou de libre pour le condensateur de 2 x 8uF 550V...
J'y visse aussi quelques barrettes à cosses pour le câblage.

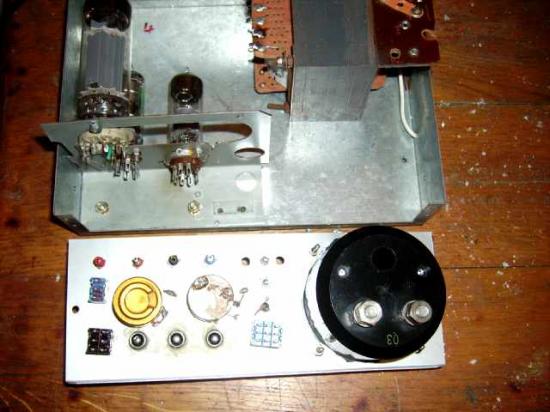

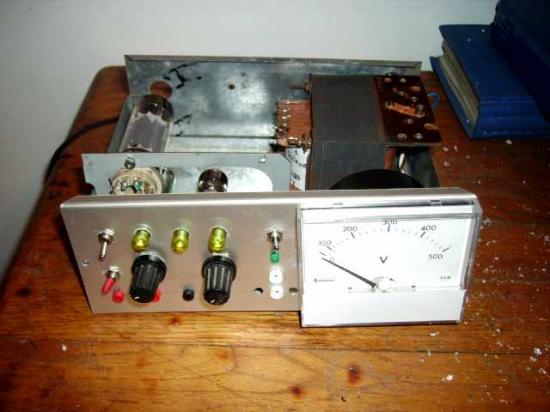

Je prépare la façade avec tous ses éléments: ça rentre juste!

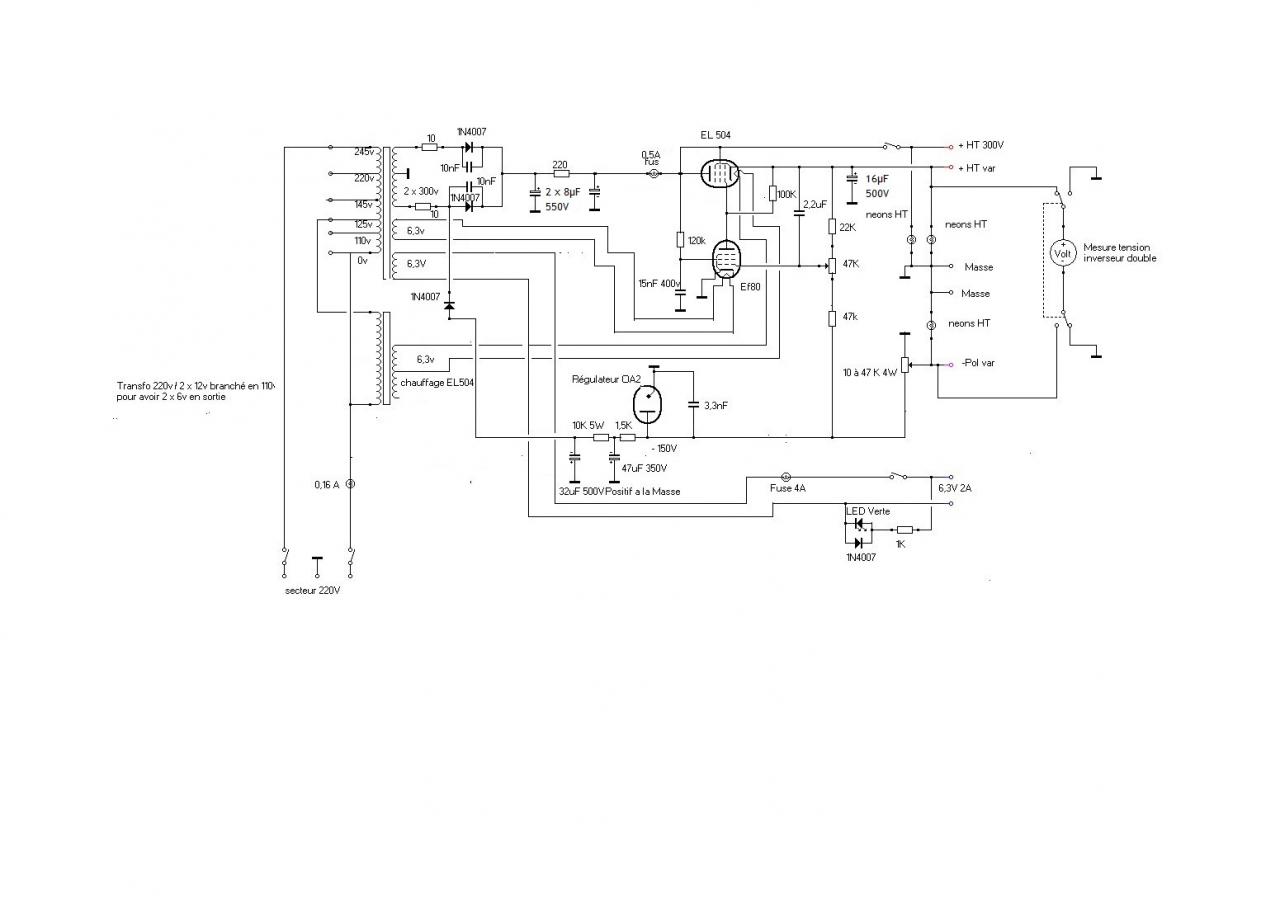

Voici le schéma de l'alimentation dans sa version finale, cliquez sur le schéma pour l'agrandir dans une nouvelle fenêtre:
Voici le schéma de l'alimentation dans sa version finale, cliquez sur le schéma pour l'agrandir dans une nouvelle fenêtre:
Le schéma a été remanié plusieurs fois car le boitier dont je disposais s’est avéré assez compact…
J'utilise comme sur mon alim de postes batteries des fiches bananes de 2mm, j'en ai un stock et ça me permet de faire des cordons qui serviront sur les 2 alimentations.

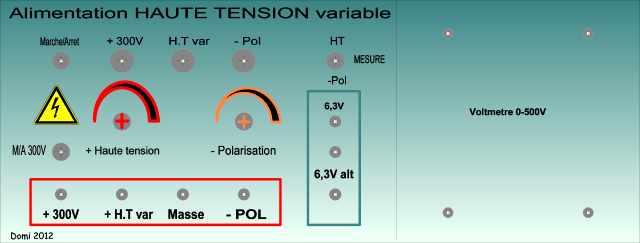

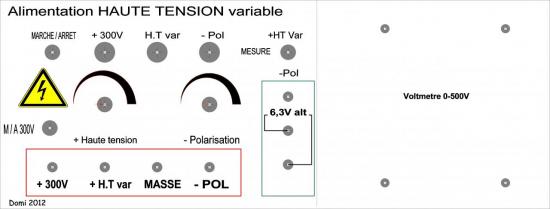

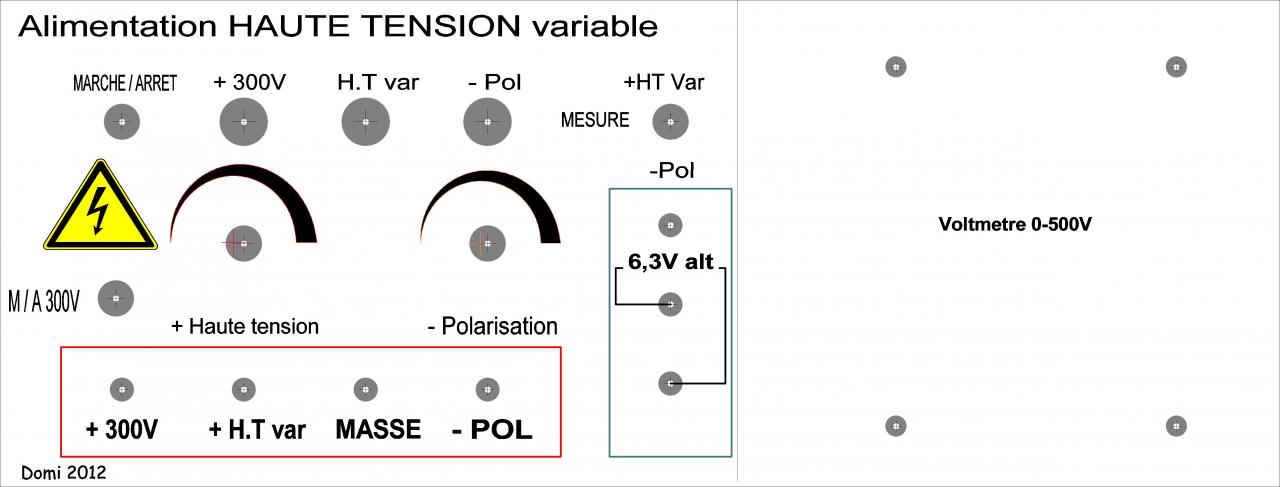

Avec mon logiciel "front designer" j'ai étudié une façade:

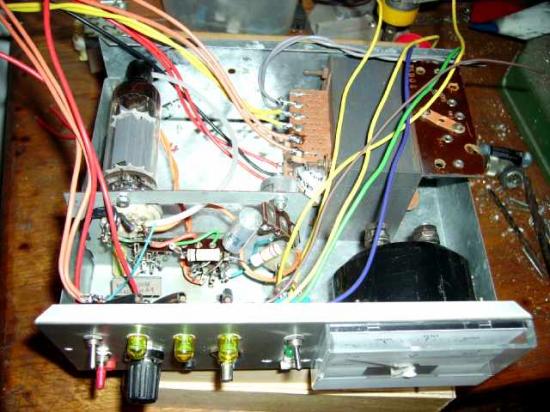

N’ayant pas la possibilité de faire des circuits imprimés tout le câblage est fait sur barrettes à cosses avec les éléments que j’avais.
Le voltmètre est un peu gros mais il passe juste dans le boitier, au moins il est très lisible !
Afin d’éviter tout problème d’isolement filament cathode, (la cathode de la EL 504 est au potentiel de la haute tension et celle de la EF 80 est a la masse) j’ai prévu un second transformateur pour le chauffage individuel de la lampe EL 504 qui s’est retrouvé vissé derrière le boitier. Il s’agit d’un transformateur 220V / 2 x 12V que j’alimente en 125V et je récupère 6,3V sur un des 2 secondaires.
Tout est câblé au plus court sur des barrettes à cosses.j'ai choisi des condensateurs d'un isolement suffisant pour éviter les surprises: 630v mini!
Des voyants néons pour les hautes tensions et un voyant LED pour le 6,3V.(un petit montage spécial me permet de brancher une LED en alternatif).
La prise d'anode de la EL504 est une pince avec cabochon isolant noir récupérée sur une vieille TV et le fil est un morceau de câble coaxial 50ohms débarrassé de son blindage et de sa gaine.

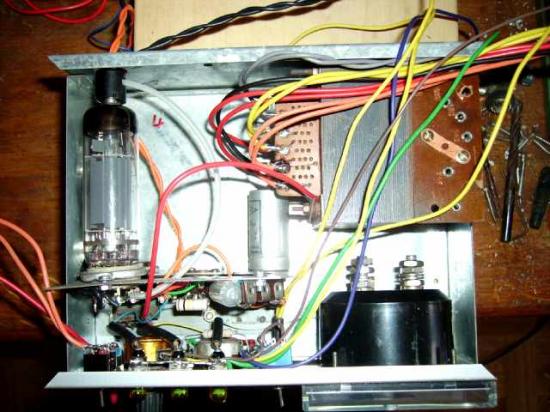

Je commence le cablâge, il faut tout bien repérer ...j'ai rajouté le brochage des tubes a la fin de la description.
Les condensateurs de la partie –polar sont collés dans une boite plastique isolée et fermée entre le voltmètre et le transformateur car ils ont le positif relié a la masse et je voulais éviter tout risque de C/C avec le châssis métallique qui lui est relié au négatif!
Un inverseur double me permet de brancher le voltmètre soit sur le + haute tension variable , soit sur le - polar variable: j'ai utilisé pour cela 2 circuits inverseurs séparés commandés par le même inverseur.
Un inverseur double me permet de brancher le voltmètre soit sur le + haute tension variable , soit sur le - polar variable: j'ai utilisé pour cela 2 circuits inverseurs séparés commandés par le même inverseur.
Une sortie haute tension (commutable avec un petit inter et visualisée par un voyant néon) avant régulation est également prévue en façade. (env. 350V à vide).
Le câblage a été fait avec des fils de couleur récupéré sur des alim de PC. cela limite les erreurs surtout avec des hautes tensions.

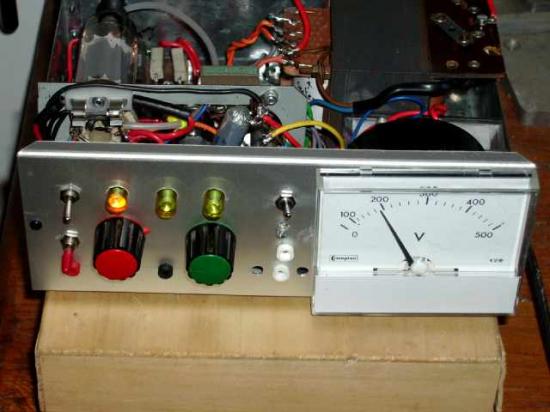

Premiers tests : 6,3V OK
-150V OK: il est rès important que le -150V soit stable car il sert de tension de référence à l'alimentation!
Je branche la haute tension sur l’EL 504, fusible de 0,25AT: rien ne saute, et....
Variation de 80 à 310V sur la haute tension et de 0 à -145V sur la polar...Ca marche!
Test de débit à 50mA OK…à 80ma OK…
Je ne suis pas allé plus loin dans les tests pour l'instant.
Il reste à finir la façade …et la mise en coffret car il va falloir découper la tôle du couvercle et y mettre une grille car ça chauffe pas mal !
Cette alimentation va me rendre de grands services pour le dépannage , mais d'autres applications sont possibles :
Test et reformage des condensateurs haute tension par exemple...
Cet après-midi j'ai attaqué la réalisation de la façade...!
Tout d'abord je refais une maquette avec le logiciel: "Front Designer" car je viens de me rendre compte que ma cartouche couleur est vide, alors tant pis ce sera du noir & blanc et je ferais l'impression sur l'imprimante laser:
J'imprime la maquette sur un carton (attention a bien respecter l'échelle), Je rajoute quelques traits de couleur au crayon feutre, le carton de fond étant lui-même couleur "écru"...
Je plastifie le carton et je découpe les ouvertures avec un cutter.

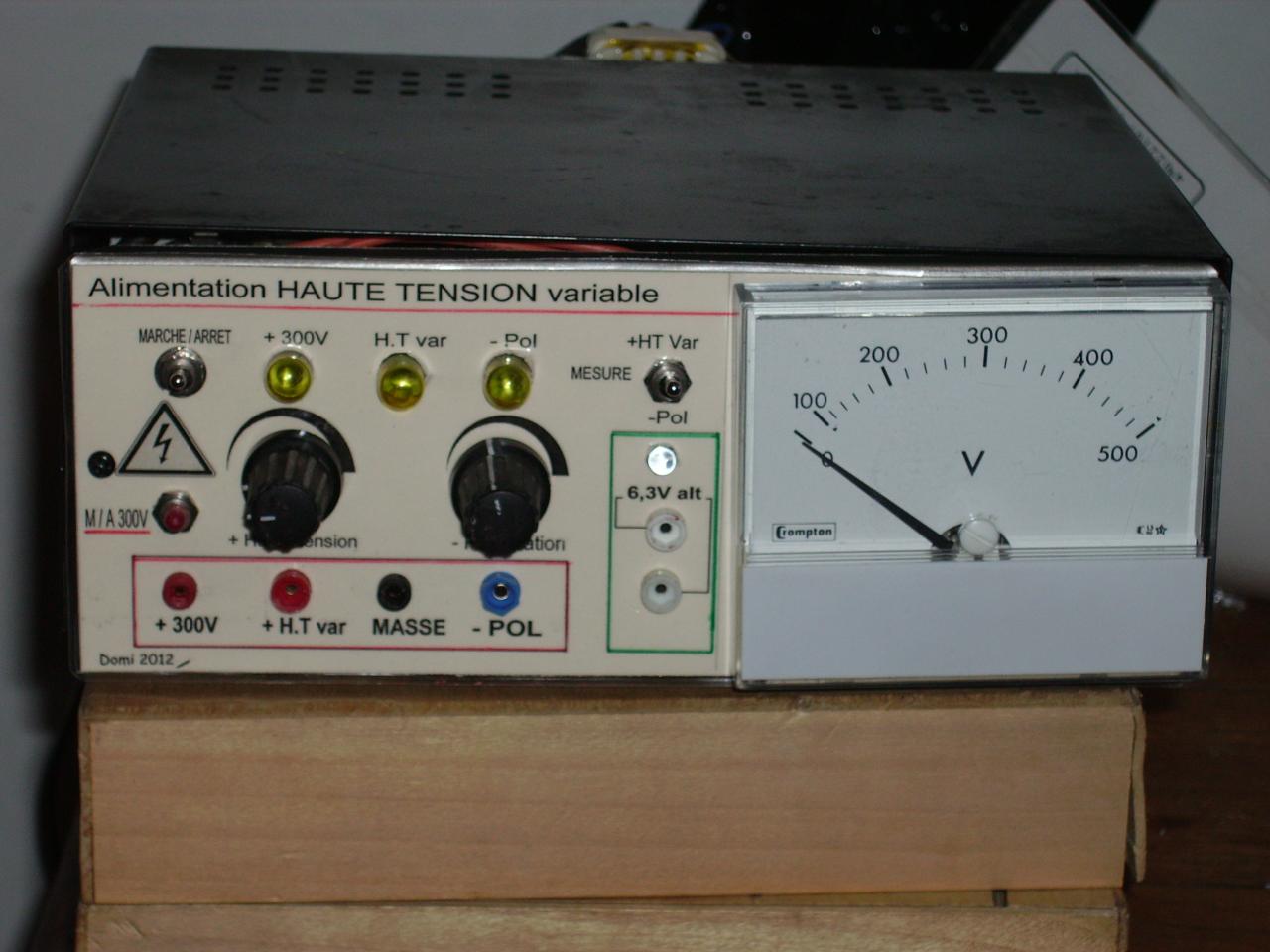

Le résultat:
Cette alimentation va me rendre de grands services pour le dépannage , mais d'autres applications sont possibles :
Test et reformage des condensateurs haute tension par exemple...
Cet après-midi j'ai attaqué la réalisation de la façade...!
Tout d'abord je refais une maquette avec le logiciel: "Front Designer" car je viens de me rendre compte que ma cartouche couleur est vide, alors tant pis ce sera du noir & blanc et je ferais l'impression sur l'imprimante laser:
La facade "prete à imprimer" se trouve dans la rubrique "Téléchargements" du site!
J'imprime la maquette sur un carton (attention a bien respecter l'échelle), Je rajoute quelques traits de couleur au crayon feutre, le carton de fond étant lui-même couleur "écru"...
Je plastifie le carton et je découpe les ouvertures avec un cutter.

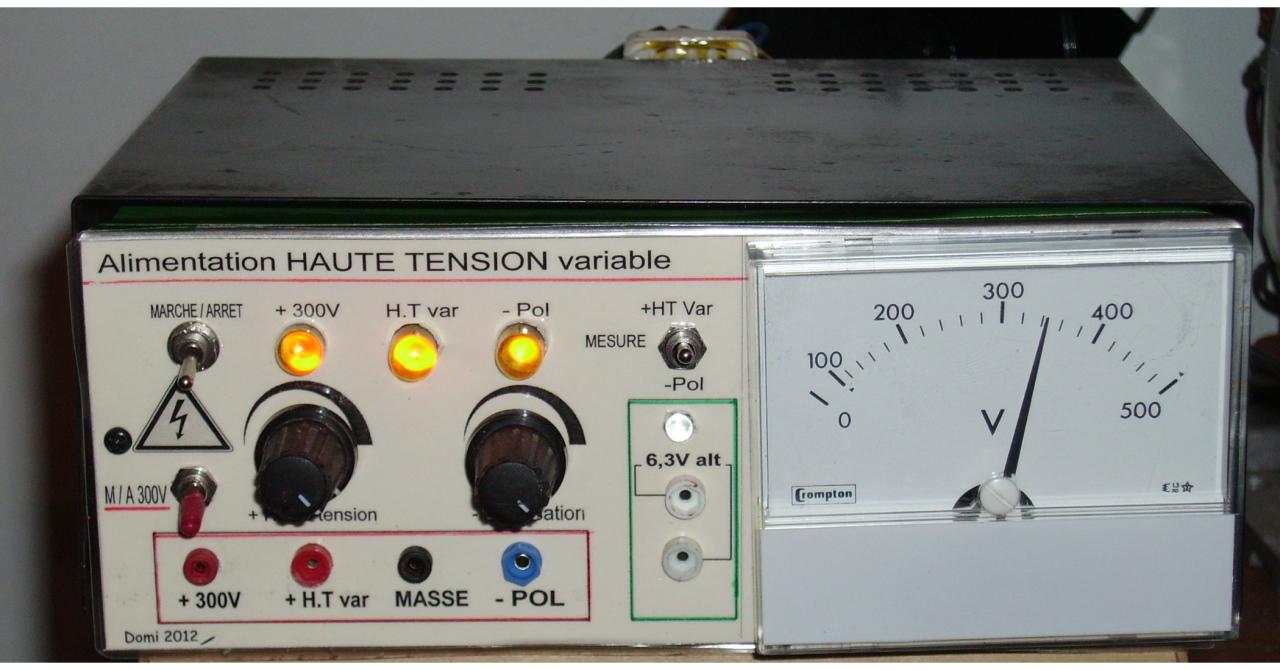

Le résultat:
Oui je sais ce n'est pas parfait !
Mais pour une réalisation perso construite sur le coin de mon bureau je ne suis pas trop mécontent...
j'en ai profité pour mettre des boutons plus petits car avec les autres on voyait plus les inscriptions.

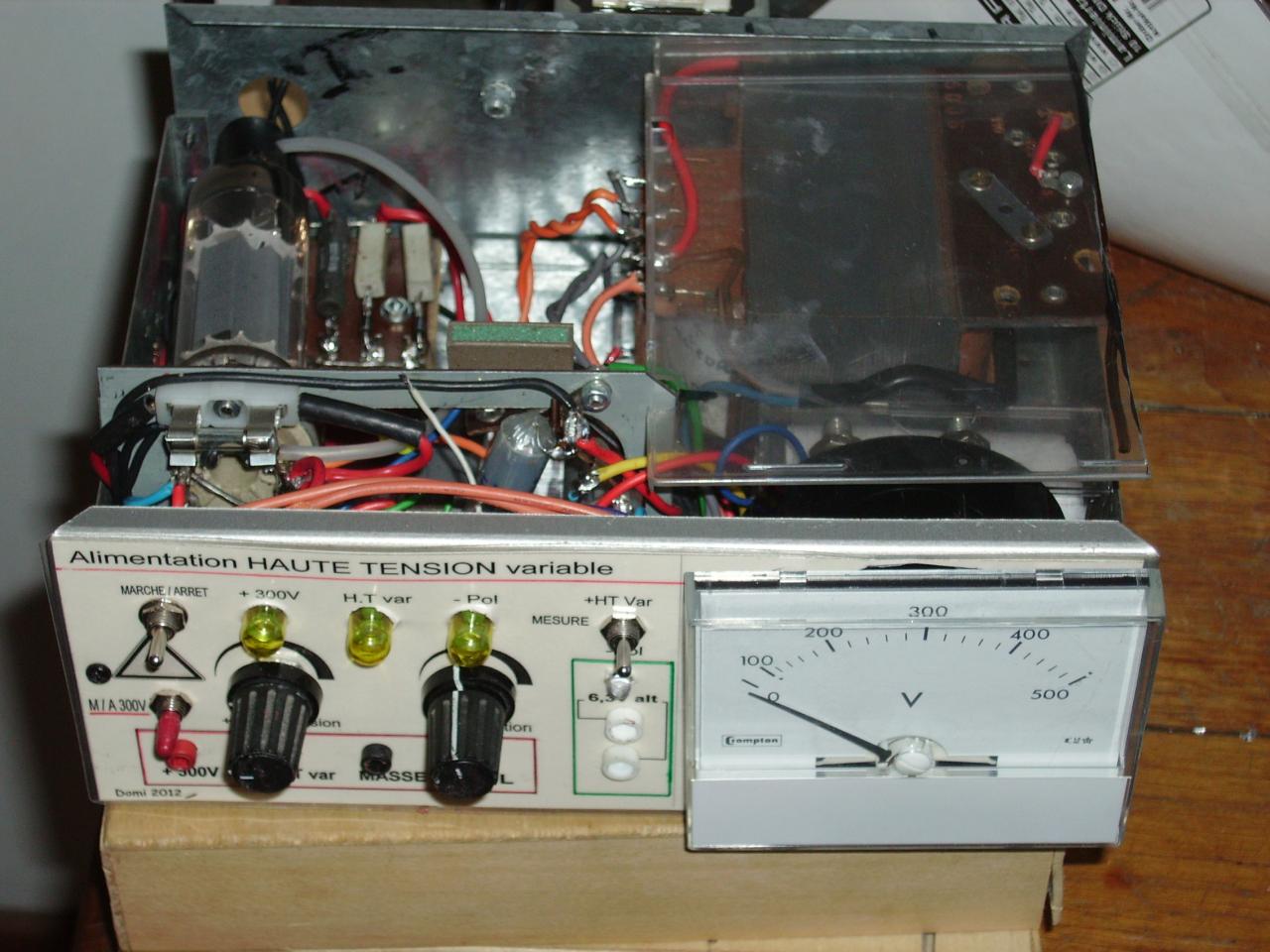

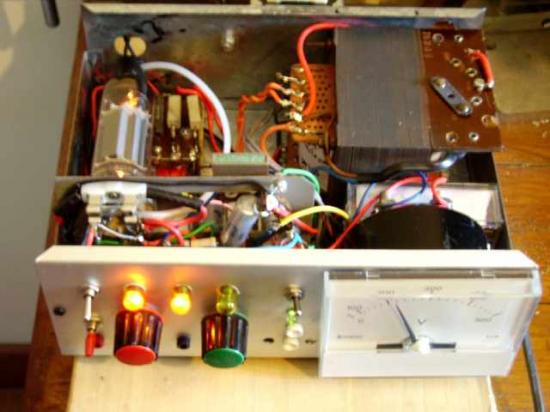

Une photo de l'intérieur:
On voit le fusible HT au niveau du culot de la EL504: il est très accessible...
Il ne reste pas beaucoup de place, j'ai isolé la partie transformateur avec un morceau de plastique ,.(couvercle de CD) afin de ne pas faire de court-circuit avec le capot métallique, et un deuxième morceau d'isolant va couvrir l'espace entre le châssis vertical et la façade.
il faut que je trouve aussi une place pour le fusible du 6,3V alternatif...
Je vais maintenant percer des trous dans le couvercle car la lampe de puissance (EL504) chauffe...
Ensuite je referais quelques tests de débit et une "mise en chauffe" sur une journée entière!

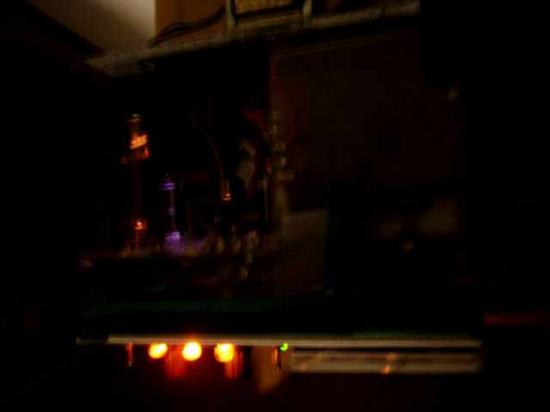

Sur la photo prise dans le noir ci-dessus on voit bien les filaments des tubes et l’amorçage violet du tube à gaz 0A2.
J'ai remarqué quelques instabilités dans la régulation dues au fait que la lampe régulatrice 0A2 avait du mal à rester amorcée; j'ai donc diminué la résistance série à 4,7K et c'est OK : elle s'allume franchement à tous les coups et j'ai bien -152v sur la cathode du tube.
Après quelques retouches dans les valeurs de résistances la variation de tension atteint désormais:
80 à 340Volts sur la partie haute tension
0 à -152Volts sur la partie polarisation.
Sur la sortie directe j'atteins 350Volts..
A 80mA de débit la tension reste stable: elle baisse de 0,5V la régulation est efficace..
Faut pas y mettre les doigts!...
J'ai remarqué quelques instabilités dans la régulation dues au fait que la lampe régulatrice 0A2 avait du mal à rester amorcée; j'ai donc diminué la résistance série à 4,7K et c'est OK : elle s'allume franchement à tous les coups et j'ai bien -152v sur la cathode du tube.
Après quelques retouches dans les valeurs de résistances la variation de tension atteint désormais:
80 à 340Volts sur la partie haute tension
0 à -152Volts sur la partie polarisation.
Sur la sortie directe j'atteins 350Volts..
A 80mA de débit la tension reste stable: elle baisse de 0,5V la régulation est efficace..
Faut pas y mettre les doigts!...
Il y a bien longtemps mon prof d'électronique nous disait: "On mesure toujours la haute tension avec une main dans la poche!"
Un montage à lampes en 2012 ça parait un peu surréaliste, mais avec peu de composants (80% de récup) je suis arrivé au but fixé!...
Un montage à lampes en 2012 ça parait un peu surréaliste, mais avec peu de composants (80% de récup) je suis arrivé au but fixé!...
Il n'y a rien de critique dans les valeurs et le montage de cette alimentation est à la portée de tous ceux qui ont on peu l'habitude des montages à lampes.

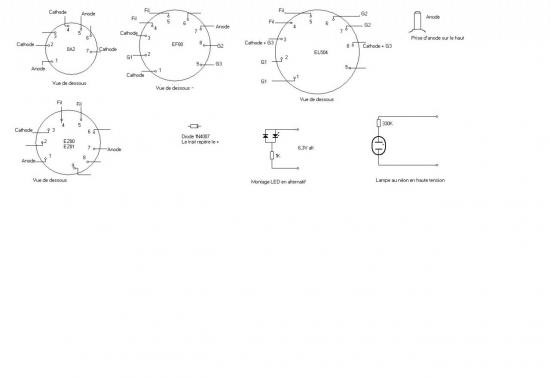

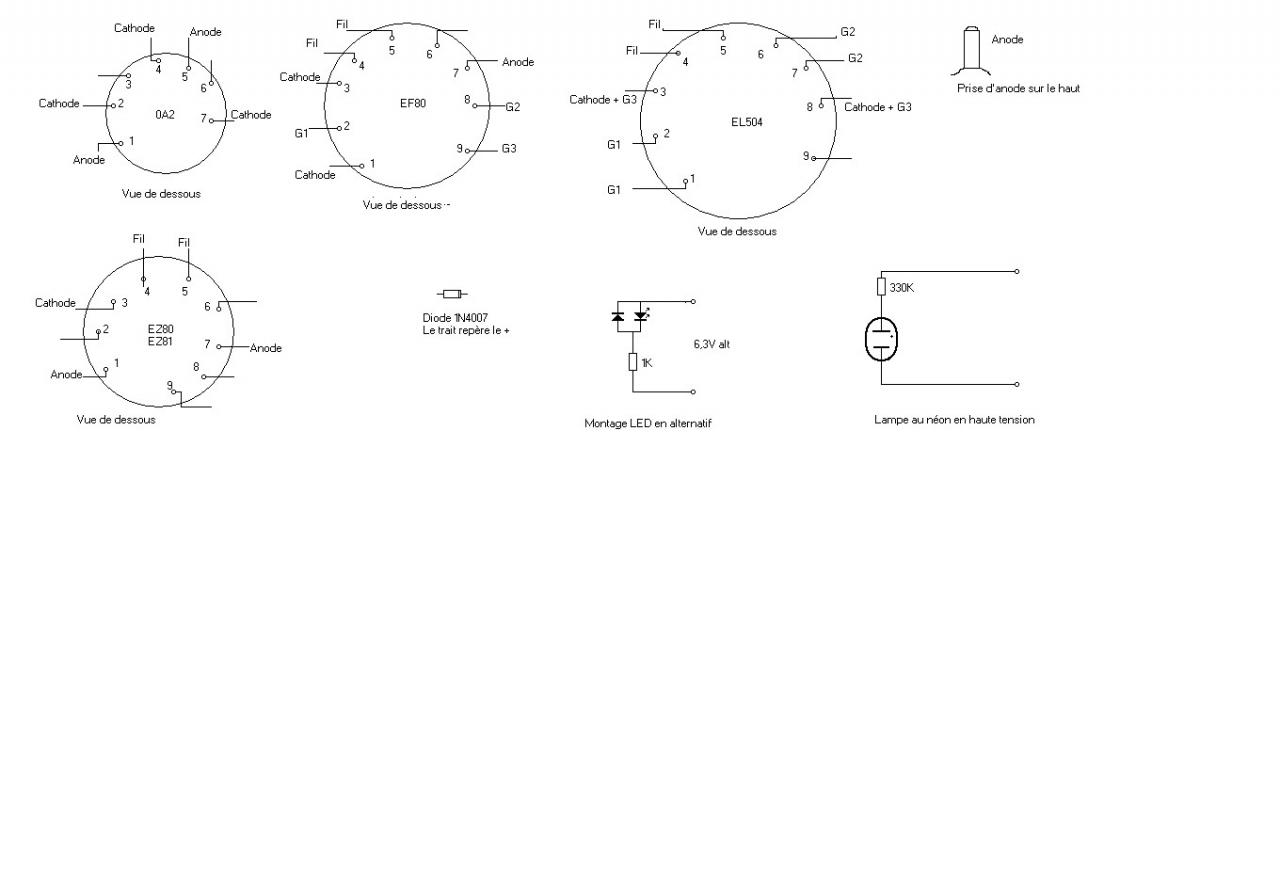

Enfin voici le brochage des tubes et des voyants utilisés, j'ai mis aussi celui de la valve EZ81 si vous voulez faire une version "tout tubes", il faudra aussi une EZ80 ou EZ81 pour la polar négative...(Click pour agrandir)
les néons sont des lampes de tableau prévues au départ pour 220V , la résistance série que j'ai rajoutée varie entre 100 et 330k afin de ne pas les détériorer.ils sont carrément "collés" sur la façade avec une colle "genre fixer sans percer", ils n'ont pas de polarité alors ça ne pose pas de pb.
Dernière chose:
les néons sont des lampes de tableau prévues au départ pour 220V , la résistance série que j'ai rajoutée varie entre 100 et 330k afin de ne pas les détériorer.ils sont carrément "collés" sur la façade avec une colle "genre fixer sans percer", ils n'ont pas de polarité alors ça ne pose pas de pb.
Dernière chose:
Les hautes tensions c'est dangereux aussi toujours prendre le maximum de précautions lors des mesures: les gros voyants néons et le symbole sur la façade sont là pour le rappeler !
Une petite video du fonctionnement:
Une petite video du fonctionnement:On remarquera que la variation est pas très linéaire mais ce n'est pas gênant...On se cale à la tension désirée et la régulation fait le reste.
Le voyant néon central s'allume a partir de 200V , celui du "-polar" a été branché avant le potentiomètre et celui du +300v direct est branché directement sur la Ht...commandé par l'inter en façade.
Le voltmètre n'est pas très précis lors de la mesure de la polar négative, mais il aurait fallu créer un second calibre de mesure et c'était assez aléatoire de le démonter car le boitier est collé!

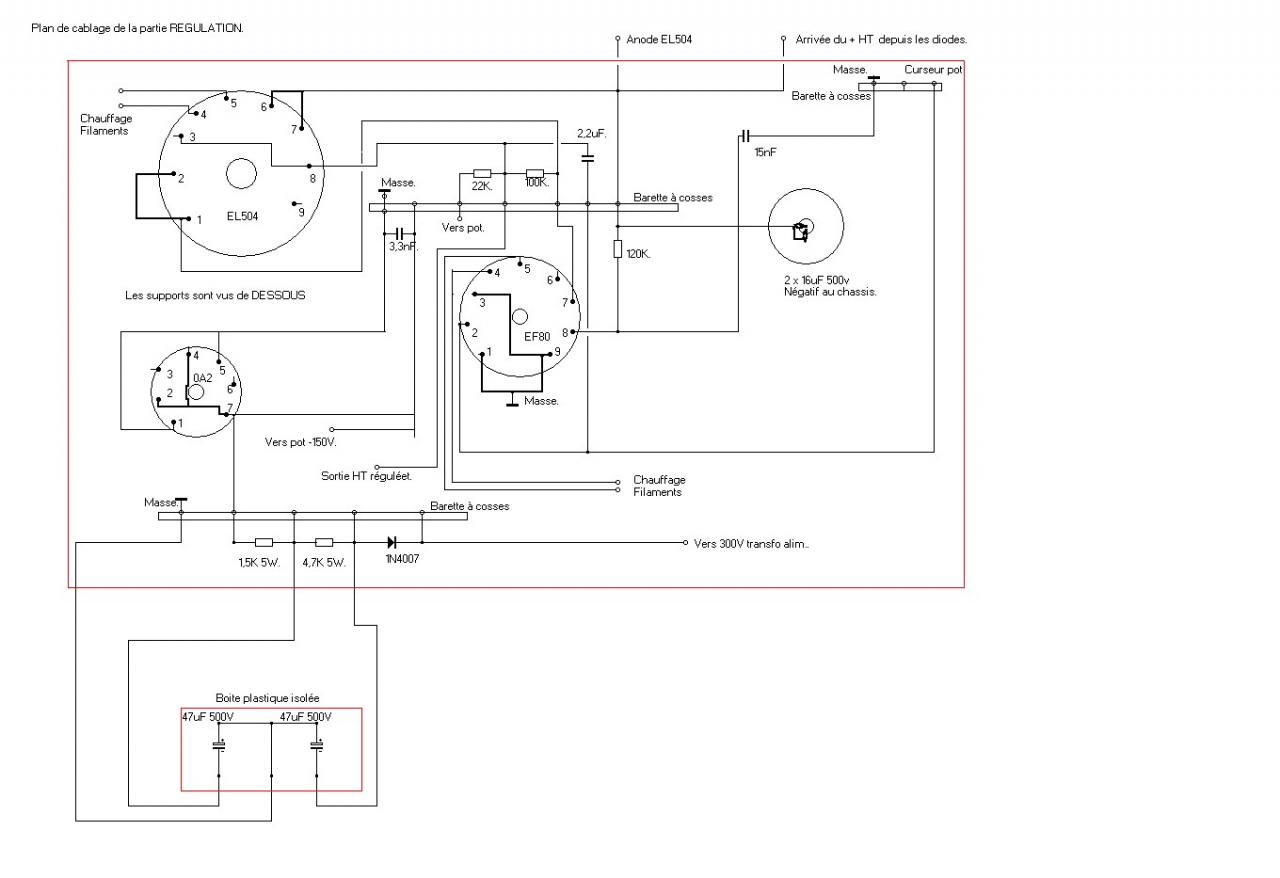

Pour ceux qui sont intéressés par cette réalisation voici le plan de cablâge de la partie régulation, c'est à dire le petit châssis métallique qui est fixé perpendiculairement au boitier...(click pour agrandir)
Le boitier en bas est celui des 2 condensateurs du -150V ils sont isolé du reste car je les ai mis dans une boite en plastique bien fermée, et reliés par 3 fils au reste du montage..!
Je n'ai pas fait de plan de cablâge de la face avant ni de la plaquette avec les diodes de redressement...mais il y a rien de compliqué .
cette alim fonctionne parfaitement!...J'attends vos réalisations!
