LAMPEMETRE EURELEC V1.2

J'ai un peu hésité avant de rédiger un article sur cet appareil, car les avis sont très partagés à son sujet !

François m'en ayant cédé un, il y a quelques mois, j'ai donc voulu savoir ce qu'il était possible de faire avec…

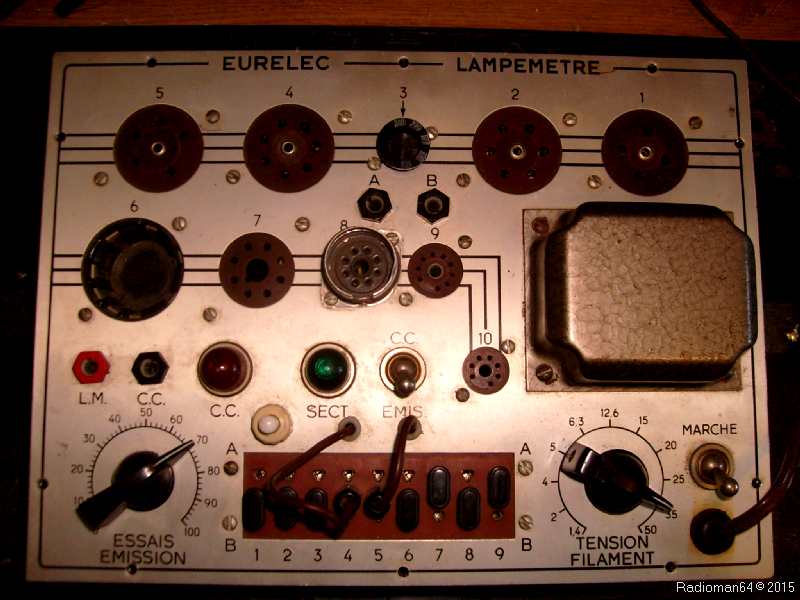

S7300293Voilà une photo de l'appareil, il est monté dans un boitier en tôle laquée noire !

S7300298

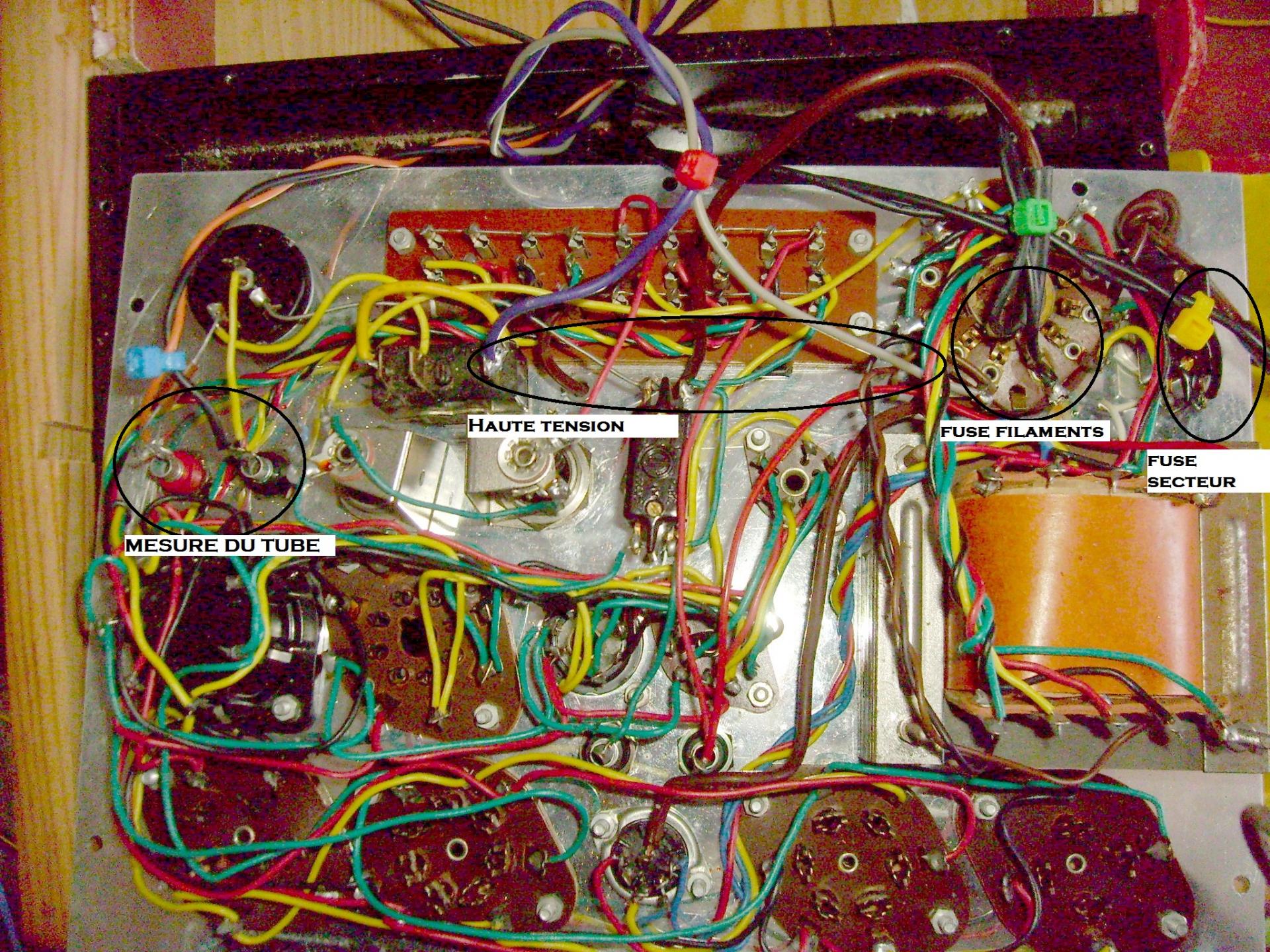

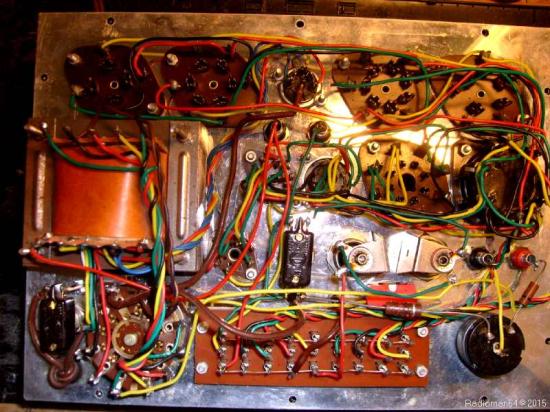

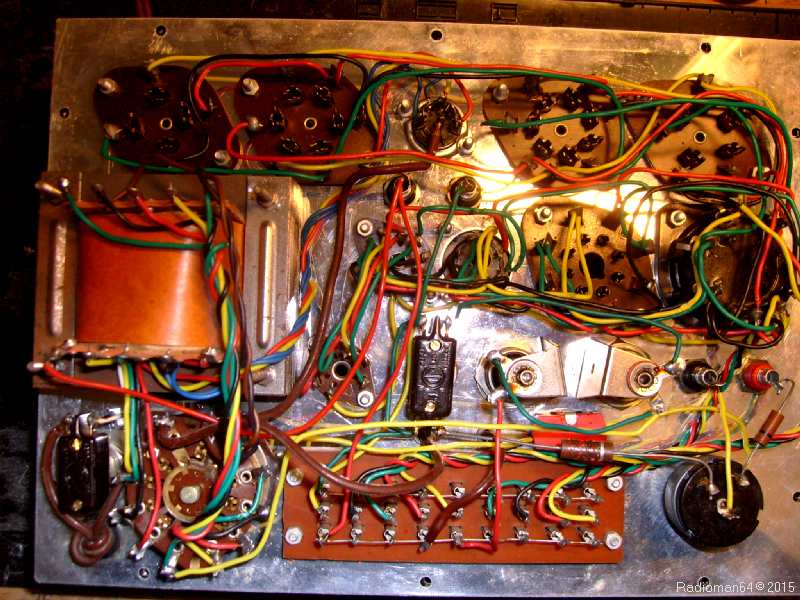

Une vue de l'appareil : coté câblage !

EURELEC appelle cela un "LAMPEMETRE" ...

Il y en a eu par la suite une seconde version qui se démarque par l'utilisation de commutateurs à curseur plus pratiques d'utilisation :

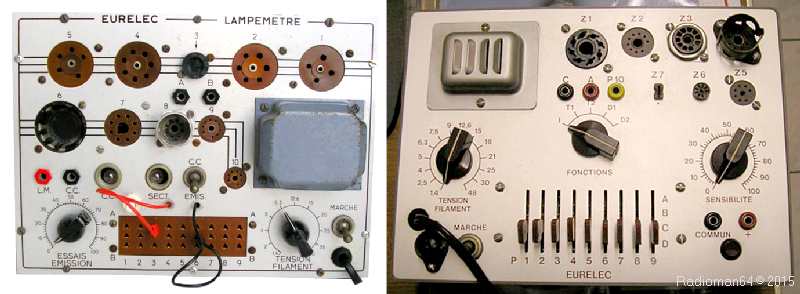

Eurelec v1 v2

Par contre, le second modèle n'a que des supports "récents" mais le principe de la mesure est le même !

Ces appareils sont des "TESTEURS DE TUBES" car la seule vraie mesure qu'ils permettent c'est :

"MAUVAIS---MOYEN---BON"

On va pouvoir aussi vérifier le filament et d'éventuels courts-circuits internes...

Tout cela est basique, mais souvent très suffisant pour l'utilisation que nous faisons des tubes !

Cet appareil était proposé en "kit" dans le cours "EURELEC" radio-tsf de 1961, et les fascicules de montage avec schéma issus de ce cours ainsi que sa notice d'utilisation avec listings des tubes sont à disposition ici :

==>  NOTICE LAMPEMETRE  <==

Merci à Michel Marignan (du site EURELEC.NET) pour m'avoir autorisé à publier cette documentation !

Mais revenons à notre testeur :

La première chose à remarquer c'est l'absence d'appareil de mesure !

Il y a bien deux voyants, mais l'un, c'est la mise en route et le second le test de court-circuit..

En réalité (et je suppose dans un but d'économie) il fonctionne avec le contrôleur universel à aiguille qui est fourni dans ce même cours.LampA ce sujet, dans le cas de la version 2.0, le contrôleur est différent :

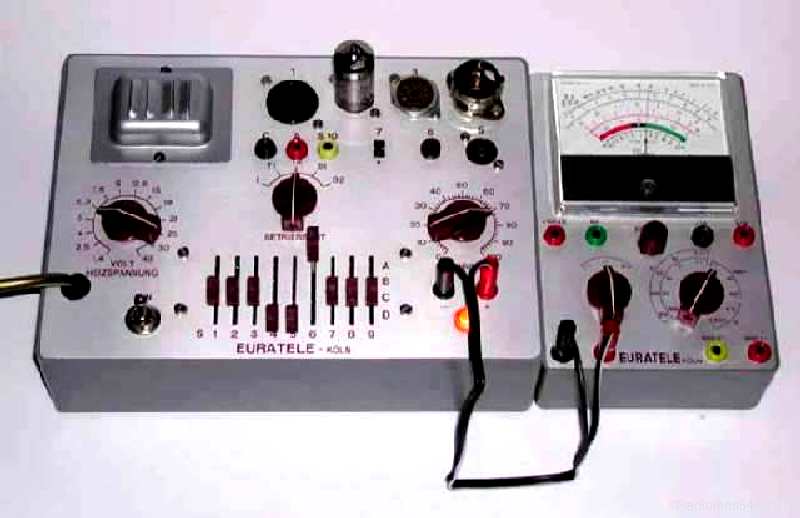

Exterieur v 2

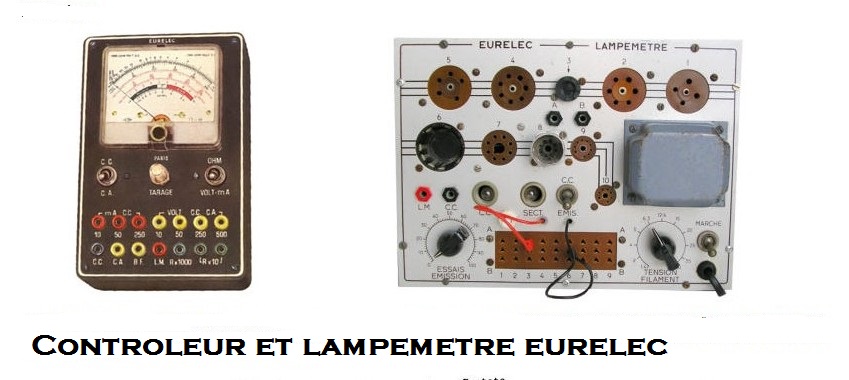

Il va donc falloir trouver le contrôleur du bon modèle qui correspond au lampemètre ou imaginer une solution de remplacement : c'est ce que j'ai fait !

Autre remarque importante :

L'appareil n'a aucune protection, pas le moindre fusible, il y a alors un risque en cas de fausse manœuvre de l'endommager ou bien de détruire le tube en test…

La notice d'emploi est toutefois très détaillée et elle comporte un listing des tubes les plus courants classés par catégorie !

Pour pouvoir utiliser cet appareil commodément et sans avoir des fils dans tous les sens, j'ai prévu de le monter dans un coffret en bois !S7300310 2 Voilà la caisse en question : il y a la place d'intégrer le galvanomètre et sur le côté, je vais prévoir… Du rangement avec deux bacs en plastique comme on va le voir par la suite...

La notice sera imprimée puis reliée dans un classeur et fixée dans le couvercle.

Le galvanomètre :

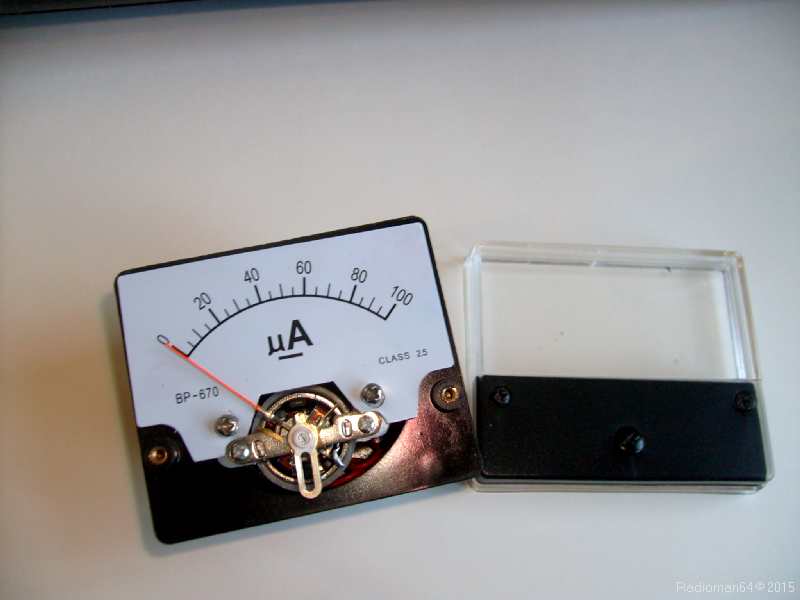

Disponible chez tous les vendeurs de pièces d'électronique : c'est un 100 µA fond d'échelle modèle standard :

Une précision, il est prévu pour fonctionner avec du courant continu, mais ici c'est bien le cas, car le tube en test est monté en diode !

Il est disponible chez "GOTRONIC" pour environ 13 €.

Clique ici ⇒ Le galvanomètre

La première étape a été de refaire une graduation :

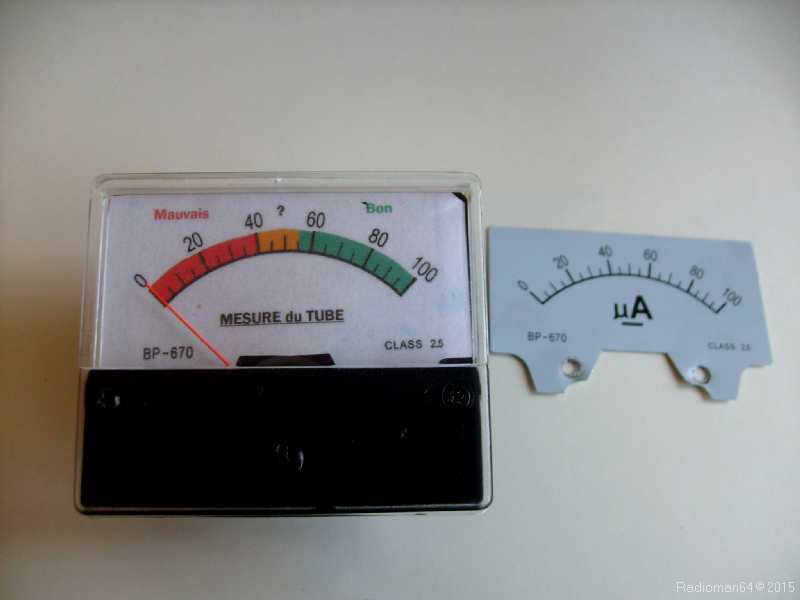

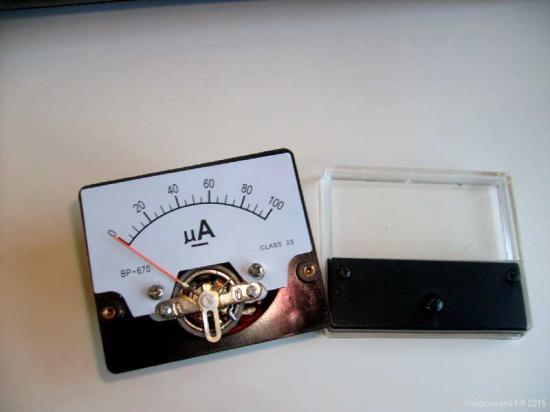

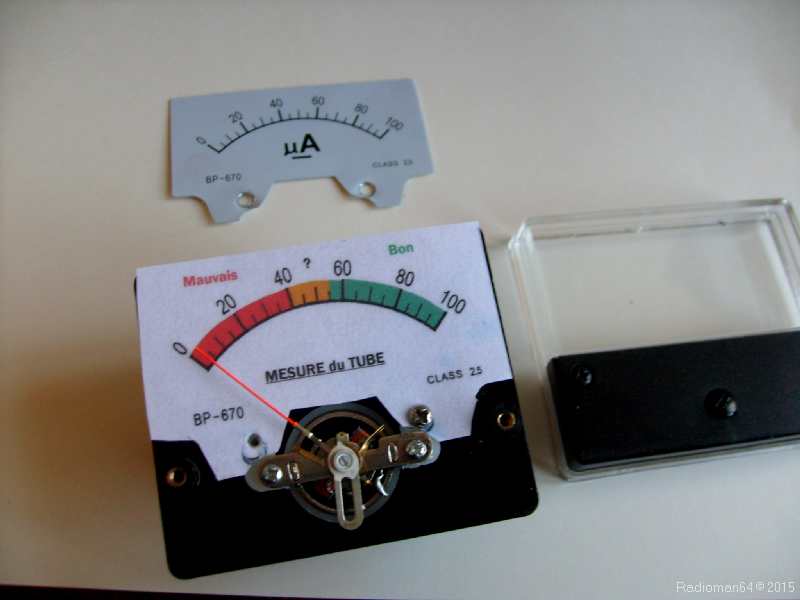

S7300283 1S7300285Imprimé sur du papier photo et découpé à la dimension, le nouveau cadran a pris la place de l'ancien :

Il est conseillé de le plastifier et de le coller pour éviter qu'il ne se gondole :

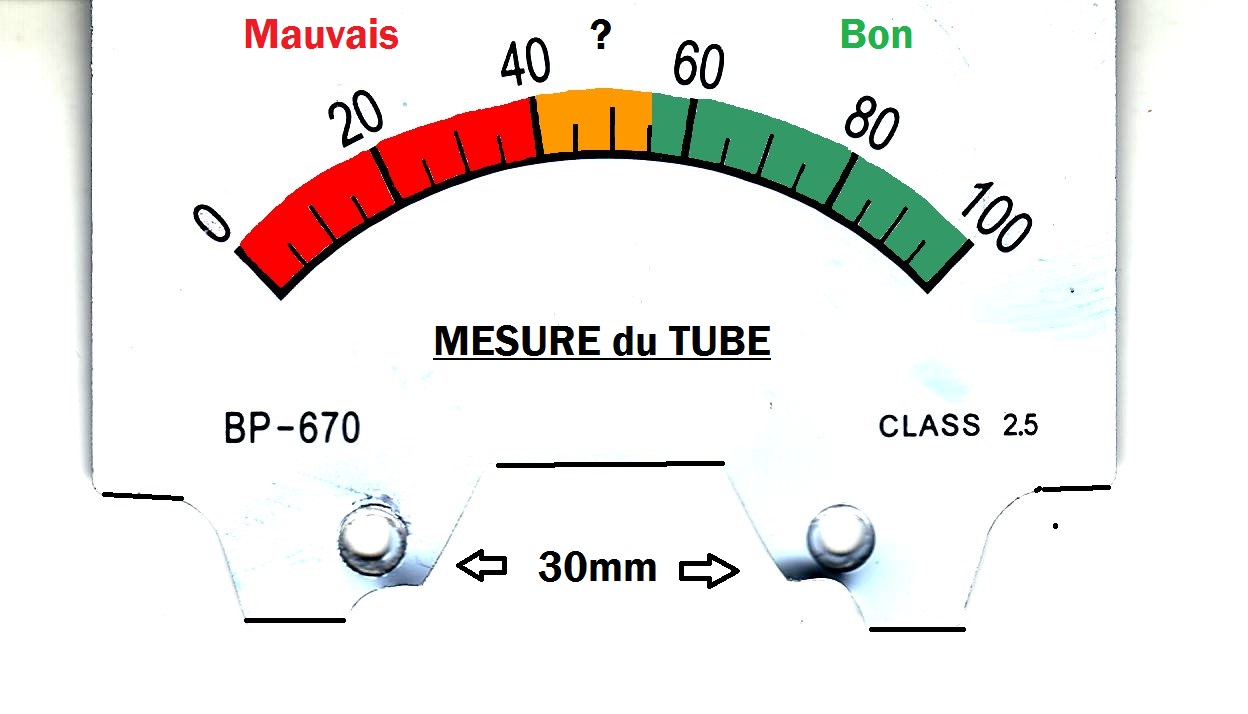

Cadran couleursAttention, au moment de l'impression, bien respecter l'écartement de 30 mm entre les deux trous de fixation !

S7300290 1

Mon galva fait 100 µA, mais le contrôleur d'origine se branche sur un calibre de 1 mA…

J'ai donc calculé un "shunt" pour un calibre de 1 mA et une résistance interne de 1860 Ω (voir l'article "Les galvanomètres" sur le site).

J'ai fait un premier essai avec un tube neuf :

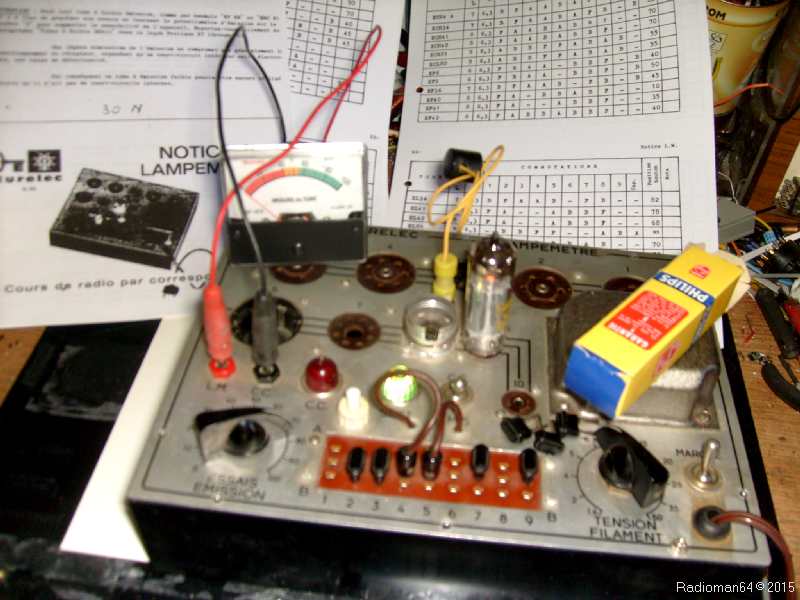

S7300198 1

J'ai plusieurs problèmes !...

Tout d'abord, la déviation (pour les paramètres indiqués dans la notice) ne va pas loin :  à peine 10% !

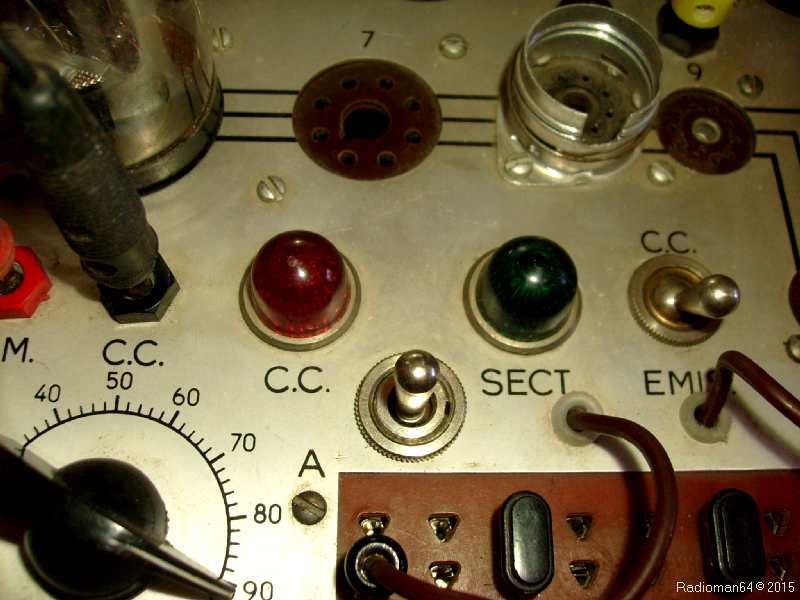

Ensuite le bouton blanc qui sert à établir le contact est plein de faux contacts !

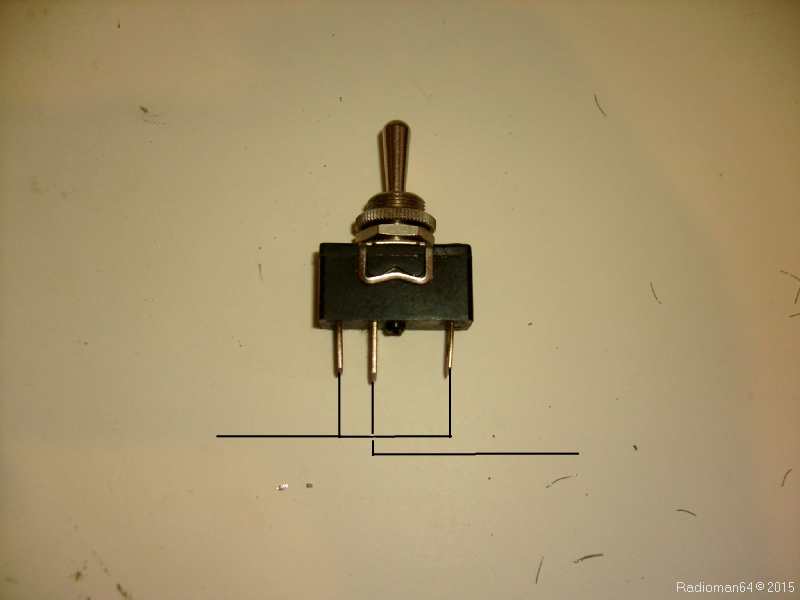

Pour le bouton, on le change et c'est bon:S7300208J'en ai mis un avec retour au centre avec un ressort qui est de bien meilleure qualité… Et je l'ai câblé pour que le contact se fasse aussi bien à droite qu'à gauche !

S7300223

Pour le Galva ...C'est plus compliqué!

Mon galvanomètre est très différent de celui d'origine ... Alors voilà comment j'ai fait:

J'ai pris une dizaine de tubes neufs, puis j'ai monté à la place du shunt une résistance variable de 2,2 kΩ (curseur au centre)

J'ai testé mon premier tube (neuf) en mettant le potentiomètre de gauche (du lampemètre) sur la graduation indiquée par Eurelec dans le listing.

Ensuite avec la résistance variable (derrière le galva)  j'ai amené l'aiguille sur 80 %.

S7300226J'ai testé tous les autres tubes (neufs) et par retouches successives j'ai finalement un point où j'ai tous mes tubes (neufs) qui me donnent un débit compris entre 80 et 100 %....

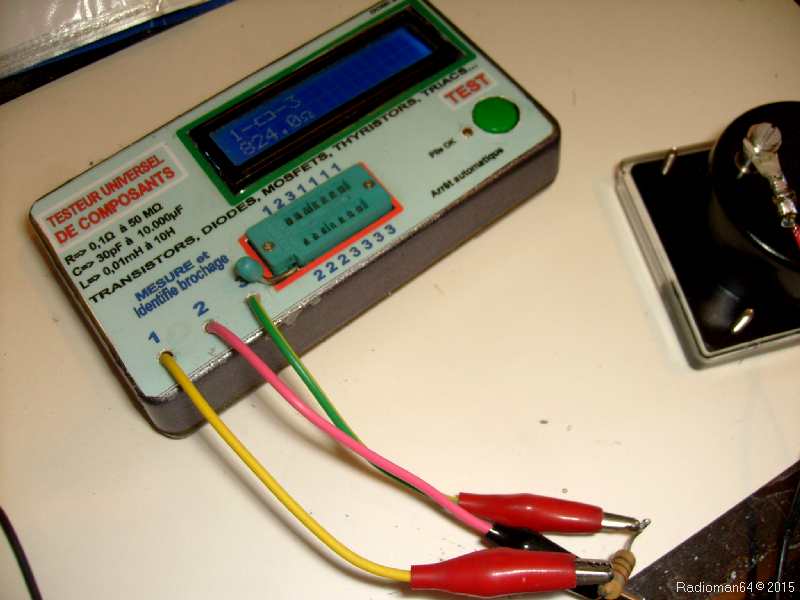

J'ai dessoudé et mesuré la résistance variable (dans mon cas elle est de 824 ohms) et je l'ai remplacée par une résistance fixe :

j'ai choisi dans un lot de 820 ohms celle qui ferait 824 ohms et… Banco !... j'en ai trouvé une !

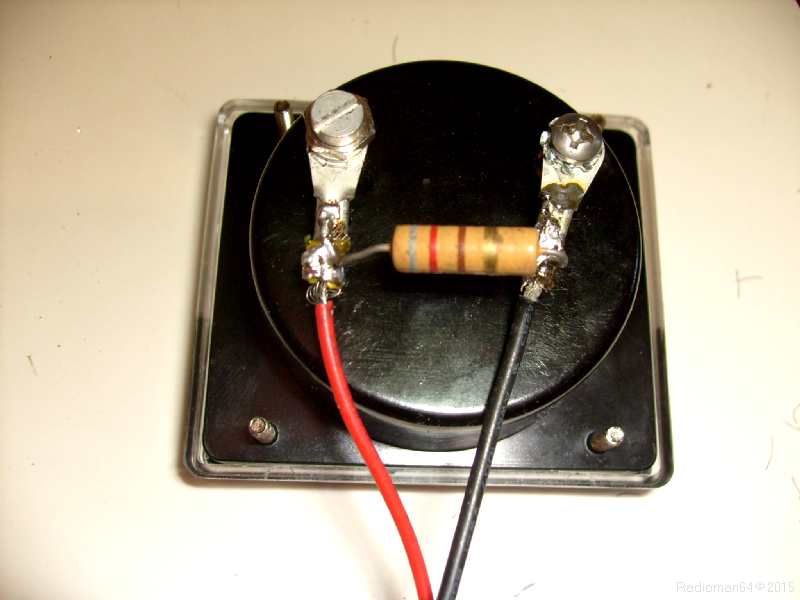

S7300225 1

Cette méthode empirique donne finalement d'assez bons résultats !

Mais il existe une approche "plus mathématique" qui va permettre d'adapter dans les meilleures conditions possibles un galvanomètre à ce lampemètre:

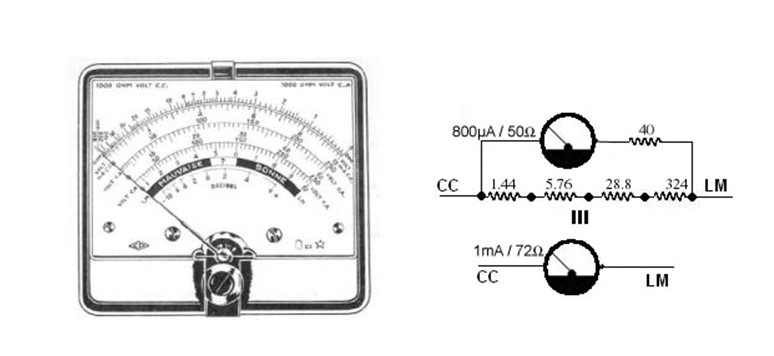

Le galvanomètre utilisé par "EURELEC" présente une sensibilité de 1 mA et une résistance interne de 72 ohms :

Galva

(Image du site "les Carnets de la TSF)

Mon galvanomètre, lui, a une sensibilité de 100 µA et une résistance interne mesurée de 1860 Ω… On est loin du compte !

Il faut donc rajouter un shunt en parallèle qui va apporter une correction à la mesure :

Ces calculs ont été mis en équation par Jean-Claude Jardine qui en a fait un tableau sous EXCEL:

À télécharger ici=>   Correction maeurelecCorrection maeurelec (25 Ko)

Ce tableau va nous indiquer le nombre de graduations d'écart du potentiomètre (donc à corriger) en fonction :

1- de la sensibilité du galvanomètre

2- de sa résistance interne

3- de la valeur du shunt en parallèle !

Tout cela par rapport à la valeur indiquée par Eurelec dans le listing des tubes.

Dans les trois cases vertes on peut changer les valeurs numériques pour adapter ainsi le calcul à son propre Galva...

On pourra aussi vérifier qu'avec un galva de 1000µA( 1mA), Rg=72ohms, pas de shunt (entrez une valeur tres élevée) la courbe est rectiligne et passe par zéro!

Pour ma part avec un galva de 100 µA, Rg= 1860 Ω la résistance idéale serait de 560 Ω…

Mais la valeur de 820 Ω déterminée de manière empirique n'est pas si mauvaise, car dans la partie qui nous intéresse l'écart varie entre 2 et 3 graduations !

Voilà pour les calculs, à chacun d'adapter au mieux le galvanomètre qu'il a en sa possession, et encore un grand merci à Jean-Claude Jardine qui s'est penché avec efficacité sur ce problème d'adaptation pas évident !

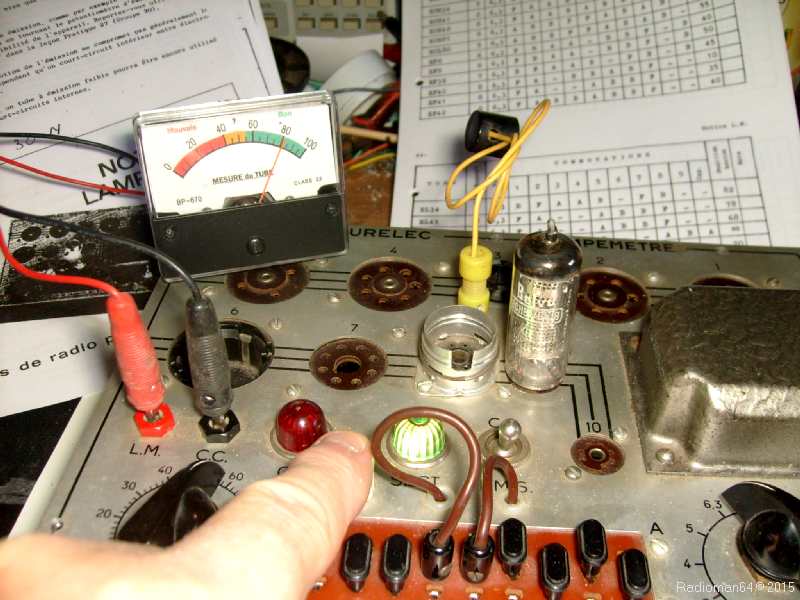

 test d'une ECH81 neuve !S7300203

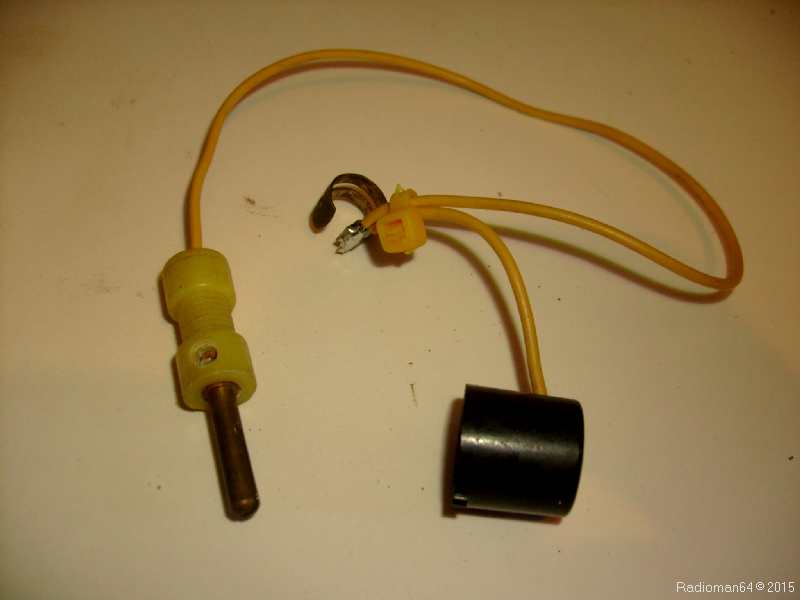

J'ai ensuite fabriqué un petit cordon avec 2 clips et une fiche banane pour les contacts de grille ou d'anode sur le haut de certains tubes : S7300218

Quelles "améliorations" peut-on encore apporter à cet appareil???

J'ai lu tous les articles concernant cet appareil sur tous les sites et forums et voila les modifications que je propose :

Le galva: OK, c'est vu !

La sécurité : j'ai donc prévu 3 fusibles :

Un dans l'arrivée secteur (0,5 A)

Un dans le circuit filament (3,15 A)

Un dans le circuit haute tension (0,1 A)

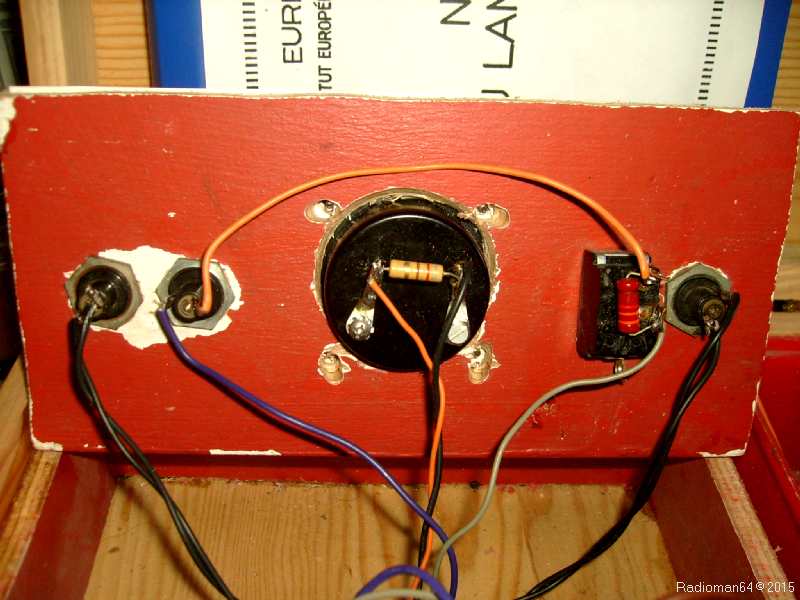

Ces fusibles seront sur la plaque additionnelle à côté du galvanomètre.

J'ai remplacé le voyant secteur par une diode LED qui ne consomme que 30mA au lieu des 300mA de l'ampoule cadran : ca ne chauffe plus du tout et j'économise le transfo !

J'ai également prévu une commutation "haute tension réduite" pour l'essai des tubes batterie qui sont assez fragiles !

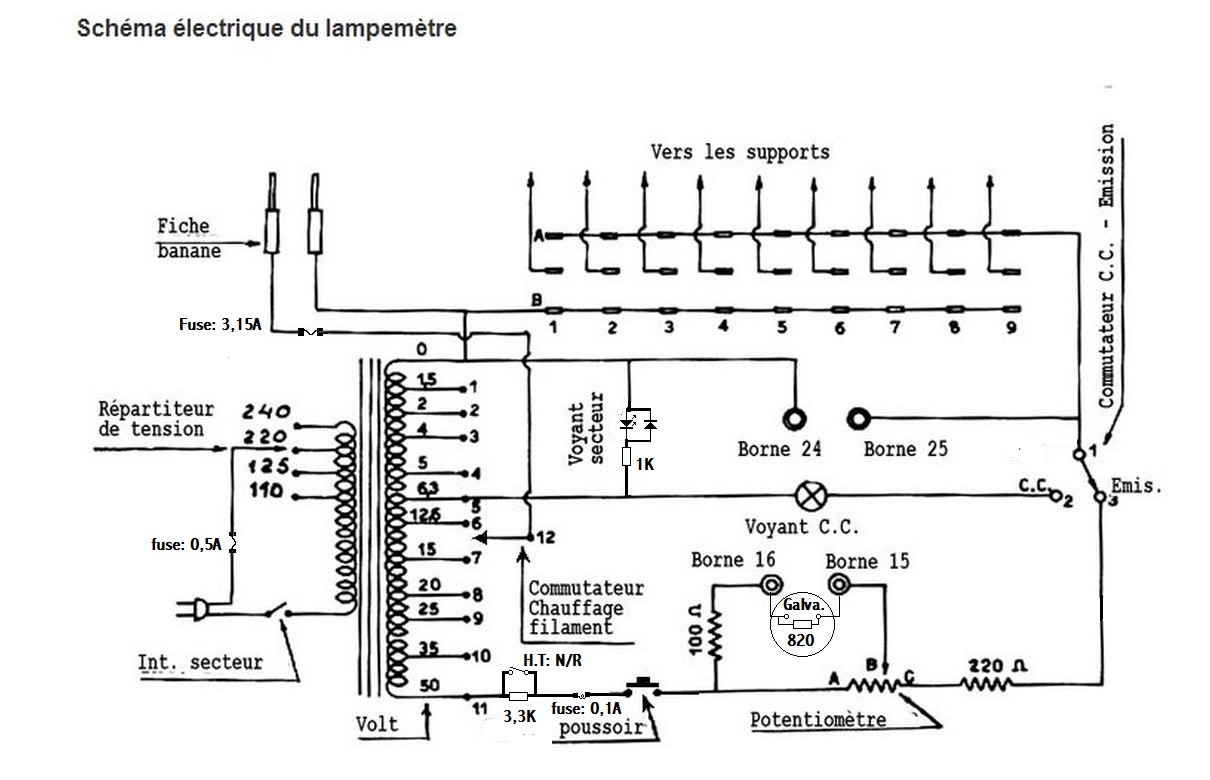

Voici le schéma du lampemètre "modifié" : Lamp mod

Clic pour agrandir !

Il me reste à monter tout cela dans ma caisse :

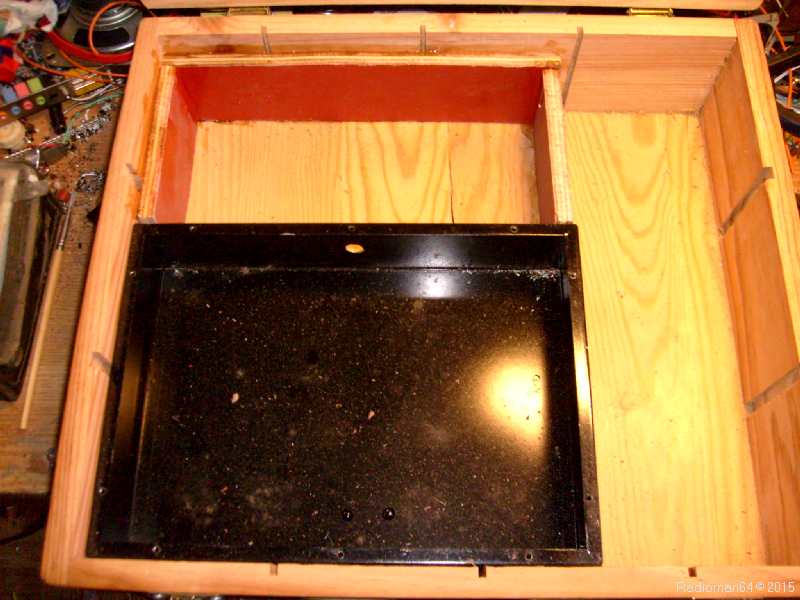

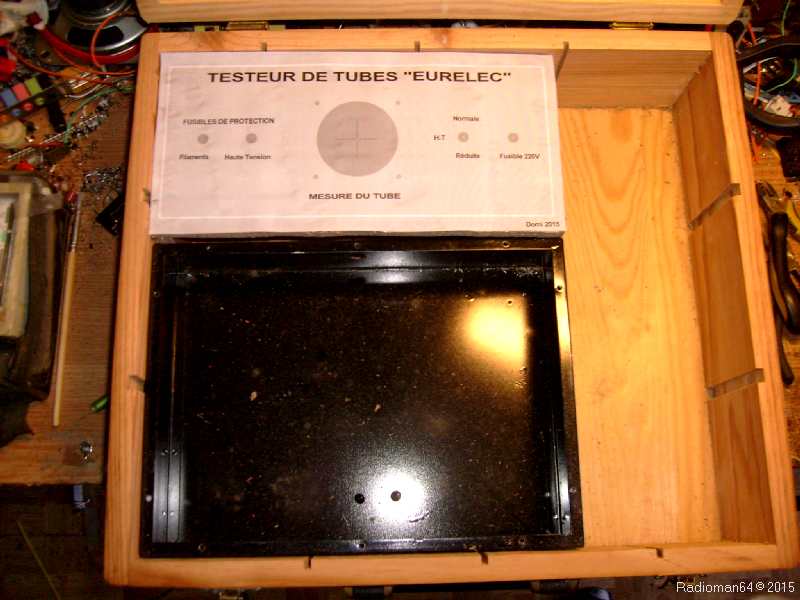

S7300253 1S7300255 1L'emplacement est prêt pour le galva, les porte-fusibles et l'inter HT

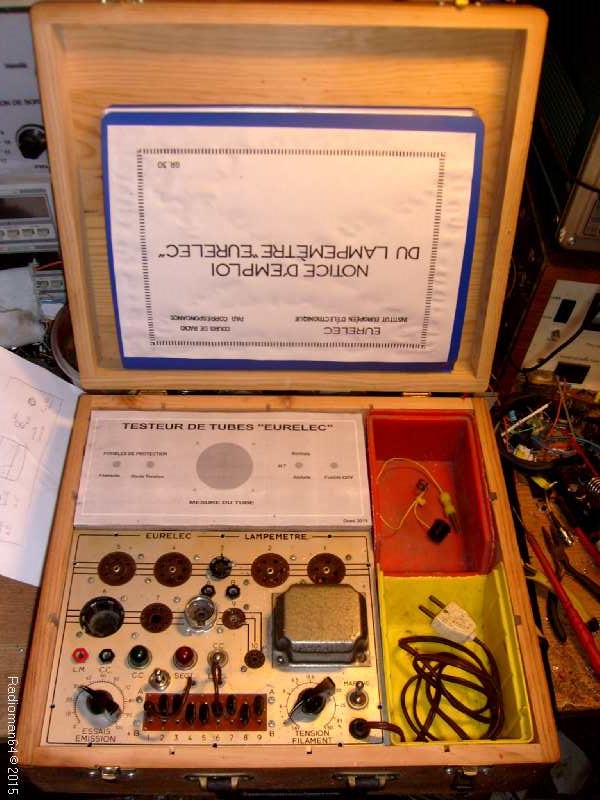

S7300257 1Sur le côté, comme prévu,  2 bacs en plastique pour le rangement des prises et cordons…

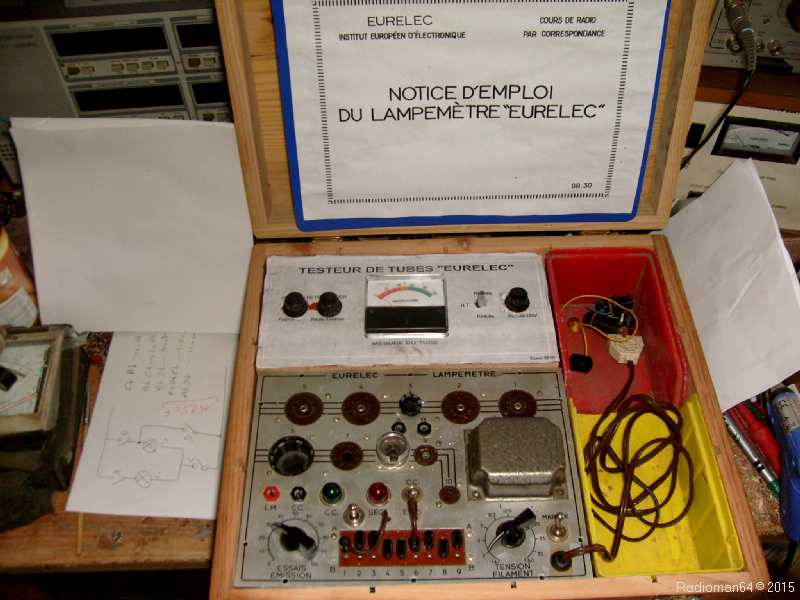

S7300263 1Les éléments de la partie haute sont montés…

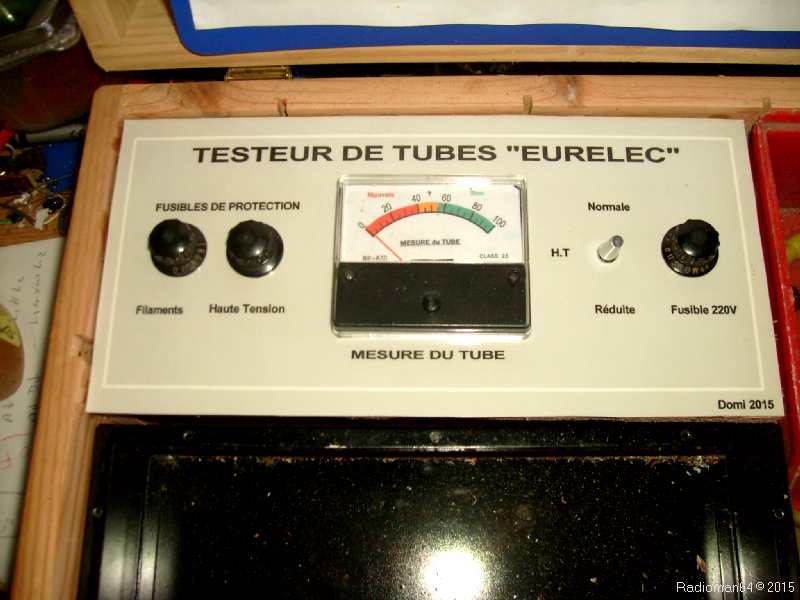

S7300272 1Une façade plastifiée est collée sur le contreplaqué…

Lampemetre eurelec

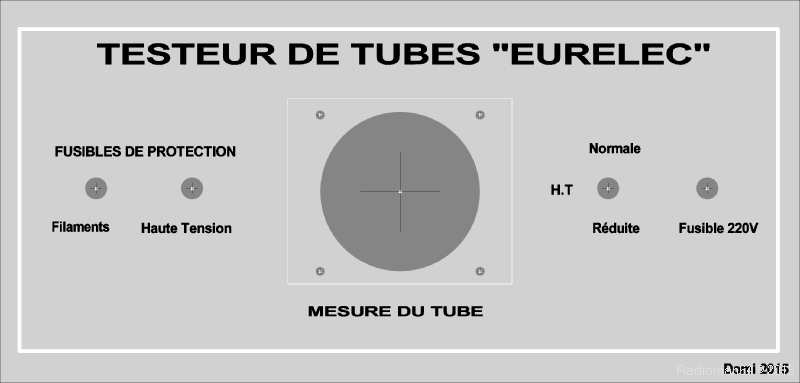

Voilà ma façade réalisée comme d'habitude avec le logiciel : "Front Designer".

S7300242

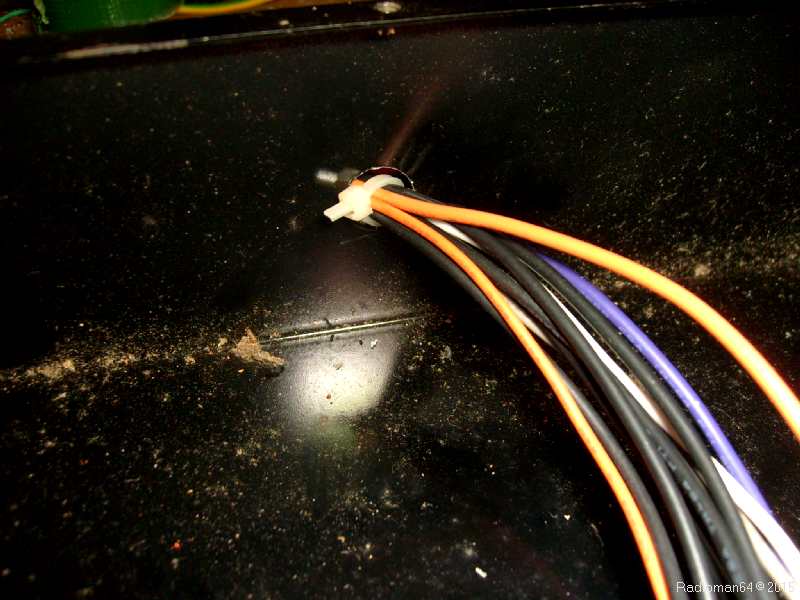

Un trou de diamètre 12 mm est percé dans le boitier en tôle pour passer mon faisceau de fils…S7300274 1Le câblage n'est pas très compliqué…

S7300275 1

Clic pour agrandir !

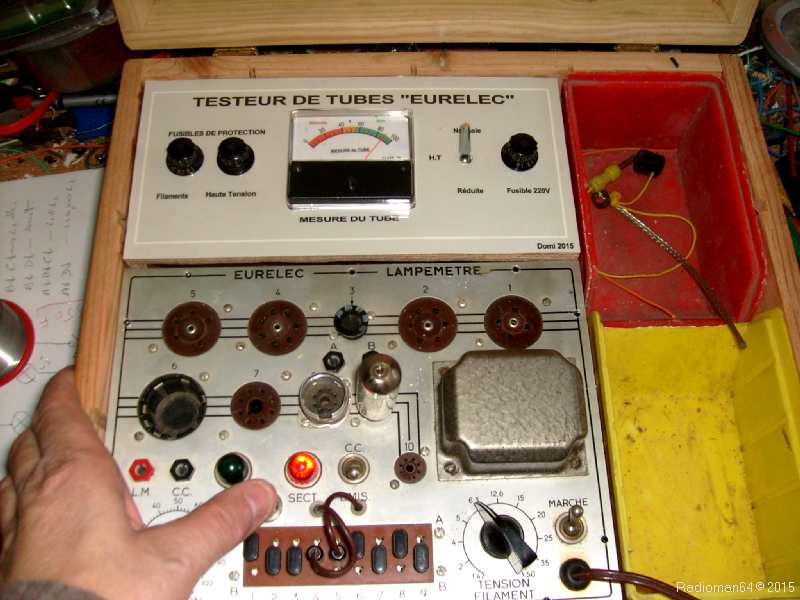

Mesure d'une EL84 neuve :

S7300280 1

À part le cordon secteur aucun fil n'est apparent

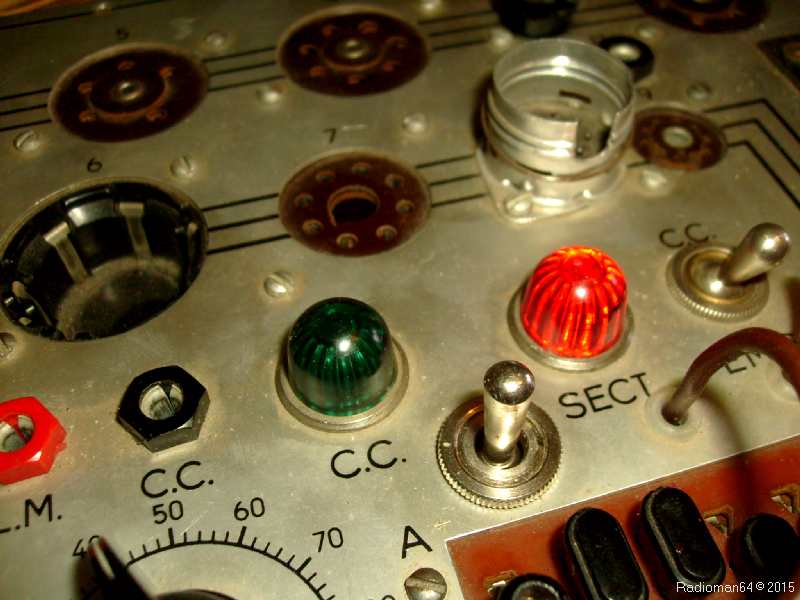

 Et voilà le testeur en fonctionnement : le voyant secteur a désormais changé de couleur, car je n'avais que des diodes leds rouges en forte luminosité.

S7300237

 Tout cela me fait un ensemble parfaitement cohérent et facile à utiliser !

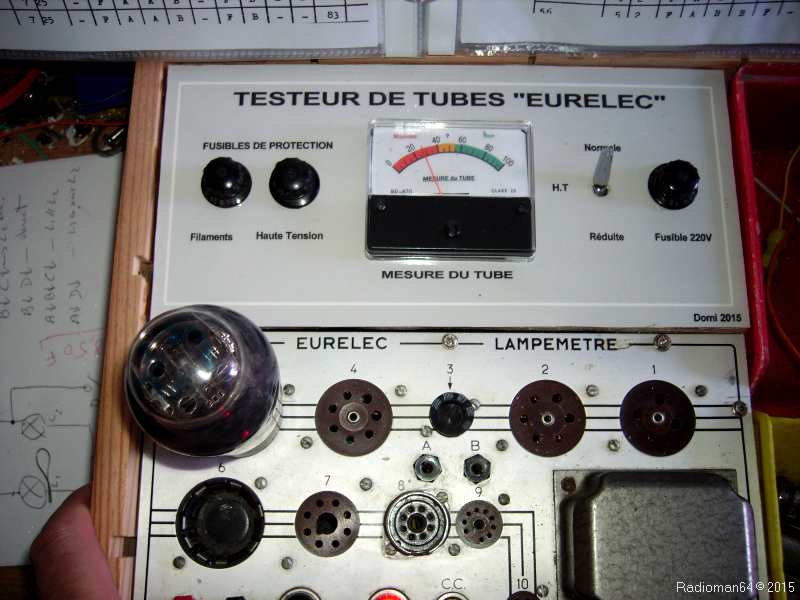

Après le test des lampes neuves, j'ai testé une lampe que je savais défectueuse :

" Imgp0010 4Il s'agit d'un tube type "47" provenant d'un poste des années 30 : le résultat est très net : la lampe est épuisée !

L'appareil fonctionne bien pour des tests basiques, il ne faut pas en attendre une mesure très précise...

Imgp0007 4

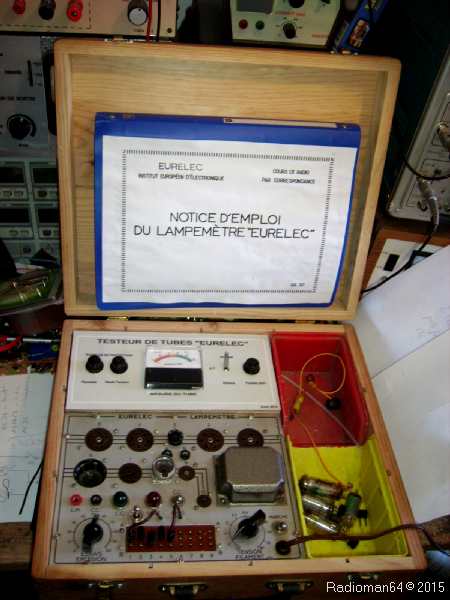

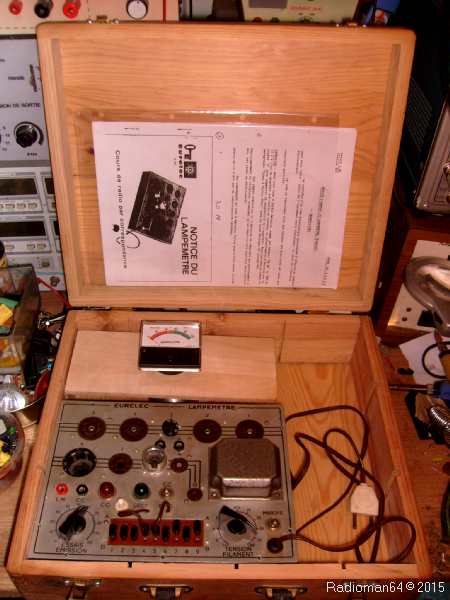

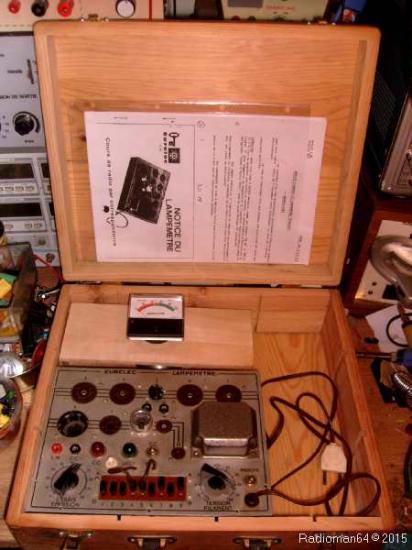

Et pour terminer, voila mon lampemètre "Eurelec version 1.2"  dans sa caisse en bois !

J'espère que ce modeste article donnera des idées à tous les possesseurs de cet appareil, et je le sais : ils sont nombreux !

N'hésitez pas à m'envoyer des photos de vos réalisations !

NOUVEAU :

Depuis 2020, l'appareil a évolué en version 1.3 :

⇒ Lampemètre EURELEC version 1.3  <=



Date de dernière mise à jour : 12/05/2024

Commentaires

  • Pierre Rochet
    • 1. Pierre Rochet Le 16/12/2020
    Bonjour Domi,
    merci, je n'avais pas vu votre réponse et j'avais posté le sujet sur le forum Radiofil.
    Je vais essayer de me débrouiller avec ces documents.
    Cordialement.

    Pierre
  • Pierre Rochet
    • 2. Pierre Rochet Le 13/12/2020
    Bonjour,
    merci pour cette page très utile.
    J'ai un modèle 2 et j'aimerais pouvoir y mettre un adaptateur pour les supports transco. je ne pense pas que ce soit très difficile.
    par cotre j'aimerais pouvoir avoir la notice du V1 pour vérifier les test de lampes transco justement.
    Le lien que vous avez sur votre page n'est plus accessible, avez vous un autre lien?

    par avance merci beaucoup.

    Cordialement.
    Pierre
    • radio-man64
      • radio-man64Le 14/12/2020
      bjr, voici 2 liens où se trouve l'intégralité du cours Eurelec: https://1drv.ms/u/s!AtuEGwIgRNXFuQ0Io1rHitLHZXCA?e=XMLNfy https://mega.nz/folder/B0dkFbIR#QjQCDn04a9fnk2WvwDjnFQ les documents du lampemetre se trouvent dans le répertoire "pratique" N° 26, 27, et 27bis cdt domi
  • tales
    • 3. tales Le 20/02/2020
    bonsoir je reviens vers vous car j avais une déviation non suffisante de mon galvanomètre appareil eurelec v1 .
    j ai fait la manipulation du liens que vous m avais envoyer.
    j en ai déduis que mon galvanomètre était défectueux, j en ai pris un autre et j ai mis la bonne valeur en shunt soit 760ohm pour une résistance interne de 2000 ohm sur le galva .
    il marche parfaitement pour le test d une 6l6 mais pour une 12 ax7 la déviation monte a 20 pourcent tube neuf bien sur j en ai essayer plusieurs. est ce que si avez la possibilité de tester un tube 12 ax7 pour voir si votre appareil donne les bonne valeur pour une 12 ax7 ou une ecc83 car j ai vérifier la connexion du soket sur le support no 9 avec les plan de construction il est correctement connecter donc la je ne comprend pas.
    merci beaucoup d avance si vous pouvez faire l essai ca serai sympa
    Tales christophe
    • radio-man64
      • radio-man64Le 21/02/2020
      bjr, le lampemetre a ete vendu il y a quelques années et ne peux donc pas vous répondre! cdt
  • tales
    • 4. tales Le 08/02/2020
    bonjour.
    j ai acheter un vu mètre BP 670 100ua.
    la déviation de l aiguille ne monte pas au dessus de 30 sur le cadran même sans résistance de shunt je ne vois pas ou je me suis tromper
    merci si quelqu un qui a eut le même problème que moi peut m orienter bonne soirée
    • radio-man64
      • radio-man64Le 09/02/2020
      bjr, essayez la manip indiquée ici: http://www.radioman33.com/pages/documentations/les-galvanometres.html si ça marche pas: le galvanomètre est défectueux! cdt domi
  • ECK Henry
    • 5. ECK Henry Le 21/03/2019
    Bonjour
    Bravo pour tant d'efforts intéressants concernant ce lampemètre V 1; moi je me régale.
    Mais je remarque un chose : le galvanomètre employé - de chez GOTRONIC (100 µA/1860Ω) - est (sauf erreur) de type à cadre mobile et est à utiliser EXCLUSIVEMENT en courant continu. Or nous n'avons que du courant alternatif dans ce lampemètre.
    1) Pourquoi ne pas avoir choisi un galvanomètre de type ferromagnétique ?
    2) Pourquoi prendre une sensibilité de 100 µA et non 1 mA comme l'original EURELEC ?

    Merci pour vos réponses.
    • radio-man64
      • radio-man64Le 23/03/2019
      bjr, c'est juste un pb de prix et de disponibilité au moment de l'achat! apres vous avez tous les éléments de calcul pour y monter un autre galva!!! cdlt domi
  • David
    • 6. David Le 06/01/2019
    Bonjour, merci pour ton site il m à permit de tester des lampes sans le galva avec une résistance de 72ohms.
    Je dois tester des lampes 6973 et 7199.
    Je trouve pas le brochage dans la doc.
    Qqun peut m aider ?
    Merci d avance
    David
    • radio-man64
      • radio-man64Le 07/01/2019
      bjr, ces lampes sont des versions "renforcées" des pentodes genre EL84 ou EL86 a vérifier le brochage qui doit etre tres proche! cdlt domi
  • Buk
    • 7. Buk Le 07/07/2017
    Bonjour radioman64

    Quelques petits problèmes avec avec le lampemetre version 1, l'interrupteur general est HS,l 'ampoule de présence tension HS egalement.et quelques mauvais contacts avec les deux cordons des filaments mais ça y, j' alimente bien les filaments des tubes avec la bonne tension.
    Par contre je n 'ai pas les pontets il va falloir que je trouve des fiches bananes au bon modèle....???...

    J' ai récupéré le galva sur un vieux châssis de contrôleur Eurelec,et mesure sa résistance interne comme explique dans la partie galvanometre.
    Affaire à suivre.
    Merci pour vos explications.
  • Kwasek philippe
    • 8. Kwasek philippe Le 05/07/2017
    Bonjour Radioman

    Je viens de faire l'acquisition a une bourse Radio le lampemetre Eurelec et egalementsans sa documentation ! ...
    Je ne pensais pas que il y avait toutes ces modifiations à faire...
    En tous les cas ,un grand Bravo pour vos explications...
    Je ne ai plus qu a me lancer...
  • brun
    • 9. brun Le 25/03/2017
    bonjour a tous
    voulant tester les tubes d un 830a donc culot europeen avec broche centrale j ai eu la surprise de ne pouvoir enficher ces tubes sur le culot1 designe par la notice.lLe centre du culot est occupe par un rivet!Bien sur on peut faire sauter ce rivet mais de ce fait la broche centrale sera ' en l air' car il n y a acune connection au centre.pour exemple sur la e 424 la cathode est au centre.
    radioman64(basque ou bearnais? )qu en pensez vous? Salutations et felicitations Un papy qui remet de temps en temps le nez dans des chassis.
  • LEOTY
    • 10. LEOTY Le 08/09/2016
    Bonjour et merci des conseils.
    Mon EURELEC 2 fonctionne bien avec vos modifications.
    Cordialement.
    Philippe.
  • LEOTY
    • 11. LEOTY Le 04/09/2016
    Bonjour,

    Merci, j'ai mis un shunt de 1500 ohms, mais mème résultat.
    Que me conseillez-vous comme montage.
    Par avance merci.
    Philippe.
    • radio-man64
      • radio-man64Le 05/09/2016
      bjr, pour diminuer la sensibilité du galva il faut diminuer la valeur du shunt et non l'augmenter! voir l'article sur les galvanomètres sur le site... cdlt domi64
  • LEOTY
    • 12. LEOTY Le 03/09/2016
    Bonjour,

    J'ai réalisé vos améliorations concernant le lampemètre Modèle 2.
    Mais lors des essais des tubes le gavanomètre dévie de façon trop importante, l'aiguille se bloque à droite. Dois-je augmenter la valeur su shunt de celui-ci ou trouver une autre solution?
    Merci de vos éclairsissements.
    Philippe.
    • radio-man64
      • radio-man64Le 03/09/2016
      bjr, les modifs concernent le modèle 1 Pour le modèle 2 les valeurs sont à revoir cdlt domi64
  • LEOTY
    • 13. LEOTY Le 14/06/2016
    Bonjour et merci,

    Mais je n'arrive pas à ouvrir ce lien: https://1drv.ms/i/s!AtuEGwIgRNXFim3jPYNF62Sl0_Sh

    Cordialement.
    Philippe.
    • radio-man64
      • radio-man64Le 14/06/2016
      lien testé a l'instant avec firefox: je surligne le lien avec la souris, click droit "ouvrir dans un nouvel onglet" et le pdf s'ouvre!
  • LEOTY
    • 14. LEOTY Le 14/06/2016
    Bonjour,

    J'ai un exemplaire du lampemètre modèle 2, celui à curseurs et je souhaiterais savoir ou installer le fusible de protection sur le circuit chauffage filament.
    Par avance merci.
    Cordialement.
    Philippe.
    • radio-man64
      • radio-man64Le 14/06/2016
      bjr, voir le schéma mis sur ce lien: https://1drv.ms/i/s!AtuEGwIgRNXFim3jPYNF62Sl0_Sh cdlt domi64
  • LEOTY
    • 15. LEOTY Le 08/06/2016
    Bonjour,

    Je voudrais savoir quelle est la valeur du potentiomètre de sensibilité ( sur le modèle 2, celui à curseurs).
    Sur mon exemplaire il n'y a pas de marquage.
    Par avance merci.
    Cordialement.
    Philippe.
    • radio-man64
      • radio-man64Le 11/06/2016
      Bjr, c'est un potentiomètre de 1Kohm linéaire Prendre un modèle de bonne qualité! cdlt domi64
  • furk michel
    Bonjour merci d'avoir répondu

    Oui j'ai utlisé le galvanomètre bp670 -100ua-8204.htm acheté chez gotronic.
    Et je ne comprend pas pourquoi que je n'obtient pas le même résultat ?

    Pouvez -vous m'aider merci d'avance

    Amicalement Michel
    • radio-man64
      • radio-man64Le 26/04/2016
      bjr, vérifiez le cablage du potentiomètre car tout le calibrage repose sur ce composant: éventuellement le remplacer par un neuf de bonne qualité... cdlt domi64
  • michel
    Bonjour bravo pour ce reciclage trés efficace et pratique de ce fonctionel lampmétre j'ai la chance dans possèder un et j'ai proccèdè
    à la transformation selon vos critère ci-dessus mais voila le galvanométre ne dépasse jamais 25 à 30 sur son èchelle de lecture,avec
    ou sans sa résistance de pontage de 824 ohms.

    Essaie fait avec des tubes neuf diffèrent pour éviter tout erreur.

    Pouvez vous m'aider à résoudre ce problème car l'appareil fonctionne j'ai révisé toutes les connections cela semble normal et pas de probléme particulier sur ce point.

    Merci d'avance pour une aide .
    Amicalement Michel
    • radio-man64
      • radio-man64Le 23/04/2016
      Bjr, avez vous utilisé ce modèle de galvanomètre? http://www.gotronic.fr/art-galvanometre-bp670-100ua-8204.htm cdlt domi64
  • Paumard Jean-Pierre
    • 18. Paumard Jean-Pierre Le 08/12/2015
    Bonjour, je recherche une copie du mode d'emploi de ce lampemètre, je l'ai perdu lors d'un incendie. En vous rémunérant, serait-t-il possible de l'obtenir. Merci d'avance pour votre réponse. Mr. Paumard
    • radio-man64
      • radio-man64Le 08/12/2015
      Bjr, la doc complète du lampemetre est à télécharger dans l'article, offerte gratuitement avec l'accord de M Marignan (site EURELEC.NET)... cdlt domi64
  • pietro
    • 19. pietro Le 23/09/2015
    bonjour...bien travaillé.
    j'en possede un ...mais il me manque le transfo...tu pourrais m'aider???
    de plus sur le cablage des supports j'ai remarqué une anomalie...
    le support 6 transcon 'est pas cablé selon la denomination officiel de ses pin??mais le listing des essais en tient compte, donc je pense que l'on peut suivre le cablage eurelec...mais je m'interroge sur le bien fondé de la chose??? merci de me repondre A+
    • radio-man64
      • radio-man64Le 23/09/2015
      bjr, le transfo et le galva que j'avais en plus sont vendus! pour le transfo il faut prendre un transfo 220/48V et le rebobiner en faisant des prises intermediaires. le support transco est cablé normalement (j'ai comparé avec le brochage de "radio-tubes") j'ai testé de nombreux tubes "transco" sans souci. cdlt domi64
  • de saint laumer
    • 20. de saint laumer Le 28/06/2015
    bravo
    grace à vous j'ai remis en route un lampemètre qui m'est bien utile pour mes étude de Bf à tubes
  • J-F GARENNE
    • 21. J-F GARENNE Le 11/03/2015
    Bravo Dominique . Belle remise en service de ce lampe mètre. Cela me donne envie de remettre en service celui que m'a légué l'ancien agent PHILIPS de mon patelin. Il avait suivi les cours EURELEC au tout début de sa carrière.
    Cet appareil permet de vérifier l'état d'un bon nombre de tubes, notamment pour nos TSF ou point n'est besoin d'une mesure exacte.
    Cordialement.
    • radio-man64
      • radio-man64Le 12/03/2015
      Bjr JF, Si on ne cherche pas la précision, l'appareil fonctionne OK en tant que testeur de tubes! Cdlt Domi64
  • EA2BCT-François
    • 22. EA2BCT-François Le 11/03/2015
    Un grand bravo et surtout un grand merci ! J'en ai un à récupérer près de Fontainebleau dans l'immense b... que mon père a laissé à sa mort. Je sais donc maintenant ce que je vais en faire !
    Cela fait plusieurs fois que je visite votre excellent site !!!
    Amitiés
    François
    • radio-man64
      • radio-man64Le 11/03/2015
      Bsoir, J'ai un peu hésité avant de publier ce sujet qui est souvent source de polémique sur certains forums , mais si ça peux rendre service tant mieux!
  • François
    • 23. François Le 10/03/2015
    Bravo !!
    je suis bien content de ta réalisation c'est propre, nickel et efficace !
    Comme quoi le recyclage à toujours du bon, mais en la matière tu es au top.
    Bonnes bricoles que je suis assidument.
    François
