Alimentation Haute tension transistorisée
J'ai déjà proposé de nombreux montages d'alimentations mais ceux qui concernent la haute tension sont assez rares!
Il y a quelques années j'avais monté une alimentation à tubes aux performances assez modestes...
Le montage proposé aujourd'hui fait appel à un composant moderne:

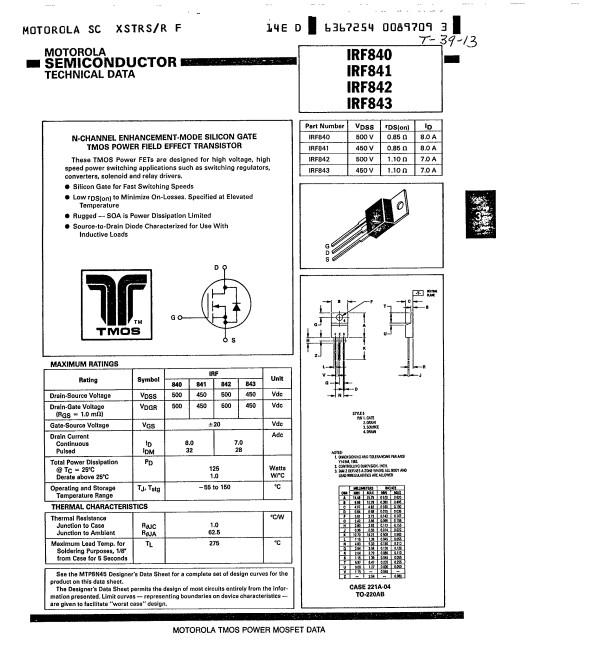

Un transistor MOS-FET de puissance IRF840:
Ce type de transistor un peu particulier accepte une tension maxi de 600V et un courant de 8A

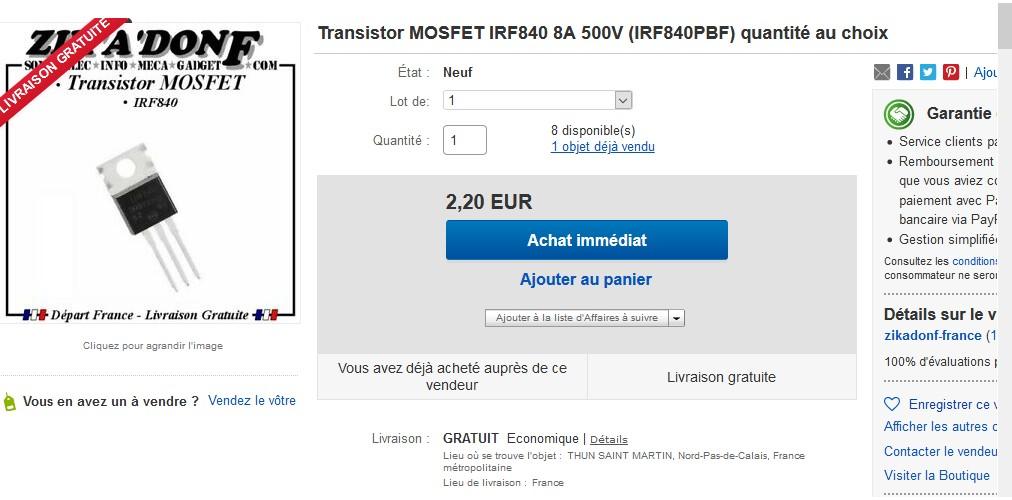

J'en ai commandé deux sur Ebay, le prix est dérisoire:
Voilà donc l'élément principal de cette alimentation!
J'avais un transformateur prévu au départ pour un ampli à tubes avec 2 secondaires:
Unn enroulement HT de 2 x 205V
un enroulement BT de 6,3V
Primaire de 110 à 220V.
L'alimentation que je veux réaliser est destinée à alimenter un récepteur d'aviation BC348
Elle doit pouvoir fournir:
235V sous 75mA
6,3V sous 3A (régulés).
Le montage proposé a les caractéristiques suivantes:
Tension réglable de 0 à 240V
limiteur d'intensité de 30mA à 110mA

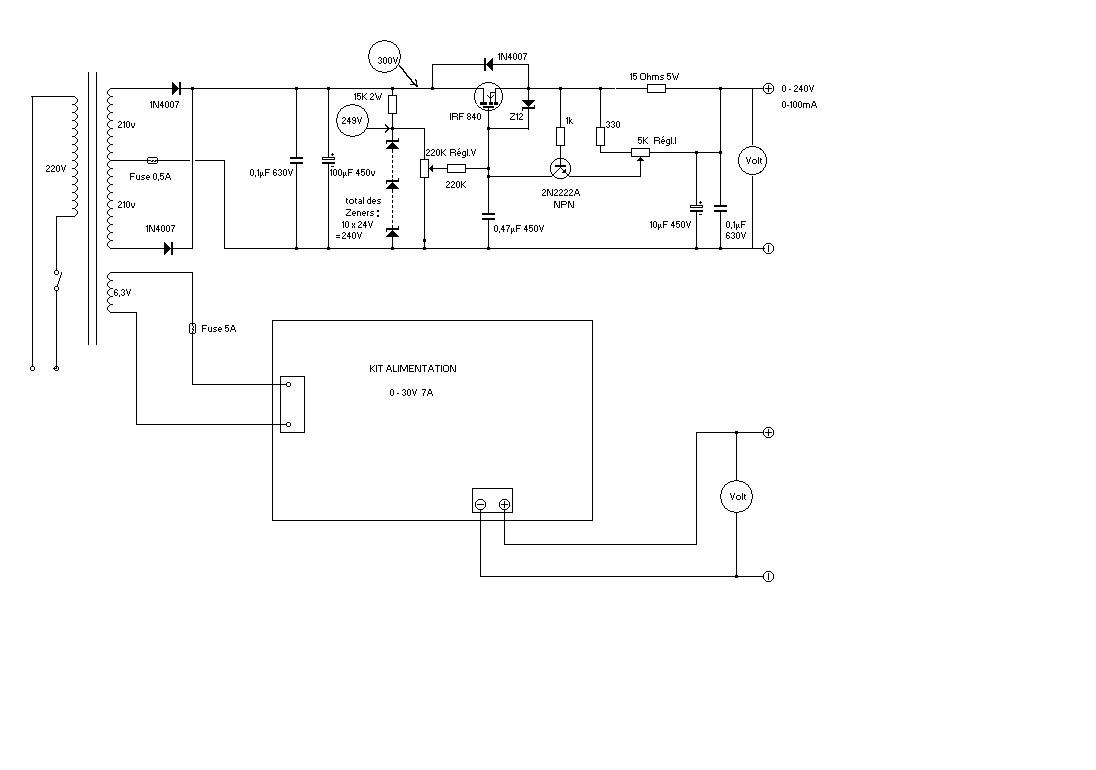

Voyons maintenant le schéma utilisé
je me suis inspiré de plusieurs sources:

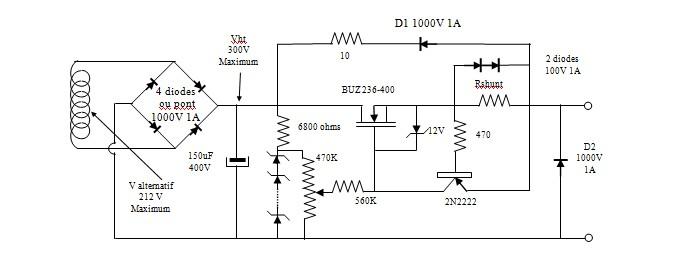

- Une étude de R.Mur proposant ce type d'alim

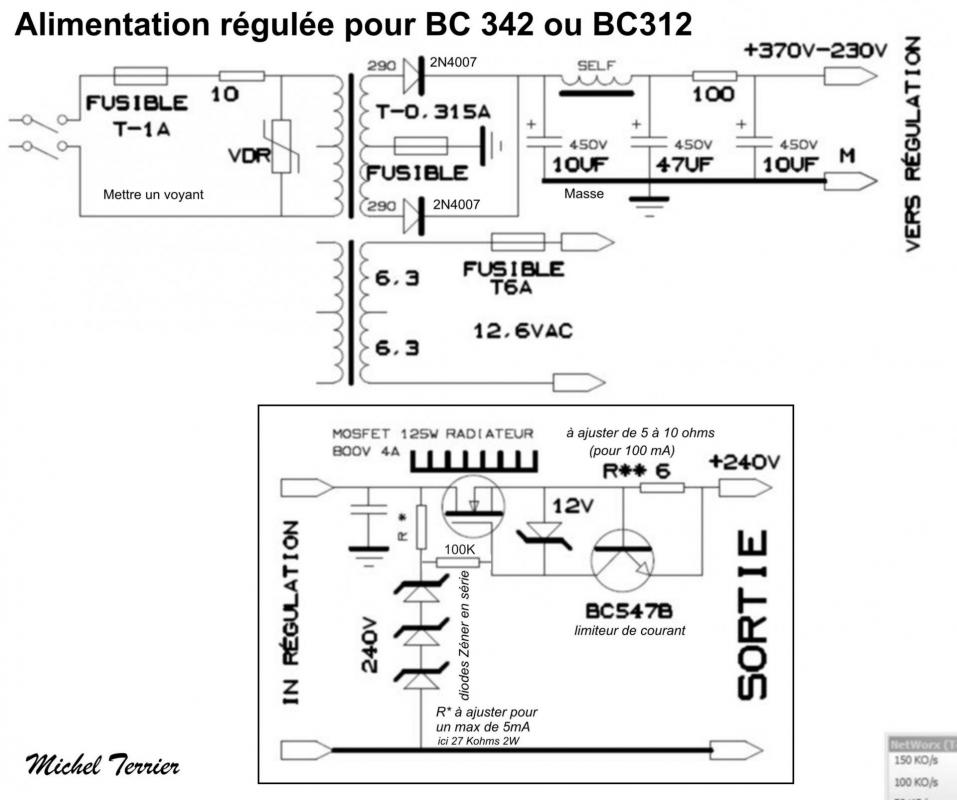

Un montage de M Terrier qu'il a réalisé pour un récepteur BC312

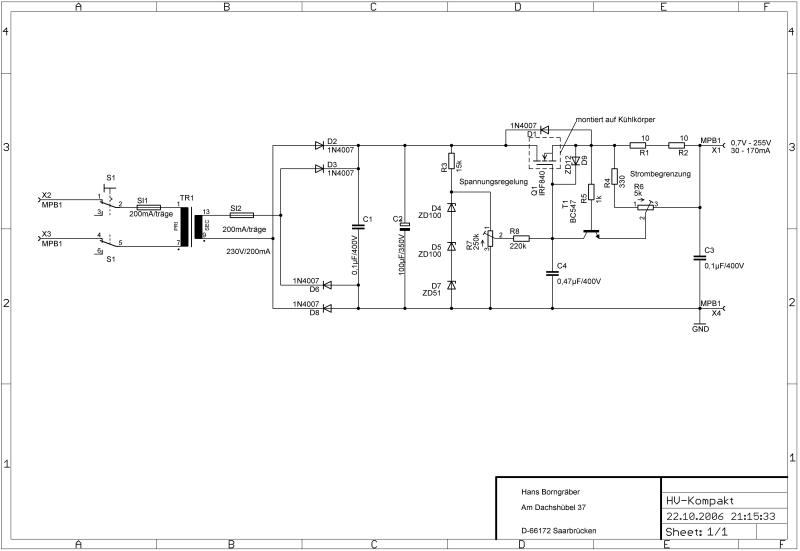

Un montage trouvé sur un site Allemand.
C'est ce dernier montage qui m'a le plus inspiré moyennant quelques modifications!
En premier: le redressement va se faire par deux diodes car j'ai un enroulement HT à point milieu...
Je n'ai pas de diodes zeners au delà de 30V aussi j'ai monté en série 10 diodes zeners de 24V 5W: ce qui me fait bien les 240V espérés.
Je ne souhaite pas un débit supérieur à 100mA aussi la résistance de limitation en courant est de 15 Ohms.

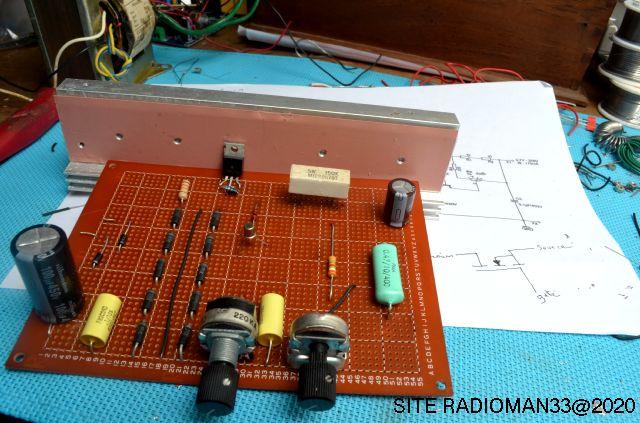

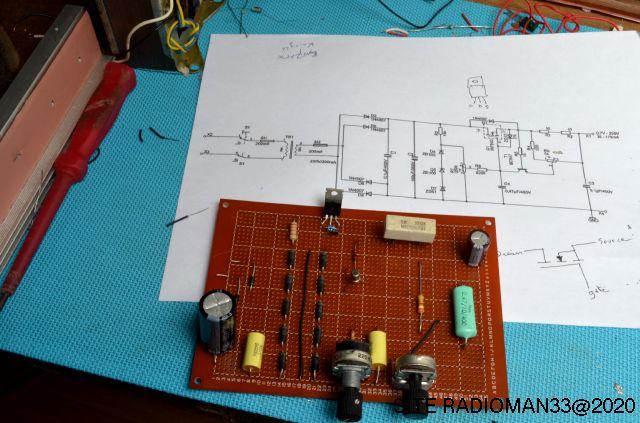

Le montage a été réalisé sur une plaquette de "veroboard" à trous:
On fera très attention aux valeurs et polarités des composants!
Le transistor sera monté sur dissipateur!
Bon...ça y est tout est cablé, reste à faire les essais avec prudence!
Auparavant on aura vérifié le câblage plusieurs fois car les tensions mises en service (300V) sont dangereuses et peuvent provoquer des dégats importants en cas d'erreur.
D'autre part on fera très attention lors des mesures le moindre contact avec les doigts pouvant être très désagréable !!!

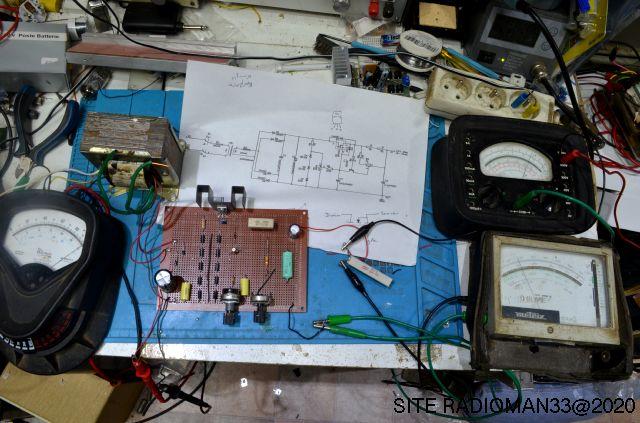

3 appareils de mesures sont branchés:
1- Le "monoc" à gauche indique la tension d'entrée: 300V
2- Le Metrix 462 en haut à gauche la tension de sortie: 240V
3- Le MX202 indique le courant consommé par la charge de résistances: ici 110mA
Rien ne chauffe exagérément (à part les résistances de charge)
Le réglage de tension agit normalement...
A ce sujet j'avais peur que mon transfo soit un peu faible (en tension) car il est marqué 2 x 205V; mais le primaire est calculé pour 220v et le secteur est à 230v donc j'arrive à 2 x 218v alternatif et 300v redressé!
La limitation en courant fonctionne et se règle progressivement: j'ai 110mA au taquet!

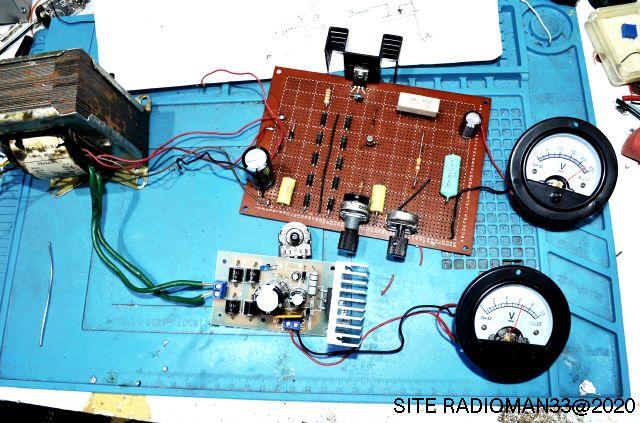

Un dernier test avec les deux alimentations branchées:
La seconde alimentation a été décrite précédemment et c'est un kit qui utilise un circuit intégré LT1083 pouvant débiter jusqu'à 5A
Les deux galvas "look ancien" réf DH52 ont été commandés sur Ebay:
l'un est gradué de 0 à 10V et l'autre de 0 à 250V.
Les deux alimentations sont désormais opérationnelles et vont être montées dans un boîtier "RACK 3U" .
Ce Rack sera complété par un S-mètre et un haut-parleur: ce qui va permettre l'exploitation pratique du récepteur BC348...
A suivre...
