Remplacement de cellules par Luc

Modification cellule Philips type 22GP

Introduction

J'ai peu d'électrophone dans ma collection, quelques « Teppaz » et deux ou trois « Clarville ». J'ai également quelques postes de radio-phono équipés le plus souvent de platines « Mélodyne » ou Philips.

Le point commun à tous ces appareils est que les cellules sont foutues. Le sel de seignette est fondu, les parties en caoutchouc sont cassantes, les saphirs ont disparu, etc.

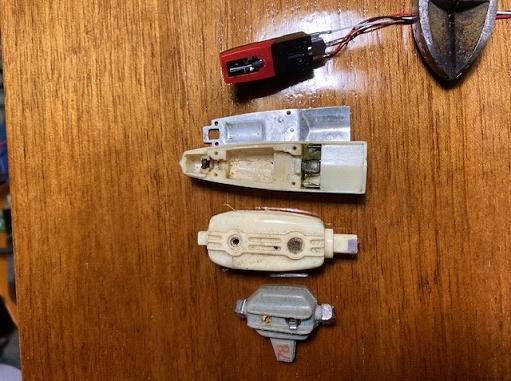

Voici les cellules les plus courantes qu'il nous faut dénicher :



De haut en bas, cellules stéréo achetées chez  « qui vous savez  »  puis Philips type GP, Pathé PU53 et enfin Teppaz « eco ».

Ce genre de cellule étant très difficile à trouver en état de fonctionnement, j'ai  entrepris de modifier ces cellules en intégrant le modèle chinois dans le support d'origine afin de conserver le bras et la connectique.

Je vous informe d'ores et déjà que je n'ai pas trouvé de solution élégante pour les cellules du 2ᵉ et du 3ᵉ type.

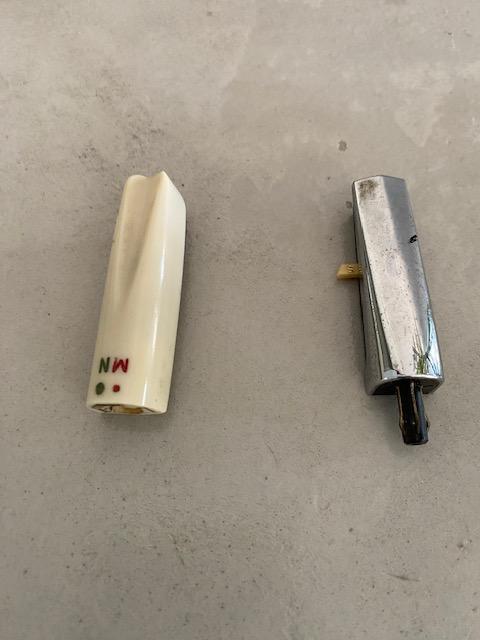

Les cellules Philips GP et AG


Elles se prêtent bien à l'installation de l'ersatz moyennant des petits travaux de découpe et de perçage.

La transformation

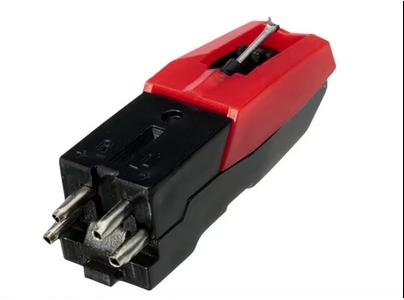

Tout d'abord la cellule de remplacement :

Vous la trouverez ici pour moins de 2,00€:   LES CELLULES CHINOISES

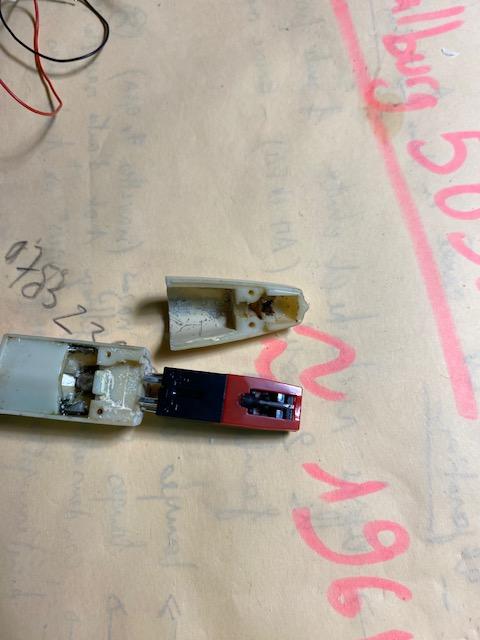

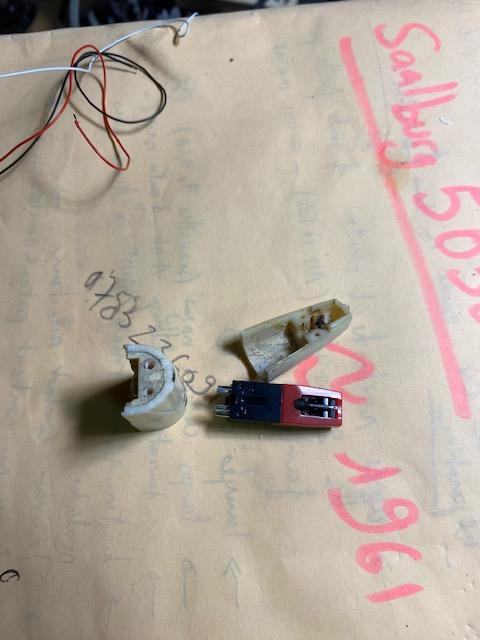

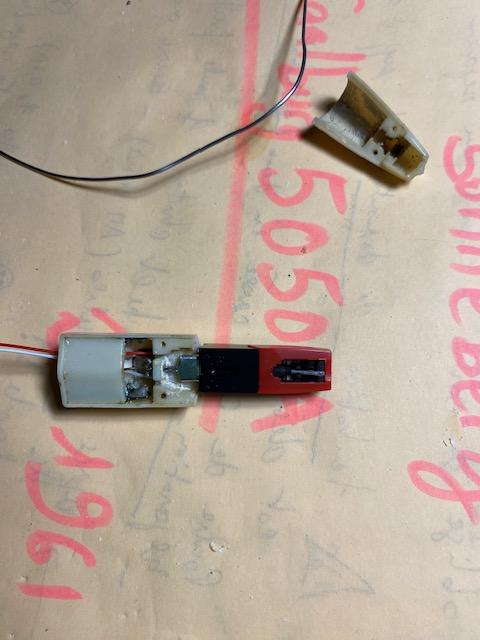

Après avoir évidé la cellule originale et procédé à une découpe ad hoc,  alignement pour repérer les trous de passage des fils. Perçage et positionnement.

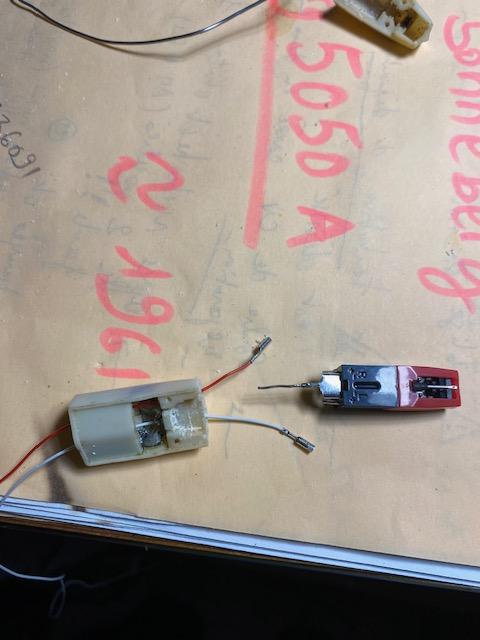

Modification du greffon et du support : Ces cellules sont stéréo donc on s'arrange pour rassembler les 2 « + » et les 2 « - ».
ci-dessous on remarque que j'ai conservé la cosse qui relie les 2 « - » que j'ai prolongée avec du fil rigide. Ce dernier sera soudé à la cosse masse de la cellule préalablement nettoyée et étamée.

Les 2 fils « + » seront reliés et soudés à l'intérieur de la cellule sur les contacts déjà existants, nettoyés et étamés.

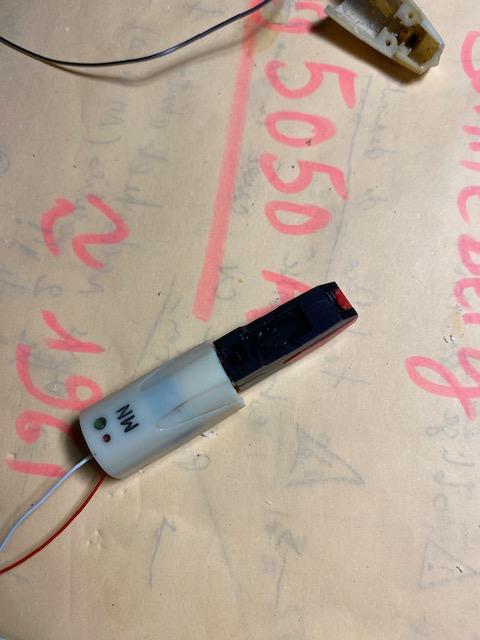

L'assemblage ne pose pas trop de problème si on a percé avec soin.
La rigidité est réalisée par l'emboitement à force des cosses dans les trous et par les soudures sur les contacts intérieurs de la cellule.
Penser au fait que ces cellules sont à 2 positions. Il faut en tenir compte pour le perçage afin de donner au saphir un léger dévers.

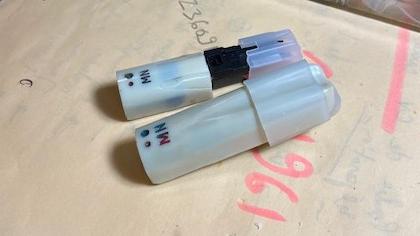

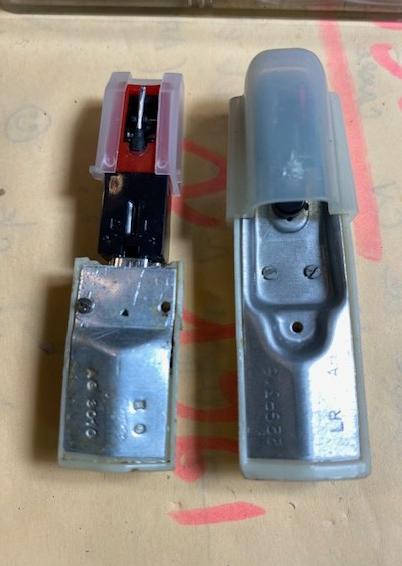

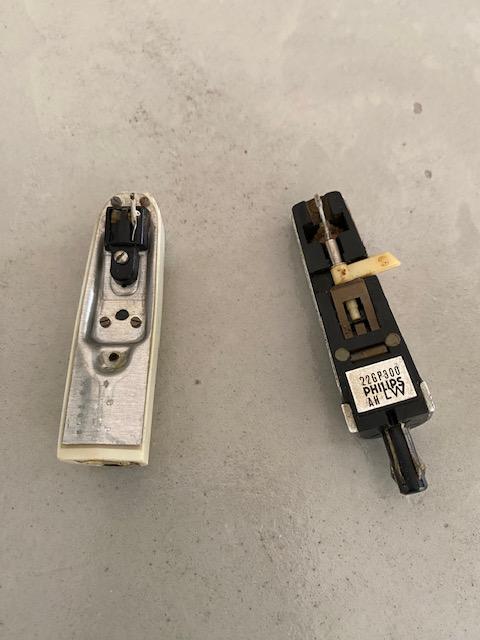

Le produit fini à côté d'un original

Conclusion

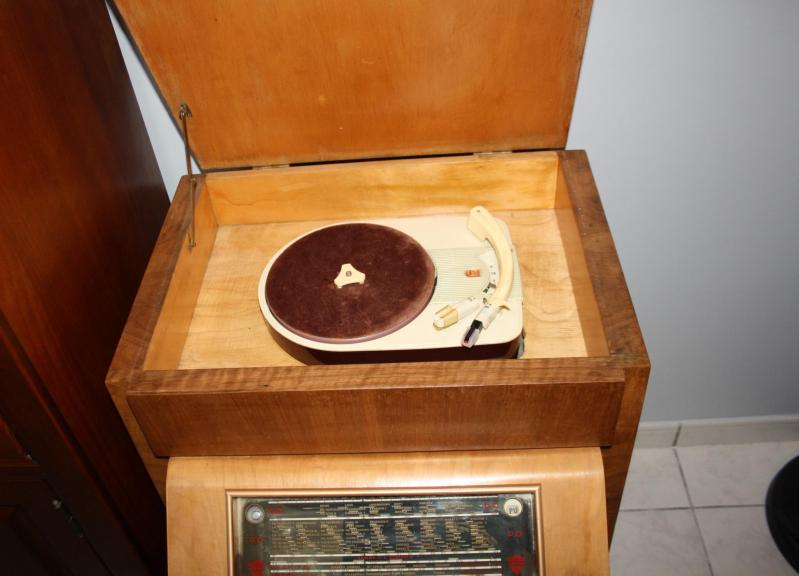

Les essais et réglages ont été effectués sur une platine Philips intégrée à un meuble Clarville Harmonie 88.

Ils sont très satisfaisants.

Il faudra éventuellement tenir compte du fait que le poids a changé ;

7 g pour la nouvelle cellule contre 9 g pour l'ancienne.

J'avais envisagé de lester avec des plombs de pêche, mais cela n'a pas été nécessaire.

Pour les autres types de cellules, il faudra envisager l'intégration de l'ersatz directement sur le bras.

Le projet est en cours...
