L'EMETTEUR G.O DE GILLES

Avec la disparition des émetteurs en grandes ondes certains amateurs ont cherché a construire un émetteur de portée réduite destiné a redonner un peu de vie a nos vieux postes.

C'est le cas de Gilles qui a construit cet émetteur G.O et que je vous présente maintenant.

ÉMETTEUR G.O.

Appareil réalisé qu’avec du matériel et des composants de récupération.

Matériel utilisé :

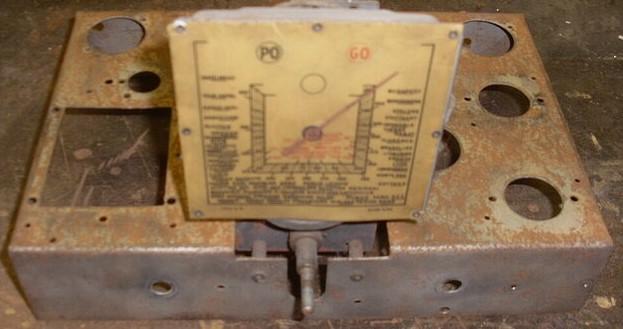

    - Un châssis nu de poste de radio à lampes et la moitié d’un autre, car le premier n’était pas assez long pour tout y loger.

    - Tôle d’acier de 2 mm d’épaisseur.

    - Tôle ajourée de trous ronds de 1 mm d’épaisseur.

    - Baguette PVC en U.

    - Une ébénisterie de poste de radio à lampes de la fin des années 30.

    - Tissu blanc.

    - Peinture grise.

    - Silicone.

    - Visserie.

    - Lettrage avec un embosseur DYMO.

Composants et éléments utilisés :

    - Un C.V. 2 cages de 2 x 500 pF avec son cadran en Rhodoïd et ses ampoules qui était déjà présent sur le châssis que j’ai conservé.

    - Un gros transfo d’alimentation provenant d’une radio à lampes push-pull avec son cordon secteur.

    - Une self de filtrage de 100 Ω 150 mA.

    - Une self B.F. de 7 H qui est un transfo de sortie de 5000 Ω d’impédance.

    - Une bobine G.O. de 2,2 mH.

    - Une self de choc de 6 mH.

    - Un jeu de 4 lampes : 807 – EF80 – EL84 – 5V4/GZ32 et leur support.

    - Résistances, condensateurs, potentiomètre de 500 kΩ.

    - Douilles pour les diverses entrées.

    - Barrettes à cosses.

    - 3 boutons.

    - Blindage pour tube EF80.

Alimentation :

Classique : filtre en π. H.T. filtrée : 378 VDC.

Partie oscillateur :

Montage Colpitts autour d’un tube 807.

Partie modulateur :

Préampi et ampli B.F. classique EF80 – EL84.

(Schéma et 2 plans de câblage).

La réalisation :

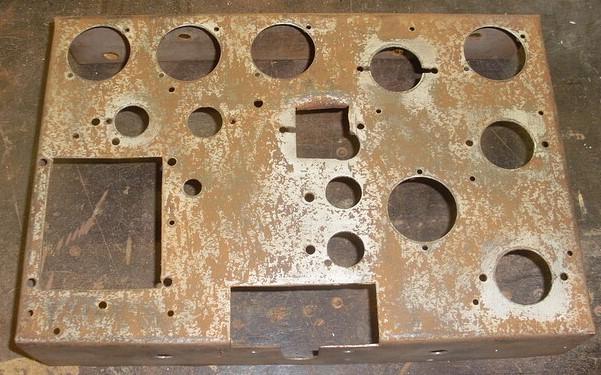

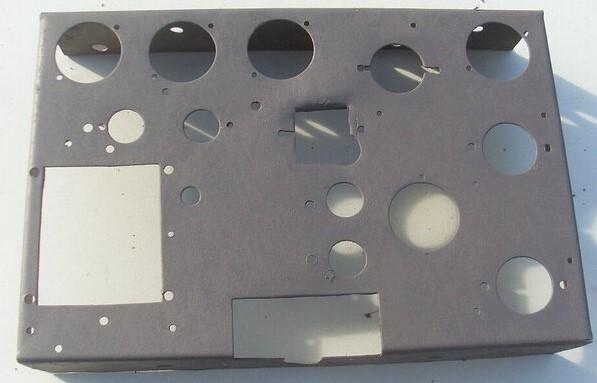

    - Dérouillage des 2 châssis et peinture

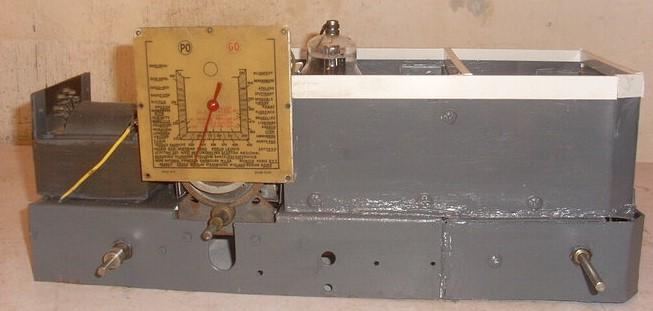

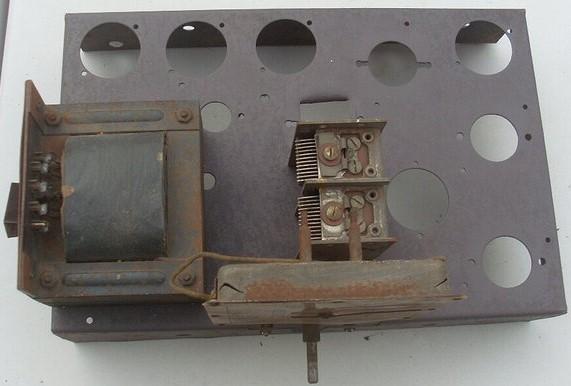

    - Installation des 2 plus gros éléments : le T.A. et le bloc C.V./cadran qui avait été déposé lors du rafraîchissement du châssis.

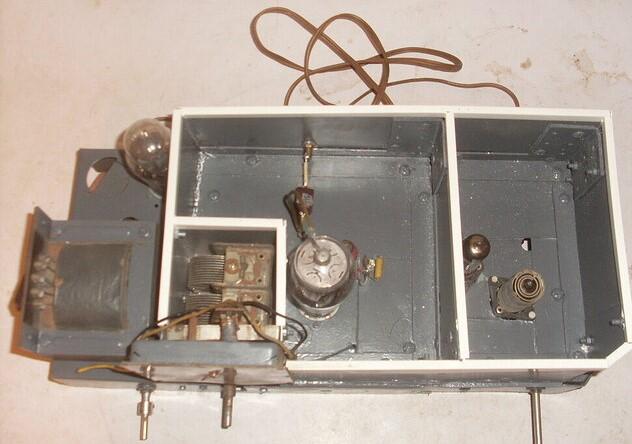

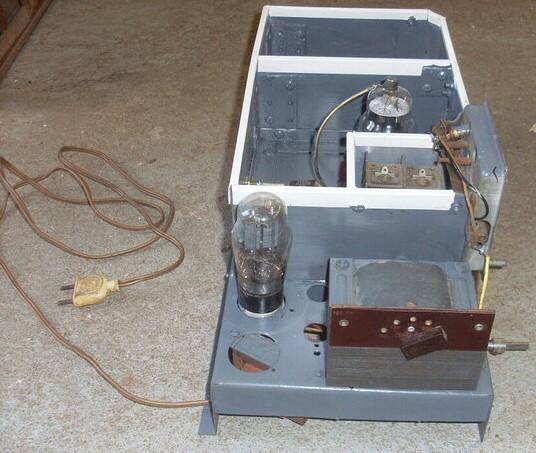

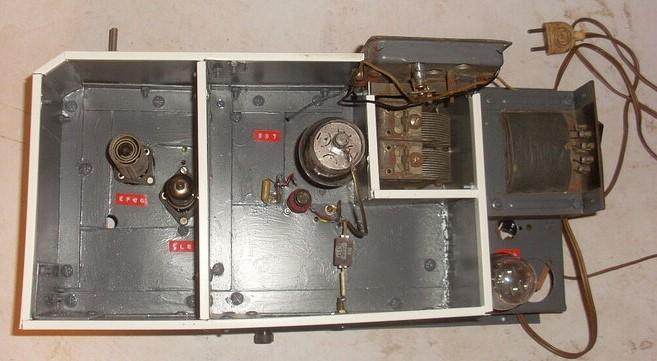

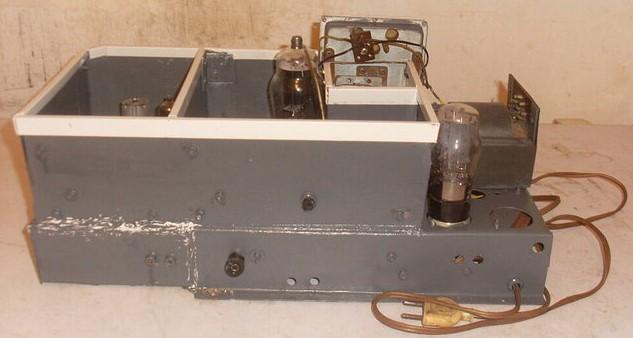

    - Réalisation des cloisons blindées dessus, dessous et sur certains côtés ouverts des 2 châssis.

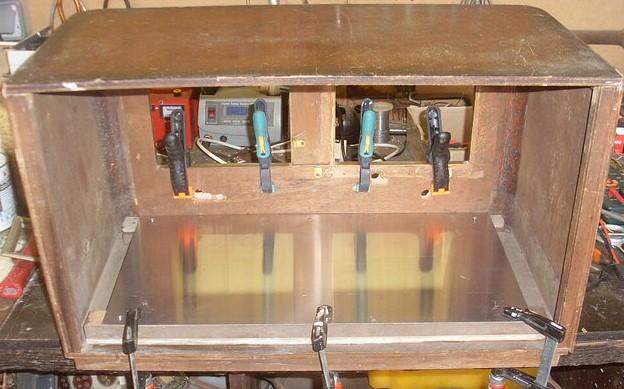

    - Blindage du dessous à l’aide d’une plaque métallique fixée sur 2 tasseaux dans l’ébénisterie.

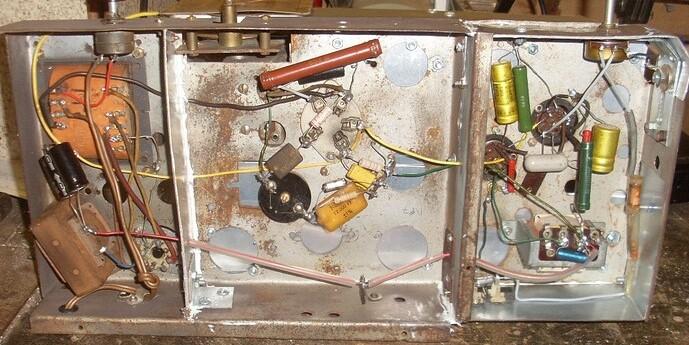

    - Câblage des éléments et des composants dessus

et dessous le châssis

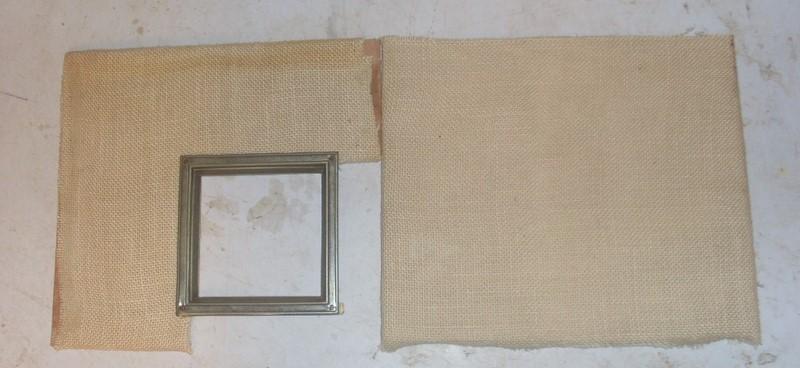

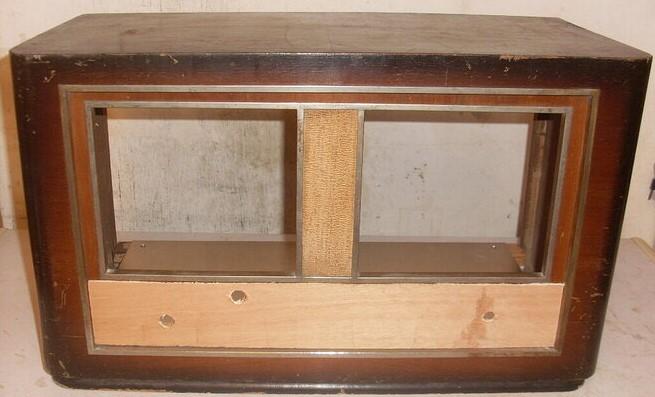

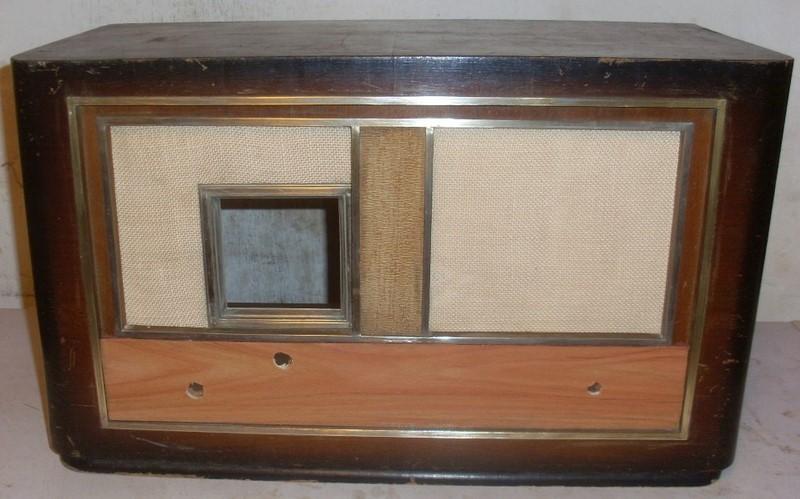

    - Modification du devant de l’ébénisterie pour adapter ce nouveau venu à l’intérieur.

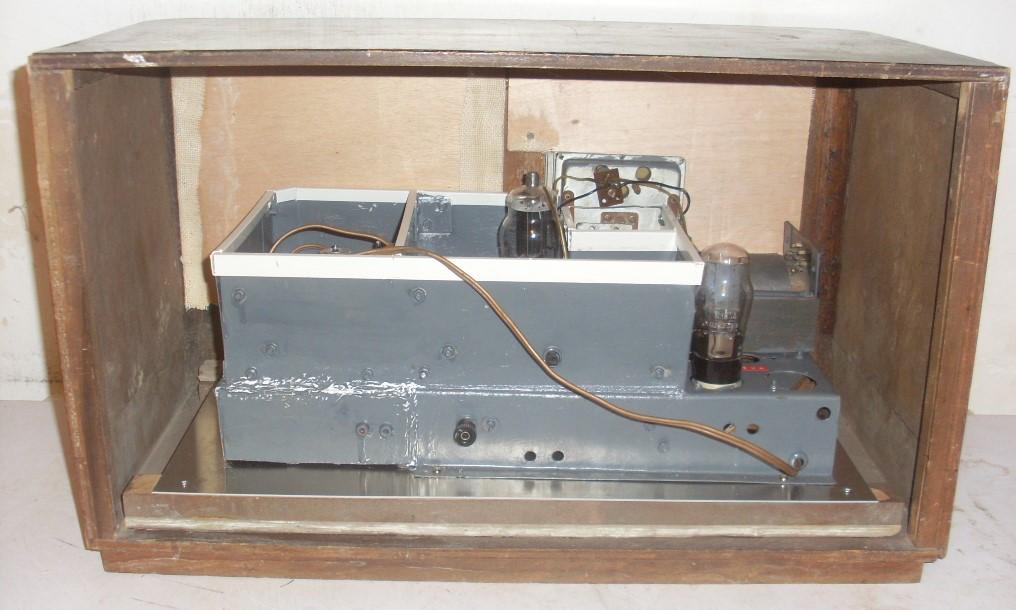

    - Fixation du châssis sur la plaque de blindage dans l’ébénisterie.

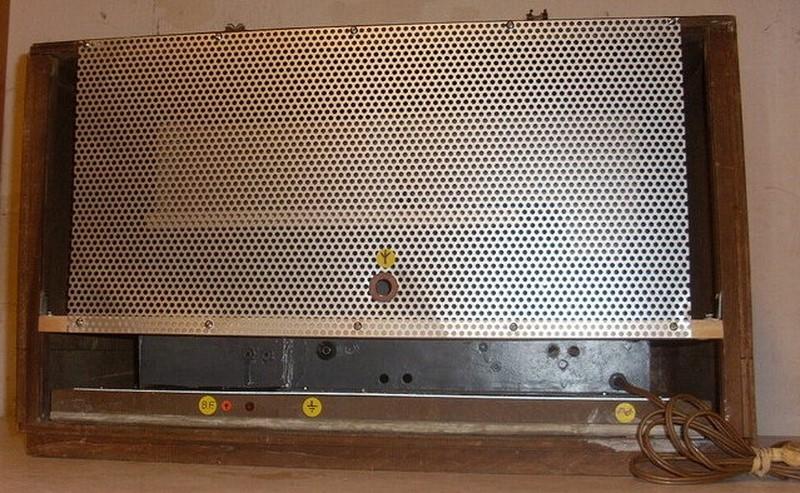

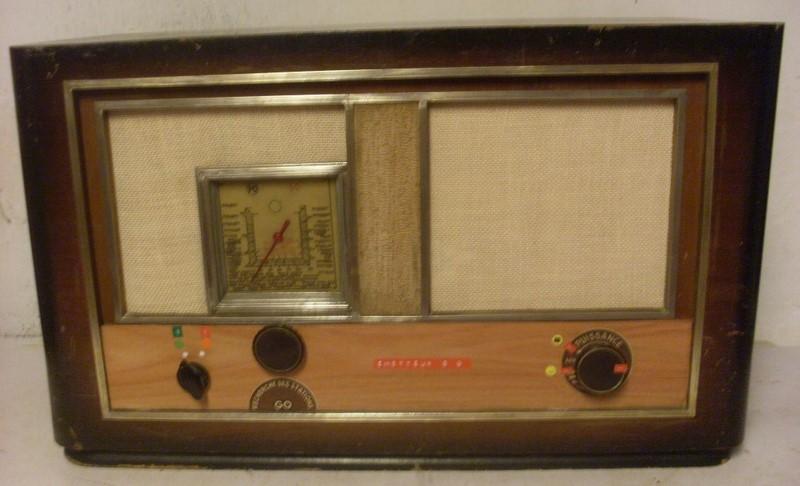

    - Le devant et le derrière de l’émetteur terminé : (

Les documents de travail:

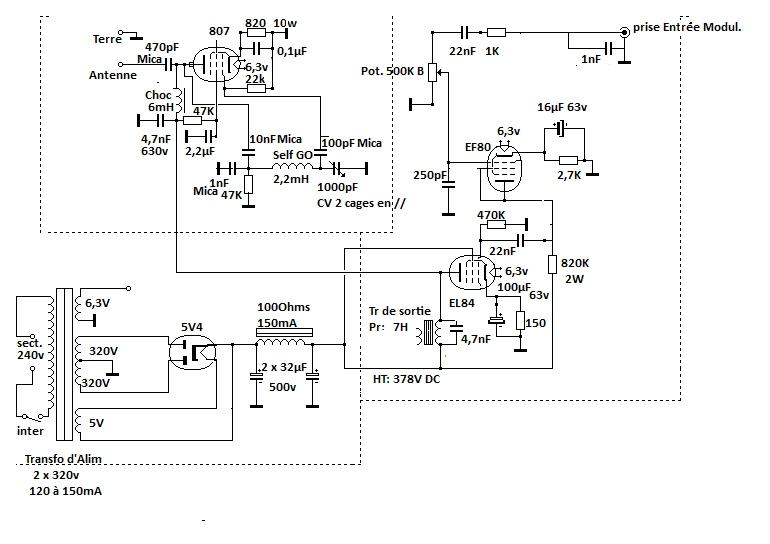

Schema de l'émetteur G.O

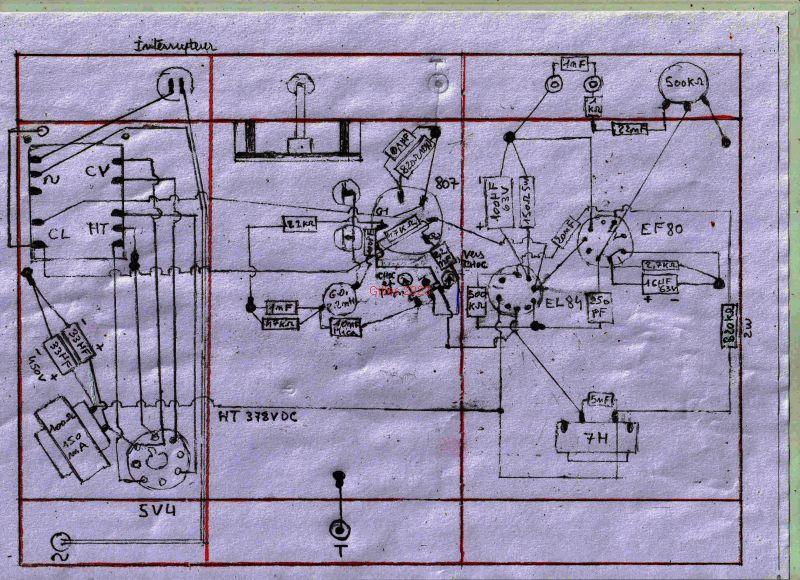

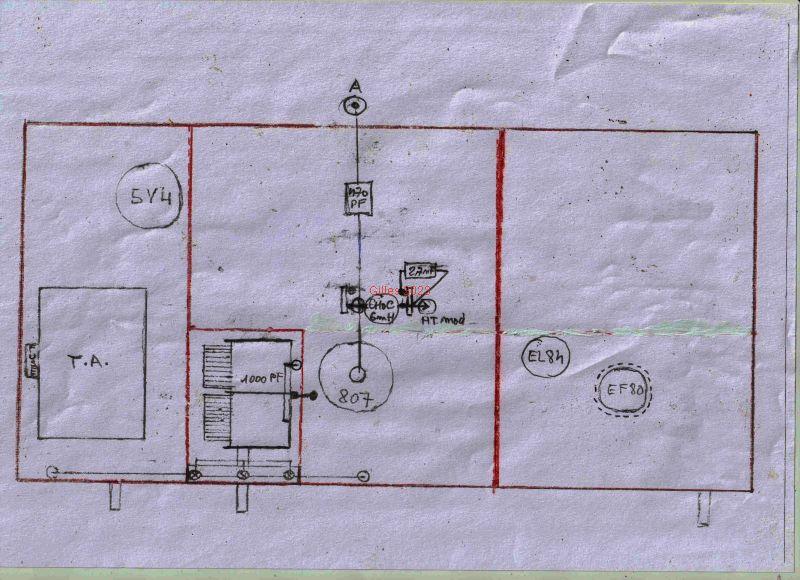

Dessins du cablage:

Les essais :

Essai avec comme source un lecteur de C.D. branché à l’entée B.F., une antenne filaire extérieure de 20 mètres (au dessus du toit de ma maison) et une prise de terre (conduite d’eau en cuivre) pour enlever la légère ronflette de fond.

L’émetteur fonctionne très bien avec une bonne puissance calé entre anciennement R.T.L. et la B.B.C., soit vers les 200 Khz avec une portée d’une bonne trentaine de mètres de distance.

Voila une réalisation qui devrait intéresser beaucoup d'entre nous!

ATTENTION elle met en jeu une haute tension très élevée et de ce fait dangereuse !

Les différents blindages entre les étages sont indispensables si on veux un fonctionnement correct!

Enfin pour ceux qui veulent savoir plus sur l'élaboration de ce montage voici le lien de discussion sur le forum "rétrotechnique":

https://forum.retrotechnique.org/t/emetteur-g-o/98403

Plus de 900 messages: bonne lecture!
