Alimentation antenne Celard par Christian
On a tous vu ces antennes cadre dans les bourses ou les brocantes.
Les plus connues sont ces deux modèles de la marque "CELARD"
Les deux modèles "portrait-capte" et "chrono-capte" ont été largement diffusés.
Si la présentation était un peu différente, la partie électronique était quasiment identique :

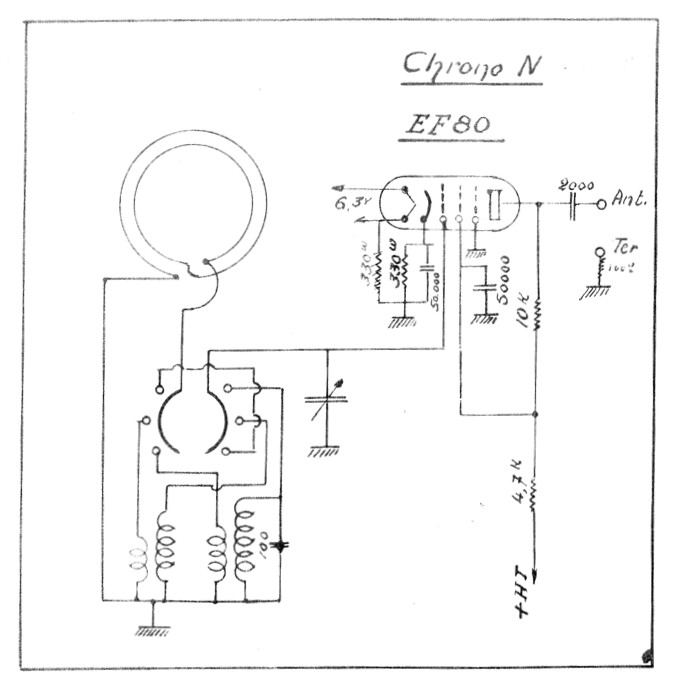

On trouvait un amplificateur HF à tube EF80, un commutateur de bandes et un réglage d'accord par condensateur variable:
Suivant les versions, elle était alimentée par cordon avec une douille "voleuse" sur le poste de tsf, ou bien, elle comportait une alimentation interne !
Celles que l'on trouve sont en général de la première version, mais le cordon d'alimentation a disparu.

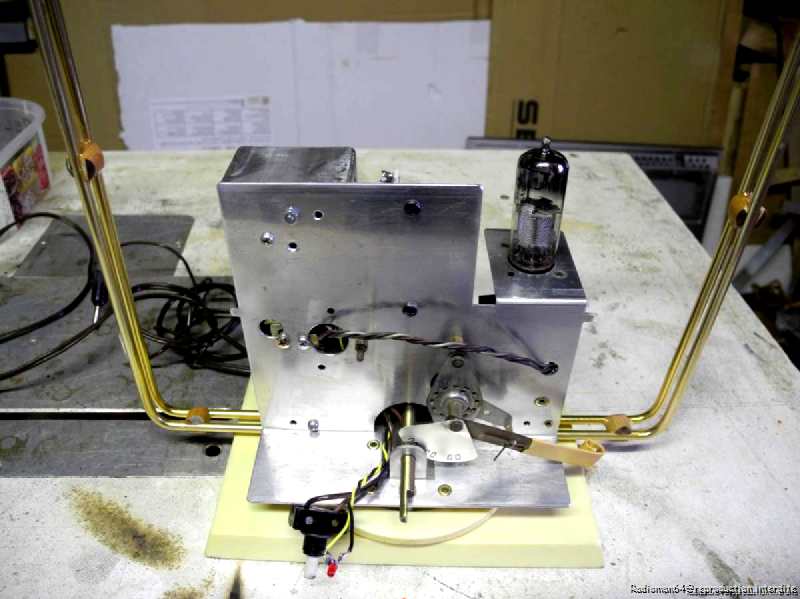

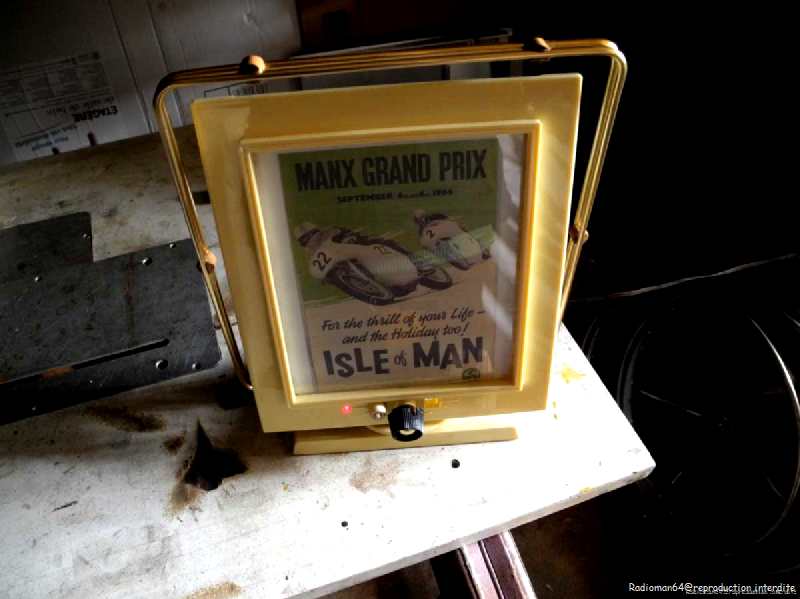

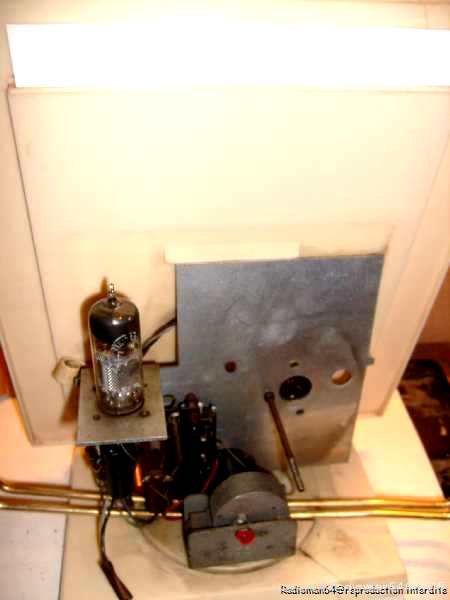

Voici par exemple des photos d'une que j'ai trouvée à la bourse d'Agen il y a 2 ans :

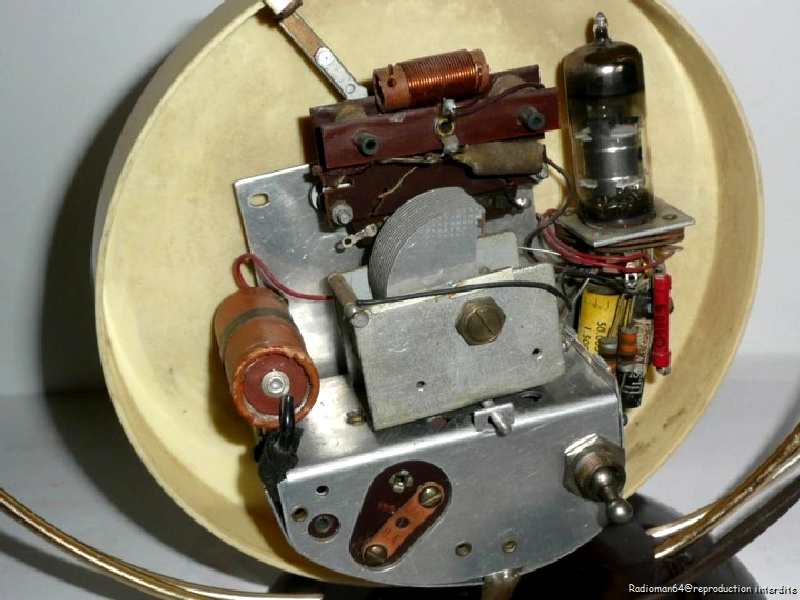

Et voici prise sur DOCTSF une photo d'une antenne "Chrono-capte" avec alimentation incorporée :
Le petit boitier métallique un peu arrondi : c'est le bloc d'alimentation secteur !

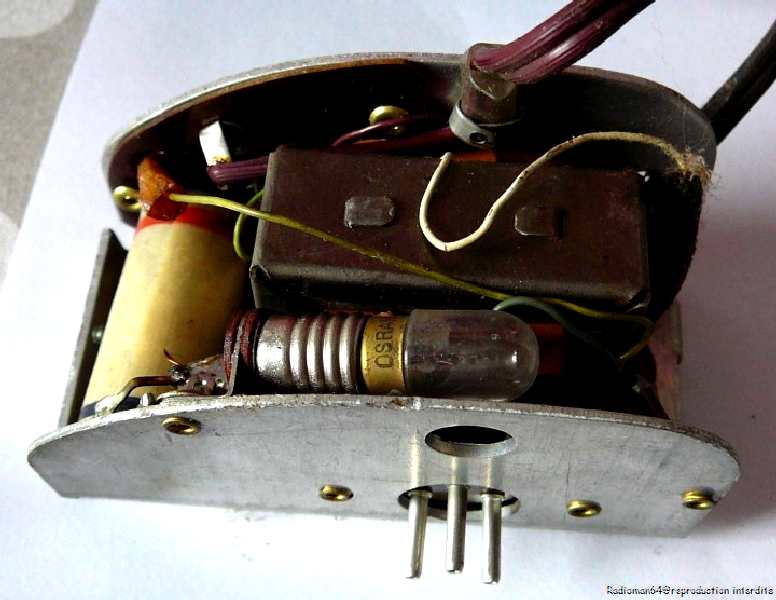

Le voici de plus pres:
Il est particulièrement compact et fournit la tension de chauffage (6,3v) et la haute tension (150v) pour l'alimentation du tube EF80.
L'idée de Christian est de construire un bloc identique, mais avec des composants modernes :
mais laissons-lui la parole :
"J'ai trouvé sur LBC cette antenne cadre type Portrait et après l'avoir retapée à grand renfort de plastic, colle, etc, je me demandais comment l'alimenter ?
Soit, la brancher comme à l'origine avec un faux culot de lampe, mais il en aurait fallu autant que de modèles de lampes.....
A l'époque, il existait le même modèle avec alim. intégrée.
Je me suis donc attelé à en réaliser une assez petite pour qu'elle trouve sa place dans le boitier. Je pouvais aussi la placer dans un coffret mobile extérieur, mais je voulais relever ce "défi"...

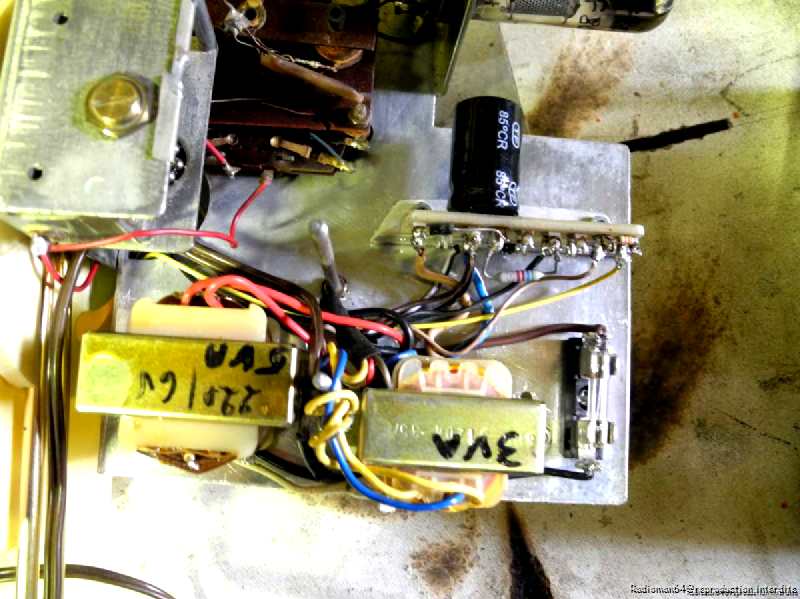

En fouillant dans mes cartons, j'ai trouvé un transfo. 230v/6v d'environ 5 Va au vu de son noyau et un 220v/2x6v d'env. 3 Va....Ça rentrait sous le capot !!!
Je les ai montés tête-bêche, le 5 Va en tête afin de récupérer le 6v pour le filament lampe et une petite Led/"marche". Le 3 Va fournissant la HT pour le tube.
Une barrette où raccorder tout ça avec diode, condensateur de filtrage filtrage et R pour ajuster la HT à env. 140v afin de ne pas surmener la EF80.
Un inter façon "ancien" sur la façade à coté du potentiomètre et un capot en tôle façonnée et percée ( façon perforée) pour le blindage.
La conso. est de 5,2 w / 30 ma, mesurée à la prise.

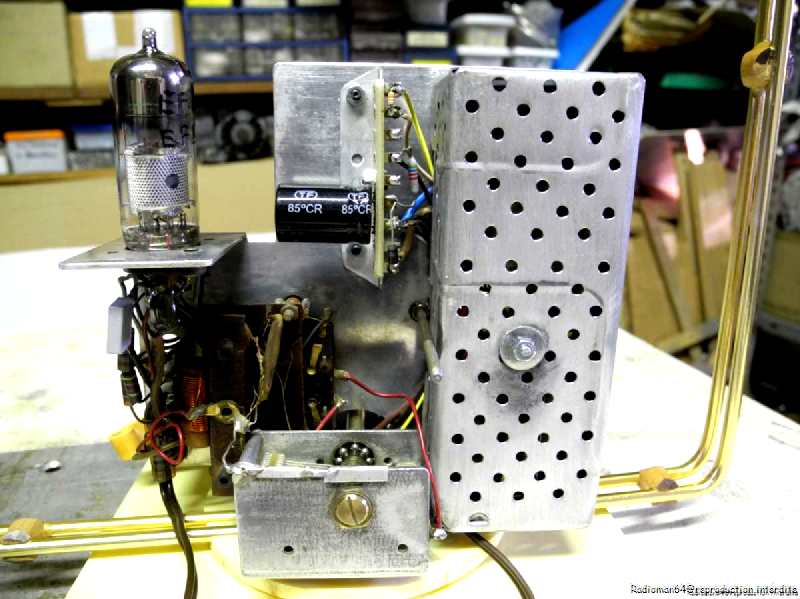

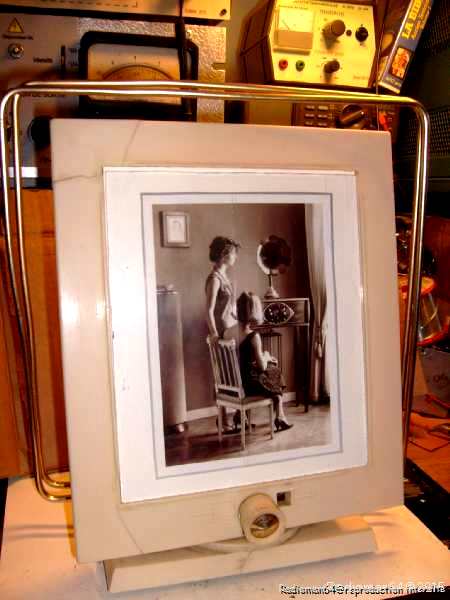

L'antenne terminée :

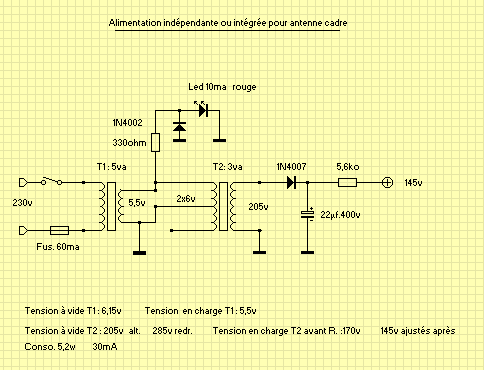

Le schéma de l'alimentation est très simple:
Et voilà une antenne parfaitement indépendante et d'un fonctionnement vraiment sûr.
Il ne me reste plus qu'à faire pareil sur la mienne!
