Groupe de leçons N°25

Ce groupe de leçons termine un nouveau cycle d'études, il comprends:

Groupe de leçons N°25

Leçon panoramique N°2
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1060&authkey=!AFCkzja-GZdY9eU&ithint=file%2cPDF
Leçon pratique N°22 bis
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1097&authkey=!AMukk6Mxu09wOYk&ithint=file%2cpdf
Abaque N°2
https://onedrive.live.com/redir?resid=C5D54420021B84DB!990&authkey=!AD539_8nXwyQ5q8&ithint=file%2cpdf
Vademecum N°2
https://onedrive.live.com/redir?resid=C5D54420021B84DB!1257&authkey=!ANVRDnUeYXri35c&ithint=file%2cPDF

 ONEDRIVE ne permet plus d'avoir des liens "raccourcis" !

On fera donc attention de faire un "copier:coller" du lien entier dans le navigateur internet pour pouvoir accéder au fichier du cours!

Leçon panoramique N°2

Sur la radio-électricité et ses applications + exercices de révision

Leçon pratique N°22bis

Récepteur à réaction à 3 tubes en ondes courtes.

Abaque N°2:

Des formules importantes...

Vademecum N°2

Des tableaux intéressants à retenir!

Mes commentaires:

La leçon pratique N°22bis nous donne toutes les indications pour construire un récepteur ondes courtes à partir du montage précédent!

On va démonter le bobinage P.O et le remplacer par un autre que nous allons construire.

Pour cela, il me faut une bande de bristol et un support de 20mm de diamètre:

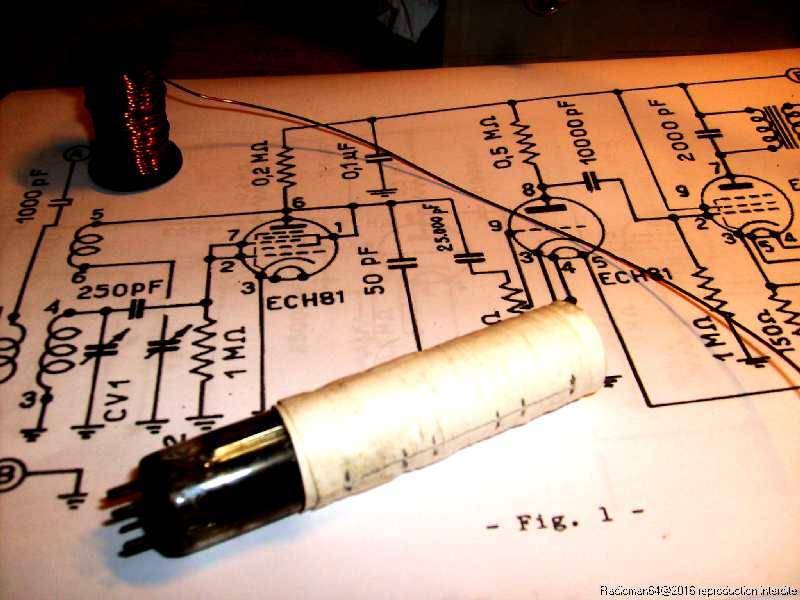

j'ai cherché un moment un tube de ce diamètre et je me suis rendu compte qu'un tube EY88 convenais parfaitement.Le carton enroulé et collé me fais un support de bobinage très convenable!

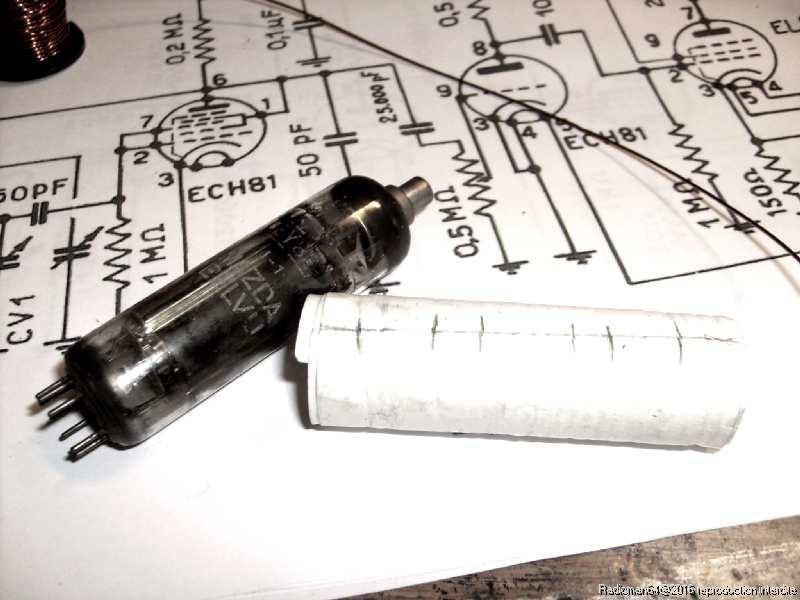

Mon support est prêt, je repère les trous à percer avec un petit forêt de 1,2mm.

Le fil utilisé est celui fourni par Eurelec pour le transformateur: il fait 0,8mm de diamètre.

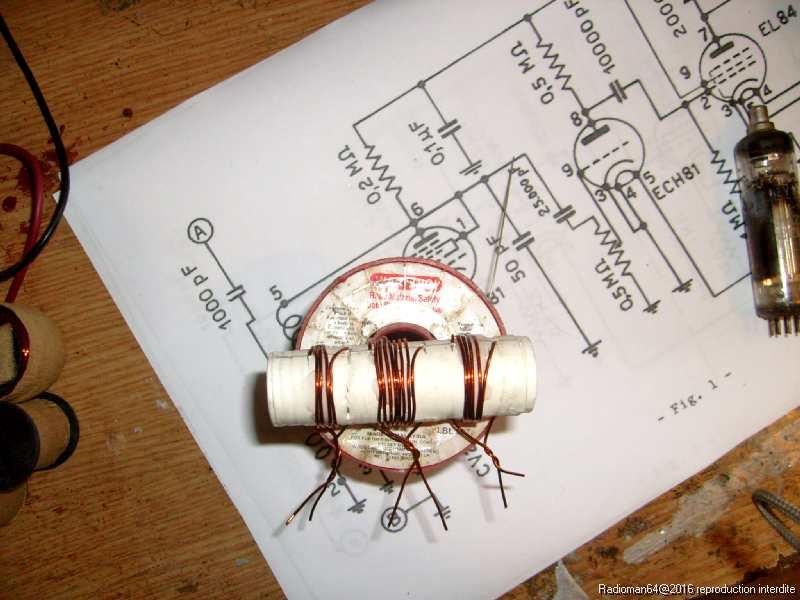

Pas facile de faire un bobinage bien régulier, je l'ai "stabilisé" avec de la colle incolore:

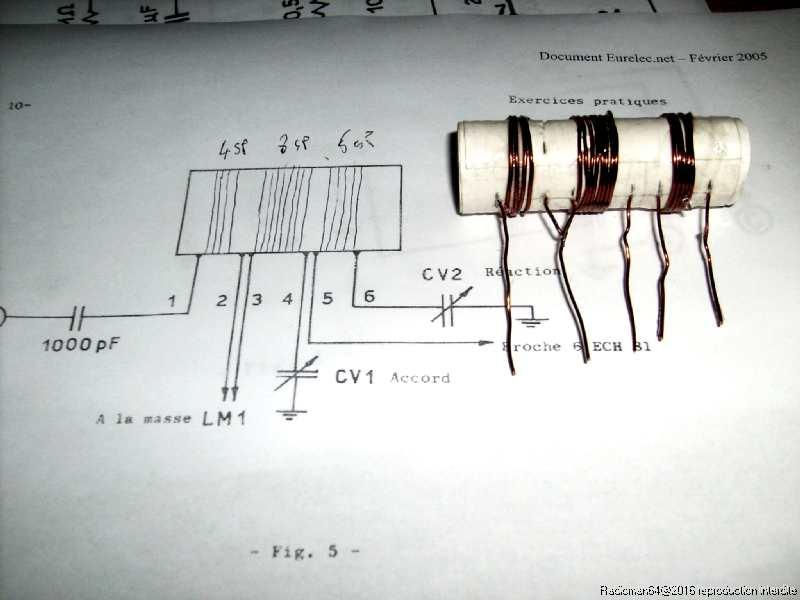

Et voilà, le bobinage est prêt à être monté dans le châssis: on remarquera les deux fils reliés ensembles, ils iront ensuite à la masse!

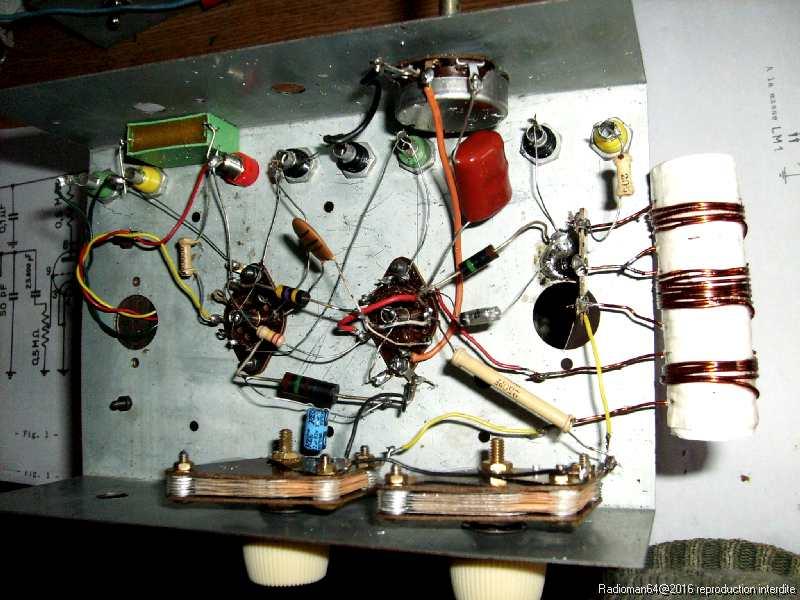

J'ai rajouté une petite barrette à cosses pour le fixer sous le châssis auquel j'ai apporté quelques modifications:

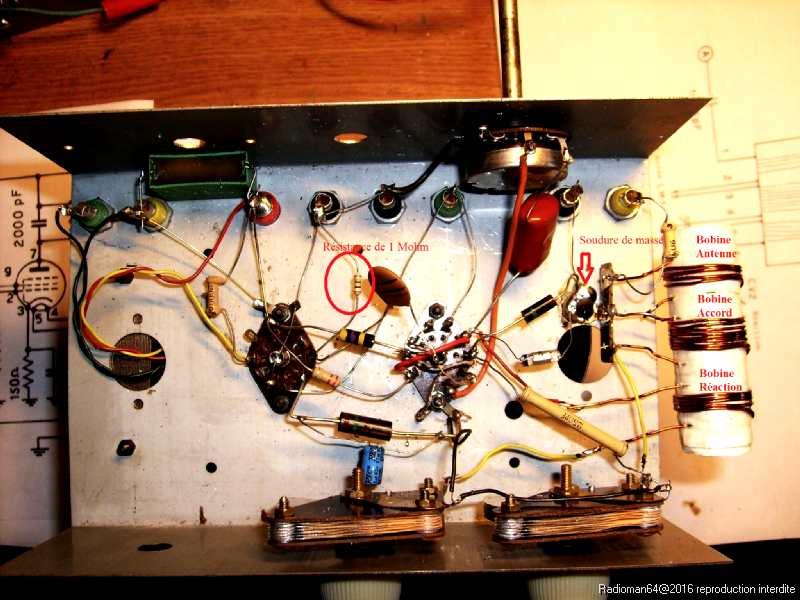

Le potentiomètre qu'on utilisais comme résistance a été remplacé par une résistance fixe de 1 Mohm 1/4W.

j'ai fait une grosse soudure de masse avec un fer de 150W au niveau de la barrette à cosses, tous les fils sont câblés au plus court.

J'espère ainsi limiter les ronflements et accrochages au minimum!

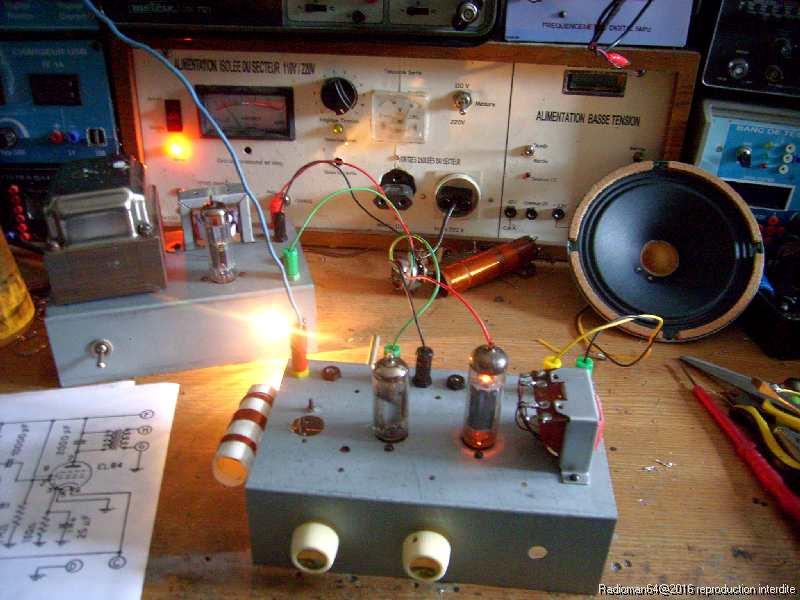

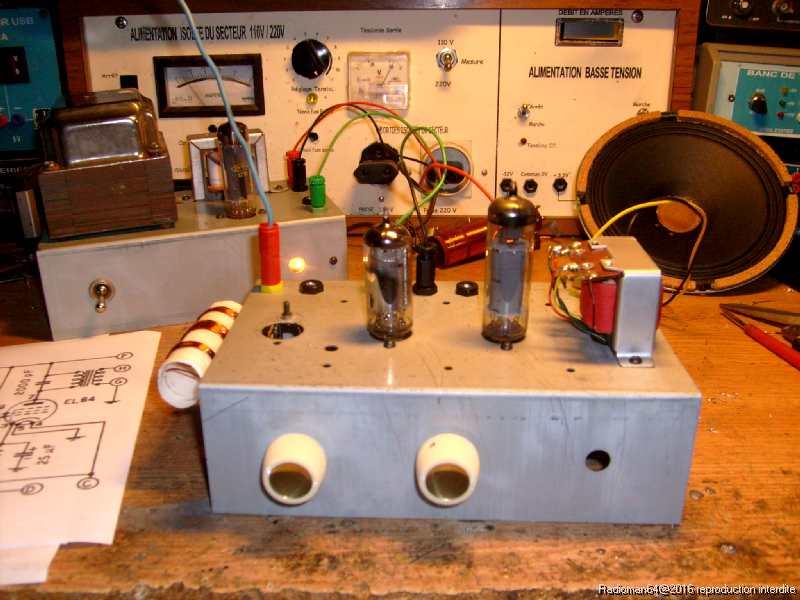

Tous les fils sont rebranchés et le premier essai s'avère concluant car en plein après midi j'ai plusieurs radios étrangères reçues très fort dans le haut-parleur:

Il fonctionne pas trop mal ce petit récepteur ondes courtes!

Voici une petite vidéo du poste en fonctionnement:

Le son est fort et clair, mais les réglages d'accord et de réaction sont très très pointus...

Les autres leçons:

Cette deuxième leçon dite "panoramique" aborde la découverte et les premières inventions relatives aux ondes radio!

Ce 2è Abaque met en oeuvre de nombreuses formules, ce système de calcul graphique est un peu dépassé de nos jours...

Ce 2è "Vademecum" est à imprimer et à garder avec le premier: c'est une mine d'informations indispensables.

Tout cela termine ce cycle de leçons, le mois prochain, un nouveau colis de matériel va nous permettre de construire un lampe-mètre ainsi que de nombreuses autres expériences passionnantes...
