Groupe de leçons N°20

Un nouveau cycle de leçons, avec un nouveau colis de matériel!

Groupe de leçons N°20
Il comprends les leçons suivantes:

Leçon théorique N°18

Leçon pratique N°18

Leçon réparations N°9

Schémas N°7

Vocabulaire E

Leçon théorique N°18

Etude des diodes à vide et à gaz + exercices de révision!

Leçon pratique N°18

Le récepteur à réaction à 3 tubes: fin du montage et pratique de la réception.

Leçon réparations N°9

Les pannes dans les haut-parleurs.

Schémas N°7:

Quelques récepteurs commerciaux.

Vocabulaire

La lettre "E".

Mes commentaires

Voyons tout d'abord ce qu'il y a dans le carton de pièces détachées!

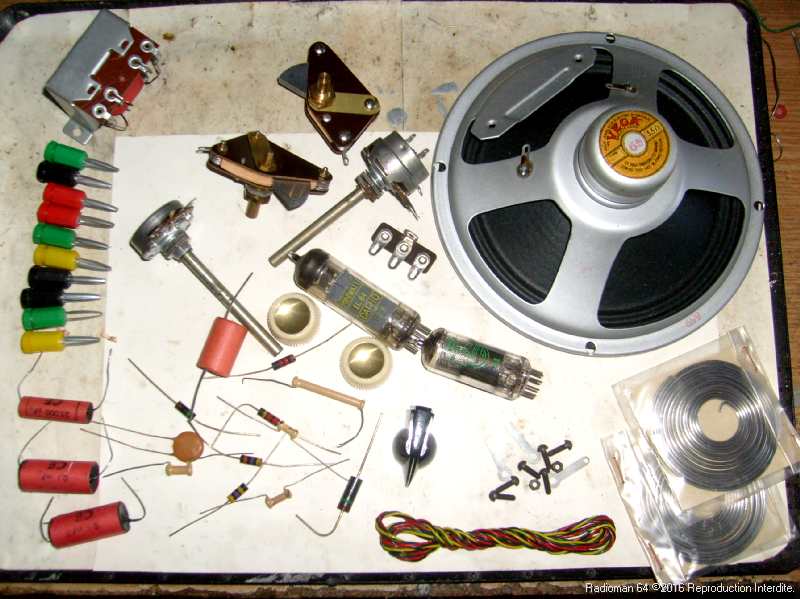

Un superbe haut-parleur "VEGA" de 17cm, un transformateur de sortie, 2 tubes, des fiches bananes, des boutons, des fils, de la soudure, tout cela va me permettre de monter mon premier récepteur radio!

J'ai toutefois un doute sur les condensateurs papier et chimique:

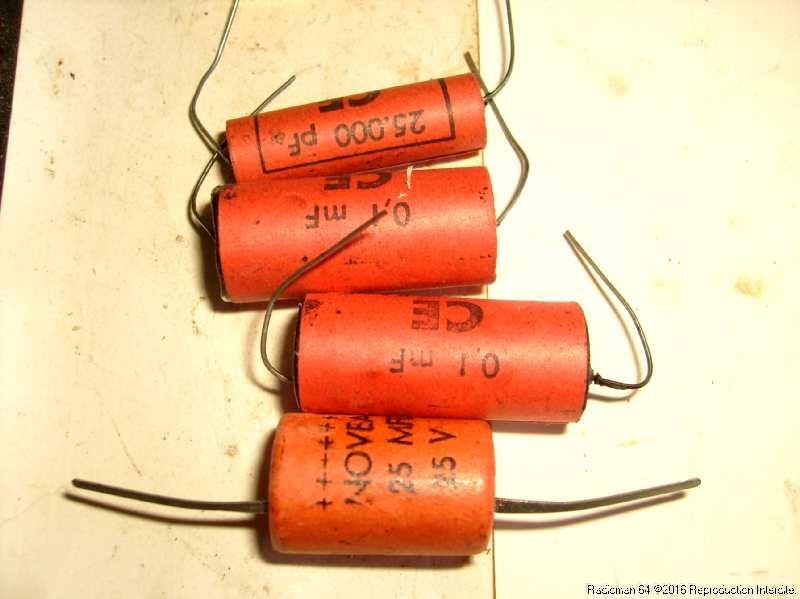

Je les ai donc passés au "testeur" et aucun n'a la bonne valeur, le chimique de 25µF 25v est reconnu comme une simple résistance!

Ces composants seront remplacés par des neufs!

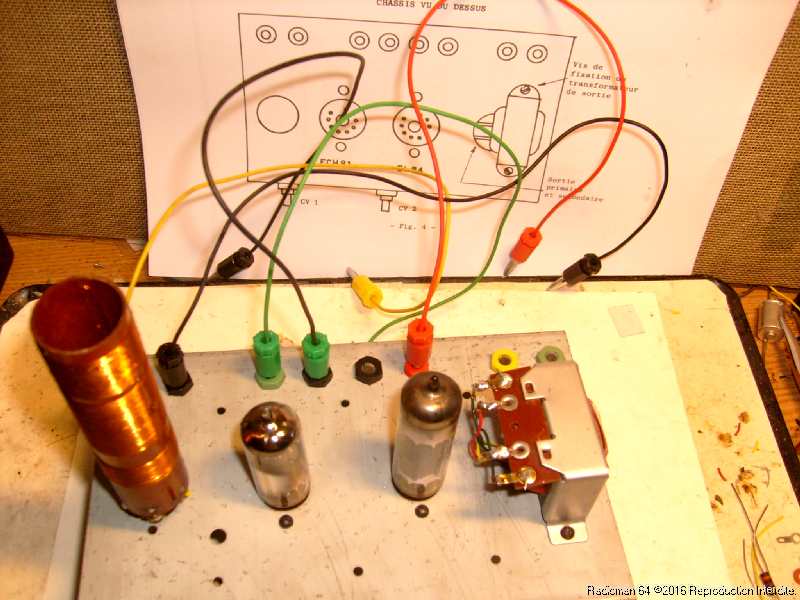

Reprenont le châssis du poste:

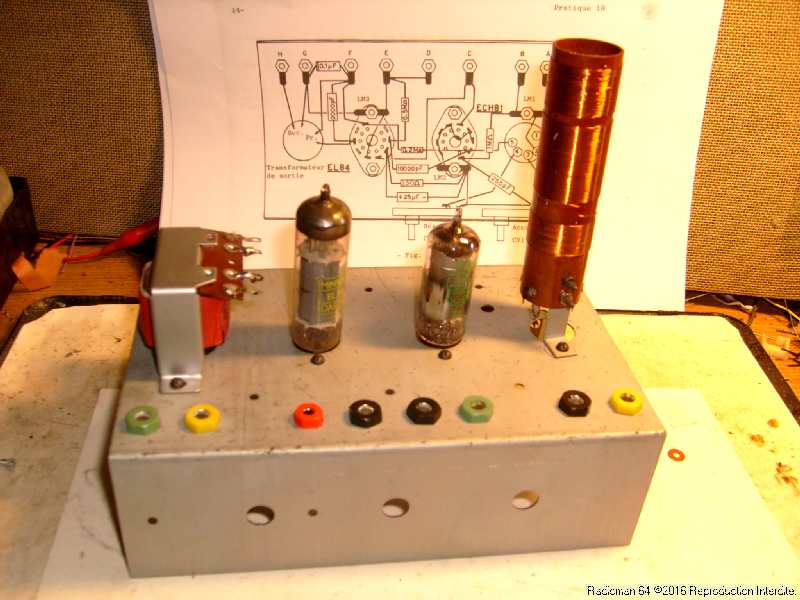

La bobine HF et le transformateur de sortie sont montés...Les deux condensateurs variables sont vissés sous le châssis: ils sont légèrement différents de ceux dessinés dans le cours mais leur valeur est identique!

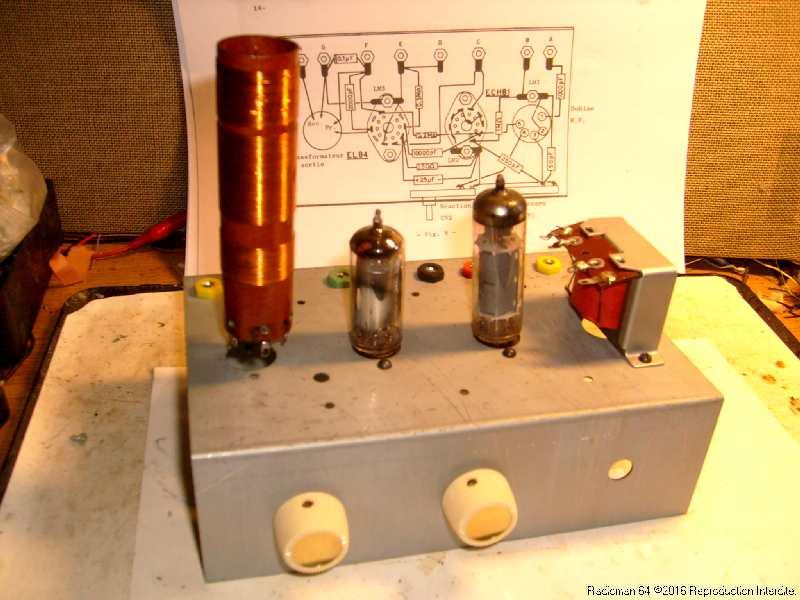

Sur les axes on visse les deux boutons!

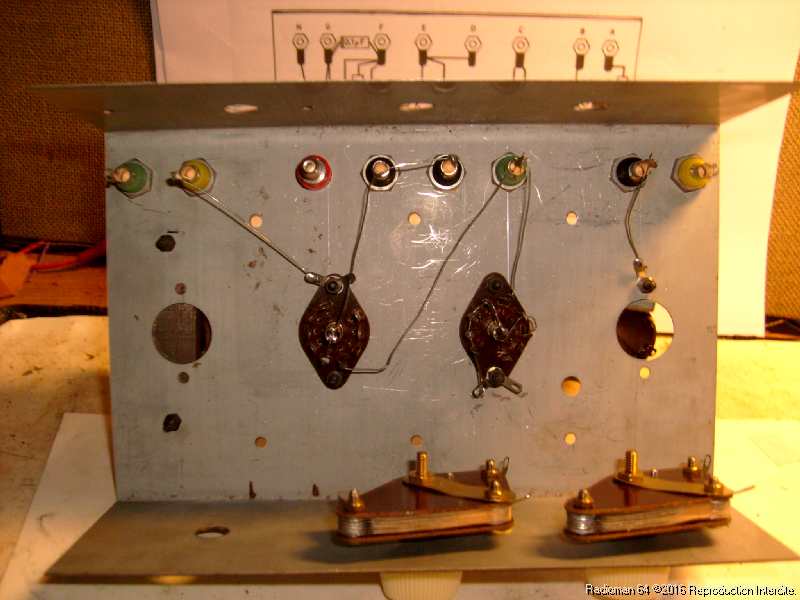

Début du câblage...Rien de très compliqué!

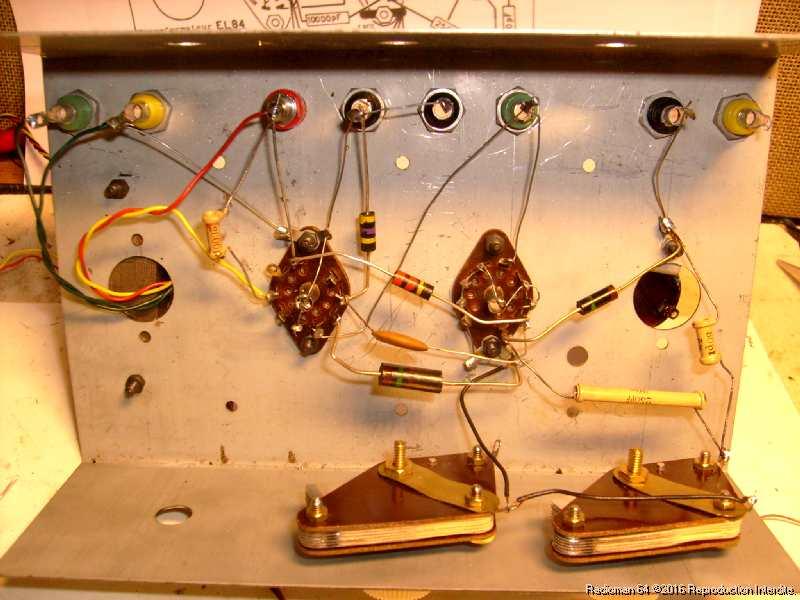

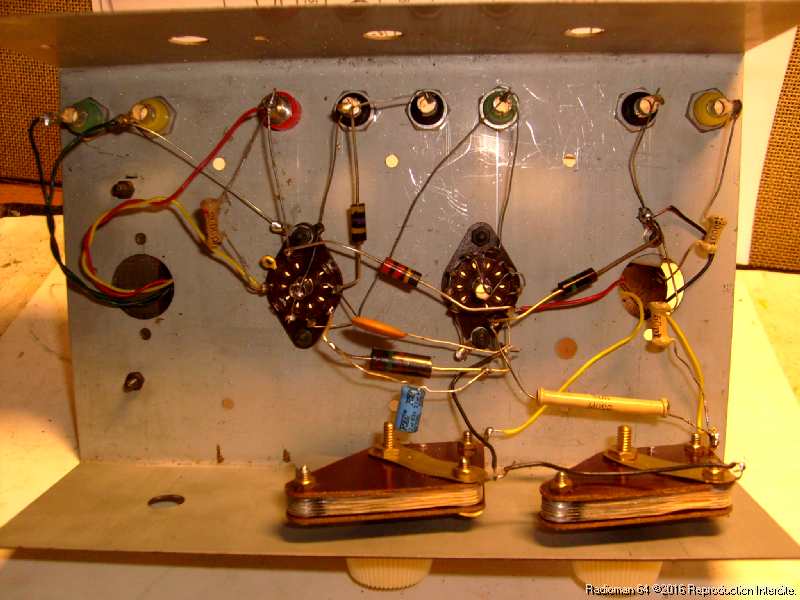

Le câblage est terminé: j'ai mis un condensateur neuf de 25µF 63v pour remplacer celui qui etais défectueux.

Il faut maintenant faire les cordons avec les fiches bananes fournies:

Après une dernière vérification point par point, le poste est prêt à être branché sur l'alimentation.

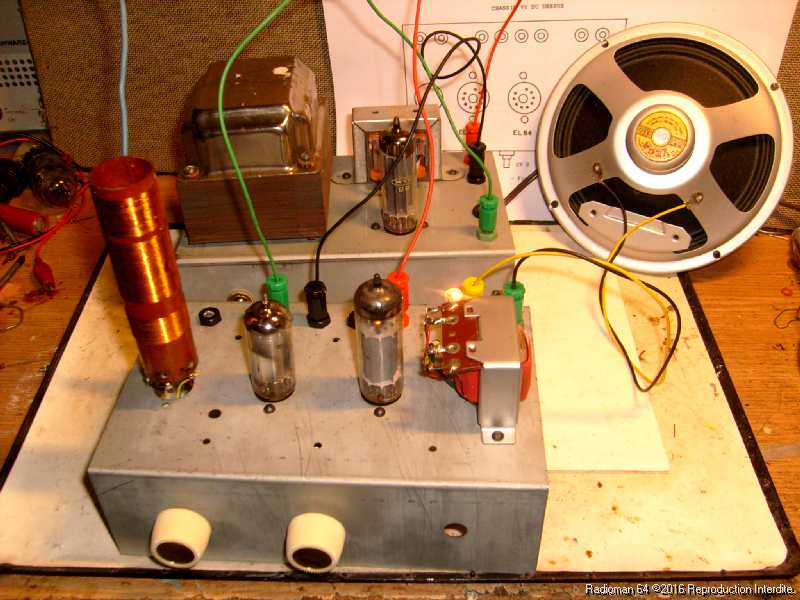

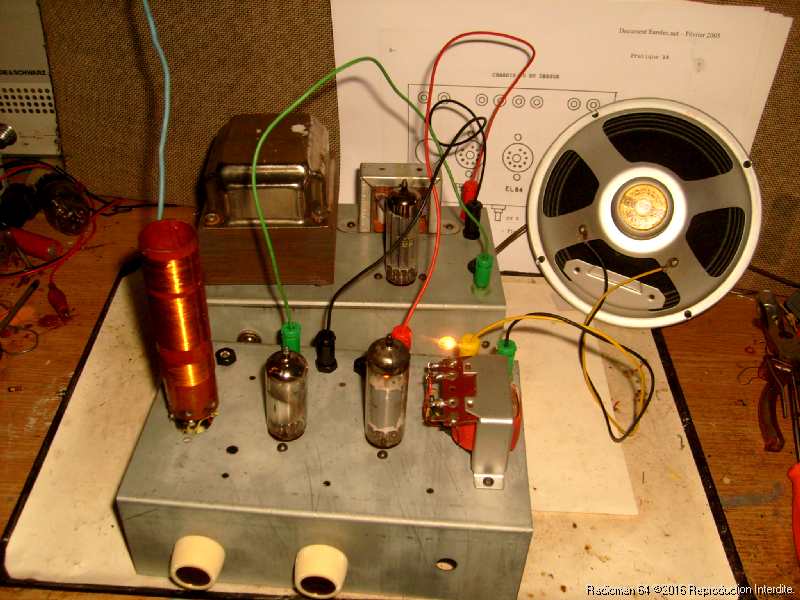

C'est le moment crucial: Premier essai....Rien ne fume...Les lampes s'allument!

Beaucoup de sifflements: le potentiomètre de réaction agit de manière progressive ...

Pour l'instant pas de station à recevoir, mais je suis très mal placé, et avec une antenne intérieure!

Attendons la soirée que la propagation soit au rendez-vous...

J'ai bien fait d'attendre, à partir de 23.00H j'ai pu recevoir 2 radios Espagnoles et une radio arabe!

Le réglage est très pointu et il faut maintenir le poste à la limite de "l'accrochage" avec le bouton de réaction!

Les autres leçons:

Le cours théorique N°18 est dédié aux diodes à vide et aux diodes à gaz:

Influence du vide sur le redressement, calculs théoriques et schémas pratiques!

+ quelques exercices de révision.

La leçon de réparation N°9 décrit les pannes dans les haut-parleurs et reproducteurs sonores, comment y remédier.

On va trouver ensuite les schémas de quelques récepteurs commerciaux...

Enfin le chapitre vocabulaire avec la lettre "E".

Passons aux leçons suivantes: =>  Groupe de leçons N°21
