Modules "audio/video " Chinois

C'est en 2014 que je vous ai présenté un de ces modules asiatiques :

Sous un très faible volume il avait déjà diverses fonctions :

Réception FM, lecture USB ou carte SD, connexion Bluetooth, etc.

Depuis les Chinois n'ont pas cessé de nous proposer de nouveaux modèles plus ou moins intéressants et pas toujours bien documentés !

Avec cet article on va essayer d'en faire le tour, car de nombreux "amateurs" ont eu des problèmes lors du branchement et de l'utilisation de ces petits modules.

1- En premier : l'alimentation

Comme beaucoup de matériel informatique la tension de fonctionnement de ces circuits est de 5 volts !

Mais dans les descriptions les Chinois nous précisent qu'ils fonctionnent en 12Volts : pour cela un régulateur de tension (genre 7805) est soudé sur le circuit imprimé : l'entrée du régulateur accepte une tension comprise entre 8 et 18v, sa sortie restant stabilisée à 5 V..

Il existe donc deux versions de modules :

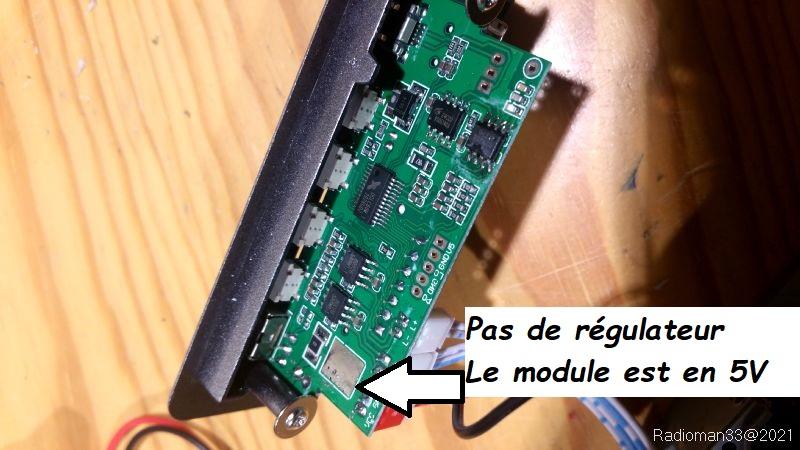

Ceux qui fonctionnent en 5 volts :

Et ceux qui fonctionnent en 12v (8-18v) :

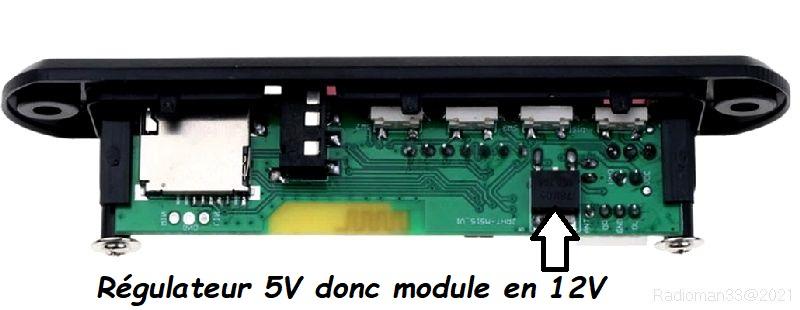

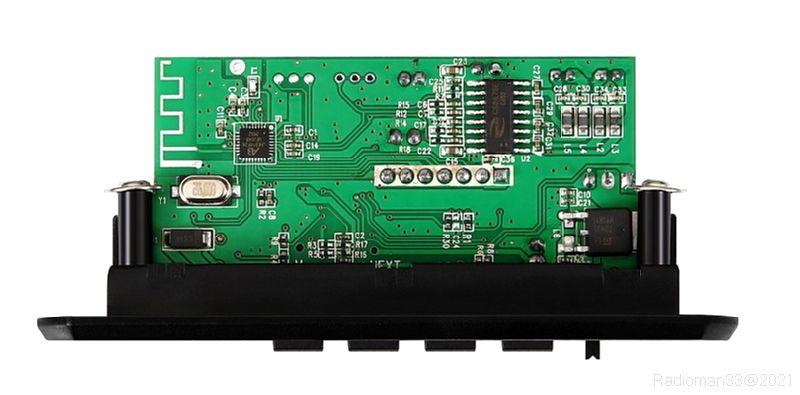

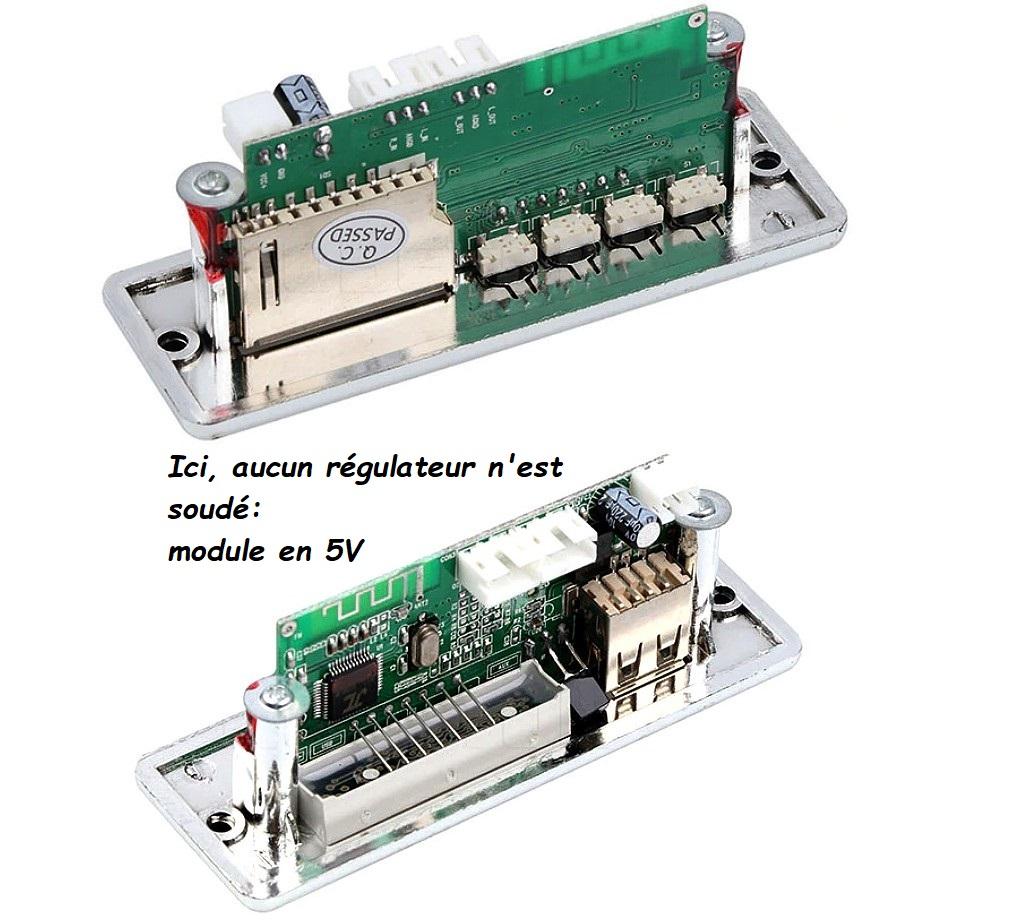

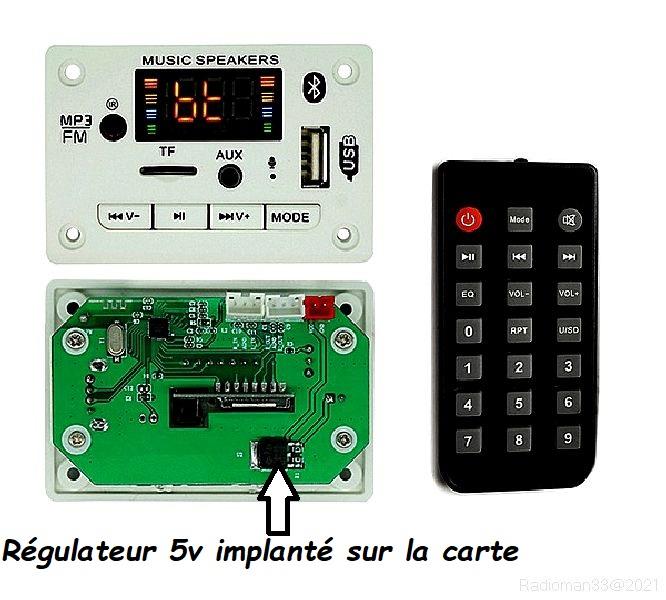

Le régulateur étant ce petit "pavé" carré de 8 x 8mm environ et il peut être monté soit coté composants soit coté cuivre :Ces modules ont ce fameux régulateur implanté sur le circuit donc pas de doute :

Ils fonctionnent tous en 12v !

Attention : La tension minimum à fournir est 8 V sinon le régulateur ne fonctionne pas correctement et des anomalies bizarres apparaissent, bruits, crachotements, micro coupures du son, etc ....

On évitera aussi d'alimenter en 5 volts un module prévu pour 12 V:

Pour les raisons évoquées plus haut le régulateur intégré ne pourra pas fonctionner correctement !

On fera également très attention aux polarités car une inversion et c'est la mort du module .

Voyons les autres branchements à effectuer :

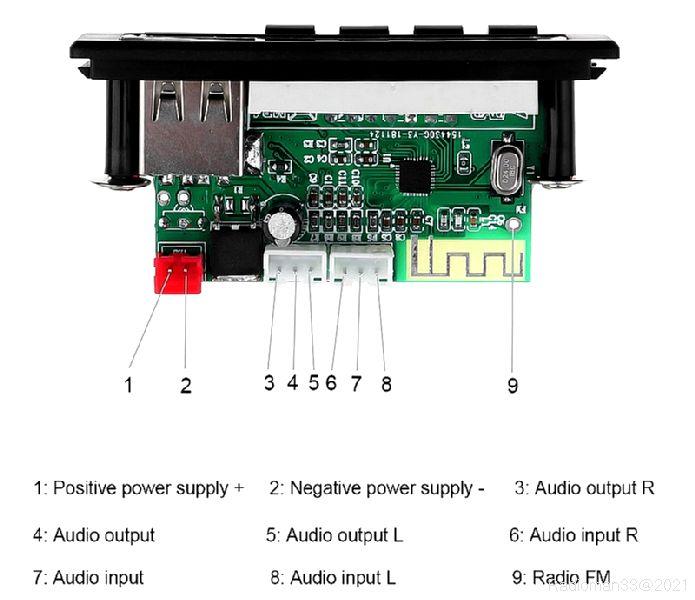

2 modules et deux branchements un peu différents !

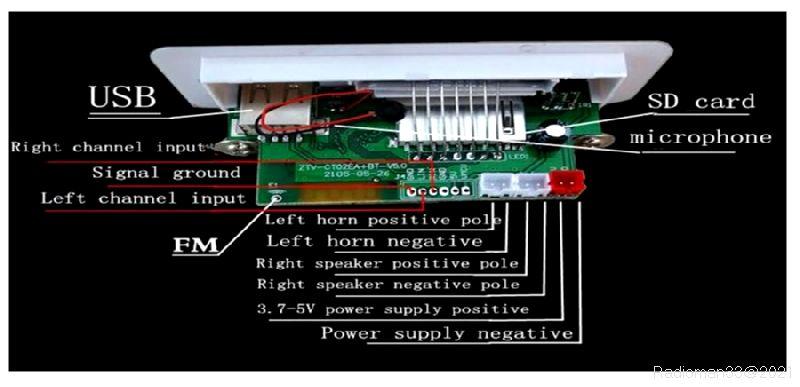

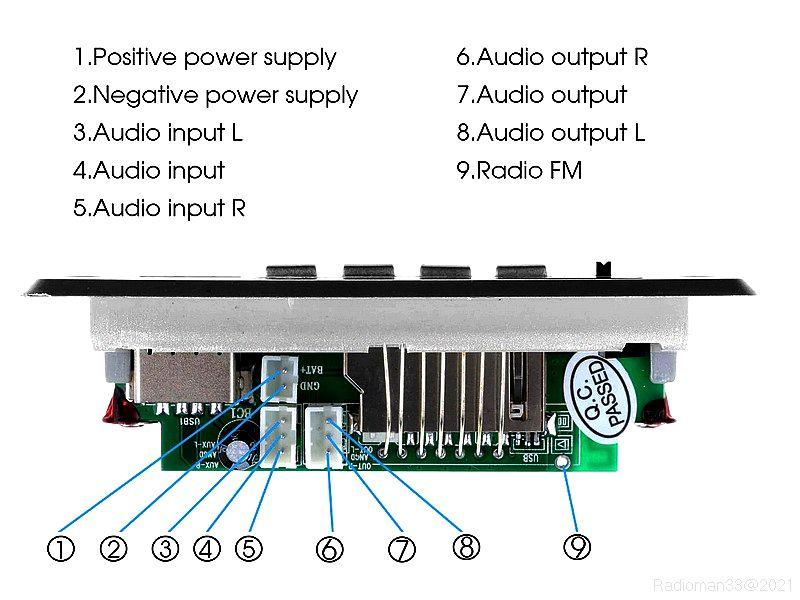

"Audio output" c'est les sorties vers l'amplificateur ou bien le poste de TSF

"Audio input" c'est l'entrée "Aux" que l'on retrouve aussi en façade

"Radio FM" c'est là que l'on va brancher un fil pour l'antenne FM

"Power supply" positive et négative sont les fils d'alimentation.

Tout cela est finalement très simple...

2- Les modules amplifiés :

Depuis peu on a vu arriver des modules comportant un amplificateur intégré sur le circuit imprimé !

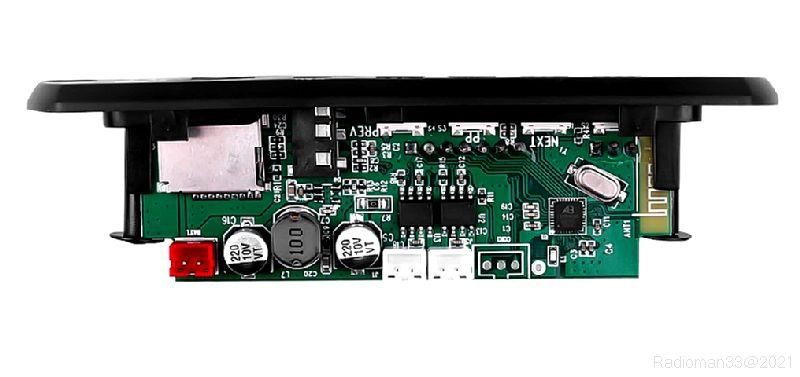

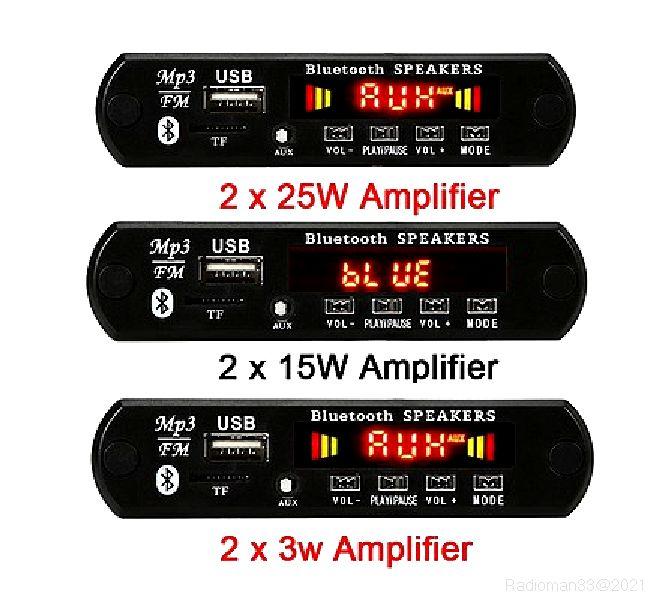

 C'est des amplis numériques (classe D) qui sont très petits :Au centre les deux circuits amplis.

Ces modules fonctionnent le plus souvent en 12v (mais pas toujours) :Ce dernier fonctionne en 5 volts !

 Ils ont tous une particularité les amplificateurs sont sur chaque voie montés "en pont" :

Ça veut dire quoi ?

Un montage en pont (bridge en anglais) consiste à relier ensemble deux voies d'amplification pour en augmenter la puissance.

On remarque aussitôt que les deux fils de la sortie "hautparleur" sont isolés de la masse !

On fera donc très attention de ne pas les relier ensembles ni à la masse : chaque sortie des HP a bien un connecteur séparé.

Pour avoir testé ces modules : la qualité sonore fournie est très moyenne !

Il sera plus judicieux de prendre un module sans ampli et d'y rajouter un ampli séparé...

3-Les télécommandes :

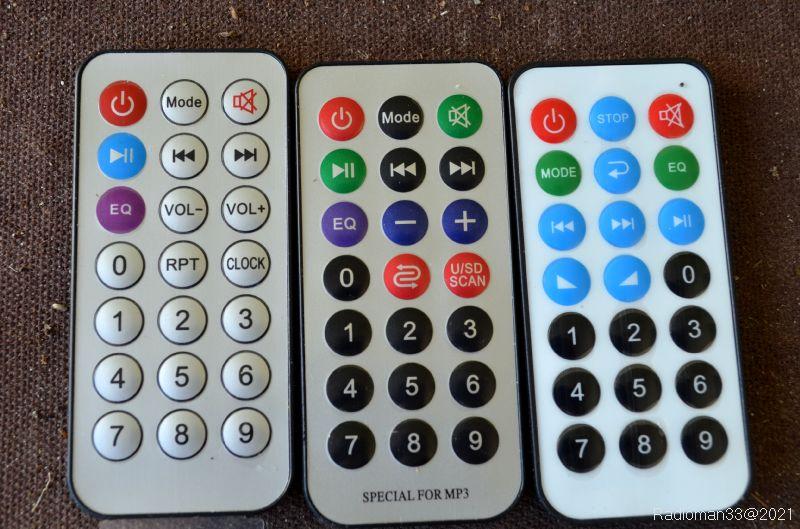

J'ai à ce jour eu trois modèles différents (il y en a peut-être d'autres):

Elles se ressemblent toutes mais la disposition et les fonctions des touches sont différentes.

4- Utilisation et particularités du système

Entrées USB et SD

Si rien n'est branché en appuyant sur "mode" ces entrées ne sont pas listées.

il faut mettre une clef ou une carte mémoire pour que la fonction soit reconnue !

ATTENTION :

Il faut impérativement que la clef ou la carte soit formatée au format "FAT32" sinon ça ne fonctionne pas !

Fonction "Bluetooth"

Pensez à activer le BT sur votre téléphone, la connexion est confirmée par un "bip"

(Un seul téléphone à la fois peut être connecté !

Fonction "FM"

Brancher un fil d'antenne d'environ 70cm de long dans la prise (ou bien le souder sur le circuit au point marqué "A" ou "Ant")

La mémorisation des stations se fait uniquement de manière globale et automatique: maintenir appuyée pendant 5 secondes une des touches de recherche !

Les stations seront stockées arbitrairement dans l'ordre de réception (entre 10 et 30 stations suivant les modules).

5- les modules montés en boitier

Je vous en ai présenté un il y a peu de temps !

Il permet d'avoir un ensemble propre et bien fini pour un prix dérisoire :

L'article est ici : ==> Boitier module PU, Bluetooth,

6-Les modules Audio/vidéo

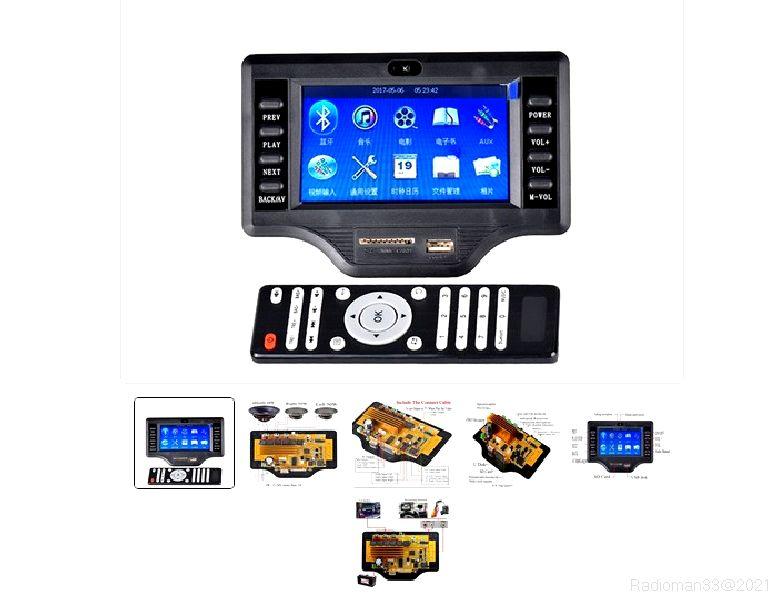

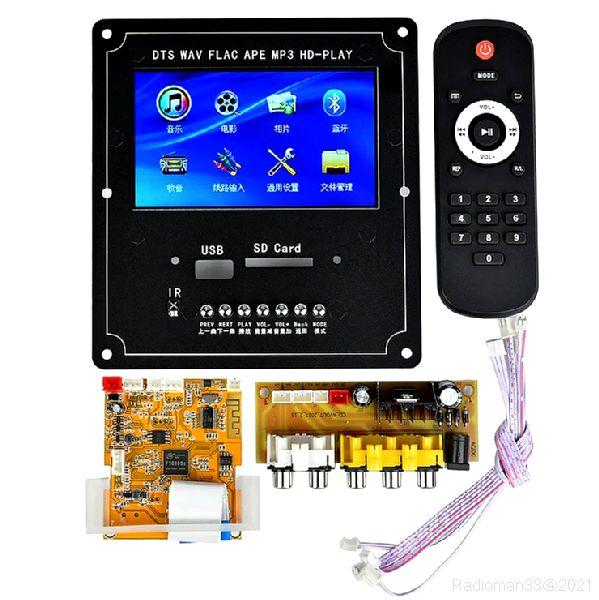

On trouve aussi plusieurs modules qui gèrent à la fois le son et l'image :

On pourra ainsi intégrer un lecteur multimédia dans n'importe quel appareil :

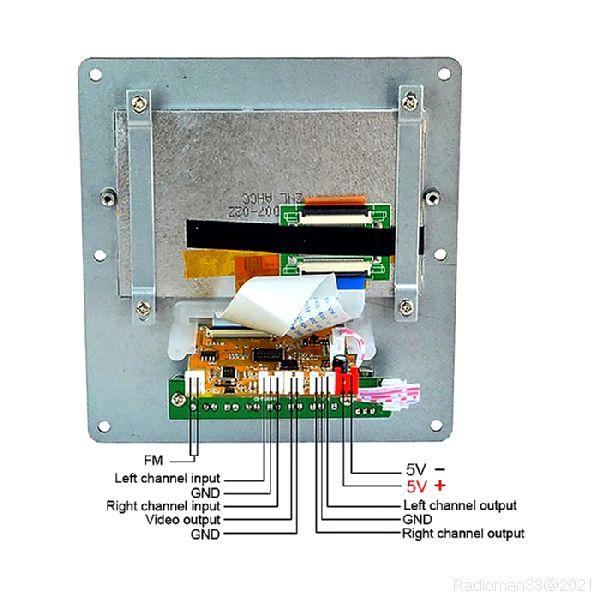

Ils possèdent de nombreuses possibilités de connexion :

On a même une sortie vidéo pour y brancher un écran plus grand...

7- les modules divers

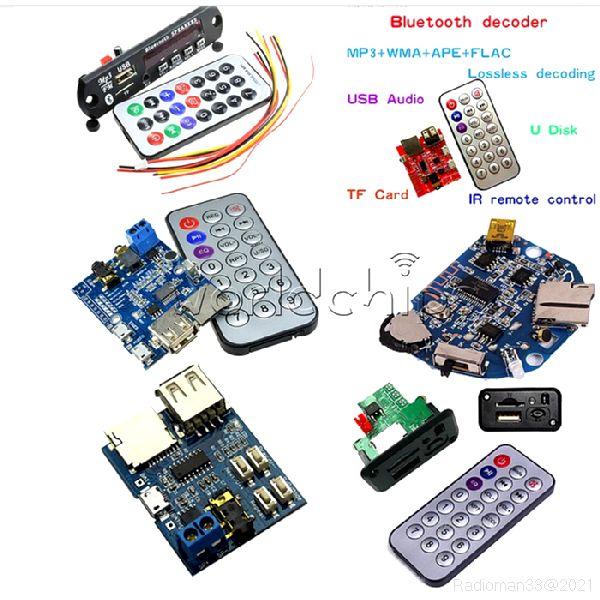

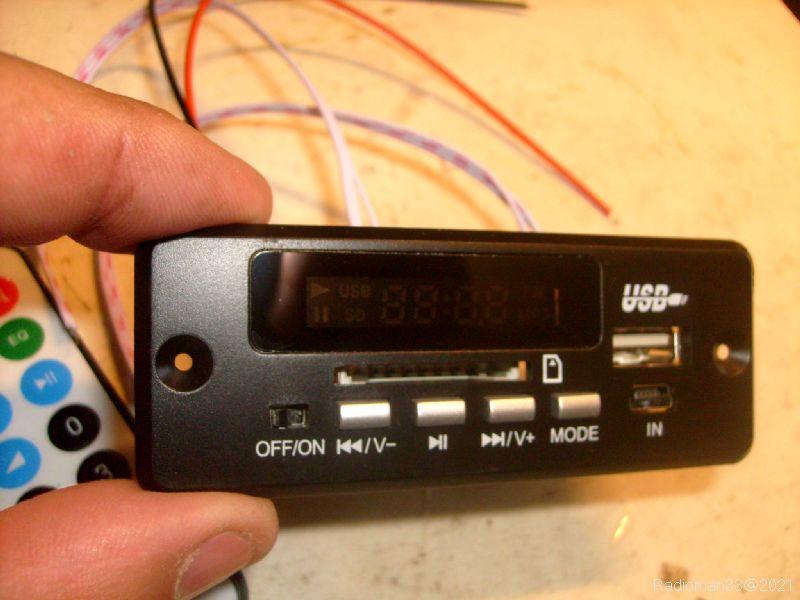

Il y a aussi de nombreuses versions plus ou moins complètes, avec ou sans écran, avec ou sans Bluetooth,  certains modules sont très petits :

Le choix ne manque pas, chacun choisira le module qui convient le mieux à ce qu'il veut faire !
