Module chinois: affichage en façade

Il y a quelques années, j'avais à la demande d'un ami fait cette petite modification :

l'idée est très simple :

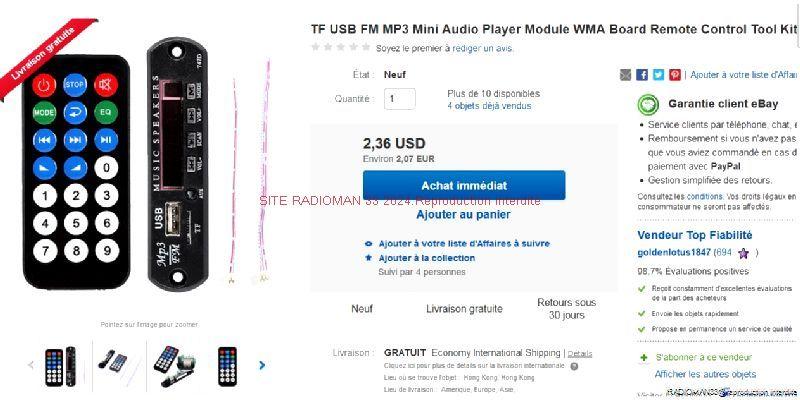

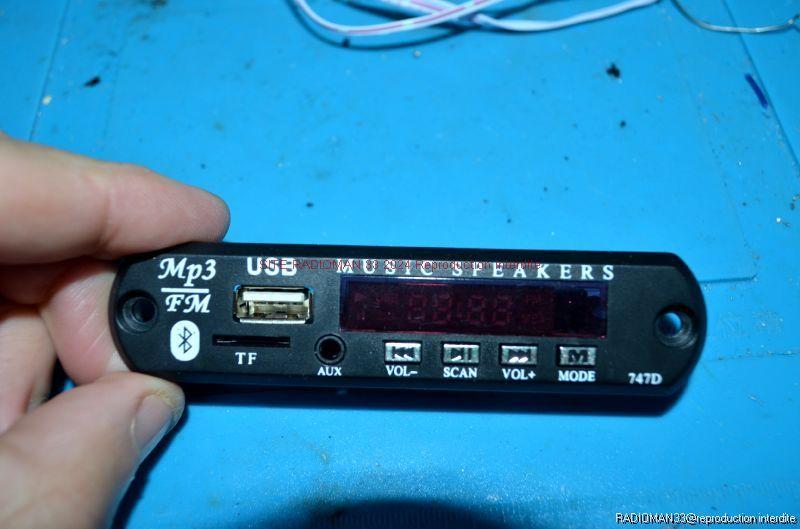

déporter derrière le cadran d'un poste l'afficheur d'un petit module chinois comme celui-ci :

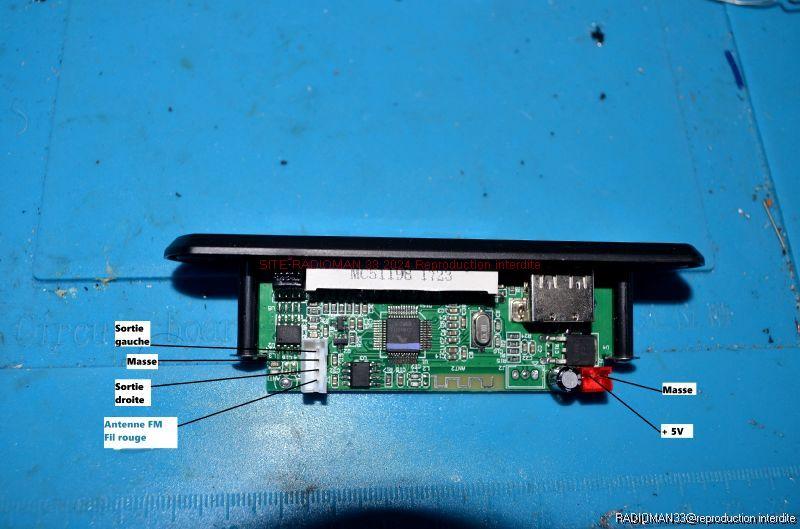

Vue de l'arrière : ils se ressemblent tous :

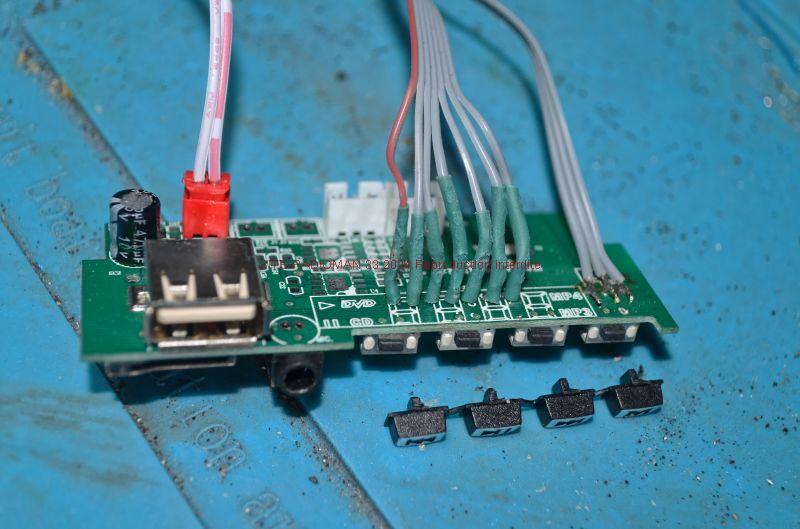

On va dessouder l'afficheur : le bloc blanc en haut au centre et le relier fil par fil au circuit imprimé par un morceau d'environ 30 cm de fils en nappe :

On fera de même pour les trois fils du capteur infrarouge !

Chaque fil est bien isolé par un morceau de gaine thermorétractable

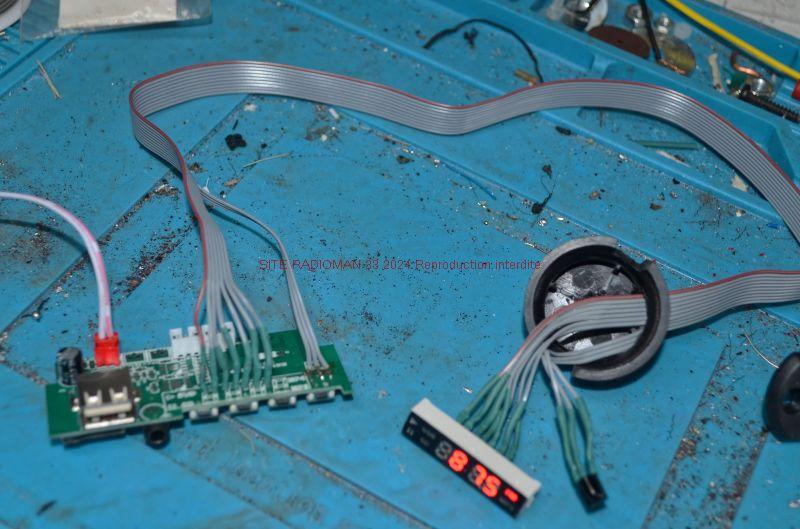

Voilà ce que ça donne une fois le câblage terminé :

À noter, les deux nappes sont passées dans un morceau de plastique arrondi pour la fixation future.

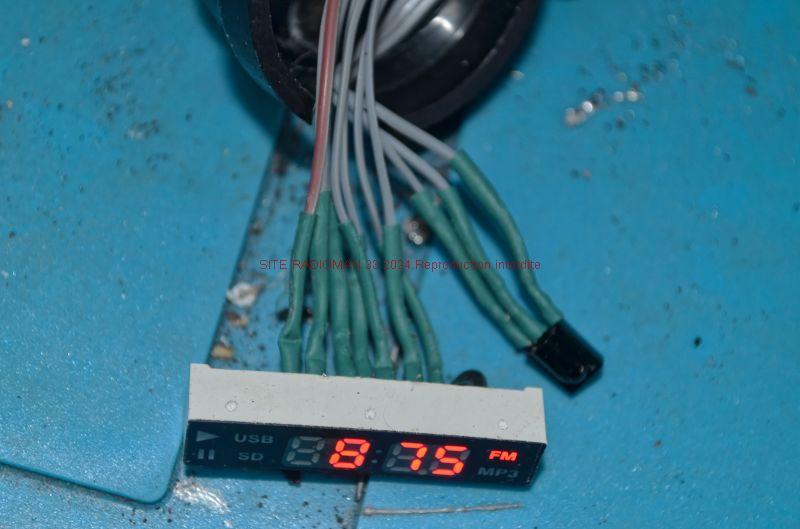

Voilà l'afficheur et à côté le petit capteur infrarouge !

Il reste à installer tout ça derrière le cadran du poste.

j'ai utilisé un emplacement disponible :

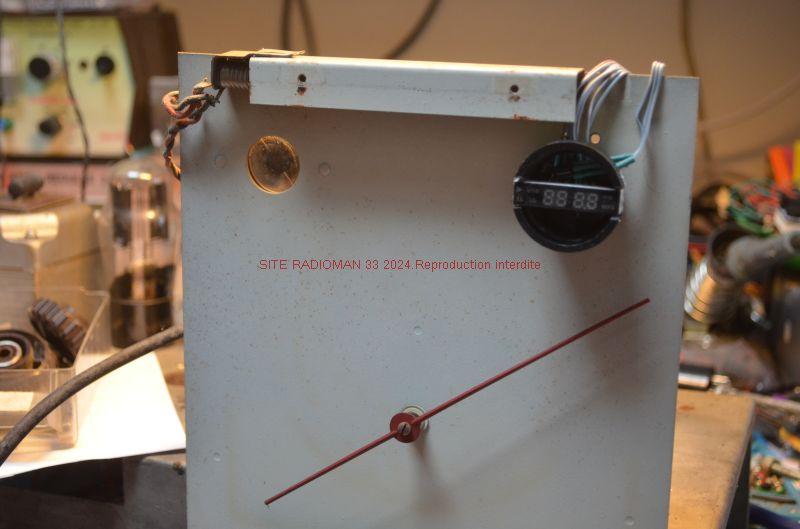

L'afficheur est collé avec un morceau de scotch double-face au milieu du trou disponible

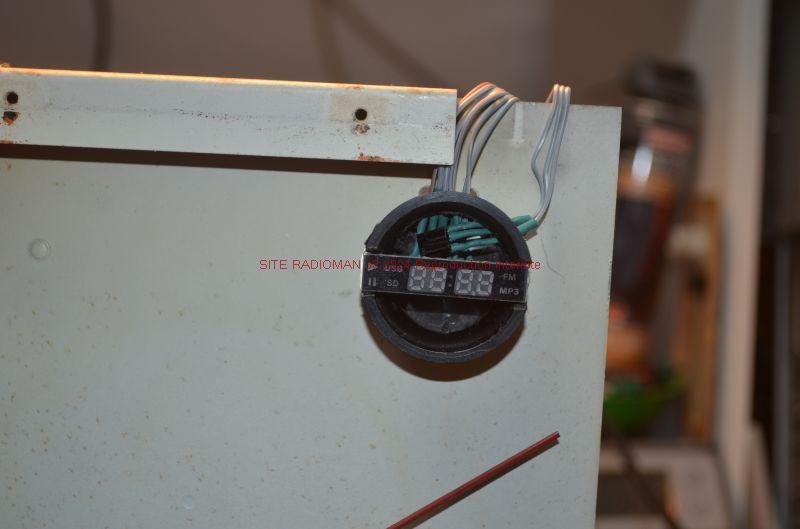

Le capteur infrarouge de la télécommande est disposé sur le dessus et collé à l'araldite.

Il ne reste plus qu'à brancher le module sur la prise "pick-up" du poste et à l'alimenter en 5v ou 12v suivant le modèle choisi.

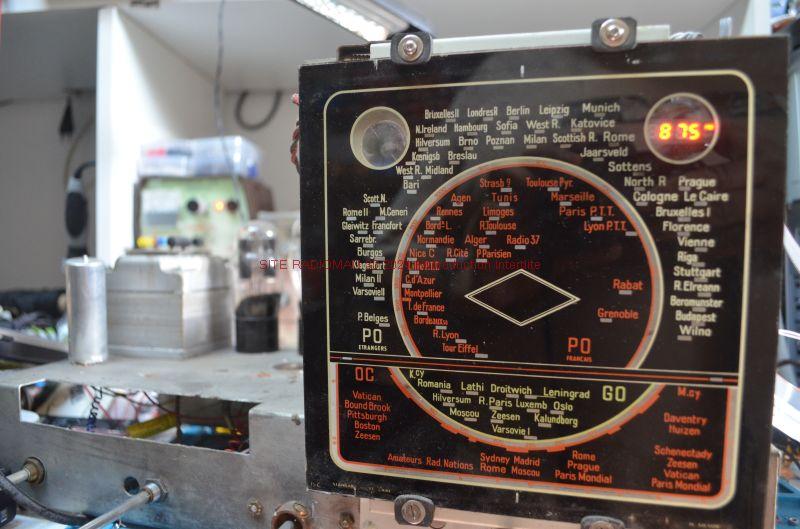

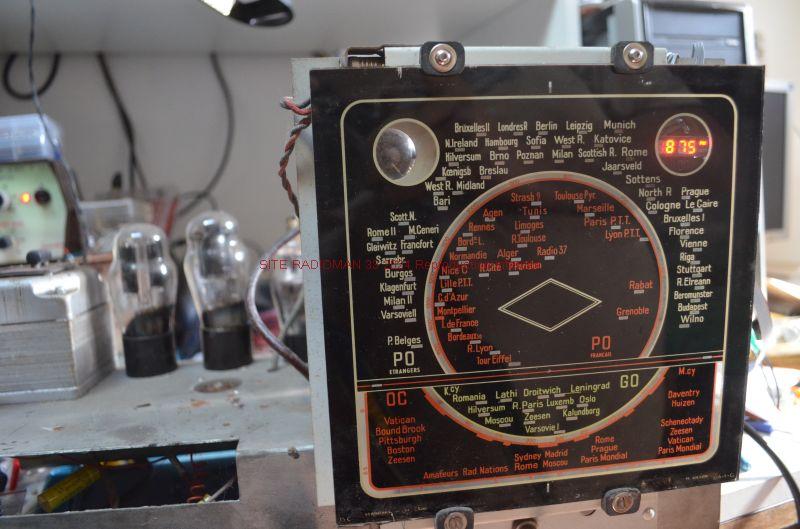

Le voilà en fonctionnement sur le poste :

On peut désormais voir la fréquence FM ou bien la fonction affichée et commander le module depuis le devant du poste.

Le module quant à lui est fixé sur le carton arrière…

je n'avais pas fait de vidéos à l'époque, mais je pense que les photos suffisent à la compréhension du montage.
