Les postes "Génériques"..!

On avais déjà remarqué que beaucoup de postes trouvés dans les greniers (ou vide-greniers) n'avaient pas de marque apparente!

Dans les publicités de l'époque on trouvais une grande quantité de postes en Kit qui étaient bien meilleur marché que les appareils des grandes marques...

Ces poste ont été montés le plus souvent par des petits artisans locaux qui s'inspirent tous des mêmes schémas.!

Pour illuster cela, j'ai trouvé dans la revue "Radio-pratique" de 1954 une étude de différents montages utilisant un chassis de base commun et des jeux de tubes différents:

C'est l'objet du présent article!

L'intégralité du dossier est disponible au format PDFdans la rubrique "téléchargements" du site pour une impression et une lecture plus facile!

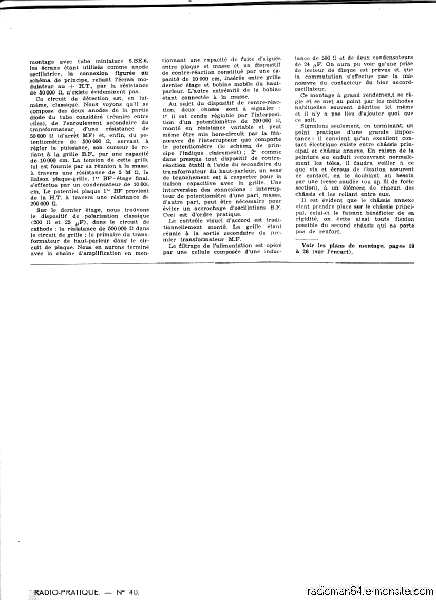

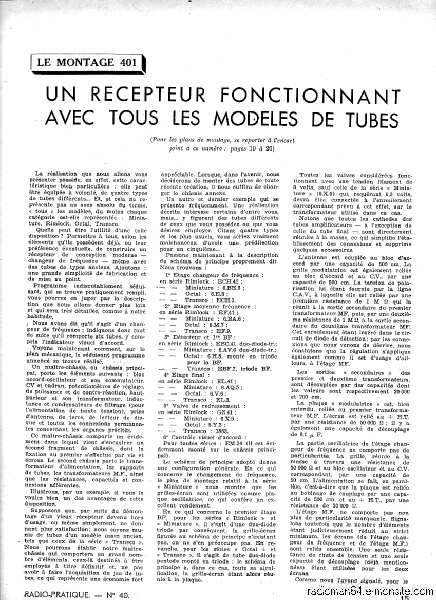

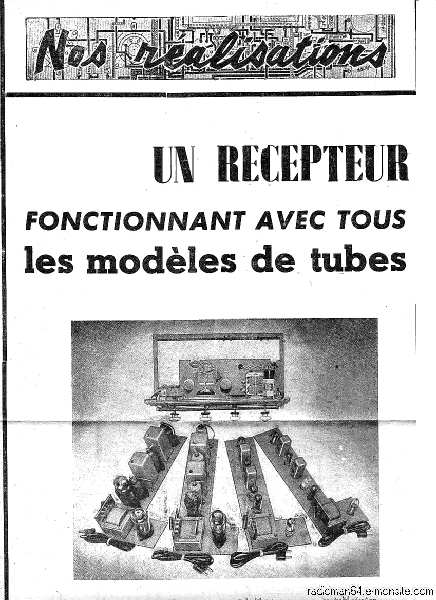

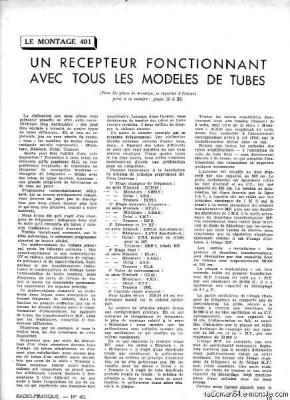

Tout d'abord on va s'interesser aux postes dits "secteur" ayant un transformateur d'alimentation...voici le début de la description:

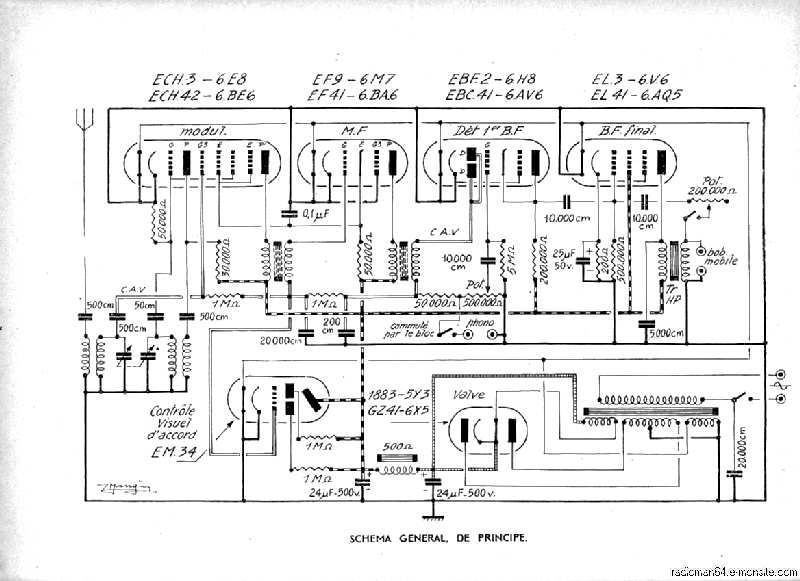

Le schéma du poste: le voici avec les différents types de lampes possibles:

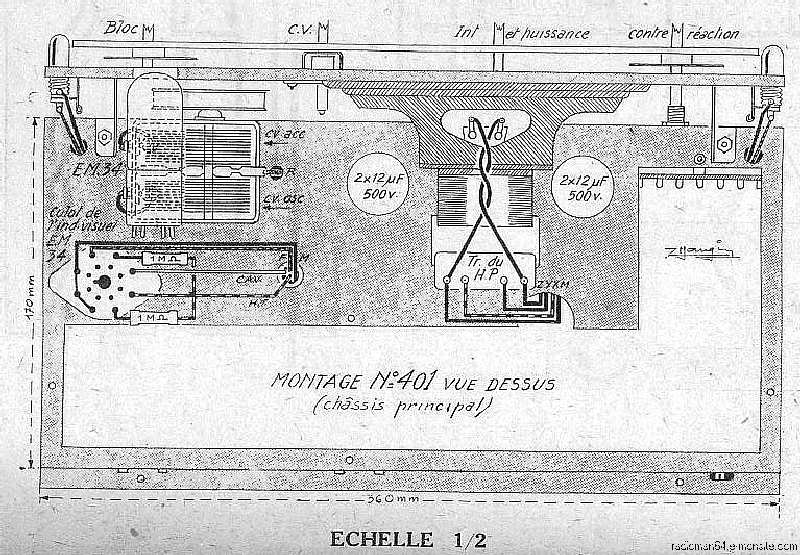

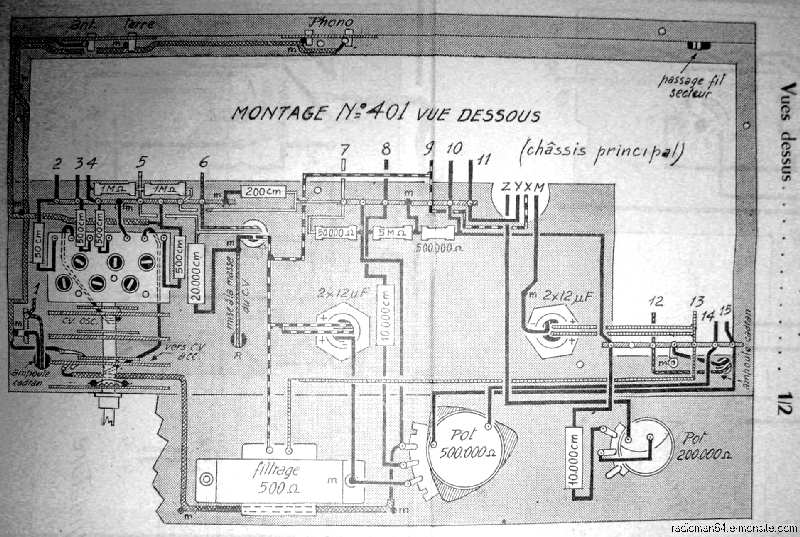

Voici d'abord le chassis de base du poste:

Et , chaque série de tubes va être montée avec ses composants sur un petit chassis en L qui va s'intégrer à l'intérieur:

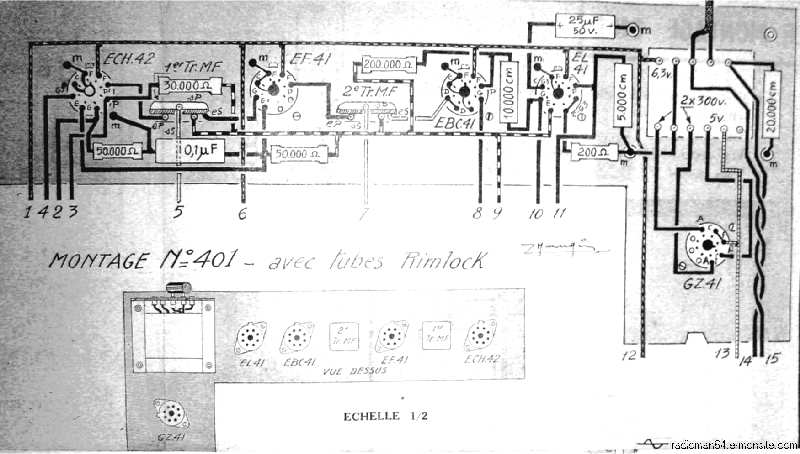

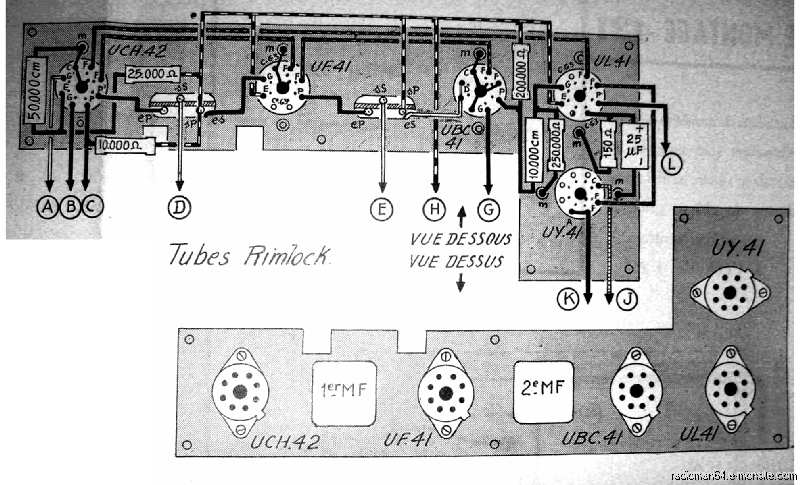

Avec des tubes "Rimlock":

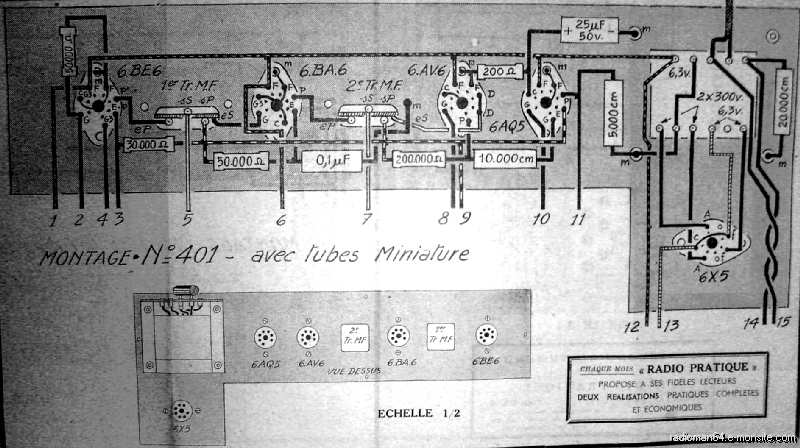

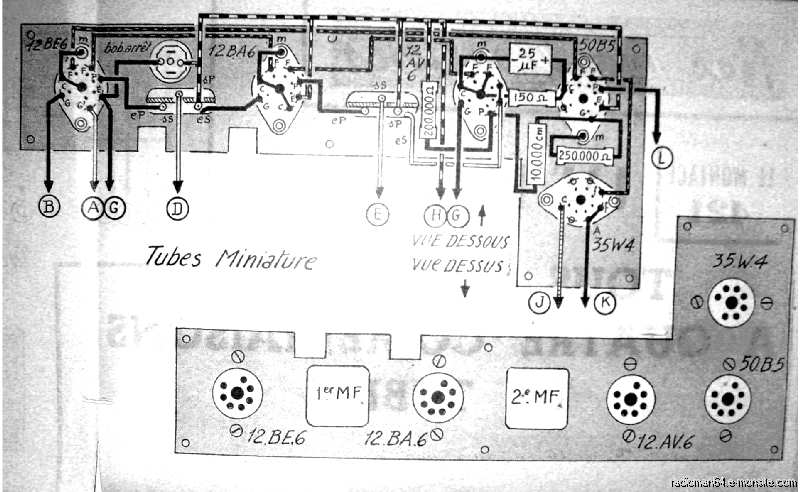

Avec des tubes "miniatures":

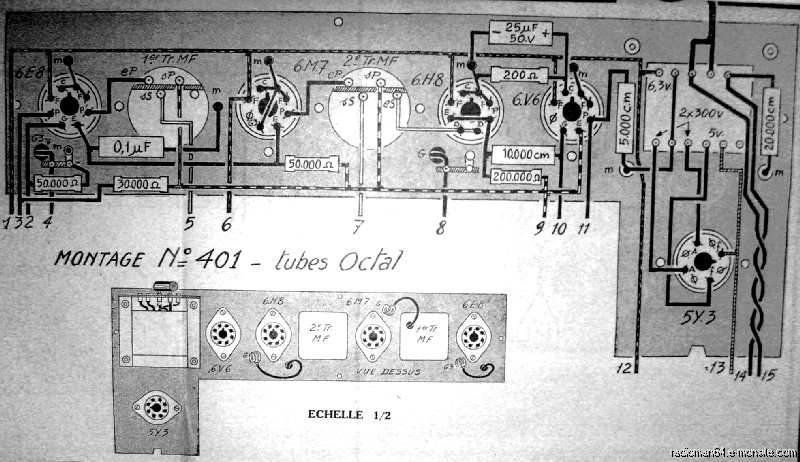

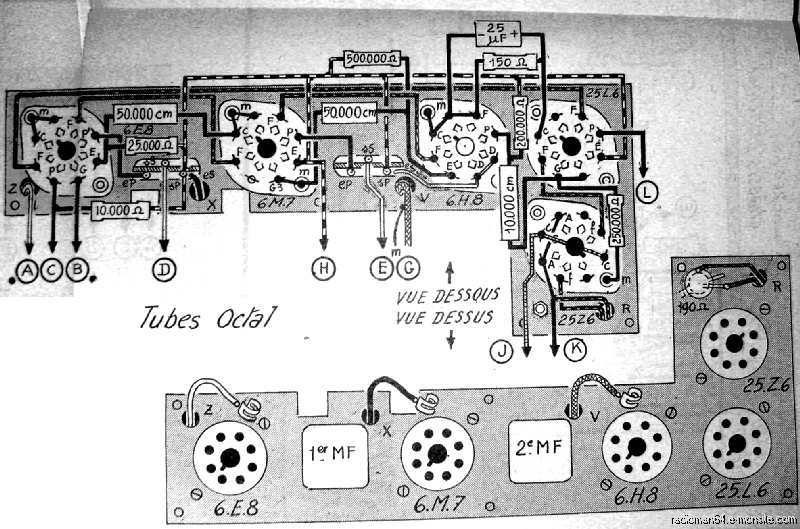

Avec des tubes série "octal":

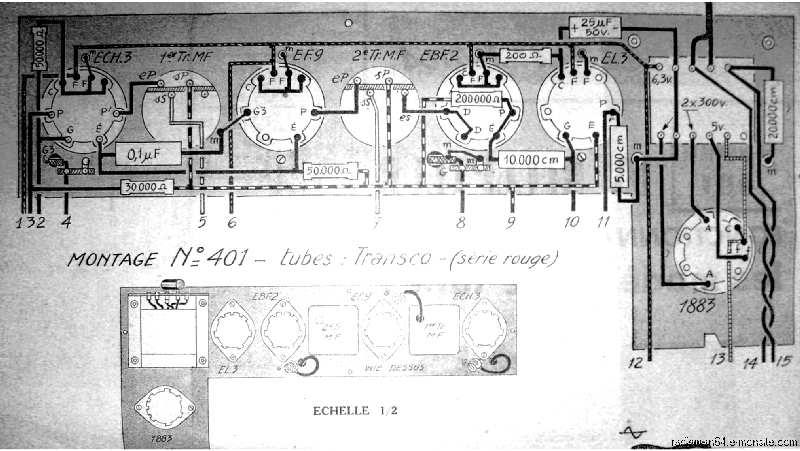

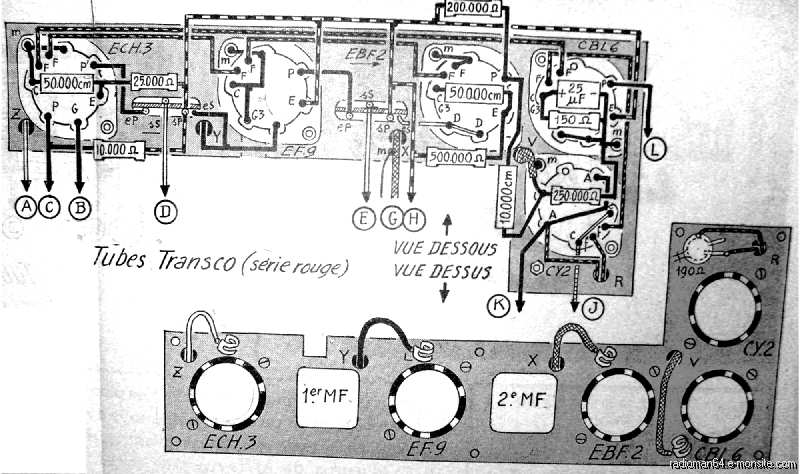

Avec des tubes série "transcontinental":

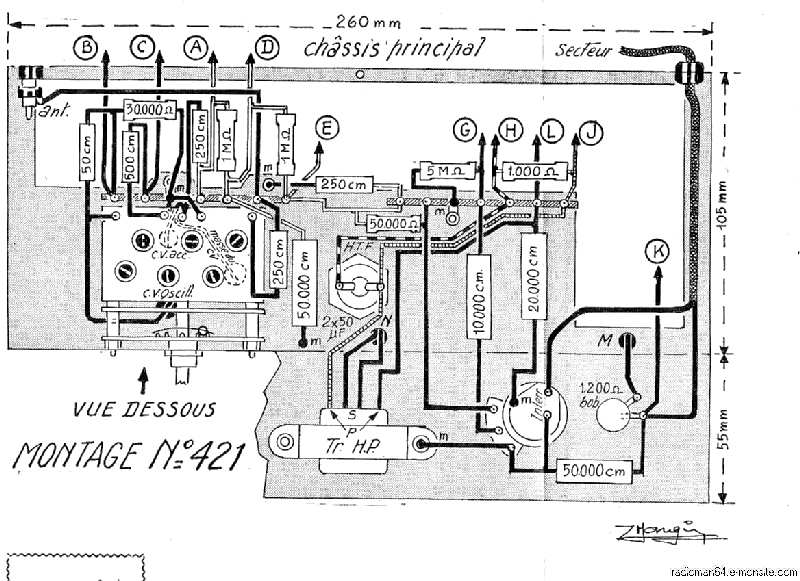

Et...Le chassis précablé vue de dessous!

Ce montage ingénieux permet de réaliser un poste "à la carte" tout en étant assuré du bon fonctionnement!

On a utilisé un montage traditionnel avec un transformateur d'alimentation, mais on peux appliquer le même principe aux montages plus simples dits "tous courants":

c'est juste le jeu de lampes qui va changer!

La version "tous courants"

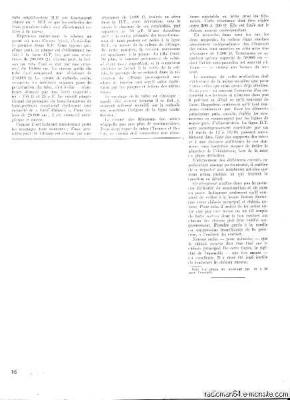

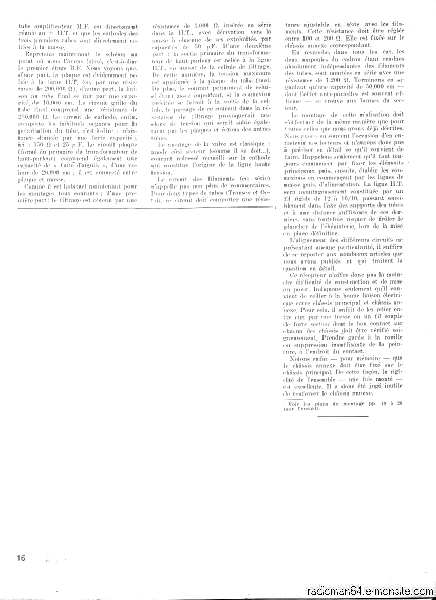

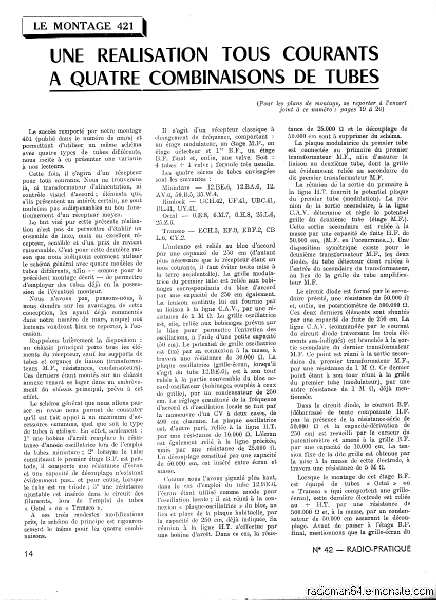

Voici l'article de "Radio-Pratique":

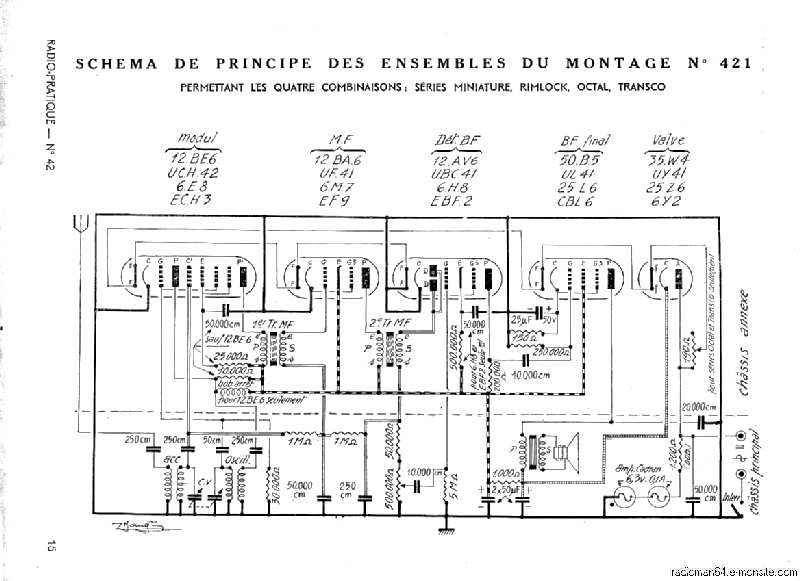

Et le schéma qui va être utilisé dans ce cas là:

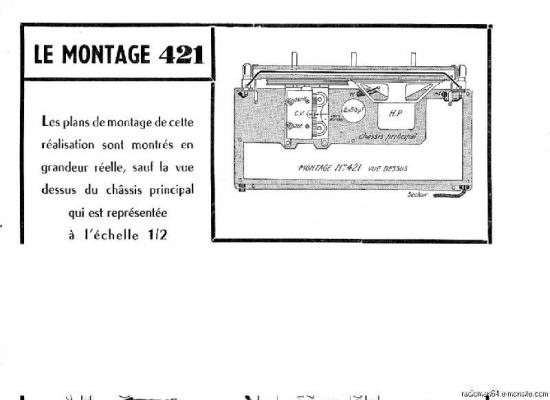

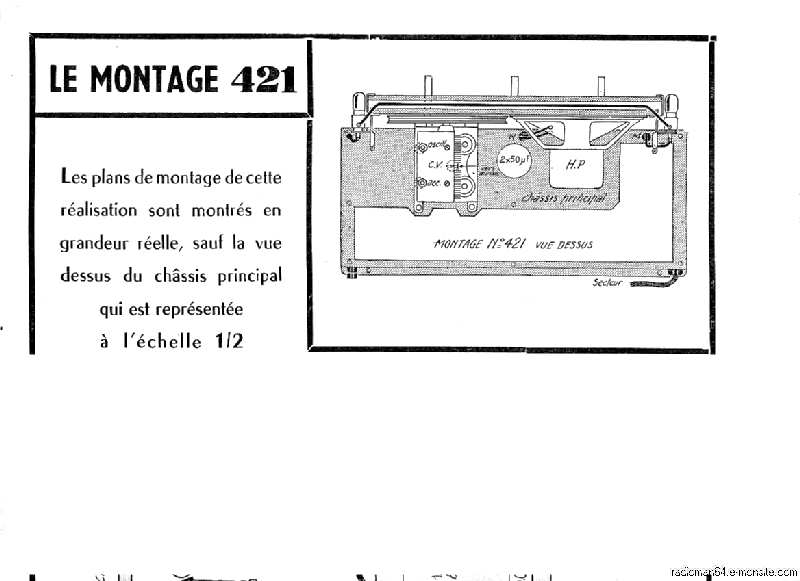

Le montage est beaucoup plus simple: les filaments des tubes sont montés en série, et la haute tension est prise sur l'arrivée secteur!Le chassis vue de dessus...
