DESSINEZ VOS SCHEMAS!

On m'a demandé a plusieurs reprises avec quoi je dessine mes schémas:
J'utilise le logiciel DESSELEC 2000
il est très simple d'utilisation et prise en main et surtout pour lesamateurs de TSF il inclus tous les symboles relatifs aux "vieilles ampoules"...

Sur la page de téléchargement les 2 versions pour WIN xp et WIN 7

http://artools.free.fr/download.htm

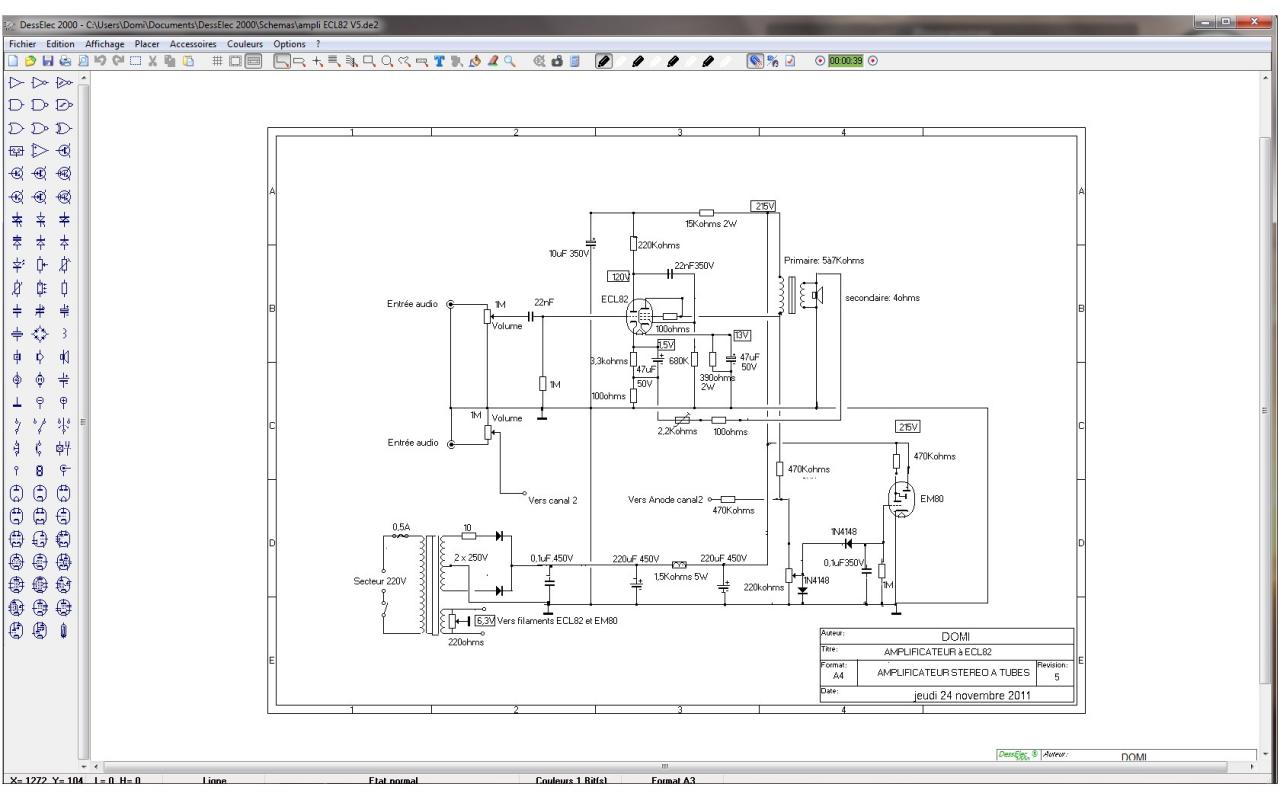

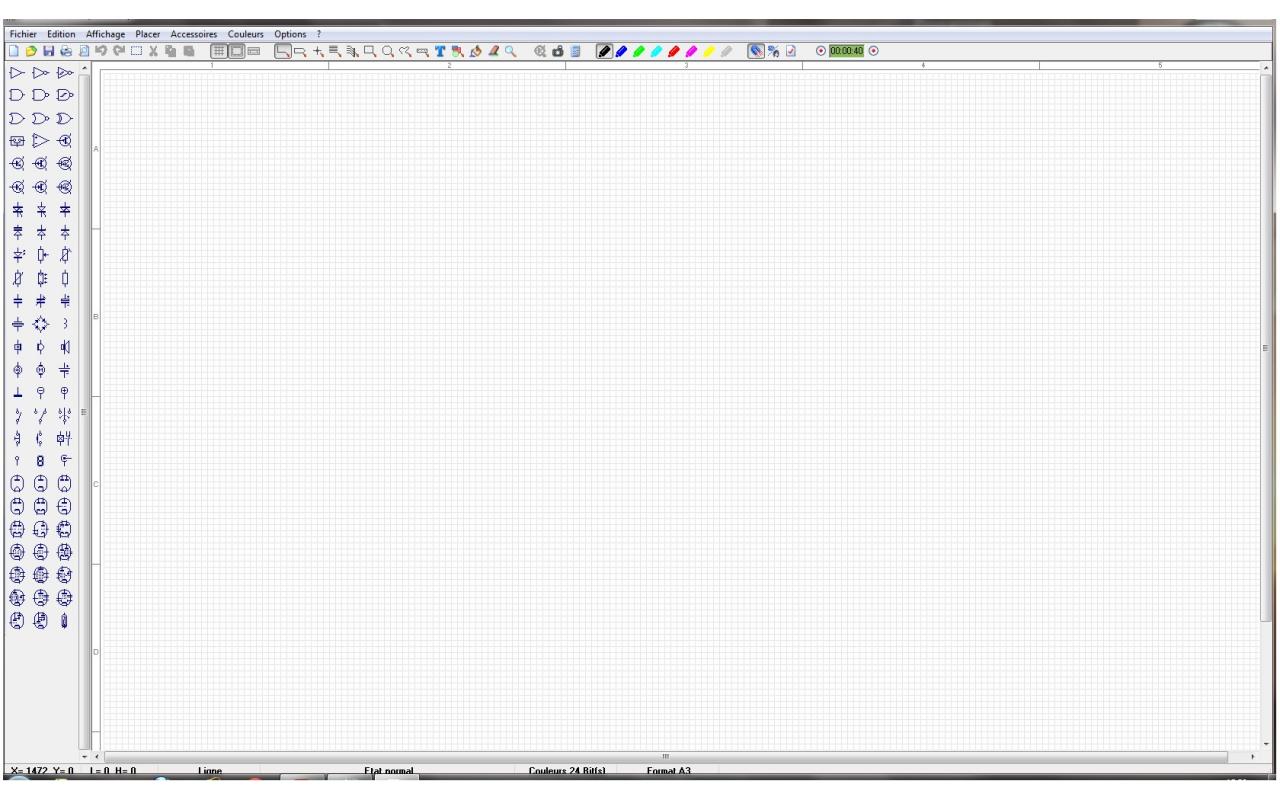

La page d'acceuil ressemble à ça:desselec01.jpgVoici le schéma de l'ampli à ECL82:desselec02.jpgTous les symboles sont sur le coté gauche et il dispose des outils de dessin les plus courants!

Une dernière astuce: si on trouve que le texte est écrit trop petit, on fait un clik droit sur le "T" dans la barre d'outils et cela ouvre une boite de dialogue où on va pouvoir modifier la police, la taille le type de caractère...etc...

D'autres fonctions existent mais il faut "éplucher" l'aide pour les trouver:

Touche ctrl:
utilisée avec
l'outil ligne permet la diagonale.
L'outil gomme affiche une GROSSE gomme.
l'outil rond ou carré : affiche les coordonnées.

Touche Alt
Utilisée avec:
L'outil point: enlève le point en recliquant dessus.
l'outil ligne: efface la ligne en repassant dessus.

Touche shift:
Tous les outils "dessin" passent en pointillé.

L'outil gomme affiche une gomme MOYENNE

Il est aussi possible de copier/coller une image (un schéma) dans le logiciel pour ensuite le modifier, j'ai ainsi redessiné plusieurs schémas d'appareils qui n'étaient pas ou très peu lisibles!

L'utilisation de la "loupe" permet ainsi une grande précision!

Merci à l'auteur qui a réalisé ce super logiciel ! ...Qui est diffusé en version freeware (gratuit).
