CONDENSATEURS X ou Y

Ayant eu plusieurs fois des questions sur ces condensateurs spéciaux qui sont branchés sur les arrivées secteur dans les filtres ou les alimentations a découpage voici donc quelques précisions supplémentaires:

Les condensateurs de classe X ou Y

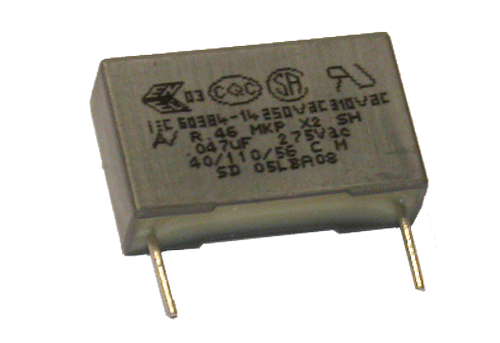

Les condensateurs de class X ne doivent pas dans leur mode de défaillance
provoquer de court-circuit, il sont donc "autocicatrisant"


Ils sont utilisés pour le filtrage entre phases ou entre phase et neutre.
La class X1 supporte des "pointes" de 4kV, la class X2 2,5kV....

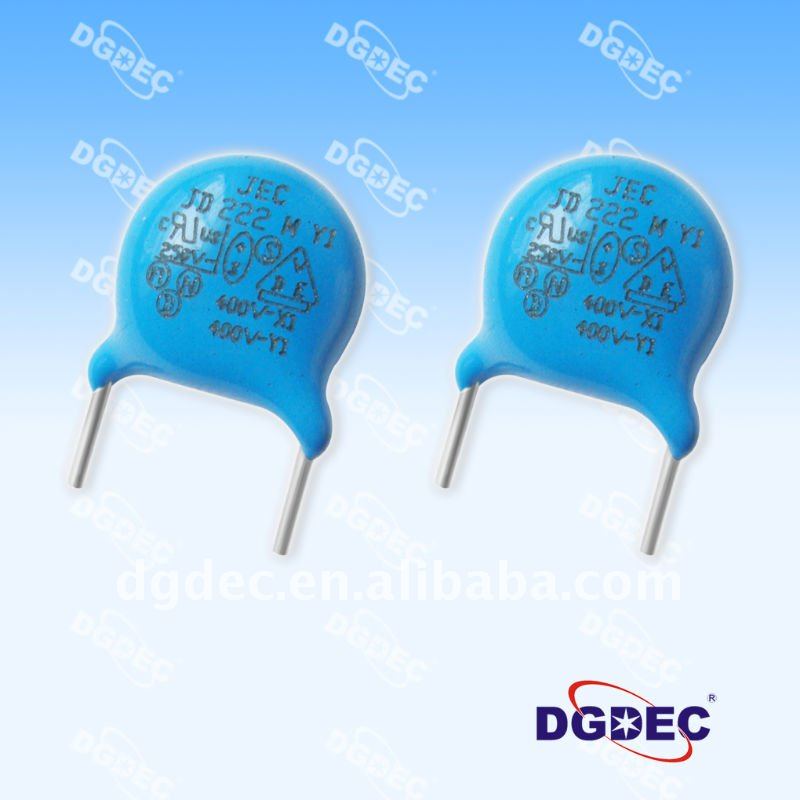

Les condensateurs de class Y sont branchés entre phase et terre ou entre neutre et terre.
Ils ne doivent pas être dangereux en cas de défaut
de la ligne de terre. Pour cette raison leur valeur est limitée à 4700pf
dans la plupart des applications. (en général entre 470pf à 4700pf). Il sont
testés dans dans conditions sévéres: pointes de 8kVpour la class Y1 et 5kV pour
la class Y2. Il s'y ajoute des tests à des impulsions répétées et des tests
d'inflamabilité en cas de dépassements des limites de tensions supportées.


C'est la valeur de ces condensateurs qui détermine le courant de fuite à la
terre d'un équipement . Quand par exemple dans le cas d'une coupure
unipolaire on coupe le neutre au lieu de la phase:  le courant de fuite est doublé.

Cet incident est très fréquent la phase et le neutre n'étant pratiquement jamais
cablée correctement sur les installations domestiques. De façon transitoire
le défaut peut être systématique avec une coupure bipolaire. En effet on ne
sait jamais si le neutre est coupé avant la phase, ou si on établie la phase
 avant le neutre à la mise sous tension.
Ce doublement du courant de fuite conduit donc à spécifier que la somme des
courants de fuite nominaux des filtres connectés sur une installation ne
doit jamais dépasser la moitié du seuil de déclenchement du disjoncteur
différentiel, Si non la remise sous tension du réseau entraine des
disjonctions intempestives.                  (Source: Wikipedia).



On vois bien que ces condensateurs ont des applications bien spécifiques:

On trouvais souvent sur les postes secteur avec transformateurs 2 condensateurs branchés entre les 2 poles du secteur et le chassis du poste.
Ces condensateurs étaient destinés à permettre le retour à la terre (via les fils du secteur) des ondes HF reçues par l'antenne.


J'ai toujours supprimé ces condensateurs car si ils deviennent fuiteux on se retrouve avec la phase du secteur reliée au chassis, ce qui est très dangereux!.


Si on a une mauvaise réception il est toujours possible de brancher une "vrai" prise de terre sur la borne prévue à cet effet derrière la majorité des
postes à lampes, toutefois si on veux absolument les remplacer il est impératif de mettre des condensateurs à isolation renforcée type Y1...!

Date de dernière mise à jour : 05/07/2021

Commentaires

  • Christian POEZEVARA
    • 1. Christian POEZEVARA Le 30/04/2019
    Bonjour, je suis en train de rénover un ampli à tubes HITONE H300 et sur le schéma il y a deux condensateurs anti parasitage entre neutre/phase et masse, ces condensateurs étant défectueux, je prenais la bourre en touchant le châssis de l'ampli et la terre.
    je les ai donc remplacé par des condensateurs tout neuf ( Y1 4.7nF/400Vac) hors je continue à prendre une légère bourre, mais si je mets le chassis à la terre, je ne prends plus de bourre et mon disjoncteur différentiel 30ma ne disjoncte pas. J'ai dessoudé ces deux condensateurs Y1 et je ne prends plus de bourre.
    Je me pose la question suivante : Est-ce vraiment nécessaire de mettre ces deux condensateurs Y1 , quel est leur rôle sur un ampli à tubes.
    Si je les conserve , il me faut impérativement mettre l'ampli à la terre. sinon, le mieux ne serait-il pas de les supprimer, merci bien de la réponse
    • radio-man64
      • radio-man64Le 01/05/2019
      bjr, j'ai toujours supprimé ces condensateurs dont l'action n'est pas prouvée et qui ne provoquent que des fuites de courant sur le chassis! cdlt domi
  • f1mat
    • 2. f1mat Le 06/12/2017
    bonjour,
    je suis amateur de surplus je remplace les condensateur de découplages papier huile en boitier souder par
    des condo 250v pour les récepteurs , mais pour un angrc9 dont les capa mica isolées 1000 volts
    couleur verte S.I.C, ne tienne pas les capacités y ou x très courante en recup sont elle un bon choix,
    amitiés André
    • radio-man64
      • radio-man64Le 09/12/2017
      bjr, j'ai rarement remplacé des capas sur le matériel de surplus: sur mon BC603 tous les condos sont d'origine! les condos X ou Y sont prévues pour le secteur 220v (filtres) vous avez sur Ebay plusieurs vendeurs russes qui proposent du matériel et des composants de qualité militaire... cdlt domi
  • Walter
    • 3. Walter Le 19/03/2016
    Bonjour,

    Merci pour votre article.

    Pouvez-vous préciser à quoi correspond la dénomination "MP3" visible sur la photographie ?

    Je vous remercie.

    JW
    • radio-man64
      • radio-man64Le 19/03/2016
      bsoir, ce qui compte c'est ce qui est écrit à gauche et la mention "Y"... Le reste c'est des codes de fabrication! cdlt domi64
  • radio-man64
    bjr,
    les condensateurs X2 sont a isolement renforcé prévus pour être branchés sur le secteur...
    A priori rien a voir avec une utilisation en B.F
    Cdlt
