Condensateurs anciens: 1re partie

Souvent on se pose la question :

Les condensateurs qui sont montés dans mon poste de radio: je dois les changer… Ou pas !

Certains vous diront qu'il ne faut changer que ceux qui sont défectueux ou placés à des endroits stratégiques pouvant provoquer des pannes graves,

D'autres les changent tous pour repartir sur des bases saines !

Essayons d'y voir plus clair dans la "jungle" des condensateurs anciens…

Cet article va être en 2 parties :

1- les condensateurs papier, polyester, mial, céramique, mica, etc.

2- Les condensateurs chimiques, à bain d'huile, tantale…

1- On commence par la première catégorie :

Prise sur un forum Allemand, traduite et complétée par mes soins, voici une petite compilation des types les plus courants dans les  radios à tubes.

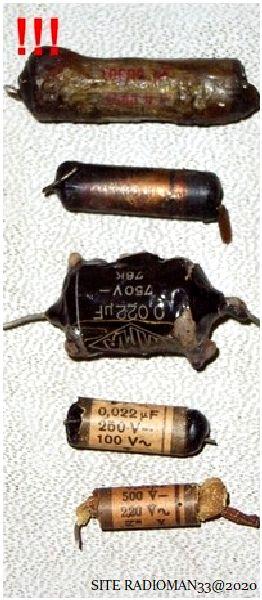

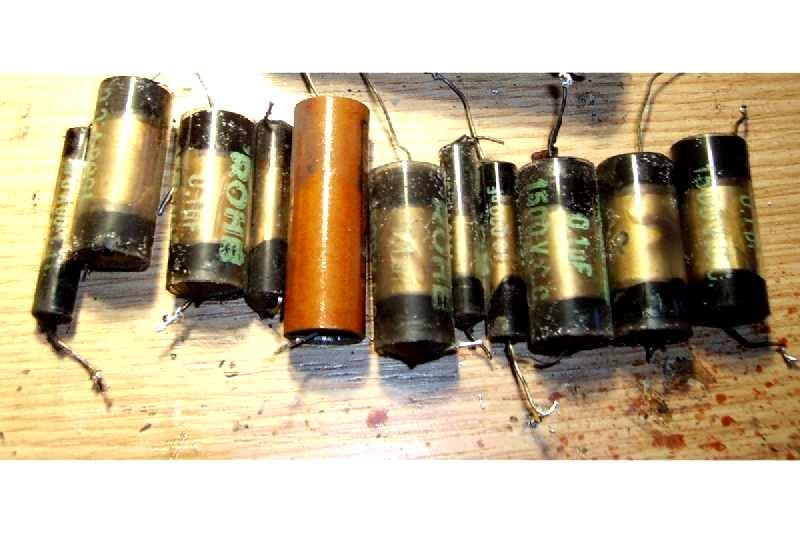

Les condensateurs sur la photo ci-dessus sont déjà reconnaissables à première vue, vu leur état, ils doivent toujours être remplacés immédiatement.



Ceux à remplacer impérativement :

A: mauvais !

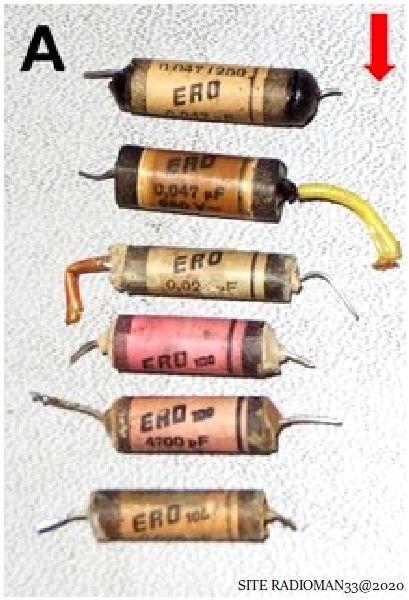

Condensateurs Ero-Teerkondensatoren et Ero 100: Ces condensateurs sont en fait toujours défectueux et doivent être remplacés. Surtout avec le composé de remplissage  blanc.

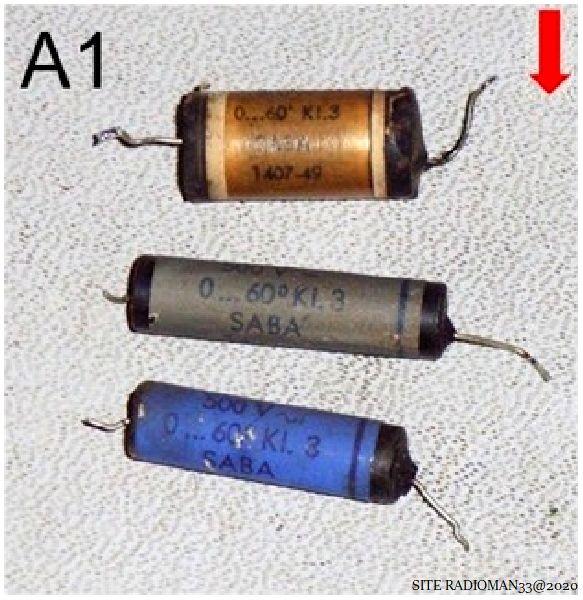

A1: mauvais !
Condensateurs de goudron Saba: Type similaire au type Ero A. Ces condensateurs sont en réalité toujours défectueux.

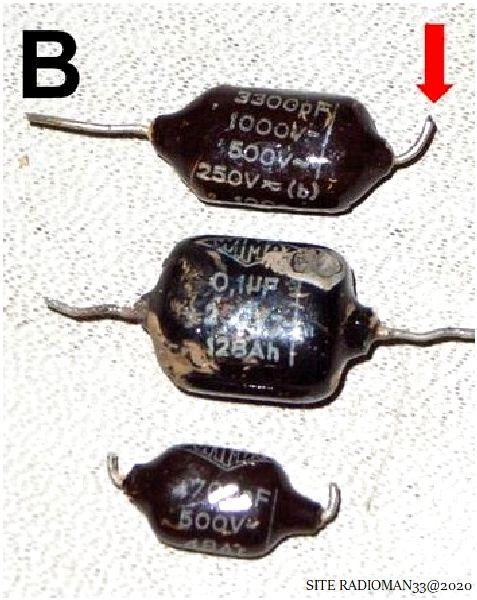

B: mauvais !
Les Wima Tropydur ou " bonbons" sont toujours défectueux !

B1 / B2:

mauvais!

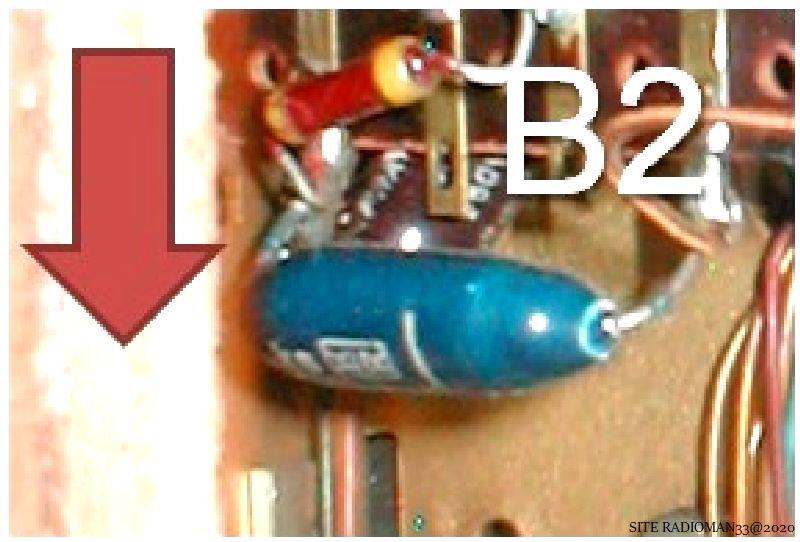

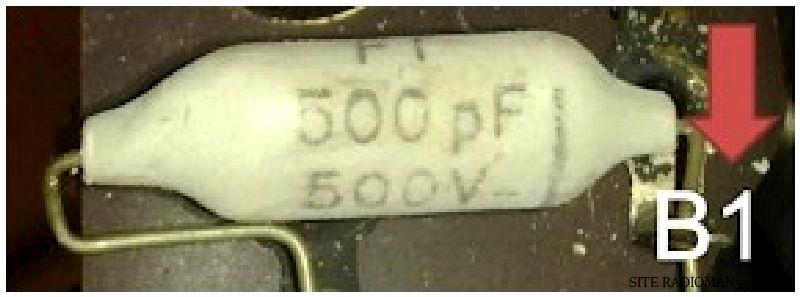

Types similaires à Wima-Tropydur. B2 est particulièrement répandu dans les  Grundig, et ils devraient toujours être remplacés. (Photo B1 M. Woodenapple, photo B2 Amiga3000)

C: mauvais !

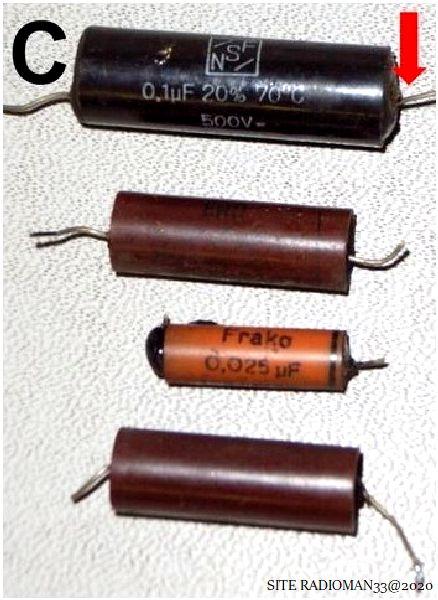

La photo montre une sélection de types de condenseurs de "goudron" courants. Il y en a d'autres, par exemple dans un tube de verre.

Le remplissage noir (en réalité du "brai") sur le côté est toujours typique: tous les condensateurs de ces types doivent être remplacés sans hésitation !

C1: mauvais !

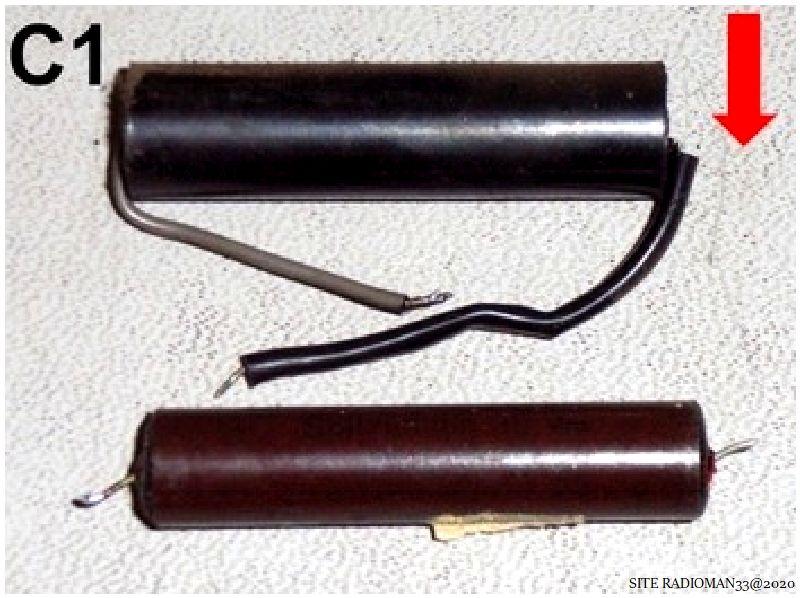

Les condensateurs goudronnés Elkos sont toujours défectueux et doivent être remplacés!

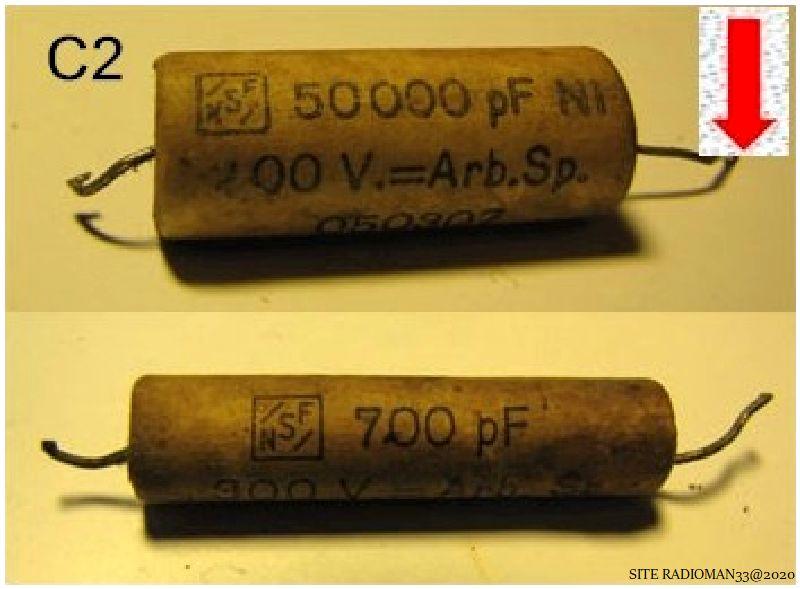

C2: mauvais !
Ce sont aussi des condensateurs en papier. Boîte en carton et habituellement fermée sur les côtés avec Pertinax. Ces condensateurs doivent également être remplacés. (Photo: "Niko")

D: mauvais !

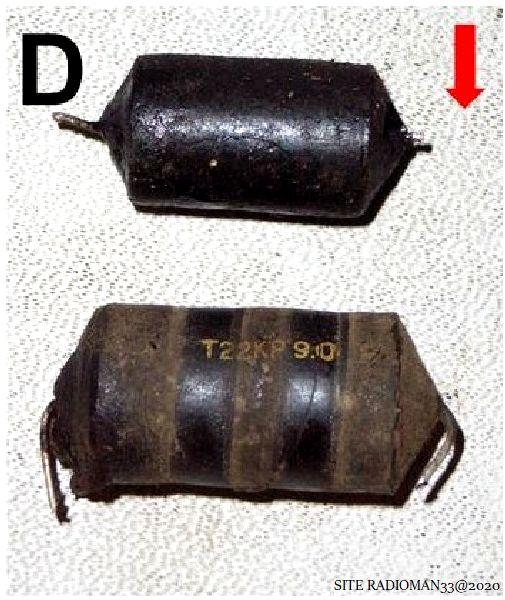

Condensateurs aspect goudron  montés dans les postes Philips. Ceux-ci sont toujours fuiteux, à remplacer sans hésiter !

E: mauvais !

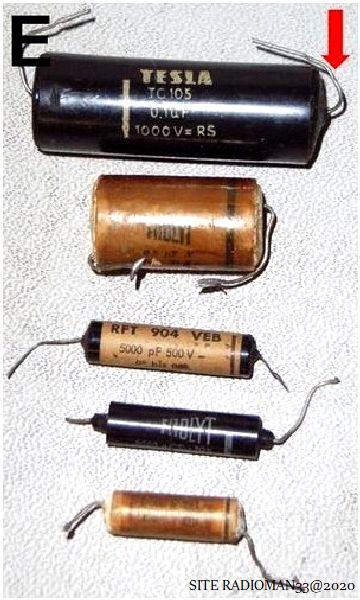

Divers condensateurs de bobinage de papier de la production DDR / Eastern Block. Pour ceux-ci, la même chose s'applique que dans C.

F: mauvais !

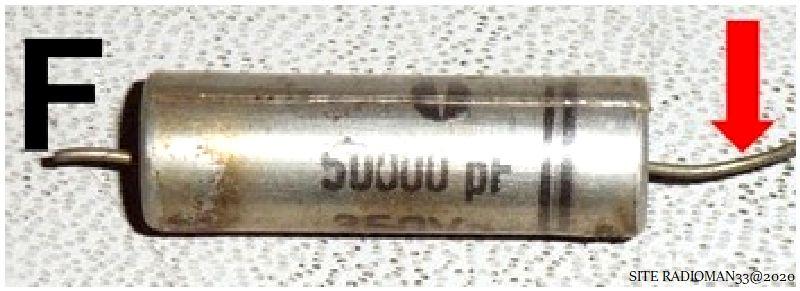

Condensateurs faits d'un enroulement de papier dans une gaine métallique. Là aussi, la plupart du temps, ils sont fuiteux et devraient être changés ou vérifiés. Principalement trouvé dans les radios Blaupunkt.

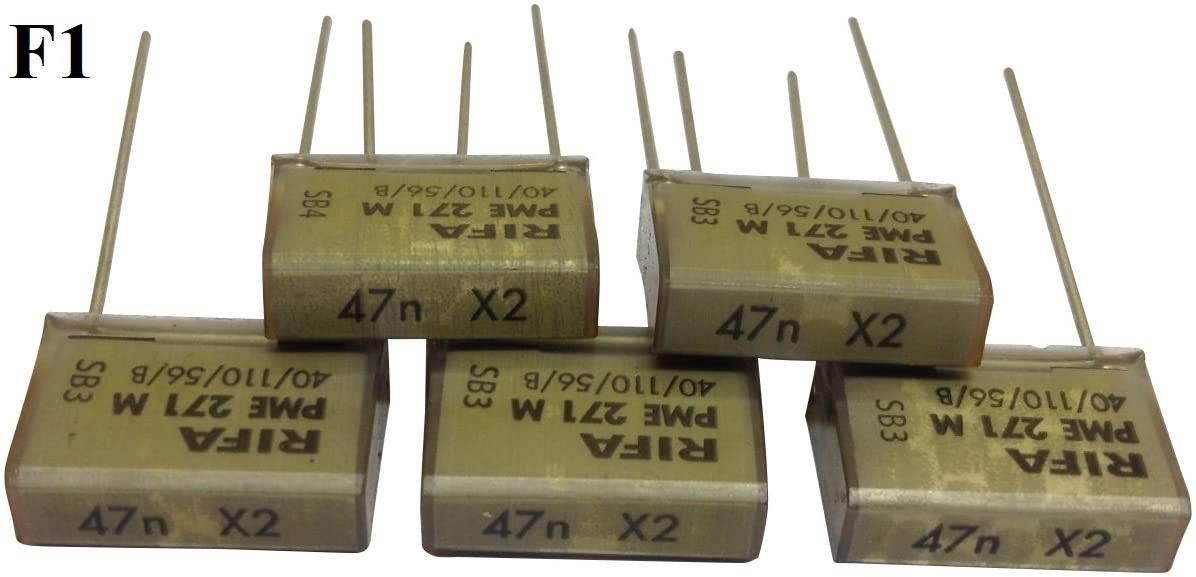

F1:  MAUVAIS

Les condensateurs "RIFA": Se trouvent souvent sur les arrivées secteur au niveau de l'interrupteur ou bien dans un filtre antiparasite?!

Ils explosent sans préavis suite à un isolant craquelé qui absorbe l'humidité...

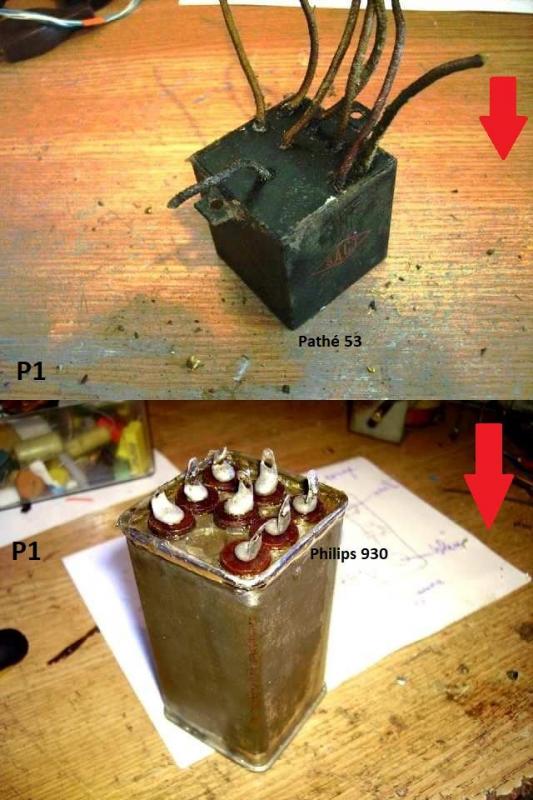

P1 Mauvais : boites de condensateurs papier assez fréquentes dans les postes des années 30.

Isolés par un genre de paraffine sont en général défectueux?!

À vider et À remplacer par des condensateurs neufs...

Les bons condensateurs: Si, si, il y en a!

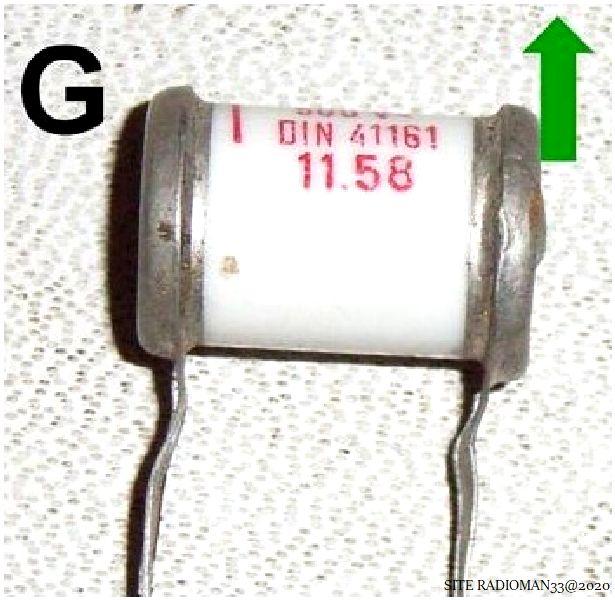

G: Très bien?!
Sikatrop: condenseurs tropicaux des années 50. Ces condensateurs sont scellés hermétiquement et généralement parfaitement étanches.

Alors ne les changez pas sans raison.

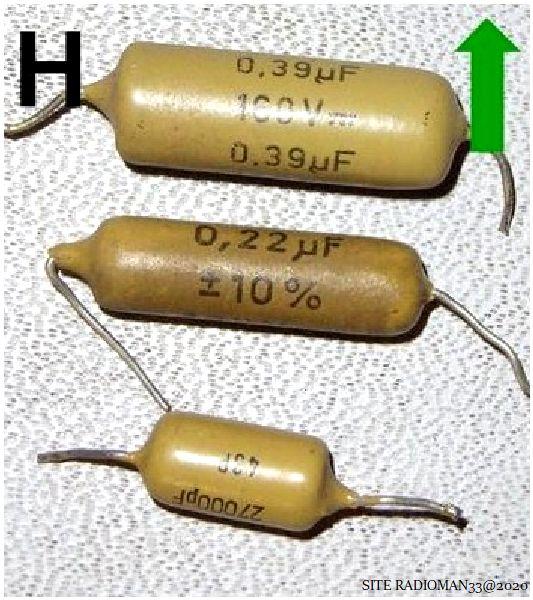

H: très bien !
Condensateurs Philips des années 60 type "moutarde" (vu la couleur !), existent aussi en vert et en rouge :

Ces condensateurs sont de très bonne qualité et sont encore utilisés aujourd'hui pour restaurer les anciennes radios. Alors, laissez-les en place !

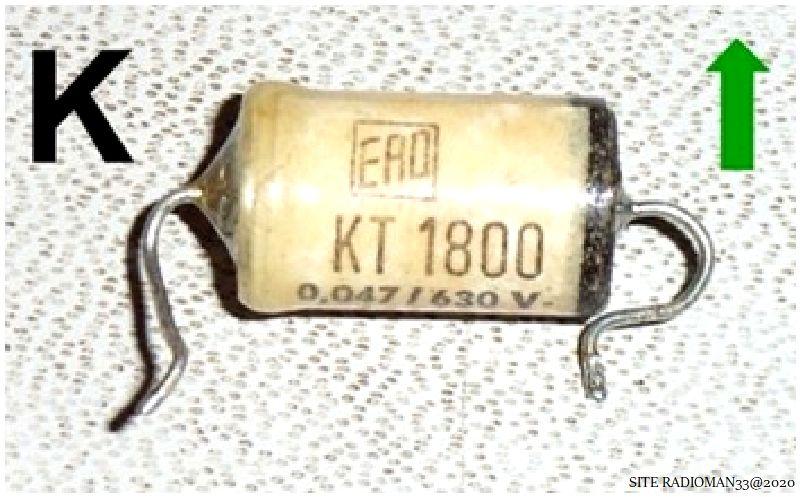

K: Très bien !
À première vue, confondu avec les condensateurs Eroid, mais beaucoup plus récents. Les condensateurs de la série KT1800 sont souvent neufs et de bonne qualité.

J: Très bien !

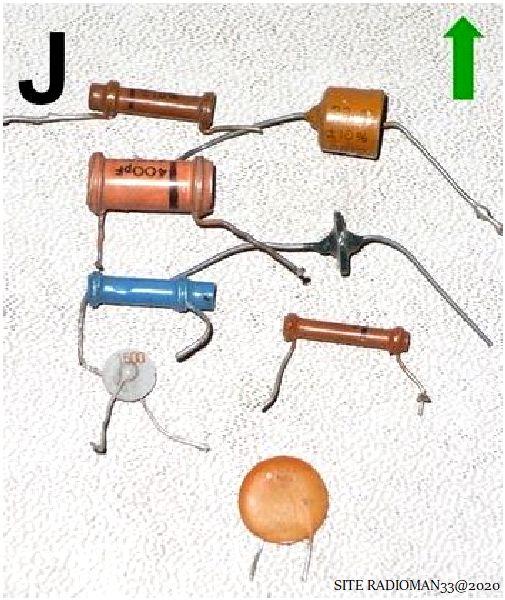

Condensateurs en céramique dans une grande variété de conceptions. Pratiquement jamais fuiteux!

Ne remplacez jamais ces condensateurs sans raison impérieuse, car ils se trouvent souvent dans des circuits déterminant la fréquence!

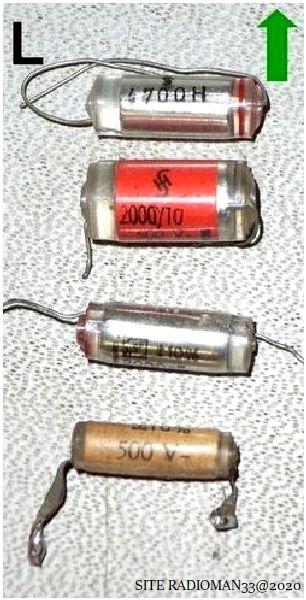

L: très bien!
Styroflex. La meilleure chose qui puisse arriver à une radio à tubes en production. Ces condensateurs sont de moindre qualité mais ne sont jamais fuiteux:  Ne remplacez jamais ces condensateurs sans raison impérieuse, car ils se trouvent souvent dans des circuits déterminant la fréquence!

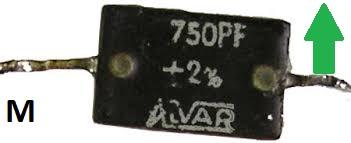

M: très bon ! Ces condensateurs au mica se trouvent principalement dans les blocs d'accord et la partie H.F

Ne remplacez jamais ces condensateurs sans raison impérieuse, car ils se trouvent souvent dans des circuits déterminant la fréquence!

P: Très bon! « Cogeco » série ATM (condo papier métallisé avec araldite, bouts verts , gainage translucide bleu, marquage en clair + bande noire pour indiquer l’armature externe

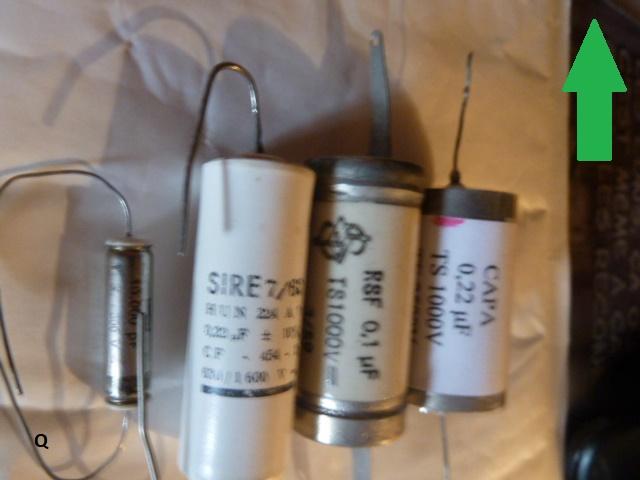

Q: très bon! Condensateurs à huile y compris le petit 10 nF 300 V tous sertis sous céramique, matériel en qualité professionnelle, neuf d’origine

Les condensateurs dont il faut se méfier:

I / I1: Vérifiez !

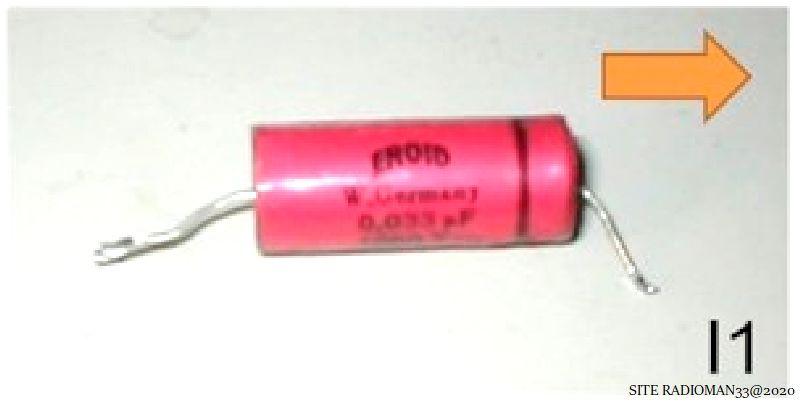

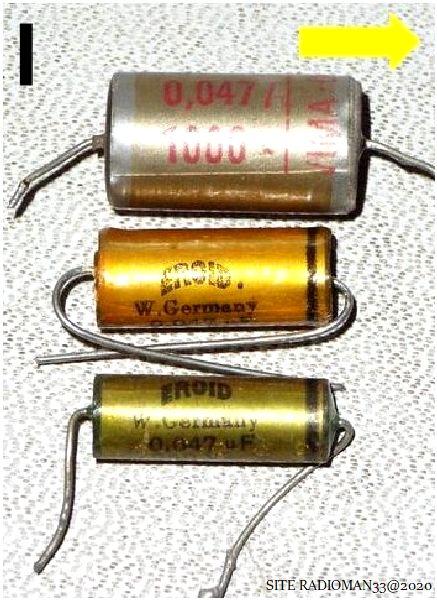

Condensateurs Durolit ou Eroid des années 60. Avec ces condensateurs, le processus de vieillissement a commencé lentement.

Ne les utilisez pas en remplacement sur des appareils que vous restaurez !

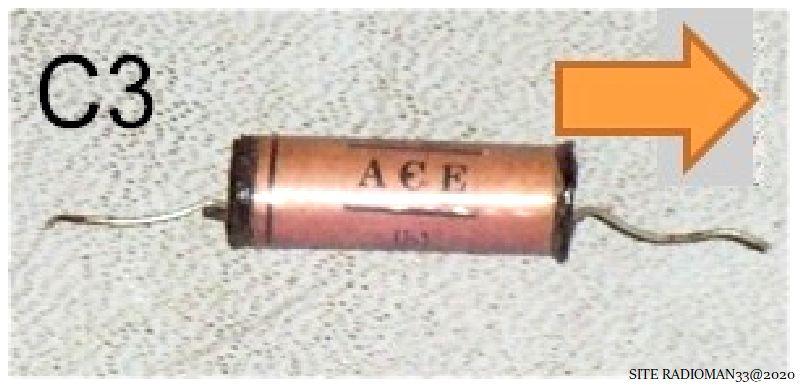

C3: Vérifiez !
Condensateurs en papier de ACE. Ceux-ci devraient être vérifiés, souvent mauvais, mais pas toujours.

M: Vérifiez!

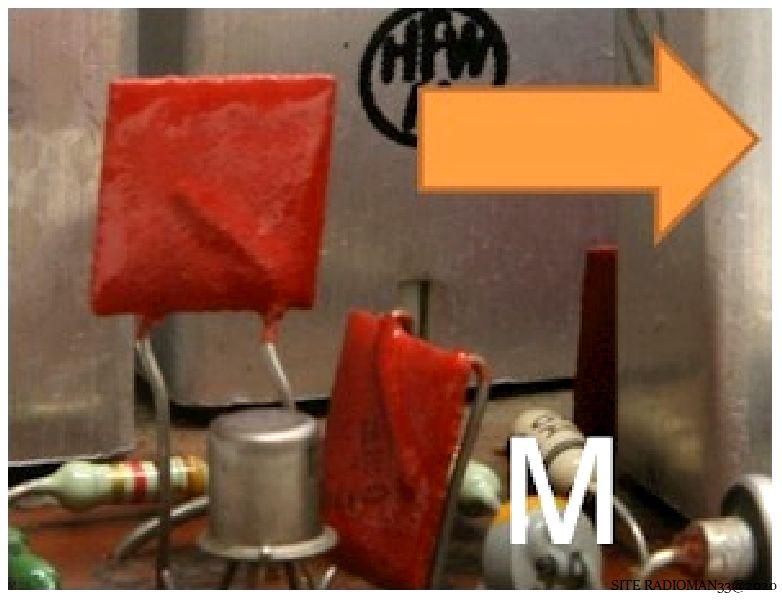

Céramique rouge C de la production de l'URSS, dits "drapeaux ouvriers".

Ils ont fréquemment des coupures et doivent être testés en cas de suspicion. Soyez prudent lorsque vous soudez, ils cassent vite! (Photo HolgerHa)

N: Vérifiez!

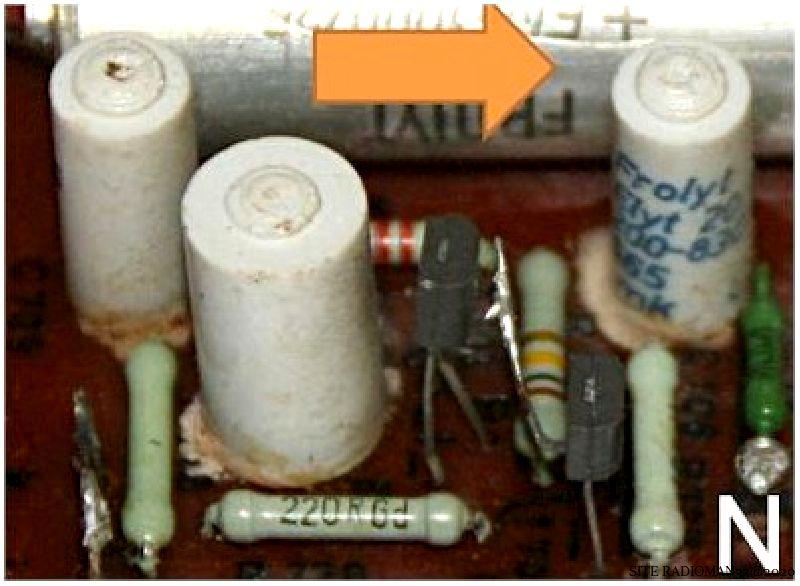

Frako-Elkos blanc dits "bonhommes de neige". Souvent défectueux! (Photo HolgerHa)

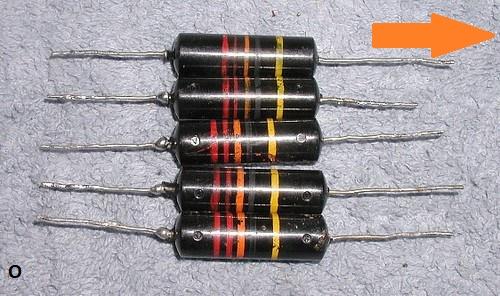

O: Vérifiez ! On pourrait aussi citer les capas Srague "Black Beauty" qu'on trouve notamment sur les Zenith TO. L'enrobage est souvent fissuré.
Photo tirée du site "The Gear Page"

Tous les types ne peuvent pas être montrés ici. Ce qui est décrit ici s’applique en principe également pour des types identiques d’autres fabricants.

Enfin n'oublions pas qu'un condensateur doit être testé, pour cela diverses mesures seront effectuées:

En premier une mesure avec un multimètre ou bien un testeur chinois comme celui-ci:

http://www.radioman33.com/pages/appareils-de-mesure-en-kit/testeur-universel-de-composants.html

nous donnera une idée de son état!

Mais dans le cas des condensateurs utilisés sous des tensions élevées une mesure du courant de fuite faite sous la tension d'utilisation sera indispensable...

pour cela un testeur comme celui réalisé par nos amis de CFP-Radio peux être utilisé:

http://www.cfp-radio.com/realisations/rea17/rea17.html

Enfin un dernier test qui va mesurer l'ESR du condensateur :

http://www.radioman33.com/pages/mes-constructions/testeur-de-condensateurs-1.html

On sera ainsi sur d'utiliser un composant irréprochable !

Une seconde partie va traiter des condensateurs chimiques, à bain d'huile, tantale...

Là aussi, il n'y a pas que des bons !

À lire ici: => Condensateurs anciens: 2è partie

En cas de doute n'oubliez pas qu'ils ont généralement plus de 50 ans alors n'hésitez pas à les remplacer par des neufs de bonne qualité!

Traduit  de l'allemand, mis en page et complété par Domi33, photos perso, photos du net...
