CODE COULEUR DES RESISTANCES

Résistances marquées selon la norme CEI 60757

**Code des couleurs pour les résistances**
		1^er anneau gauche	2^e anneau gauche	3^e anneau gauche*	Dernier anneau gauche	Anneau droite	Anneau suppl.	Abrév.
Couleur		1^er chiffre	2^e chiffre	3^e chiffre	Multiplicateur	Tolérance	Coeff. temp.	Alpha.
	noir	0	0	0	10⁰=1		200 ppm	BK
	marron	1	1	1	10¹	± 1 %	100 ppm	BN
	rouge	2	2	2	10²	± 2 %	50 ppm	RD
	orange	3	3	3	10³		25 ppm	OG
	jaune	4	4	4	10⁴		15 ppm	YE
	vert	5	5	5	10⁵	± 0,5 %		GN
	bleu	6	6	6	10⁶	± 0,25 %		BU
	violet	7	7	7	10⁷	± 0,10 %		VT
	gris	8	8	8	10⁸	± 0,05 %		GY
	blanc	9	9	9	10⁹			WH
	or				0,1	± 5 %		GD
	argent				0,01	± 10 %		SR
	(absent)					± 20 %

* Le troisième anneau n'est utilisé que lorsque la tolérance de la résistance est inférieure à 2 %.

Les anciennes résistances au carbone aggloméré des postes a lampes

Le marquage est assez particulier:

Couleur du corps: 1er chiffre

Couleur du bout: 2eme chiffre

Couleur du point: nombre de zéros

Dans la plupart des cas pas de marquage pour la tolérance, parfois sur le bout opposé!

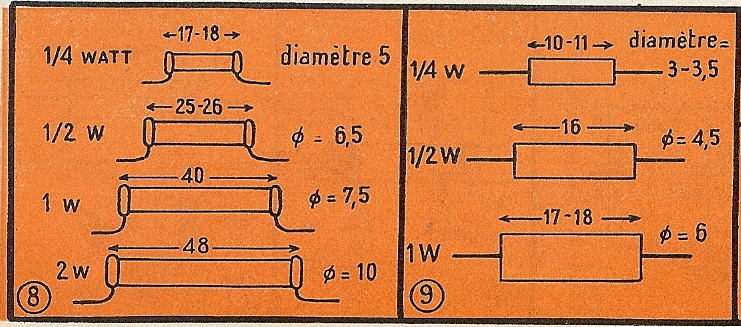

Pour la puissance on peux se référer au tableau suivant:

Repérage des résistances à couche standard

La valeur des résistances standard est habituellement indiquée sur le composant sous forme d'anneaux de couleurs.

Communément 4 anneaux apparaissent :
1. Le premier est celui qui est placé le plus près d'une extrémité.
2. Les deux premiers (ou les trois premiers) indiquent deux chiffres (un chiffre correspondant à une couleur).
3. L’avant-dernier (troisième, parfois quatrième) indique un facteur de multiplication du nombre formé par les deux premiers.
4. Le dernier (quatrième, parfois cinquième) indique la tolérance d'erreur ou précision. En effet, comme beaucoup de composants électroniques, du fait de leur technique de fabrication et pour des considérations économiques, les résistances ne sont pas très précisément calibrées. Cet anneau est parfois davantage espacé des précédents. Il n’est pas toujours présent, son absence signifiant la tolérance la plus lâche de 20 %.
5. Parfois un anneau supplémentaire est codé pour les résistances de précision, indiquant un coefficient de croissance de la résistance en fonction de la température (en ppm/kelvin).
En fonction des applications, on utilisera une série ayant des caractéristiques de précision différentes. Les pourcentages possibles en plus ou moins de la valeur de R vont de 20 % à 0,05 %. Le prix de vente de la résistance est inversement proportionnel à sa précision.
Les couleurs employées pour le marquage de valeurs des résistances, rangées par ordre croissant de valeur en partant de zéro sont :
- 0 = Noir, 1 = Brun ou Marron, 2 = Rouge, 3 = Orange, 4 = Jaune, 5 = Vert, 6 = Bleu, 7 = Violet, 8 = Gris, 9 = Blanc.
- Il existe des phrases mnémotechniquespour se souvenir du code de ces couleurs, pour la correspondance on ne tient compte que de la première lettre de chaque mot :
  - Ne Manger Rien Ou Jeûner Voilà Bien Votre Grande Bêtise.
  - variante : Ne Boire Rien Ou Jeûner Voilà Bien Votre Grande Bêtise.
  - Notre Bar Rouge Ouvre Jeudi Vendredi Bien Venu Grand Buveur.
  - Notre Bar Reste Ouvert Jeudi Vendredi Bien Venu Grand Buveur.
  - Ne Mélangez Rien Ou Je Vous Brûle Votre Grande Barbe.
  - Ne Mangez Rien Ou Je Vous Battrai Violemment Grand Bête.
  - variante : Ne Mangez Rien Ou Je Vous Battrai Violemment Grand Bêta.
  - Ne Mangez Rien Ou Je Vous Boufferai Vif Gros Bêta.

Exemple de repérage grâce au code des couleurs des résistances :

Jaune, Violet, Rouge, Or se traduit par 4 700 Ω (ou 4,7 kΩ) précision 5 %.

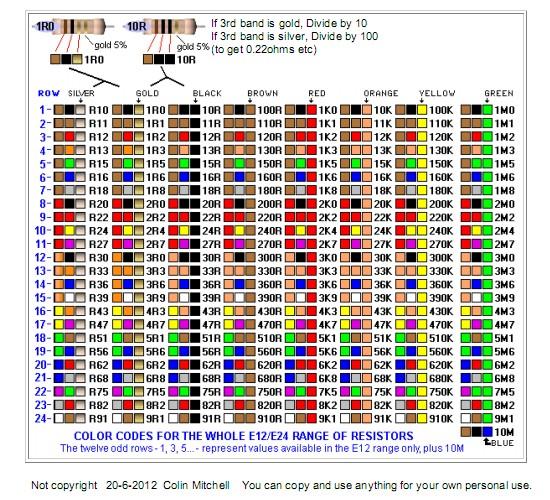

Ce tableau visualise les couleurs des résistances de 0,1Ω à 10MΩ

Marquage des résistances CMS

Jusqu'à la taille 0603

Les résistances CMS sont marquées d'un code numérique de trois ou quatre chiffres.

Avec le marquage à trois chiffres, les deux premiers représentent la valeur, le troisième est le multiplicateur en puissance de dix ; pour les valeurs inférieures à 10 la position du séparateur décimal est représenté par la lettre R.
Avec le marquage à quatre chiffres, les trois premiers représentent la valeur, le quatrième est le multiplicateur en puissance de dix ; pour les valeurs inférieures à 100 la position du séparateur décimal est représenté par la lettre R.

**Exemples**
Valeur	3 chiffres	4 chiffres
0,01 ohm	R01	0R01
0,22 ohm	R22	0R22
1,5 ohm	1R5	1R50
15 ohms	150	15R0
100 ohms	101	1000
4,7 kilohms	472	4701
12 mégohms	126	1205

Taille (0603)

Il existe un autre type de marquage, appelé « EIA-96 ». Il utilise deux chiffres pour la valeur et une lettre pour le multiplicateur, selon les correspondances ci-dessous.

Valeur :

 01 = 100    13 = 133    25 = 178    37 = 237    49 = 316    61 = 422    73 = 562    85 = 750
 02 = 102    14 = 137    26 = 182    38 = 243    50 = 324    62 = 432    74 = 576    86 = 768
 03 = 105    15 = 140    27 = 187    39 = 249    51 = 332    63 = 442    75 = 590    87 = 787
 04 = 107    16 = 143    28 = 191    40 = 255    52 = 340    64 = 453    76 = 604    88 = 806
 05 = 110    17 = 147    29 = 196    41 = 261    53 = 348    65 = 464    77 = 619    89 = 825
 06 = 113    18 = 150    30 = 200    42 = 267    54 = 357    66 = 475    78 = 634    90 = 845
 07 = 115    19 = 154    31 = 205    43 = 274    55 = 365    67 = 487    79 = 649    91 = 866
 08 = 118    20 = 158    32 = 210    44 = 280    56 = 374    68 = 499    80 = 665    92 = 887
 09 = 121    21 = 162    33 = 215    45 = 287    57 = 383    69 = 511    81 = 681    93 = 909
 10 = 124    22 = 165    34 = 221    46 = 294    58 = 392    70 = 523    82 = 698    94 = 931
 11 = 127    23 = 169    35 = 226    47 = 301    59 = 402    71 = 536    83 = 715    95 = 953
 12 = 130    24 = 174    36 = 232    48 = 309    60 = 412    72 = 549    84 = 732    96 = 976

Multiplicateur :

 Y ou S=0,01   X ou R=0,1   A=1   B=10   C=100   D=1 000   E=10 000   F=100 000

Merci à Wikipedia

Date de dernière mise à jour : 05/07/2021

Commentaires

- 1. Tarrulo Le 21/05/2021
Bjr j'ai une résistance à 5 couleur qui a cramé mes je n'arrive pas à savoir quel est sa valeur pour la remplacer ses couleurs son rouge rouge gris gris blanc merci pour votre aide
- 2. Joseph Dona Le 24/08/2020
Bonjour,
Je voudrez connaitre la résistance R821 les couleurs sont: Marron Gris Noire et Or
Sur le manuel la R821 correspond a une resistance de 10k Ohm.
Est il possible que le code couleur soit différent
Cordialement
- - radio-man64Le 24/08/2020
  bjr, une 10K c'est marron, noir, orange, or il y a une erreur d'interprétation quelque part! le plus simple est de la mesurer à l'ohmmètre... cdt
- 3. BENJAMIN MORICE Le 11/04/2020
bonjour je n'arrive pas a trouver la valeur dune résistance
vert bleu noire gris marron cordialement
- - radio-man64Le 12/04/2020
  bjr a priori c'est une 56 ohms 10% cdt domi
- 4. audart Le 20/10/2019
bonjour,
j'ai des resistances R19 sur mon ampli les couleurs rouge 2xnoir bleu vert.
que je n'arrive pas a les trouver sur internet il y t'il une correspondance.

Cordialement
- - radio-man64Le 21/10/2019
  bjr, on a remarqué que certaines résistances chinoises unt un code couleur bien particulier: la solution...mesurez là avec un ohmmètre! cdt domi
- 5. guillaume Le 12/02/2016
bonjour pour les cms de couleurs, leur valeurs correspond à quoi ?
- - radio-man64Le 13/02/2016
  Bjr, Ce document à télécharger sur ce lien: http://1drv.ms/1WjjOd3 Vous donnera toutes les infos à savoir sur les composants CMS..! Cdlt Domi64
- 6. PERIGNON Le 25/01/2016
UN GRAND MERCI POUR TOUTES C'est INFO
- 7. Abrazif Le 17/08/2013
Genial merci pour les infos! j'suis un peu perdu face a la radio TSF que j'ai envie de restaurer tes infos seront précieuses!
