TESTEUR UNIVERSEL DE COMPOSANTS

Un testeur universel de composants:

hé oui, on est en 2014 et ça existe!

Cela fait quelque temps que je vois ce genre de "gadget" chez les vendeurs chinois d'Ebay...

On en trouve à tous les prix, de 15€ à plus de 150€ mais finalement ils se ressemblent tous!

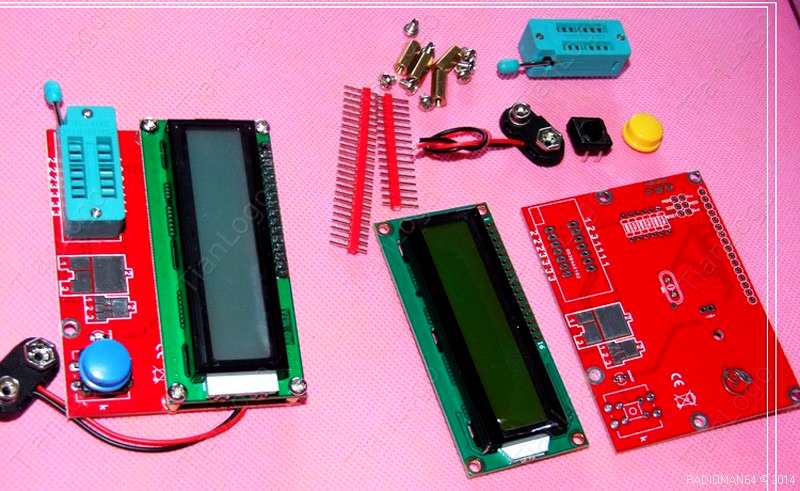

On trouve le montage en kit:

3151 2

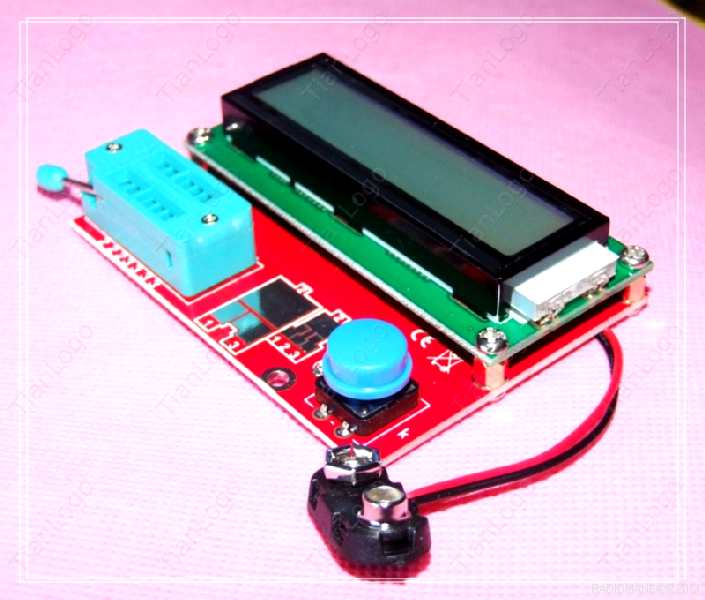

Un autre,  le propose tout monté:

3151 6

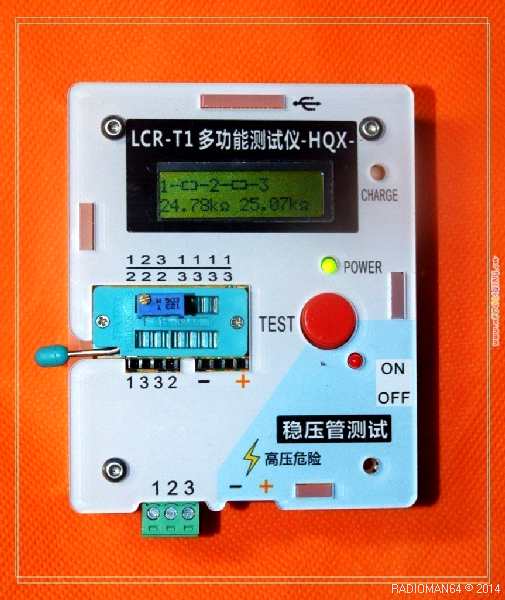

.et même prêt à l'usage dans un boitier:579

Basés sur un µ-processeur ATMEGA 168 ils sont programmés pour tester un maximum de composants courants:

Les résistances, les condensateurs, les selfs, les diodes, les transistors, et autres composants exotiques: mosfets, diacs, thyristors, triacs ....etc

Ce genre de testeur est intéressant pour quelqu'un qui comme moi récupère des composants à droite et à gauche ....

Cela va m'éviter de mettre des composants "douteux" dans les casiers !



La fourchette de prix étant importante j'ai donc décidé de tester:

 Le moins cher!

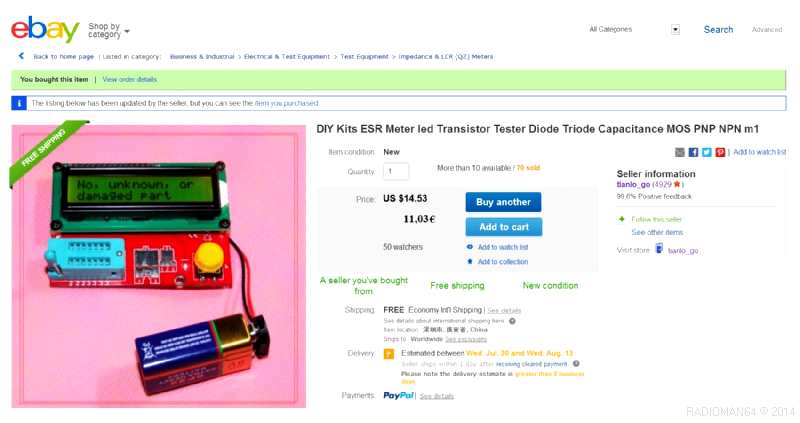

Apres quelques recherches j'ai trouvé un vendeur chinois qui propose le montage "en kit" à un prix vraiment très bas:Testeur 2

Pour la modique somme de 11,03€ j'ai donc passé commande de l'objet!

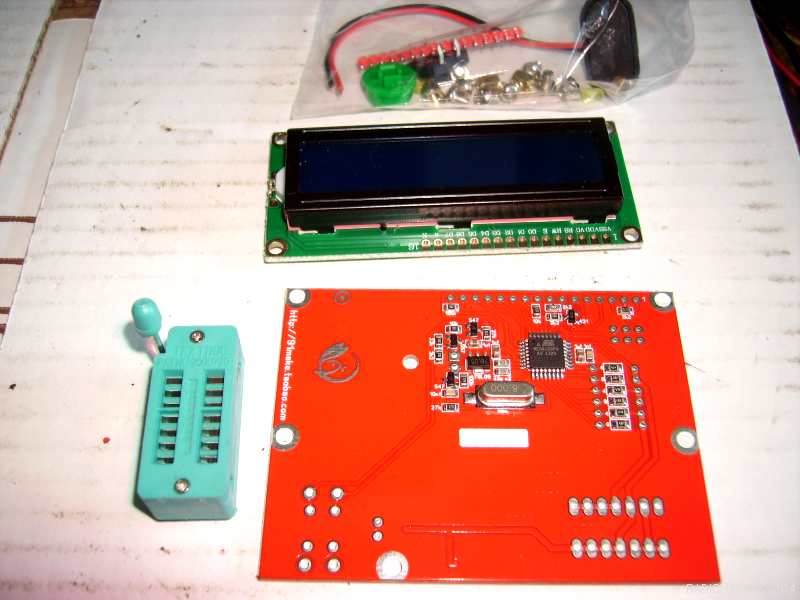

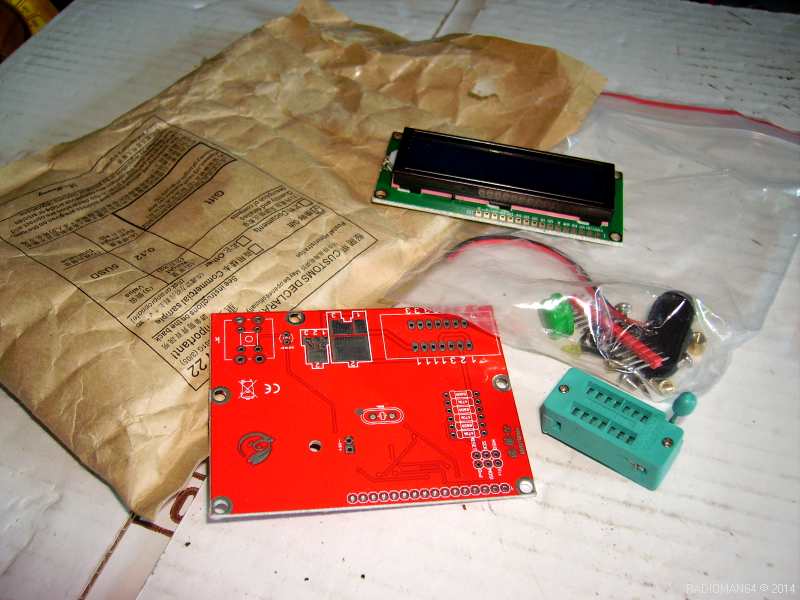

3 semaines plus tard...j'ai reçu mon colis:Imgp9868 1

Pas de souci...Tout est là ...Prêt à monter...

Le circuit imprimé avec le µprocesseur Atmega128 déjà monté sur la plaquette, l'afficheur, le support pour insérer les composants à mesurer, le coupleur de pile 9V , 2 diodes LED jaunes, la barette de connexion avec l'afficheur, le bouton poussoir,  et toute la visserie nécessaire...

Hélas, pas de notice , ni de mode d'emploi, il faut se débrouiller avec les sérigraphies de la plaquette....espérons que cela suffira!Imgp9869 1

Les composants les plus délicats sont déjà montés sur le circuit imprimé, il va falloir réfléchir à l'ordre de montage du reste:

Imgp9880

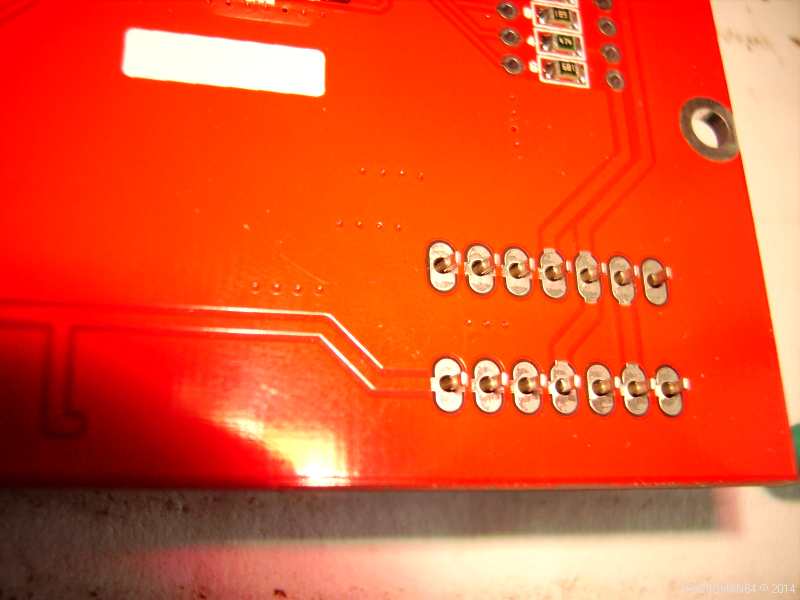

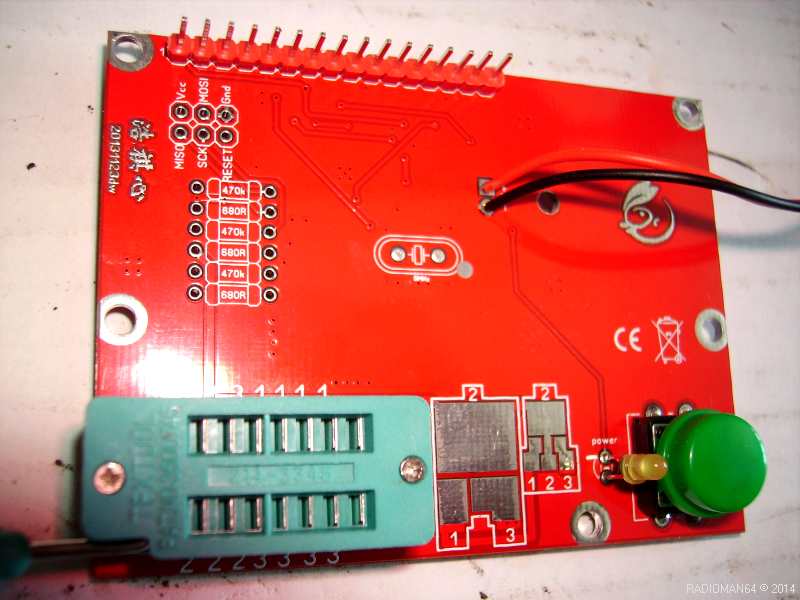

J'ai commencé par le gros support bleu : 14 broches à souder!

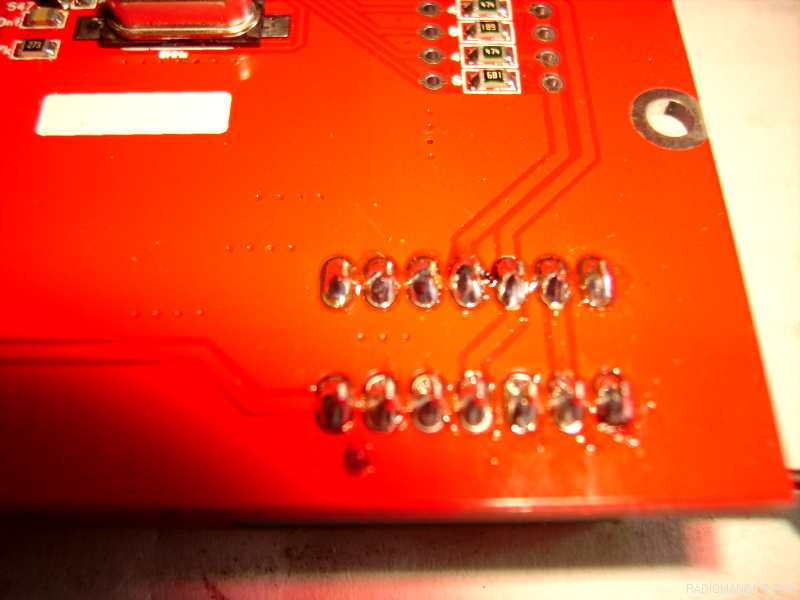

Imgp9883 1



Puis on continue avec le bouton poussoir et la diode LED qui est à coté...

1er Pb => pas de repérage de sens pour la LED...?

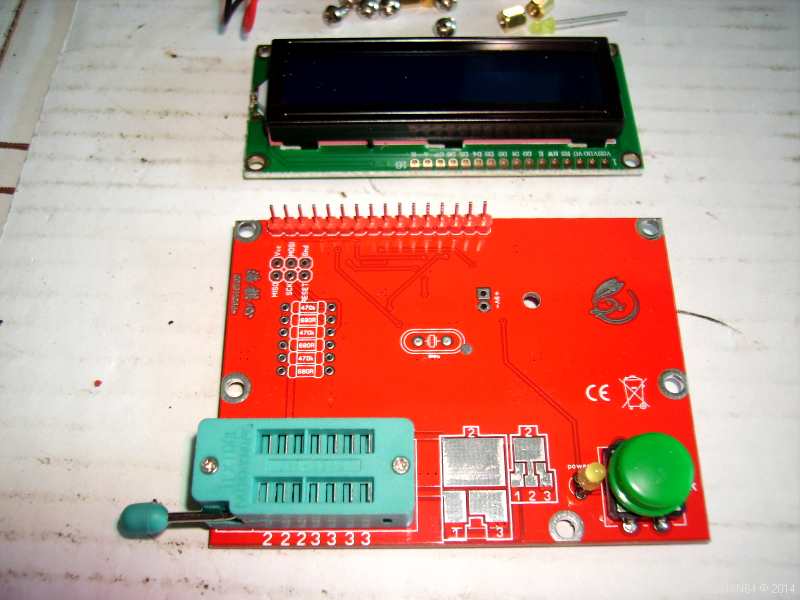

Imgp9885

Je l'ai soudée "assez long" pour pouvoir éventuellement la défaire, et la ressouder dans l'autre sens!

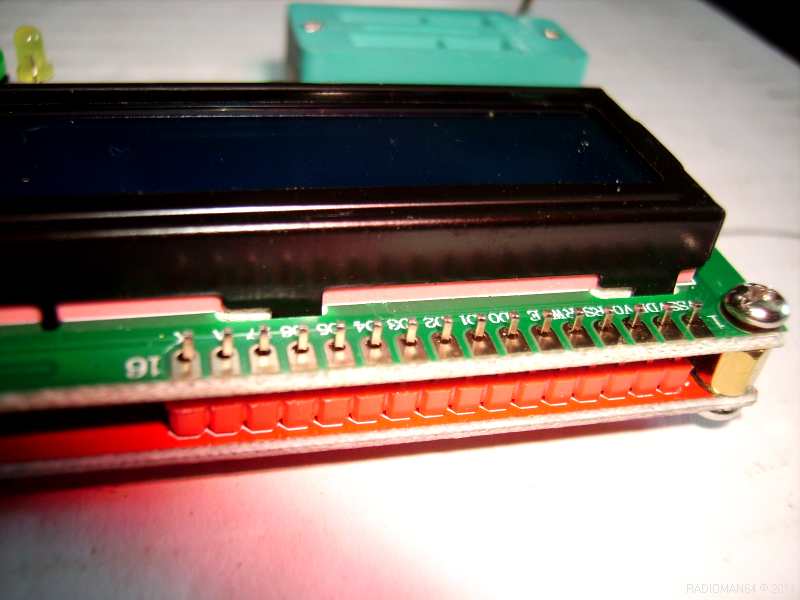

J'ai mis en place et soudé la barette de connexion de l'afficheur...Imgp9887

Pui le coupleur de piles est soudé: là ça va!!!...Le sens est indiqué!

Il faut le souder maintenant car dès que l'afficheur sera en place je n'y ai plus accès...

Imgp9891

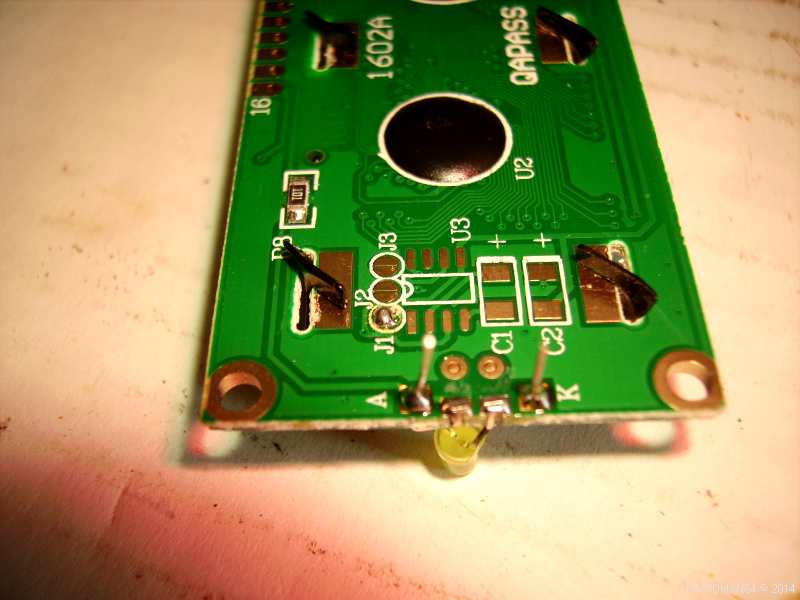

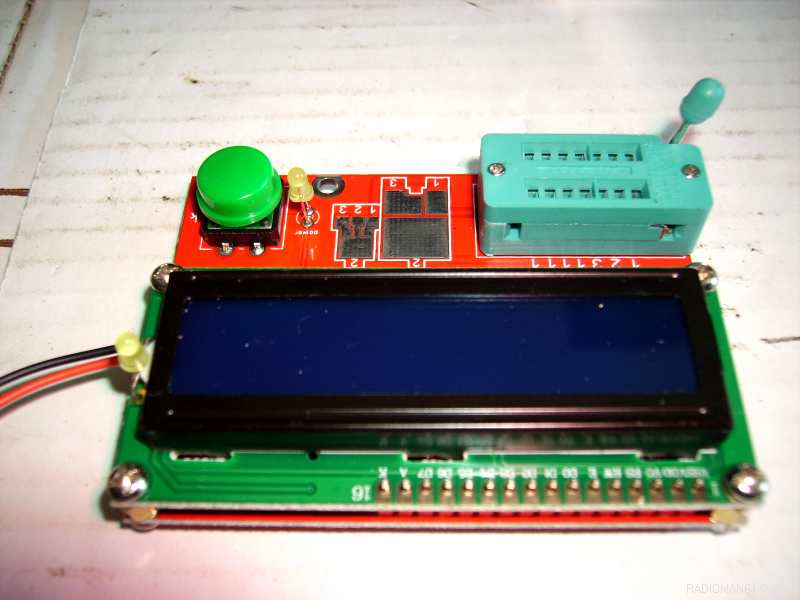

Sur l'afficheur il y a (il me semble) l'emplacement pour la seconde diode LED ...Le sens est bien repéré...ça va! (Finalement c'est une erreur!...comme on va le voir par la suite..!)

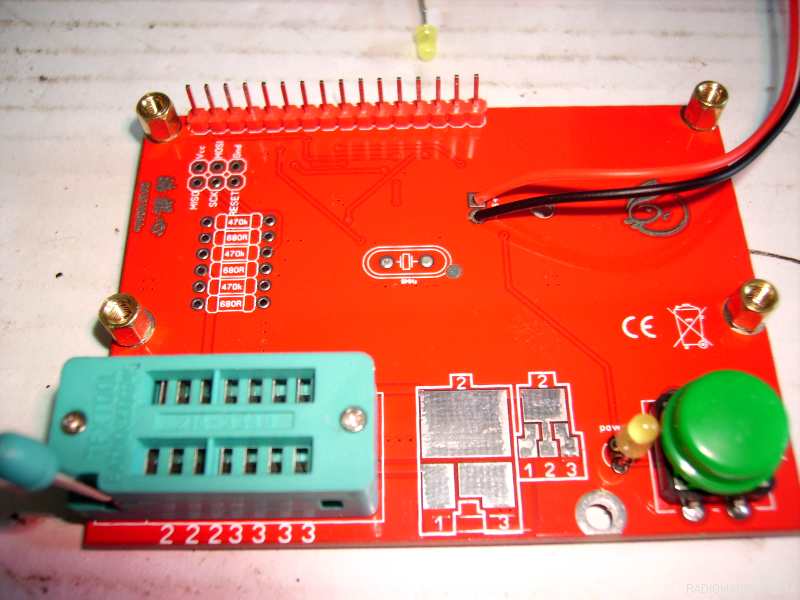

Imgp9889

Les 4 entretoises qui vont tenir l'afficheur sont vissées sur le circuit imprimé...Imgp9893

Et l'afficheur est mis en place , vissé sur les entretoises...Imgp9896 1Imgp9899

Une rangée de soudures plus tard et mon testeur est prêt pour les premiers essais!



1er branchement...

Ben ça marche pas!

L'afficheur reste éteint...Je teste ma pile ...6,4V ....Pas étonnant!

Je branche alors l'appareil sur mon alimentation stabilisée réglée à 9V !

Ca marche pas non plus....La LED "power" reste éteinte...j'avais raison d'avoir un doute sur son branchement!!!

Je la ressoude à l'endroit , je rebranche et....on dirais que le testeur fonctionne mais l'éclairage de l'affichage est faible...Par contre mes deux LEDS jaunes s'allument...

Je supprime la LED jaune à coté de l'afficheur....C'est beaucoup mieux!

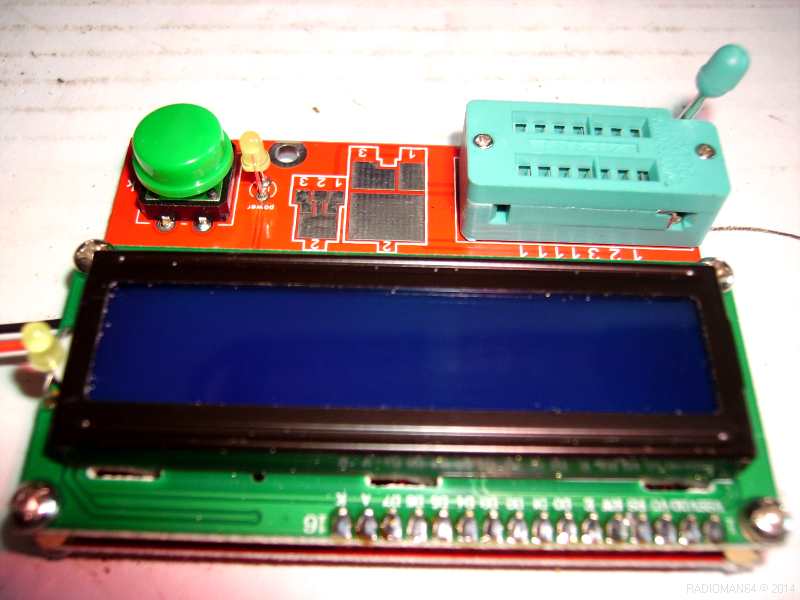

Imgp9902



Ca y est ... ça fonctionne!..

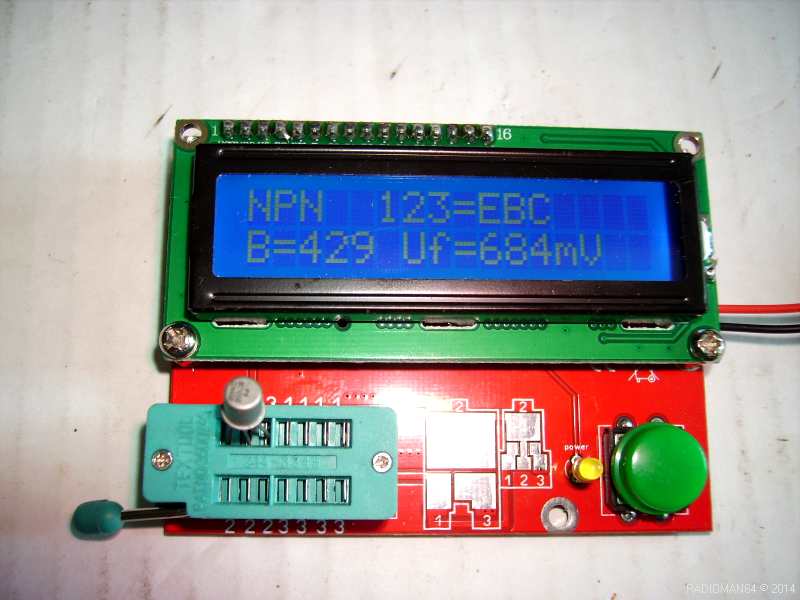

Le voici avec un petit transistor BC109C pris dans un casier!

par contre une remarque:

Si une simple notice avait été fournie avec (même en Anglais) cela m'aurais évité ces tatonnements!

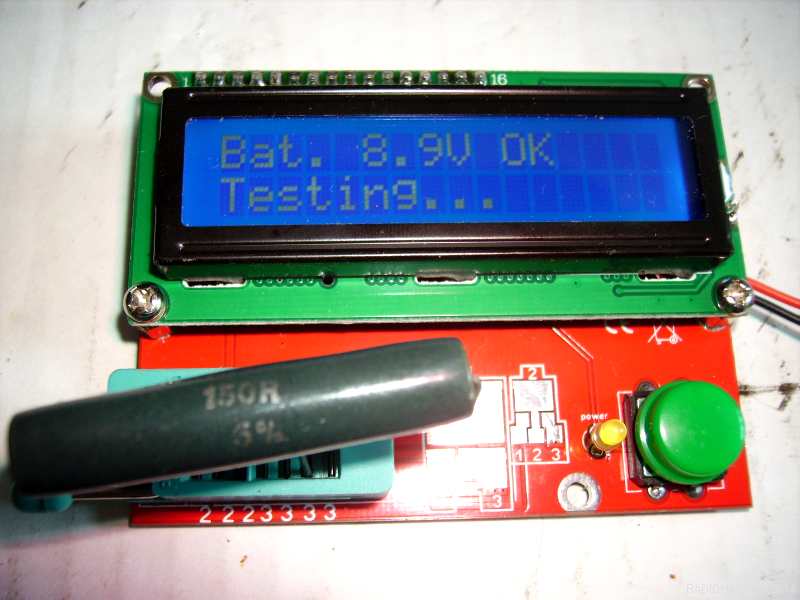

Imgp9910 1

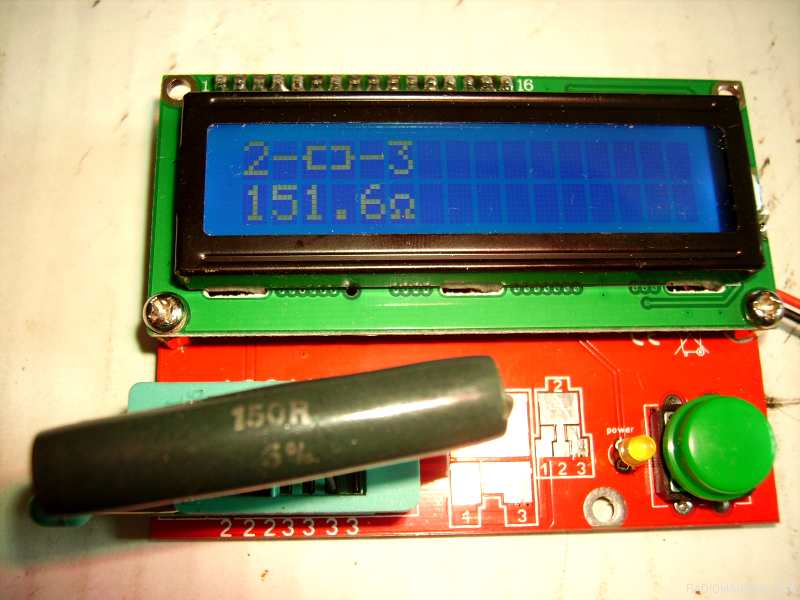

Et voila une résistance bobinée qui trainait sur la table!

L'appareil est très facile à utiliser : avant toute mesure il indique la tension de la pile ... Si elle est trop basse il refuse de fonctionner!Imgp9909

J'ai testé un condensateur chimique de 3,3µF 400v récupéré sur une lampe fluocompacte:

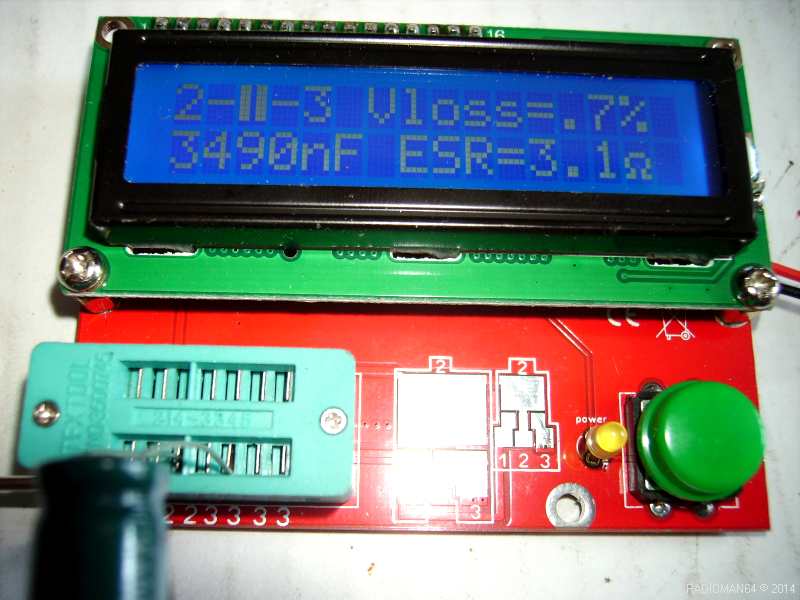

Imgp9906 1En plus de sa valeur , il m'indique la valeur de l'ESR (resistance série equivalente) ...

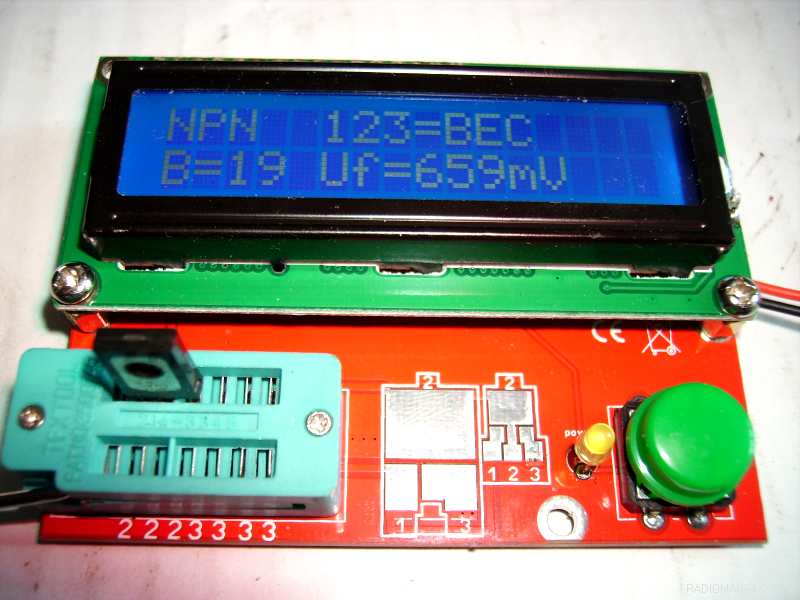

Et un transistor récupéré sur la même lampe:Imgp9916 1

Le transistor est bon, c'est un NPN de puissance!...Il a un gain tres faible: 19 , et les chiffres 123 du bornier m'indiquent le brochage du composant:

C'est beau le progrès!



Quelques précisions au sujet du fonctionnement de l'appareil:



Il n'y a pas d'interrupteur marche/arrêt car l'appareil est pourvu d'un système d'arrêt automatique.

Quand on branche la pile il ne se passe ...RIEN!



Il faut une pression brève sur le bouton poussoir pour déclencher la séquence suivante:

1- la mise en route de l'appareil

Puis

2- La mesure de la tension de la pile

Puis

3-  la mesure du composant...

Cette mesure va rester affichée environ 30 secondes et l'appareil va s'éteindre ...

Cet appareil n'est pas prévu pour mesurer des composants en circuit!

Il faudra toujours les dessouder pour la mesure...

ATTENTION:

Si on mesure un condensateur, bien le décharger avant de le brancher sur l'appareil!



On va maintenant essayer de lui trouver un boitier sympatique!

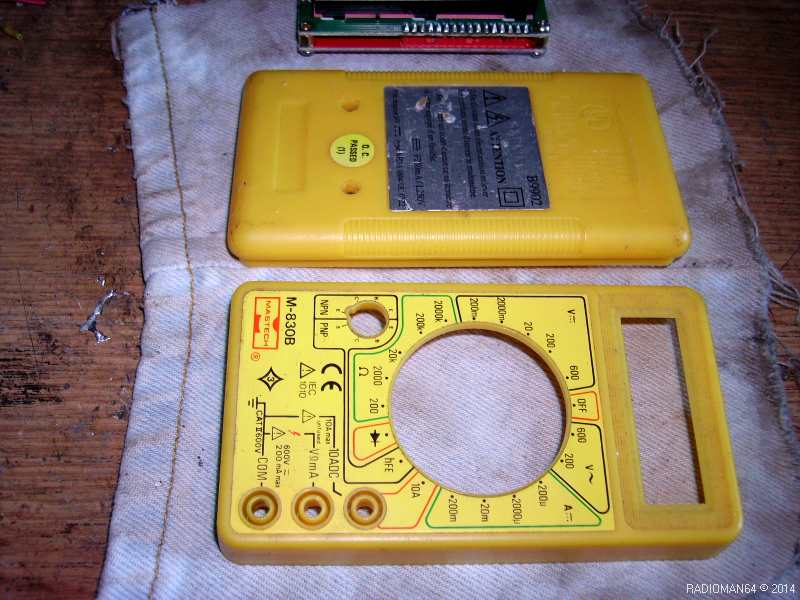

J'avais mis de coté le boitier d'un multimètre chinois bas de gamme qui avais rendu l'äme:Imgp9925 1

Malgré les découpes ce boitier m'interesse bien car il présente de nombreux avantages:

Imgp9926 1

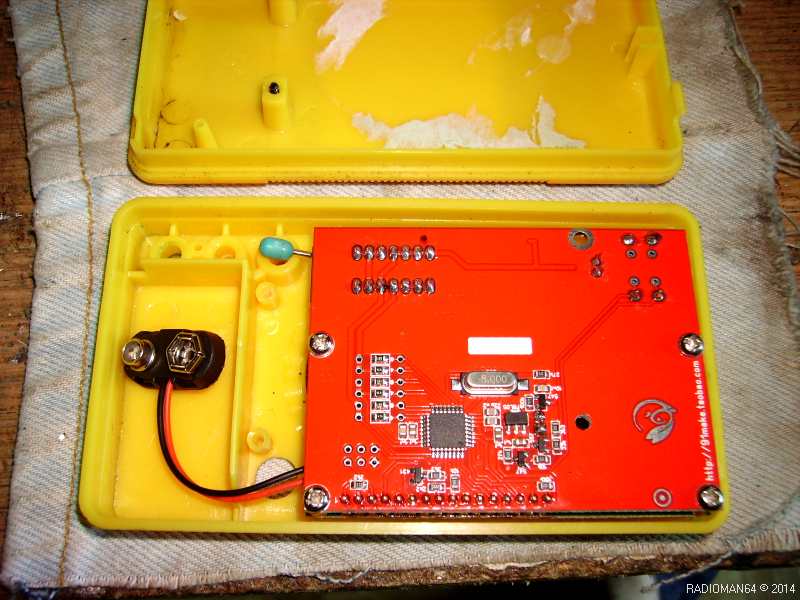

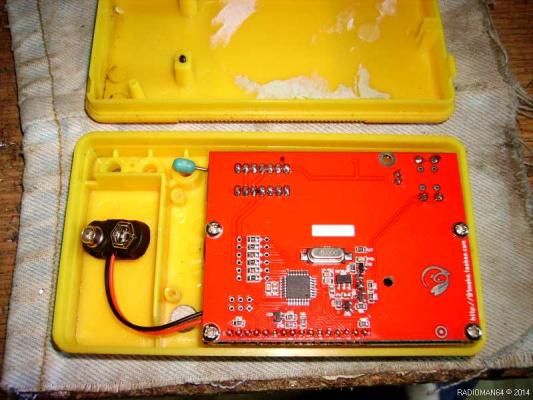

Tout d'abord ma plaquette de circuit imprimé rentre pile à l'intérieur!

Ensuite j'ai l'emplacement pour la pile 9V qui est prévu et en plus il est bien séparé du circuit du testeur...(Les piles 9V qui coulent ...hélas ca arrive!)

Enfin j'ai les 3 sorties que je vais pouvoir utiliser pour 3 cordons de mesure..!

Maintenant il faut l'adapter à mon usage:

L'afficheur sera en long donc il y a des découpes supplémentaires à prévoir dans le plastique:

Un disque à tronconner sur la mini-perceuse et voilà:

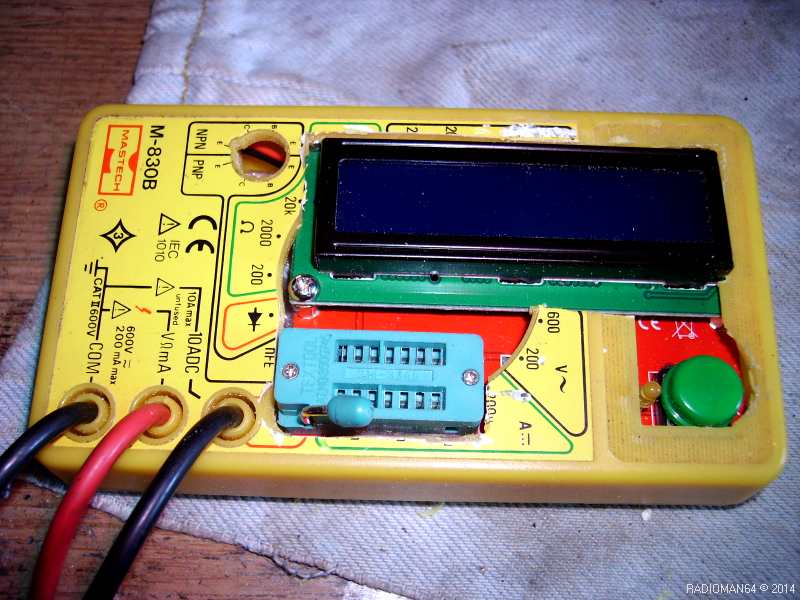

Imgp9929

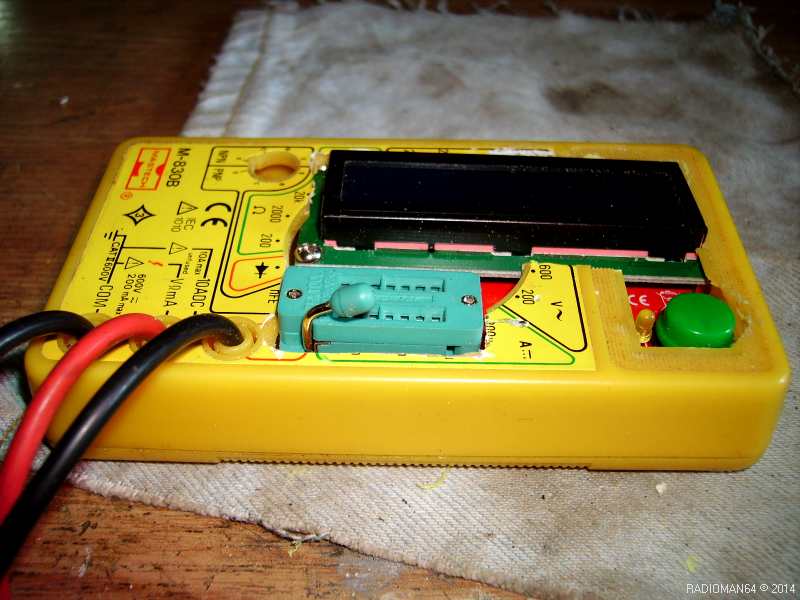

On met tout est en place ...Ca passe juste :Imgp9930

J'ai été obligé de plier en angle droit la manette de verrouillage du support 14 pattes car elle touchais le plastique....Pour le reste: c'est bon!

Il est bien évident que la façade ne va pas rester ainsi, j'ai donc prévu une contre-plaque réalisée avec mon logiciel "Front-Designer".

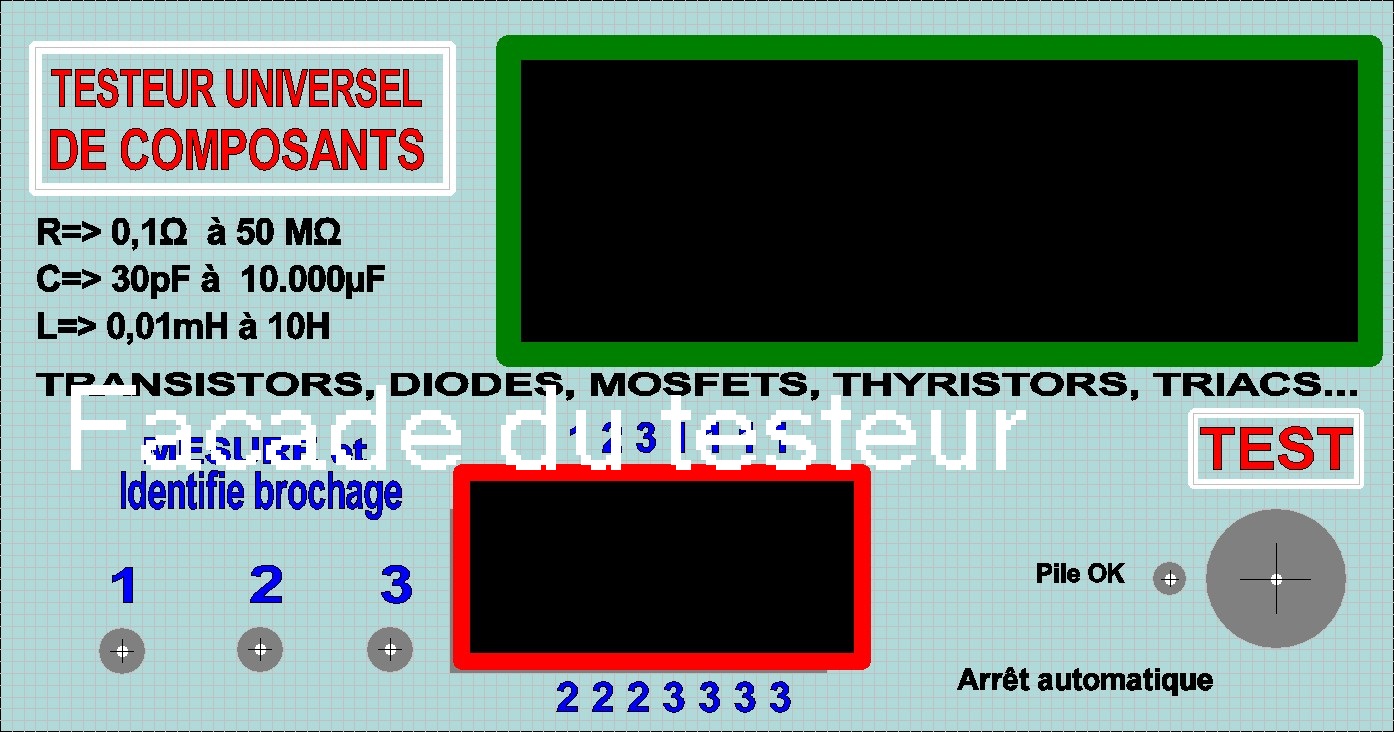

Après quelques mesures j'ai donc dessiné la façade suivante:

Testeur 5

Avant de faire la façade définitive j'ai fait une "façade brouillon" en noir et blanc pour être sur que tout est bien positionné:Imgp9932

Cela donne une idée de la touche finale!

J'ai fait une découpe pour le support de composants 14 broches et j'ai "sorti" les 3 fils de mesure...

Je pense que je mettrais au bout 3 pinces crocodile ou bien 3 Grip-fils...

Il y avais aussi sur la plaquette des pistes de circuit pour pouvoir tester les composants CMS:

N'utilisant pas ce genre de composant je les ai laissées à l'intérieur...

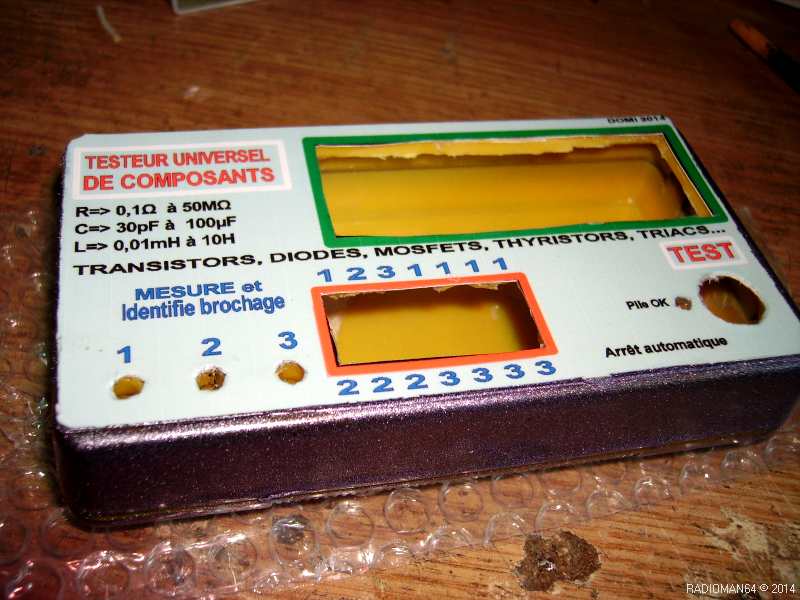

J'ai imprimé la facade finale en couleurs sur du papier photo, puis plastifiée et découpée, elle est collée sur le boitier....

Après 24H de séchage , un ptit coup de peinture sur le tour et le fond du boitier ...et voila le nouveau boitier prêt à recevoir la partie électronique!Imgp9935 1

Le jaune du boitier original n'était pas très beau et c'est donc une peinture "violet pailleté" (Un reste d'une déco de Noël) qui lui donne une touche un peu "moderne"...

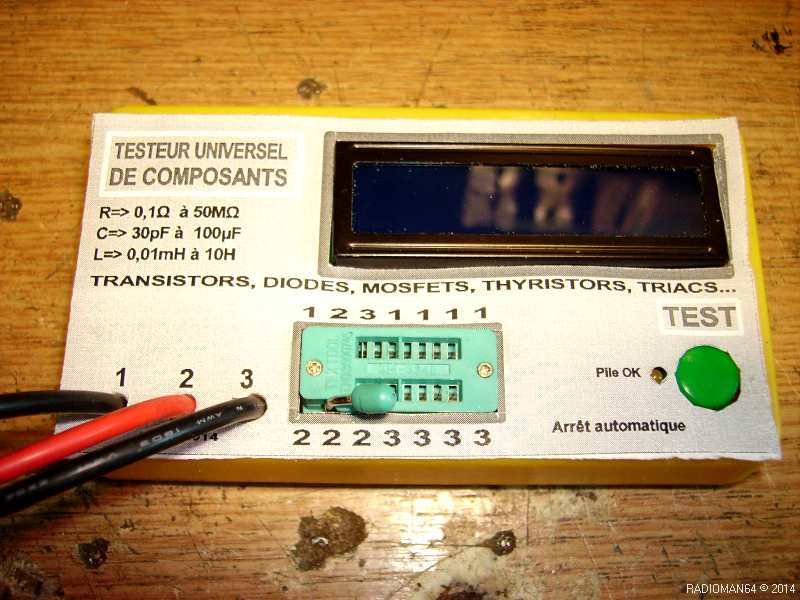

Les découpes sont ajustées au cutter et j'ai fait un premier "essayage":

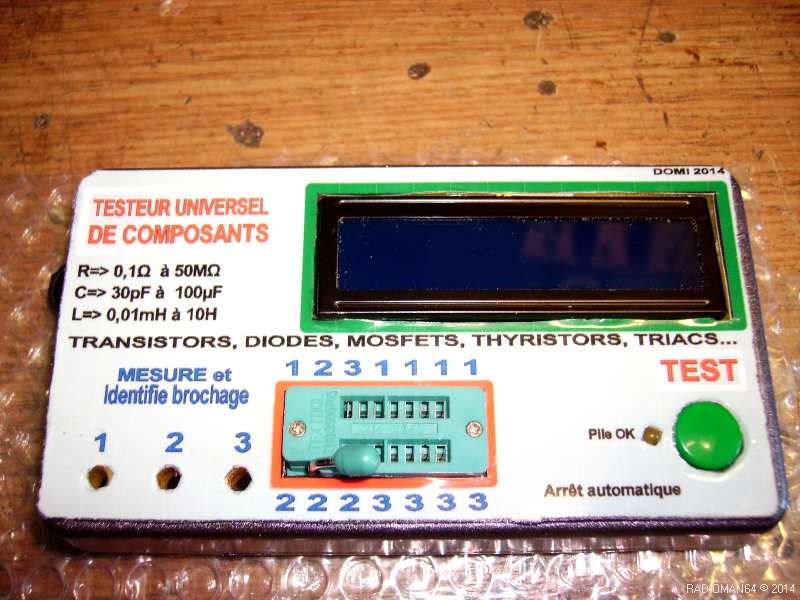

Imgp9938

Ca a de la gueule...non?



Il faut maintenant souder sur le circuit les 3 fils qui vont permettre des mesures externes:

Numérotés 1/2/3 sur le circuit et sur mon boitier:

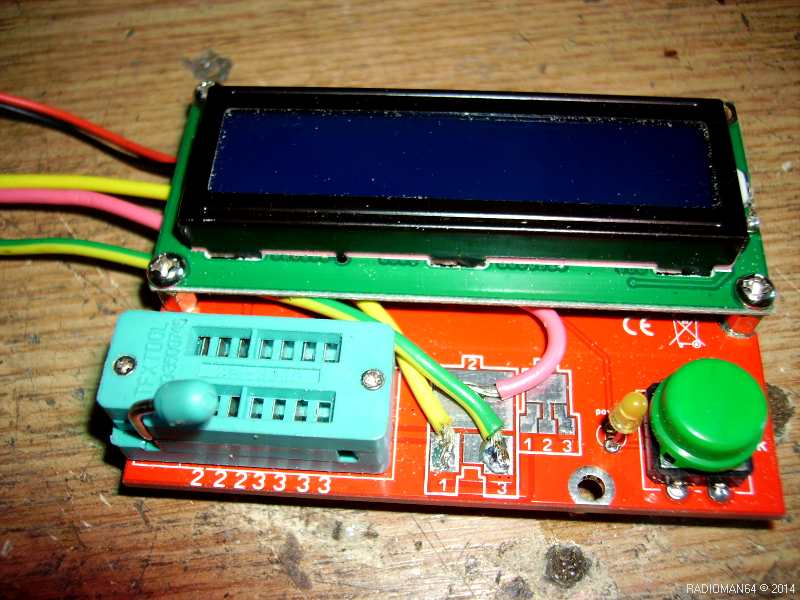

Imgp9941

Le 1 sera un fil jaune, le 2 sera un fil vert et le 3 un fil rouge...

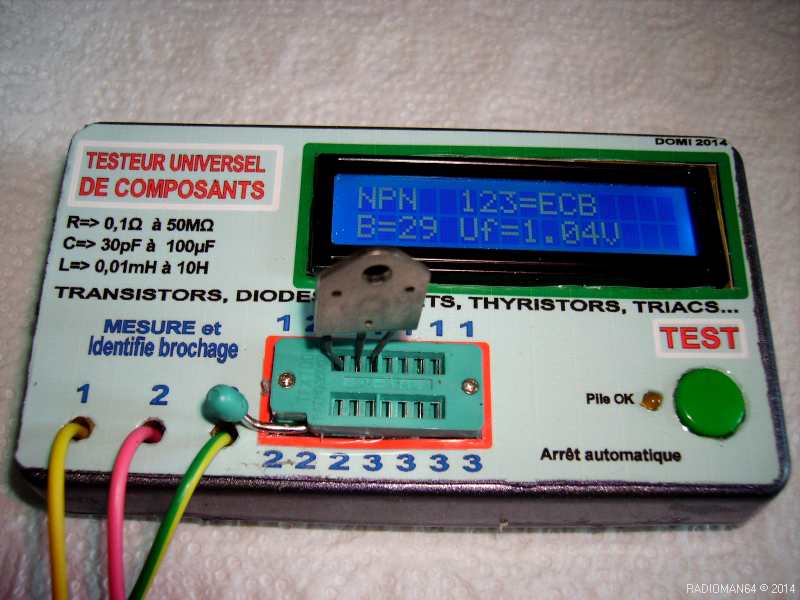

On remonte le tout et on ferme le boitier: une cale en polystyrène permet de maintenir la plaquette "en pression"!

Imgp9944

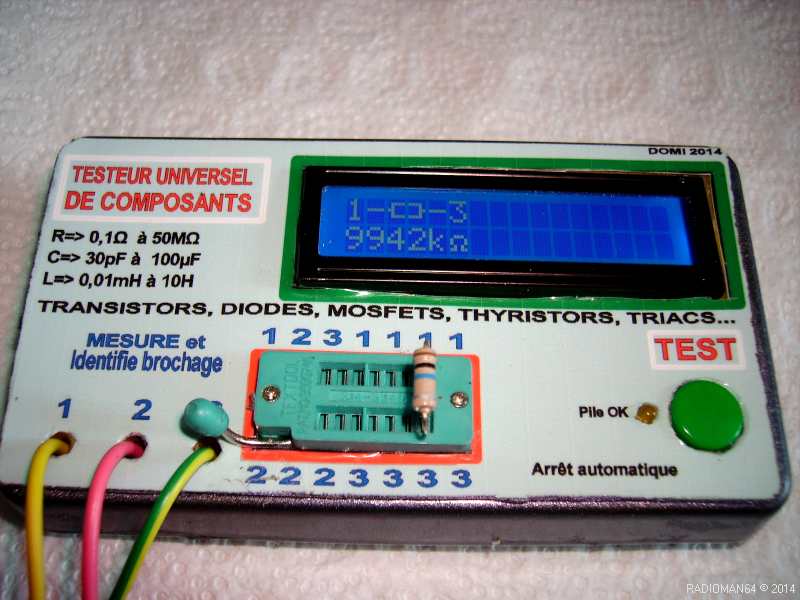

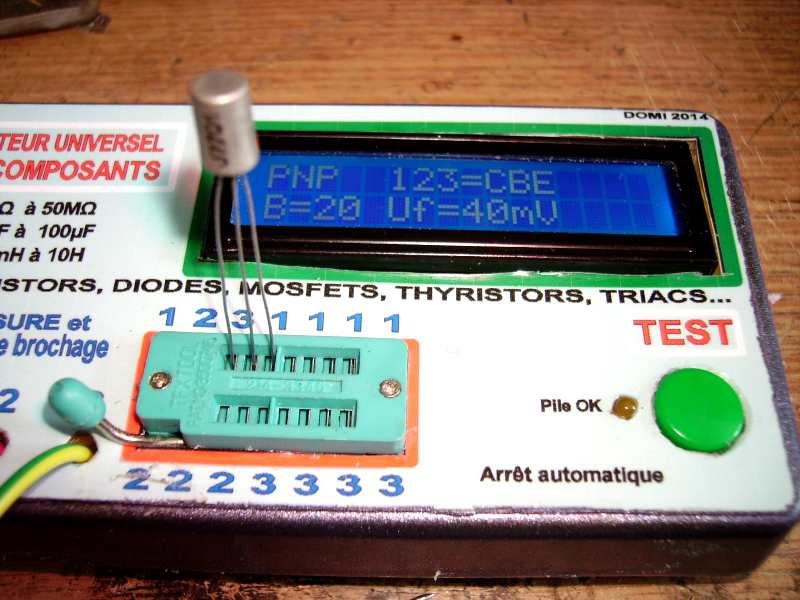

Test d'un transistor de puissance

Imgp9950

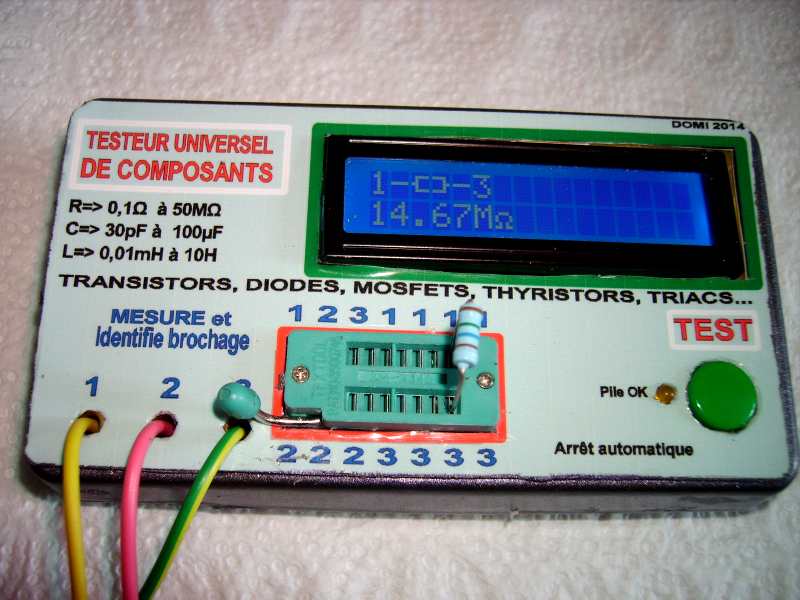

Et d'une résistance de 10MΩ...

Je continue avec quelques mesures de composants....Click pour agrandir les photos!

Imgp9952 1Imgp9967

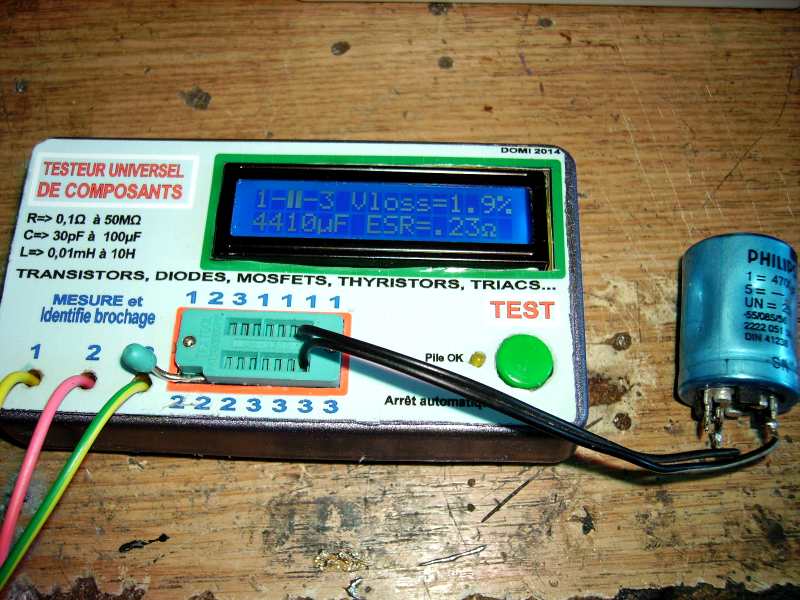

<== Ici à gauche un condensateur de 4700µF 25V

et à droite une résistance carbone de 15MΩ ==>

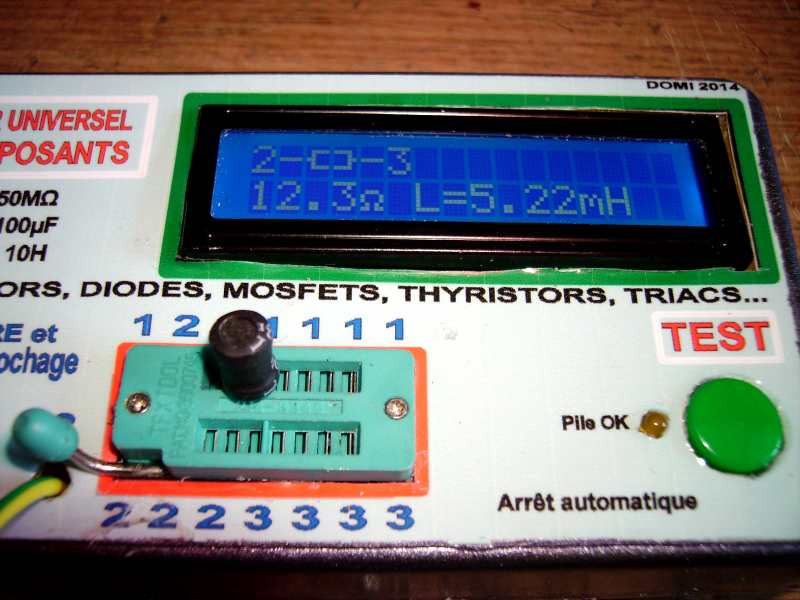

Imgp9969Imgp9971 1

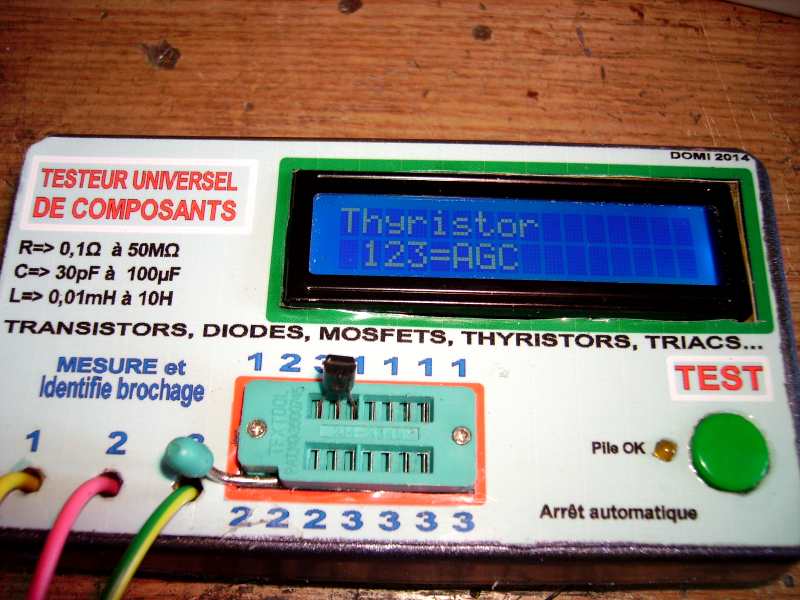

 <== A gauche: Un petit Thyristor en boitier plastique

A droite une self moulée marquée 5,38mH ==>





Imgp9973

Imgp9976

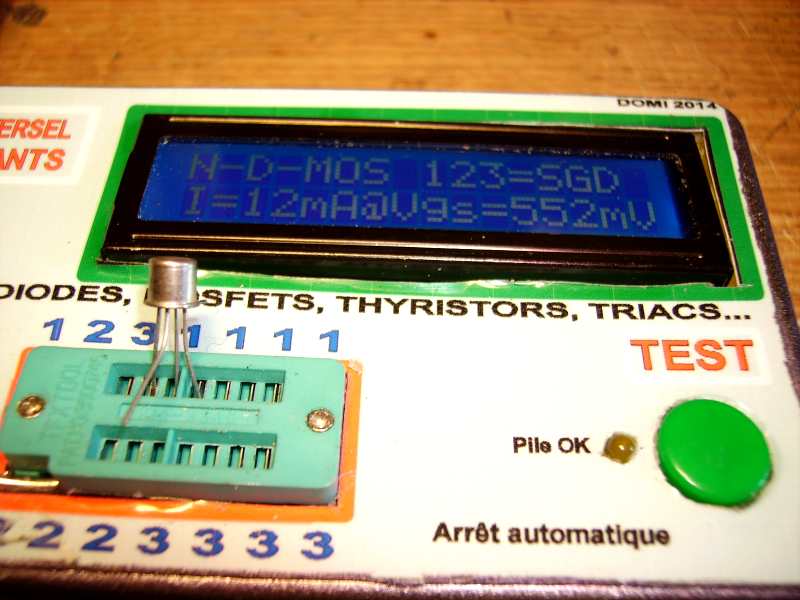

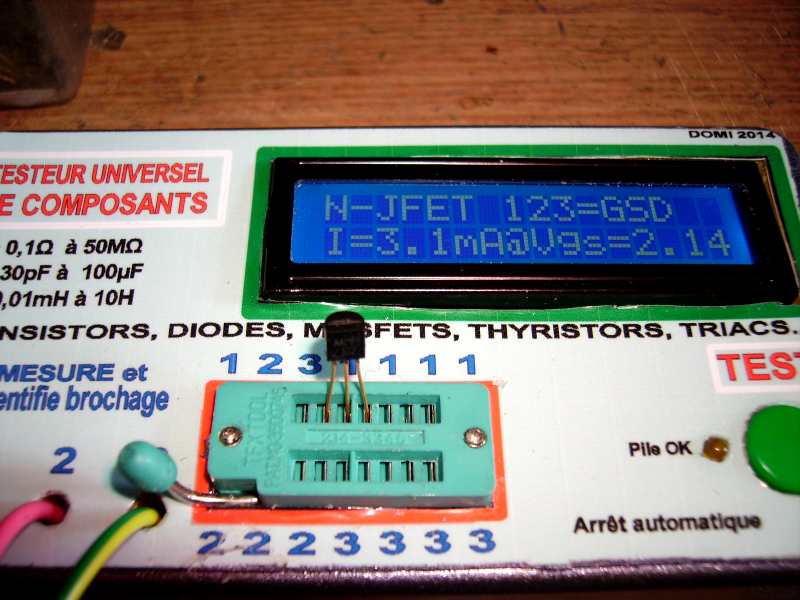

On continue avec 2 transistors FET et Mos-Fet

 <== A gauche un Mos double porte et à droite un Mos-fet canalN ==>





Imgp9978

Imgp9979 1

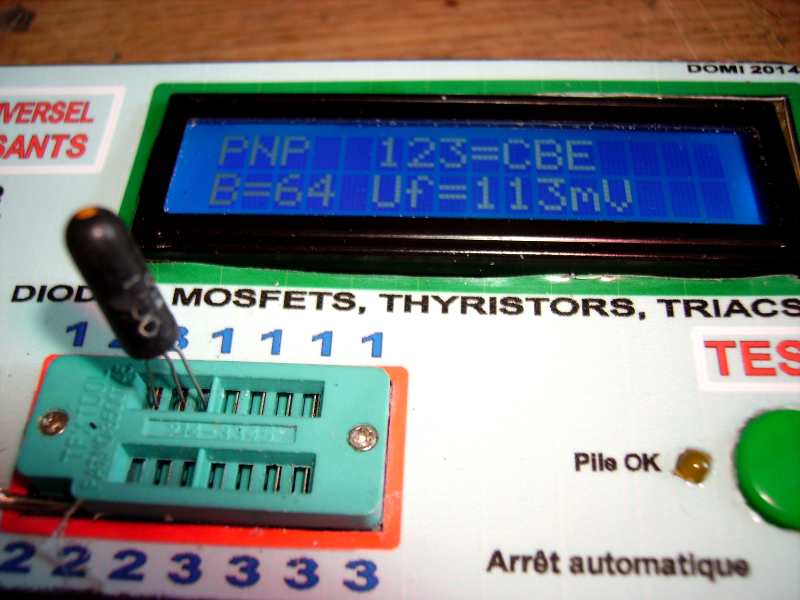

Et ici c'est 2 anciens transistors germanium bien connus:

 <== A gauche un AC132 et à droite un OC71 ==>







Je peux fournir à tous ceux qui le désirent une copie en couleurs et plastifiée de la façade du testeur:

Testeur 5

La dimension de ma facade (adaptée au boitier de multimètre) est de 12 x 6,4 cm

Me contacter sur la messagerie du site!

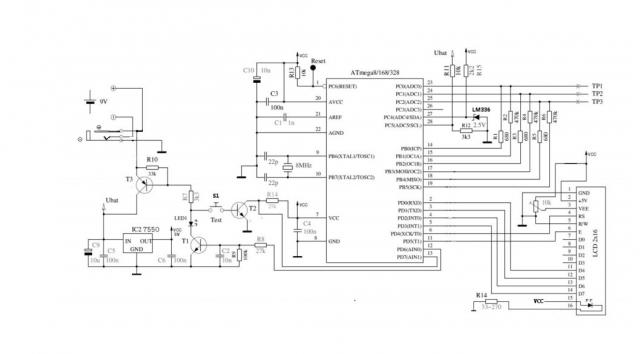

Enfin pour ceux qui ont des difficultés de fonctionnement ou bien qui veulent en savoir un peu plus voici le schéma de l'appareil:

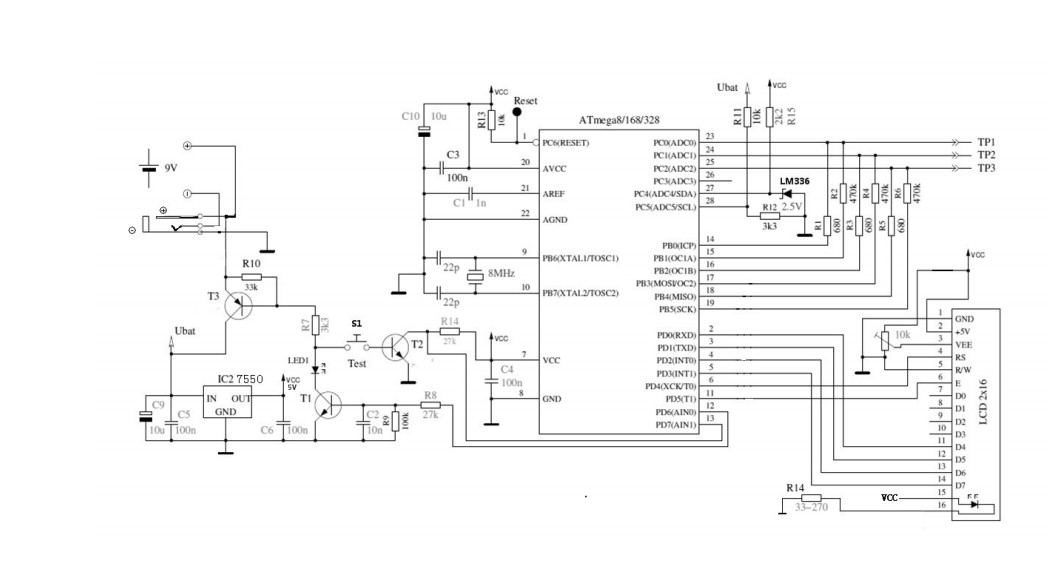

Schema testerClick pour agrandir!

On comprends mieux le role de la diode LED..!

Et voila:

L'appareil est parfaitement fonctionnel!

la rapidité des tests est absolument magique..!

Dernière étape on va maintenant faire des mesures comparatives avec d'autres appareils:

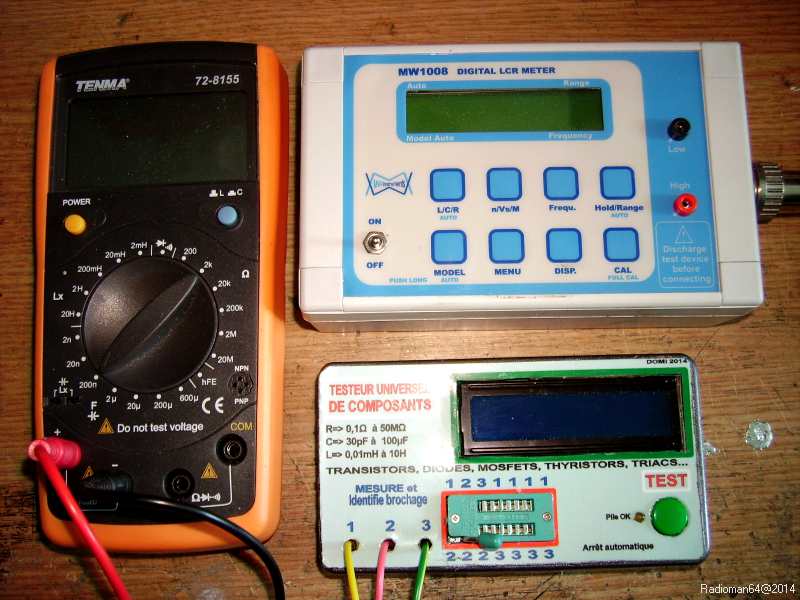

Pour cela je dispose d'un controleur LCR "TENMA" acheté cet été chez "Farnell", et d'un controleur "MW1008" prété par Pierre W.

Imgp9966 1

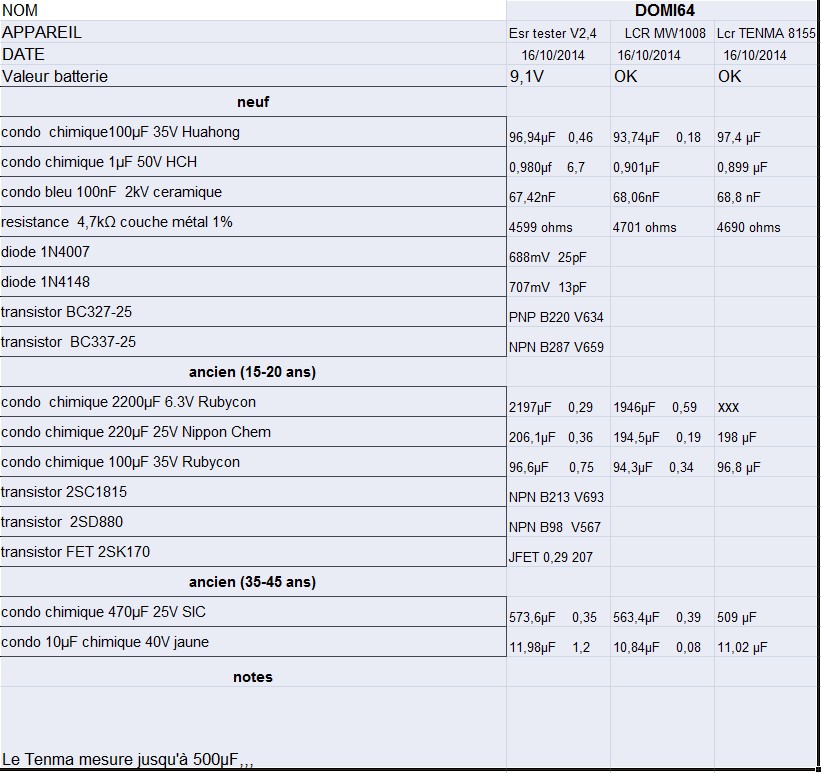

Voici les résultats de mesure regroupés dans un tableau:

Tableau de mesures

Comme on peux le constater le testeur n'est pas "mauvais du tout" et dans tous les cas les résultats se situent dans la moyenne!

Si vous voulez approfondir la "technique de mesure" de l'appareil voici une page interessante:UN TESTEUR DE COMPOSANTS par F4DTR>

En ce qui me concerne l'appareil est vite devenu indispensable à l'atelier!

Déjà 6 mois de passés et contrairement aux annonces faites par "certaines mauvaises langues" le testeur fonctionne toujours parfaitement..!

Il a testé plusieurs centaines de composants dont une grande quantité de condensateurs et sa précision est toujours bonne:S7300021 1

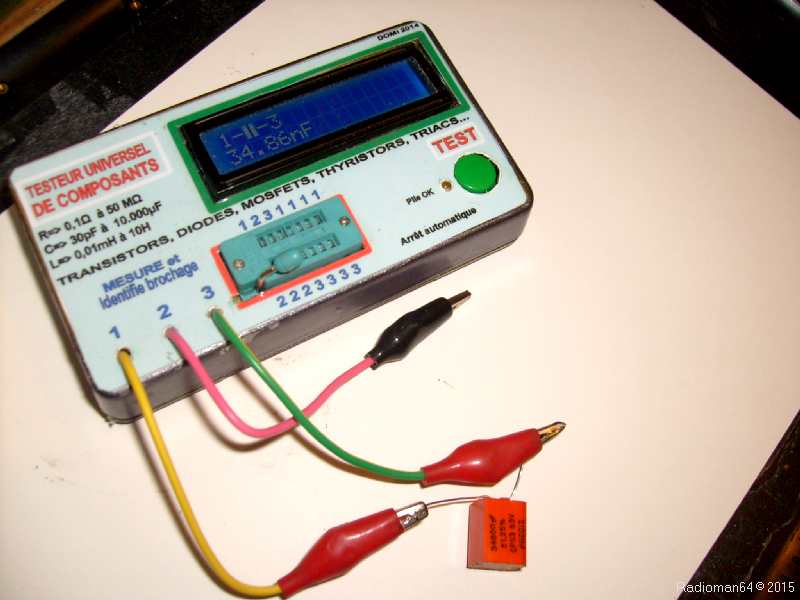

Voici le test d'un condensateur de précision marqué 34800pF +-1,25%

Le testeur m'affiche: 34,86nF..!

Pour un appareil à 10€ cela me parait très correct!

Cela fait plus d'un an que j'utilise ce testeur:

Je ne l'ai pour l'instant jamais pris en défaut et moyennant quelques précautions (décharge des condensateurs) il s'avère d'une redoutable efficacité.

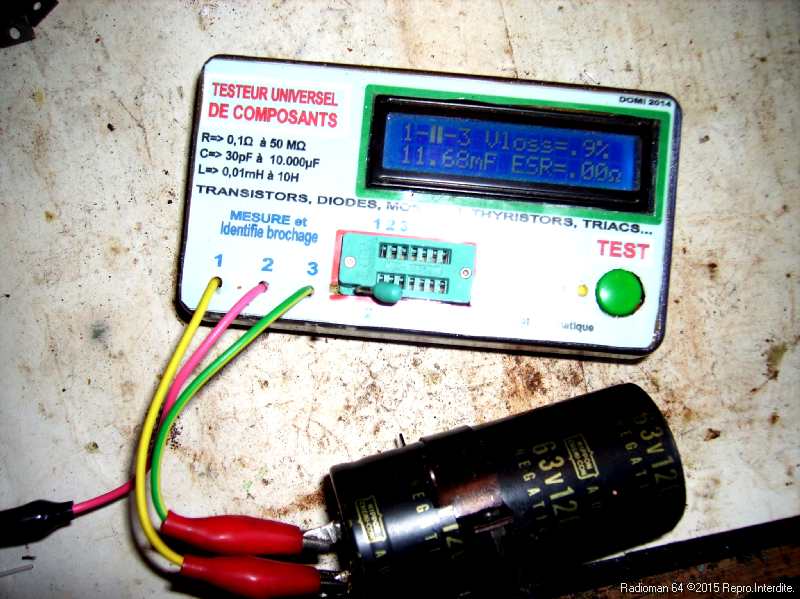

Voulant vérifier la gamme de mesure des condensateurs chimiques j'ai testé un gros condensateur de 12000µF 63v:

La gamme (en principe) s'arrête à 10000µF!Imgp0014 5

Hé bien, après un long temps de charge,  ça fonctionne!

On remarquera que le symbole "µ" s'est transformé en "m" et la valeur mesurée est tout à fait plausible.

J'en suis a la troisième pile 9V aussi on va envisager d'en faire une version d'atelier fonctionnant sur secteur...Prochainement!

Date de dernière mise à jour : 26/10/2016

Commentaires

  • chriss
    • 1. chriss Le 08/04/2020
    bonjour,
    pourriez vous me dire si ce kit que vous décrivez dans cette page, est encore trouvable...je n'ai rien trouvé sur le net.
    merci pour votre réponse.
    cordialement.
    Chriss
    • radio-man64
      • radio-man64Le 08/04/2020
      bjr, l'offre a évolué mais il y a toujours celui-ci avec son boitier pour environ 13€: https://www.ebay.fr/itm/Diy-Kit-de-Testeur-de-Frequencemetre-une-Capacitance-DInductance-Base-B2U9/324041073383?hash=item4b725a62e7:g:wXsAAOSw5K5eHC9h et son montage est ici: http://www.radioman33.com/pages/appareils-de-mesure-en-kit/testeur-de-composants-2018.html cdt domi
  • andrrianasolo henry
    • 2. andrrianasolo henry Le 26/02/2019
    j essaie , si c est bien je vous le dirai OK ?
  • jmt
    • 3. jmt Le 05/03/2017
    bonjour à tous
    au niveau du support à 14 broches il y a une suite de chiffres(1231111 et 222333)petite question de novice; y a t-il un "sens"de pose pour tester les différents composants?merci par avance pour vos réponseset bon dimanche.cdlt
    • radio-man64
      • radio-man64Le 05/03/2017
      bjr, le reperage est purement indicatif: le testeur indiquera la position des broches sur l'afficheur! regardez les photos de test des composants... cdlt domi
  • jerome
    • 4. jerome Le 15/02/2017
    bonjour,
    j'ai pu me procurer un autre testeur mais fonctionnant également avec le même atmega
    j'ai juste des soucis pour le calibrer
    quelqu'un peut il m'expliquer en Français la procédure
    je dois apparemment relier mes 3 entrées avec un pont, et un condensateur m'a été fournit ensuite mais j'avoue que je cale
    Cdt
    • radio-man64
      • radio-man64Le 15/02/2017
      bjr, il y a au moins 5 modeles de testeurs avec tous des procédures de calibrage différentes ! il me faut plus d'infos pour vous aider... cdlt domi
  • Hervé-P
    • 5. Hervé-P Le 07/12/2016
    — Bonjour.
    — Je vous avais envoyé dans la partie “questions-réponses” le descriptif d'une intégration de ce genre de testeur dans une boîte de rasoir Braun avec une modification assez intéresante de l'alimentation en 9V, pour publication sur votre site, assez intéressant, je plussoie !
    — Ne la voyant pas publier, je pressens que c'est parce que vous êtes certainement assez occupé de par votre déménagement récent.
    — Par contre, je me fabrique un ampli à lampes avec 4 EL34 et 3 ECC83 (ou 81/82 ?) (dont j'ai moi-même bobiné tous les transfos !) à partir de plusieurs schémas parus dans la partie “Liens” de votre site ! J'ai pris pour modèle le LEAK Stéréo 60 auquel j'“acocquine” un autre étage de sortie à polarisation négative, tiré par exemple du Marantz-8B-63 que j'ai pu “dénicher” sur Internet.
    — Je vais vous contacter assez souvent car j'ai plusieurs “ruses de Sioux” “sous le coude”…
    — Dans l'attente de votre réponse…
    — Cordialement !
  • elektrax
    • 6. elektrax Le 01/09/2016
    bonjour
    les firmware : http://www.mikrocontroller.net/articles/AVR_Transistortester
    atmega8,88,168 et 328, le plus difficile étant la correspondance entre la version firmware et le hardware en sa possession, j'ai "réparé" le mien avec un nouveau atmega328p DIP et un usbasp pour le flasher
    cdlt
  • elektrax
    • 7. elektrax Le 26/08/2016
    bonjour
    le m328 qui indique cell est illisible sur un "lecteur" qui lit bien d'autres m328
  • elektrax
    • 8. elektrax Le 15/08/2016
    bonjour
    sur un mk168 en boitier tout monté, j'ai aussi ce message "cell", j'ai testé un condo que je venais de charger/decharger plusieurs fois, il n'était pas "assez" déchargé au moment du test, une pin adc du 328 est directement connectée a une borne de mesure, il consomme 80 ma sans l'affficheur retroeclairage, je vais essayer de lire le contenu du 328 s'il n'est pas bloqué et le flasher dans un autre 328, ou tenter de trouver le bon firmware sur le net
    cdlt
  • Vincent
    • 9. Vincent Le 11/04/2016
    Bonjour, très bon article sur ce testeur de composant. J'ai le même soucis que Paul, le testeur m'affiche "CELL" je pense que le UC est HS, quelqu'un aurait-il patché le code en Hexa ? Ce doit-être possible de reprogrammer un UC avec un Arduino par exemple, qu'en pensez-vous ? Merci. Vincent.
    • radio-man64
      • radio-man64Le 12/04/2016
      bjr, pour ceux qui sont equipés en matériel de programmation il est surement possible de reprogrammer le µcontroleur, mais je me demande si ça vaui le coup? Si le kit ne fonctionne pas les vendeurs chinois vous remboursent sans aucun problème: j'ai eu le cas sur un autre kit! cdlt domi64
  • michel roinat
    • 10. michel roinat Le 04/04/2016
    Bonjour,

    Je viens de recevoir le testeur universel de composants. J'aimerais donc profiter de la face avant plastifiée que vous proposez. Merci de m'indiquer comment et où je peux envoyer la somme demandée.

    Bonne fin de journée.

    PS : bravo pour votre site très intéressant
    • radio-man64
      • radio-man64Le 05/04/2016
      bjr, vous pouvez m'envoyer 2,50€ par paypal (domi64@gmx.fr) ou par cheque ou timbres a mon adresse: Olivié Dominique maison"Burdin-erreka" Rte d'Estérençuby 64220 MENDIVE Les dimensions sont indiquées dans l'article! Cdlt Domi64
    • radio-man64
      • radio-man64Le 05/04/2016
      bjr, vous pouvez m'envoyer 2,50€ par paypal (domi64@gmx.fr) ou par cheque ou timbres a mon adresse: Olivié Dominique maison"Burdin-erreka" Rte d'Estérençuby 64220 MENDIVE Les dimensions sont indiquées dans l'article! Cdlt Domi64
  • lynyx
    • 11. lynyx Le 01/12/2015
    Merci pour ton retour, le schema est intéressant et je vais essayer de le faire, je reviendrai vers toi.
    Par contre j'ai une autre question, en fouillant un peu sur le net au sujet du kit Chinois, il apparait qu'il ne mesure presque pas les thyristors et les Triacs et qu'il confonds ces derniers avec des transistors
    AS tu fais des tests avec différents Triac et Thyristor et constaté ce problème aussi?
    • radio-man64
      • radio-man64Le 02/12/2015
      bsoir, le modèle que j'ai monté identifie les triacs et thyristors sans pb! domi64
  • lynyx
    • 12. lynyx Le 01/12/2015
    Bonjour,

    Merci pour ce fabuleux article, j'aurais voulu savoir ce que donne une mesure d'ESR d'un condensateur sur un circuit bien sure non alimenté et avec le condo decharché préalablement, selon mes espoirs cela doit fonctionner non?
    D'avance merci de votre retour.
    • radio-man64
      • radio-man64Le 01/12/2015
      bjr, ce testeur de part son systeme de mesure ne permet pas de mesurer les composants branchés sur un circuit! Par contre j'ai monté ici: http://radioman64.e-monsite.com/pages/mes-constructions/testeur-de-condensateurs-1.html un testeur (ESR-mètre) qui permet de détecter dans un circuit les condensateurs défectueux! cdlt domi64
  • paul
    • 13. paul Le 19/11/2015
    Bonjour,

    En fait, j'en ai acheté un autre avec un ATMEGA 368 tout monté et non en kit, mais je voulais savoir si une personne a déjà eue ce problème et si l'on peut reprogrammer l'ATMEGA 168 ou faut il le remplacer.

    Merci pour la réponse.
    • radio-man64
      • radio-man64Le 24/11/2015
      bjr, je pense que le prix du circuit seul est supérieur au prix du testeur! quand à le reprogrammer??? cdlt domi64
  • paul
    • 14. paul Le 18/11/2015
    Bonjour,

    J'ai monté ce kit testeur, après quelques mois de fonctionnement correct, il est tombé en panne, après un temps assez long de test, j'ai le message "CELL" .
    J'ai contrôlé tous les composants annexes et ils sont bons.

    Lorsque je ne mets rien en test, l'appareil me détecte bien qu'il n'y a rien de connecté, par contre lorsque je mets une résistance, il m'indique le message "CELL". Parfois, il m'indique que c'est une résistance bien que le composant en test soit un condensateur.

    Avez vous une idée de la panne de ce testeur, le composant ATMEGA peut il être en cause?

    Est il possible de le reprogrammer ou faut il le changer?

    Merci d'avance.
    • radio-man64
      • radio-man64Le 18/11/2015
      bsoir, jamais vu ce message d'erreur! vu le prix de la platine (env 10€) , il vaux mieux en acheter un autre: évitez ceux qui ont l'afficheur bleu visiblement moins fiables! cdlt domi64
  • Claude G.
    • 15. Claude G. Le 02/11/2015
    Bonjour,
    Et merci pour cet agréable site de radio. J'ai acheté cet appareil et j'en suis satisfait. Par contre pour les tensions zener il est limité a 4,5 v je crois! serait'il possible de l'aménager pour controler des tensions zener supérieures ? ou bien avez vous un schéma de construction d'un testeur de diodes zener allant jusqu'a une centaine de volts voire plus ?
    Merci par avance pour vos conseils.
    Cordialement
    Claude
    • radio-man64
      • radio-man64Le 02/11/2015
      bjr, je ne pense pas qu'il soit possible de modifier le testeur car c'est un µprocesseur programmé en usine! pour le testeur de zeners j'ai ce schéma: http://site.ohms.free.fr/Bidouille/Testeur%20de%20Diodes/Testeur%20de%20Diodes.htm cdlt domi64
  • FEUILLET
    Bonjour
    Merci et félicitations pour votre tutorial sur le montage de ce kit
    Pourrais-je avoir une pochette plastifiée pour la facade
    Je vous remercie et dites moi combien je vous dois
    Merci
    Cordialement
    • radio-man64
      • radio-man64Le 24/08/2015
      Bjr, Je suis en vacances jusqu'au 16 Septembre...Je pourrais donc vous l'envoyer qu'après cette date! Le prix: 2,50€ Cdlt Domi64
  • jacques
    • 17. jacques Le 10/08/2015
    Bonjour a tous
    Bravo pour votre site et merci de nous faire partager vos réalisations.
    Une question cependant concernant ce testeur me trotte ans la tète
    Y a t il un sens pour insérer les divers composants a mesurer dans le connecteur?
    • radio-man64
      • radio-man64Le 11/08/2015
      Bjr, Oui l'appareil est capable de "reconnaitre" ce qui est branché sur ses prises! Dans le cas des transistors ou thyristors il indique meme le brochage. Cdlt Domi64
  • Verdonck
    • 18. Verdonck Le 17/05/2015
    je suis intéressé par la façade du testeur
    • radio-man64
      • radio-man64Le 24/05/2015
      bsoir Contactez moi sur mon mail direct: domi64 arobase gmx.fr cdlt Domi64
  • William Kuentz, RFL 4395
    • 19. William Kuentz, RFL 4395 Le 09/02/2015
    Cher ami radiofiliste, j'avais acheté un analyseur de semiconducteur AS 4002 qui m'a bien rendu service mais qui vient de "Bugger" (il affiche en permanence "Cal Remove Jumper) et je ne sais pas quoi faire. Mais votre trouvaille venue de Chine m'intéresse au plus au point; pouvez vous me communiquer le site du vendeur. D'avance je vous en remercie et vous prie de recevoir mes cordiales salutations. William KUENTZ
    • radio-man64
      • radio-man64Le 10/02/2015
      bjr, de tres nombreux vendeurs chinois vendent ce kit! En voici un qui le propose à environ 10€: http://www.ebay.com/itm/DIY-Kits-M168-Transistor-Tester-Diode-Triode-Capacitance-ESR-Meter-MOS-PNP-NPN-/271660747448?pt=LH_DefaultDomain_0&hash=item3f403e0ab8 Comptez entre 3 semaines et un mois pour le recevoir! Cdlt Domi64
  • Gérard Chagot
    • 20. Gérard Chagot Le 18/01/2015
    Bonjour, ce site est vraiment très bien et me rappelle quelques souvenirs . Ca fait maintenant plus de 2 ans que je commande sur aliexpress des composants vraiment pas chers avec les frais de port inclus; derniére commande qui date de 2 jours : 20 CI CD4543BE pour 3,31€ ( sur 1 site français de vente par correspondance il est à 0,28 € pièce +6,99 de frais de port presque 3 fois plus cher ) ; il faut reconnaitre que ça coute moins cher de se faire livrer de Chine bizarre non ;j'ai aussi acheté ce testeur modèle MK 168 à 23,42€ monté et livré en coffret avec 3 clips d'essai et 1 adaptateur smd et pour ce prix ce testeur est vraiment remarquable.Si ça peut vous ètre utile .Cordialement , Gérard.j
  • jean-yves lavi.rflN°172
    • 21. jean-yves lavi.rflN°172 Le 24/12/2014
    BJR,suite à votre article j'ai acheté un modele tout montéde chezthanke-day,il n'y a pas de led et l'ecran vert est tres lumineux ce qui fait que l'on ne discerne pas le texte,auriez vous une idée??
    • radio-man64
      • radio-man64Le 28/12/2014
      bjr, il y a (en principe) sur l'afficheur une résistance qui règle le contraste de l'afficheur (sur celui que j'ai fait on la vois sur le schéma) cdlt domi64
    • radio-man64
      • radio-man64Le 24/12/2014
      bsoir, regardez le schéma qui est sur mon site:il y a une résistance variable a coté de l'afficheur: elle regle le contraste! si il y a une resistance fixe a la place : mettre une résistance variable pour pouvoir ajuster le contraste
  • Ruppenthal
    • 22. Ruppenthal Le 16/12/2014
    Bonjour Radio Man 64, c'est un bonheur que d'avoir trouvé votre site ! J'ai reçu le testeur de composants que j'ai pu vraiment utiliser et comprendre son fonctionnement grâce à votre test. J'aurai souhaité une façade comme la votre; comment vous régler ? Cordialement Jean Luc F1GPA
  • Jean-Yves / F4DTR.
    Bonjour,

    Je me permet de mettre un lien vers un article de mon blog sur le même sujet.
    Je n'ai pas fait le montage, mais je détail un peut plus la façon dont ce testeur fonctionne.
    Du coup, je pense que 2 les articles sont complémentaire.

    http://f4dtr.motd.org/2014/10/testeur-de-composants/

    sinon, sympas la mise en boite. ;-)

    @+,
    Jean-Yves.
    F4DTR
    • radio-man64
      • radio-man64Le 27/11/2014
      Bjr, Merci de votre "collaboration" ! J'ai rajouté le lien à la fin de mon article! Cdlt Domi64
  • Olivier
    • 24. Olivier Le 05/11/2014
    Bonsoir,j'ai acheté et monté ce petit kit,il a marché du 1er coup (il n'y avait qu'une seule led).Les tests sont OK,sauf pour les diodes au germanium qui ne sont pas reconnues (même des neuves ,et de tous types).Est ce le cas sur le vôtre?
    Je n'ai pas encore de boite mais votre étiquette m'interesse,comment procéder pour vous payer?
    Merci
    Olivier
    • radio-man64
      • radio-man64Le 11/11/2014
      J'ai repondu par mail direct!
  • JC M
    • 25. JC M Le 17/09/2014
    Bonjour,
    Super pour ce test quasi live ;-p
    Est-ce qu'il est possible de faire des mesure insitu ?
    Merci pour ce tuto, je vais acquérir ce modèle ou l'autre à 20.000µF, car j'avais hésité à assembler votre schema ESR.
    Merci.
  • François
    • 26. François Le 18/08/2014
    Bonjour,
    merci pour ce test grandeur nature très positif ...
    j'ai passé commande !
    ... et merci pour toutes les infos du site :)
  • vidal
    • 27. vidal Le 13/08/2014
    bonjour--j'ai comande le kit, mais sans notice, comment savoir sur qu'elles broches du gros support bleue(1,2,3) tester les divers composants???????merci d'avoir la gentillesse de me repondre- cordialement
    • radio-man64
      • radio-man64Le 13/08/2014
      Bjr, Les 3 broches de test sont numérotés de 1 à 3 et l'appareil va identifier automatiquement le brochage des composants branchés dessus! Cdlt Domi64
  • christian
    • 28. christian Le 13/08/2014
    Bonjour,
    Super ce petit appareil ! et la mise en boite comme le dessin est génial.
    Encore Bravo pour cette réalisation
    Cordialement
    Christian
