Testeur de composants 2016 + Alim.variable
Il y a 2 ans je vous avais présenté un testeur de composants construit à partir d'un kit chinois vendu sur le net:
Ce testeur a visiblement eu un gros succès à en juger par les nombreux commentaires tant sur le site que sur les différents forums.
A la fin de l'article j'avais promis une version d'atelier fonctionnant sur secteur...
Voici donc cette nouvelle version qui apporte en plus son lot de nouveautés!
L'idée de départ est de construire un appareil pratique qui va pouvoir rester sur le plan de travail, toujours à disposition pour réaliser des mesures.
L'appareil étant branché sur secteur, il comporte en plus dans le même boîtier une petite alimentation variable qui sera très pratique pour alimenter des montages à transistors...

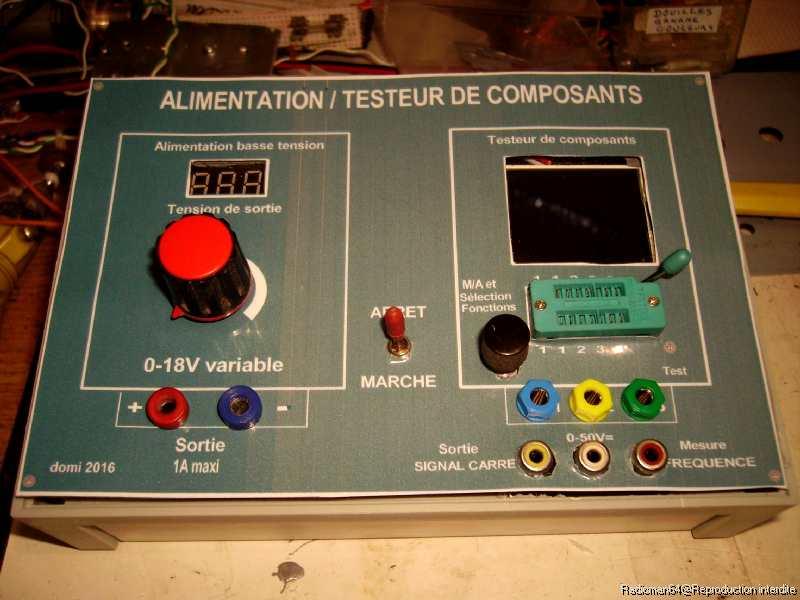

Voici donc à quoi celà va ressembler:
J'ai pour cela utilisé un pupitre en plastique, la face avant étant découpée dans un morceau de plexi. transparent sur lequel sera collé la façade imprimée et plastifiée.
Dans la boite on va monter 2 kits chinois:
Le testeur tout d'abord, c'est un kit très complet qui possède un joli afficheur LCD en couleurs et qui a de nombreuses fonctions complémentaires.

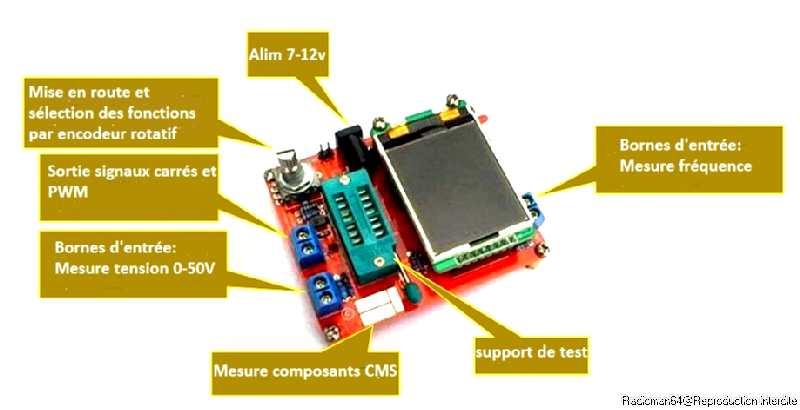

Voici, traduites en français, toutes les options possibles.
La doc en anglais est sur le site "bricoelectro":
http://bricolages-electroniques.e-monsite.com/pages/documentations/les-kits-chinois.html
En plus du testeur de composants, on a un fréquencemètre, un voltmètre, et un générateur de signaux, cela fait autant de prises à prévoir sur la façade.
La mise en route et la sélection des menus se fait par un bouton rotatif avec un interrupteur à poussoir.
J'ai trouvé ce kit ici:
Le prix est le même qu'en 2014 seules les fonctions ont augmentées!
Une notice en français (traduction approximative) est ici:
Testeur de composants 2016 (222.18 Ko)

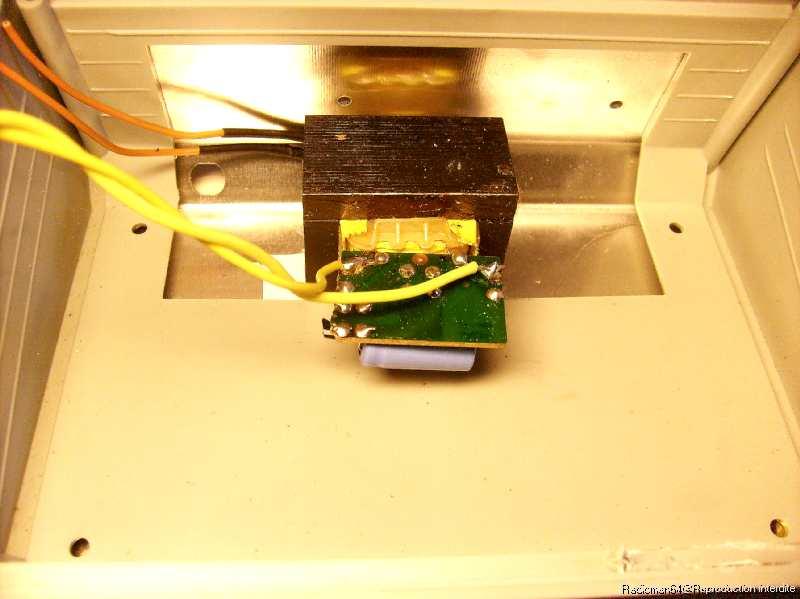

Au centre du pupitre j'ai collé un transformateur 12V récupéré dans un bloc secteur, j'ai gardé le circuit "alimentation" qui me servira à alimenter le testeur.
Et de l'autre coté j'ai largement la place pour un second kit chinois...C'est une alimentation variable 3-18V 1A avec affichage digital!
Pour moins de 5€ cela ne vaut pas le coup de s'en priver!

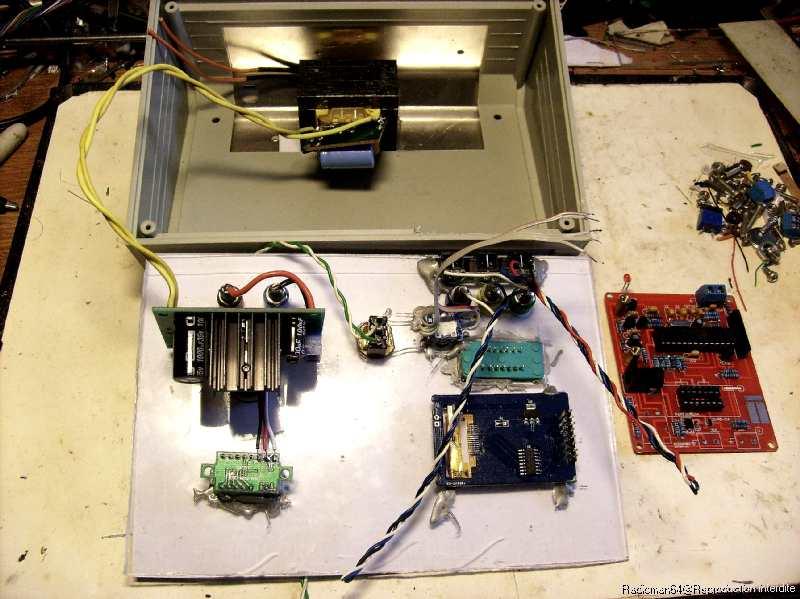

Les présentations étant faites, le boitier prêt à être cablé, il me reste à monter les 2 kits.
On va commencer par le testeur!
Comme d'habitude: PAS DE NOTICE!

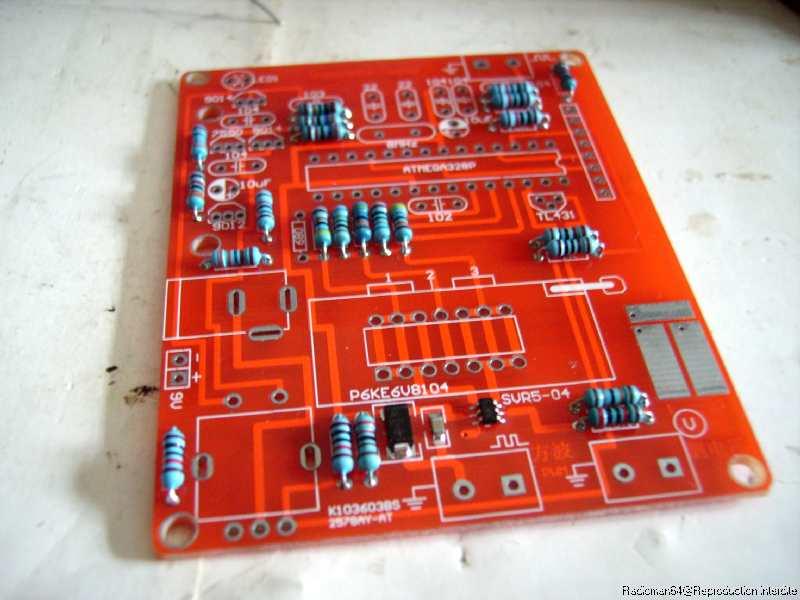

On va donc se fier aux sérigraphies du circuit imprimé:

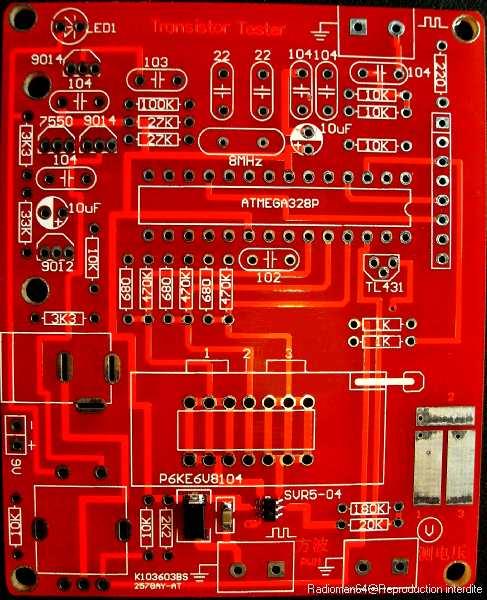

Afin de m'aider j'ai scanné et imprimé en grand format le circuit imprimé d'abord en positif,

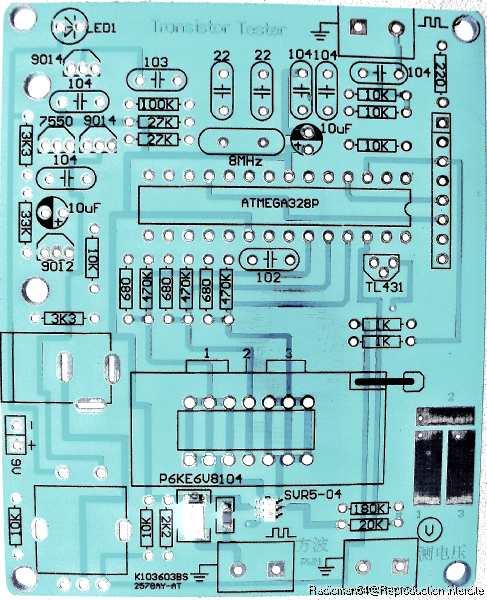

Puis en négatif car ainsi les inscriptions me paraissent plus claires!
Il faudra faire très attention aux nombreuses valeurs de résistances et aux semi-conducteurs (3 types différents).

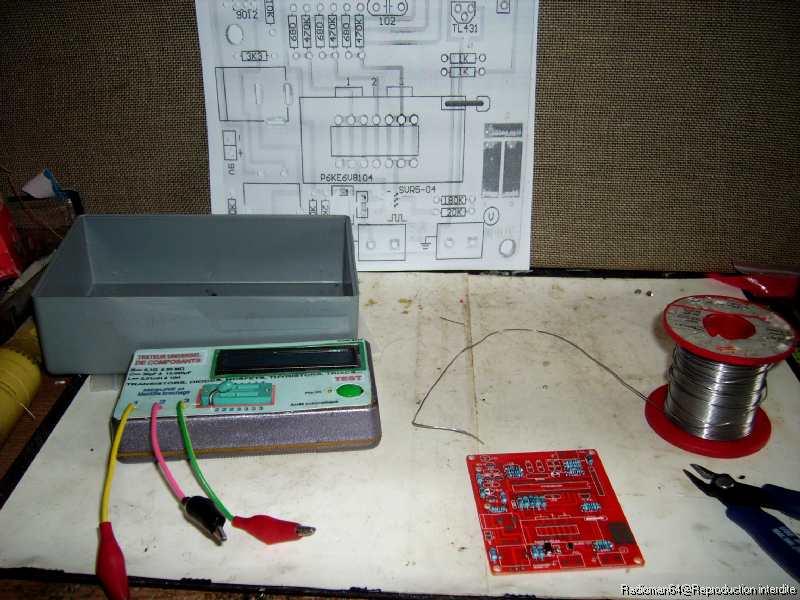

Les résistances...C'est le testeur de 2014 qui va les mesurer une par une !

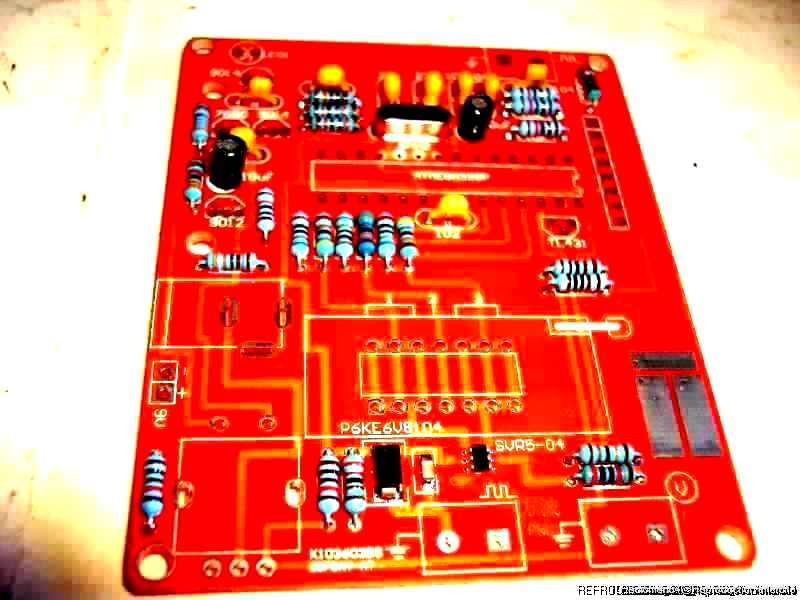

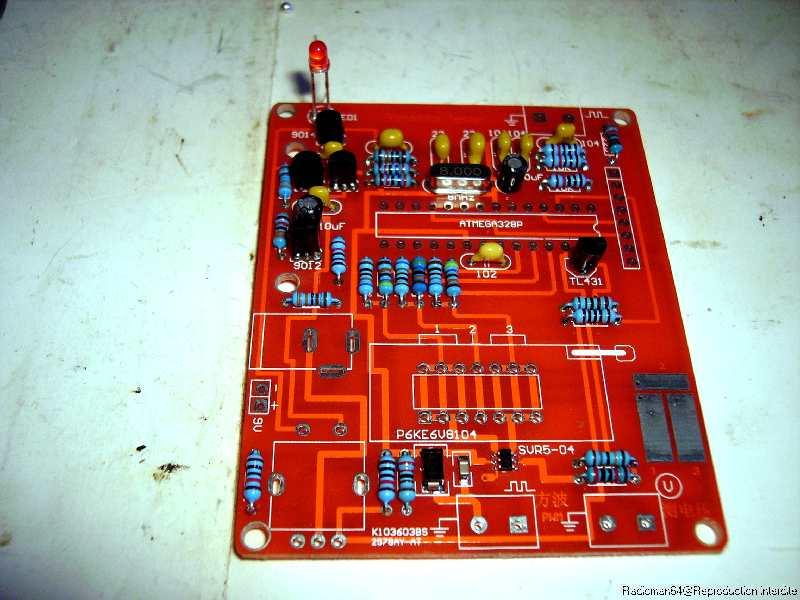

Au premier plan, des composants CMS sont déjà soudés!
On monte ensuite les condensateurs et le quartz...
Les transistors et régulateurs de tension...

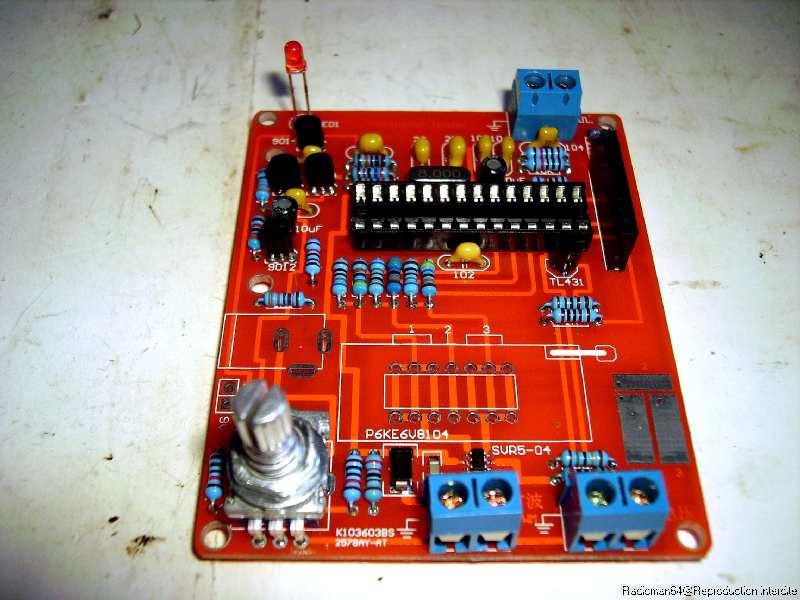

On va souder en dernier les gros composants...

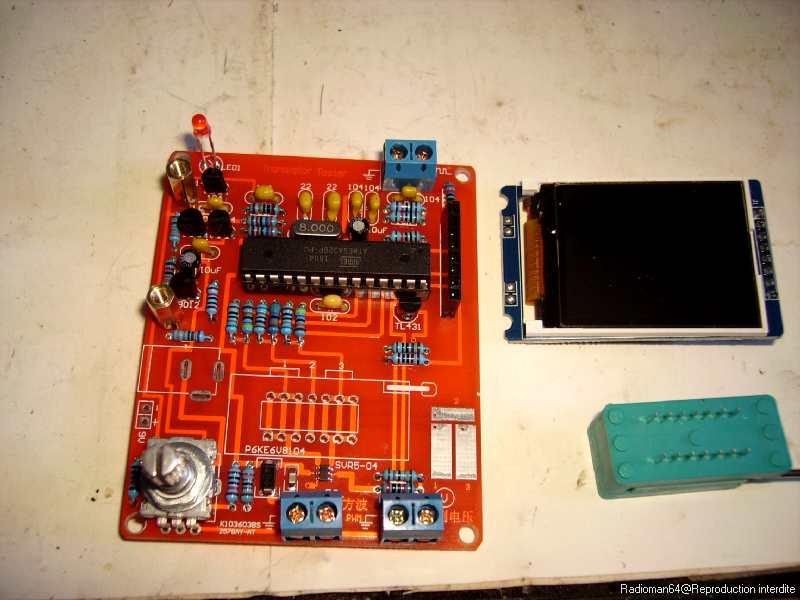

En dernier on monte les circuits intégrés et le support de l'afficheur.
Le support de circuits à pinces sera monté plus tard.

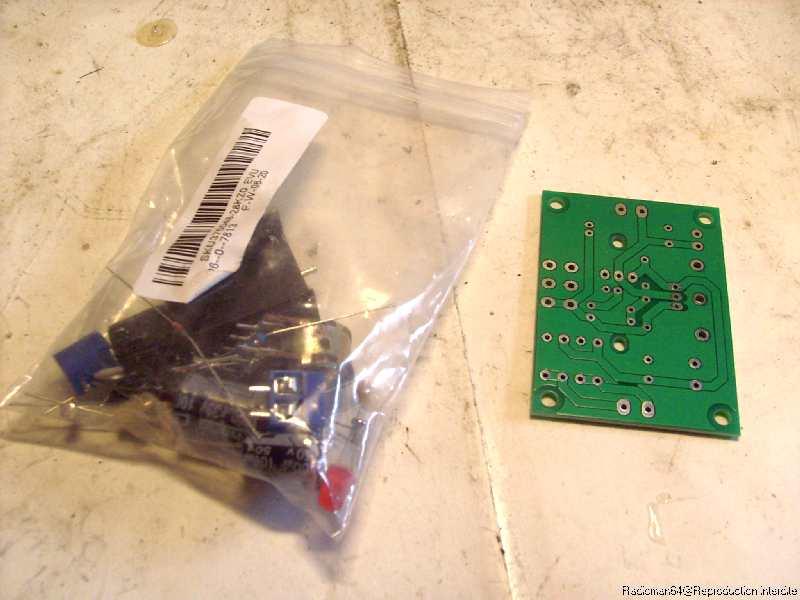

On passe ensuite au montage du second kit:

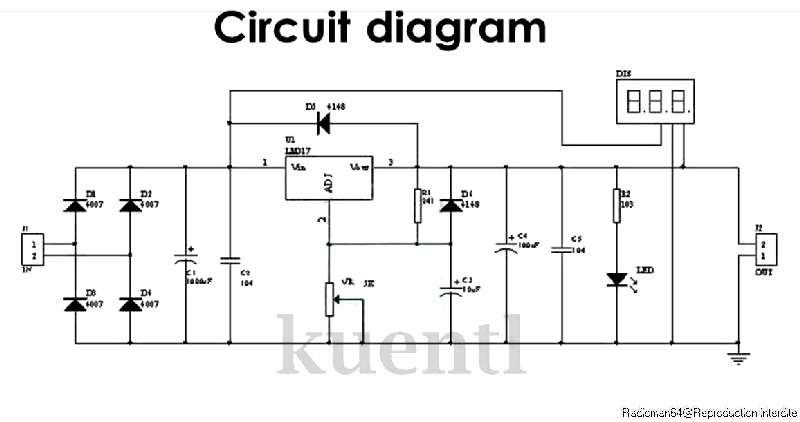

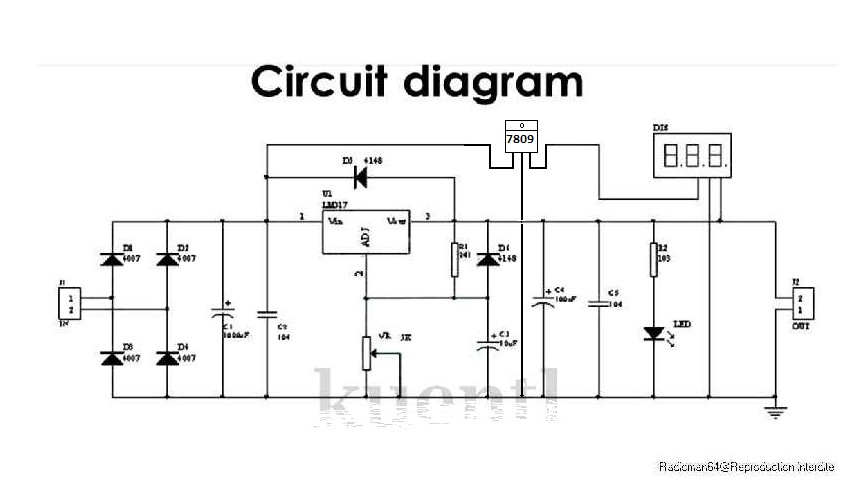

Un joli petit circuit imprimé...J'ai trouvé son schéma qui est très classique:
Le montage ne présente aucune difficulté:

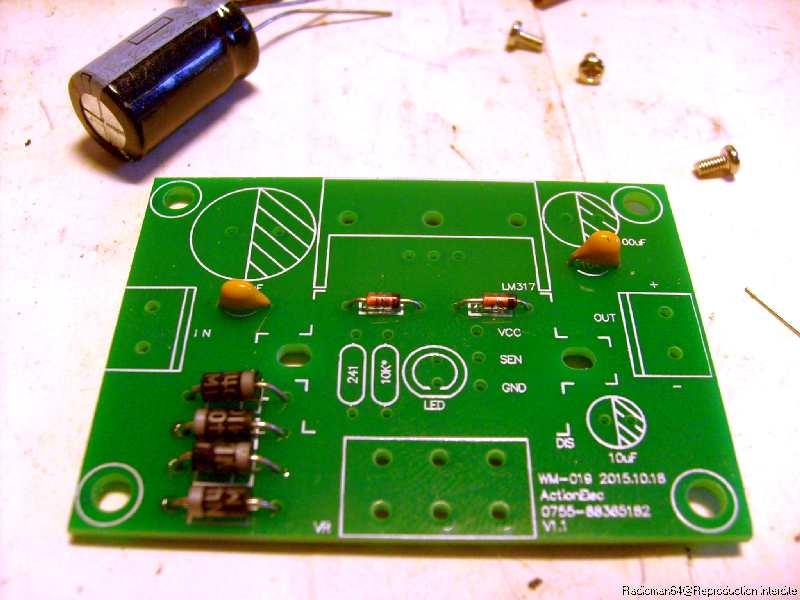

LOn monte en premier les diodes et les petits condensateurs...

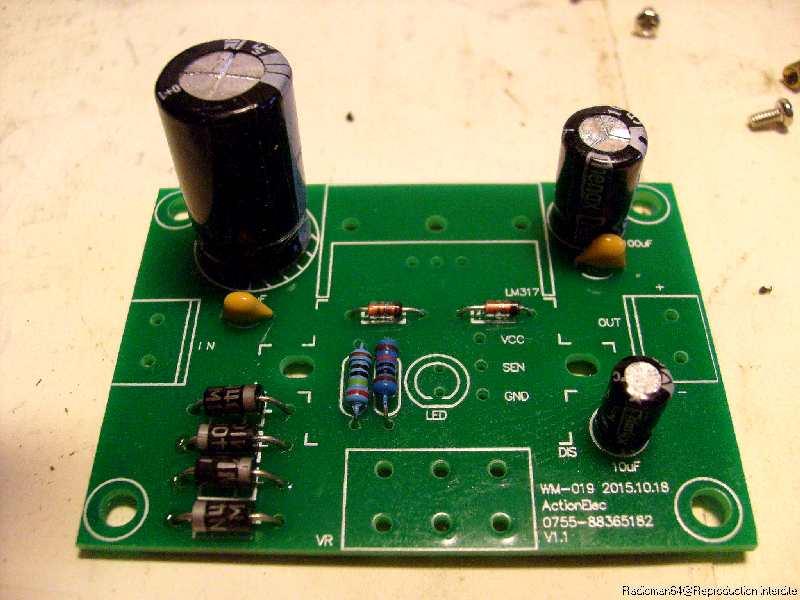

¨puis les résistances et les condos chimiques (attention au sens)...

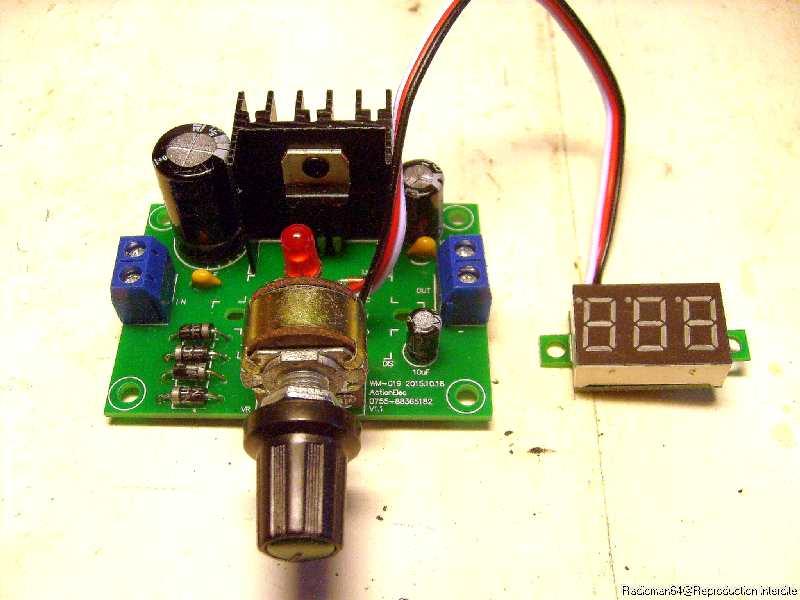

On termine avec le potentiomètre, le circuit intégré et l'afficheur digital!

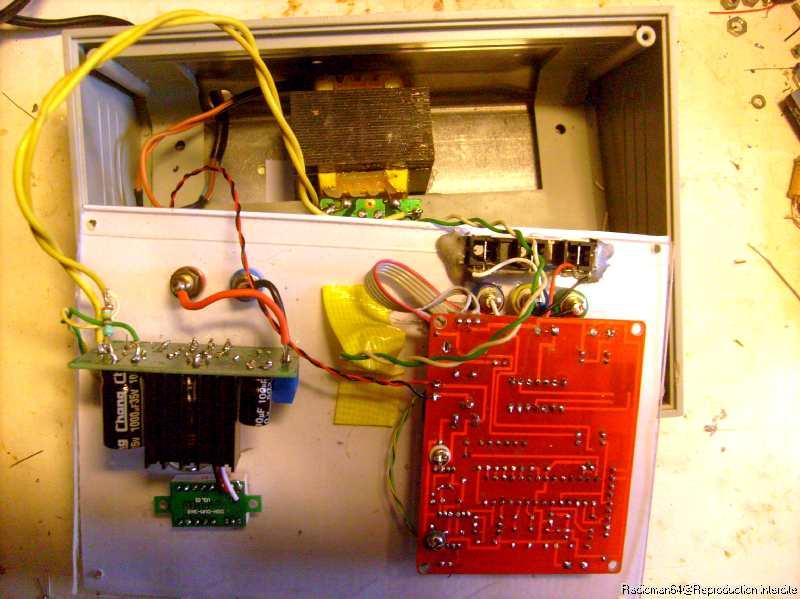

On va maintenant monter tout cela dans le pupitre.

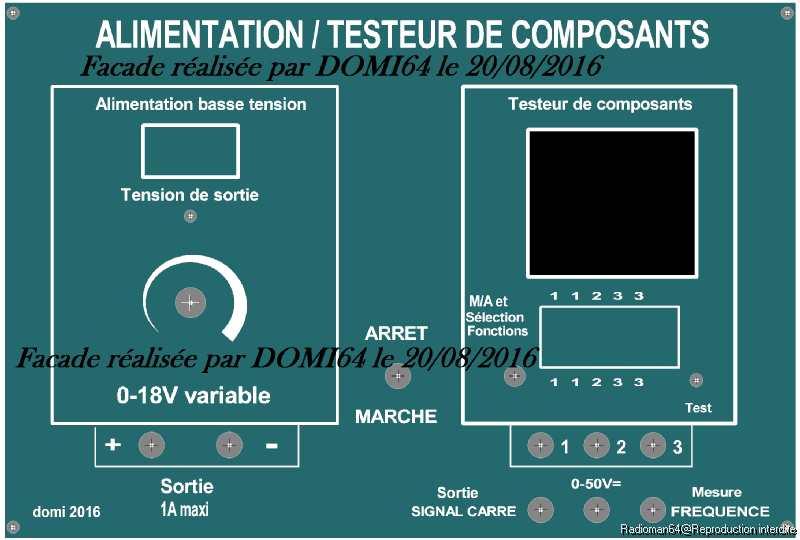

J'ai dessiné une face avant avec mon logiciel "front designer:
Elle va être plastifiée puis découpée et collée sur la façade en plexi transparent.
Au dessous du testeur on remarque les douilles bananes pour 3 cordons de tests et les 3 prises RCA pour les fonctions additionnelles.
Au milieu un interrupteur général pour couper l'alim secteur, coté alim variable la sortie se fera sur 2 douilles bananes.

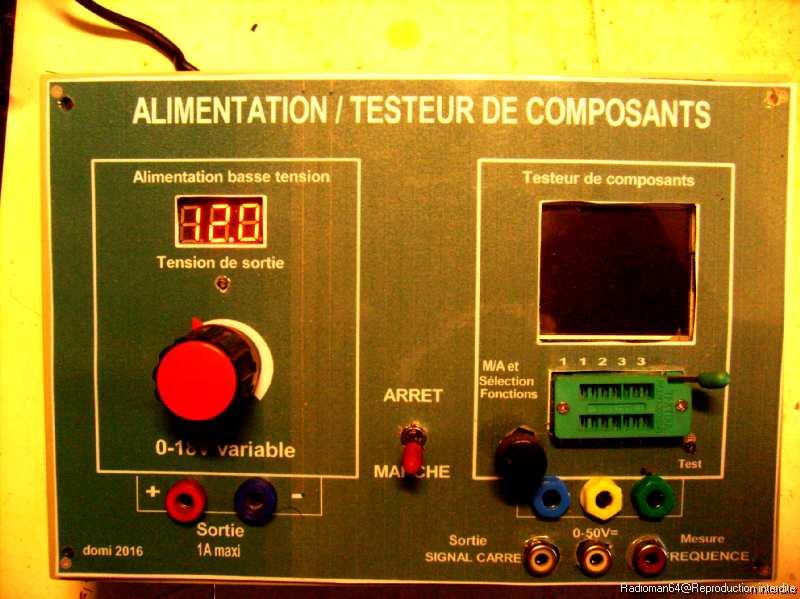

Et voilà tout est en place:
On va pouvoir faire les premiers essais:
En premier l'alimentation...
Avec les valeurs du schéma, elle varie de 2,8V à 18V: c'est largement suffisant!

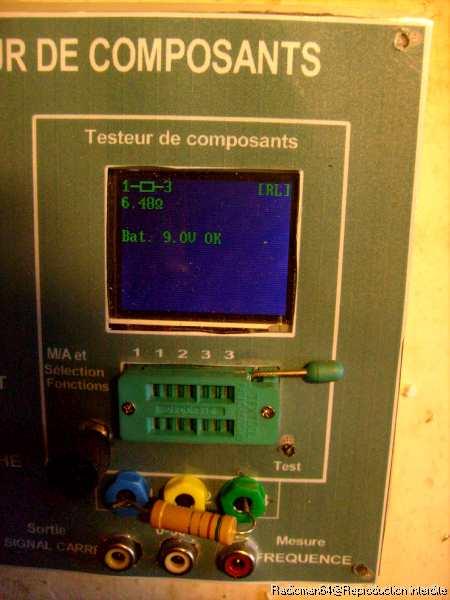

J'ai essayé le testeur avec une résistance de 6,8 ohms....

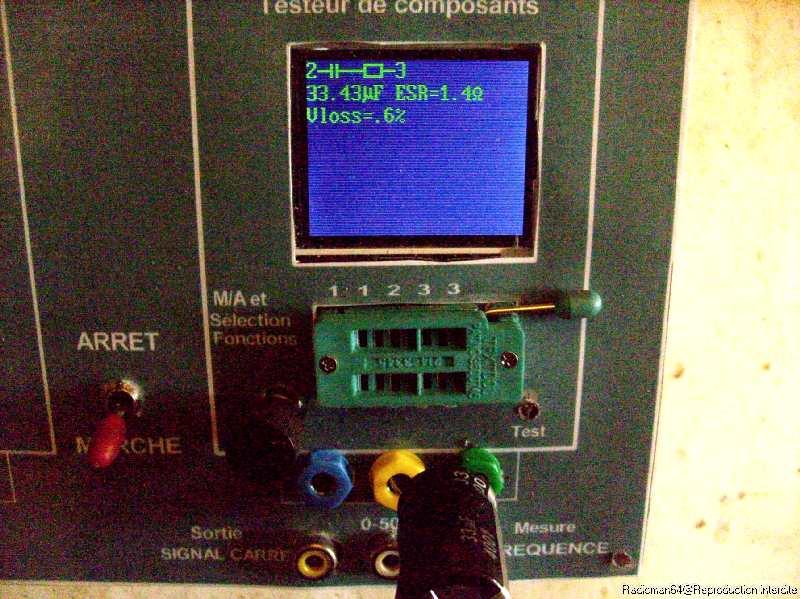

Puis avec un condensateur chimique de 33µF 400V...
Les valeurs indiqués sont tout à fait correctes!
J'ai quelques soucis avec l'alim:
Au bout de quelques jours l'afficheur a grillé:
il faut l'alimenter avec une tension plus faible!
voici le schéma modifié:
J'ai donc intercalé un petit régulateur 7809 dans son circuit d'alimentation et depuis plus de problème!
Voici un appareil d'atelier facile à réaliser et qui rendra de grands services au quotidien sur la table de l'amateur électronicien.
