LE MINI OSCILLOSCOPE LCD DSO138

Kit Oscillo JYE-tech DSO138

Il y a quelque temps, pour le "black friday" j'avais participé sur le site de "Banggood" à une loterie et gagné un bon d'achat pour un kit d'oscilloscope DSO138...

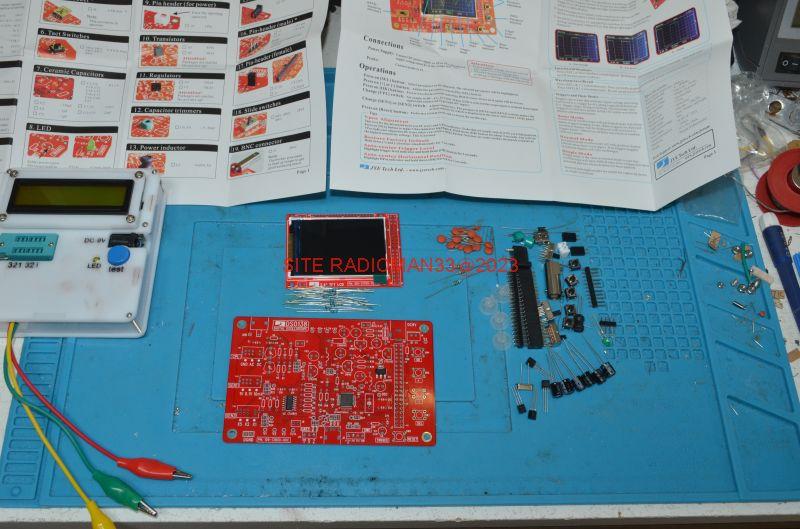

J'ai reçu le kit et je me suis enfin décidé à le monter :

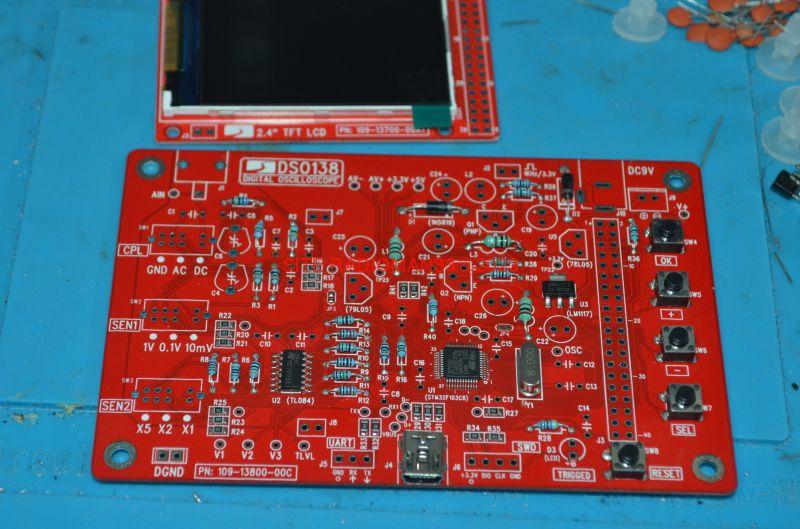

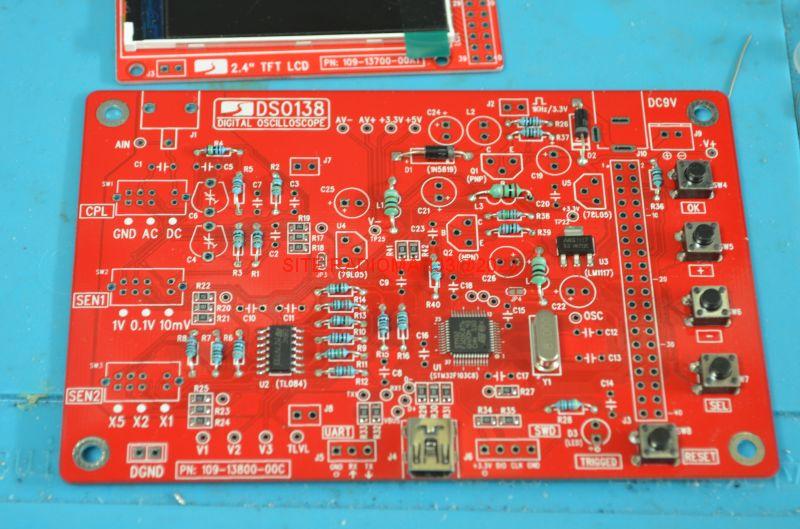

C'est un montage qui nécessite beaucoup de minutie, car il y a de nombreux composants à implanter sur un beau circuit imprimé double-face.

À noter que dans cette version, les composants CMS sont déjà soudés !

Les notices de montage et le schéma sont dispos sur le site du constructeur.

La qualité de fabrication du circuit est très bonne, ici, il s'agit d'un kit "original" car de nombreuses contrefaçons circulent sur le net.

On va suivre la notice pas à pas :

1- on soude les résistances

Ce sont des résistances de 1/8w, elles sont minuscules et pour les identifier, il faut les mesurer une par une.

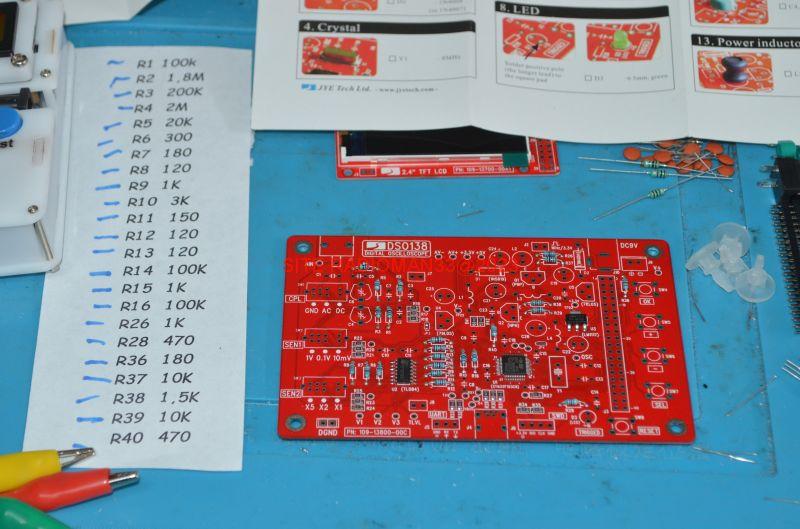

Je me suis fait une liste des valeurs avec les références marquées sur le circuit.

Je vais procéder de la manière suivante :

Je prends une résistance, je la mesure (au testeur de composants), je la soude à l'emplacement prévu et je la coche sur la liste

Ainsi, j'en ai oublié aucune.

2- Dans l'étape suivante, on va souder :

Les selfs de choc, les diodes, le quartz, la prise usb, les boutons poussoirs :

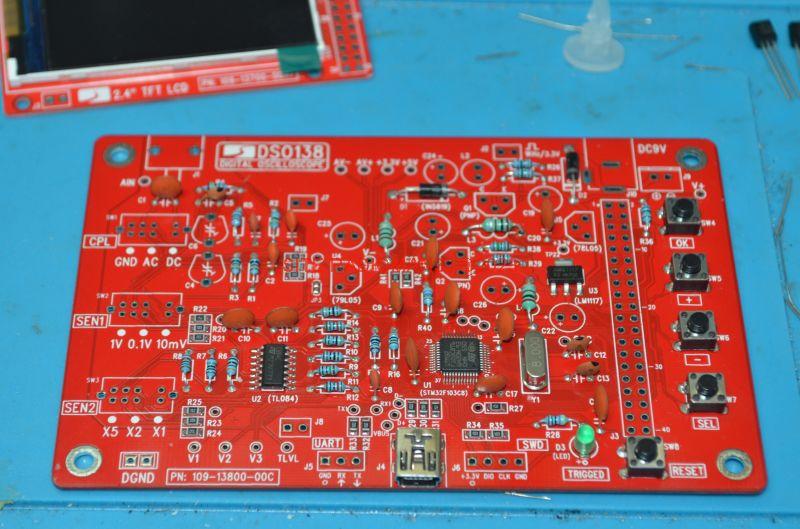

3- On soude ensuite les condensateurs céramiques et diode LED :

4- divers composants :

connecteurs, transistors, régulateurs, capas ajustables, bobine hF, condos chimiques, prise d'alim, connecteurs, commutateurs à glissière, et on termine par la prise BNC :

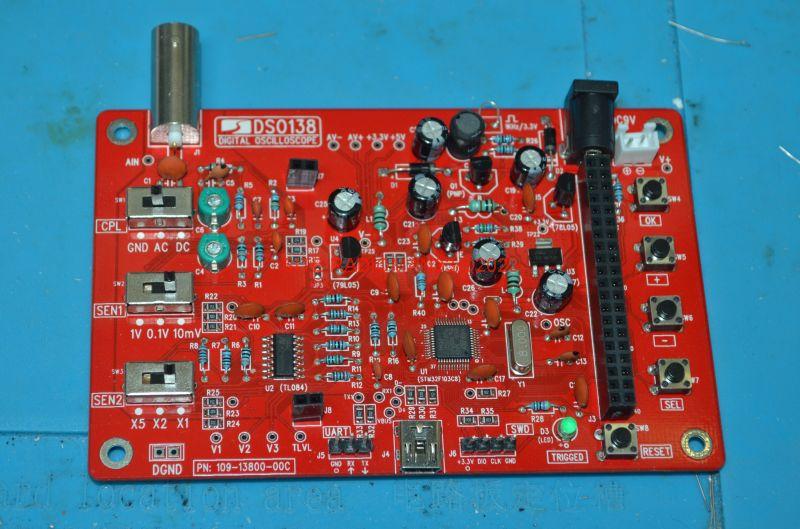

Le circuit principal est quasiment terminé !

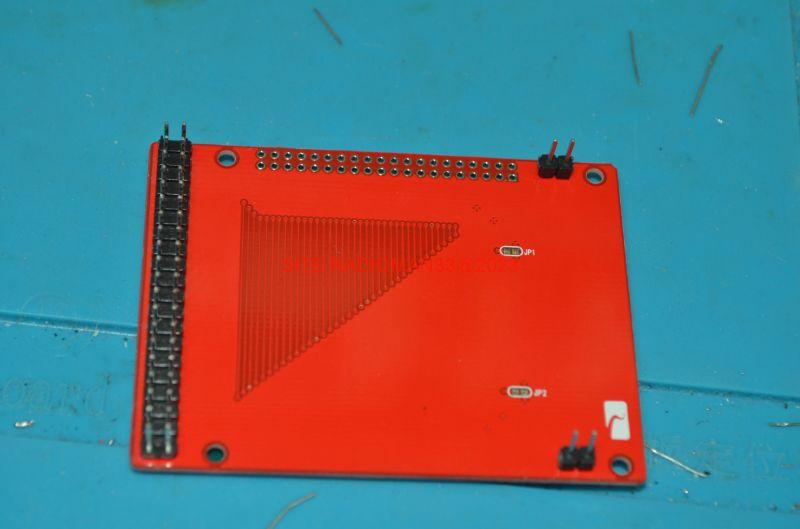

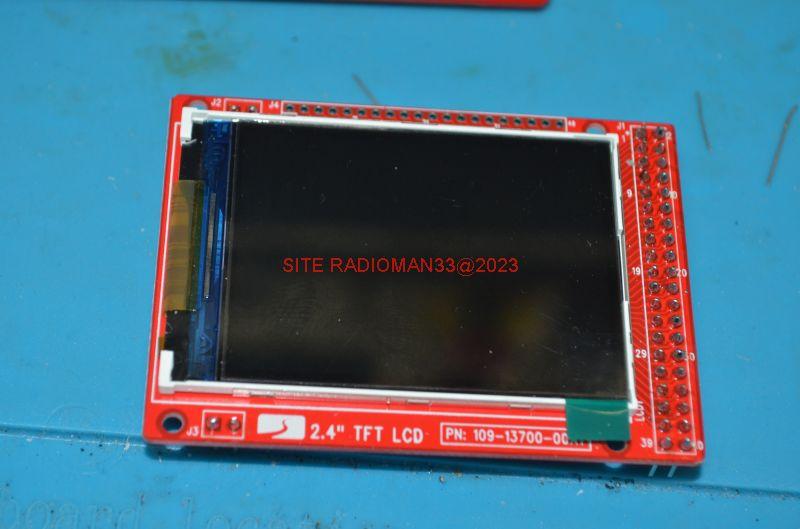

5-Passons au circuit d'affichage où il y a 3 connecteurs à souder :

Le montage est terminé, on passe aux premiers essais :

Pour cela, on établit la jonction JP3 et on branche une alimentation 9V dans la prise : on doit mesurer environ 3,3 V sur TP22 :

OK, j'ai 3,22 v... Ça ira, on continue...

On relie JP4, on monte l'afficheur LCD, on rebranche l'alimentation 9v...

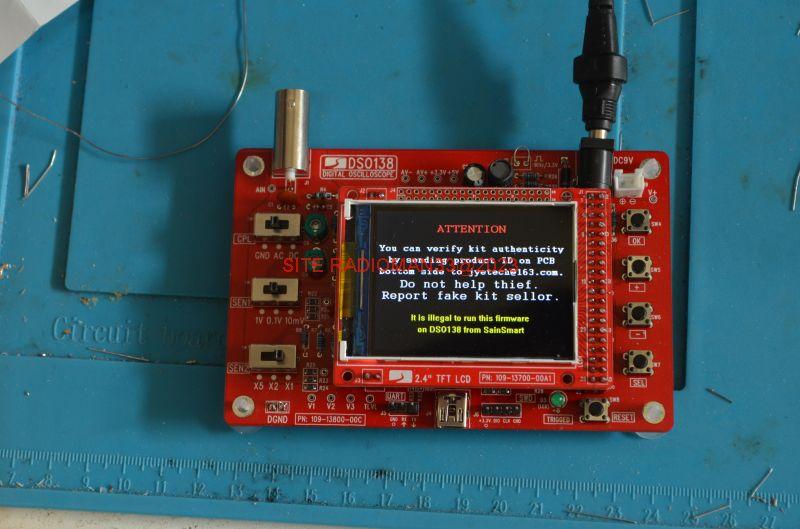

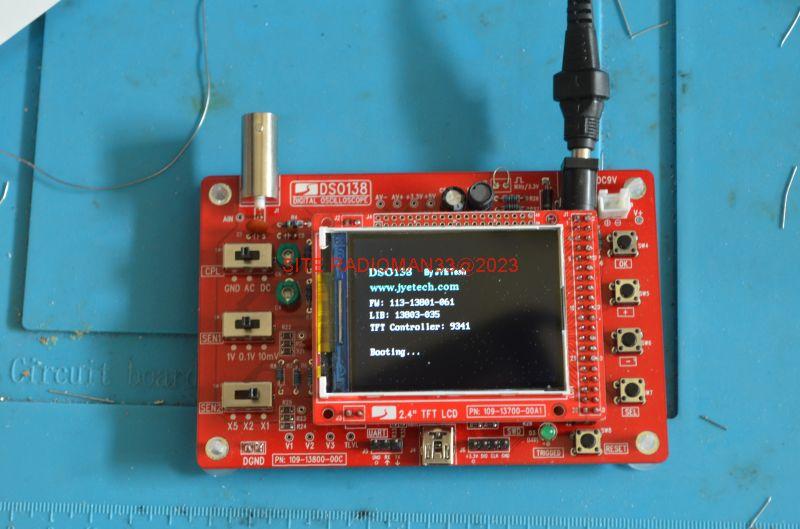

On entre alors dans la phase d'initialisation du processeur :

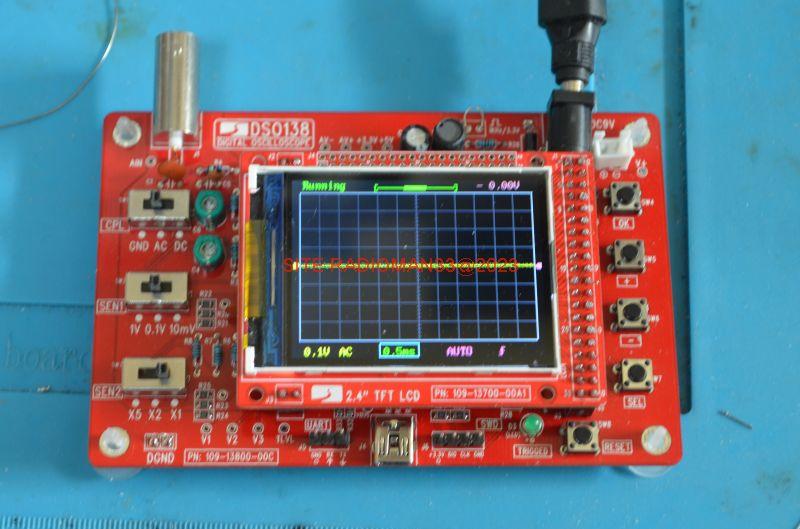

La trace apparaît au centre de l'écran !

On branche maintenant le cordon dans la prise BNC :

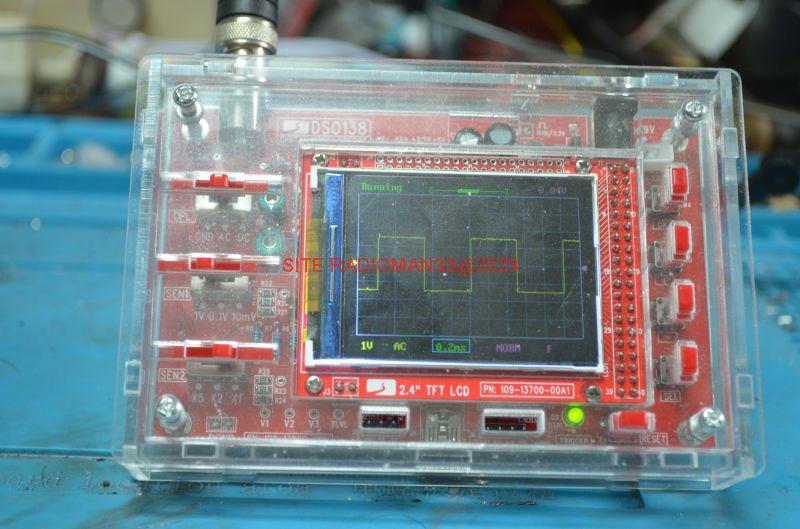

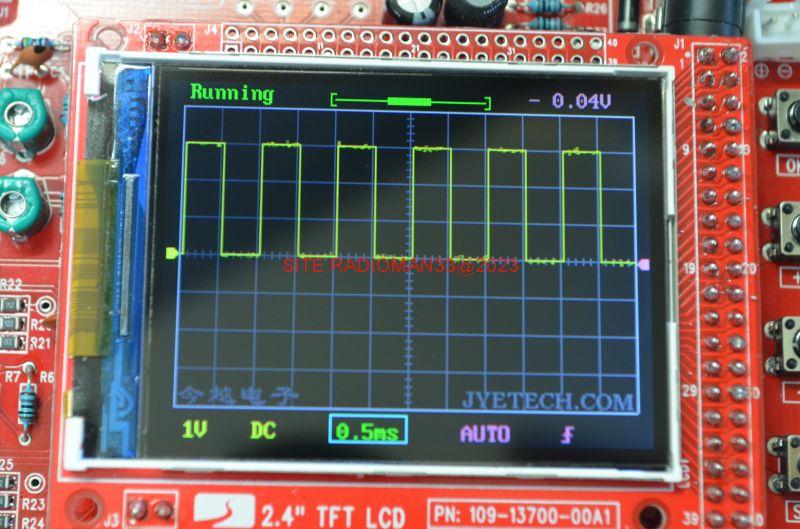

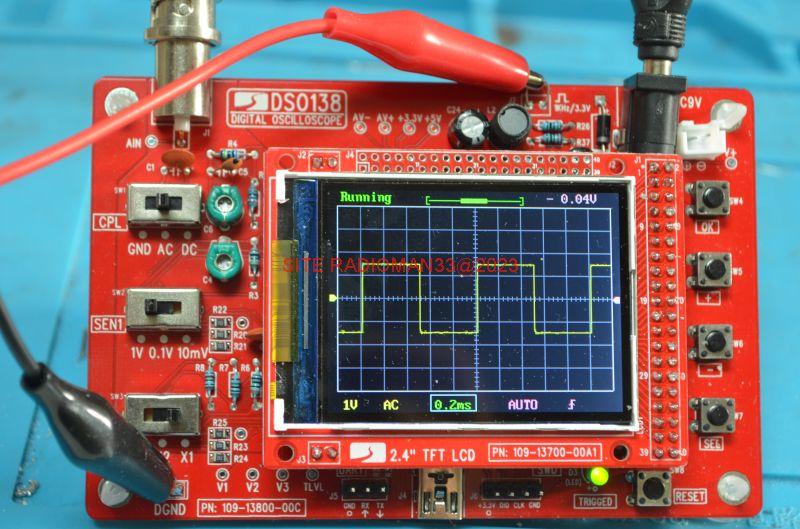

En reliant la prise rouge sur le point test (haut du circuit) on doit avoir un beau signal carré sur l'afficheur :

La trace est très fine, on fignole la forme en ajustant les deux condos ajustables :

Un dernier test pour vérifier le centrage de la trace :

L'appareil fonctionne : il reste à apprendre à s'en servir, et se familiariser avec les nombreux réglages...

Montage du kit dans  le boitier plastique :

Et pour l'utiliser correctement, voici la notice en français :

==>  L'oscilloscope dso138 fr (1001.67 Ko)

L'appareil fonctionne en 9 volts, mais nécessite une alimentation extérieure, ce qui n'est pas très pratique :

On va donc lui brancher un bloc batterie pour une utilisation plus nomade...

Voici  la construction d'un bloc batterie à tension variable :

Ce montage est particulièrement adapté à cet oscillo comme on va le voir !

Tout d'abord, il est vissé sur le plexi arrière du coffret :

La sortie est réglée à 9V et elle est soudée directement sur le circuit imprimé.

Le boîtier sert de "béquille" à l'oscillo et permet de le poser incliné à 45° ce qui est très pratique !

Enfin pour terminer j'ai fait un test d'autonomie : 2H en continu, ce qui est très intéressant !

La recharge complète de l'accu se fait en environ 1H...

Bloc batterie à tension variable

Après la construction du petit kit d'oscilloscope DSO138 j'ai cherché une solution pour le faire fonctionner sur batterie.

Il existe chez jyetech un module convertisseur sur lequel se greffe un autre module chargeur, mais il dépasse 10€ et l'ensemble assez encombrant n'est pas facile à intégrer dans un petit boîtier.

J'ai trouvé une solution plus simple et bon marché pour réaliser la fonction chargeur + convertisseur.

J'ai commandé ce petit module

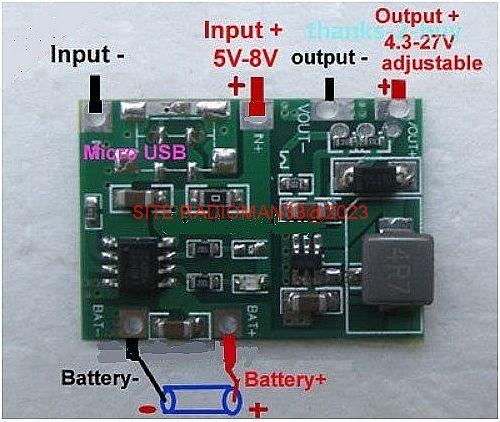

Module chargeur + boost

Ce minuscule module assure les fonctions de chargeur pour un accu Li-Ion 3,7V et convertisseur (step-up) de 4 à 20V et tout cela pour environ 3€..!

Et voici les caractéristiques du fabricant (en anglais):

Specifications:

• Brand new
• Size: approx. 33*23*9mm
• Input voltage: 4V-8V
• Output voltage: 4.3V-27V (Continuously adjustable)
• Charging voltage: DC 4.2V
• Charging current: Max. 1A
• Discharging current: Max. 2A
• For example: VIN+Port input 5V Solar panels, BAT+port can output 4.2V to charger 3.7V 18650 Lithium battery.

Features:

• Micro usb DC-DC Step up Boost module charging board.
• The OUT+Port can output adjustable voltage.
• Fine workmanship and good performance..

Reste plus qu'à essayer tout ça:

j'ai  commandé un accu Li-Ion de 3,6V avec son coupleur spécial, ainsi qu'un petit boitier plastique qui se fixera à l'arrière de celui de l'oscillo.

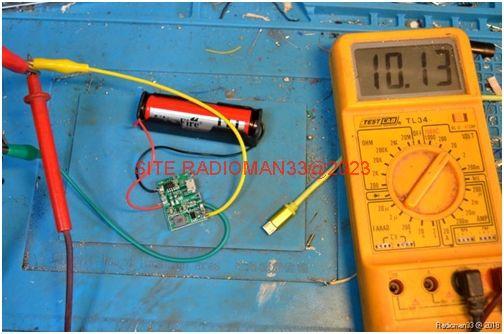

Premiers essais sur table :

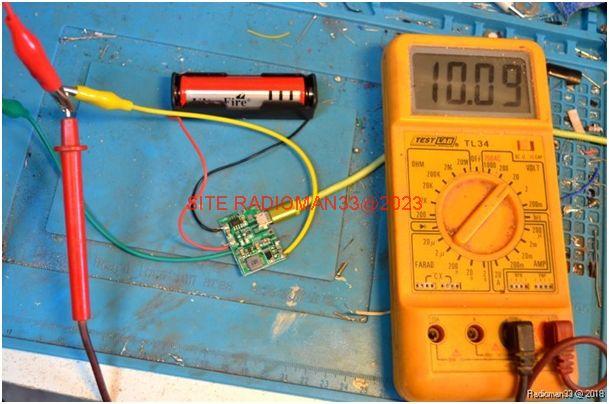

J'ai réglé la sortie à 10V et branché un cordon micro-USB pour charger l'accu :

Au bout d'une dizaine de minutes, le voyant de charge est passé du rouge au vert et ma tension de 10,09V présente en sortie est parfaitement stable.

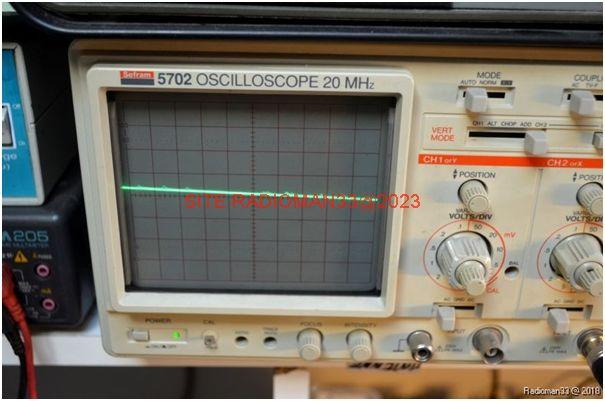

J'ai branché un oscillo en // sur la sortie et il faut descendre à 5mV/Div pour voir quelques pics de commutation :

Une fois la batterie chargée, l'ensemble est parfaitement autonome...

Seul petit problème, le convertisseur est toujours branché sur la batterie, il faudra donc prévoir une coupure sur un des fils. Ces premiers essais étant concluants, on va réfléchir à la mise en boîte de l'ensemble !

Voici donc ce que j'ai réalisé:

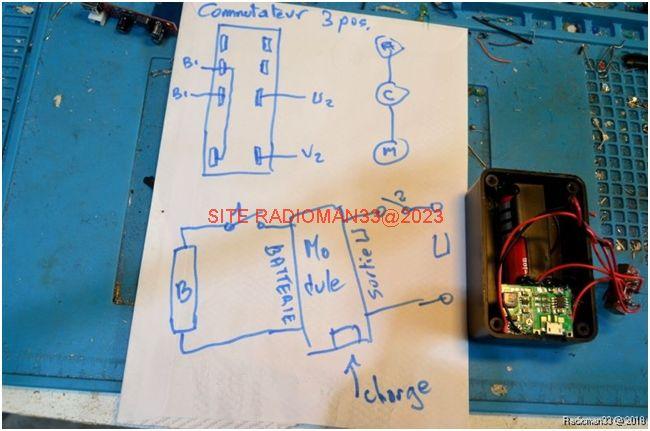

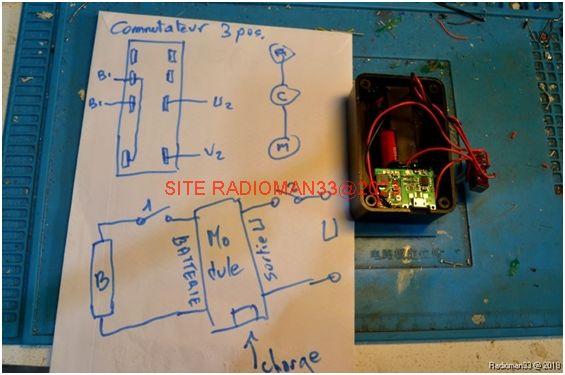

Un inverseur à 3 positions:

Arrêt/Charge/Marche va gèrer 2 coupures:

une dans le + batterie(1) et l'autre dans le + sortie de l'alimentation.(2)

En position "Arrêt" les deux coupures sont établies, ainsi le montage n'est plus alimenté (2off) et la batterie ne débite pas dans le convertisseur (1off).

En position "Charge" seule la coupure (2off) est maintenue, la batterie étant reliée au circuit (1on)

En position "Marche" les deux circuits sont établis: (1on) et (2on).

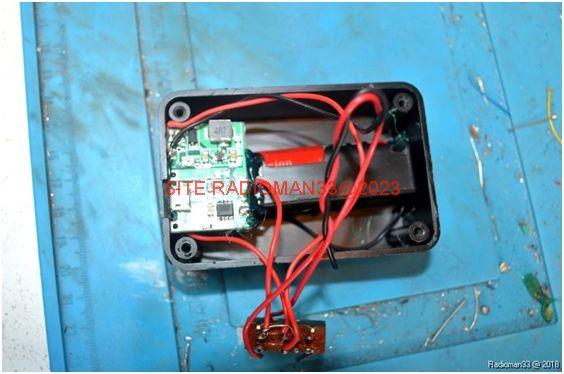

Dans le boîtier j'ai collé le coupleur pile et le module, l'inverseur à 3 positions est vissé sur le côté.

Une vue sur le câblage de l'inverseur (Cet inverseur à 3 positions d'origine Asiatique provient d'un ancien radio-K7)

Une encoche est faite dans le boîtier pour brancher le cordon de charge.

L'ensemble est remonté dans la boîte, l'inverseur sera sur le dessus :

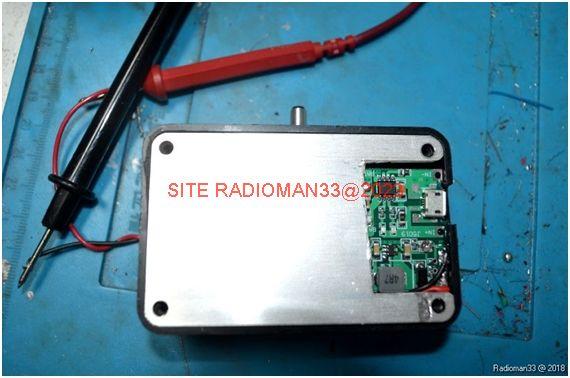

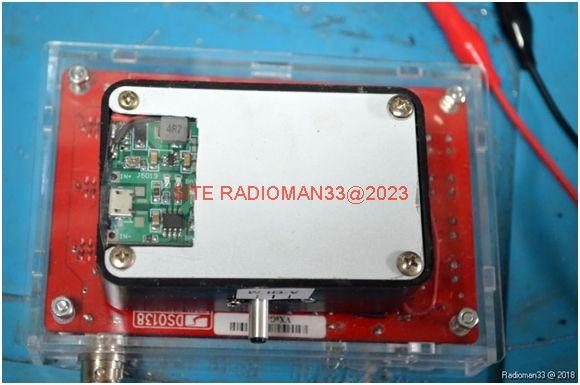

La découpe dans le couvercle en alu permet :

1- de visualiser les deux Leds SMD soudées au milieu du circuit .

2- d'accéder au minuscule potentiomètre de réglage de la tension de sortie.

 Une feuille de plastique transparent va recouvrir le tout!

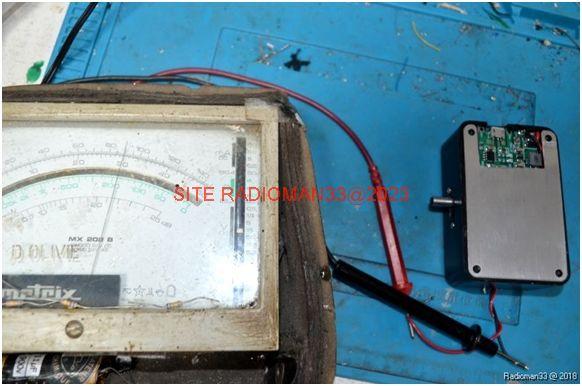

Un dernier ajustage à 9V pour alimenter l'oscillo (en réalité, j'ai mis 8,9 V..!)...

La sortie "utilisation" se fait par en dessous, car le boîtier sera fixé sur la plaque arrière du boîtier de l'oscillo.

Ce montage peut évidemment s'adapter à de nombreux usages :

Je pense en particulier aux appareils de mesure, aux systèmes d'alarme... fonctionnant sur piles et dont la pile est usée au moment où on en a besoin.

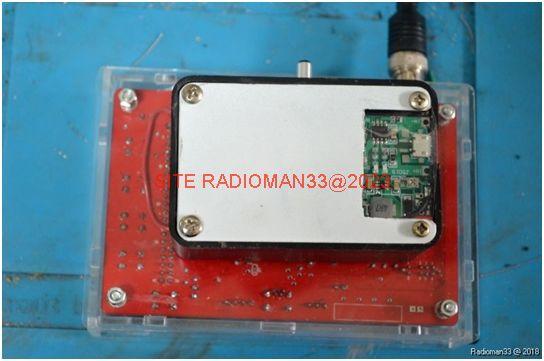

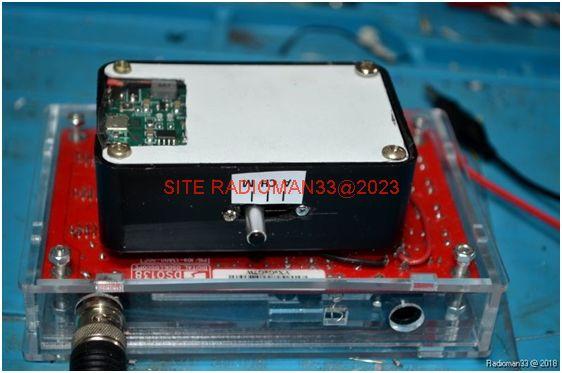

Voici pour terminer l'adaptation sur le boîtier de l'oscillo jyetech DSO138:

Le bloc batterie est vissé sur le plexi arrière un peu en retrait pour que la tige de l'inverseur ne dépasse pas...

J'ai rajouté un plexi transparent pour protéger le circuit et une étiquette indique clairement les positions du commutateur.

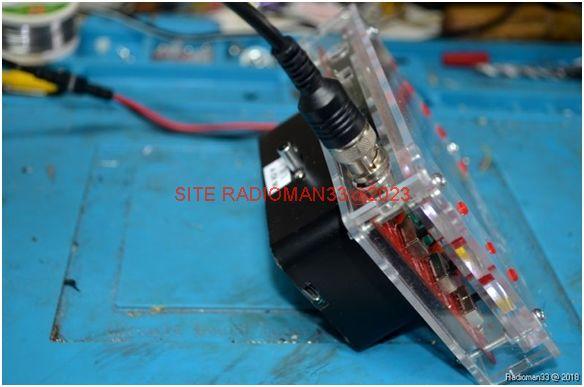

Le boîtier fixé ainsi sert de "béquille" à l'appareil et le positionne à environ 45° pour une lecture plus facile!

2H de fonctionnement, 1H de charge :

Mon petit oscillo est devenu parfaitement autonome !

Voilà un montage complet et totalement autonome, très pratique pour faire quelques mesures basiques  en basse fréquence !
