CALCULATRICE pour Electroniciens débutants

En 2019 j’avais trouvé sur le site de "Bang good" ce petit kit sympa et facile à monter :

Hélas, le kit ayant disparu, j’avais mis cet article de côté !

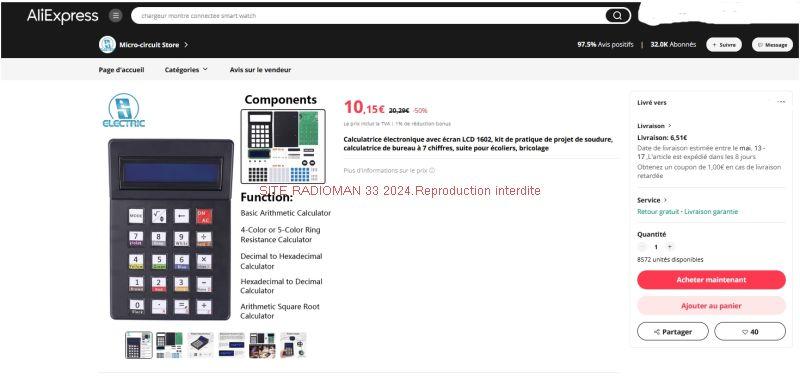

Il y a quelques jours le kit est revenu chez « Ali express » dans une version quasi identique, c’est donc le moment de vous en proposer, sa description, d’autant que son prix (environ 15 €) reste raisonnable…

Il s'agit d'une calculatrice électronique qui possède des fonctions spécialement adaptées à l'amateur électronicien.

L'une d'entre elles est très intéressante :

Elle permet, en tapant sur le clavier les couleurs des anneaux d'une résistance, d'en savoir immédiatement la valeur.

Elle prend en charge le codage à quatre ou à cinq anneaux.

D'autres fonctions sont présentes : on les verra par la suite !

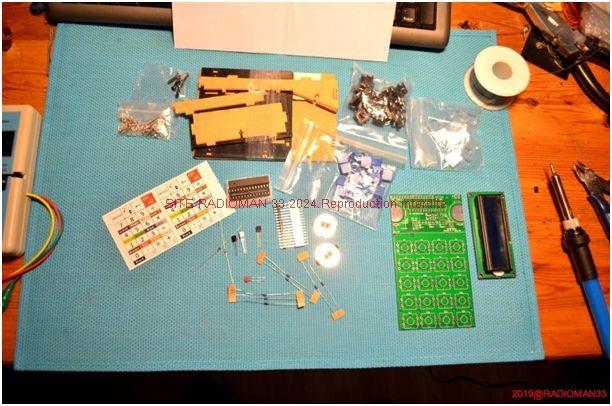

En premier, regardons ce qu'il y a dans la pochette du kit :

Il y a peu de composants électroniques à souder, le plus gros du travail sera la fabrication des touches et le montage du clavier.

Le montage débute par l'implantation des composants les plus petits :

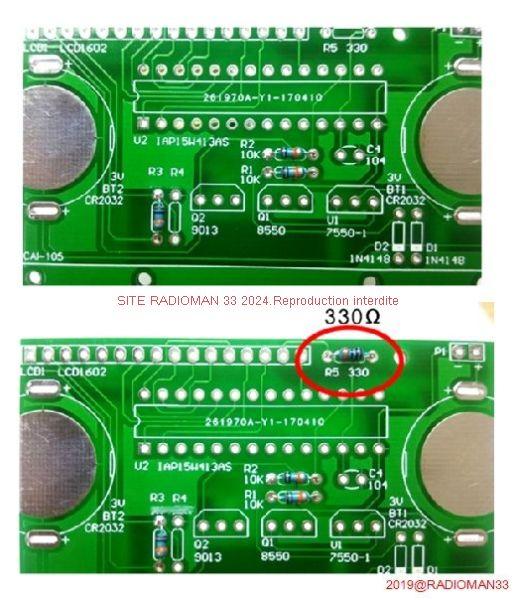

Les résistances :

En premier les 10K et la 330 ohms…

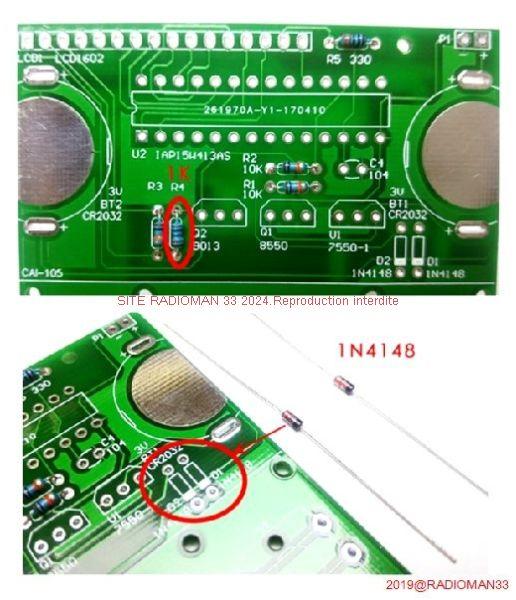

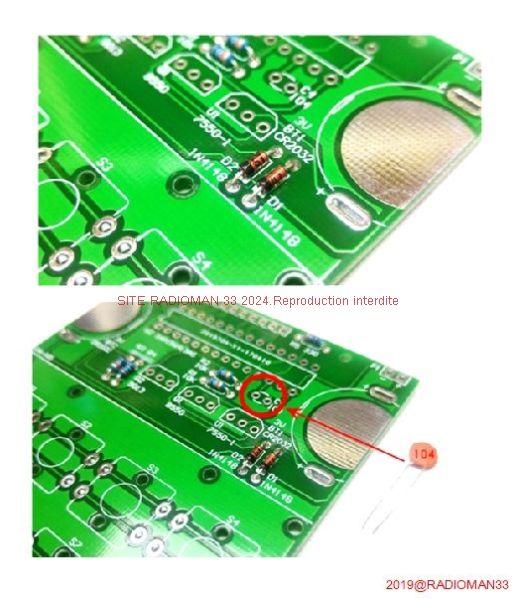

Puis la résistance de 1 K et les deux diodes 1N4148 (attention au sens)...

On n'oublie pas le petit condensateur de 0,1 µF (104)...

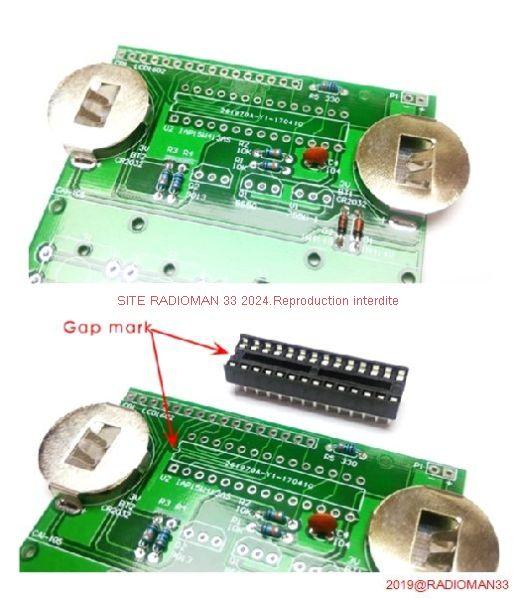

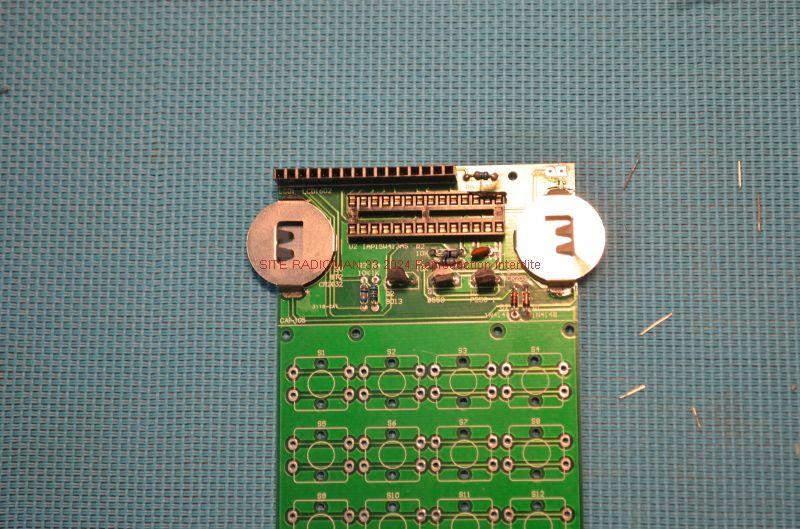

On monte ensuite les deux ressorts de piles et le support du microcontrôleur…

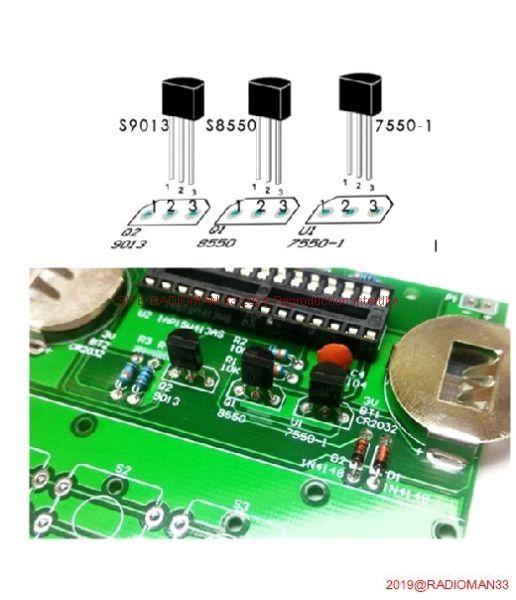

On termine avec les 3 composants à 3 pattes : Attention au sens, et à ne pas les intervertir !

En dernier on soude le connecteur pour l'afficheur.

La partie électronique est terminée, il faut maintenant monter les 20 touches clavier :

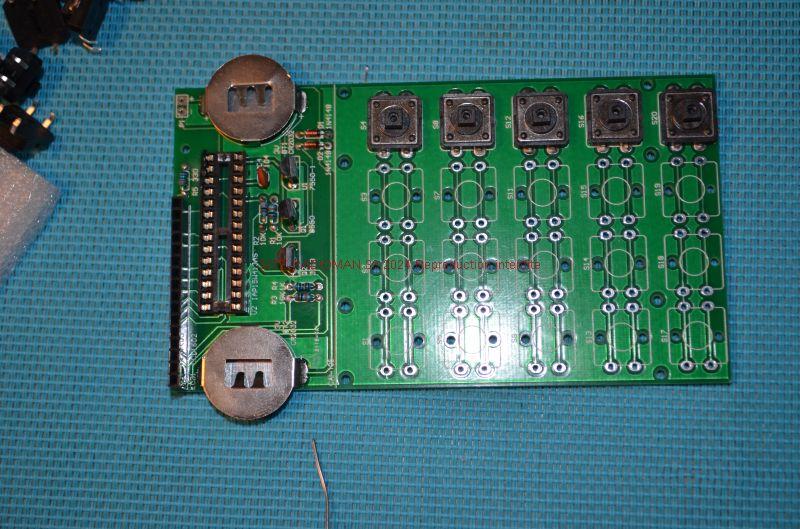

Afin de bien les aligner, je les ai montées par rangées de 5...

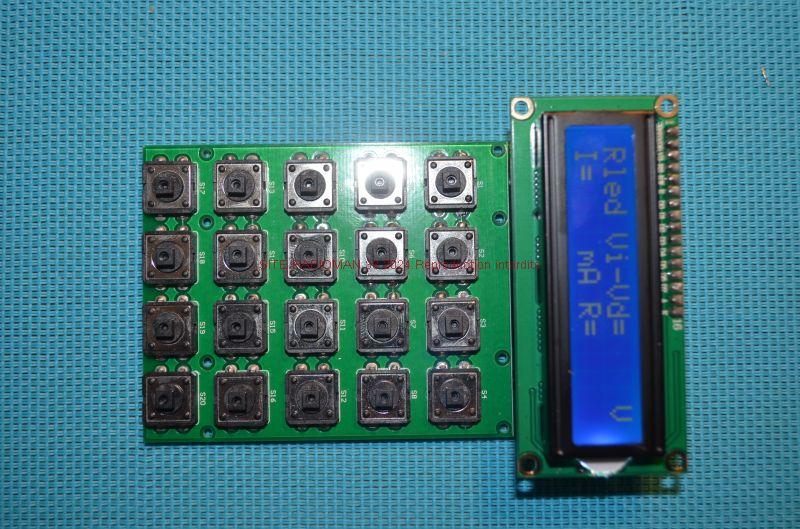

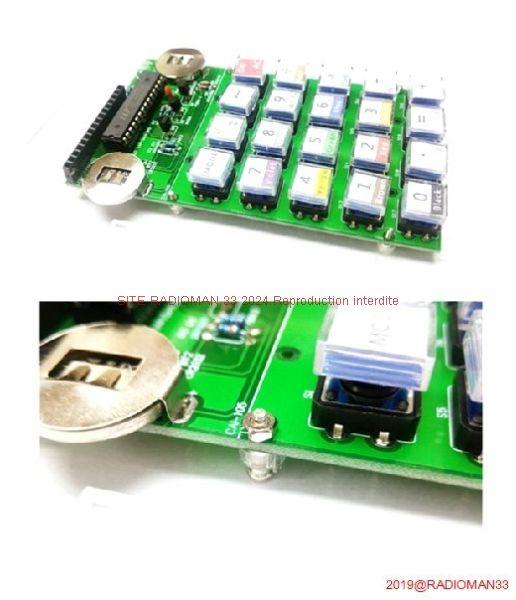

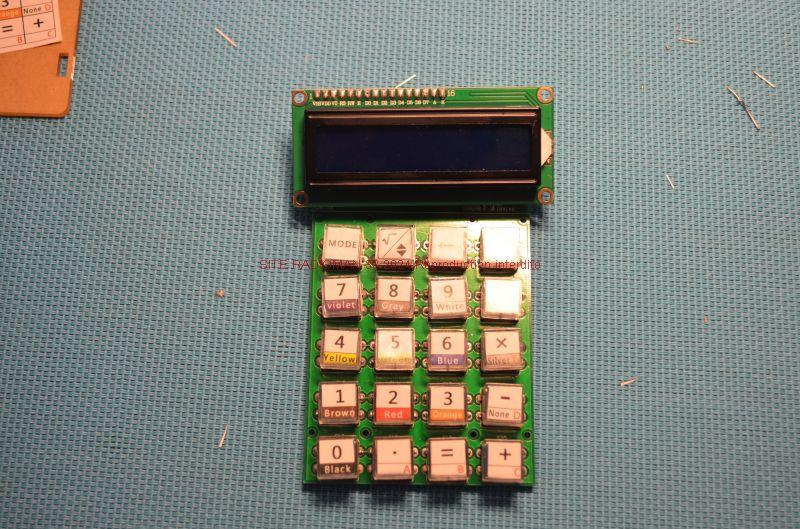

Et voilà, le clavier est monté !

On va souder le connecteur sur le bloc d'affichage :

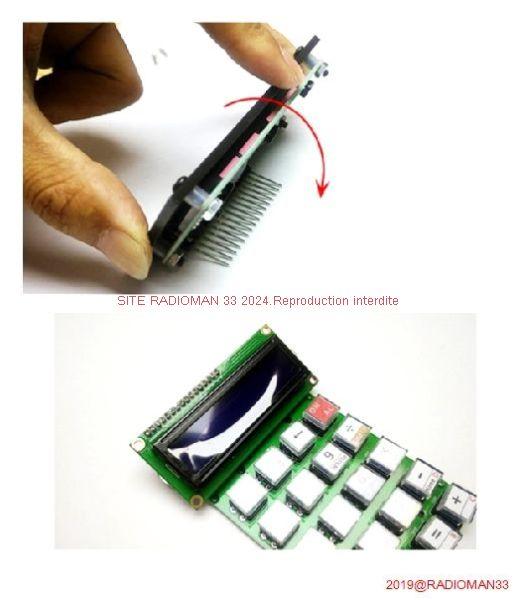

Afin qu'il se positionne correctement, il faut plier les pattes à 45° avec précautions !

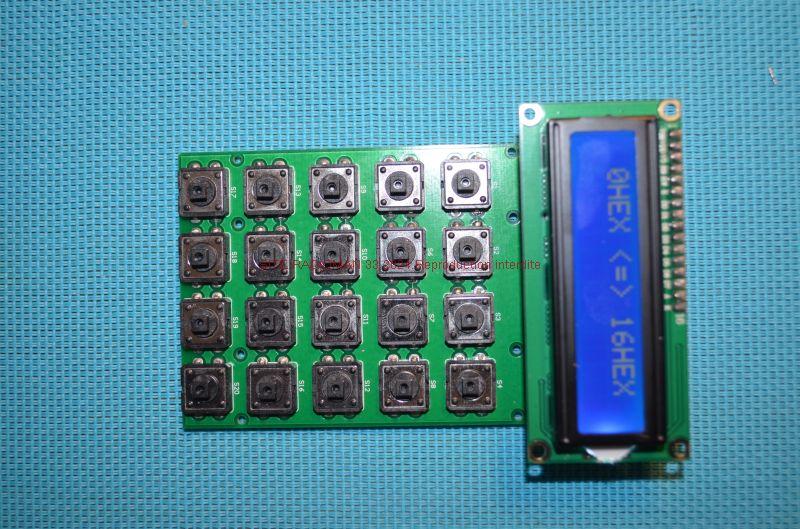

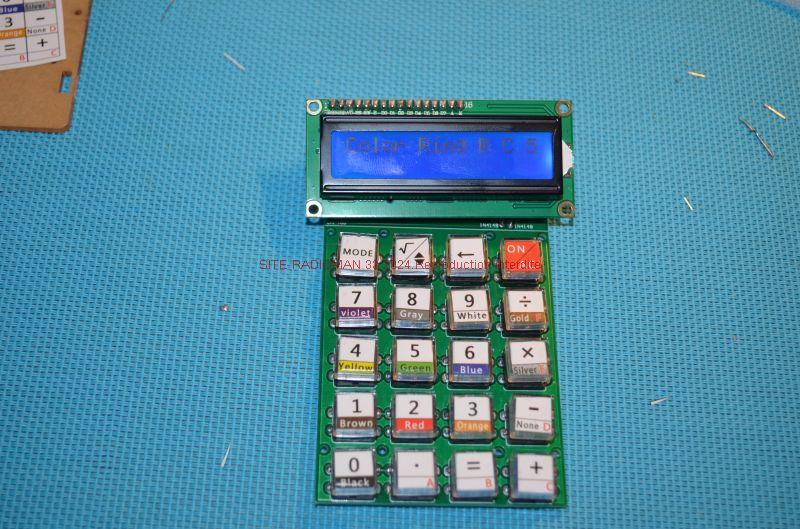

On va pouvoir faire un premier essai :

J'ai mis 2 piles CR2032 dans les emplacements et… Ça fonctionne !

  On verra après l'interprétation des affichages, il faut maintenant assembler les touches :

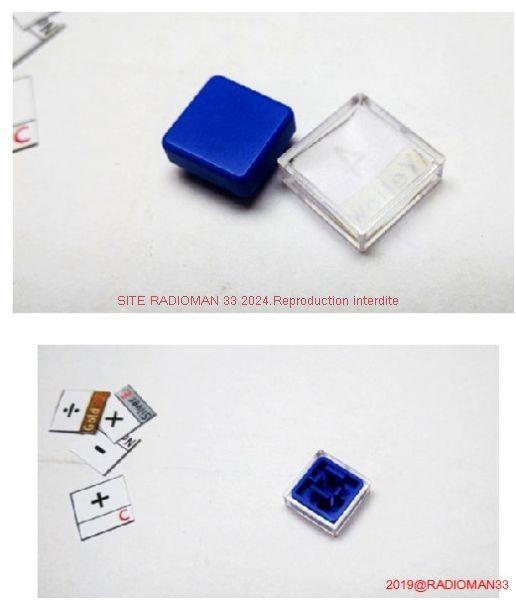

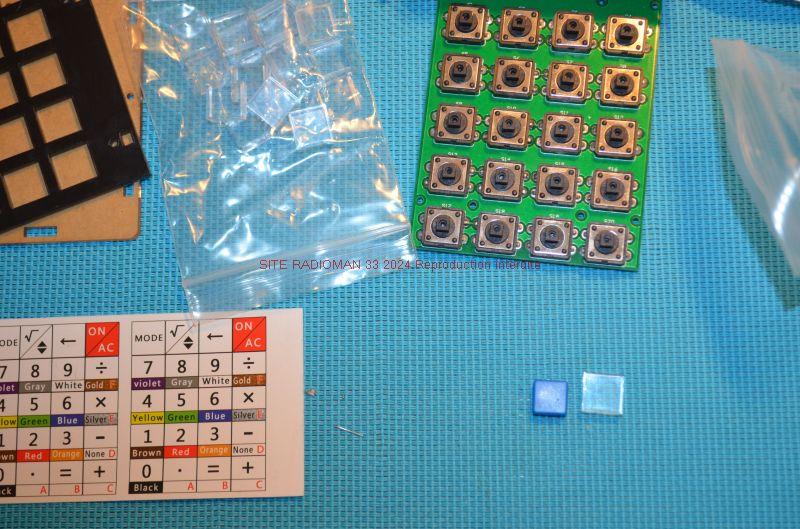

Pour cela, on dispose d'une partie inférieure bleue, d'une partie supérieure transparente et entre les deux, il faut insérer un petit rectangle de papier sur lequel est imprimée la fonction de la touche !

C'est assez fastidieux à monter, car il faut faire une découpe précise si on veut que le papier se loge bien à plat :

(Dommage que le nom des couleurs soit écrit en anglais).

Dernier essai avant mise en boite !

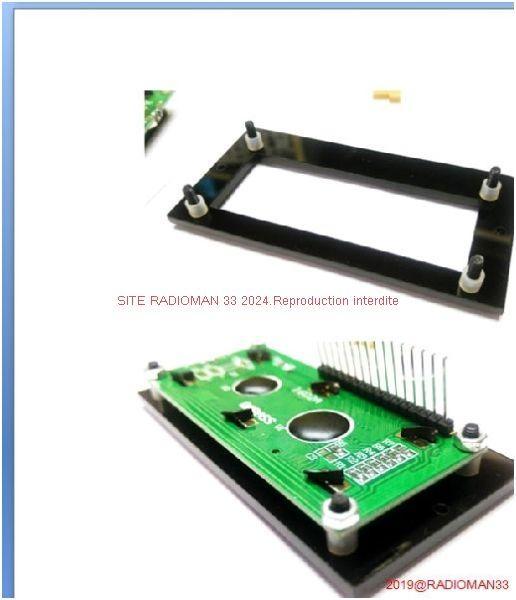

L'afficheur est vissé sur son support…

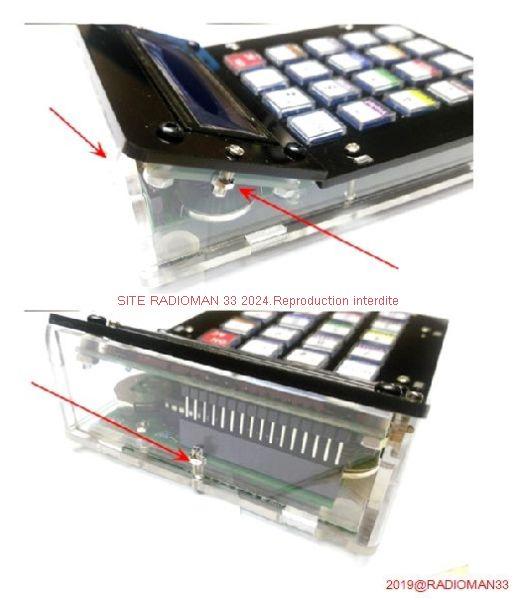

Le circuit est vissé sur le fond en plexi transparent (5 vis+entretoises+écrous)...

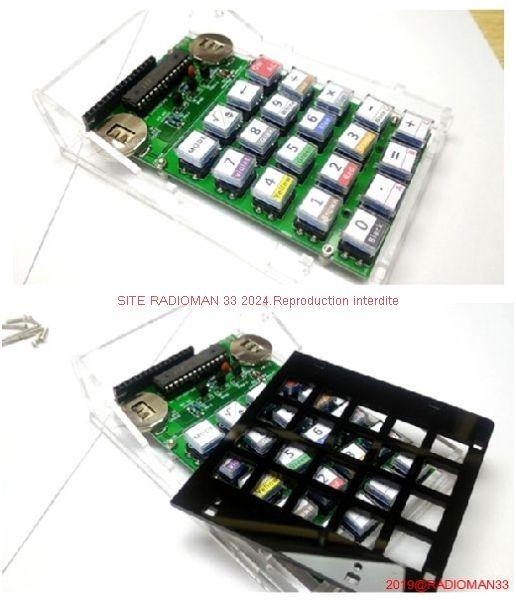

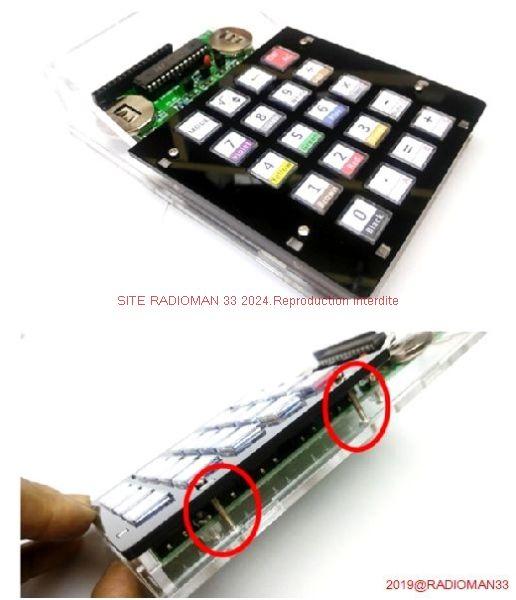

On monte les côtés et on positionne la plaque noire du clavier...

Reste à visser la plaque noire et les deux côtés :

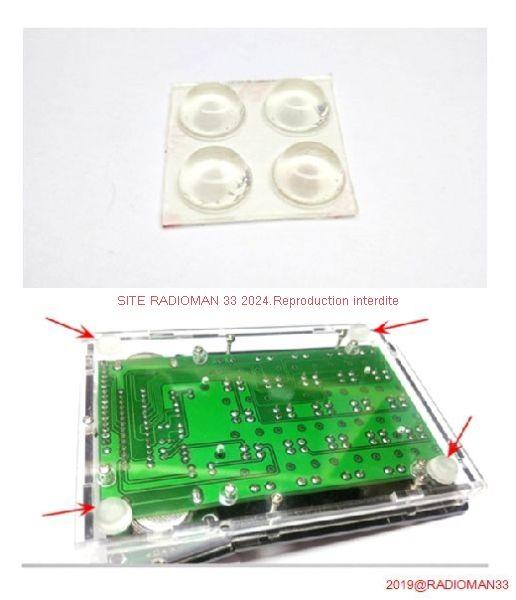

Enfin, on termine le montage du boîtier en collant dessous 4 pieds :

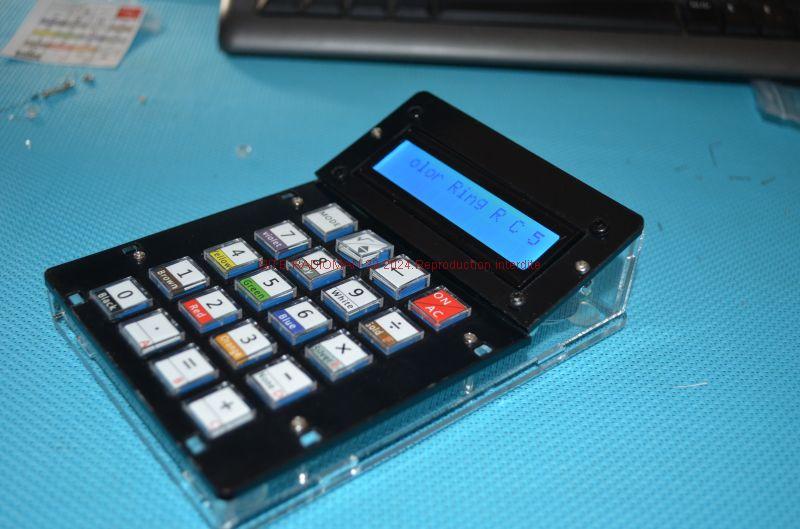

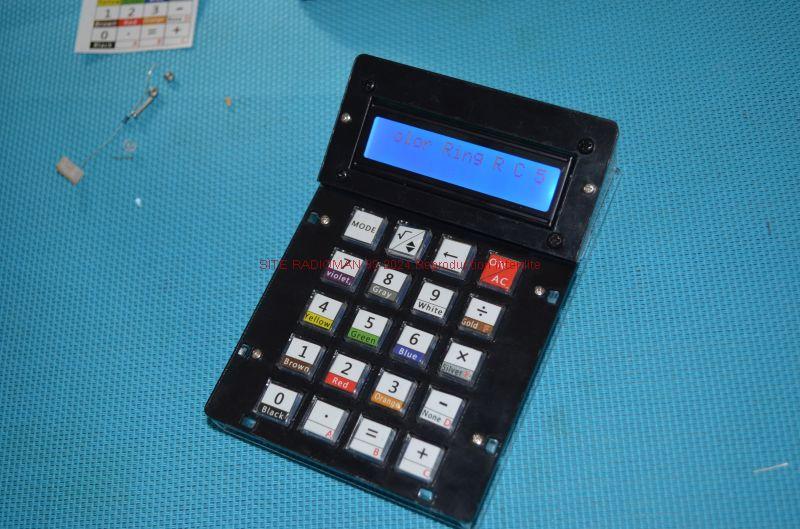

Le montage est terminé… reste à l'utiliser !

Afin d'utiliser au mieux la calculatrice, j'ai entrepris la traduction en français de la notice fournie avec le kit :

Mode d’emploi de la calculatrice

Fonction 1 : Calculatrice 4 opérations avec nombres décimaux positifs et négatifs

Ex : Calcul de 5*6=30
Comment faire : appuyer sur [ON/AC] ; puis sur 5, *, 6, et sur = le résultat est affiché : = 25.

Appuyez sur [ON/AC] pour remise à zéro.
Ex : On calcule -8+2=-6.
Comment faire : On appuie sur [ON/AC] ; ensuite sur - , 8 , + , 2 , et sur= le résultat s’affiche : -6. Appuyez sur [ON/AC] pour remise à zéro.

Fonction 2 : Calcul d’une résistance à 4 ou 5 anneaux. Entrez la couleur des anneaux pour obtenir la valeur et la tolérance

Ex : Résistance à cinq anneaux : jaune, violet, noir, brun, brun : La résistance est de 4 700 Ω.
Comment faire : Appuyez sur [ON/AC]; Appuyez sur [MODE] pour afficher :  Color Ring R C 5  pour le calcul des résistances à cinq anneaux.
Appuyez sur [Yellow], puis [Violet], ensuite [Black], après [Brown], et encore [Brown]. La valeur s’affiche R=4700, avec une tolérance de 1 %.
Ex : Résistance à 4 anneaux : Vert, rouge, jaune, or :  La résistance fait 520K
Comment faire : Appuyez sur  [touche racine carrée] une fois quand il affiche :  Color Ring R C 5 pour basculer sur :  Color Ring R C 4 pour le calcul des résistances à quatre anneaux.
Appuyez sur :  [Green], puis [Red], ensuite [Yellow], et sur [Gold]. La valeur s’affiche : R=520K, et la tolérance est de 5 %.
Appuyez sur [ON/AC] pour effacer et sur [MODE] pour d’autres fonctions.

Fonction 3: Calcul de la résistance série d’une LED connaissant la tension d’alimentation et tension et courant dans la diode LED

Vi-Vd = tension d’alim – tension de la LED. I= courant dans la Led
Ex : On suppose que Vi = 5 V et Vd = 3 V, Vi-Vd=2V et le courant dans la Led est de  10 mA, Quelle est la valeur de la résistance série R ?
Comment faire : Appuyez sur [ON/AC] puis [MODE] (2x) pour basculer sur l’interface : Rled? Vi-Vd=?? V? I=?? mA??? R=?
Appuyez sur [ 2 ] car Vi-Vd=2V; Appuyez sur [racine carrée] pour entrer la valeur du courant (en mA) ; Appuyez sur [10] et enfin, appuyez sur [=] On obtient la valeur de la résistance série (en ohms) : 200
Appuyez sur [ON/AC] pour effacer, Et sur [MODE] pour choisir une autre fonction !

Fonction 4: Conversion d’un nombre décimal en Hexadécimal et inversement

Comment faire : Appuyez sur [ON/AC] puis sur [MODE] (3x) pour afficher :  10HEX-16HEX pour convertir de Décimal en Hexadécimal :

Entrez un nombre décimal ⇒ le nombre hexadécimal s’affiche !

Appuyez sur [ON/AC] pour remise à zéro, ensuite sur [MODE] (3x) pour afficher :  10HEX-16HEX
Appuyez sur [racine carrée] pour basculer sur : 16HEX-10HEX pour convertir d’Hexadécimal en décimal : Entrez un nombre Hexadécimal et le nombre décimal s’affiche !
Appuyez sur [ON/AC] pour effacer, Et sur [MODE] pour choisir une autre fonction!

Fonction 5: Racines carrées
Ex: √4=2
Comment faire : appuyez sur  [ON/AC], Puis sur [racine carrée] et √0 s’affiche :  Appuyez sur [4] et sur [=] et le résultat s’affiche : =2.

Traduit de l’anglais le 15/05/2019 par Domi

Et voilà maintenant, vous savez tout, reste à utiliser cette calculatrice d'un nouveau genre !
