boite de substitution EURELEC

En juin dernier j'ai pu me procurer quelques appareils de mesure issus des anciens cours Eurelec!

Le premier est une boite de substitution qui permet d'avoir à disposition pour des tests ou des mesures de nombreuses valeurs de résistances et de condensateurs.

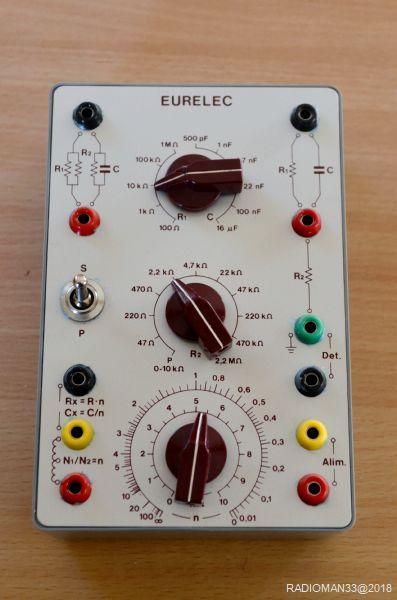

Dsc 0147 dxo

Le commutateur du haut permet d'obtenir 5 valeurs de résistances et 6 valeurs de condensateurs, il est couplé au commutateur du milieu qui possède lui 11 valeurs de résistances.

Ces résistances peuvent être utilisées seules ou bien branchées en série ou en parallèlle avec celles du haut.

Enfin le bouton du bas commande un potentiomètre de 10Kohms.

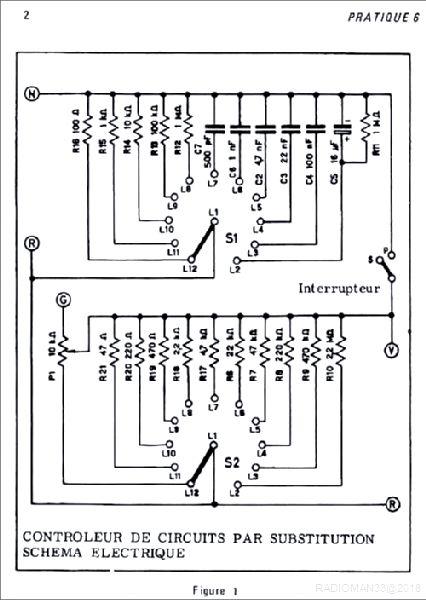

Voici le schéma de la boite:

01 dxo

Tout cela est très simple mais voyons plus en détail les commutations...

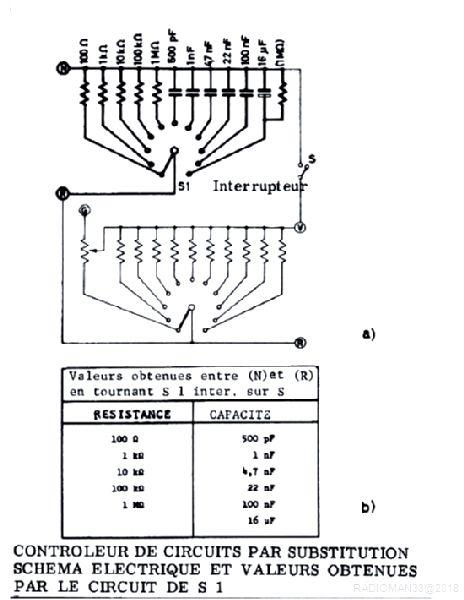

D'abord le circuit du haut:

Boite03 dxo

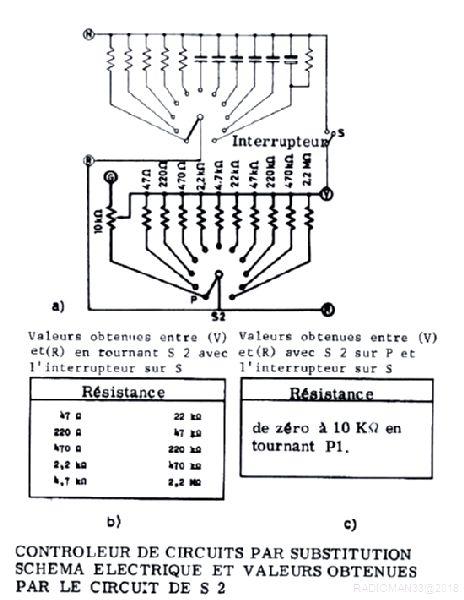

Maintenant le circuit du bas:

Boite04 dxo

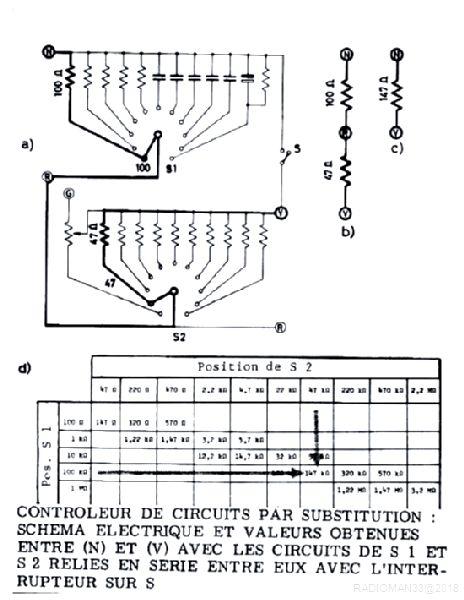

Si on commute l'interrupteur en position "série":

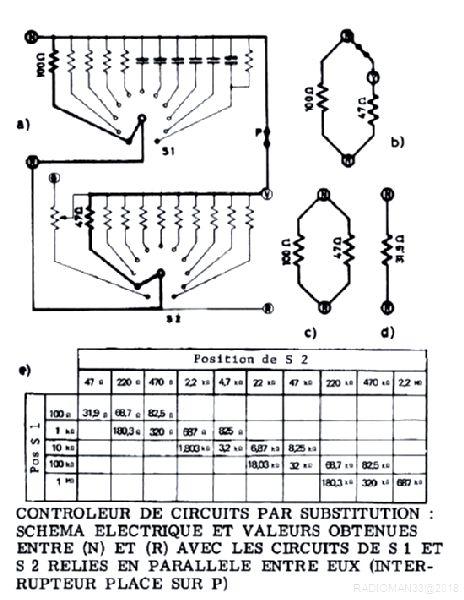

Boite05 dxoEt si on le commute en position "parallèle":

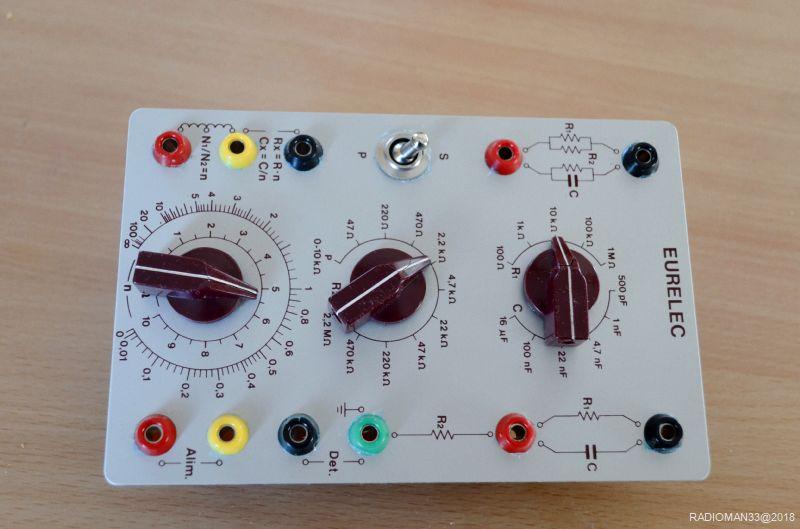

Boite06 dxoOn a ainsi une vue d'ensemble des possibilités de cette petite boite!Dsc 0163 dxoUn repérage avec des douilles bananes de couleurs permet de simplifier les montages:

A noter: Les douilles de même couleur sont reliées ensembles.

Sur la partie basse il est ainsi possible d'utiliser le potentiomètre dans un pont de mesure qui va permettre des mesures de résistances ou de condensateurs par comparaison avec une valeur connue.

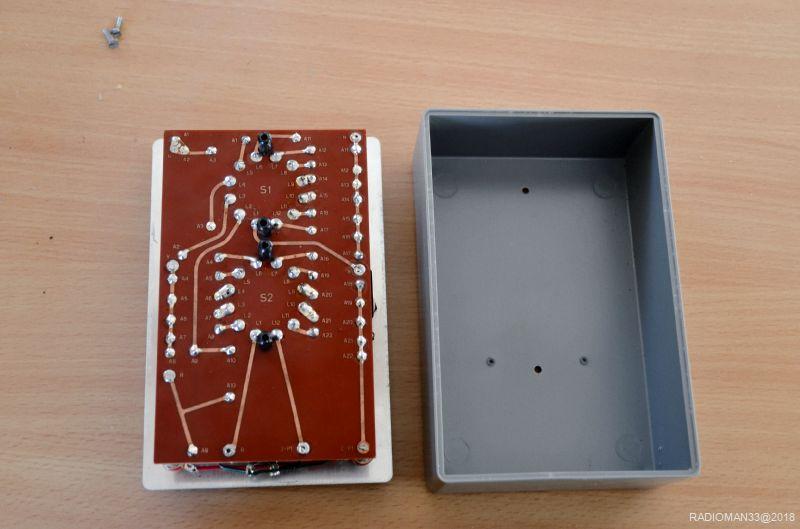

J'ai eu la boite toute montée aussi soyons curieux et voyons l'intérieur:

Dsc 0149 dxo 1

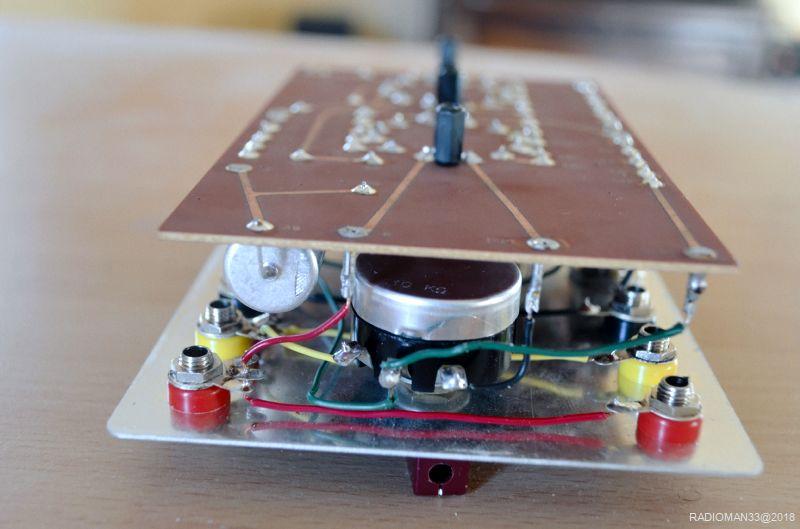

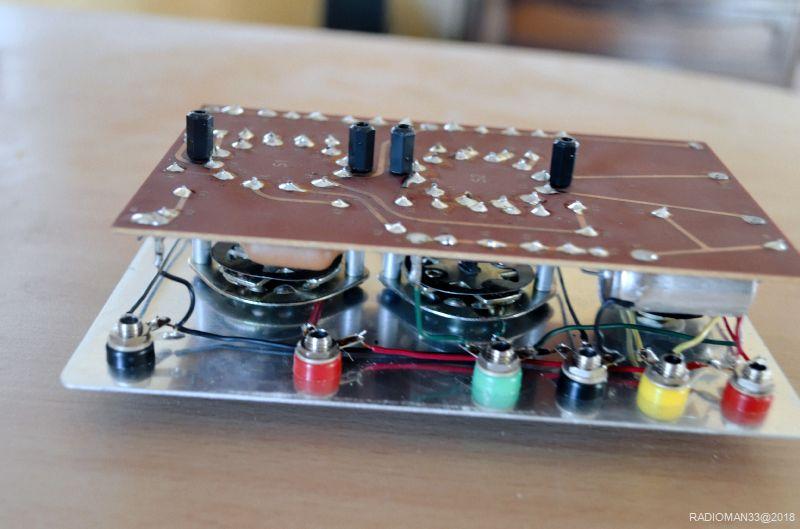

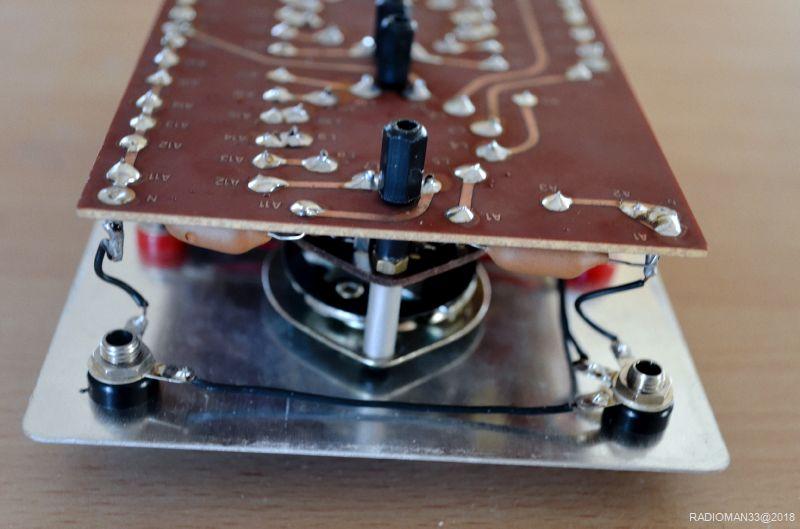

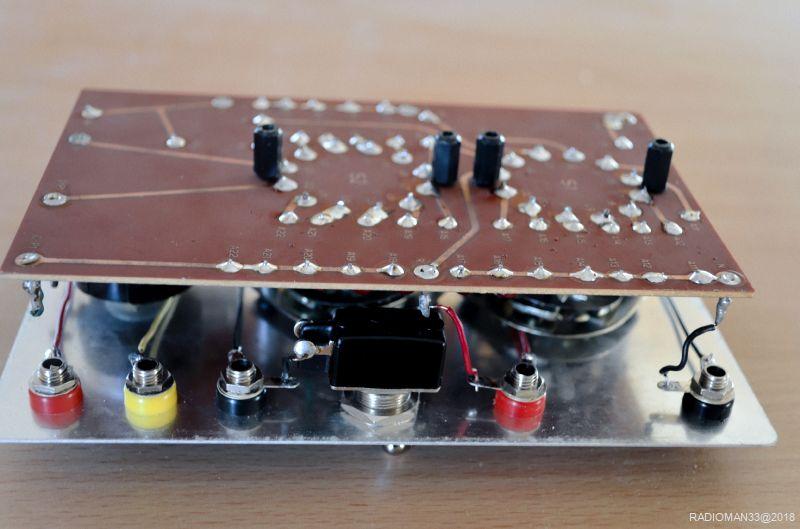

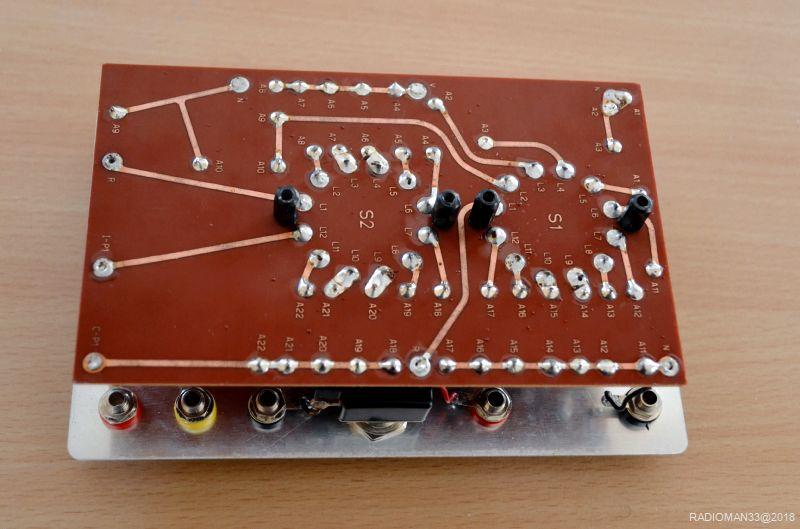

L'utilisation d'un circuit imprimé permet un montage très propre:

Dsc 0150 dxoDsc 0153 dxoDsc 0154 dxoDsc 0158 dxoDsc 0159 dxoCelui qui l'a montée a fait du bon boulot, je n'ai pas trouvé d'erreur de câblage.

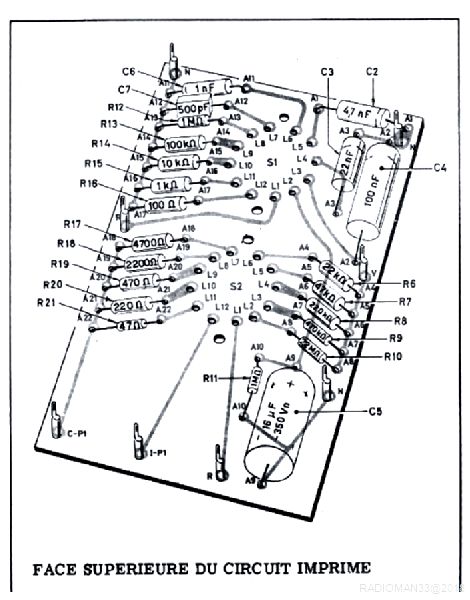

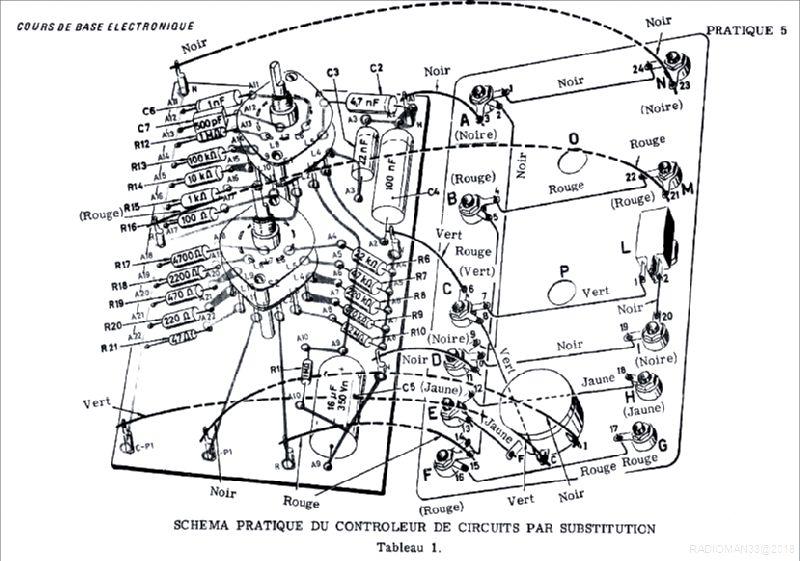

voici le schéma d'assemblage:03 dxoEt celui du circuit imprimé avec les valeurs des composants:Boite01 dxoCette boîte de substitution sera très pratique pour la mise au point de montages et permet d'avoir "sous la main" de nombreuses valeurs de résistances et de condensateurs.

Elle faisait partie du cours d'électronique EURELEC de 1979 dans lequel était décrit son assemblage et de nombreuses expériences à réaliser.

Merci encore à M. Marignan pour les scans de ce cours d'où sont tirées les illustrations de cet article!

Date de dernière mise à jour : 12/12/2018
