Le récepteur multibandes "ATS25X2"
Ce petit récepteur est à la vente depuis trois ans chez les vendeurs chinois !

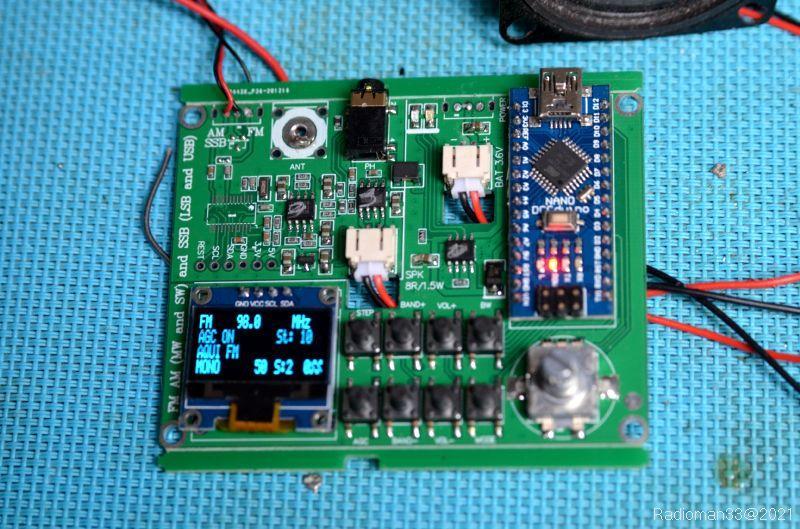

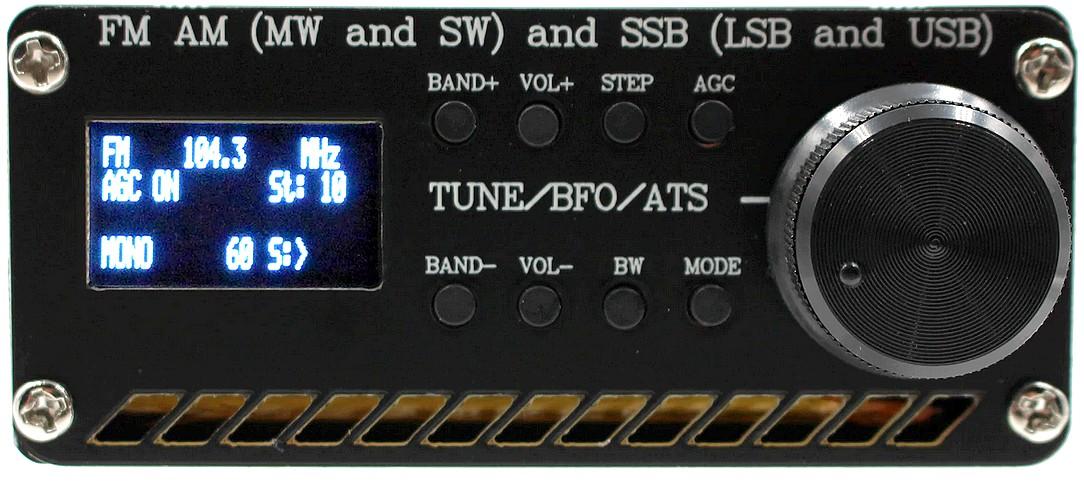

C'est la dernière évolution du modèle "ATS20" que je vous avais fait découvrir (en kit) il y a bientôt quatre ans et dont vous trouverez la description ici :
Sur le modèle ATS25, le minuscule écran a été remplacé par un grand pavé tactile qui recouvre la moitié de la face avant :
Celui que je vous présente est déjà la troisième évolution de l'engin.
Il y a eu l'ATS25 en 2021, puis l'ATS25X1 en 2022, puis l'ATS25X2 en 2023...
Cette année est sortie l'ATS25MAX mais le prix un peu élevé au regard des fonctions supplémentaires m'a orienté vers celui que j'ai choisi surtout qu'on le trouve (en promo) à moins de 60,00 €.

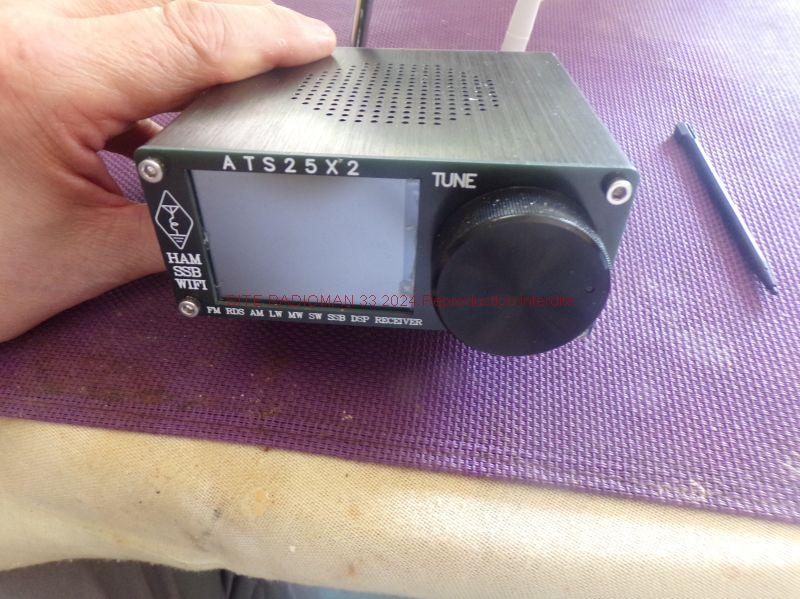

L'appareil est tout petit, monté dans un boitier métallique noir mat.
Sur le devant, l'écran tactile et un gros bouton à fonctions multiples.

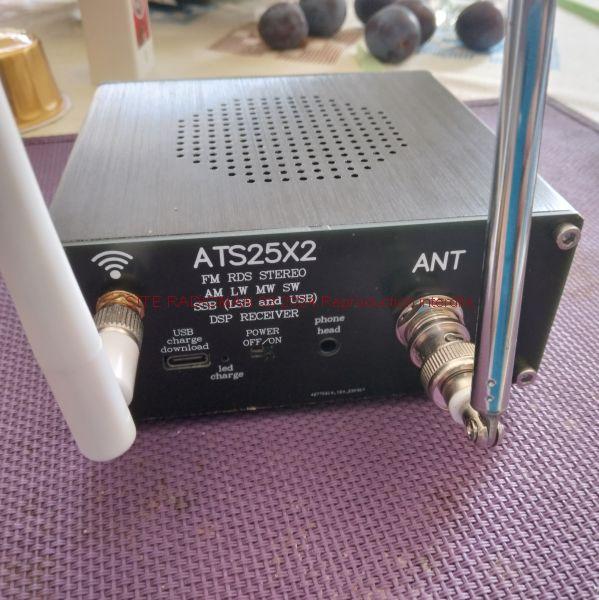

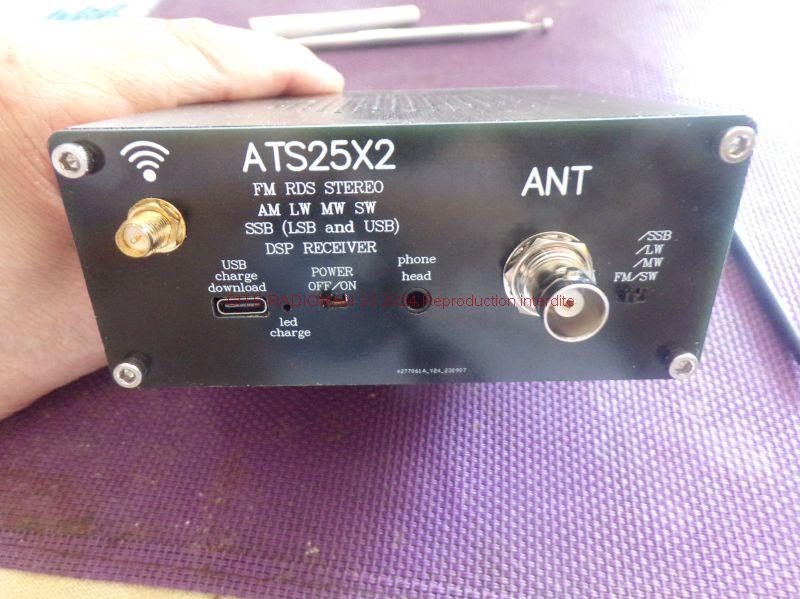

À l'arrière, quelques prises :
Antenne HF / FM
Antenne WIFI
Prise de charge (type "C") avec voyant
Écouteurs
Et deux interrupteurs : M/A et sélection d'antenne.
Et si on regardais à l'intérieur ?
Il y a 8 vis à défaire et la coque s'ouvre en deux !
Dessus un grand hautparleur de huit ohms 3W et dessous on aperçois la batterie lithium.

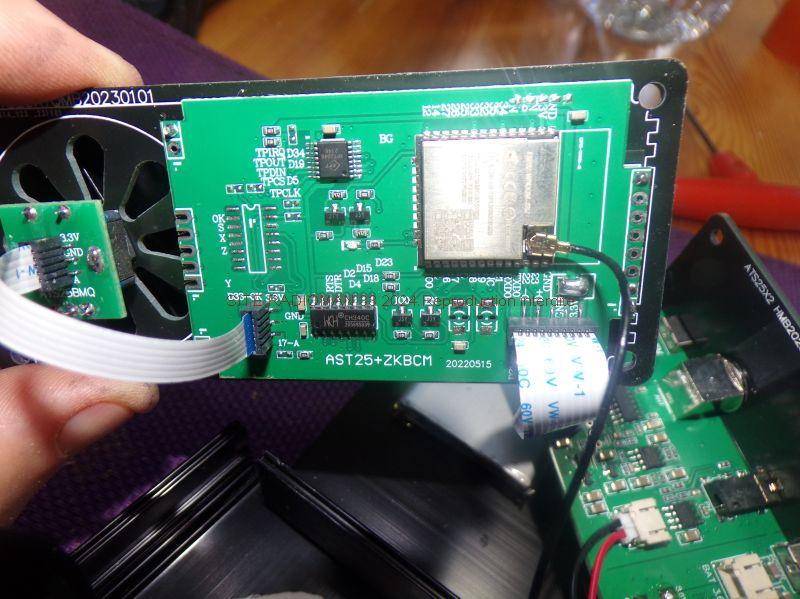

Un premier circuit collé derrière la face avant avec en haut à droite le module Wifi

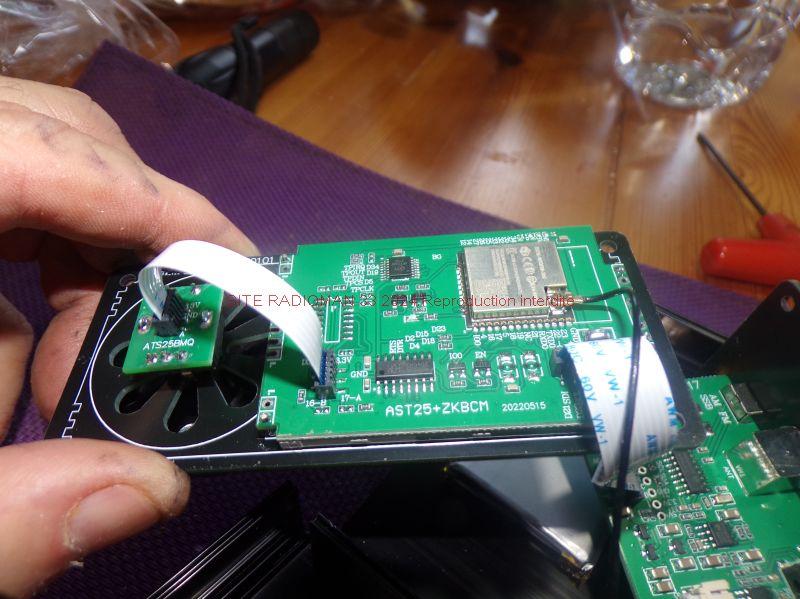

L'encodeur du bouton de recherche est sur un petit circuit séparé.

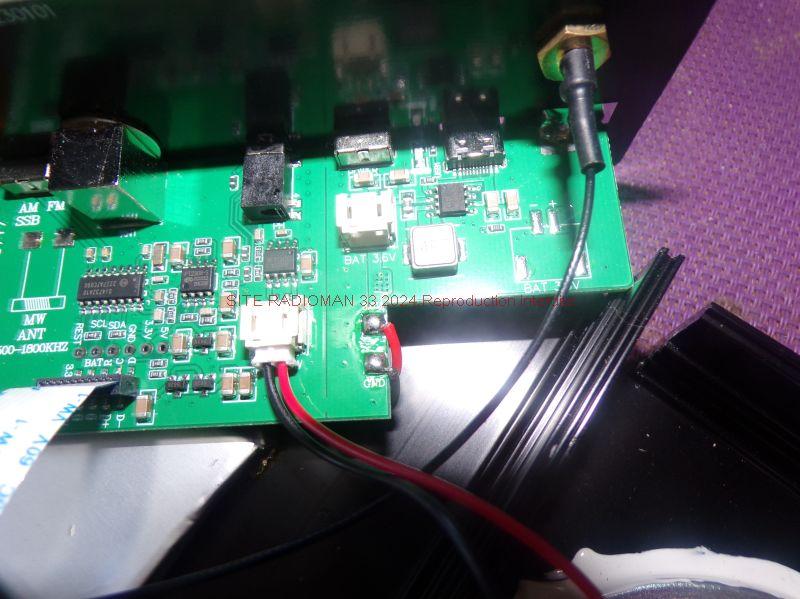

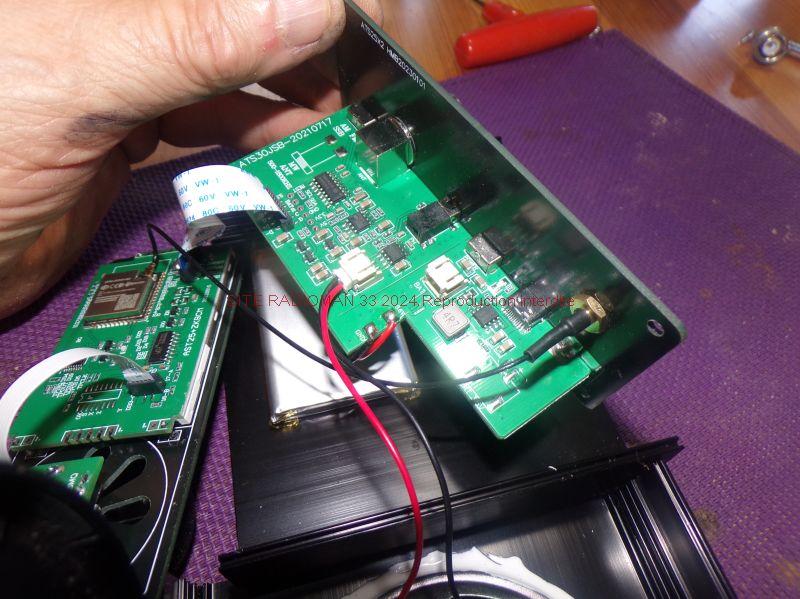

Un second circuit imprimé est fixé perpendiculairement à la face arrière.
La fabrication tout en cms est très soignée mais regroupe finalement assez peu de composants.

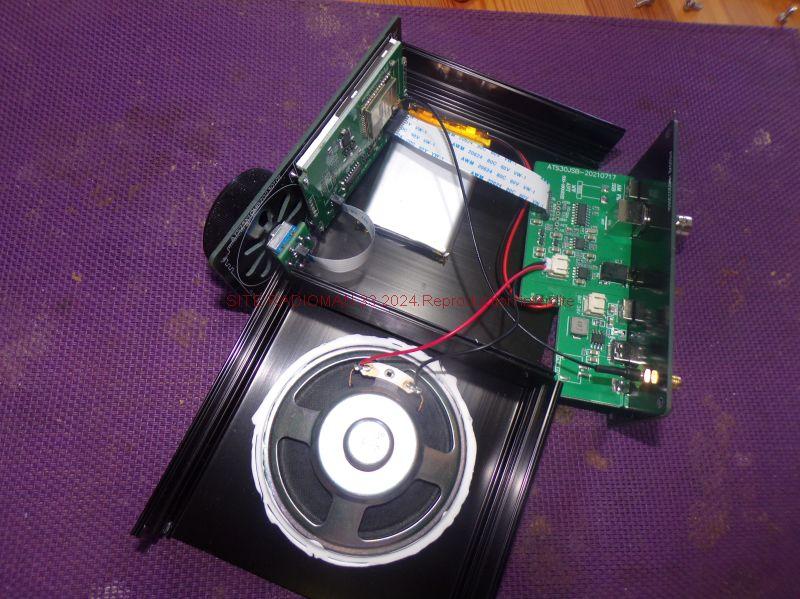

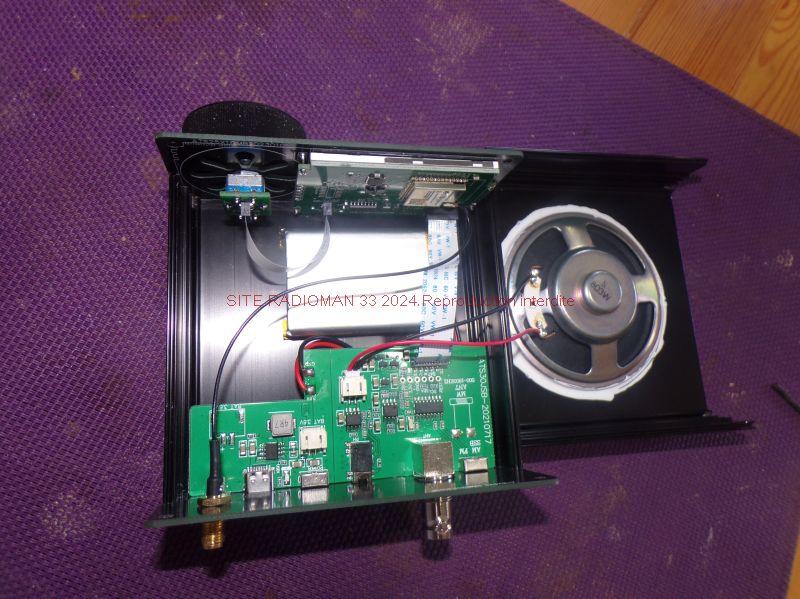

J'ai finalement remonté les faces avant et arrière et on a ainsi une idée du positionnement de l'ensemble.
Il ne reste plus qu'à remettre l'hautparleur et revisser le tout !
Passons aux essais !

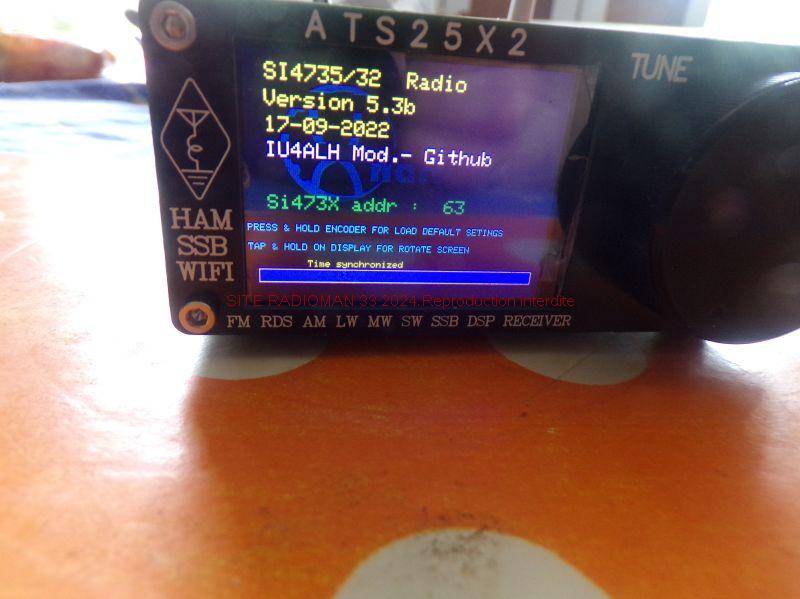

La mise en marche de l'appareil est assez longue (presque 1mn) car il doit charger le programme en mémoire :

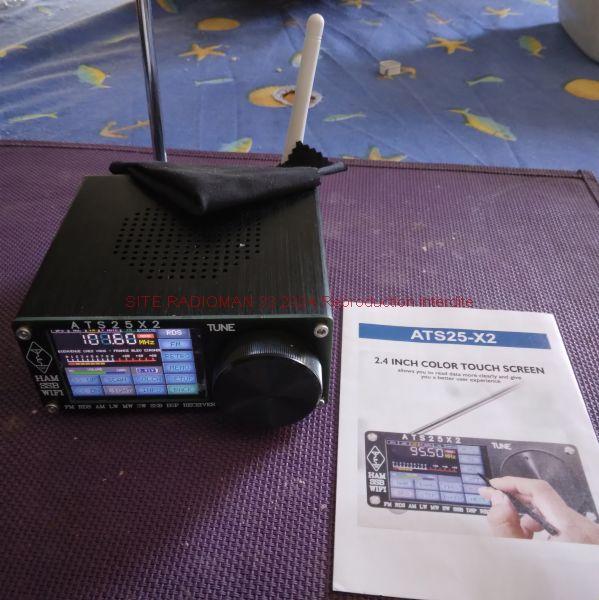

L'affichage apparait ensuite sur l'écran tactile :
Il est très net et bien lisible, ici sur une station FM le système RDS affiche le nom de la radio !

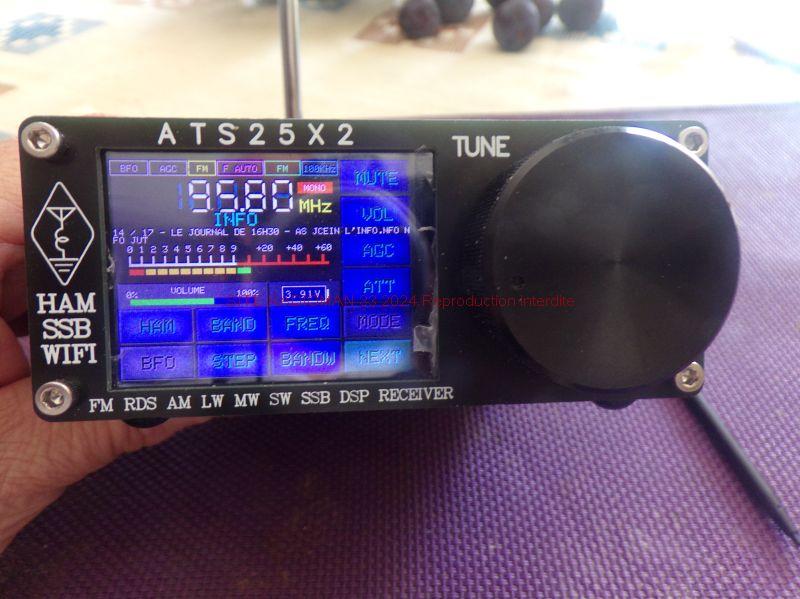

Et sur d'autres radios comme ici sur France Info, on a une ligne qui défile avec des infos complémentaires…
À l'arrière il y a une prise d'antenne Wifi :
Mais à quoi sert le wifi sur ce récepteur ?
Sur ce sujet, les pages de la notice sont assez mal documentées !
D'abord le mode opératoire pour connecter l'appareil est assez original…
Tout d'abord, il nous faut deux choses :
Un smartphone (android ou IOS) et un réseau wifi opérationnel.

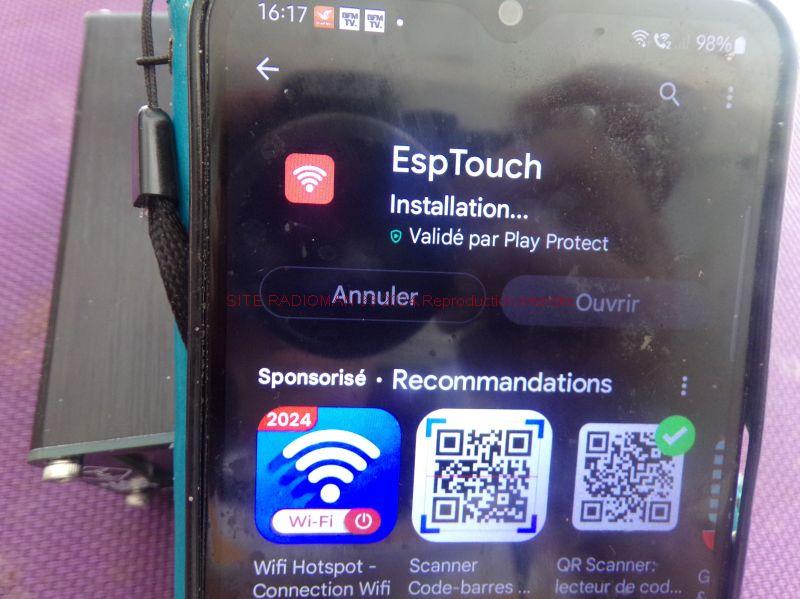

On va installer sur le smartphone l'application "esp touch"

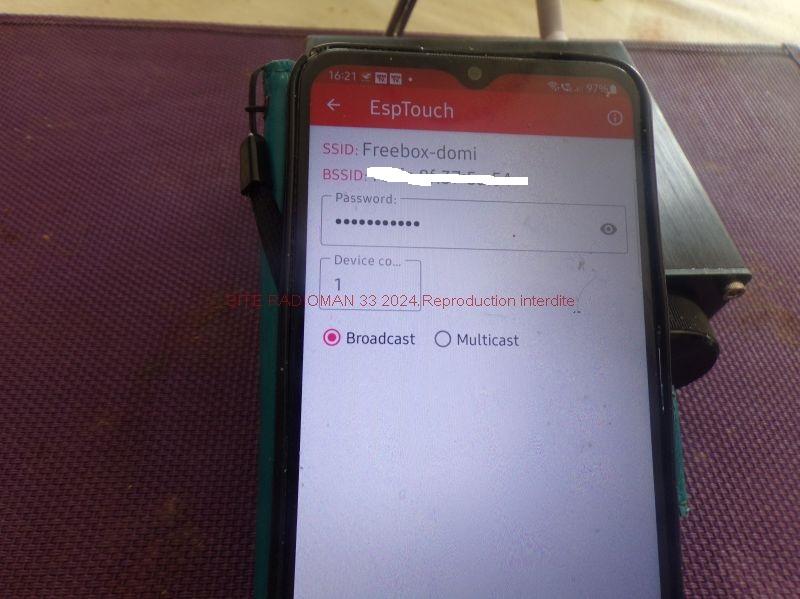

Une fois installée, on lance cette application qui va détecter le réseau wifi :
Le réseau est détecté, on lance le mode recherche et on allume le récepteur :

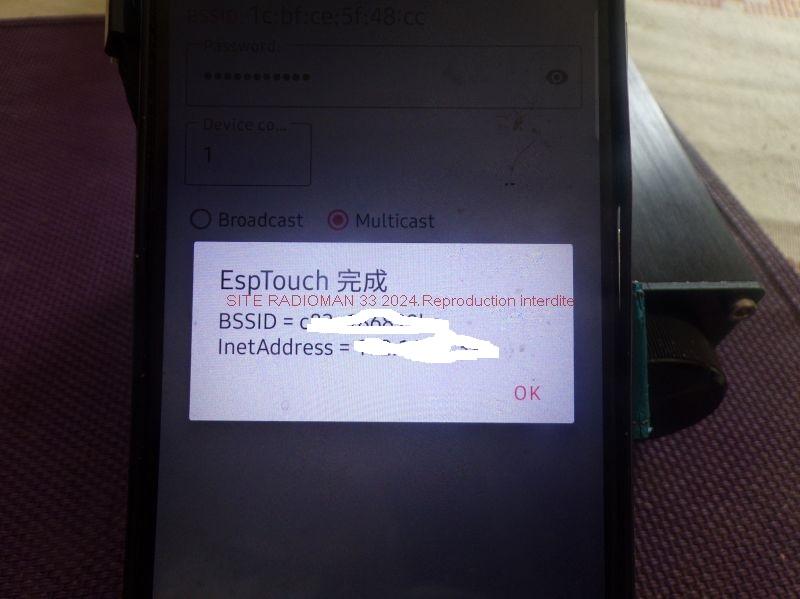

Le dialogue est établi, reste à attendre que le récepteur démarre :

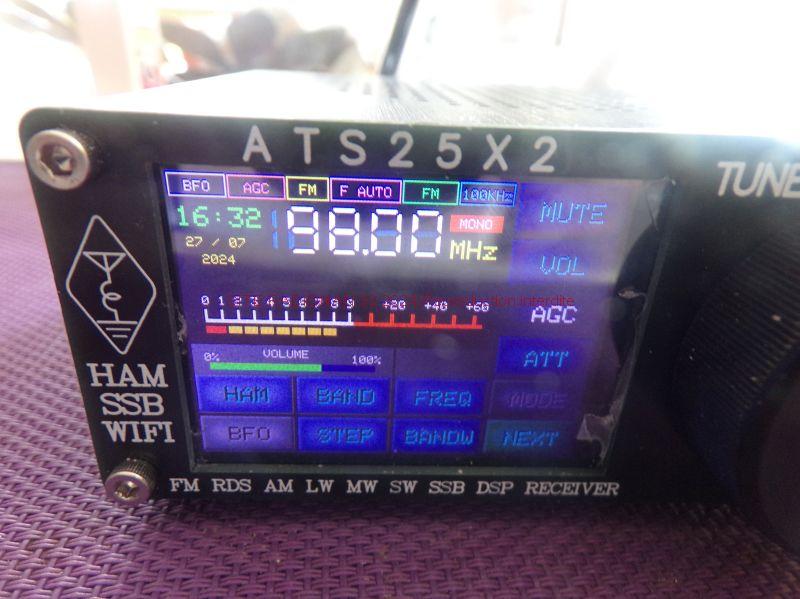

Ça y est, l'heure et la date sont désormais affichées à côté de la fréquence de réception !
Si on lit les comptes rendus sur le site du programmeur, d'autres options sont prévues :
⇒ Mise à jour du programme.
⇒ Affichage d'un voyant indiquant la propagation dans la bande écoutée.
Par contre, je n'ai pas trouvé comment mémoriser ces données et si on éteint l'appareil, cette manip sera à refaire au prochain allumage.
Tout cela relève un peu du gadget, voyons maintenant les modes de réception !
L'appareil est livré avec une antenne télescopique de 70 cm prévue surtout pour la FM et il faut reconnaitre que cela fonctionne plutôt bien :
en "mono" sur le haut-parleur intégré et en "stéréo" sur casque branché dans la prise "écouteur" :

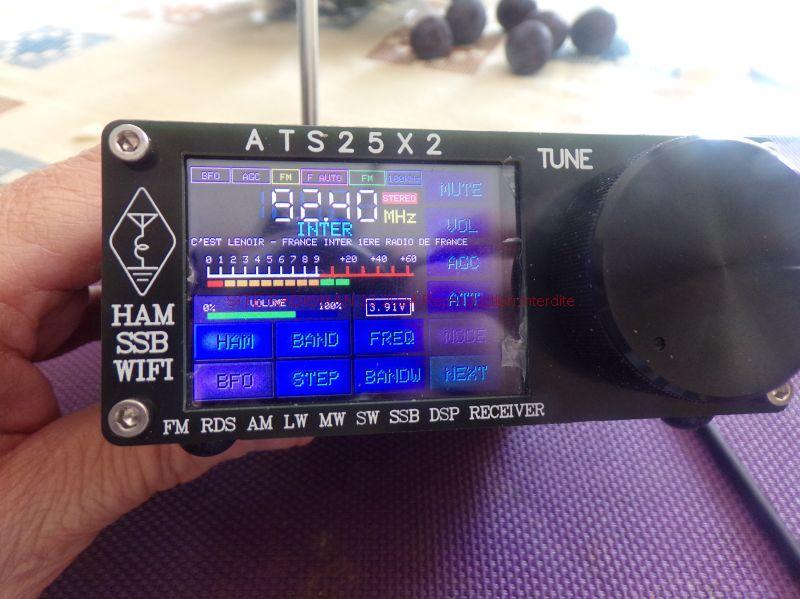

Ici, France inter en stéréo !
L'appareil indique également la tension batterie, le niveau de réception (s mètre), le niveau de volume…

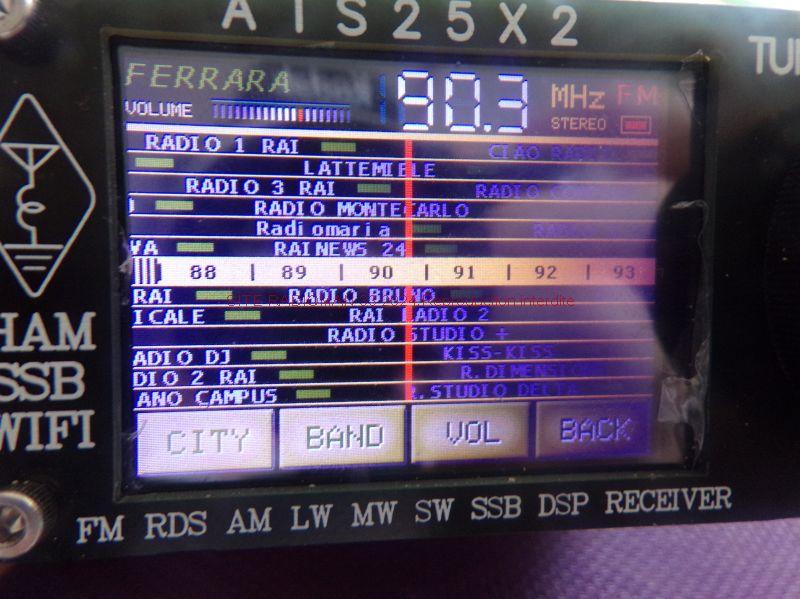

Un mode "rétro" est disponible et on a une aiguille qui se déplace sur un cadran :

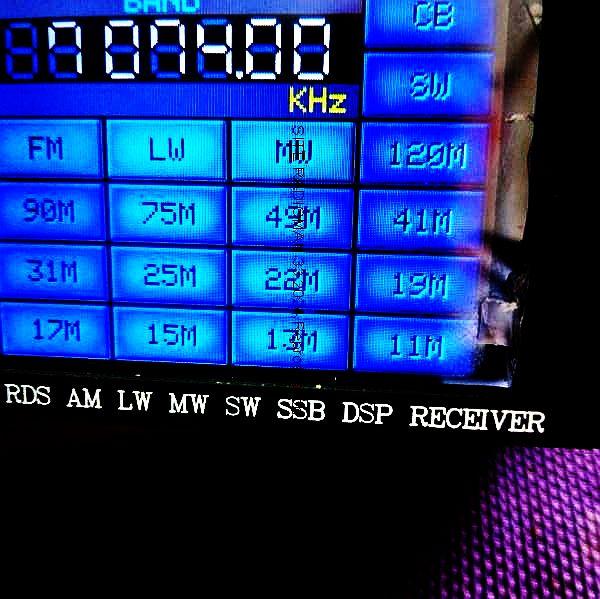

on a un écran de sélection de bandes :
Ici, ce sont les bandes de radiodiffusion !

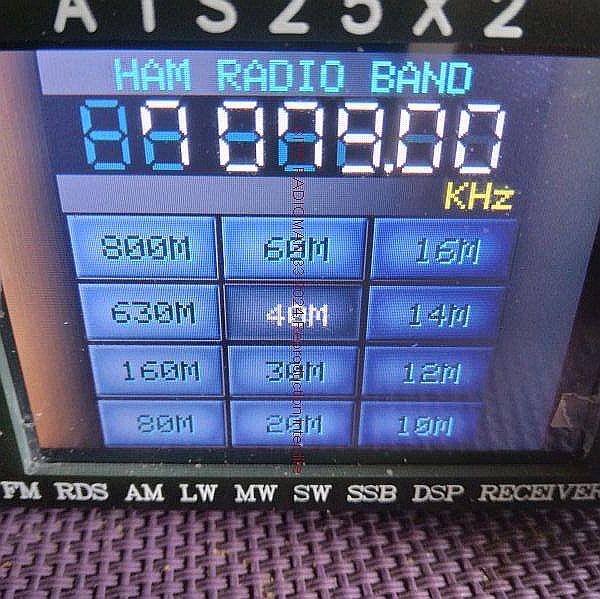

Un autre écran pour la sélection des bandes radioamateurs :
De nombreux paramètres sont réglables séparément :

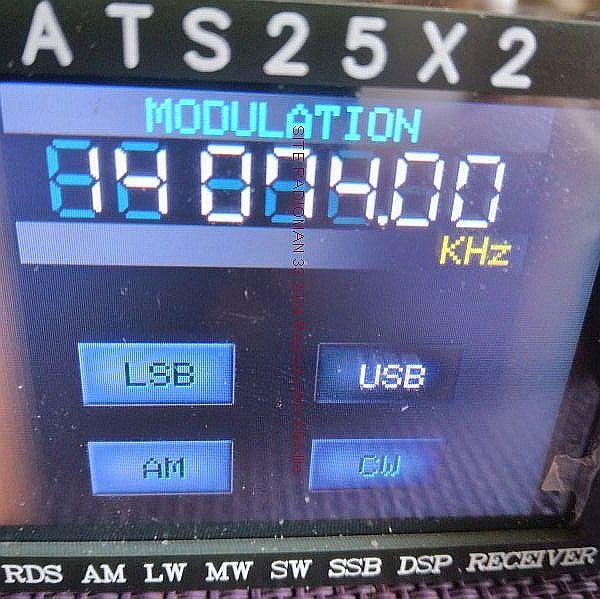

ici, le mode de réception :

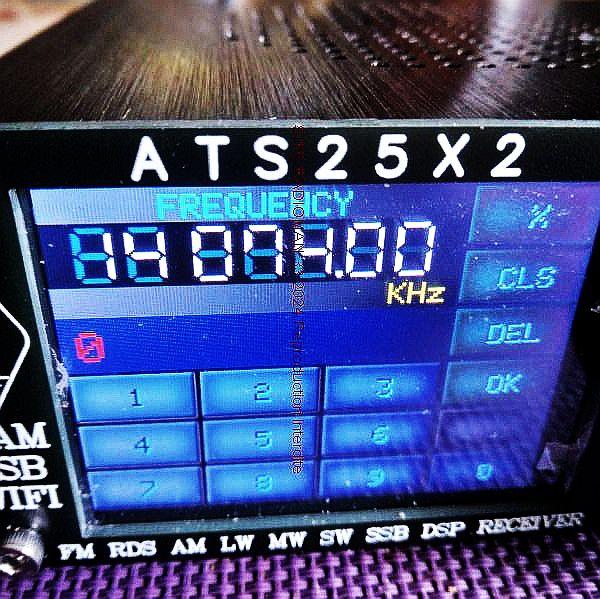

On peut entrer la fréquence à écouter au clavier :

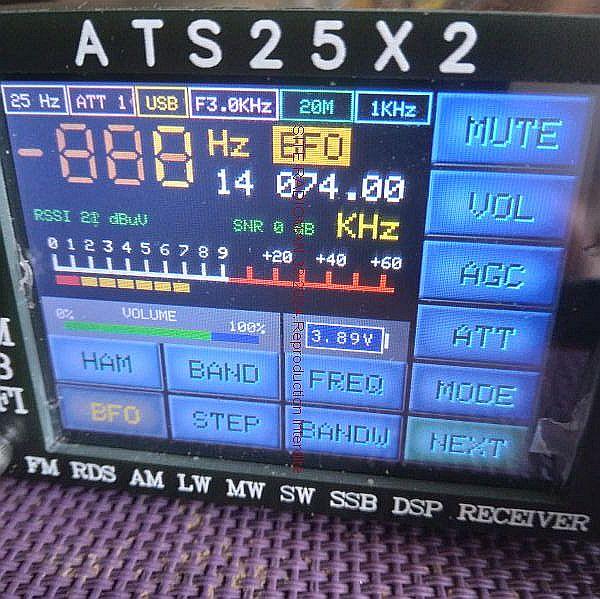

Ou bien activer le BFO pour la réception en BLU:
Beaucoup d'autres fonctions sont à disposition : largeur de bande, pas de réglage, atténuateur, etc.
Tout cela permet de recevoir avec facilité de nombreuses émissions !
Il est évident que pour la réception des ondes courtes une antenne adaptée sera nécessaire :
Cela peut être un long fil de 15 à 20 m ou bien une antenne amplifiée comme la "miniwhip" décrite par ailleurs sur le site: L'ANTENNE MINIWHIP
Reste à faire quelques essais et quelques vidéos…
Une première vidéo : Essais de réception avec antenne miniwhip à 4 m du sol :
Deuxième vidéo:
L'écoute des radios internationales en ondes courtes :
Troisième vidéo :
cette fois-ci réception des petites ondes avec l'antenne miniwhip et réception FM sur antenne télescopique :
